Type de produit	Module d’extension pour contrôle via Ethernet
Marque	LD Systems
Modèle	XECI
Compatibilité	Amplificateurs de puissance d’installation LD série IPA
Dimensions (L × H × P)	82,5 × 36,5 × 76,3 mm
Poids	50 g
Consommation électrique	1,075 W (liaison désactivée), 1,375 W (liaison activée)
Connectivité	Ethernet RJ45 10/100 Base-T
Protocole de transmission	TCP/IP et UDP
Chip	STM32H743
Indicateurs LED	LED Status (blanc/rouge) et LED RJ45 (Liaison/Activité)
Fonction de réinitialisation IP	Bouton IP Reset (appui long 5 secondes)
Logiciel de contrôle	QUESTRA® (téléchargement gratuit sur www.ld-systems.com)
Systèmes d’exploitation supportés	iOS, Android, Windows, macOS (pour application Questra Remote)
Contenu du carton	1x module XECI, instructions de montage
Montage	Installation dans un emplacement dédié de l’amplificateur IPA (vis incluses)
Sécurité	Installation par personnel qualifié uniquement ; débrancher l’amplificateur avant montage ; tenir hors de portée des enfants (petites pièces)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits agressifs.
Conditions réseau requises	Trafic multicast activé (IGMP) ; adresse IP statique par défaut 192.168.0.192/24
Recyclage	Produit soumis à la directive WEEE ; ne pas jeter avec les déchets ménagers
Garantie	Consultez les conditions sur le site du fabricant

FOIRE AUX QUESTIONS - XECI LD Systems

Que faire si la LED Status est rouge fixe ?

Un voyant rouge fixe indique une incompatibilité du micrologiciel (firmware) avec la carte mère ou un problème de pile réseau. Vérifiez la compatibilité du firmware et contactez le support technique si nécessaire.

Comment réinitialiser l’adresse IP du module XECI ?

Appuyez longuement sur le bouton IP Reset. Après 5 secondes, la LED clignote rapidement : relâchez le bouton pour lancer la réinitialisation IP. Le module retrouve son adresse IP statique par défaut (192.168.0.192).

Quel type de câble Ethernet utiliser ?

Utilisez un câble Ethernet standard RJ45 de catégorie 5e ou supérieure pour toutes les connexions filaires.

Le module XECI est-il compatible avec tous les amplificateurs LD Systems ?

Non, le XECI est spécialement conçu pour les amplificateurs de puissance d’installation LD de la série IPA. Ne l’utilisez pas avec d’autres modèles.

Comment installer le module XECI dans un amplificateur IPA ?

Débranchez d’abord l’amplificateur. Retirez le couvercle de l’emplacement d’extension (4 vis). Glissez le module en alignant les bandes de contact et en respectant le sens (broches asymétriques). Revissez le module avec les vis du couvercle.

À quoi sert le bouton IP Reset ?

Il permet de réinitialiser la configuration réseau du module et de revenir à l’adresse IP statique d’usine (192.168.0.192). Cette procédure est utile en cas de perte de connexion ou de paramètres incorrects.

Comment connecter le module XECI au réseau ?

Branchez un câble Ethernet entre le port RJ45 du module et un commutateur/routeur supportant le trafic multicast (IGMP activé). L’appareil apparaît alors dans le logiciel QUESTRA sous AVAILABLE DEVICES.

Que signifie le clignotement blanc de la LED Status ?

Un clignotement blanc indique que le module est en cours de démarrage ou en phase de réinitialisation IP (lent puis rapide après 5 secondes). Un blanc fixe signifie que la pile réseau est prête et les paramètres IP sont corrects.

Où télécharger le logiciel QUESTRA ?

Téléchargez la dernière version gratuitement sur le site officiel de LD Systems : www.ld-systems.com. Le logiciel permet la configuration complète des appareils compatibles.

Comment configurer l’adresse IP de l’amplificateur avec QUESTRA ?

Après avoir connecté le module au réseau, ouvrez QUESTRA. Glissez l’appareil dans la zone PROJECT DEVICES, cliquez sur Download from Devices and connect, puis sélectionnez l’appareil et allez dans le menu SETTINGS pour modifier l’IP.

MODE D'EMPLOI XECI LD Systems

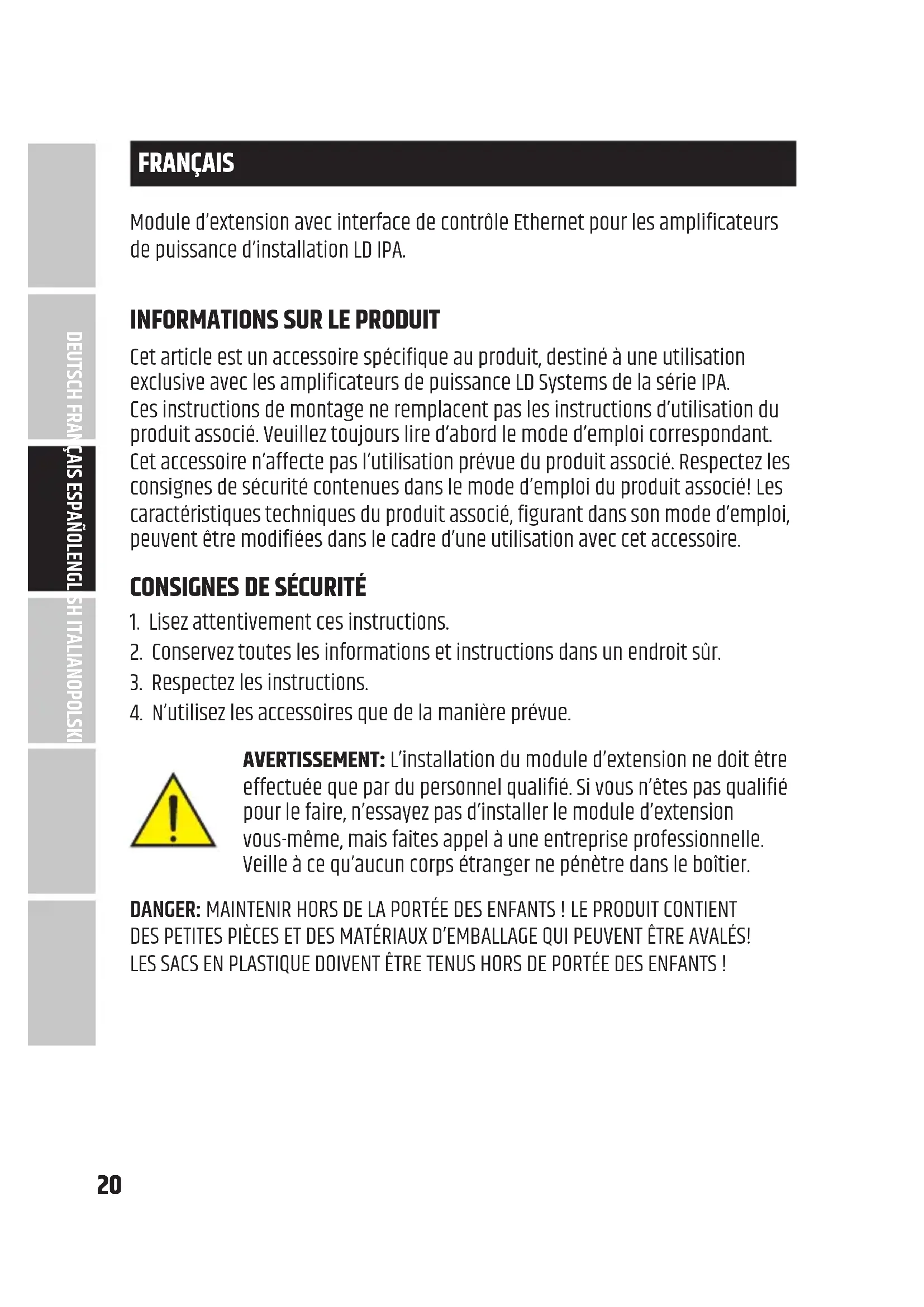

Module d'extension avec interface de contrôle Ethernet pour les amplificateurs de puissance d'installation LD IPA.

Cet article est un accessoire spécifique au produit, destiné à une utilisation exclusive avec les amplificateurs de puissance LD Systems de la série IPA. Ces instructions de montage ne remplacent pas les instructions d'utilisation du produit associé. Veuillez toujours lire d'abord le mode d'emploi correspondant. Cet accessoire n'affecte pas l'utilisation prévue du produit associé. Respectez les consignes de sécurité contenues dans le mode d'emploi du produit associé! Les caractéristiques techniques du produit associé, figurant dans son mode d'emploi, peuvent être modifiées dans le cadre d'une utilisation avec cet accessoire.

Consignes de sécurité

1. Lisez attentivement ces instructions.
2. Conservez toutes les informations et instructions dans un endroit sûr.
3. Respectez les instructions.
4. N'utilisez les accessoires que de la manière prévue.

AVERTISSEMENT: L'installation du module d'extension ne doit être effectuée que par du personnel qualifié. Si vous n'êtes pas qualifié pour le faire, n'essayez pas d'installer le module d'extension vous-même, mais faites appel à une entreprise professionnelle. Veille à ce qu'aucun corps étranger ne pénètre dans le boîtier.

DANGER: MAINTENIR HORS DE LA PORTÉE DES ENFANTS ! LE PRODUIT CONTIENT DES PETITES PIÈCES ET DES MATÉRIAUX D'EMBALLAGE QUI PEUVENT ÊTRE AVALÉS! LES SACS EN PLASTIQUE DOIVENT ÊTRE TENUS HORS DE PORTÉE DES ENFANTS !

Contenu du CARTON

Sortez le produit de l'emballage et retirez tout les matériaux d'emballage. Vérifiez que le carton de livraison est complet et intact; dans le cas contraire, informez votre distributeur immédiatement après l'achat. Le carton de livraison du produit comprend :

• 1x module d'extension XECI - Instructions de montage

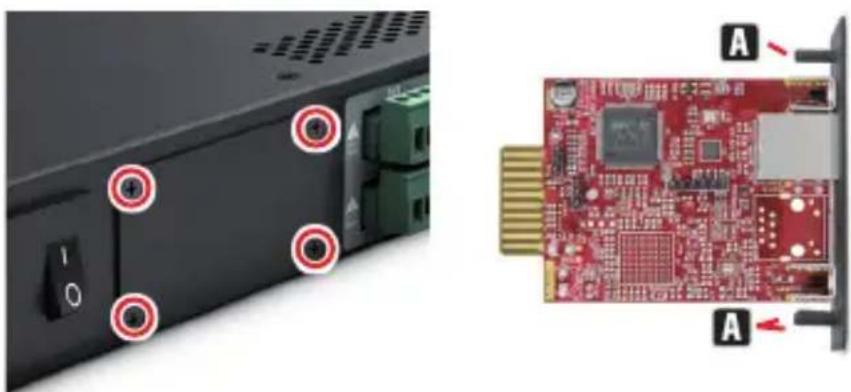

Assembly

1. Débranchez complètement l'amplificateur de puissance (retirez la fiche de la prise secteur).
2. Desserrez et retirez les quatre vis du couvercle de l'emplacement d'extension à l'aide d'un outil approprié (voir les repères sur l'illustration). Gardez le couvercle pour une conversion ultérieure.
3. Faites glisser le module d'extension dans le logement d'extension, en veillant à ce que la bande de contact du module glisse correctement dans la bande de connexion de l'amplificateur de puissance. Les broches de guidage montées de manière asymétrique sur la plaque du module garantissent que le module ne peut pas être installé dans le mauvais sens A.
4. Vissez ensuite le module au boîtier de l'amplificateur de puissance à l'aide des vis précédemment desserrées du couvercle de l'emplacement d'extension.

Interface Ethernet pour contrôler l'amplificateur d'installation via le logiciel gratuit QUESTRA.

2 STATUT

Le voyant LED de statut fournit des informations sur l'intégration interne entre la carte et la carte principale de l'amplificateur de puissance IPA (compatibilité du micrologiciel (firmware), problèmes de communication interne) :

• Blanc clignotant en cours de démarrage. L'appareil est en train de charger les données de l'IPA.
• Blanc fixe : La pile réseau de la carte est prête – Les paramètres IP ont été configurés correctement.
• Rouge fixe : Le micrologiciel n'est pas compatible avec la carte mère, problèmes avec la pile réseau.
• Blanc clignotant (lent/rapide) pendant la procédure de réinitialisation de l'IP.

3 IP RESET

Une pression longue active la procédure de réinitialisation IP. Au départ, le voyant d'état clignote lentement en blanc; lorsque vous appuyez sur le bouton pendant 5 secondes, le voyant d'état clignote rapidement pour indiquer que la procédure de réinitialisation IP sera exécutée dès relâchement du bouton.

Connexion réseau

Le module LD Systems XECI permet de contrôler à distance via réseau les appareils compatibles, comme les amplificateurs de la série IPA. Après intégration du module XECI, tout appareil compatible peut être connecté à une infrastructure réseau et contrôlé par un ordinateur exécutant le logiciel LD Systems QUESTRA.

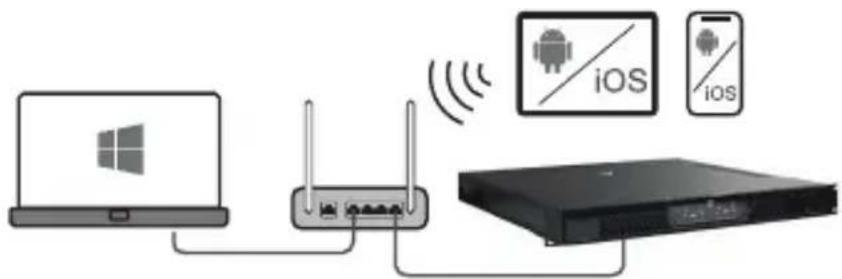

Conditions préalables à l'exploitation

• Ordinateur avec le logiciel QUESTRA installé
• Interface réseau (routeur, commutateur) avec trafic multicast activé (activer le protocole IGMP).
• Câble Ethernet. Utilise un câble Ethernet standard RJ45 (Cat 5e ou supérieur) pour toutes les connexions filaires.

Les modules XECI sont livrés d'origine avec une adresse IP statique préconfigurée (192.168.0.192). Pour que l'appareil équipé soit reconnu par le logiciel Questra, vérifiez que les paramètres IP de l'ordinateur sur lequel le logiciel Questra est installé sont configurés dans la même plage de réseau que le module XECI. Voir les notes ci-dessous.

• Plage d'adresses IP : 192.168.0. X/24 (où X peut être n'importe quelle valeur entre 1 et 254, sauf 192 qui est déjà utilisé par défaut par les modules XECI) • Masque de réseau : 255.255.255.0

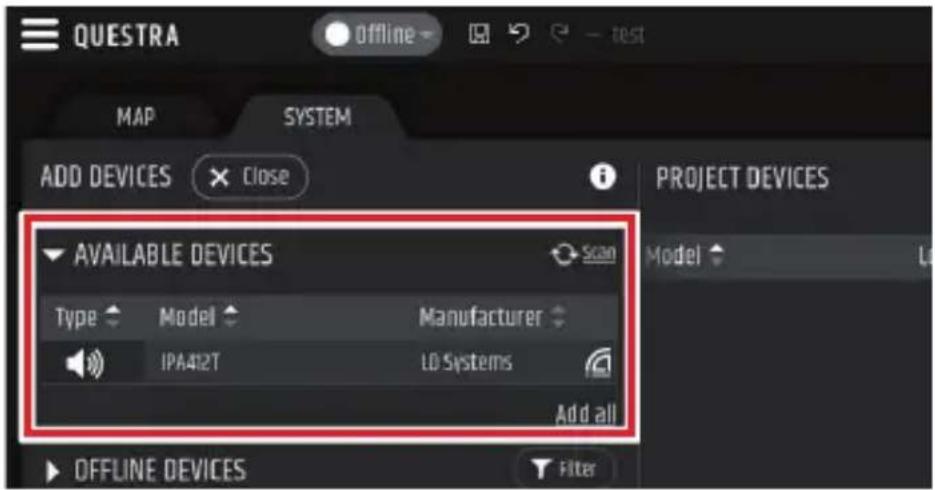

Dès qu'un appareil doté d'un module XECI est connecté à un réseau et mis sous tension, il apparaît sous la section AVAILABLE DEVICES (APPAREILS DISPONIBLES) dans le champ ADD DEVICES (AJOUTER DES APPAREILS) à gauche de l'écran. Veuillez noter que le trafic multicast doit être activé dans le commutateur/routeur pour que l'appareil soit détecté.

QUESTRA Offline test MAP SYSTEM ADD DEVICES Close PROJECT DEVICES AVAILABLE DEVICES Scan Type Model Manufacturer IPA412T LD Systems Add all OFFLINE DEVICES Filter

Glissez/déposez l'appareil dans la zone PROJECT

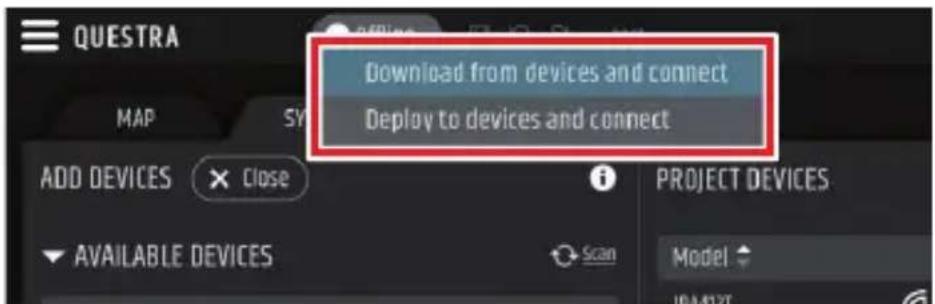

DEVICES (APPAREILS DU PROJET) pour pouvoir le configurer. Ensuite, cliquez sur le bouton Hors ligne en haut de l'écran et sélectionne Download from Devices and connect (Télécharger depuis les appareils et connecter) pour vous connecter à l'appareil.

Une fois que l'appareil est en ligne, cliquez dessus dans la liste des PROJECT DEVICES (APPAREILS DU PROJET) et sélectionnez le menu SETTINGS (PARAMÈTRES) à droite de l'écran pour aller directement au menu des paramètres afin de

modifier le paramétrage IP de l'appareil. Pour plus de détails sur la configuration complète de l'appareil avec le logiciel QUESTRA, téléchargez la dernière version sur le site Web de LD Systems (www. ld-systems. com) sur votre ordinateur et lisez le manuel d'utilisation.

PRESETS SETTINGS Network • Ethernet Link

Logiciel questra

Le logiciel Questra permet non seulement la configuration complète des appareils compatibles, tels que les amplificateurs de la série IPA, mais aussi d'intégrer des contrôleurs tiers. Il permet également aux utilisateurs de créer leurs propres panneaux de commande personnalisés, contrôlables via les applications de télécommande Questra disponibles pour iOS, Android, Windows et macOS. Veuillez télécharger la dernière version du logiciel QUESTRA sur le site Web de LD Systems (www. ld-systems. com) sur votre ordinateur, vérifiez la configuration requise pour le logiciel et suivez les instructions du logiciel pour commencer à configurer un appareil.

CARACTÉRISTIQUES TECHNIQUES

Référence produit LDXECI
Type de produit Carte d’extension pour ajouter un contrôle via Ethernet
Compatibilité	Amplificateurs de puissance d’installation LD IPA
Élément de contrôle Touche de réinitialisation IP
Dimensions (L × H × P) : 82,5 × 36,5 × 76,3 mm
Poids 50 g
Ethernet
Connecteur RJ45
Chip STM32H743
Protocole de transmission TCP/IP et UDP
Standard Ethernet 10/100 Base-T
Ports parallèles 4
Consommation électrique 1,075 W (liaison désactivée), 1,375 W (liaison activée)
Indicateurs
Panneau arrière LEDs RJ45 : Liaison / ActivitéLED Status : statut de la connexion interne
Application logicielle
QUESTRA®(téléchargement gratuit)

Emballage:

1. Les emballages peuvent être intégrés au circuit de recyclage par les voies de déchets habituelles.
2. Veuillez trier les emballages conformément aux lois sur l'élimination des déchets et aux décrets sur les matériaux recyclables en vigueur dans votre pays.

Produit:

1. Ce produit est soumis à la directive européenne sur les déchets d'équipements électriques et électroniques, dans sa version actuelle. Directive WEEE Waste Electrical and Electronical Equipment (déchets d'équipements électriques et électroniques). Les appareils usagés ne doivent pas être jetés avec les déchets ménagers. L'appareil usagé doit être éliminé par une entreprise de recyclage agréée ou par un service municipal de recyclage. Veuillez consulter les réglementations en vigueur dans votre pays!
2. Respecte toutes les lois et réglementations sur l'élimination des déchets en vigueur dans ton pays.
3. En tant que client privé, tu peux obtenir des informations sur les possibilités d'élimination respectueuses de l'environnement en contactant le revendeur auprès duquel le produit a été acheté ou les autorités régionales correspondantes.

Garantie du fabricant & limitation de responsabilité

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall. com / [phone].

Vous trouverez nos conditions de garantie actuelles et la limitation de responsabilité SUR: https://cdn-shop. adamhall. com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS. pdf. En cas de service, adressez-vous à votre partenaire commercial.

CONFORMITÉ CE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme à la directive suivante (le cas échéant). Directive basse tension (2014/35/UE) Directive CEM (2014/30/UE) RoHS (2011/65/UE) ROUGE (2014/53/EU)

Les déclarations de conformité pour les produits soumis aux directives LVD, EMC, RoHS peuvent être demandées sur info@adamhall. com.

Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargées sur www. adamhall. com/compliance/.

Sous réserve de fautes d'impression et d'erreurs, ainsi que de modifications techniques ou autres!
