XECI - Recepteur LD Systems - Manual de uso y guía de instrucciones gratis

Tipo de producto	Módulo de extensión para control vía Ethernet
Marca	LD Systems
Modelo	XECI
Compatibilidad	Amplificadores de potencia de instalación LD serie IPA
Dimensiones (L × A × P)	82,5 × 36,5 × 76,3 mm
Peso	50 g
Consumo eléctrico	1,075 W (enlace desactivado), 1,375 W (enlace activado)
Conectividad	Ethernet RJ45 10/100 Base-T
Protocolo de transmisión	TCP/IP y UDP
Chip	STM32H743
Indicadores LED	LED Status (blanco/rojo) y LED RJ45 (Enlace/Actividad)
Función de reinicio IP	Botón IP Reset (pulsación larga 5 segundos)
Software de control	QUESTRA® (descarga gratuita en www.ld-systems.com)
Sistemas operativos compatibles	iOS, Android, Windows, macOS (para aplicación Questra Remote)
Contenido de la caja	1x módulo XECI, instrucciones de montaje
Montaje	Instalación en un espacio dedicado del amplificador IPA (tornillos incluidos)
Seguridad	Instalación solo por personal cualificado; desconectar el amplificador antes del montaje; mantener fuera del alcance de los niños (piezas pequeñas)
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos agresivos.
Condiciones de red requeridas	Tráfico multicast activado (IGMP); dirección IP estática por defecto 192.168.0.192/24
Reciclaje	Producto sujeto a la directiva WEEE; no desechar con residuos domésticos
Garantía	Consulte las condiciones en el sitio web del fabricante

Preguntas frecuentes - XECI LD Systems

¿Qué hacer si el LED Status está rojo fijo?

Una luz roja fija indica una incompatibilidad del firmware con la placa base o un problema de la pila de red. Verifique la compatibilidad del firmware y contacte al soporte técnico si es necesario.

¿Cómo reiniciar la dirección IP del módulo XECI?

Mantenga presionado el botón IP Reset. Después de 5 segundos, el LED parpadea rápidamente: suelte el botón para iniciar el reinicio IP. El módulo recupera su dirección IP estática predeterminada (192.168.0.192).

¿Qué tipo de cable Ethernet usar?

Use un cable Ethernet estándar RJ45 de categoría 5e o superior para todas las conexiones por cable.

¿El módulo XECI es compatible con todos los amplificadores LD Systems?

No, el XECI está especialmente diseñado para los amplificadores de potencia de instalación LD de la serie IPA. No lo use con otros modelos.

¿Cómo instalar el módulo XECI en un amplificador IPA?

Primero desconecte el amplificador. Retire la tapa de la ranura de extensión (4 tornillos). Deslice el módulo alineando las tiras de contacto y respetando la orientación (pines asimétricos). Vuelva a atornillar el módulo con los tornillos de la tapa.

¿Para qué sirve el botón IP Reset?

Permite restablecer la configuración de red del módulo y volver a la dirección IP estática de fábrica (192.168.0.192). Este procedimiento es útil en caso de pérdida de conexión o parámetros incorrectos.

¿Cómo conectar el módulo XECI a la red?

Conecte un cable Ethernet entre el puerto RJ45 del módulo y un conmutador/enrutador que admita tráfico multicast (IGMP activado). El dispositivo aparecerá entonces en el software QUESTRA bajo AVAILABLE DEVICES.

¿Qué significa el parpadeo blanco del LED Status?

Un parpadeo blanco indica que el módulo está iniciándose o en fase de reinicio IP (lento luego rápido después de 5 segundos). Un blanco fijo significa que la pila de red está lista y los parámetros IP son correctos.

¿Dónde descargar el software QUESTRA?

Descargue la última versión gratuitamente en el sitio oficial de LD Systems: www.ld-systems.com. El software permite la configuración completa de los dispositivos compatibles.

¿Cómo configurar la dirección IP del amplificador con QUESTRA?

Después de conectar el módulo a la red, abra QUESTRA. Arrastre el dispositivo a la zona PROJECT DEVICES, haga clic en Download from Devices and connect, luego seleccione el dispositivo y vaya al menú SETTINGS para modificar la IP.

MANUAL DE USUARIO XECI LD Systems

INFORMACIÓN EN ESTA GUÉA RÁPIDA 28

INFORMACIÓN DEL PRODUCTO 28

INSTRUCCIONES DE SEGURIDAD 28

CONTENIDO DE LA ENTREGA 29

MONTAJE 29

CONEXIONES, CONTROLES E INDICADORES 30

CONEXIÓN A LA RED 31

DATOS TÉCNICOS 33

ÉLIMINATION 34

DECLARACIONES DEL FABRICANTE 35

POLSKI

INFORMACJE ZAWARTE W TYM SKRÓCONYM PRZEWODNIKU 36

INFORMACJE O PRODUKCIE 36

INSTRUKCJE BEZPIECZEŃSTWA 36

ZAKRES DOSTAWY 37

MONTAŻ 37

POŁĄCZENIA, ELEMENTY STERUJĄCE I WSKAŻNIKI 38

POŁĄCZENIE SIECIOWE 38

DANE TECHNICZNE 41

DISPOSAL 42

OŚWIADCZENIA PRODUCENTA 43

ITALIANO

INFORMAZIONI SU QUESTA GUIDA RAPIDA 44

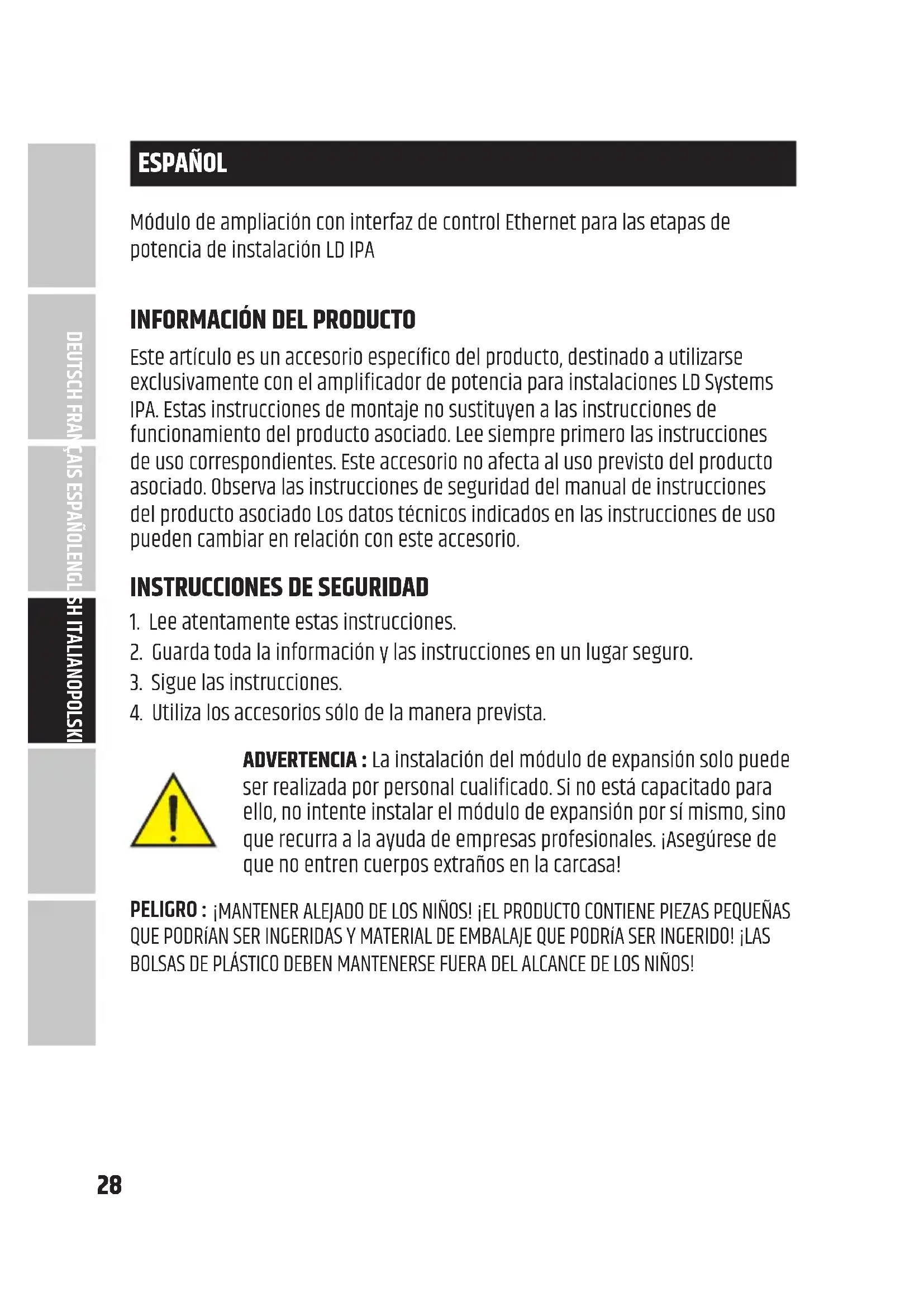

Módulo de ampliación con interfaz de control Ethernet para las etapas de potencia de instalación LD IPA

INFORMACIÓN DEL PRODUCTO

Este artículo es un accesorio específico del producto, destinado a utilizarse exclusivamente con el amplificador de potencia para instalaciones LD Systems IPA. Estas instrucciones de montaje no sustituyen a las instrucciones de funcionamiento del producto asociado. Lee siempre primero las instrucciones de uso correspondientes. Este accesorio no afecta al uso previsto del producto asociado. Observa las instrucciones de seguridad del manual de instrucciones del producto asociado Los datos técnicos indicados en las instrucciones de uso pueden cambiar en relación con este accesorio.

INSTRUCCIONES DE SEGURIDAD

1. Lee atentamente estas instrucciones.
2. Guarda toda la información y las instrucciones en un lugar seguro.
3. Sigue las instrucciones.
4. Utiliza los accesorios sólo de la manera prevista.

ADVERTENCIA : La instalación del módulo de expansión solo puede ser realizada por personal cualificado. Si no está capacitado para ello, no intente instalar el módulo de expansión por sí mismo, sino que recurra a la ayuda de empresas profesionales. ¡Asegúrese de que no entren cuerpos extraños en la carcasa!

PELIGRO : ¡MANTENER ALEJADO DE LOS NIÑOS! ¡EL PRODUCTO CONTIENE PIEZAS PEQUEÑAS QUE PODRÍAN SER INGERIDAS Y MATERIAL DE EMBALAJE QUE PODRÍA SER INGERIDO! ¡LAS BOLSAS DE PLÁSTICO DEBEN MANTENERSE FUERA DEL ALCANCE DE LOS NIÑOS!

CONTENIDO DE LA ENTREGA

Saque el producto del envase y retire todo el material de embalaje. Compruebe que la entrega está completa e intacta y notifique a su distribuidor inmediatamente después de la compra si la entrega no está completa o está dañada. El paquete entregado incluye:

• 1 módulo de expansión XECI
• Instrucciones de montaje

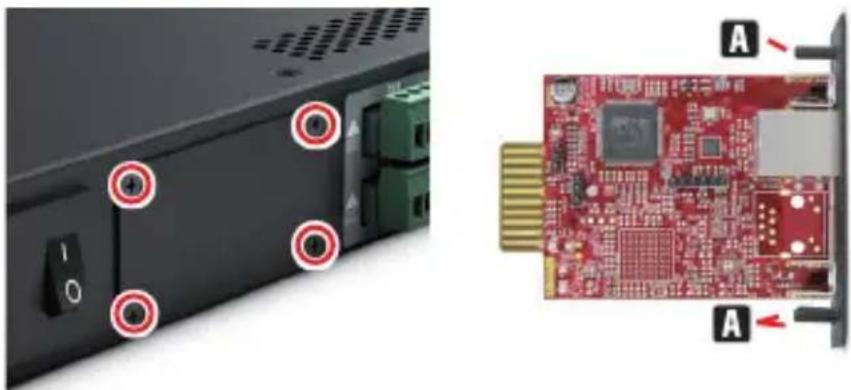

MONTAJE

1. Desenchufe el amplificador de potencia de la red eléctrica (desconecte el conector eléctrico).
2. Afloje y retire los cuatro tornillos de la tapa de la ranura de expansión con una herramienta adecuada (ver las marcas en la ilustración). Guarde la tapa para más adelante.
3. Deslice el módulo de expansión por la ranura de expansión, asegurándose de que los terminales de conexión del módulo se insertan correctamente en el conector del amplificador de potencia. Los pines de guía montados de forma asimétrica en la placa del módulo garantizan que este solo pueda conectarse en el sentido correcto A.
4. A continuación, atornille el módulo de expansión a la carcasa del amplificador de potencia. Para ello, utilice los tornillos previamente retirados de la tapa de la ranura de expansión.

Conector Ethernet para controlar un amplificador de instalación fija mediante el software gratuito QUESTRA.

2 ESTADO

El LED de estado proporciona información sobre la integración interna entre la tarjeta y la placa principal del amplificador de potencia IPA (compatibilidad del firmware, problemas de comunicación interna):

• Parpadea de color blanco durante el arranque. La unidad está cargando los datos para el IPA.
• Se ilumina de color blanco fijo: La conectividad de la tarjeta está preparada. Configuración IP correcta.
• Se ilumina de color rojo fijo: El firmware no es compatible con la placa base; problemas de conectividad.
• Parpadea en color blanco (lento/rápido) durante el restablecimiento de la IP.

3 IP RESET

Una pulsación larga activa el restablecimiento de la IP. Inicialmente, el LED de estado parpadea lentamente de color blanco; al pulsar el botón durante 5 segundos, el LED de estado parpadeará rápidamente para indicar que el restablecimiento de la IP empezará tras liberar el botón.

CONEXIÓN A LA RED

El módulo XECI de LD Systems permite el control remoto de dispositivos compatibles, como los amplificadores de la serie IPA, a través de la red informática. Una vez instalado el módulo XECI a un equipo, este puede conectarse a la red informática y controlarse mediante un ordenador con el software QUESTRA de LD Systems.

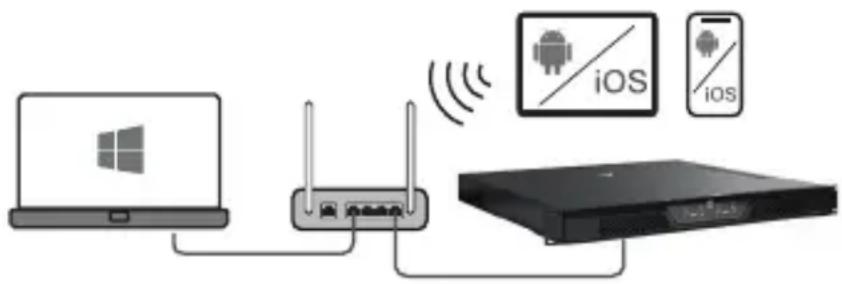

REQUISITOS PARA EL FUNCIONAMIENTO

• Ordenador con el software QUESTRA instalado
• Interfaz de red (router, conmutador) con multicast activado (activar el protocolo IGMP).
• Cable Ethernet. Utilice un cable Ethernet RJ45 estándar (cat. 5e o superior) para todas las conexiones por cable.

Los módulos XECI se entregan con una dirección IP estática por defecto: 192.168.0.192. Para que el software Questra pueda detectar el equipo, asegúrese de que la dirección IP del ordenador donde está instalado el software Questra está configurada en el mismo segmento de red que los módulos XECI. Vea las notas más abajo.

• Direcciones IP : 192.168.0.X/24 (donde X puede ser cualquier valor entre 1 y 254, excepto 192 que ya es utilizado por defecto por los módulos XECI)
  • Máscara de red : 255.255.255.0

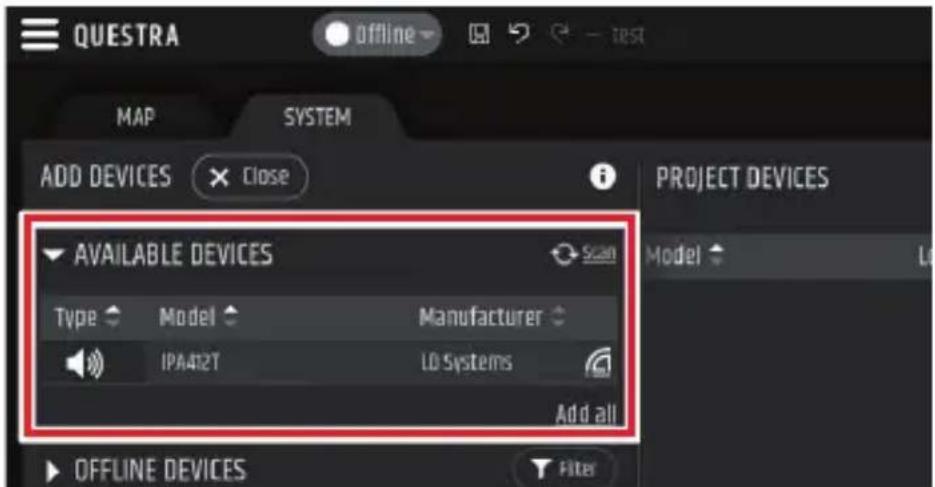

Una vez que un dispositivo con un módulo XECI se conecta a la red eléctrica y se enciende, se mostrará en la sección AVAILABLE DEVICES dentro de ADD DEVICES a la izquierda. Tenga en cuenta que para poder detectar el dispositivo, el tráfico multicast debe estar activado en el conmutador/router.

QUESTRA offline MAP SYSTEM ADD DEVICES Close PROJECT DEVICES AVAILABLE DEVICES Scan Type Model Manufacturer IPA412T LD Systems Add all OFFLINE DEVICES Filter

Arrastre y suelte el dispositivo en PROJECT

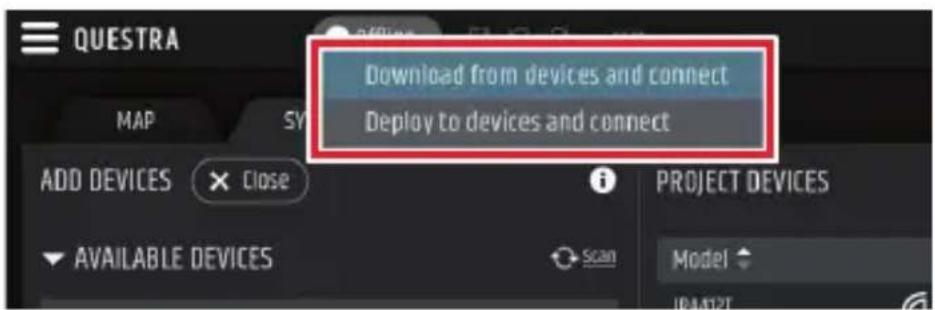

DEVICES para poder configurarlo. A continuación, haga clic en el botón Offline de la parte superior de la pantalla y seleccione Download from Devices and connect para conectarse al dispositivo.

Cuando el dispositivo esté en línea, haga clic en el dispositivo en la lista PROJECT DEVICES y seleccione el menú SETTINGS de la derecha para ir directamente al

menú de ajustes y cambiar la configuración IP del dispositivo. Para más detalles sobre la configuración completa del dispositivo con el software QUESTRA, descargue la última versión desde el sitio web de LD Systems (www.ld-systems.com) en el ordenador y lea el manual de usuario.

PBSETS SETTINGS Network • Ethernet Link

SOFTWARE QUESTRA

El software Questra no solo permite una configuración exhaustiva de los dispositivos compatibles, como los amplificadores de la serie IPA, sino que también permite integrar equipos de control remoto de otras marcas y crear paneles de control personalizados por el usuario que pueden controlarse mediante las aplicaciones de control remoto Questra, disponibles para iOS, Android, Windows y Mac OS. Descargue la última versión del software QUESTRA desde la web de LD Systems (www.ld-systems.com), compruebe los requisitos del sistema para el software y siga las instrucciones del software para empezar a configurar un dispositivo.

DATOS TÉCNICOS

Referencia del producto LDXECI

Tipo de producto Tarjeta de expansión para poder controlar por Ethernet

Compatibilidad Amplificadores de potencia LD IPA para instalaciones fijas

Controles Botón de restablecimiento de IP

Dimensiones (An. × Al. × F.) 82,5 × 36,5 × 76,3 mm

Peso 50 g

Ethernet

Conexión RJ45

Chip STM32H743

Protocolo de transmisión TCP/IP y UDP

Ethernet estándar 10/100 Base-T

Conexiones en paralelo 4

Consumo 1,075 W (enlace descend.) , 1,375 W (enlace ascend.)

Indicadores

Panel posterior LED RJ45: Enlace/ActividadLED de estado: estado de la conexión interna

Chip UXT-01-004

Aplicación de software

QUESTRA® (descarga gratuita)

ÉLIMINATION

EMBALLAGE :

DECLARACIONES DEL FABRICANTE

GARANTÉA DEL FABRICANTE Y LIMITACIÓN DE RESPONSABILIDAD

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / [phone].

Nuestras condiciones de garantía actuales y la limitación de responsabilidad se pueden encontrar en:

https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. En caso de servicio, póngase en contacto con su distribuidor.

CONFORMIDAD CE

Adam Hall GmbH declara por la presente que este producto cumple con la siguiente directiva (si procede).

Directiva de baja tensión (2014/35/UE)

Directiva CEM (2014/30/UE)

RoHS (2011/65/UE)

ROJO (2014/53/EU)

DECLARACIÓN DE CONFORMIDAD CE

Las declaraciones de conformidad de los productos sujetos a la Directiva LVD, EMC y RoHS pueden solicitarse en [e-mail].

La declaración de conformidad de los productos sujetos a la Directiva DER puede descargarse de www.adamhall.com/compliance/.

Se reservan las erratas y los errores, así como los cambios técnicos o de otro tipo
