Typ produktu	Moduł rozszerzenia do sterowania przez Ethernet
Marka	LD Systems
Model	XECI
Kompatybilność	Wzmacniacze mocy instalacyjne LD serii IPA
Wymiary (Dł. × Wys. × Gł.)	82,5 × 36,5 × 76,3 mm
Waga	50 g
Pobór mocy	1,075 W (połączenie nieaktywne), 1,375 W (połączenie aktywne)
Łączność	Ethernet RJ45 10/100 Base-T
Protokół transmisji	TCP/IP i UDP
Układ	STM32H743
Wskaźniki LED	LED Status (biały/czerwony) i LED RJ45 (Połączenie/Aktywność)
Funkcja resetowania IP	Przycisk IP Reset (długie naciśnięcie 5 sekund)
Oprogramowanie sterujące	QUESTRA® (darmowe pobranie ze strony www.ld-systems.com)
Obsługiwane systemy operacyjne	iOS, Android, Windows, macOS (dla aplikacji Questra Remote)
Zawartość opakowania	1x moduł XECI, instrukcja montażu
Montaż	Instalacja w dedykowanym gnieździe wzmacniacza IPA (śruby w zestawie)
Bezpieczeństwo	Instalacja tylko przez wykwalifikowany personel; odłączyć wzmacniacz przed montażem; przechowywać poza zasięgiem dzieci (małe części)
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Nie używać agresywnych środków.
Wymagania sieciowe	Ruch multicast włączony (IGMP); domyślny statyczny adres IP 192.168.0.192/24
Recykling	Produkt podlega dyrektywie WEEE; nie wyrzucać z odpadami domowymi
Gwarancja	Sprawdź warunki na stronie producenta

Często zadawane pytania - XECI LD Systems

Co zrobić, gdy dioda LED Status świeci na czerwono?

Stałe czerwone światło oznacza niezgodność oprogramowania układowego (firmware) z płytą główną lub problem ze stosem sieciowym. Sprawdź zgodność firmware i w razie potrzeby skontaktuj się z pomocą techniczną.

Jak zresetować adres IP modułu XECI?

Naciśnij i przytrzymaj przycisk IP Reset. Po 5 sekundach dioda szybko miga: zwolnij przycisk, aby uruchomić reset IP. Moduł powróci do domyślnego statycznego adresu IP (192.168.0.192).

Jakiego kabla Ethernet użyć?

Użyj standardowego kabla Ethernet RJ45 kategorii 5e lub wyższej do wszystkich połączeń przewodowych.

Czy moduł XECI jest kompatybilny ze wszystkimi wzmacniaczami LD Systems?

Nie, XECI jest specjalnie zaprojektowany do wzmacniaczy mocy instalacyjnych LD serii IPA. Nie używaj go z innymi modelami.

Jak zainstalować moduł XECI we wzmacniaczu IPA?

Najpierw odłącz wzmacniacz. Zdejmij pokrywę gniazda rozszerzeń (4 śruby). Wsuń moduł, wyrównując styki i zachowując odpowiedni kierunek (asymetryczne piny). Przykręć moduł śrubami z pokrywy.

Do czego służy przycisk IP Reset?

Służy do resetowania konfiguracji sieciowej modułu i przywrócenia fabrycznego statycznego adresu IP (192.168.0.192). Ta procedura jest przydatna w przypadku utraty połączenia lub nieprawidłowych ustawień.

Jak podłączyć moduł XECI do sieci?

Podłącz kabel Ethernet między portem RJ45 modułu a przełącznikiem/routerem obsługującym ruch multicast (IGMP włączony). Urządzenie pojawi się w oprogramowaniu QUESTRA w sekcji AVAILABLE DEVICES.

Co oznacza miganie białej diody LED Status?

Białe miganie oznacza, że moduł uruchamia się lub jest w fazie resetowania IP (wolne, potem szybkie po 5 sekundach). Stałe białe światło oznacza, że stos sieciowy jest gotowy, a parametry IP są poprawne.

Gdzie pobrać oprogramowanie QUESTRA?

Pobierz najnowszą wersję za darmo z oficjalnej strony LD Systems: www.ld-systems.com. Oprogramowanie umożliwia pełną konfigurację kompatybilnych urządzeń.

Jak skonfigurować adres IP wzmacniacza za pomocą QUESTRA?

Po podłączeniu modułu do sieci otwórz QUESTRA. Przeciągnij urządzenie do strefy PROJECT DEVICES, kliknij Download from Devices and connect, następnie wybierz urządzenie i przejdź do menu SETTINGS, aby zmienić IP.

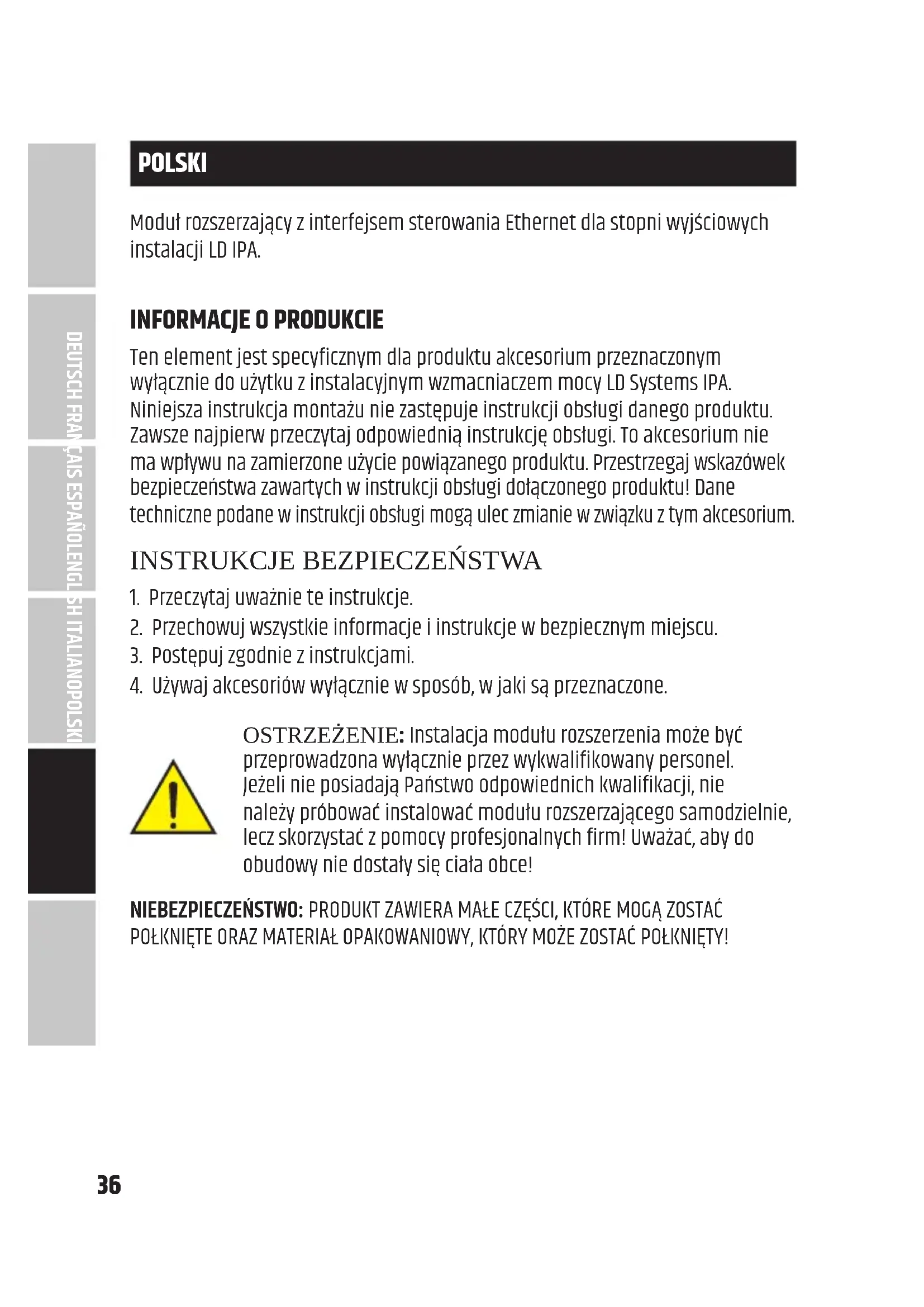

INSTRUKCJA OBSŁUGI XECI LD Systems

Moduł rozszerzający z interfejsem sterowania Ethernet dla stopni wyjściowych instalacji LD IPA.

INFORMACJE O PRODUKCIE

Ten element jest specyficznym dla produktu akcesorium przeznaczonym wyłącznie do użytku z instalacyjnym wzmacniaczem mocy LD Systems IPA. Niniejsza instrukcja montażu nie zastępuje instrukcji obsługi danego produktu. Zawsze najpierw przeczytaj odpowiednią instrukcję obsługi. To akcesorium nie ma wpływu na zamierzone użycie powiązanego produktu. Przestrzegaj wskazówek bezpieczeństwa zawartych w instrukcji obsługi dołączonego produktu! Dane techniczne podane w instrukcji obsługi mogą ulec zmianie w związku z tym akcesorium.

INSTRUKCJE BEZPIECZEŃSTWA

1. Przeczytaj uważnie te instrukcje.
2. Przechowuj wszystkie informacje i instrukcje w bezpiecznym miejscu.
3. Postępuj zgodnie z instrukcjami.
4. Używaj akcesoriów wyłącznie w sposób, w jaki są przeznaczone.

OSTRZEŻENIE: Instalacja modułu rozszerzenia może być przeprowadzona wyłącznie przez wykwalifikowany personel. Jeżeli nie posiadają Państwo odpowiednich kwalifikacji, nie należy próbować instalować modułu rozszerzającego samodzielnie, lecz skorzystać z pomocy profesjonalnych firm! Uważać, aby do obudowy nie dostały się ciała obce!

NIEBEZPIECZEŃSTWO: PRODUKT ZAWIERA MAŁE CZĘŚCI, KTÓRE MOGA ZOSTAĆ POŁKNIĘTE ORAZ MATERIAŁ OPAKOWANIOWY, KTÓRY MOŻE ZOSTAĆ POŁKNIĘTY!

ZAKRES DOSTAWY

Wyjąć produkt z opakowania i usunąć wszystkie materiały opakowaniowe. Sprawdź, czy przesyłka jest kompletna i nienaruszona, a jeśli nie jest kompletna lub uszkodzona, natychmiast po zakupie powiadom sprzedawcę. Zakres dostawy produktu obejmuje:

• 1x moduł rozszerzający XECI
• Instrukcja montażu

MONTAŻ

1. Całkowicie odłączyć wzmacniacz mocy od sieci (wyciągnąć wtyczkę sieciową)!

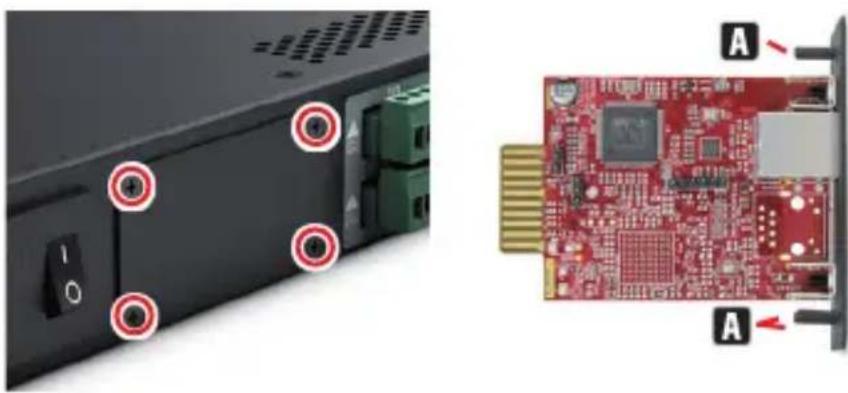

2. Odkręcić i wyjąć cztery śruby z pokrywy gniazda rozszerzeń za pomocą odpowiedniego narzędzia (patrz oznaczenia na ilustracji). Zachowaj pokrywę do późniejszej zamiany.
3. Wsuń moduł rozszerzający do gniazda rozszerzeń, upewniając się, że listwa kontaktowa modułu prawidłowo wsuwa się w listwę połączeniową wzmacniacza mocy. Asymetrycznie zamontowane kołki prowadzące na płycie modułu sprawiają, że moduł nie może być zainstalowany odwrotnie. A.
4. Teraz przykręć moduł do obudowy wzmacniacza mocy, używając śrub wykręconych wcześniej z pokrywy gniazda rozszerzeń.

Interfejs Ethernet do sterowania wzmacniaczem instalacyjnym za pomocą bezpłatnego oprogramowania QUESTRA.

2 STATUS

Dioda LED statusu informuje o wewnętrznej integracji pomiędzy kartą a płytą główną wzmacniacza mocy IPA (kompatybilność firmware, problemy z komunikacją wewnętrzną):

• Biały błysk podczas uruchamiania. Urządzenie ładuje dane dla IPA.
• Staty biały: stos sieciowy w karcie jest gotowy - Ustawienia IP zostały skonfigurowane prawidłowo.
• Staty czerwony: oprogramowanie sprzętowe nie jest kompatybilne z płytą główną, problemy ze stosem sieciowym.
• Białe miganie (wolne/szybkie) podczas procedury resetowania IP.

3 IP RESET

Długie naciśnięcie aktywuje procedurę resetowania IP. Początkowo dioda LED statusu miga powoli na biało, a gdy przycisk zostanie wciśnięty na 5 sekund, dioda LED statusu miga szybko, aby wskazać, że po zwolnieniu przycisku zostanie przeprowadzona procedura resetowania IP.

POŁĄCZENIE SIECIOWE

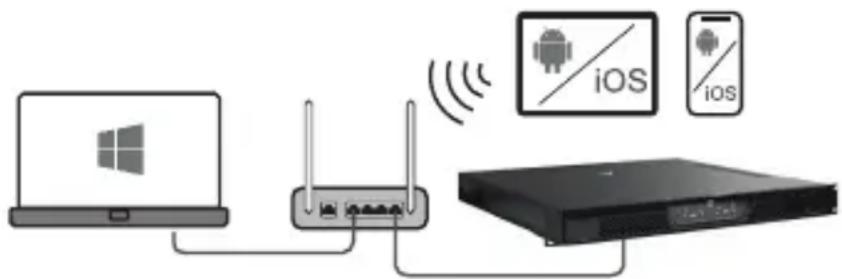

Moduł XECI marki LD Systems umożliwia zdalne sterowanie przez sieć kompaty-bilnymi urządzeniami, takimi jak wzmacniacze serii IPA. Po wbudowaniu modułu XECI w urządzenie, można je podłączyć do infrastruktury sieciowej i sterować nim za pomocą komputera z oprogramowaniem LD Systems QUESTRA.

WARUNKI DZIAŁANIA

• Komputer z zainstalowanym oprogramowaniem QUESTRA
• Interfejs sieciowy (router, przełącznik) z aktywnym trybem multicastowym (aktywacja protokołu IGMP).
• Kabel Ethernet. Do wszystkich połączeń przewodowych należy używać standardowego kabla Ethernet RJ45 (Cat 5e lub lepszy).

Moduły XECI są standardowo dostarczane ze wstępnie skonfigurowanym statycznym adresem IP (192.168.0.192). Aby móc rozpoznać urządzenie za pomocą oprogramowania Questra, upewnij się, że ustawienia IP komputera, na którym zainstalowane jest oprogramowanie Questra, są skonfigurowane w tym samym zakresie sieci co moduły XEDAI. Patrz uwagi poniżej.

• Zakres IP : 192.168.0.X/24 (gdzie X może być dowolną wartością między 1 a 254, z wyjątkiem 192, które jest już domyślnie używany przez moduły XECI)
  • Maska sieci : 255.255.255.0

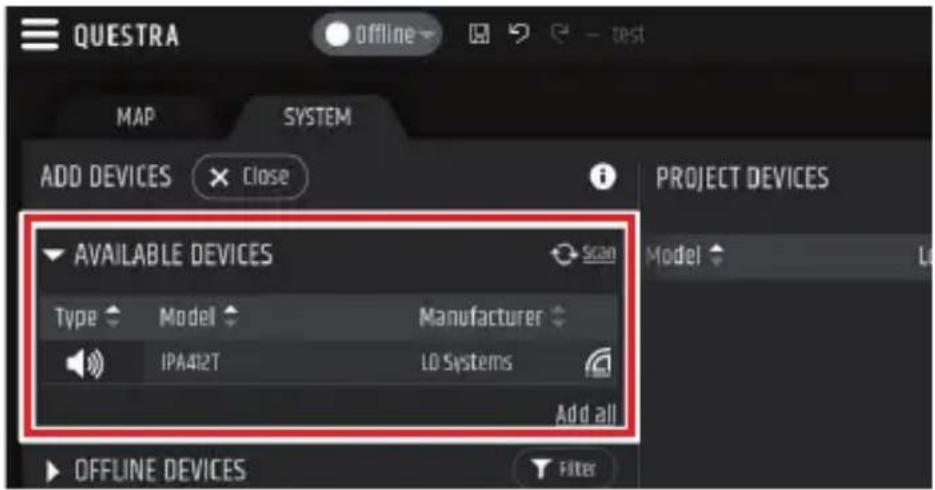

Gdy urządzenie z modułem XECI zostanie podłączone do sieci i włączone, pojawi się w sekcji AVAILABLE DEVICES (DOSTĘPNE URZĄDZENIA) w polu ADD DEVICES (DODAJ URZĄDZENIE)) po lewej stronie. Należy pamiętać, że aby urządzenie zostało wykryte, w przełączniku/routerze musi być aktywny tryb multicastowy.

QUESTRA Offline test MAP SYSTEM ADD DEVICES Close PROJECT DEVICES AVAILABLE DEVICES Scan Type Model Manufacturer IPA412T LO Systems Add all OFFLINE DEVICES Filter

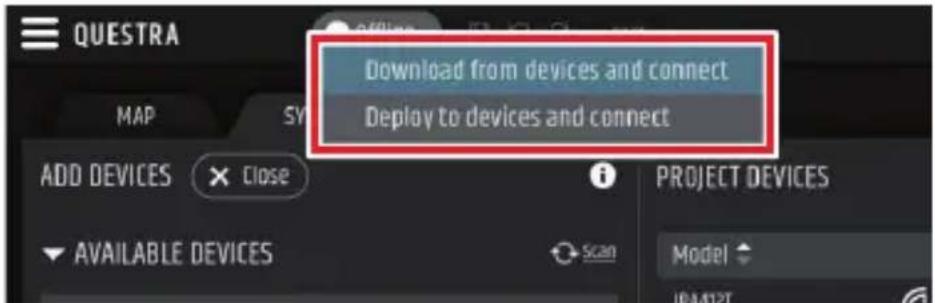

Przeciągnij i upuść urządzenie do obszaru PROJECT DEVICES (PROJEKT URZĄDZENIA), aby móc je skonfigurować. Następnie kliknąć przycisk Offline na górze ekranu i wybrać opcję Download from Devices and connect (Pobierz z urządzeń i połącz), aby połączyć się z urządzeniem.

Kiedy urządzenie jest już online, kliknij na nie na liście URZĄDZENIA PROJEKTOWE i wybierz menu USTAWIENIA po prawej stronie, aby przejść bezpośrednio do menu ustawień i zmienić ustawienia IP urządzenia. Aby uzyskać więcej szczegółów na temat kompletnej konfiguracji jednostki z oprogramowaniem QUESTRA, pobierz jego najnowszą wersję ze strony internetowej LD Systems (www.ld-systems.com) na swój komputer i przeczytaj instrukcję obsługi.

PRESETS SETTINGS Network • Ethernet Link

OPROGRAMOWANIE QUESTRA

Oprogramowanie Questra nie tylko umożliwia kompleksową konfigurację kompatybilnych urządzeń, takich jak wzmacniacze serii IPA, ale także zapewnia możliwości integracji z jednostkami zdalnego sterowania innych firm i pozwala użytkownikom na tworzenie własnych, niestandardowych paneli kontrolnych, którymi można sterować za pomocą aplikacji zdalnego sterowania Questra dostępnych dla systemów iOS, Android, Windows i MAC OS.

Proszę pobrać na swój komputer najnowszą wersję oprogramowania QUESTRA ze strony internetowej LD Systems (www.ld-systems.com), sprawdzić wymagania systemowe oprogramowania i postępować zgodnie z instrukcjami oprogramowania, aby rozpocząć konfigurację urządzenia.

DANE TECHNICZNE

Numer artykułu LDXECI

Typ produktu Karta rozszerzeń umożliwiająca dodanie opcji kontroli poprzez Ethernet

Kompatybilność Instalacyjne wzmacniacze mocy LD IPA

Element sterujący Przycisk do resetowania IP

Wymiary (szer. × wys. × głęb.) 82.5 × 36,5 × 76,3 mm

Masa 50 g

Ethernet

Złącze RJ45

Chip STM32H743

Protokół transmisji TCP/IP I UDP

Standard Ethernet 10/100 Base-T

Połączenia równoległe 4

stan połączenia wewnętrznego

Oprogramowanie aplikacyjne

QUESTRA® (pobierz bezpłatnie)

DISPOSAL

PAKOWANIE :

1. Opakowania mogą być wprowadzane do systemu recyklingu poprzez zwyczajowe kanały utylizacji.
2. Prosimy o oddzielenie opakowania zgodnie z przepisami dotyczącymi utylizacji i recyklingu obowiązującymi w Państwa kraju.

PRODUKT :

1. Niniejszy produkt podlega europejskiej dyrektywie w sprawie zużytego sprzętu elektrycznego i elektronicznego z późniejszymi zmianami. Dyrektywa WEEE Zużyty sprzęt elektryczny i elektroniczny. Zużytego sprzętu nie należy wyrzucać razem z odpadami domowymi. Stare urządzenie należy oddać do utylizacji w autoryzowanym zakładzie utylizacji odpadów lub w zakładzie utylizacji odpadów komunalnych. Proszę przestrzegać przepisów obowiązujących w Państwa kraju!
2. Należy przestrzegać wszystkich przepisów i regulacji dotyczących utylizacji obowiązujących w Państwa kraju.
3. Jako klient indywidualny możesz uzyskać informacje na temat możliwości utylizacji produktu w sposób przyjazny dla środowiska od sprzedawcy, u którego został zakupiony produkt, lub od odpowiednich władz regionalnych.

OŚWIADCZENIA PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / [phone].

Nasze aktualne warunki gwarancji i ograniczenia odpowiedzialności znajdują się na stronie:

https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. W przypadku serwisu prosimy o kontakt z partnerem handlowym.

ZGODNOŚĆ CE

Adam Hall GmbH oświadcza niniejszym, że ten produkt jest zgodny z następującą dyrektywą (jeśli dotyczy).

Dyrektywa niskonapięciowa (2014/35/UE)

Dyrektywa EMC (2014/30/EU)

RoHS (2011/65/EU)

CZERWONY (2014/53/EU)

DEKLARACJA ZGODNOŚCI CE

Deklaracje zgodności dla produktów podlegających dyrektywie LVD, EMC, RoHS można zamówić na stronie [e-mail].

Deklaracje zgodności dla produktów podlegających dyrektywie RED można pobrać ze strony www.adamhall.com/compliance/.

Pomyłki i błędy, jak również zmiany techniczne lub inne są zastrzeżone!
