| Tipo di prodotto | Modulo di estensione per controllo tramite Ethernet |
| Marca | LD Systems |
| Modello | XECI |
| Compatibilità | Amplificatori di potenza da installazione LD serie IPA |
| Dimensioni (L × A × P) | 82,5 × 36,5 × 76,3 mm |
| Peso | 50 g |
| Consumo elettrico | 1,075 W (collegamento disattivato), 1,375 W (collegamento attivato) |
| Connettività | Ethernet RJ45 10/100 Base-T |
| Protocollo di trasmissione | TCP/IP e UDP |
| Chip | STM32H743 |
| Indicatori LED | LED Status (bianco/rosso) e LED RJ45 (Collegamento/Attività) |
| Funzione di ripristino IP | Pulsante IP Reset (tenere premuto 5 secondi) |
| Software di controllo | QUESTRA® (download gratuito su www.ld-systems.com) |
| Sistemi operativi supportati | iOS, Android, Windows, macOS (per applicazione Questra Remote) |
| Contenuto della confezione | 1x modulo XECI, istruzioni di montaggio |
| Montaggio | Installazione in uno slot dedicato dell'amplificatore IPA (viti incluse) |
| Sicurezza | Installazione da parte di personale qualificato; scollegare l'amplificatore prima del montaggio; tenere lontano dalla portata dei bambini (piccole parti) |
| Manutenzione e pulizia | Pulire con un panno morbido e asciutto. Non utilizzare prodotti aggressivi. |
| Condizioni di rete richieste | Traffico multicast attivato (IGMP); indirizzo IP statico predefinito 192.168.0.192/24 |
| Riciclaggio | Prodotto soggetto alla direttiva RAEE; non smaltire con i rifiuti domestici |
| Garanzia | Consultare le condizioni sul sito del produttore |
Domande frequenti - XECI LD Systems
Domande degli utenti su XECI LD Systems
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ricevitore in formato PDF gratuitamente! Trova il tuo manuale XECI - LD Systems e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. XECI del marchio LD Systems.
MANUALE UTENTE XECI LD Systems
INFORMAZIONI SUL PRODOTTO 44
ISTRUZIONI DI SICUREZZA 44
MATERIALE COMPRESO NELLA FORNITURA 45
MONTAGGIO 45
COLLEGAMENTI, CONTROLLI E INDICATORI 46
CONNESSIONE DI RETE 46
DATI TECNICI 49
SMALTIMENTO 50
DICHIARAZIONI DEL PRODUTTORE 51
ENGLISH

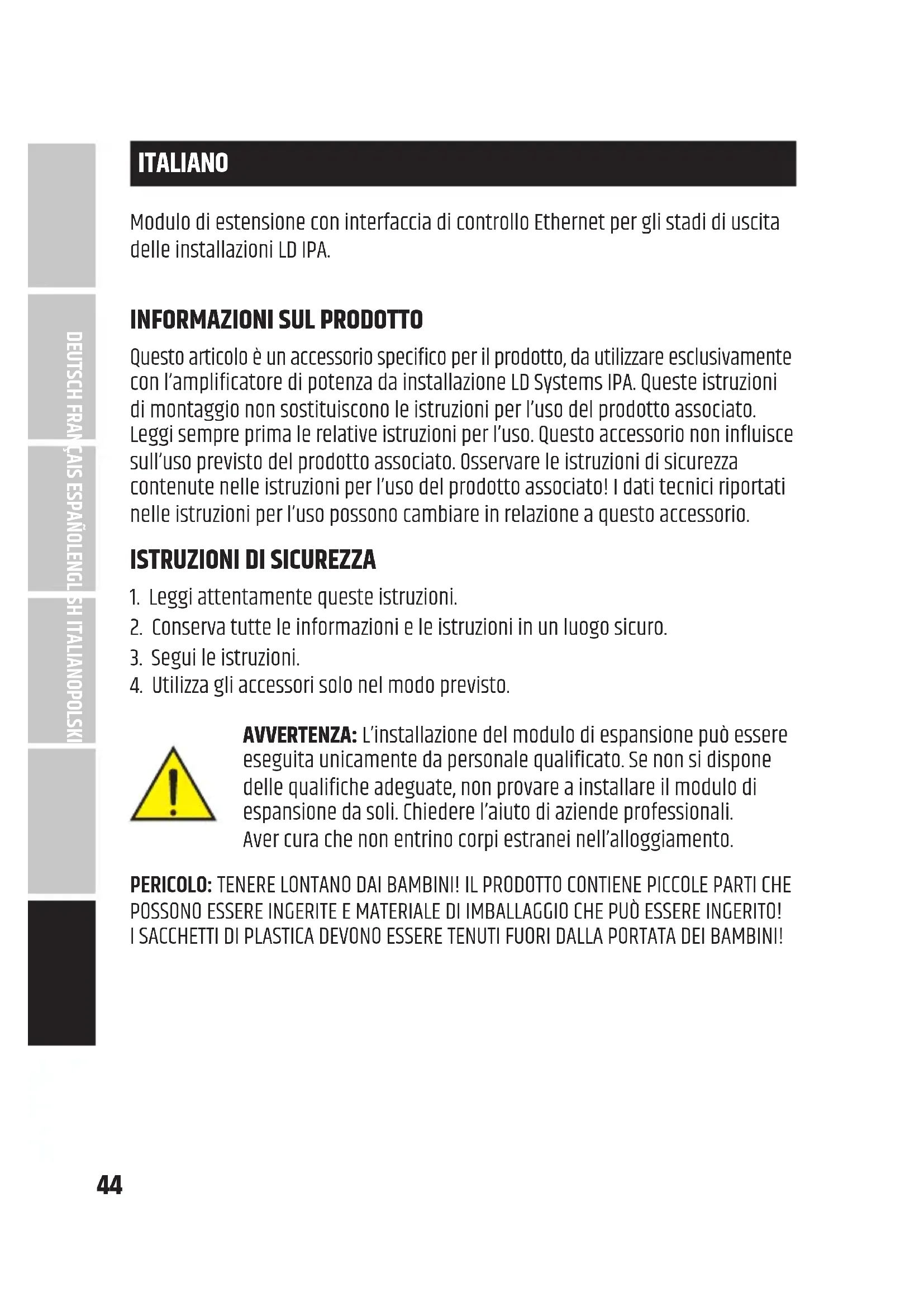

Modulo di estensione con interfaccia di controllo Ethernet per gli stadi di uscita delle installazioni LD IPA.
INFORMAZIONI SUL PRODOTTO
Questo articolo è un accessorio specifico per il prodotto, da utilizzare esclusivamente con l'amplificatore di potenza da installazione LD Systems IPA. Queste istruzioni di montaggio non sostituiscono le istruzioni per l'uso del prodotto associato. Leggi sempre prima le relative istruzioni per l'uso. Questo accessorio non influisce sull'uso previsto del prodotto associato. Osservare le istruzioni di sicurezza contenute nelle istruzioni per l'uso del prodotto associato! I dati tecnici riportati nelle istruzioni per l'uso possono cambiare in relazione a questo accessorio.
ISTRUZIONI DI SICUREZZA
- Leggi attentamente queste istruzioni.
- Conserva tutte le informazioni e le istruzioni in un luogo sicuro.
- Segui le istruzioni.
- Utilizza gli accessori solo nel modo previsto.
AVVERTENZA: L'installazione del modulo di espansione può essere eseguita unicamente da personale qualificato. Se non si dispone delle qualifiche adeguate, non provare a installare il modulo di espansione da soli. Chiedere l'aiuto di aziende professionali. Aver cura che non entrino corpi estranei nell'alloggiamento.
PERICOLO: TENERE LONTANO DAI BAMBINI! IL PRODOTTO CONTIENE PICCOLE PARTI CHE POSSONO ESSERE INGERITE E MATERIALE DI IMBALLAGGIO CHE PUÒ ESSERE INGERITO! I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI FUORI DALLA PORTATA DEI BAMBINI!
MATERIALE COMPRESO NELLA FORNITURA
Estrarre il prodotto dalla confezione ed eliminare tutto il materiale di imballaggio. Controllare che la consegna sia completa e intatta, e informare il distributore immediatamente dopo l'acquisto se non è completa o è danneggiata. Il materiale fornito in dotazione con il prodotto comprende:
• 1x modulo di estensione XECI
- Istruzioni di montaggio
MONTAGGIO
- Scollegare completamente il finale di potenza dalla rete elettrica (staccare la spina).

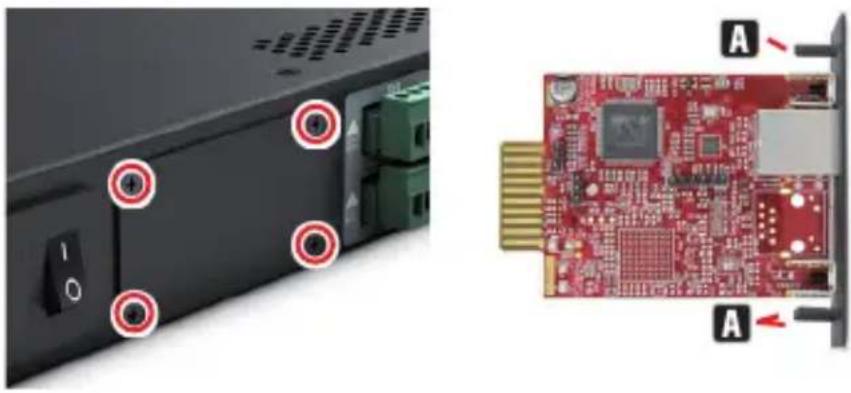

- Allentare e rimuovere le quattro viti dal coperchio dello slot di espansione con un attrezzo adatto (v. i punti nella figura). Conservare il coperchio per una successiva conversione.
- Far scorrere il modulo di espansione nell'apposito slot, avendo cura che la striscia di contatto del modulo scorra correttamente nella striscia di connessione del finale di potenza. I perni di guida montati asimmetricamente sulla piastra del modulo assicurano che il modulo non possa essere installato nel senso sbagliato A.
- Ora avvitare il modulo all'alloggiamento del finale di potenza utilizzando le viti in precedenza allentate dal coperchio dello slot di espansione.
Interfaccia Ethernet per controllare il finale di potenza di installazione tramite il software gratuito QUESTRA.
2 STATO
Il LED di stato fornisce informazioni sull'integrazione interna tra la scheda e la scheda principale del finale di potenza IPA (compatibilità del firmware, problemi di comunicazione interna):
- Lampeggio bianco durante l'avvio. L'unità sta caricando i dati per IPA.
- Bianco fisso: lo stack di rete della scheda è pronto. Le impostazioni IP sono state configurate correttamente.
- Rosso fisso: il firmware non è compatibile con la scheda madre, problemi con lo stack di rete.
- Lampeggio bianco (lento/veloce) durante la procedura di reset dell'IP.
3 IP RESET
Una pressione prolungata attiva la procedura di reset dell'IP. All'inizio il LED di stato lampeggia lentamente in bianco; quando il pulsante viene premuto per 5 secondi il LED di stato lampeggia rapidamente per indicare che la procedura di reset dell'IP verrà eseguita dopo il rilascio del pulsante.
CONNESSIONE DI RETE

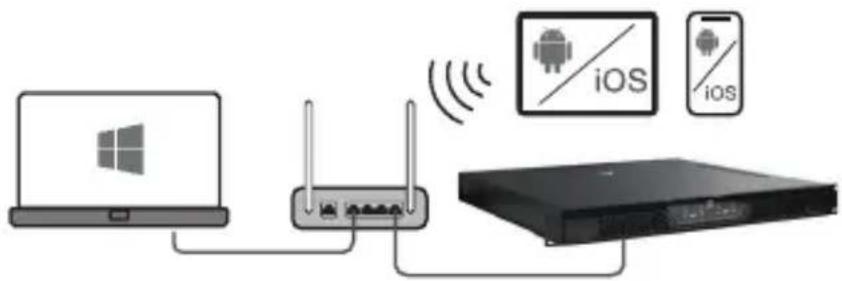

Il modulo XECI di LD Systems consente il controllo remoto di dispositivi compatibili, come i finali di potenza della serie IPA, attraverso la rete. Una volta integrato in un dispositivo, il modulo XECI può essere collegato a un'infrastruttura di rete e controllato da un computer su cui gira il software QUESTRA di LD Systems.
• Computer con il software QUESTRA installato
- Interfaccia di rete (router, switch) con traffico multicast attivato (attiva il protocollo IGMP).
- Cavo Ethernet. Usare un cavo Ethernet RJ45 standard (cat. 5e o migliore) per tutte le connessioni cablate.
I moduli XECI vengono forniti con un indirizzo IP statico preconfigurato (192.168.0.192) come standard. Per riconoscere l'unità con il software Questra, verificare che le impostazioni IP del computer su cui è installato il software Questra siano configurate nello stesso intervallo di rete dei moduli XECI. V. le note di seguito.
- Intervallo IP : 192.168.0.X/24 (dove X può essere un valore qualsiasi compreso tra 1 e 254, tranne 192 che è già utilizzato di default dai moduli XECI)
• Maschera di rete : 255.255.255.0

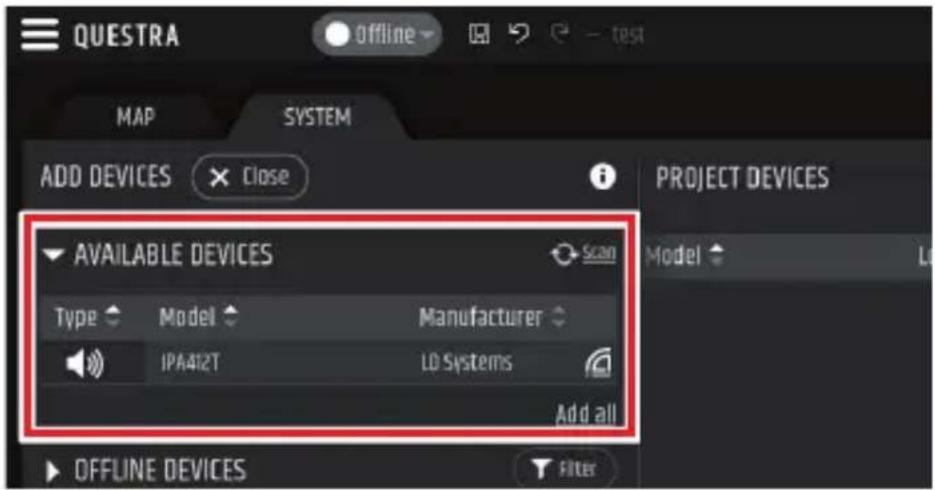

Dopo che un dispositivo con modulo XECI è collegato alla rete e acceso, apparirà nella sezione AVAILABLE DEVICES (dispositivi disponibili) sotto ADD DEVICES (aggiungi dispositivi) a sinistra. Tenere presente che affinché il dispositivo venga rilevato, il traffico multicast deve essere abilitato nell'interruttore/router.


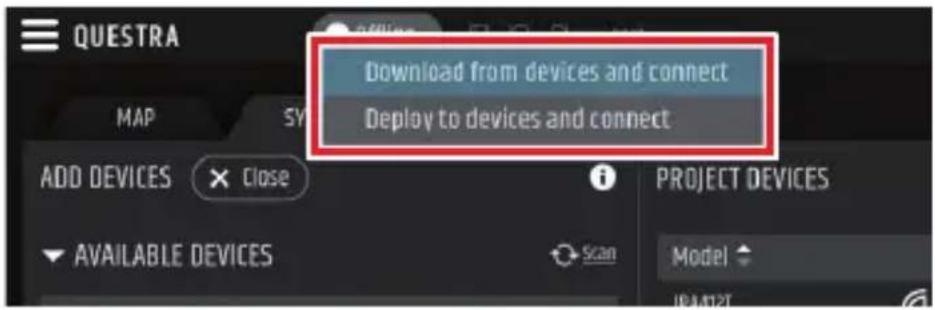

QUESTRA OFFLINE MAP SYSTEM ADD DEVICES Close PROJECT DEVICES AVAILABLE DEVICES Scan Type Model Manufacturer IPA412T LD Systems Add all OFFLINE DEVICES FilterTrascinare e rilasciare il dispositivo nell'area PROJECT DEVICES (dispositivi di progetto) per configurarlo. Poi cliccare sul pulsante Offline nella parte superiore dello schermo e selezionare Download from Devices and connect (Scarica da dispositivi e connetti) per connettersi al dispositivo.
Una volta che l'unità è online, fare clic sull'unità nell'elenco PROJECT DEVICES (Dispositivi di progetto) e selezionare il menu SETTINGS a destra per accedere direttamente al menu delle impostazioni e modificare le impostazioni IP
dell'unità. Per maggiori dettagli sulla configurazione completa dell'unità con il software QUESTRA, scaricare l'ultima versione dal sito web di LD Systems (www.ld-systems.com) sul computer e leggere il manuale di istruzioni.
Il software Questra non solo consente una configurazione completa dei dispositivi compatibili, come i finali di potenza della serie IPA, ma offre anche funzionalità di integrazione per unità di controllo remoto di terze parti e permette agli utenti di creare pannelli di controllo personalizzati che possono essere controllati tramite le app di controllo remoto Questra disponibili per i sistemi operativi iOS, Android, Windows e MAC.
Scaricare l'ultima versione del software QUESTRA dal sito web di LD Systems (www.ld-systems.com) sul computer, controllare i requisiti di sistema del software e seguire le istruzioni del software per iniziare a configurare un'unità.
DATI TECNICI
| Codice articolo LDXECI |
| Tipologia di prodotto Scheda di espansione per aggiungere il controllo Ethernet |
| Compatibilità Finali di potenza per IPA LD |
| Elemento di controllo Pulsante per resettare l'IP |
| Dimensioni (L × H × P) 82,5 × 36,5 × 76,3 mm |
| Peso 50 g |
| Ethernet |
| Collegamento RJ45 |
| Chip STM32H743 |
| Protocollo di trasmissione TCP/IP E UDP |
| Standard Ethernet 10/100 Base-T |
| Connessioni parallele 4 |
| Consumo energetico 1,075 W (collegamento disattivato), 1,375 W (collegamento attivato) |
| Indicazioni |
| Pannello posteriore LED RJ45: collegamento / attivitàLED di stato: stato di connessione interna |
| Applicazione software |
| QUESTRA® (download gratuito) |
SMALTIMENTO
IMBALLAGGIO :
- Gli imballaggi possono essere riciclati attraverso i consueti canali di smaltimento.
- Separa l'imballaggio in base alle leggi sullo smaltimento e alle norme sul riciclaggio vigenti nel tuo paese.
PRODOTTO :
- Questo prodotto è soggetto alla Direttiva Europea sui Rifiuti di Apparecchiature Elettriche ed Elettroniche e successive modifiche. Direttiva WEEE Rifiuti di apparecchiature elettriche ed elettroniche. I vecchi elettrodomestici non vanno gettati nei rifiuti domestici. Il vecchio apparecchio deve essere smaltito tramite un'azienda autorizzata allo smaltimento dei rifiuti o un impianto di smaltimento comunale. Rispetta le norme vigenti nel tuo paese!
- Rispetta tutte le leggi e le normative sullo smaltimento di vigenti nel tuo Paese.
- Come cliente privato, puoi ottenere informazioni sulle opzioni di smaltimento ecologico dal rivenditore presso il quale è stato acquistato il prodotto o dalle autorità regionali competenti.
DICHIARAZIONI DEL PRODUTTORE
GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ
Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 9419-0.
Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono disponibili all'indirizzo:
https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, contattare il proprio partner commerciale.
CONFORMITÀ CE
Adam Hall GmbH dichiara che questo prodotto è conforme alla seguente direttiva (se applicabile).
Direttiva sulla bassa tensione (2014/35/UE)
Direttiva EMC (2014/30/UE)
RoHS (2011/65/UE)
ROSSO (2014/53/UE)
DICHIARAZIONE DI CONFORMITÀ CE
Le dichiarazioni di conformità per i prodotti soggetti alle direttive LVD, EMC, RoHS possono essere richieste a info@adamhall.com.
Le dichiarazioni di conformità per i prodotti soggetti alla Direttiva RED possono essere scaricate dal sito www.adamhall.com/compliance/.
I refusi e gli errori, così come le modifiche tecniche o di altro tipo sono riservati!
