| Type de produit | Enceinte passive 2 voies bass-reflex |
| Marque | ANT |
| Modèle | BBM BP5 |
| Haut-parleur grave (LF) | 5 pouces custom, bobine 1 pouce |
| Haut-parleur aigu (HF) | Dôme néodyme 1 pouce |
| Réponse en fréquence | 100 Hz - 20 kHz (+/-10 dB) |
| Puissance nominale (RMS) | 40 W sous 8 Ω |
| Puissance sur ligne 70/100 V | 10 W / 20 W / 40 W / 80 W |
| Impédance | 8 Ω (basse impédance) ou ligne 70/100 V |
| Connectique d'entrée | Câble dénudé 2x1 mm², blanc (+) / noir (-) |
| Indice de protection | IP55 (étanche à la poussière et aux jets d'eau) |
| Matériau du boîtier | ABS |
| Couleur | Noir (BP5) |
| Dimensions (L x H x P) | 170,5 x 272 x 171,8 mm |
| Poids net | 3 kg |
| Points de fixation | 2 x M6 (haut/bas) pour étrier U, 4 x M5 (arrière) pour étrier Y ou trépied |
| Accessoires inclus | Notice d'emploi (section 1 et 2) |
| Accessoires en option | Kit étrier U BBM WB3U, étrier Y BBM-368Y, kit trépied BBM-SA50 |
| Utilisation | Intérieur et extérieur, petits et moyens espaces |
| Installation | Murale, plafond, sur trépied (accessoires optionnels) |
| Température de fonctionnement | Adapté à un usage extérieur IP55 |
FOIRE AUX QUESTIONS - BBM BP5 ANT
Questions des utilisateurs sur BBM BP5 ANT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice BBM BP5 - ANT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BBM BP5 de la marque ANT.
MODE D'EMPLOI BBM BP5 ANT
| 1 | Introduction | 23 |
| 2 | Installation | 24 |
| 3 | Description | 25 |
| 3.1 | Entrées et contrôles 25 | |
| 4 | Connexions | 26 |
| 4.1 | Installations à tension constante 26 | |
| 4.2 | Installations à impédance constante 27 | |
| 5 | Dépannage | 28 |
| 6 | Spécifications techniques 29 | |
| 7 | Accessoires en option 30 | |
| 8 | Notes | 31 |
Contenu de l'emballage
• 1x Enceinte Minibox passive • 1x Notice d'emploi - Section 1 • 1x Notice d'emploi - Section 2
Respectez impérativement les avertissements ou mises en garde contenus dans la présente notice ainsi que les indications de la "NOTICE D'EMPLOI - SECTION 2".
1 | INTRODUCTION
Nous vous remercions d'avoir acheté un produit A. N. T - Advanced Native Technologies !
Les enceintes acoustiques de la série BBM BP/ BBM sont le fruit à la fois de notre grande passion pour notre métier et de notre expérience pluriannuelle. Elles ont été développées pour vous offrir un produit répondant à toutes vos exigences et attentes, tout en maintenant durablement ses performances et sa qualité de haut niveau.
Conçues spécifiquement pour une utilisation extrêmement intuitive et simple, elles répondent aux besoins de ceux qui veulent un système audio compact pour installations à impédance ou tension constante (70-100V) capable de fournir d'excellentes performances, et le meilleur rapport qualité-prix possible pour cette catégorie.
Caractérisées par un look élégant et des dimensions réduites, elles sont en mesure d'insonoriser les environnements de petite et moyenne taille, à l'intérieur comme à l'extérieur, grâce au degré de protection IP55. Tous les modèles sont disponibles en deux couleurs, noir (BBM BP) et blanc (BBM WP).
Enfin, les kits d'étriers de support BBM WBU et BBM 358Y sont disponibles, conçus spécifiquement pour l'installation d'enceintes BBM au mur ou au plafond, en noir ou blanc et les kits BBM SA30/50/80 noirs spécifiques pour montage sur trépied.
Les quelques instants que vous consacrerez à la lecture de cette notice d'emploi vous permettront de bien connaître ce produit et par là même de bénéficier pleinement de ses performances.
Pour les consignes de sécurité, les précautions, la garantie et l'élimination, se référer à la section 2.
Pour d'autres informations sur tous les produits du catalogue A. N. T, rendez-vous sur notre site : www. ant-intomusic. com.
2 | INSTALLATION

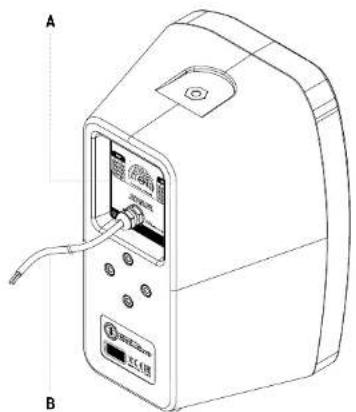

Les enceintes BBM BP/BBM sont équipées de :
A | Sélecteur de puissance étanche B | Sélecteur de puissance étanche C | Pieds en caoutchouc antidérapants
Pour l'installation, il est recommandé de s'adresser à un personnel qualifié. S'assurer que l'enceinte est positionnée de façon stable et sûre pour éviter tout danger pour les personnes, les animaux et/ou les choses. Installez l'enceinte comme expliqué dans cette notice d'instructions.
Attention:
Pour une utilisation en toute sécurité de l'accessoire, vérifiez son fonctionnement et son intégrité avant l'installation et régulièrement.
1 Câble d'entrée dénudé
Connectez le signal des sorties de l'amplificateur à ces deux fils. Pour assurer une reproduction sonore correcte, les enceintes doivent être connectées en phase. Faites correspondre les polarités positive et négative de l'amplificateur avec les polarités positive (blanche +) et négative (noire -) de l'entrée de l'encente.
2 SERRE-CÂBLE
Le serre-câble garantit le degré de protection IP55 des connexions électriques à l'intérieur de l'enceinte.

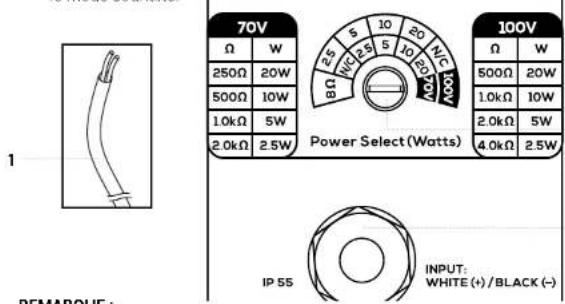

3 Sélecteur de puissance étanche
Sélecteur avec degré de protection IP55 à sept positions pour connexion basse impédance (8Ω) ou tension constante (10W, 20W, 40W ou 80W sur 70V ou 100V). Utilisez un tourmevis à tête plate pour sélectionner le mode souhaité.
Remarque:
Toutes les enceintes de la série BBM BP/WP garantissent le degré de protection IP55, en détail :
- Protection totale contre la pénétration de corps solides.
- Protection contre la pénétration de liquides provenant de gouttes, vapeurs, jets d'eau et jets d'eau faibles dans toutes les directions.
- La pénétration de poussières et de liquides ne doit pas endommager l'équipement.
4 | CONNEXIONS
Respectez scrupuleusement les instructions ci-dessous pour installer l'enceinte et en garantir le bon fonctionnement :
- Il est recommandé de s'adresser à un personnel qualifié, c'est-à-dire un personnel disposant de connaissances techniques suffisantes, d'une expérience ou d'instructions spécifiques et capable de réaliser correctement les connexions et d'éviter les dangers de l'électricité. L'ensemble du système audio doit être réalisé dans le respect des normes et des lois en vigueur concernant les systèmes électriques.
- Pour éviter tout risque d'électrocution, connectez l'enceinte avec le système d'amplification désactivé.
- Avant de faire fonctionner l'enceinte, vérifiez soigneusement le raccordement correct pour éviter les courts-circuits accidentels pouvant causer des étincelles électriques.
L'enceinte peut être connectée à des lignes audio à tension constante de 70 V ou 100 V (haute impédance) ou à une impédance constante de 8 Ohm (basse impédance).

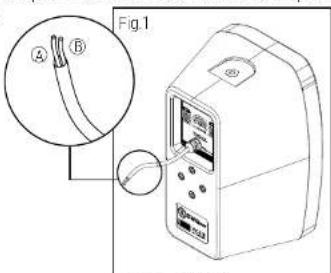

Effectuez les connexions à l'aide des deux fils dénudés Blanc (+) Noir (-) à l'arrière de l'enceinte. (Fig.1)

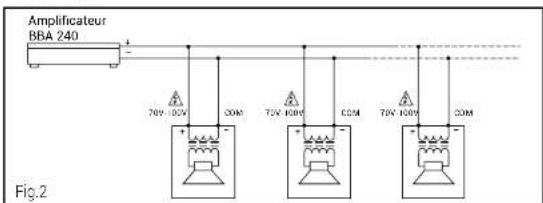

4.1 | Systèmes à tension constante (FIG.2)
La tension d'entrée de l'enceinte doit correspondre à la tension sélectionnée sur l'amplificateur et la somme de la puissance de toutes les enceintes connectées à la ligne audio ne doit pas dépasser la valeur nominale de l'amplificateur.
Établissez les connexions en tenant compte des indications suivantes :
- Utilisez des câbles de section adéquate. Une plus grande distance entre l'amplificateur et l'enceinte nécessite des câbles de section plus grande. Cela évite les pertes de signal le long de la ligne.
- Pour éviter que les phénomènes inductifs ne provoquent des bourdonnements et des perturbations compromettant le bon fonctionnement du système, les câbles
26 Notice d'emploi | Série BBM BP/WP
de connexion ne doivent pas être placés dans le même chemin ni à proximité d'appareils produisant des champs magnétiques puissants (par exemple des transformateurs de puissance), conducteurs d'alimentation électrique et lignes alimentant les enceintes. De plus, pour minimiser les effets inductifs dus au couplage avec des champs électriques, utilisez des câbles à conducteurs torsadés.
- Pour assurer une reproduction sonore correcte, connecter les enceintes « en phase ». C'est-à-dire que les polarités positive et négative de l'amplificateur doivent correspondre aux polarités positive (70-100V) et négative (COM) de l'entrée de l'enceinte.
- Pour simplifier la connexion, il est possible d'utiliser des câbles bipolaires avec un marquage (par exemple des couleurs différentes) qui distingue la polarité.
4.2 | Systèmes à impédance constante (FIG.3)
L'impédance de charge totale de toutes les enceintes ne doit pas être inférieure à l'impédance nominale de l'amplificateur et la longueur des câbles de connexion doit être réduite au minimum.
Série BBM BP/WP | Notice d'emploi
5 | DÉPANNAGE 6 | SPÉCIFICATIONS TECHNIQUES
| PROBLÈME SOLUTION | |
| Aucun son ou son trop fa ble. | Vérifiez que le câble de connexion entre enointe et amplificateur fonctionne et est. branche correctement. |
| Assurez-vous que le sélecteur de puissance de l'encente est réglé correctement, ce qui signifie qu'une puissance trop faible n'a pas été choisie. | |
| Distorsion | Assurez-vous que le sélecteur de puissance de l'encente est réglé correctement, ce qui signifie qu'une puissance excessive n'a pas été choisie. |
| Problèmes de qualité audio Vérifiez le niveau de la source | |
| Assurez-vous que le sélecteur de puissance de l'encente est réglé correctement, ce qui signifie qu'une puissance trop faible ou excessive n'a pas été choisie. | |
| BBM-3BP/3WP BBM-5BP/5WP BBM-8BP/8WP | |||
| Système 2-voies bass reflex 2-voies bass reflex 2-voies bass reflex | |||
| LF Enceinte custom de 3,5" - 1" V.C. | Enceinte custom de 5" - 1" V.C. | Enceinte custom de 8" - 1" V.C. | |
| HF Pilote à coupole au néodyme de 0,8" | Pilote à coupole au néodyme de 1" | Pilote à coupole au néodyme de 1" | |
| Réponse en fréquence (+/-10cB) | 140l lz-20kl lz 100l lz-20kl lz 50l lz-20kl lz | ||
| Puissance nominale | 20W RMS/8Q - 10W/20W/40W/80W sur 70V et 100V | 40W RMS/8Q - 10W/20W/40W/80W sur 70V et 100V | 80W RMS/8Q - 10W/20W/40W/80W sur 70V et 100V |
| Câble d'entrée Câble dénudé 2x1 Blanc (+) Noir (-) | Câble dénudé 2x1 Blanc (+) Noir (-) | Câble dénudé 2x1 Blanc (+) Noir (-) | |
| Points d'attache (suspension) | 2 M6 - haut et bas pour montage avec étriers en U4 M5 - arrière pour articulation en Y et étrier SA | 2 M6 - haut et bas pour montage avec étriers en U4 M5 - arrière pour articulation en Y et étrier SA | 2 M6 - haut et bas pour montage avec étriers en U4 M5 - arrière pour articulation en Y et étrier SA |
| Matériau du caisson | ABS ABS ABS | ||
| Couleurs disponibles | Blanc modèle 3WP Noir modèle BBM 3BP | Blanc modèle BBM 6WP Noir modèle BBM 6BP | Blanc modèle BBM 8WP Noir modèle BBM 8BP |
| Dimensions (L x H x P) | 134,3 x 220,4 x 136,4mm | 170,5 x 272 x 171,8mm | 250 x 400 x 251mm |
| Poids net | 2,1 Kg | 3 Kg | 6 Kg |
| ACCESSOIRES EN OPTION | |||
| Kit d'étriers en U pour montage mural | BBM WB3U/W (Noir-Blanc) | BBM WB3U/W (Noir-Blanc) | BBM WB3U/W (Noir-Blanc) |
| Érier en Y pour la rotation et finclinalson | BBM-368Y/W (Noir-Blanc) | BBM-368Y (Noir-Blanc) | BBM-368Y (Noir-Blanc) |
| Kit de montage sur trécicé | BBM-SA30 (D25mm) Noir | BBM-SA50 (D35mm) Noir | BBM-SA80 (D35mm) Noir |
7 | OPTIONAL ACCESSORIES 8 | NOTES
Kit d'étriers en U pour montage mural
Étrier en Y pour la rotation et l'inclinaison
Kit de montage sur trépied
