Produkttyp	Passive 2-Wege-Bassreflex-Lautsprecher
Marke	ANT
Modell	BBM BP5
Tieftöner (LF)	5 Zoll Custom, 1 Zoll Schwingspule
Hochtöner (HF)	1 Zoll Neodym-Kalotte
Frequenzgang	100 Hz - 20 kHz (+/-10 dB)
Nennleistung (RMS)	40 W bei 8 Ω
Leistung bei 70/100 V Leitung	10 W / 20 W / 40 W / 80 W
Impedanz	8 Ω (Niederimpedanz) oder 70/100 V Leitung
Eingangsanschluss	Abisolierkabel 2x1 mm², weiß (+) / schwarz (-)
Schutzart	IP55 (staubdicht und strahlwassergeschützt)
Gehäusematerial	ABS
Farbe	Schwarz (BP5)
Abmessungen (B x H x T)	170,5 x 272 x 171,8 mm
Nettogewicht	3 kg
Befestigungspunkte	2 x M6 (oben/unten) für U-Bügel, 4 x M5 (Rückseite) für Y-Bügel oder Stativ
Mitgeliefertes Zubehör	Bedienungsanleitung (Abschnitt 1 und 2)
Optionales Zubehör	U-Bügel-Kit BBM WB3U, Y-Bügel BBM-368Y, Stativ-Kit BBM-SA50
Verwendung	Innen- und Außenbereich, kleine und mittlere Räume
Installation	Wand, Decke, Stativ (optionales Zubehör)
Betriebstemperatur	Geeignet für Außeneinsatz IP55

Häufig gestellte Fragen - BBM BP5 ANT

Wie schließe ich den Lautsprecher BBM BP5 an einen Verstärker an?

Verwenden Sie die beiden abisolierten Drähte weiß (+) und schwarz (-) auf der Rückseite des Lautsprechers. Verbinden Sie sie mit den entsprechenden Anschlüssen des Verstärkers unter Beachtung der Polarität. Stellen Sie sicher, dass der Verstärker beim Anschließen ausgeschaltet ist.

Wie wähle ich den Leistungsmodus (Niederimpedanz oder konstante Leitung)?

Verwenden Sie den wasserdichten Leistungswähler auf der Rückseite des Lautsprechers mit einem Schlitzschraubendreher. Für Niederimpedanzbetrieb auf 8 Ω einstellen. Für eine 70V- oder 100V-Leitung wählen Sie die gewünschte Leistung (10W, 20W, 40W oder 80W) entsprechend der Leitung.

Was tun, wenn kein Ton aus dem Lautsprecher kommt?

Überprüfen Sie, ob das Verbindungskabel zwischen Lautsprecher und Verstärker richtig angeschlossen ist und funktioniert. Stellen Sie sicher, dass der Leistungswähler richtig eingestellt ist (nicht auf zu niedriger Leistung). Kontrollieren Sie auch, ob der Verstärker eingeschaltet ist und die Audioquelle funktioniert.

Kann ich den Lautsprecher im Außenbereich verwenden?

Ja, der Lautsprecher BBM BP5 hat die Schutzart IP55, die ihn vor Staub und Strahlwasser schützt. Er kann im Außenbereich verwendet werden, vermeiden Sie jedoch längere Exposition unter extremen Bedingungen.

Welches Zubehör ist für die Montage verfügbar?

Das optionale Zubehör umfasst: U-Bügel-Kit BBM WB3U für Wandmontage, Y-Bügel BBM-368Y für Drehung und Neigung, und Stativ-Montage-Kit BBM-SA50 (für Durchmesser 35 mm).

Wie reinige und pflege ich den Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch, um das ABS-Gehäuse zu reinigen. Verwenden Sie niemals Lösungsmittel oder Scheuermittel. Überprüfen Sie regelmäßig den Zustand des Eingangskabels und der Befestigungen. Beachten Sie die Sicherheitshinweise in der Bedienungsanleitung.

Was ist die maximale Leistung, die der Lautsprecher unterstützt?

Im Niederimpedanzmodus beträgt die Nennleistung 40 W RMS bei 8 Ω. Bei konstanter Spannungsleitung (70V oder 100V) kann die Leistung über den Wähler von 10 W bis 80 W eingestellt werden.

Wie installiere ich den Lautsprecher in einem 70V/100V-System?

Stellen Sie den Leistungswähler auf den gewünschten Wert (10W, 20W, 40W oder 80W). Verbinden Sie den weißen Draht (+) mit der 70V- oder 100V-Leitung des Verstärkers und den schwarzen Draht (-) mit dem gemeinsamen Anschluss (COM). Die Summe der Leistungen aller Lautsprecher darf die Verstärkerleistung nicht überschreiten.

Was tun bei Klangverzerrung?

Stellen Sie sicher, dass der Leistungswähler richtig eingestellt ist (nicht auf zu hoher Leistung). Überprüfen Sie den Pegel der Audioquelle und reduzieren Sie ihn bei Bedarf. Kontrollieren Sie auch, dass die Gesamtimpedanz der Lautsprecher nicht niedriger ist als die des Verstärkers.

Wird der Lautsprecher mit einem Eingangskabel geliefert?

Ja, der Lautsprecher wird mit einem abisolierten Kabel 2x1 mm² (weiß (+) und schwarz (-)) geliefert, das auf der Rückseite integriert ist. Es ist bereit, an den Verstärker angeschlossen zu werden.

BEDIENUNGSANLEITUNG BBM BP5 ANT

1 | EINLEITUNG 33
2 | INSTALLATION 34
3 | BESCHREIBUNG 35
3.1 | EINGÄNGE UND BEDIENELEMENTE 35
4 | ANSCHLÜSSE 36
4.1 | ANLAGEN MIT KONSTANTER SPANNUNG 36
4.2 | ANLAGEN MIT KONSTANTER IMPEDANZ 37
5 | FEHLERBEHEBUNG 38
6 | TECHNISCHE DATEN 39
7 | OPTIONALES ZUBEHÖR 40
8 | NOTE 41

PACKUNGSINHALT

• 1 Passiver Minibox-Lautsprecher
• 1 Bedienungsanleitung - Abschnitt 1
• 1 Bedienungsanleitung - Abschnitt 2

Die Hinweise in der vorliegenden Bedienungsanleitung sind ebenso zu befolgen wie die in der "BEDIENUNGSANLEITUNG - ABSCHNITT 2".

1 | EINFÜHRUNG

Danke, dass Sie ein Produkt A.N.T - Advanced Native Technologies - erworben haben!

In den Lautsprechern der Serie BBM BP/WP spiegeln sich sich unsere Technik-Leidenschaft und jahrelange Erfahrung wider. Sie erhalten so ein Produkt, das hohen Ansprüchen gerecht wird und jahrelang hochwertige Leistung liefert.

Sie wurden speziell für eine schnelle und einfache Bedienung entwickelt und erfüllen die Wünsche aller, die ein kompaktes Audiosystem für Installationen mit konstanter Impedanz oder Spannung (70-100V) suchen, das exzellente Leistung, viele Anschlussmöglichkeiten und Bedienelemente und das beste Preis-Leistungsverhältnis seiner Kategorie bietet.

Mit ihrer eleganten Optik und den kompakten Abmessungen können Sie kleine bis mittelgroße Innen- und Außenbereiche dank der Schutzart IP55 perfekt beschallen. Alle Modelle sind in den zwei Farben Schwarz (BBM BP) und Weiß (BBM WP) verfügbar.

Darüber hinaus sind für die Wand- oder Deckeninstallation der Lautsprecher BBM die speziell entwickelten Bügelsätze BBM WBU und BBM 358Y in den Farben schwarz oder weiß sowie die schwarzen Stativ-Adaptersätze BBM SA30/50/80 erhältlich.

Bitte nehmen Sie sich einige Minuten Zeit, um diese Bedienungsanleitung zu lesen, damit Sie dieses Produkt optimal nutzen können.

Für Sicherheitshinweise, Vorsichtsmaßnahmen, Gewährleistung und Entsorgung siehe Anhang Abschnitt 2.

Weitere Informationen über alle Produkte des Katalogs von A.N.T finden Sie auf unserer Website: www.ant-intomusic.com.

2 | INSTALLATION

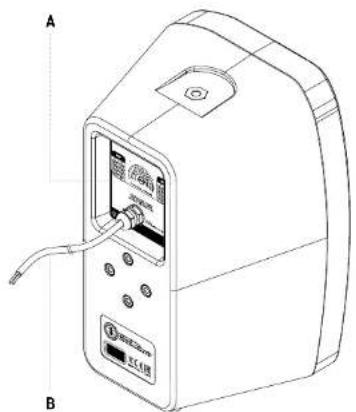

Die Lautsprecher BBM BP/WP verfügen über:

A | Wasserdichten Leistungswahlschalter
B | Konfektioniertes Eingangskabel
C | Rutschhemmer aus Gummi

ACHTUNG: Die installa

Die Installation sollte durch Fachpersonal erfolgen.

Den Lautsprecher stabil und sicher aufstellen, um Gefahrensituationen für Personen und/oder Gegenstände zu vermeiden.

Den Lautsprecher gemäß den Hinweisen dieser Bedienungsanleitung installieren.

ACHTUNG: Zur sichere

ACHTUNG:

Zur sicheren Verwendung des Zubehörs ist dessen Funktion und Unversehrtheit vor der Installation sowie periodisch zu überprüfen.

3 | BESCHREIBUNG

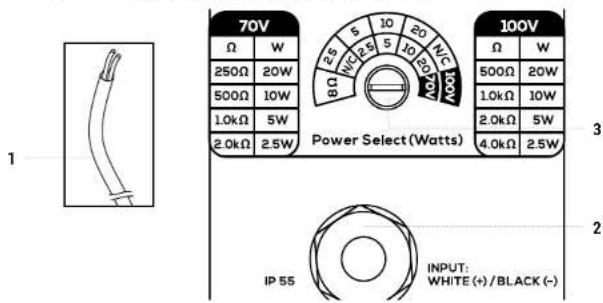

3.1 | EINGÄNGE UND BEDIENELEMENTE

1 KONFEKTIONIERTES EINGANGSKABEL

Schließen Sie an diese zwei Drähte das von den Ausgängen des Verstärkers bereitgestellte Signal an. Zur Gewährleistung einer korrekten Klangwiedergabe müssen die Lautsprecher phasengleich angeschlossen werden. Ordnen Sie die Plus- und Minus-Polarität des Verstärkers der Plus- (Weiß +) und Minus-Polarität (Schwarz -) des Lautsprechereingangs zu.

2 KABELVERSCHRAUBUNG

Die Kabelverschraubung garantiert die Schutzart IP55 der elektrischen Anschlüsse im Lautsprecher.

3 WASSERDICHTER LEISTUNGSWAHLSCHALTER

Wahlschalter mit Schutzart IP55 und sieben Schaltstellungen für den Anschluss mit geringer Impedanz (8Ω) oder konstanter Spannung (10W, 20W, 40W oder 80W bei 70V oder 100V). Stellen Sie den gewünschten Modus mit einem Kreuzschlitzschraubendreher ein.

HINWEIS: Alle Lautsprecher der Serie BBM BP/WP garantieren die Schutzart IP55, und zwar:

• Vollständiger Schutz gegen feste Fremdkörper.
• Schutz gegen Strahlwasser (Düse) aus beliebigem Winkel.
• Das Eindringen von Staub und Wassere darf das Gerät nicht beschädigen.

4 | ANSCHLÜSSE

Beachten Sie bei der Installation des Lautsprechers zur Gewährleistung seiner einwandfreien Funktion unbedingt folgende Anweisungen:

• Wenden Sie sich bitte dafür an Fachpersonal, also an Personen, die aufgrund ihrer technischen Kenntnisse, Erfahrung oder Unterweisungen in der Lage sind, die Anschlüsse einwandfrei auszuführen und dabei die möglichen Stromgefahren vermeiden können. Die gesamte Beschallungsanlage muss gemäß den einschlägigen Vorschriften und Regeln für Elektroinstallationen ausgeführt werden.
• Zur Vermeidung von Stromschlaggefahren schließen Sie den Lautsprecher bei ausgeschaltetem Verstärker an.
• Überprüfen Sie vor Einschalten den einwandfreien Anschluss des Lautsprechers, um versehentliche Kurzschlüsse mit Bildung elektrischer Funktionen zu vermeiden.

Der Lautsprecher kann an Audio-Leitungen mit konstanter Spannung 70V oder 100V (hohe Impedanz) oder mit konstanter Impedanz 8 Ohm (niedrige Impedanz) angeschlossen werden.

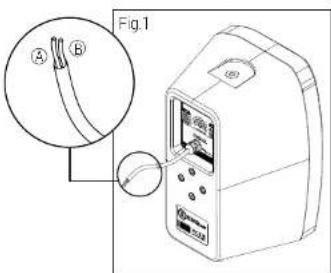

Stellen Sie die Anschlüsse mit den zwei konfektionierten weißen (+) und schwarzen (-) Drähten auf der Rückseite des Lautsprechers her. (Abb.1)

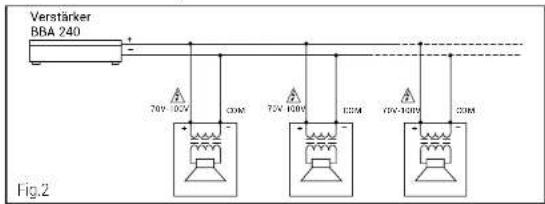

4.1 | ANLAGEN MIT KONSTANTER SPANNUNG (Abb.2)

Die Eingangsspannung des Lautsprechers muss der am Verstärker eingestellten Spannung entsprechen, wobei die Gesamtleistung aller an der Audioleitung angeschlossenen Lautsprecher die Nennleistung des Verstärkers nicht überschreiten darf.

Beachten Sie beim Herstellen der Anschlüsse bitte folgende Hinweise:

• Verwenden Sie Kabel geeigneten Querschnitts. Je größer der Abstand zwischen Verstärker und Lautsprecher, umso größer der Kabelquerschnitt. Somit werden Signalverluste in der Leitung vermieden.
• Um Brummen, Rauschen und Störungen des einwandfreien Anlagenbetriebs

36 Bedienungsanleitung | BBM BP/WP Serie

durch induktive Erscheinungen zu vermeiden, dürfen die Anschlusskabel nicht im gleichen Kabelkanal oder in der Nähe von Geräten, die starke elektromagnetische Felder (zum Beispiel Netztransformatoren) erzeugen, von Stromleitem und Versorgungsleitungender Lautsprecherverlegt werden. Verwenden Sie zur Minimierung der durch die Kopplung mit elektrischen Feldem verursachten induktiven Effekte Kabel mit verdrillten Leitern.

• Zur Gewährleistung einer korrekten Klangwiedergabe müssen die Lautsprecher "phasengleich" angeschlossen werden. Die Plus- und Minus-Polarität des Verstärkers müssen also der Plus- (70-100V) und Minus-Polarität (COM) des Lautsprechereingangs zugeordnet werden.
• Als Anschlusshilfe können Sie zweipolige Kabel mit Markierung (z.B. verschiedene Farben) der Polarität verwenden.

4.2 | ANLAGEN MIT KONSTANTER IMPEDANZ (Abb.3)

Die gesamte Lastimpedanz aller Lautsprecher muss mindestens der Nennimpedanz des Verstärkers entsprechen und die Länge der Anschlusskabel auf ein Minimum reduziert sein.

BBM BP/WP Serie | Bedierungsanleitung

5 | FEHLERBEHEBUNG 6 | TECHNISCHE DATEN

PROBLEM LÖSUNG
Kein oder zu leiser Klang	Vergewissern Sie sich, dass das Anschlusskabel zwischen Laufsprecher und Verstärker in erwandfreiem Funktionszusland und richtig angeschlossen ist.
	Vergewissern Sie sich, dass der Leistungswahlschafter des Laufsprechers richtig eingestellt ist, d.h. keine alzu niedrige Leistung gewählt wurde.
Verzerrung	Vergewissern Sie sich, dass der Leistungswahlschafter des Laufsprechers richtig eingestellt ist, d.h. keine alzu hohe Leistung gewählt wurde.
Probleme mit der Klangqualität Quellensignal überprüfen
	Vergewissern Sie sich, dass der Leistungswahlschafter des Laufsprechers richtig eingestellt ist, d.h. keine alzu nicdrige oder hohe Leistung gewählt wurde.

7 | OPTIONALES ZUBEHÖR 8 | NOTES

Satz U-Bügel für Wandmontage

Y-Bügel für Schwenkung und Neigung

DEU Die Informationen in dieser Redienungsanleitung wurden sorgällig reizigiert und kontrolliert. Für mögliche Ungens-, gleiter wird jedoch keinerte Haftung übernommen. Diese Redienungsanleitung kann eine Antwort auf alle Probleme geben, die sei Installation und Verwendung des Gerätes auftreten können. Für die bereinstellung weiterer informieren und Tips stehen werden wir ihnen gerne zur Verfügung. Die Firma A.F.B. industrielle Skern für Saon- und Persicherschaden, die in Zusammenhang mit der Verwendung oder dem nicht korrekten Funktionären des Geräts auftreten, nicht heftbar gemacht werden: A.F.B. Industrielle Skr schüll sich das Rechn, auf Andration technischer Daten und der Produkzeptik ohne Vorändigung vor.
