Type de produit	Cisaille à double tranchant portative
Marque	Fein
Modèle	BSS 2.0 E
Tension d'alimentation	230 V
Fréquence	50 Hz
Puissance absorbée	500 W
Nombre de courses à vide	2 000 min⁻¹
Poids selon EPTA	2,5 kg
Épaisseur max. acier (400 N/mm²)	2,0 mm
Épaisseur max. acier (600 N/mm²)	1,5 mm
Épaisseur max. aluminium (250 N/mm²)	2,5 mm
Rayon intérieur min. (coupes curvilignes)	20 mm
Classe de protection	II (double isolation)
Niveau de pression acoustique LpA	78 dB(A)
Niveau d'intensité acoustique LwA	89 dB(A)
Valeur d'émission vibratoire (ah)	6,5 m/s²
Incertitude K	1,5 m/s²
Outils de travail	Couteaux réaffûtables (mors et couteau)
Utilisation prévue	Coupe à sec de tôles (acier, aluminium)
Entretien	Souffler les ouïes de ventilation à l'air comprimé sec
Accessoires inclus	Poignée auxiliaire, clé

FOIRE AUX QUESTIONS - BSS 2.0 E Fein

Comment mettre en marche et arrêter la cisaille BSS 2.0 E ?

La mise en marche s'effectue en actionnant l'interrupteur prévu à cet effet (symbole marche). L'arrêt se fait en relâchant l'interrupteur. Assurez-vous que l'appareil est débranché avant tout réglage.

Quelle épaisseur de tôle peut-on couper avec le BSS 2.0 E ?

L'épaisseur maximale dépend du matériau : 2,0 mm pour l'acier jusqu'à 400 N/mm², 1,5 mm pour 600 N/mm² et 2,5 mm pour l'aluminium jusqu'à 250 N/mm².

Peut-on couper des courbes avec cette cisaille ?

Oui, le modèle BSS 2.0 E est conçu pour les coupes curvilignes. Le rayon intérieur minimum est de 20 mm. Le couteau pour coupes curvilignes (symbole) doit être utilisé.

Comment entretenir les couteaux ?

Les mors et le couteau du BSS 2.0 E sont réaffûtables. En cas d'usure, vous pouvez les affûter ou les remplacer. Consultez la liste des pièces de rechange sur www.fein.com.

Quelle protection porter lors de l'utilisation ?

Portez des lunettes de sécurité, une protection auditive, des gants et un tablier. Utilisez un masque antipoussières si nécessaire. La protection oculaire doit arrêter les débris volants.

Comment nettoyer l'outil électrique ?

Nettoyez régulièrement les ouïes de ventilation avec des outils non métalliques. Soufflez de l'air comprimé sec et sans huile à travers les ouïes pour éliminer les poussières conductrices.

Puis utiliser la cisaille sur un groupe électrogène ?

Oui, à condition que le groupe électrogène ait une puissance suffisante et soit conforme à la norme ISO 8528 (modèle G2). Le facteur de distorsion harmonique ne doit pas dépasser 10 %.

Que faire si le câble d'alimentation est endommagé ?

Le câble doit être remplacé par le fabricant ou son représentant. N'utilisez pas l'outil avec un câble endommagé, car cela présente un risque d'électrocution.

Comment changer les couteaux ?

Débranchez l'outil. Retirez les vis de fixation des couteaux usés. Montez les nouveaux couteaux en respectant leur orientation. Serrez les vis. Pour le BSS 2.0 E, les mors et le couteau sont réaffûtables.

Où trouver la déclaration de conformité ?

La déclaration de conformité est fournie à la dernière page de la notice d'utilisation. Elle confirme que l'outil respecte les directives de l'Union Européenne.

MODE D'EMPLOI BSS 2.0 E Fein

Traduction de la notice originale.

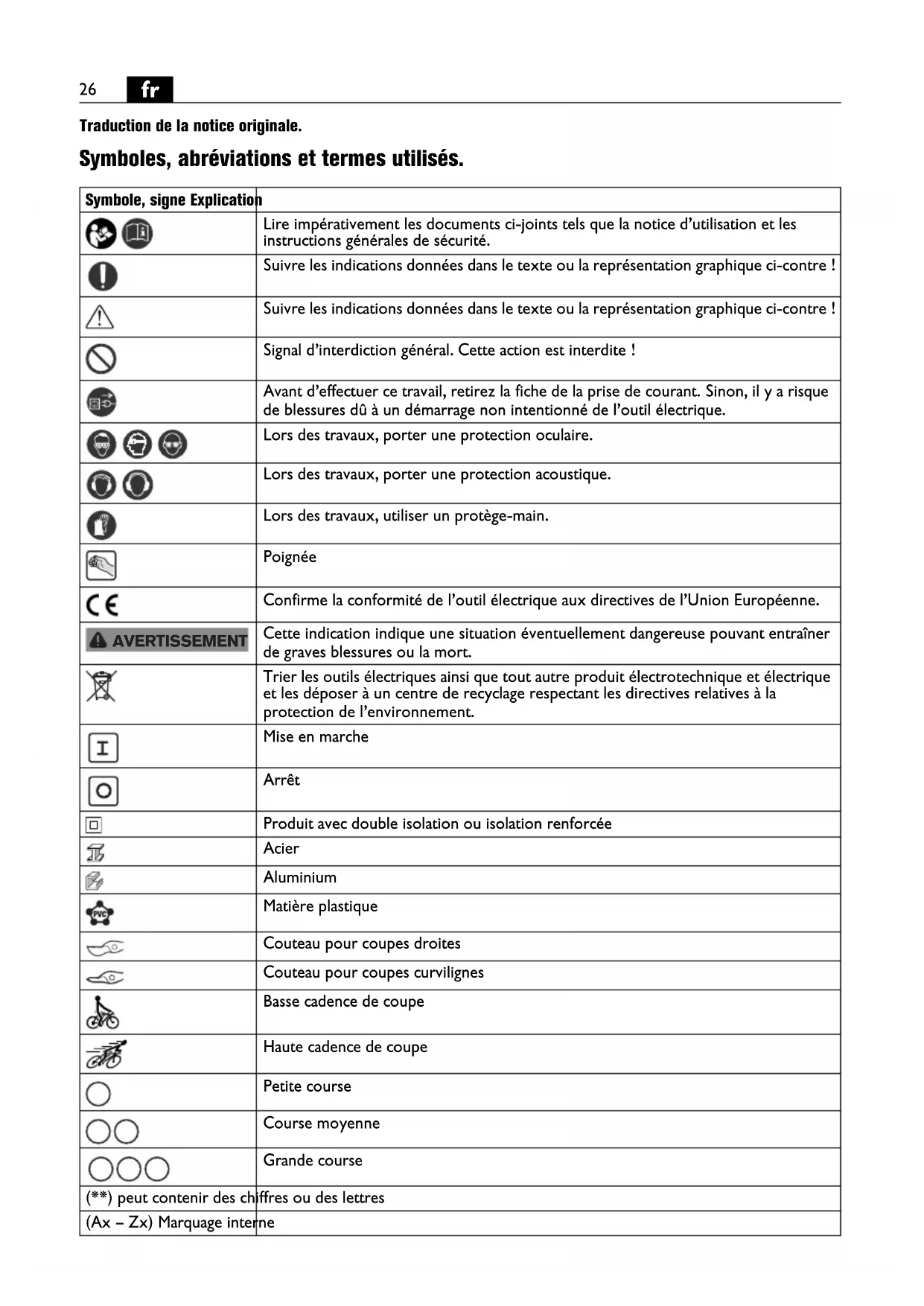

Symboles, abréviations et termes utilisés.

Symbole, signe Explication
		Lire impérativement les documents ci-joints tels que la notice d’utilisation et les instructions générales de sécurité.
		Suivre les indications données dans le texte ou la représentation graphique ci-contre !
		Suivre les indications données dans le texte ou la représentation graphique ci-contre !
		Signal d’interdiction général. Cette action est interdite !
		Avant d’effectuer ce travail, retirez la fiche de la prise de courant. Sinon, il y a risque de blessures dû à un démarrage non intentionné de l’outil électrique.
	[W4ZS]	Lors des travaux, porter une protection oculaire.
		Lors des travaux, porter une protection acoustique.
		Lors des travaux, utiliser un protège-main.
		Poignée
		Confirme la conformité de l’outil électrique aux directives de l’Union Européenne.
		Cette indication indique une situation éventuellement dangereuse pouvant entraîner de graves blessures ou la mort.
[BZ23]		Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l’environnement.
		Mise en marche
		Arrêt
[SIGNAT]		Produit avec double isolation ou isolation renforcée
[SIGNAT]		Acier
[SIGNAT]		Aluminium
		Matière plastique
[0198]		Couteau pour coupes droites
[SIGNAT]		Couteau pour coupes curvilignes
[BH7D]		Basse cadence de coupe
		Haute cadence de coupe
		Petite course
		Course moyenne
		Grande course
(**) peut contenir des chiffres ou des lettres
(Ax - Zx) Marquage interne

Signe Unité internationale Unité nationale Explication
P_1	W W Puissance absorbée
P_2	W W Puissance utile
n_0	/min, min ^-1 , rpm,r/min	tr/min Nombre de courses à vide
n_S	m/min m/min Vitesse	de coupe
UV V Tension de référence
fHz	Hz	Fréquence
M...	mm	mm	Dimension, filetage métrique
∅	mm	mm	Diamètre d'un élément
Fe 400	mm	mm	Epaisseur max. du matériau en acier jusqu'à 400 N/mm ^2
Fe 600	mm	mm	Epaisseur max. du matériau en acier jusqu'à 600 N/mm ^2
Fe 800	mm	mm	Epaisseur max. du matériau en acier jusqu'à 800 N/mm ^2
Al 250	mm	mm	Epaisseur max. du matériau en aluminium jusqu'à 250 N/mm ^2
	mm	mm	Diamètre d'insertion
	mm	mm	Rayon intérieur pour découpes curvilignes, min.
	kg	kg	Poids suivant EPTA-Procedure 01
L_pA	dB dB	Niveau de pression acoustique
L_wA	dB dB	Niveau d'intensité acoustique
L_pCpeak	dB dB	Niveau max. de pression acoustique
K...			Incertitude
a	m/s ^2	m/s ^2	Valeur d'émission vibratoire suivant EN 62841 (somme vectorielle des trois axes directionnels)
a_h	m/s ^2	m/s ^2	Valeur d'émission vibratoire
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Unités de base et unités dérivées du système inter-national SI.

Lisez tous les avertissements de sécurité et toutes les ins-

tructions. Ne pas suivre les avertissements et instructions peut donner lieu à une électrocution, un incendie et/ou une blessure sérieuse.

Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.

N'utilisez pas cet outil électrique avant d'avoir soigneusement lu et compris à fond cette notice d'utilisation ainsi que les « Instructions générales

de sécurité » (réf. documents 3 41 30 465 06 0).

Conservez ces documents pour une utilisation ultérieure et joignez-les à l'outil électrique en cas de transmission ou de vente à une tierce personne.

De même, respectez les dispositions concernant la prévention des accidents du travail en vigueur dans le pays en question.

Conception de l'outil électrique :

BLS [**]: cisaille à tôle portative conçue pour la coupe à sec de tôles pour une utilisation à l'abri des intempéries avec les outils de travail et les accessoires autorisés par Fein.

BSS (**) : cisaille à double tranchant portative conçue pour la coupe à sec de tôles et des coupes en courbe pour une utilisation à l'abri des intempéries avec les outils de travail et les accessoires autorisés par Fein. Cet outil électrique est également conçu pour fonctionner sur des groupes électrogènes d'une puissance suffisante correspondant à la norme ISO 8528, classe de modèle G2. Cette norme n'est pas respectée si le facteur de distorsion harmonique dépasse 10 %. En cas de doute, informez-vous sur le groupe électrogène utilisé.

Instructions particulières de sécurité.

Utilisez la(les) poignée(s) auxiliaire(s) fournie(s) avec l'outil. La perte de contrôle peut provoquer des blessures.

Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d'arrêter les petits fragments abrasifs ou des pièces à usiner.

La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le masque respiratoire doit être capable de filtrer les particules produites par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.

Bloquez la pièce à travailler. Une pièce à travailler serrée par un dispositif de serrage est fixée de manière plus sûre que si elle est seulement tenue de la main.

Il est interdit de visser ou de riveter des plaques ou des repères sur l'outil électrique. Une isolation endommagée ne présente aucune protection contre une électrocution. Utilisez des autocollants.

N'utilisez pas des accessoires qui n'ont pas été spécialement conçus ou autorisés par le fabricant de l'outil électrique. Le seul fait qu'un accessoire puisse être monté sur votre outil électrique ne garantit pas une utilisation sans risque.

Nettoyez régulièrement les ouïes de ventilation de l'outil électrique avec des outils non-métalliques. La ventilation du moteur aspire la poussière à l'intérieur du carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électriques.

Ne dirigez pas l'outil électrique vers vous-même ou vers d'autres personnes ou des animaux. Il y a un danger de blessure causé par des outils de travail tranchants ou chauds.

Avant la mise en service, assurez-vous que le câble de raccordement et la fiche sont en parfait état.

Recommandation : Faites toujours fonctionner l'outil électrique sur un réseau électrique équipé d'un disjoncteur différentiel 30 mA max.

Vibrations mains-bras

L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée conformément à la norme EN 62841 et peut être utilisée pour une comparaison d'outils électriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation indiquée correspond aux utilisations principales de l'outil électrique. Si, toutefois, l'outil électrique était utilisé pour d'autres applications, avec d'autres outils de travail ou en cas d'un entretien insuffisant, l'amplitude d'oscillation pourrait être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée du travail. Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou allumé, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail. Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets des vibrations, tels que par exemple : entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.

Instructions d'utilisation.

Ne guider l'outil électroportatif contre la pièce à travailler que lorsque l'appareil est en marche.

Durant la coupe, tenez l'outil électrique bien perpendiculairement par rapport à la surface de la pièce (BLS 1.6 E (**) et BLS 2.5 E (**)).

Guidez l'outil électrique uniformément et en effectuant une avance modérée dans le sens de la coupe. Une avance trop forte réduit considérablement la durée de vie des outils de travail.

Ne coupez pas les tôles à l'endroit des soudures. Ne coupez pas de tôles superposées dont l'épaisseur totale dépasse l'épaisseur maximale prévue.

BLS 1.6 E, BLS 2.5 E (**) : Pour augmenter la durée de vie des couteaux, il est recommandé d'appliquer du lubrifiant le long de la coupe prévue :

- pour les coupes dans la tôle d'acier : pâte de coupe ou huile de coupe,

- pour les coupes dans l'aluminium : pétrole lampant.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ), BSS 2.0 E ( ^** ): Le tracé de coupe doit être exempt de lubrifiant.

N'arrêtez l'outil électrique qu'après l'avoir retiré de la trace de coupe.

Une dégradation de la vitesse de coupe laisse présager une usure des couteaux.

BSS [**]: Pour les découpes en cœur de tôle, voir « Caractéristiques Techniques ».

BSS 1.6 CE (**) : Lors d'incisions, dégagez l'outil électrique du copeau pendant que le moteur est en marche. Découpez des copeaux assez longs.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ): Les mors et le couteau ne sont pas réaffûtables.

BSS 2.0 E (**) : Les mors et le couteau sont réaffûtables.

BSS 2.0 E (**) : Pour une utilisation stationnaire, serrez l'outil électrique dans un étau avec des mordaches en aluminium ou en matière plastique. Serrez l'étau de sorte que l'outil électroportatif soit bien fixé et afin d'éviter son endommagement.

BLS 1.6 CE ( ^ ), BLS 2.5 E ( ^ ): Les couteaux ne sont pas réaffûtables et doivent toujours être remplacés par paires.

Travaux d'entretien et service après-vente.

En cas de conditions d'utilisation extrêmes, lors du travail de matériaux métalliques, des poussières conductrices pourraient se déposer à l'intérieur de l'outil électrique. Ceci pourrait endommager la double isolation de l'outil électrique. Soufflez souvent de l'air comprimé sec et sans huile dans l'intérieur de l'outil électrique à travers les ouïes de ventilation et placez un dispositif différentiel à courant résiduel (DDR) en amont.

Les produits ayant été en contact avec de l'amiante ne doivent pas être réparés. Éliminez les produits contaminés par l'amiante conformément aux dispositions nationales relatives à l'élimination de déchets contenant de l'amiante.

Si le câble d'alimentation de l'outil électrique est endommagé, le faire remplacer par le fabricant ou son représentant.

Vous trouverez la liste actuelle des pièces de rechange pour cet outil électroportatif sur notre site www. fein. com.

Si nécessaire, vous pouvez remplacer vous-même les éléments suivants : Accessoires, mors (BSS (**))

Garantie.

La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant. Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec l'outil électrique.

Déclaration de conformité.

L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la dernière page de la présente notice d'utilisation.

Dossier technique auprès de : C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Protection de l'environnement, recyclage.

Rapportez les emballages, les outils électriques hors d'usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.
