BSS 2.0 E - Käärid Fein - Tasuta kasutusjuhend

Toote tüüp	Kahe teraga kaasaskantav püstlõikur
Mark	Fein
Mudel	BSS 2.0 E
Toitepinge	230 V
Sagedus	50 Hz
Sisendvõimsus	500 W
Tühikäigu löökide arv	2 000 min⁻¹
Kaal vastavalt EPTA-le	2,5 kg
Maksimaalne terase paksus (400 N/mm²)	2,0 mm
Maksimaalne terase paksus (600 N/mm²)	1,5 mm
Maksimaalne alumiiniumi paksus (250 N/mm²)	2,5 mm
Minimaalne sisemine raadius (kõverad lõiked)	20 mm
Kaitseklass	II (kahekordne isolatsioon)
Helirõhutase LpA	78 dB(A)
Helivõimsustase LwA	89 dB(A)
Vibratsiooni emissiooniväärtus (ah)	6,5 m/s²
Määramatus K	1,5 m/s²
Tööriistad	Teritavad noad (lõuad ja nuga)
Sihtotstarve	Lehtmetalli (teras, alumiinium) kuivlõikamine
Hooldus	Puhuge ventilatsiooniavasid kuiva suruõhuga
Kaasasolevad tarvikud	Abikäepide, võti

Korduma kippuvad küsimused - BSS 2.0 E Fein

Kuidas käivitada ja peatada püstlõikur BSS 2.0 E?

Käivitamine toimub selleks ettenähtud lüliti (sümbol sisse) abil. Peatamine toimub lüliti vabastamisega. Enne mis tahes reguleerimist veenduge, et seade on vooluvõrgust lahti ühendatud.

Millist lehe paksust saab lõigata BSS 2.0 E-ga?

Maksimaalne paksus sõltub materjalist: 2,0 mm terasel kuni 400 N/mm², 1,5 mm 600 N/mm² puhul ja 2,5 mm alumiiniumil kuni 250 N/mm².

Kas selle püstlõikuriga saab lõigata kõveraid?

Jah, mudel BSS 2.0 E on mõeldud kõverate lõigete tegemiseks. Minimaalne sisemine raadius on 20 mm. Tuleb kasutada kõverate lõigete nuga (sümbol).

Kuidas hooldada nuge?

BSS 2.0 E lõuad ja nuga on teritatavad. Kulumise korral saate neid teritada või vahetada. Vaadake varuosade loendit veebisaidil www.fein.com.

Milliseid kaitsevahendeid kasutamisel kanda?

Kandke kaitseprille, kuulmiskaitsevahendeid, kindaid ja põlle. Vajadusel kasutage tolmumaski. Silmade kaitse peab peatama lendavad osakesed.

Kuidas puhastada elektrilist tööriista?

Puhastage regulaarselt ventilatsiooniavasid mittemetallist tööriistadega. Puhuge kuiva ja õlivaba suruõhku läbi avade, et eemaldada juhtiv tolm.

Kas ma saan püstlõikurit kasutada generaatoriga?

Jah, eeldusel, et generaatoril on piisav võimsus ja see vastab standardile ISO 8528 (mudel G2). Harmooniliste moonutustegur ei tohi ületada 10%.

Mida teha, kui toitekaabel on kahjustatud?

Kaabel tuleb asendada tootja või tema esindaja poolt. Ärge kasutage tööriista kahjustatud kaabliga, kuna see kujutab endast elektrilöögi ohtu.

Kuidas nuge vahetada?

Ühendage tööriist vooluvõrgust lahti. Eemaldage kulunud nugade kinnituskruvid. Paigaldage uued noad, järgides nende orientatsiooni. Pingutage kruvid. BSS 2.0 E puhul on lõuad ja nuga teritatavad.

Kust leida vastavusdeklaratsioon?

Vastavusdeklaratsioon on esitatud kasutusjuhendi viimasel leheküljel. See kinnitab, et tööriist vastab Euroopa Liidu direktiividele.

KASUTUSJUHEND BSS 2.0 E Fein

Originaalkasutusjuhendi tõlge.

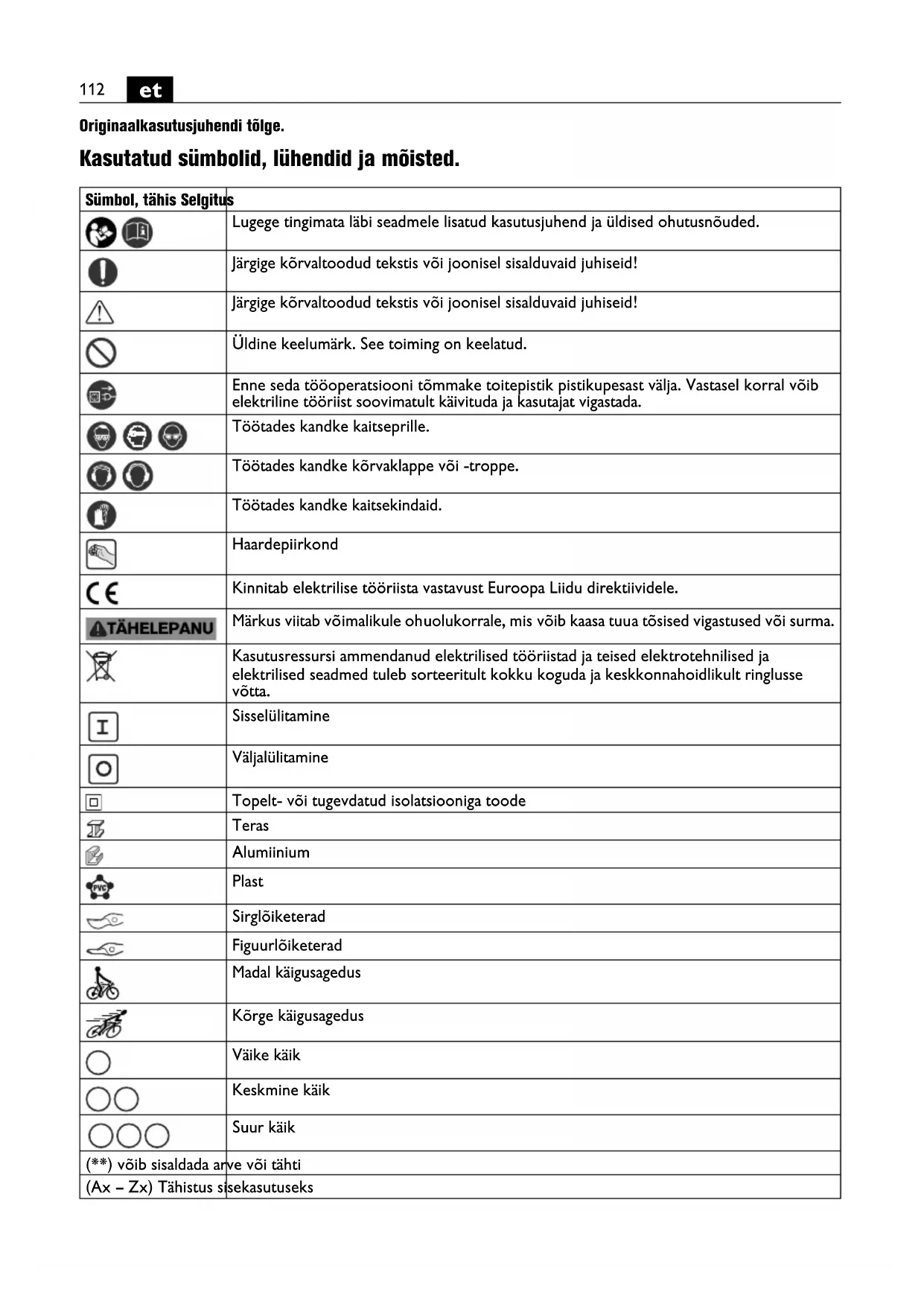

Kasutatud sümbolid, lühendid ja möisted.

Sümbol, tähis Selgitus
	Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded.
	Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid!
	Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid!
	Üldine keelumärk. See toiming on keelatud.
	Enne seda tööoperatsiooni tömmake toitepistik pistikupesast välja. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada.
	Töötades kandke kaitseprille.
	Töötades kandke kõrvaklappe või -troppe.
[BKXZ]	Töötades kandke kaitsekindaid.
	Haardepiirkond
	Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele.
	Märkus viitab võimalikule ohuolukorrare, mis võib kaasa tuua tõsised vigastused või surma.
	Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta.
	Sisselülitamine
	Väljalülitamine
	Topelt- või tugevdatud isolatsiooniga toode
	Teras
	Alumiinium
[SAHX]	Plast
	Sirglõiketerad
	Figuurlõiketerad
	Madal käigusagedus
	Kõrge käigusagedus
[DZCB]	Väike käik
	Keskmine käik
	Suur käik
(**) võib sisaldada arve või tähti
(Ax – Zx) Tähistus sõsekasutuseks

Tähis Rahvusvahelineühik		Riiklik ühik Selgitus
P_1	W W Sisendvõimsus
P_2	W W Väljundvõimsus
n_0	/min, min ^-1 , rpm,r/min	/min Tühikäigusagedus
n_S	m/min m/min Lõikekiirus
UV	V	N	im i
fHz Hz Sagedus
M...	mm	mm	Meetermöõdustik
∅	mm	mm	Detaili läbimõõt
Fe 400	mm	mm	Toorikumax paksus terases kuni 400 N/mm ^2
Fe 600	mm	mm	Materjali max paksus terases kuni 600 N/mm ^2
Fe 800	mm	mm	Materjali max paksus terases kuni 800 N/mm ^2
Al 250	mm	mm	Tooriku max paksus alumiiniumis kuni 250 N/mm ^2
	mm	mm	Siselõigete jaoks ettepuuritava ava läbimõõt
	mm	mm	Min sisekurviraadius
	kg	kg	Kaal EPTA-Procedure 01 järgi
L_pA	dB dB	Helirõhu tase
L_wA	dB dB	Helivõimsuse tase
L_pCpeak	dB dB	Helirõhu maksimaalne tase
K...			Mõõtemääramatus
a	m/s ^2	m/s ^2	Vibratsioonitase EN 62841 järgi (kolme suuna vektorsumma)
a_h	m/s ^2	m/s ^2	Vibratsioon
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Rahvusvahelise möõtühikute süsteemiSlpõhiühikud ja tuletatud ühikud.

Tööohutus.

TÄHELEPANU

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste

eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.

Enne elektrilise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr

3 41 30 465 06 0). Hoidke kõik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.

Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.

Elektrilise tööriista otstarve:

BLS ( ^** ): käsitsi juhitavad plekikäärid pleki kuivlöikamiseks, kasutades Fein poolt heakskiidetud tarvikuid ja lisavarustust; töötada tuleb kuivas ja veekindlas keskkonnas.

BSS ( ^** ): käsitsi juhitavad lõikekäärid pleki kuivlõikamiseks ja figuurlõigete tegemiseks, kasutades Fein poolt heakskiidetud tarvikuid ja lisavarustust; töötada tuleb kuivas ja veekindlas keskkonnas.

Elektrilist tööriista saab ühendada ka piisava võimsusega vahelduvvoolugeneraatoriga, mis vastab standardile ISO 8528, klassile G2. Standardiga vastavus puudub eeskätt siis, kui nn moonutustegur ületab 10 %.

Vajaduse korral hankige kasutatud generaatori kohta teavet.

Ohutusalased erinõuded.

Kasutage seadme tarnekomplekti kuuluvaid

lisakäepidemeid. Kontrolli kaotus seadme üle võib põhjustada vigastusi.

Kandke isikukaitsevahendeid. Kasutage vastavalt

kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste

osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist.

Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides.

Elektrilisele tööriistale ei tohi kruvide või neetidega

kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest. Kasutage kleebiseid.

Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd.

Puhastage seadme ventilatsiooniavasid regulaarselt mittemetalliliste tööriistadega. Mootori ventilaator tömbab tolmu korpusse. Metallitolmu liigne kogunemine vöib olla ohtlik.

Ärge suunake elektrilist tööriista iseenda, teiste inimeste ega loomade poole. Teravad või kuumad tarvikud võivad tekitada vigastusi.

Enne tööriista töölerakendamist kontrollige toitejuhet ja toitepistikut kahjustuste suhtes.

Soovitus: Kasutage elektrilist tööriista alati koos rikkevoolukaitselülitiga (RCD), mille rakendumisvool on 30 mA või väiksem.

Käe-randme-vibratsioon

Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 62841 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.

Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase köikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada.

Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi jooksul tunduvalt vähendada.

Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.

Tööjuhised.

Viige tööriist toorikuga kokku alles sisselülitatult.

Lõikamisel hoidke elektrilist tööriista tooriku pinna suhtes võimalikult vertikaalselt (BLS 1.6 E (**) ja B L S 2 . 5 E ( ** ) ).

Juhtige tööriista ühtlase ja mõõduka ettenihkega löike tegemise suunas. Liiga tugev ettenihe vähendab tarvikute tööaega tunduvalt.

Ärge lõigake plekki keevisõmblustest. Ärge lõigake mitmekihilist plekki, mille paksus ületab materjali ettenähtud paksuse.

BLS 1.6 E, BLS 2.5 E ( ^** ): Lõiketerade tööea pikendamiseks on soovitav kanda piki kavandatud lõikejoont määret:

- terasplekis tehtavate lõigete puhul: lõikepastat või lõikeõli,

- alumiiniumis tehtavate lõigete puhul: petrooleumi.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ), BSS 2.0 E ( ^** ): Löikejoon peab olema puhas ja määrdevaba.

Lülitage elektriline tööriist välja alles siis, kui olete selle lõigatavast materjalist välja tõmmanud.

Kulunud teradest annab tunnistust ettenihkejõu tunduva suurendamise vajadus ning väiksem tööjõudlus.

BSS [**]: Siseväljalõike tegemiseks tuleb ette puurida auk, vt „Tehnilised andmed“.

BSS 1.6 CE ( ^** ): Sisselõigete tegemisel tömmake töötava mootoriga elektriline tööriist laastudest eemale.

Pikemad laastud lõigake maha.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ): Lõiketerasid ja lõikepakke ei saa teritada.

BSS 2.0 E [**]: Lõiketerasid ja lõikepakke saab teritada.

BSS 2.0 E (**) : Statsionaarseks kasutamiseks kinnitage elektriline tööriist kruustangide vahele, mille kaitsepakid on valmistatud alumiiniumist või plastist.

Pingutage kruustange vastavalt vajadusele kinni nii palju, et tarvik püsib kindlalt kohal ja ei saa kahjustada.

BLS 1.6 CE ( ^ ), BLS 2.5 E ( ^ ): Lõiketerasid ei saa teritada ja need tuleb alati välja vahetada paarina.

Korrashoid ja hooldus.

Äärmuslike töötingimuste korral vöib metallide töötlemisel koguneda seadmesse elektritjuhtivat tolmu. Seadme

kaitseisolatsioon võib kahjustuda. Ventilatsiooniavade kaudu puhastage elektrilise tööriista sisemust sageli kuiva ja õlivaba suruõhuga ning kasutage rikkevoolukaitselülitit (Fl).

Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele.

Kui elektrilise tööriista ühendusjuhe on kahjustada saanud, peab selle välja vahetama tootja või tootja volitatud isik.

Elektrilise tööriista varuosade ajakohastatud loetelu leiate Internetist veebilehelt www.fein.com.

Vajaduse korral võite ise välja vahetada järgmisi detaile: tarvikud, lõikepakid (BSS (**))

Garantii.

Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile.

Elektrilise tööriista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.

Vastavusdeklaratsioon.

Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele.

Tehnilised dokumendid on saadaval aadressil:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Keskkonnakaitse, utiliseerimine.

Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta.
