| ประเภทผลิตภัณฑ์ | กรรไกรตัดเหล็กสองคมแบบพกพา |
| ยี่ห้อ | Fein |
| รุ่น | BSS 2.0 E |
| แรงดันไฟฟ้า | 230 V |
| ความถี่ | 50 Hz |
| กำลังไฟฟ้าที่ดูดซับ | 500 W |
| จำนวนรอบเดินเบา | 2,000 min⁻¹ |
| น้ำหนักตาม EPTA | 2.5 kg |
| ความหนาเหล็กสูงสุด (400 N/mm²) | 2.0 mm |
| ความหนาเหล็กสูงสุด (600 N/mm²) | 1.5 mm |
| ความหนาอะลูมิเนียมสูงสุด (250 N/mm²) | 2.5 mm |
| รัศมีภายในต่ำสุด (ตัดโค้ง) | 20 mm |
| ระดับการป้องกัน | II (ฉนวนสองชั้น) |
| ระดับความดันเสียง LpA | 78 dB(A) |
| ระดับความเข้มเสียง LwA | 89 dB(A) |
| ค่าการสั่นสะเทือน (ah) | 6.5 m/s² |
| ความไม่แน่นอน K | 1.5 m/s² |
| เครื่องมือทำงาน | มีดที่สามารถลับคมได้ (ปากและใบมีด) |
| การใช้งานที่คาดหมาย | ตัดแผ่นโลหะแห้ง (เหล็ก, อะลูมิเนียม) |
| การบำรุงรักษา | เป่าลมแห้งผ่านช่องระบายอากาศ |
| อุปกรณ์ที่ให้มา | ด้ามจับเสริม, ประแจ |
คำถามที่พบบ่อย - BSS 2.0 E Fein
คำถามของผู้ใช้เกี่ยวกับ BSS 2.0 E Fein
0 คำถาม เกี่ยวกับอุปกรณ์นี้ ตอบคำถามที่คุณรู้หรือถามของคุณเอง
ถามคำถามใหม่เกี่ยวกับอุปกรณ์นี้
ดาวน์โหลดคำแนะนำสำหรับ กรรไกร ในรูปแบบ PDF ฟรี! ค้นหาคู่มือของคุณ BSS 2.0 E - Fein และนำอุปกรณ์อิเล็กทรอนิกส์ของคุณกลับมาใช้งาน ในหน้านี้มีเผยแพร่เอกสารทั้งหมดที่จำเป็นสำหรับการใช้งานอุปกรณ์ของคุณ BSS 2.0 E ของแบรนด์ Fein.
คู่มือผู้ใช้ BSS 2.0 E Fein
คำแปลของหนังสือคู่มือการใช้งานฉบับต้นแบบ

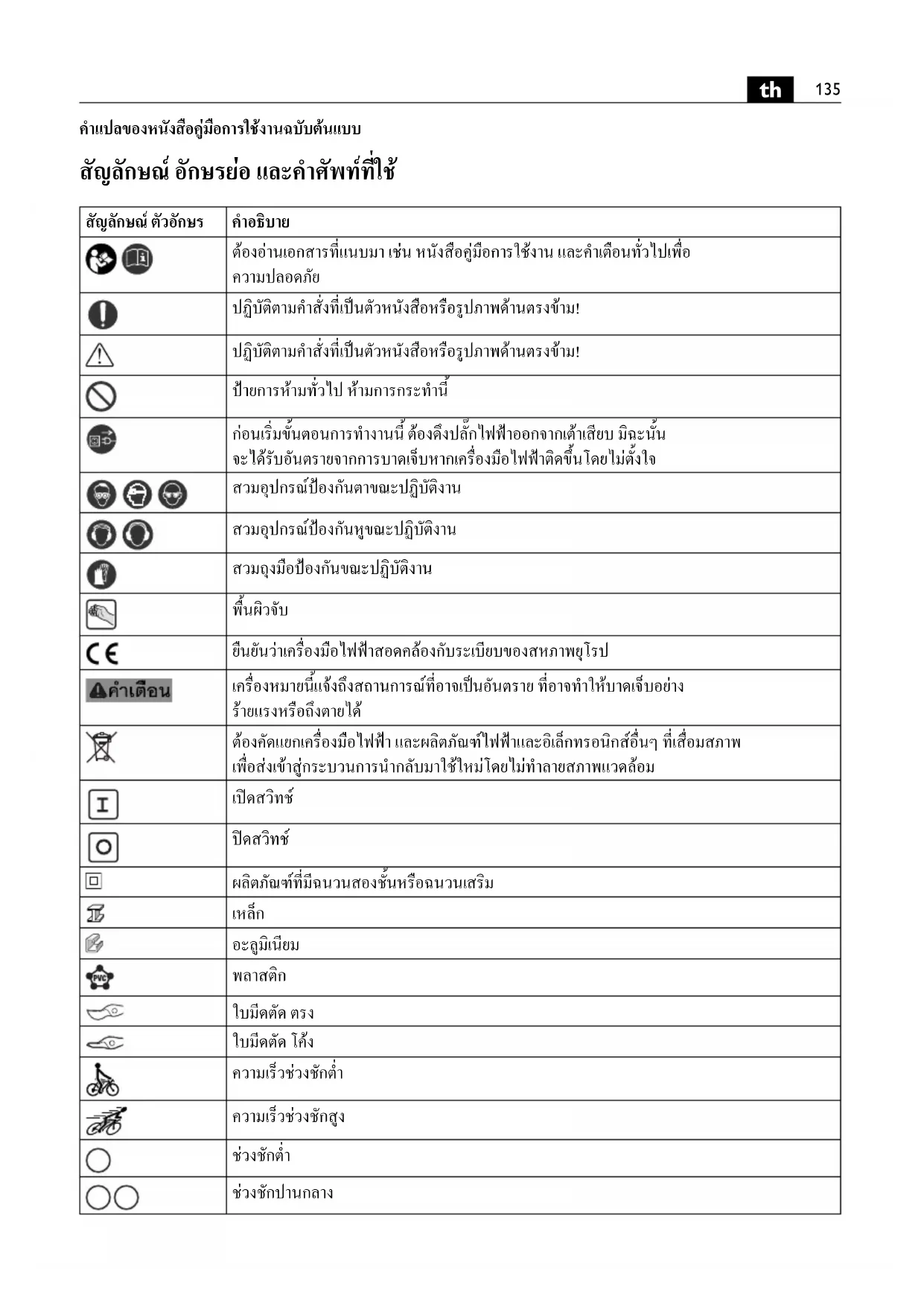

สัญลักษณ์ อักษรย่อ และคำสัพท์ที่ใช้
| สัญลักษณ์ ตัวอักษร | คําอธิบาย |
 | ต้องอ่านเอกสารที่แนบมา เช่น หนังสือคู่มือการใช้งาน และคําเดือนทั่วไปเพื่อความปลอดภัย |
 | ปฏิบัติตามคําสั่งที่เป็นตัวหนังสือหรือรูปภาพค้านตรงข้าม! |
| [DSDD] | ปฏิบัติตามคําสั่งที่เป็นตัวหนังสือหรือรูปภาพค้านตรงข้าม! |
 | ป้ายการห้ามทั่วไป ห้ามการกระท่านี้ |
 | ก่อนเริ่มข้นตอนการทํางานนี้ ด้องดึงปลักไฟฟ้าออกจากเต้าเสียบ มิจะนั้นจะได้รับอันตรายจากการบาดเจ็บหากเครื่องมือไฟฟ้าติดขึ้น โดยไม่ตั้งใจ |
 | รวมอุปกรณ์ป้องกันตาขณะปฏิบัติงาน |
 | รวมอุปกรณ์ป้องกันหูขณะปฏิบัติงาน |
 | รวมถุงมือป้องกันขณะปฏิบัติงาน |
 | พื้นผิวจับ |
 | ยืนยันว่าเครื่องมือไฟฟ้าสอดคล้องกับระเบียบของสหภาพยุโรป |
 | เครื่องหมายนี้แจ้งถึงสถานการณ์ที่อาจเป็นอันตราย ที่อาจทําให้บาดเจ็บอย่างร้ายแรงหรือถึงตายได้ |
 | ต้องคัดแยกเครื่องมือไฟฟ้า และผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์อื่นๆ ที่เสื่อมสภาพเพื่อส่งเข้าสู่กระบวนการнакลับมาใช้ใหม่โดยไม่ทําลายสภาพแวดล้อม |
 | เปิดสวิทช์ |
 | ปิดสวิทช์ |
| [5AH9] | ผลิตภัณฑ์ที่มีฉนวนสองขั้นหรือฉนวนเสริม |
| [500WW] | เหล็ก |
| [5A3H] | อะลูมินเยี่ยม |
 | พลาสติก |
| [5N1X4] | ใบมีดตัด ตรง |
| [7747] | ใบมีดตัด ไค้ง |
 | ความเร็วช่วงซักต่ํา |
 | ความเร็วช่วงซักสูง |
 | ช่วงซักต่ํา |
 | ช่วงซักปานกลาง |
| ○○○ | ช่วงซักสูง |
| (**) | อาจประกอบด้วยตัวเลขและตัวอักษร |
| (Ax - Zx) | การทำเครื่องหมายเพื่อวัตถุประสงค์ภายใน |
| ตัวอักษร | หน่วยการวัด สากล | หน่วยการวัด แห่งชาติ | คําอธิบาย |
| P_1 | W | W | กําลังไฟฟ้าเข้า |
| P_2 | W | W | กําลังไฟฟ้าออก |
| n_0 | /min, min ^-1 , rpm, r/min | rpm | ความเร็วช่วงซักเดินตัวเปล่า |
| n_S | m/min m/min | ความเร็วการตัด | |
| U | V | V | แรงดันไฟฟ้ากําหนด |
| f | Hz Hz | ความถี่ | |
| M... | mm mm | ขนาดของเกลียวเมตริก | |
| ∅ | mm mm | เส้นผ่าศูนย์กลางของชิ้นส่วนกลม | |
| Fe 400 | mm mm | ความหนาชิ้นงานสูงสุด สำหรับเหล็กทนแรงดึงถึงระดับ 400 N/mm ^2 | |
| Fe 600 | mm mm | ความหนาชิ้นงานสูงสุด สำหรับเหล็กทนแรงดึงถึงระดับ 600 N/mm ^2 | |
| Fe 800 | mm mm | ความหนาชิ้นงานสูงสุด สำหรับเหล็กทนแรงดึงถึงระดับ 800 N/mm ^2 | |
| AI 250 | mm mm | ความหนาชิ้นงานสูงสุด สำหรับอะลูมินียมทนแรงดึงถึงระดับ 250 N/mm ^2 | |
| mm mm | เส้นผ่าศูนย์กลางของการเจาะนําร่องสำหรับการตัดออก ด้านใน | ||
| mm mm | รัศมีความได้งต้านใน น้อยที่สุด | ||
| kg kg | น้ําหนักตามระเบียบการ EPTA-Procedure 01 | ||
| L_pA | dB dB | ระดับความดันเสียง | |
| L_wA | dB dB | ระดับความดังเสียง | |
| L_pCpeak | dB dB | ระดับความดันเสียงสูงสุด | |
| K... | ความคลาดเคลื่อน | ||
| a | m/s ^2 | m/s ^2 | ค่าความสั่นสะเทือนตามมาตรฐาน EN 62841 (ผลรวมเชิงเวกเตอร์ของสามที่ศทาง) |
| a_h | m/s ^2 | m/s ^2 | ค่าความสั่นสะเทือน |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | หน่วยฐาน และ หน่วยอนุพันธ์ จากระบบหน่วยระหว่างประเทศSI |
เพื่อความปลอดภัยของท่าน
⚠️คำเตือน
ต้องอ่านคำเตือนเพื่อความปลอดภัยและ คำสั่งทั้งหมด การไม่ปฏิบัติตามคำเตือนและ คำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าคูด เกิดไฟใหม่ และ/หรือ ได้รับบาดเจ็บอย่างร้ายแรงเก็บรักษาดำเนื่อนและคำสั่ง หังหมดสำหรับใช้อ้างอิงในภายหลัง
อย่าใช้เครื่องมือไฟฟ้า ก่อนได้อ่านหนังสือคู่มือ การใช้งานนี้ รวมทั้ง "คำเตือนทั่วไปเพื่อความ ปลอดภัย"ที่แนบมา (เอกสารเลขที่ 3 41 30 465 06 0) อย่างละเอียดและเข้าใจอย่างครบถ้วนแล้ว เก็บรักษา เอกสารดังกล่าวสำหรับใช้ในภายหลัง และให้แนบไปกับ เครื่องมือไฟฟ้าหากนำไปแจกจ่ายหรือขาย
กรุณาปฏิบัติตามกฎระเบียบเพื่อความปลอดภัยทาง อุตสาหกรรมที่ใช้ในประเทศไทยเกี่ยวเนื่องด้วยเช่นกัน
ประโยชน์การใช้งานของเครื่องมือไฟฟ้า
BLS (**) : กรรมการตัดแผ่นโลหะใช้มื่อนำทาง สำหรับตัดแผ่นโลหะโดยไม่ต้องให้น้ําให้ทำงานในบริเวณปลอดภัยจาก สภาพอากาศ โดยใช้เครื่องมือและอุปกรณ์ประกอบที Fein แนะนํา
BSS ( ^** ): กรรไกรตัดเชาะร่องใช้มื่อนำทาง สำหรับตัดแผ่น- โลหะ
และWhich一块โดยไม่ต้องให้น้ําให้ทำงานในบริเวณปลอดภัยจากสภาพอากาศ โดยใช้เครื่องมือและอุปกรณ์ประกอบที่ Fein แนะนํา
เครื่องมือไฟฟ้านี้ยังเหมาะสมำหรับใช้กับเครื่องกำหนดไฟฟ้า กระแสสลับที่มีกระแสไฟฟ้าออกพอเพียงตรงตามมาตรฐาน ISO 8528 ประเภทการออกแบบ G2 หากเครื่องกำหนดไฟฟ้า มีสิ่งที่เรียกกันว่าา Forwardจัยความผิดเพื่อนมากกว่า 10 % เครื่อง กำหนดไฟฟ้าก็จะไม่ตรงตามมาตรฐานนี้เป็นอย่างยิ่ง หากมี ข้อสงสัย กรุณาอ่านเกี่ยวกับเครื่องกำหนดไฟฟ้าที่ท่านใช้
คำเตือนพิเศษเพื่อความปลอดภัย
ใช้ด้ามจับเพิ่ม หากจัดส่งมาพร้อมกับเครื่อง การสูญเสีย การควบคุมอาจทำให้บุคคลบาดเจ็บได้
รวมอุปกรณ์ป้องกันเฉพาะตัว สุดแล้วแต่กรณีให้ใช้กระบัง ป้องกันหน้า รวมแวนตากันลมและผ่าน หรือ แวนตาป้องกัน อันตราย สุดแล้วแต่ความเหมาะสมให้ส่วนหน้ากกันผ่าน รวมประกอบหูป้องกันเสียงดัง รวมถุงมือ และส่วนผ้ากันเปื้อน พิเศษที่สามารถกันผงขัดหรือเศษชิ้นงานออกจากตัวท่านได้ แวนป้องกันตาต้องสามารถหยุดเศษผงที่ปลิวว่อนที่เกิดจากการปฏิบัติงานแบบต่างๆ ได้ การได้ยินเสียงดังมากเป็นเวลา นานอาจทำให้ท่านสูญเสียการได้ยิน
ยืดขึ้นงานให้มั่นคง ชิ้นงานที่ถูกจับค้วยอุปกรณีย์ดหนีบหรือ ปากาจับ จะมั่นคงกว่าการจับด้วยมือ
อย่าตอกหมุดหรือขันสกรูเพื่อติดป้ายชื่อและเครื่องหมายใดๆ เช้ากับเครื่องมือไฟฟ้า หากฉนวนหุ้ม'hํารุด จะป้องกันไฟฟ้าดูด ไม่ได้ขอแนะนำให้ใช้ป้ายติดการ
อย่าใช้อุปกรณ์ประกอบที่บริษัทผู้ผลิตเครื่องมือไฟฟ้าไม่ได้ออกแบบไวโ Locยเจพาะและไม่ได้แนะนําให้ใช้ ด้วยเหตุผลเพียงเพราะว่าอุปกรณ์ประกอบมีขนาดเข้าพอเหมาะสมกับเครื่องมือไฟฟ้าของท่านก็ไม่ได้เป็นการรับรองความปลอดภัยการทำงานแต่อย่างใด
ทำความสะอาดช่องระบายอากาศที่เครื่องมือไฟฟ้าตามช่วงเวลาเป็นประจําโดยใช้เครื่องมือที่ไม่ใช้โลหะ เครื่องเป้าลมของมอเตอร์จะดูดฝุ่นเข้าในครอบเครื่อง หากฝุ่นที่ประกอบค้วยโลหะสะสมกันมากเกินไป อาจทำให้เกิดอันตรายจากไฟฟ้าได้
อย่าหันเครื่องมือไฟฟ้าไปยังตัวท่านเอง บุคคลอื่น หรือสัตว์ อันตรายจากการได้รับบาคเจ็บจากเครื่องมือที่ร้อนหรือ แหลมคม
ก่อนเริ่มต้นทำงาน ให้ตรวจสอบสายไฟฟ้าและปลักไฟฟ้าเพื่อ หาจุดชํารุด
ข้อแนะนำ: ใช้เครื่องมือไฟฟ้าทำงานผ่านอุปกรณ์ป้องกันไฟดูด (RCD) ที่มีขนาดกระแสไฟฟ้ากำหนด 30 mA หรือน้อยกว่าเสมอ
การสั่น มือ/แขน
ระดับการสั่นที่ให้ว่าไว่ไนแผ่นข้อมูลนี้วัดตามการทดสอบที่ได้มาตรฐานที่ระบุใน EN 62841 และอาจใช้สำหรับปรียบเทียบเครื่องมือไฟฟ้าหนึ่งกับเครื่องอื่นๆ ได้ ระดับการสั่นยังอาจใช้สำหรับประเมินการสั่นของเครื่องเมื่อใช้งานในเบื้องต้นได้ อีกด้วย
ระดับการสั่นที่ให้วันี้แสดงการใช้งานส่วนใหญ่ของ เครื่องมือไฟฟ้าอย่างไรก็ตีหากเครื่องมือไฟฟ้าลูกใช้เพื่อ ทำงานประเภทอื่น ใช้ว่วมกับอุปกรณ์ประกอบที่ผิดแปลก ไป หรือได้รับการบํารุงรักษาไม่ดีพอ ระดับการสั่นอาจ ผิดแผกไป ปัจจัยเหล่านี้อาจเพิ่มระดับการสั่นอย่างชัดเจน ตลอดระยะเวลาทำงานทั้งหมด
เพื่อประมาณระดับการสั่นให้ได้แน่นอน ควรนำเวลาขณะ เครื่องมือไฟฟ้าปิดสวิทช์ทำงานหรือขณะเครื่องกำลังวิ่งแต่ ไม่ได้ทำงานจริงมาพิจารณาค้วย ปัจจัยเหล่านี้อาจลดระดับ การสั่นอย่างชัดเจนตลอดระยะเวลาทำงานทั้งหมด วางมาตรการเพื่อความปลอดภัยเพิ่มเติมเพื่อปกป้องผู้ใช้งาน เครื่องจากผลกระทบของการสั่น เช่น: บํารุงรักษาเครื่องมือ ไฟฟ้าและอุปกรณ์ประกอบ ทำมือให้อุ่นไว้ จัดระเบียบ ลำดับงาน
คำแนะนำในการปฏิบัติงาน
จับเครื่องมือไฟฟ้าเข้าหาชิ้นงานเมื่อเปิดสวิทช์อยู่เท่านั้น
ขณะตัด ให้จับเครื่องมือไฟฟ้าตั้งตรงให้อยู่ในแนวทางกับ พื้นผิวรัชน์งานเท่าที่เป็นไปได้ (BLS 1.6 E (**) and BLS 2.5 E (**))
เคลื่อนนำเครื่องมือไฟฟ้าอย่างสม่ำเสมอและป้อนเบาฯ ไปใน ทิศทางการตัด การป้อนแรงเกินไปจะลดอายุการใช้งานของ เครื่องมือ
อย่าตัดแผ่นเหล็กตรงรอยเชื่อม อย่าตัดแผ่นที่ช้อนชั้นกันที่มีความหนาเกินความหนาชั้นงานสูงสุด
BLS 1.6 E, BLS 2.5 E ( ^** ): เพื่อเพิ่มอายุการใช้งานของ ใบมีดขอแนะนําให้ทาสารหล่อลื่นเทียบไปตามเส้นที่ตั้งใจ จะตัด:
- สำหรับการตัดในแผ่นเหล็ก: สารหล่อลื่นแบบแป้งเปี่ยก หรือนำ้มันหล่อเย็น
- สำหรับการตัดในอะลูมินีย้ม: ปีไตรเลียม
BSS 1.6 E (**) , BSS 1.6 CE (**) , BSS 2.0 E (**) : เส้นตัด ต้องไม่มีสารหล่อลื่น
อย่าปิดสวิทย์เครื่องมือไฟฟ้าจนกว่าจะได้อาเครื่องออกจาก เส้นทางตัดแล้ว
อาการของใบมีดที่อคือ ต้องเพิ่มแรงป้อนมากขึ้นอย่างเห็น ได้ชัดโดยได้ความคับหน้าการทำงานน้อย
BSS (**) : สำหรับการตัดภายใน ต้องเจาะรูนำก่อน; ดู "ข้อมูลทางเทคนิค"
BSS 1.6 CE ( ^** ): สำหรับการตัดออก ให้ดึงเครื่องมือไฟฟ้าออกจากเศษทิ้งในขณะที่ม่อเตอร์กำลังทำงาน ตัดเศษทิ้งที่ยวออกไป
BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ): ในมีดและแท่งตัด ไม่สามารถน้ำไปลับคมใหม่
BSS 2.0 E (**) : ใบมีดและแท่งตัดสามารถนำไปลับคมใหม่
BSS 2.0 E ( ^** ): สำหรับการทำงานอยู่กับที่ ให้- ยัดเครื่องมือไฟฟ้าใน
ปากาเท่นจับด้วยก้ามหนีบป้องกันทำจากอะลูมินียมหรือ พลาสติก กระชับปากาเท่นจับให้แน่นพอประมาณเพื่อให้ เครื่องมือลูกยืดจับอย่างมั่นคงแต่ไม่ได้รับความเสียหาย
BLS 1.6 CE ( ^ ), BLS 2.5 E ( ^ ): ใบมีดไม่สามารถนำไป ลับคมใหม่ และต้องเปลี่ยนใหม่พร้อมกันทั้งคู่
การช่อมบำรุงและการบริการลูกค้า
เมื่อทำงานกับโลหะในสภาวะการใช้งานหนัก ผุ่น นำไฟฟ้าอาจเข้ามาอยู่ช้างในเครื่องมือไฟฟ้า ซึ่งจะ ส่งผลเสียต่อถนนป้องกันทั้งหมดของเครื่องมือไฟฟ้าได้ ให้ ใช้อภาคอัดที่แห้งและปราศจากน้ํามันเป่า才能够สะอาด ด้านในของเครื่องมือไฟฟ้าผ่านช่องระบายอากาศบ่อยๆ และ ต่ออุปกรณ์ป้องกันไฟดูด (RCD) เข้าบนสายไฟฟ้า
อย่าส่งผลิตภัณฑ์ที่สัมผัสกับแอสเบสทอสไปช่อมแซม กำหนดผลิตภัณฑ์ที่ปนเปื้อนแอสเบสทอสตามข้อบังคับเฉพาะ ประเทศไทยด้วยการกำจัดของเสียที่ประกอบด้วยแอสเบสทอส หากสายไฟฟ้าของเครื่องเสียหายจะต้องส่งเครื่องให้ผู้ผลิต หรือตัวแทนทำการเปลี่ยนให้
รายการอะไรหล่ที่มีอยู่ในปัจจุบันสำหรับเครื่องมือไฟฟ้านี้ กรุณาดูในอินเทอร์เน็ตที่ www.fein.com
หากต้องการ ท่านสามารถเปลี่ยนขิ้นส่วนตั้งต่อไปนี้เองได้: เครื่องมือ แท่งตัด (BSS (**))
การรับประกันและความรับผิดชอบ
การรับประกันสำหรับผลิตภัณฑ์ให้มีผลบังคับตามกฎหมายทางกฎหมายในประเทศไทยที่จำหน่ายผลิตภัณฑ์ นอกจากนี้บริษัท FEIN ยังให้การรับประกันตามคำประกาศรับประกันของบริษัทผู้ผลิต FEIN อีกด้วย
อาจมีเพียงบางส่วนของอุปกรณ์ประกอบที่บรรยายหรือแสดง ในหนังสื่อคู่มือการใช้งานนี้ รวมอยู่ในการจัดส่งเครื่องมือ ไฟฟ้าของท่าน
การรับรองการปฏิบัติตามมาตรฐาน
บริษัท FEIN ขอรับรองโดยรับผิดชอบแต่เพียงผู้เดี่ยว่า ผลิตภัณฑ์นี้สอดคล้องกับข้อกำหนดที่เกี่ยวเนื่องกันที่ระบุ ไว้ในหน้าสุดท้ายของหนังสือคู่มือการใช้งานนี้
เอกสารทางเทคนิคที่:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
การรักษาสภาพแวดล้อมและการกำจัดขยะ
ต้องคัดแยกหีบท่อ เครื่องมือไฟฟ้า และอุปกรณ์ประกอบที่ เสื่อมสภาพ เพื่อส่งเข้าสู่กระบวนการながらบมาใช้ใหม่โดยไม่ ทำลายสภาพแวดล้อม
