Produkto tipas	Nešiojamos dviašmenės žirklės
Prekės ženklas	Fein
Modelis	BSS 2.0 E
Maitinimo įtampa	230 V
Dažnis	50 Hz
Sunaudojama galia	500 W
Tuščiosios eigos smūgių skaičius	2 000 min⁻¹
Svoris pagal EPTA	2,5 kg
Maks. plieno storis (400 N/mm²)	2,0 mm
Maks. plieno storis (600 N/mm²)	1,5 mm
Maks. aliuminio storis (250 N/mm²)	2,5 mm
Min. vidinis spindulys (kreiviniai pjūviai)	20 mm
Apsaugos klasė	II (dviguba izoliacija)
Garso slėgio lygis LpA	78 dB(A)
Garso intensyvumo lygis LwA	89 dB(A)
Vibracijos emisijos vertė (ah)	6,5 m/s²
Neapibrėžtis K	1,5 m/s²
Darbo įrankiai	Pergaląstami peiliai (nasrai ir peilis)
Numatytas naudojimas	Sausas lakštų pjovimas (plienas, aliuminis)
Priežiūra	Išpūsti ventiliacines angas sausu suslėgtu oru
Pridedami priedai	Pagalbinė rankena, raktas

Dažnai užduodami klausimai - BSS 2.0 E Fein

Kaip įjungti ir išjungti BSS 2.0 E žirkles?

Įjungimas atliekamas paspaudžiant tam skirtą jungiklį (įjungimo simbolis). Išjungimas atliekamas atleidžiant jungiklį. Prieš bet kokį reguliavimą įsitikinkite, kad prietaisas yra atjungtas.

Kokio storio lakštą galima pjauti BSS 2.0 E?

Maksimalus storis priklauso nuo medžiagos: 2,0 mm plienui iki 400 N/mm², 1,5 mm plienui iki 600 N/mm² ir 2,5 mm aliuminiui iki 250 N/mm².

Ar galima pjauti kreives šiomis žirklėmis?

Taip, modelis BSS 2.0 E yra skirtas kreiviniams pjūviams. Mažiausias vidinis spindulys yra 20 mm. Turi būti naudojamas peilis kreiviniams pjūviams (simbolis).

Kaip prižiūrėti peilius?

BSS 2.0 E nasrai ir peilis yra pergaląstami. Susidėvėjus galite juos pagaląsti arba pakeisti. Atsarginių dalių sąrašą rasite www.fein.com.

Kokias apsaugos priemones dėvėti naudojant?

Dėvėkite apsauginius akinius, klausos apsaugą, pirštines ir prijuostę. Jei reikia, naudokite apsauginę kaukę nuo dulkių. Akių apsauga turi sulaikyti skrendančias daleles.

Kaip valyti elektrinį įrankį?

Reguliariai valykite ventiliacines angas nemetaliniais įrankiais. Per angas pūskite sausą, be alyvos suslėgtą orą, kad pašalintumėte laidžias dulkes.

Ar galiu naudoti žirkles su generatoriumi?

Taip, su sąlyga, kad generatorius turi pakankamą galią ir atitinka ISO 8528 (G2 modelis) standartą. Harmoninių iškraipymų faktorius neturi viršyti 10%.

Ką daryti, jei maitinimo laidas yra pažeistas?

Kabelį turi pakeisti gamintojas arba jo atstovas. Nenaudokite įrankio su pažeistu kabeliu, nes tai kelia elektros smūgio pavojų.

Kaip pakeisti peilius?

Atjunkite įrankį. Išsukite susidėvėjusių peilių tvirtinimo varžtus. Sumontuokite naujus peilius laikydamiesi jų orientacijos. Priveržkite varžtus. BSS 2.0 E nasrai ir peilis yra pergaląstami.

Kur rasti atitikties deklaraciją?

Atitikties deklaracija pateikiama paskutiniame naudojimo instrukcijos puslapyje. Ji patvirtina, kad įrankis atitinka Europos Sąjungos direktyvas.

NAUDOJIMO INSTRUKCIJA BSS 2.0 E Fein

Originalios instrukcijos vertimas.

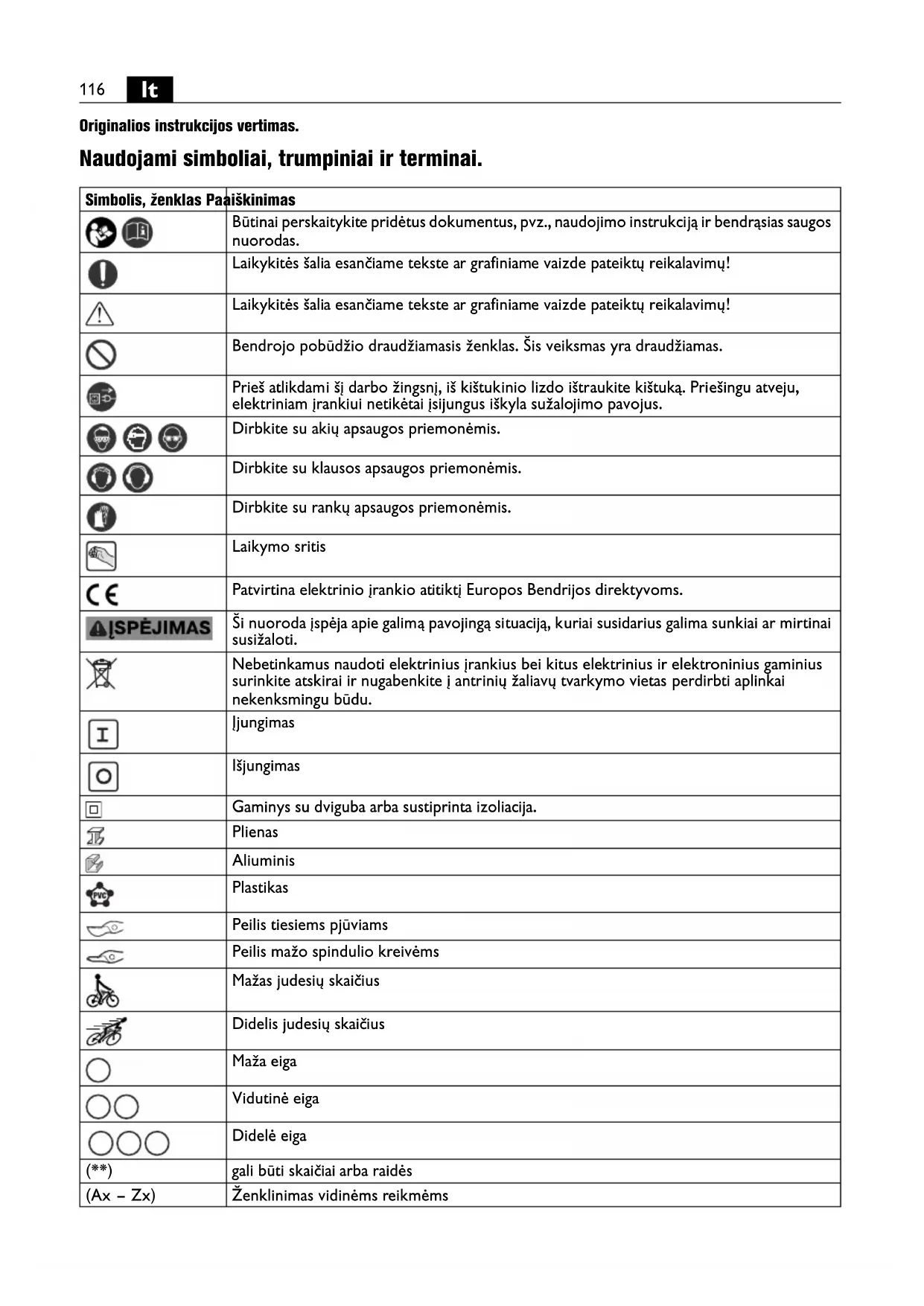

Naudojami simboliai, trumpiniai ir terminai.

Simbolis, ženklas Paaiškinimas
		Būtinai perskaitykite pridėtus dokumentus, pvz., naudojimo instrukciją ir bendrąsias saugos nuorodas.
		Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų!
		Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų!
		Bendrojo pobūdžio draudžiamasis ženklas. Šis veiksmas yra draudžiamas.
		Prieš atlikdami šį darbo žingsnį, iš kištukinio lizdo ištraukite kištuką. Priešingu atveju, elektriniam įrankiui netikėtai įsijungus iškyla sužalojimo pavojus.
		Dirbkite su akių apsaugos priemonėmis.
		Dirbkite su klausos apsaugos priemonėmis.
		Dirbkite su rankų apsaugos priemonėmis.
		Laikymo sritis
		Patvirtina elektrinio įrankio atitiktį Europos Bendrijos direktyvoms.
SPĖJIMAS		Ši nuoroda įspėja apie galimą pavojingą situaciją, kuriai susidarius galima sunkiai ar mirtinai susižaloti.
		Nebetinkamus naudoti elektrinius įrankius bei kitus elektrinius ir elektroninius gaminius surinkite atskirai ir nugabenkite į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu.
		Ijungimas
		Išjungimas
[Sueel]		Gaminys su dviguba arba sustiprinta izoliacija.
[Sueel]		Plienas
[Sueel]		Aliuminis
		Plastikas
[Sueel]		Peilis tiesiems pjūviams
[Sueel]		Peilis mažo spindulio kreivėms
		Mažas judesių skaičius
		Didelis judesių skaičius
		Maža eiga
		Vidutinė eiga
		Didelė eiga
[6741]		gali būti skaičiai arba raidės
[Sueel]		Ženklinimas vidinėms reikmėms

Ženklas Tarptautinis vienetas		Nacionalinis vienetas	Paaiškinimas
P_1	W W Naudojamoji galia
P_2	W W Atiduodamoji galia
n_0	/min, min ^-1 , rpm, r/min	/min Tuščiosios eigos	judesių skaičius
n_S	m/min m/min Pjovimo greitis
UV	V	N	u s t
fHz Hz Dažnis
M...	mm	mm	Dydis, metrinis sriegis
∅	mm	mm	Apskritos dalies skersmuo
Fe 400	mm	mm	Maks. plieninio ruošinio storis iki 400 N/mm ^2
Fe 600	mm	mm	Maks. plieninio ruošinio storis iki 600 N/mm ^2
Fe 800	mm	mm	Maks. plieninio ruošinio storis iki 800 N/mm ^2
Al 250	mm	mm	Maks. aliumininio ruošinio storis iki 250 N/mm ^2
	mm	mm	Kiaurymės, skirtos vidiniam kontūrui kirpti, skersmuo
	mm	mm	Mažiausias vidinis posūkio spindulys
	kg	kg	Masė pagal „EPTA-Procedure 01“
L_pA	dB dB	Garso slėgio lygis
L_wA	dB dB	Garso galios lygis
L_pCpeak	dB	dB	Aukščiausias garso slėgio lygis
K...			Paklaida
a	m/s ^2	m/s ^2	Vibracijos emisijos vertė pagal EN 62841 (trijų krypčių atstojamasis vektorius)
a_h	m/s ^2	m/s ^2	Vibracijos emisijos vertė
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Tarptautinės matavimo vienetų sistemos SI baziniai ir išvestiniai vienetai.

Jūsų saugumui.

⚠️ ISPÈJIMAS

Perskaitykite visas saugos nuorodas ir reikalavimus.

Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis.

Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.

Nepradėkite naudoti šio elektrinio įrankio, kol atidžiai neperskaitėte ir gerai nesupratote šios naudojimo instrukcijos bei pridėtų „Bendruju

saugos nuorodu“ (leidinio numeris 3 41 30 465 06 0). Išsaugokite išvardytus dokumentus, kad ir ateityje galėtumėte jais pasinaudoti, ir atiduokite juos kartu su elektriniu įrankiu, jei perduodate ar parduodate jį kitam savininkui.

Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų.

Elektrinio jrankio paskirtis:

BLS ( ^** ): rankomis valdomos skardos žirklės, skirtos skardai su Fein aprobuotais darbo įrankiais ir papildoma įranga be vandens tiekimo pjauti nuo atmosferos poveikio apsaugotoje aplinkoje.

BSS (**) : rankomis valdomos juostinės žirklės, skirtos skardai mažo spindulio kreivėmis su Fein aprobuotais darbo įrankiais ir papildoma įranga be vandens tiekimo pjauti nuo atmosferos poveikio apsaugotoje aplinkoje. Ši elektrinį įrankį taip pat galima naudoti su pakankamos galios kintamosios srovės generatoriais, atitinkančiais ISO 8528 standartą, gaminio kokybės G2. Įrankis šio standarto neatitinka, jei vadinamasis netiesinių iškraipymų koeficientas viršijamas 10 %. Jei abejojate, išsiaiškinkite apie naudojamą generatorių.

Specialiosios saugos nuorodos.

Naudokite kartu su prietaisu tiekiamas papildomas rankenas. Praradus kontrolę iškyla pavojus susižeisti.

Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akys turi būti apsaugotos nuo skriejančių svetimkūnių, atsirandančių atliekant įvairius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.

Įtvirtinkite ruošinį. Saugiau dirbti, kai ruošinys įtvirtintas veržimo įrangoje nei laikomas rankoje.

Draudžiama prie elektrinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio. Naudokite klijuojamuosius ženklus.

Nenaudokite jokios papildomos įrangos, kurios specialiai nesukūrė arba neaprobavo elektrinio įrankio gamintojas. Tai, kad papildomą įrangą galima pritvirtinti prie įrankio, nereiškia, kad bus saugu naudoti.

Nemetaliniais įrankiais reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventilatorius į korpusą traukia dulkes. Jei metalo dulkių prisirenka per daug, iškyla elektros smūgio pavojus.

Nenukreipkite elektrinio įrankio į save, kitus asmenis, gyvūnus. Aštrūs ir įkaitę darbo įrankiai kelia sužalojimo pavojų.

Prieš pradėdami eksploatuoti, patikrinkite, ar nepažeistas maitinimo laidas ir tinklo kištukas.

Patarimas: elektrinį įrankį visada naudokite su nuotėkio srovės apsauginiu jungikliu (RCD), kurio išmatuota nuotėkio srovė 30 mA arba mažesnė.

Plaštakas ir rankas veikianti vibracija

Sioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841 normoje standartizuotą matavimo metodą, ir lyginant elektrinius įrankius ji galima naudoti. Jis skirtas vibracijos poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpi gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Valdymo nuorodos.

Elektrinj įrankį pirmiausia įjunkite ir tada artinkite prie ruošinio.

Kirpdami elektrinj įrankį laikykite kaip galima vertikaliau ruošinio paviršiaus atžvilgiu (BLS 1.6 E (**) ir B L S 2 . 5 E ( * * ) ).

Elektrini įrankį tolygia ir nedidele pastūma stumkite pjovimo kryptimi. Per didelė pastūma labai sutrumpina darbo įrankių naudojimo laiką.

Nekirpkite skardos suvirinimo vietose. Nekirpkite daugiasluoksnių skardų, viršijančių maksimalų ruošinio storį.

BLS 1.6 E, BLS 2.5 E ( ^** ): Siekiant pailginti peilių naudojimo trukmę, numatytą pjūvio liniją rekomenduojama patepti tepimo priemone:

- pjaunant plieninę skardą: pjovimo pasta arba pjovimo alyva, - pjaunant aliuminį: žibalu.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ), BSS 2.0 E ( ^** ): Pjūvio linija turi būti nesutepta tepimo priemonėmis.

Elektrinį įrankį išjunkite tik ištraukę jį iš kirpimo takelio. Susidėvėjusių peilių požymis yra žymiai padidėjęs pastūmos jėgos poreikis, esant mažesniam darbo našumui.

BSS ( ^** ): norint iškirpti vidinį kontūrą, pirmiausia reikia išgręžti kiaurymę, žr. „Techninius duomenis“.

BSS 1.6 CE ( ^** ): ipjaudami elektrinį įrankį veikiant varikliui traukite nuo drožlės. Ilgesnes drožles nupjaukite.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ): Peilių ir pjaunamųjų spaustuvų galąsti negalima.

BSS 2.0 E ( ^** ): peilius ir pjaunamuosius spaustuvus galima pagaląsti.

BSS 2.0 E (**): norėdami naudoti stacionariai, elektrinį įrankį įtvirtinkite spaustuvuose su apsauginiais veržtuvais iš aliuminio ar plastiko. Spaustuvą užveržkite tiek, kad darbo įrankis būtų tvirtai laikomas, bet nebūtų pažeidžiamas.

BLS 1.6 CE ( ^ ), BLS 2.5 E ( ^ ): peilių galąsti negalima, abu peilius reikia keisti kartu.

Techninė priežiūra ir remonto dirbtuvės.

Esant ekstremalioms eksploatavimo sąlygoms, apdorojant metalus elektrinio įrankio viduje gali susikaupti laidžių dulkių.

Gali būti pažeidžiama elektrinio įrankio apsauginė izoliacija. Elektrinio įrankio vidų per ventiliacines angas dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos, ir prijunkite nuotėkio srovės apsauginį išjungikljų (Fl).

Gaminius kurie lietėsi su asbestu, draudžiama perduoti remontui. Asbestu užterštus gaminius šalinkite pagal jūsų šalyje asbesto turinčių atliekų tvarkymą reglamentuojančius tesės aktus.

Jei pažeidžiamas elektrinio įrankio jungiamasis laidas, ji turi pakeisti gamintojas arba gamintojo atstovas.

Šio elektrinio įrankio atsarginių dalių naujausią sąrašą rasite internete www.fein.com.

Šias dalis, jei reikia, galite pakeisti patys: darbo įrankius, pjaunamuosius spaustuvus (BBS (**))

Įstatyminė garantija ir savanoriška gamintojo garantija.

Gaminiui įstatyminė garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius įstatyminius aktus. Be to, FEIN suteikia garantiją pagal FEIN gamintojo garantinį raštą.

Jūsų elektrinio įrankio tiekiamame komplekte gali būti tik dalis šioje naudojimo instrukcijoje aprašytos ar pavaizduotos papildomos įrangos.

Atitikties deklaracija.

Firma FEIN savo atsakomybės ribose patvirtina, kad šis produktas atitinka šios instrukcijos paskutiniame puslapyje nurodytus specialiuosius reikalavimus.

Techninė byla laikoma:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Aplinkosauga, šalinimas.

Pakuotės, nebetinkami naudoti elektriniai įrankiai ir papildoma įranga turi būti perdirbami aplinkai nekenksmingu būdu.
