IR450EUR - Thermomètre Beha-Amprobe - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre à infrarouge / Pointeur laser / Torche électrique
Marque	Beha-Amprobe
Modèle	IR450EUR
Plage de température	-30 °C à 500 °C (-20 °F à 932 °F)
Précision	±1 °C (de 11 °C à 40 °C) ; ±1,5 °C ou ±1,5 % ailleurs (selon la plus élevée)
Résolution d'affichage	0,2 °C / 0,5 °F
Rapport distance/taille de point (D:S)	8:1
Émissivité	0,95 (préréglée)
Temps de réponse	0,5 seconde
Maintien d'affichage	10 secondes
Mise en veille automatique	Après 3 minutes d'inactivité
Alimentation	1 pile alcaline AAA 1,5 V
Autonomie de la pile	Non spécifié
Dimensions (H x L x P)	100 x 20 x 29 mm
Poids	Environ 50 g (avec pile)
Fonctions principales	Mesure infrarouge sans contact, pointeur laser, lampe torche à DEL, sélection °C/°F, mesure continue
Sécurité laser	Classe 2, < 1 mW, 630-670 nm. Ne pas regarder dans le faisceau.
Conditions d'utilisation	Intérieur, altitude max 2000 m, température 23°C ± 2°C, humidité < 80% HR
Certifications	CE, EN 61326-1, EN 61010-1, EN 60825-1
Garantie	1 an (hors piles et usure abusive)
Réparabilité	Réparation par centre agréé Amprobe (voir notice pour coordonnées)
Entretien et nettoyage	Objectif : air comprimé ou coton-tige humide (pas de solvants). Boîtier : eau savonneuse. Ne pas immerger.
Accessoires inclus	Manuel d'utilisation, pile installée

FOIRE AUX QUESTIONS - IR450EUR Beha-Amprobe

Comment changer l'unité de température de °C à °F ?

Appuyez simultanément sur le bouton Test et le bouton de lampe-torche pendant 2 secondes. L'unité bascule entre °C et °F.

Que faire si l'écran reste vide ?

Vérifiez que la pile est correctement installée et qu'elle n'est pas usée. Remplacez la pile AAA 1,5 V si nécessaire.

Le pointeur laser ne s'allume pas, que dois-je faire ?

Le laser nécessite une pile en bon état. Si la pile est faible ou usée, remplacez-la. Le laser ne fonctionne que lorsque la touche Test est enfoncée.

Comment nettoyer l'objectif du thermomètre ?

Utilisez de l'air comprimé sec pour enlever les poussières, puis un coton-tige humide (eau ou alcool) pour les saletés. N'utilisez pas de solvants sur la lentille en plastique.

Quelle est la précision de mesure de l'IR450EUR ?

La précision dépend de la plage : ±1 °C entre 11 et 40 °C, ±1,5 °C ou ±1,5 % ailleurs (selon la plus grande valeur). Pour les températures négatives, ±2 °C jusqu'à 0 °C.

Puis-je mesurer la température à travers une vitre ?

Non. Le thermomètre ne peut pas mesurer à travers les surfaces transparentes comme le verre. Retirez tout obstacle entre l'appareil et la cible.

Comment activer la mesure continue ?

Appuyez sur le bouton Test pendant 3 secondes. L'appareil passe en mode de mesure continue des températures IR tant que vous maintenez la pression.

Quel type de pile utiliser et comment la remplacer ?

Utilisez une pile alcaline AAA de 1,5 V. Ouvrez le couvercle de pile en glissant, insérez la pile en respectant la polarité, puis refermez. Après remplacement, l'appareil passe en veille automatiquement.

L'appareil s'éteint tout seul, est-ce normal ?

Oui, le mode veille automatique éteint l'appareil après 3 minutes d'inactivité pour économiser la pile. Appuyez sur Test pour le rallumer.

Pourquoi mes mesures sont-elles imprécises ?

Plusieurs causes possibles : distance trop grande (le point doit être plus petit que la cible), émissivité inadaptée (surfaces brillantes), changement brutal de température ambiante (attendre 30 min), ou présence de vapeur/poussière.

MODE D'EMPLOI IR450EUR Beha-Amprobe

Limites de garantie et de responsabilité

Amprobe garantit l'absence de vices de matériaux et de fabrication de ce produit pendant une période d'un an prenant effet à la date d'achat, sauf disposition contraire prévue par la loi. Cette garantie ne s'applique pas aux fusibles, aux piles jetables ni à tout produit mal utilisé, modifié, contaminé, négligé ou endommagé par accident ou soumis à des conditions anormales d'utilisation et de manipulation. Les revendeurs n'ont pas l'autorisation de prolonger toute autre garantie au nom d'Amprobe. Pour bénéficier de la garantie, renvoyez le produit accompagné d'un justificatif d'achat auprès d'un centre de services agréé par Amprobe ou d'un distributeur ou d'un revendeur Amprobe. Voir la section Réparation pour tous les détails. LA PRÉSENTE GARANTIE EST LE SEUL ET EXCLUSIF RECOURS DE L'UTILISATEUR TOUTES AUTRES GARANTIES, EXPLICITES, IMPLICITES OU STATUTAIRES, NOTAMMENT LE CAS ÉCHÉANT, LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN OBJECTIF PARTICULIER SONT EXCLUES PAR LES PRÉSENTES. LE FABRICANT NE SERA EN AUCUN CAS TENU RESPONSABLE DE DOMMAGES PARTICULIERS, INDIRECTS, ACCIDENTELS OU CONSÉCUTIFS, NI D'AUCUN DÉGAT OU PERTES DE DONNÉES, SUR UNE BASE CONTRACTUELLE, EXTRA-CONTRACTUELLE OU AUTRE. Étant donné que certaines juridictions n'admettent pas les limitations d'une condition de garantie implicite ou l'exclusion ou la limitation de dégâts accidentels ou consécutifs, il se peut que les limitations et les exclusions de cette garantie ne s'appliquent pas à votre cas.

Réparation

Tous les outils de test renvoyés pour être réparés au titre de la garantie ou pour étalonnage doivent être accompagnés des éléments suivants : nom, raison sociale, adresse, numéro de téléphone et justificatif d'achat. Ajoutez également une brève description du problème ou du service demandé et incluez les cordons de test avec l'appareil. Les frais de remplacement ou de réparation hors garantie doivent être acquittés par chèque, mandat, carte de crédit avec date d'expiration, ou par bon de commande payable à l'ordre de Amprobe®.

Remplacements et réparations sous garantie – Tous pays

Veuillez lire la déclaration de garantie et vérifiez la pile avant de demander une réparation. Pendant la période de garantie, tout outil de test défectueux peut être renvoyé auprès de votre distributeur Amprobe® pour être échangé contre un produit identique ou similaire. Consultez la section « Where to Buy » sur le site www. amprobe. com pour obtenir la liste des distributeurs dans votre région. Au Canada et aux États-Unis, les appareils devant être remplacés ou réparés sous garantie peuvent également être envoyés dans un centre de services Amprobe®.

Remplacements et réparations hors garantie – Canada et États-Unis

Les appareils à réparer hors garantie au Canada et aux États-Unis doivent être envoyés dans un centre de services Amprobe®. Appelez Amprobe® ou renseignez-vous auprès de votre lieu d'achat pour connaître les tarifs en vigueur de remplacement ou de réparation.

Aux États-Unis Au Canada

Remplacements et réparations hors garantie – europe

Les appareils européens non couverts par la garantie peuvent être remplacés par votre distributeur Amprobe® pour une somme nominale. Consultez la section « Where to Buy » sur le site www. amprobe. com pour obtenir la liste des distributeurs dans votre région.

Adresse postale européenne*

Amprobe® Europe

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Allemagne

Tél. : [phone] - 0

www. amprobe. eu

*(Réservée à la correspondance – Aucune réparation ou remplacement n'est possible à cette adresse. Nos clients européens doivent contacter leur distributeur.)

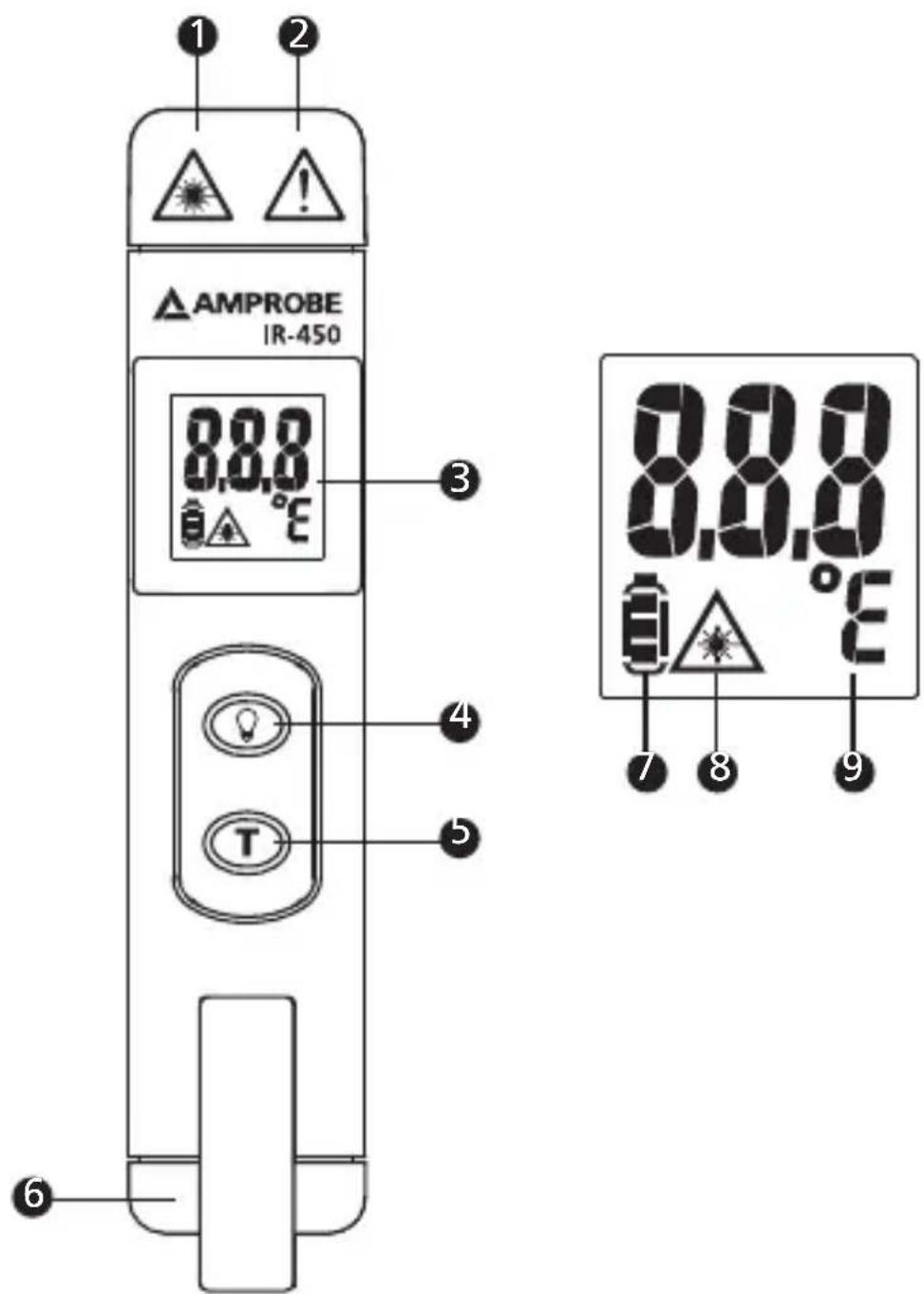

Pointeur laser / torche électrique

1 2 AMPROBE IR-450 8.8.0 °E 3 4 5 6 8.8.0 °E 7 8 9

1) Laser 2) Lampe-torche 3) Affichage 4) Lampe-torche, bouton 5) Bouton marche/arrêt et test

6) Couvercle de pile 7) Témoin de pile 8) Indicateur laser 9) ^ C / ^

TABLE Des matières

SYMBOLES....1

DEBALLAGE ET INSPECTION 2

Consignes D'UTILISATION....3

Marche/arrêt....3

Mise en veille automatique....3

Maintien d'affichage automatique.... 3

Fonctionnement de l'appareil....3

Voir « Mesures de température ».... 4

°C / °F sélectionnable 5

Rapport de distance à taille de point.... 5

Rappels 6

Émissivité.... 7

Tension sans contact 8

CARACTÉRISTIQUES 9

DÉPANNAGE 10

ENTRETIEN ET RÉPARATION.... 11

	Attention ! Se reporter aux explications de ce manuel.
	Lumière laser. Ne pas regarder dans le faisceau laser.
	Batterie
	Conforme aux directives de l’association australienne de normalisation.
	Conforme aux directives européennes.
	Ne pas mettre ce produit au rebut parmi les déchets ménagers. Consulter un centre de recyclage homologué.

⚠ Consignes de sécurité

<1mW/630-670nm IEC 60825-1

LASER LIGHT

DO NOT STARE INTO BEAM

CLASS 2 LASSER

CAUTION LASER RADIATION - DO NOT STARE INTO BEAM OUTPUT<1mW WAVELENTH 630-670nm CLASS II LASER PRODUCT

⚠ Avertissement

• Ne pas regarder dans le faisceau laser.
• Ne pas pointer directement le laser en direction des yeux, ou indirectement vers des surfaces réfléchissantes.

- Utilisation réservée aux personnes compétentes.

- Ne placez jamais l'appareil sur ou à proximité d'objets à haute température.

- Vérifiez le bon fonctionnement du testeur en mesurant la température d'une source connue. N'utilisez pas le testeur s'il semble ne pas fonctionner correctement.

- N'utilisez jamais le testeur à proximité de gaz explosif, de vapeur ou de poussière.

- Ce testeur est exclusivement destiné à un usage en intérieur.

- Utilisez le testeur conformément aux instructions fournies dans le Manuel d'utilisation, vous risqueriez autrement d'endommager le dispositif de protection du testeur.

⚠ Attention

L'appareil doit être protégé des éléments suivants :

• CEM (champs électromagnétiques) des soudeurs à l'arc, chauffages à induction
• Électricité statique
• Choc thermique (provoqué par des changements de température ambiante importants ou abrupts : laisser l'appareil se stabiliser 30 minutes avant l'emploi)

Déballage et inspection

Le carton d'emballage doit inclure les éléments suivants :

1 IR-450 1 1 pile alcaline de 1,5 V (installée) 1 Manuel

Si l'un de ces éléments est endommagé ou manquant, renvoyez le contenu complet de l'emballage au lieu d'achat pour l'échanger.

Un outil incontournable pour la vie de tous les jours – utilisez-le pour vérifier la température, comme pointeur laser ou comme lampe-torche. Compact et simple à utiliser – visez, appuyez sur le bouton et lisez la température de surface en moins d'une seconde. L'appareil permet de mesurer sans danger les températures de surface des objets brûlants, dangereux ou difficiles d'accès, sans contact.

Fonctionnalités

- Mesure de température IR avec pointeur laser

- Maintient les mesures de température pendant 10 secondes

• Lampe-torche à DEL ultra-lumineuse

- °F / °C sélectionnable

- Agrafe de xation

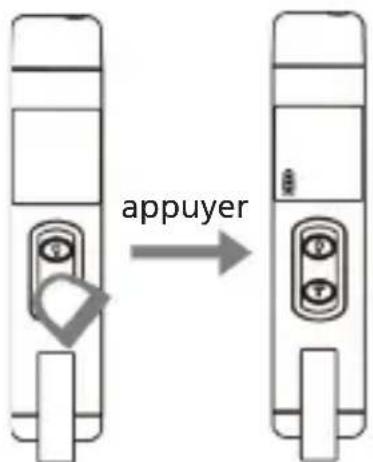

Marche/arrêt

appuyer

Mise en veille automatique

Le IR-450 s'éteindra automatiquement après 3 minutes d'inutilisation.

Maintien d'affichage automatique

L'appareil maintient l'affichage de la mesure pendant 10 secondes après avoir appuyé sur le bouton marche.

Fonctionnement de l'appareil

Pour mesurer la température, pointez l'appareil en direction d'un objet et appuyez sur le bouton Test.

Veuillez prendre en compte le rapport de distance taille-point ainsi que votre distance par rapport à l'objet. Le IR-450 est équipé d'un laser exclusivement destiné à viser. Reportez-vous à la section « Mesure de température ».

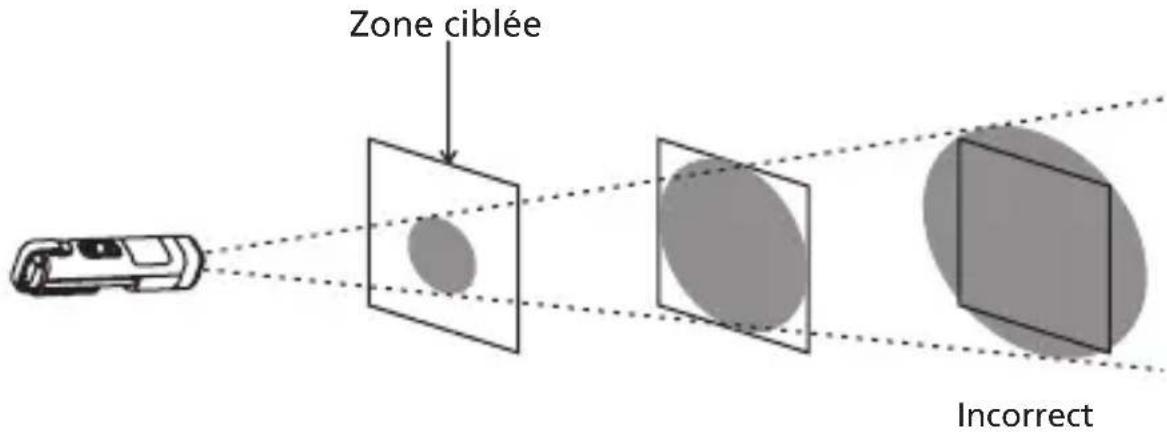

Mesure de température

Zone ciblée Incorrect

Assurez-vous que la cible est plus grande que la taille du point de l'appareil. Plus la cible est petite, plus il faut s'en rapprocher. Le diamètre minimum de la zone de mesure est de 3,75 cm (1,5 po).

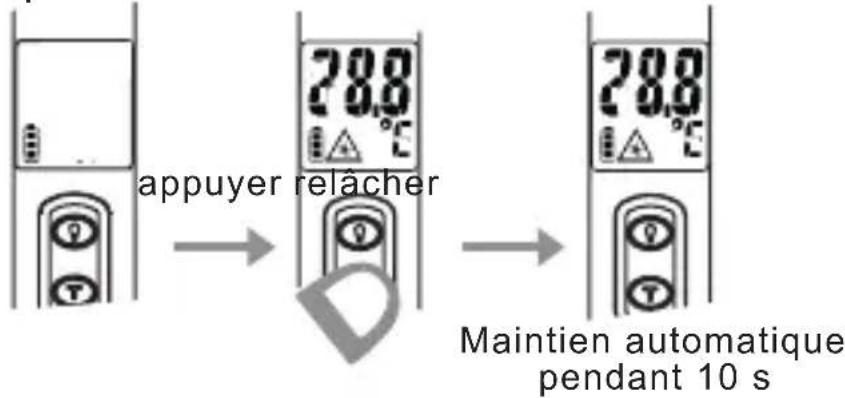

L'appareil indique la température de la surface ciblée quand on appuie sur la touche Ⓣ. Quand on relâche la touche Ⓣ, l'écran LCD maintient l'affichage de la mesure pendant 10 secondes.

appuyer relâcher Maintien automatique pendant 10 s

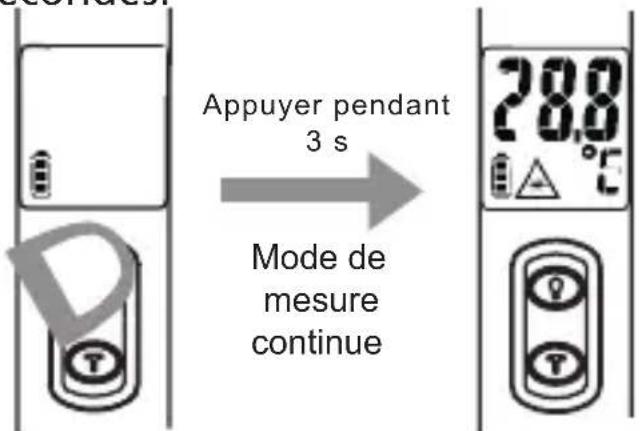

L'appareil passe en mode de mesure continue des températures IR quand on appuie sur la touche pendant 3 secondes.

Appuyer pendant 3 s Mode de mesure continue

°C / °F sélectionnable

Appuyez simultanément sur le bouton Test et le bouton de lampe-torche pendant 2 secondes pour commuter l'unité de température °C / °F.

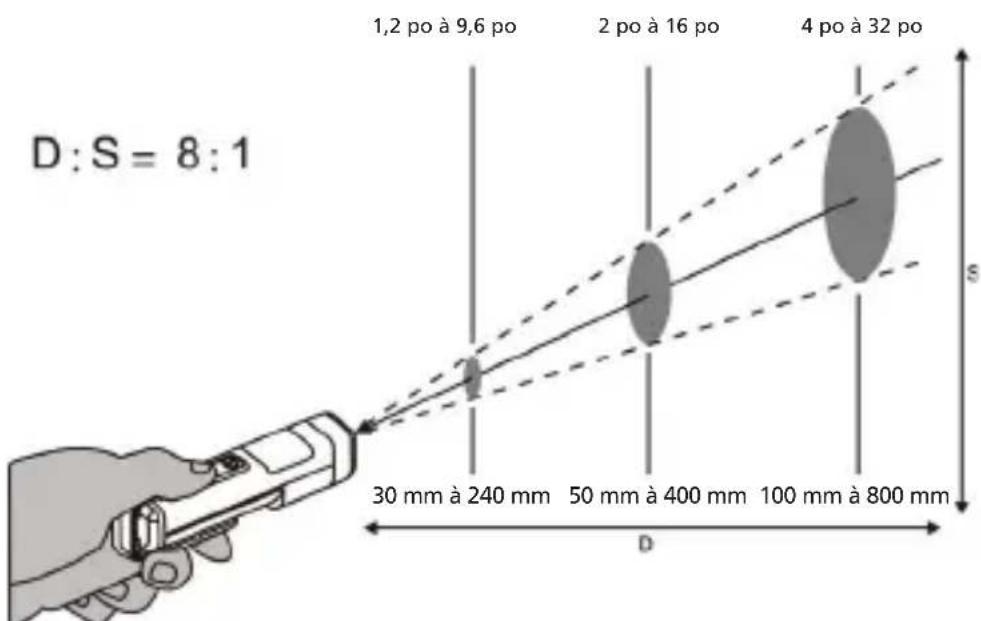

Rapport de distance à taille de point

À mesure que la distance (D) de l'objet augmente, la taille du point (S) de la zone mesurée par l'appareil grandit.

D: S = 8:1 1,2 po à 9,6 po 2 po à 16 po 4 po à 32 po 30 mm à 240 mm 50 mm à 400 mm 100 mm à 800 mm s

L'appareil doit être utilisé à environ 30 cm de la cible pour obtenir une précision de mesure optimale.

À des distances plus longues, la zone ciblée doit être plus grande que la distance divisée par 8.

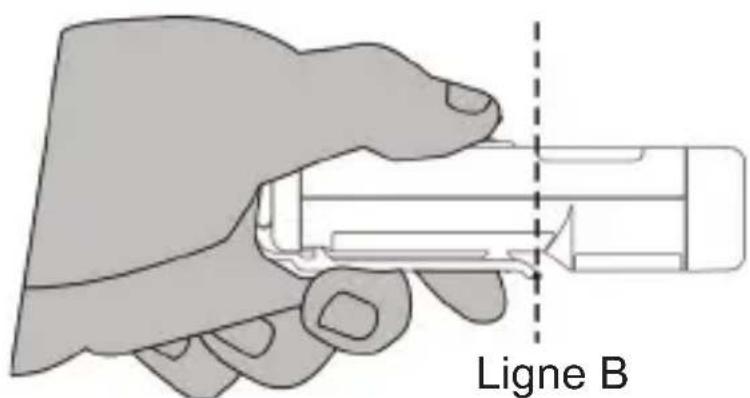

Ne placez pas les doigts sur le boîtier pendant une période prolongée ou sur la « ligne B » afin de pas perturber la précision de mesure avec des effets thermiques.

Ligne B

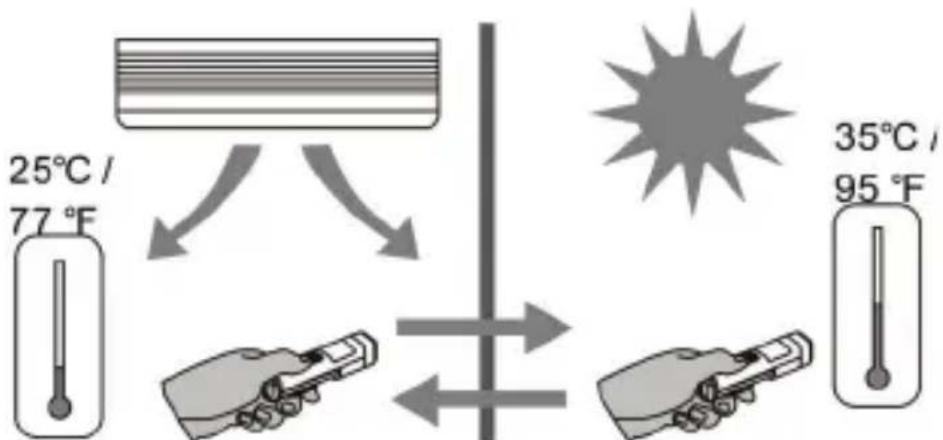

Rappels

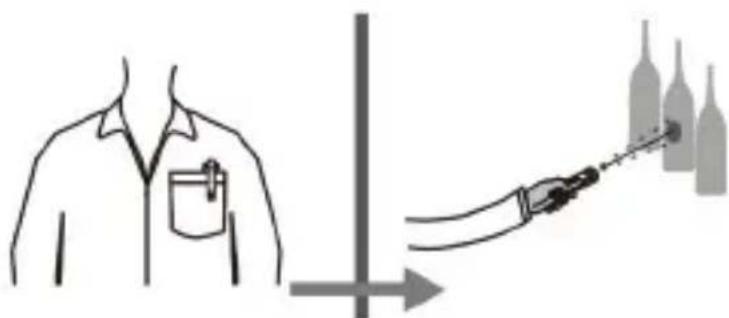

1. Les changements de température ambiante peuvent entraîner des mesures imprécises. Laissez l'appareil s'adapter à tout changement de température ambiante avant de l'utiliser. La précision spécifiée est atteinte 30 minutes après avoir déplacé l'appareil dans un nouvel environnement.

25°C / 77 °F 35°C / 95 °F

Attendre 30 minutes

Laissez l'appareil s'adapter au changement de température ambiante lorsque vous le sortez de votre poche.

Attendre 30 minutes pour obtenir une mesure plus précise.

1. L'appareil n'est pas capable de prendre une mesure à travers des surfaces transparentes telles que le verre. Retirez l'écran entre l'appareil et la surface ciblée.
2. Son usage n'est pas recommandé pour mesurer les surfaces métalliques brillantes ou polies (acier inoxydable, aluminium, etc.). Voir Émissivité.
3. La vapeur, la poussière, la fumée, etc., peuvent perturber la précision des mesures en obstruant l'optique de l'appareil.

Émissivité

La plupart des matériaux organiques et des surfaces peintes ou oxydées ont une émissivité de 0,95 (prédéfinie dans l'appareil). Les surfaces métalliques brillantes ou polies entraînent des mesures inexactes. Pour compenser, couvrez la surface à mesurer de ruban opaque ou de peinture matte noire. Laissez le temps au ruban d'atteindre la même température que le matériau qu'il recouvre. Mesurez la température du ruban ou de la surface peinte.

CARACTÉRISTIQUES

Plage de températures	-30 °C à 500 °C (-20 °F à 932 °F)
Précision déclarée à 23 °C ± 2 °C <80 % HR	-30 °C à 0 °C (-20 °F à 32 °F) ±2 °C (±4 °F)1 °C à 10 °C (34 °F à 50 °F) : ±1,5 °C (±3 °F)11 °C à 40 °C (52 °F à 104 °F) : ±1 °C (±2 °F)41 °C à 500 °C (106 °F à 932 °F) : ±1,5 °C ou (±3 F) ou ±1,5 % du résultat (selon la valeur la plus élevée).
Meilleure résolution d'affichage	0,5°F / 0,2°C
Temps de réponse	0,5 s
Longueur d'onde	630nm à 670nm
Réponse spectrale	6,5 um à 18 um
Émissivité E = 0,95
D : S 8:1 (calculé à 80 % d'énergie)
Fidélité des mesures	±1 °C ou ± 0,5 % du résultat (selon la valeur la plus élevée)
Maintien de l'affichage	10 s
Puissance 1 pile	alcaline AAA de 1,5 V
Poids environ	50 g (0,11 lb)
Dimensions (H x I x P)	100 x 20 x 29 mm (3,94 x 0,79 x 1,14 po)
Température de stockage	-20 °C à 60 °C (sans pile)

Certification CE

Cet appareil de mesure est conforme aux normes suivantes :

• Émissions et sensibilité électromagnétique EN 61326-1
• Sécurité générale EN 61010-1
• Sécurité laser EN 60825-1

Conditions d'utilisation

• Utilisation en intérieur
• Niveau de pollution : 2 • Température 23°C ± 2°C • Humidité < 80% HR

- Altitude de fonctionnement : jusqu'à 2000m (6562 pieds)

DÉPANNAGE

Code Problème Action
L’icône de la pile apparaît	La pile peut être faible	Vérifier et/ou remplacer la pile
Affichage vide La	pile peut être usée	Vérifier et/ou remplacer la pile
Le laser ne fonctionne pas	La pile est faible ou usée	Remplacer la pile.

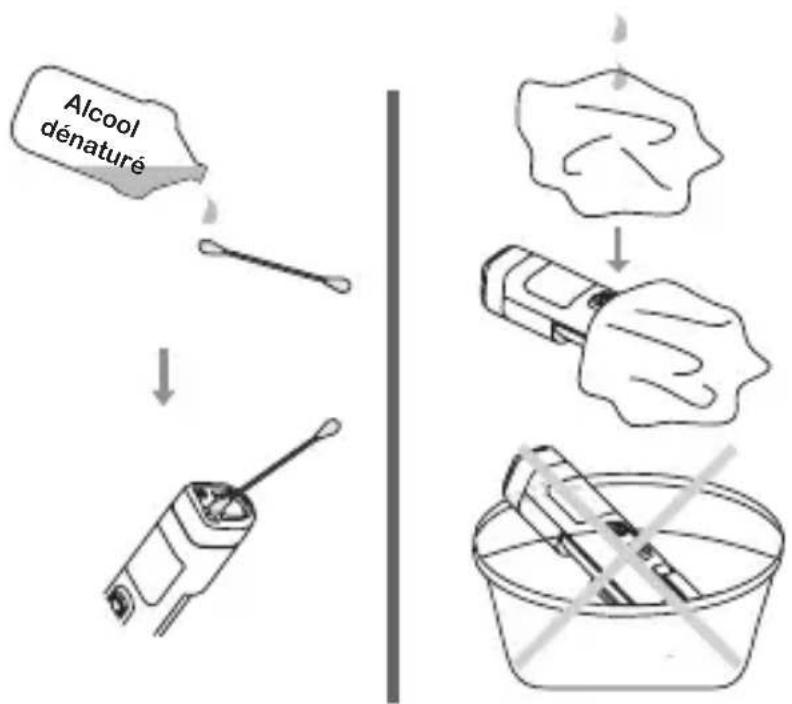

Entretien et réparation

Nettoyage de l'objectif : Expulsez les impuretés en suspension avec de l'air comprimé sec et propre. Retirez délicatement les débris restants à l'aide d'une brosse à cheveux. Essuyez soigneusement la surface avec un coton humide. Essuyez soigneusement la surface avec un coton-tige humide ou imbibé d'alcool.

REMARQUE : NE PAS utiliser de solvants pour nettoyer la lentille en plastique.

Nettoyage du boîtier : Utilisez de l'eau savonneuse sur une éponge humide ou un chiffon doux.

REMARQUE : NE PAS plonger l'appareil dans l'eau.

Veuillez remplacer la pile lorsque le témoin de pile clignote sur l'affichage.

Lorsque la pile est remplacée / installée, l'appareil passe en mode de veille automatiquement.

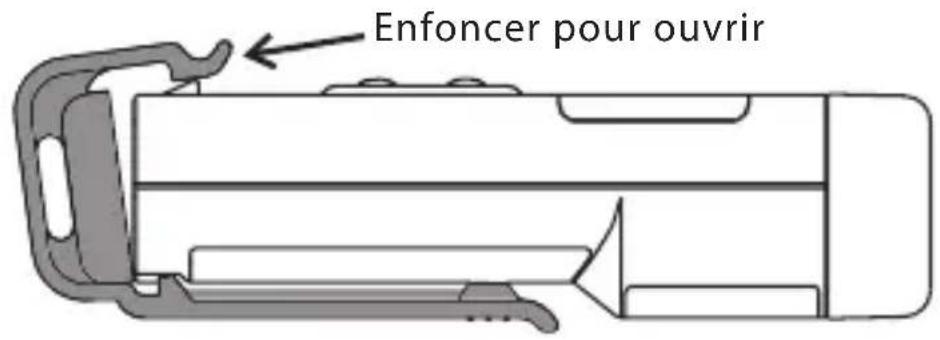

Enfoncer pour ouvrir

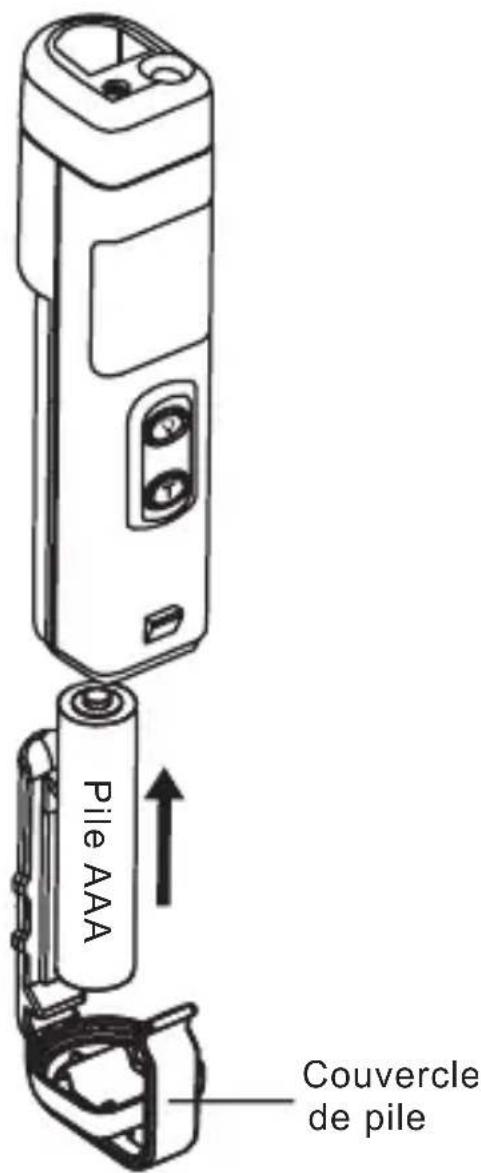

Pile AAA Couvercle de pile
