IR710EUR - Thermomètre Beha-Amprobe - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre infrarouge
Marque	Beha-Amprobe
Modèle	IR710EUR
Plage de température	-18 °C à 380 °C (0 °F à 716 °F)
Précision	±2 % ou ±2 °C (selon la plus grande) pour >10 °C ; ±3 °C pour -18 à 10 °C
Résolution	0,1 °C / 0,1 °F
Rapport distance/taille du point (D:S)	10:1
Taille minimale du point	20 mm
Émissivité	0,95 (fixe)
Réponse spectrale	5 μm à 16 μm
Temps de réponse (95 %)	500 ms
Laser	Classe 2, <1 mW, longueur d'onde 630-670 nm
Fonctions principales	Mesure infrarouge, pointeur laser, double affichage LCD, rétroéclairage, maintien 8 s, affichage MAX/MIN
Alimentation	Pile 9 V (type 6F22)
Autonomie des piles	10 h (laser + rétroéclairage), 30 h (sans)
Dimensions (H x l x L)	153 x 108 x 40 mm
Poids	Environ 180 g (avec pile)
Température de fonctionnement	0 °C à 50 °C
Température de stockage	-20 °C à 65 °C (sans pile)
Humidité relative	0 % à 75 % sans condensation
Affichage	°C/°F sélectionnable
Entretien	Nettoyage de l'objectif avec air comprimé et alcool ; boîtier avec eau savonneuse
Sécurité	Ne pas regarder le laser ; éviter surfaces réfléchissantes ; ne pas utiliser près de gaz explosifs
Garantie	1 an (sauf piles, fusibles, usage abusif)

FOIRE AUX QUESTIONS - IR710EUR Beha-Amprobe

Comment allumer le thermomètre ?

Pour allumer le thermomètre, appuyez sur la gâchette. L'appareil s'éteint automatiquement après 8 secondes d'inactivité.

Comment basculer entre degrés Celsius et Fahrenheit ?

Appuyez sur le bouton °C/°F pour alterner entre les deux unités de température.

Comment utiliser le laser ?

Appuyez sur le bouton laser pour l'activer ou le désactiver. Le laser s'allume uniquement lorsque la gâchette est enfoncée. Ne dirigez jamais le laser vers les yeux.

Quelle est la précision de l'appareil ?

La précision est de ±2 % ou ±2 °C (selon la plus grande) pour les températures supérieures à 10 °C, et de ±3 °C pour les températures entre -18 °C et 10 °C.

Comment nettoyer la lentille ?

Utilisez de l'air comprimé pour enlever les poussières, puis un coton-tige humide ou imbibé d'alcool. N'utilisez pas de solvants.

Que faire si l'écran affiche 'OL' ou '-OL' ?

Les codes 'OL' et '-OL' indiquent que la température cible est en dehors de la plage de mesure. Vérifiez que la cible est entre -18 °C et 380 °C.

Combien de temps la pile dure-t-elle ?

Avec le laser et le rétroéclairage activés, la pile dure environ 10 heures ; sans ces fonctions, environ 30 heures.

Comment remplacer la pile ?

Ouvrez le couvercle de la poignée, insérez une pile 9 V (6F22) en respectant la polarité, puis refermez.

Puis-je mesurer à travers le verre ou des surfaces brillantes ?

Non, le thermomètre mesure la température de surface. Le verre provoque une mesure erronée. Pour les surfaces métalliques brillantes, appliquez du ruban adhésif ou de la peinture mate.

Quelles sont les consignes de sécurité importantes ?

Ne regardez pas le laser ; ne l'utilisez pas près de gaz explosifs ; ne mesurez pas sur des surfaces réfléchissantes sans précaution ; remplacez la pile en cas d'indicateur de pile faible.

MODE D'EMPLOI IR710EUR Beha-Amprobe

Limites de garantie et de responsabilité

Amprobe garantit l'absence de vices de matériaux et de fabrication de ce produit pendant une période d'un an prenant effet à la date d'achat, sauf disposition contraire prévue par la loi. Cette garantie ne s'applique pas aux fusibles, aux piles jetables ni à tout produit mal utilisé, modifié, contaminé, négligé ou endommagé par accident ou soumis à des conditions anormales d'utilisation et de manipulation. Les revendeurs n'ont pas l'autorisation de prolonger toute autre garantie au nom d'Amprobe. Pour bénéficier de la garantie, renvoyez le produit accompagné d'un justificatif d'achat auprès d'un centre de services agréé par Amprobe ou d'un distributeur ou d'un revendeur Amprobe. Voir la section Réparation pour tous les détails. LA PRÉSENTE GARANTIE EST LE SEUL ET EXCLUSIF RECOURS DE L'UTILISATEUR TOUTES AUTRES GARANTIES, EXPLICITES, IMPLICITES OU STATUTAIRES, NOTAMMENT LE CAS ÉCHÉANT LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN OBJECTIF PARTICULIER SONT EXCLUES PAR LES PRÉSENTES. LE FABRICANT NE SERA EN AUCUN CAS TENU RESPONSABLE DE DOMMAGES PARTICULIERS, INDIRECTS, ACCIDENTELS OU CONSÉCUTIFS, NI D'AUCUNS DÉGATS OU PERTES DE DONNÉES, SUR UNE BASE CONTRACTUELLE, EXTRA-CONTRACTUELLE OU AUTRE. Étant donné que certaines juridictions n'admettent pas les limitations d'une condition de garantie implicite ou l'exclusion ou la limitation de dégâts accidentels ou consécutifs, il se peut que les limitations et les exclusions de cette garantie ne s'appliquent pas à votre cas.

Réparation

Tous les outils de test renvoyés pour être réparés au titre de la garantie ou pour étalonnage doivent être accompagnés des éléments suivants : nom, raison sociale, adresse, numéro de téléphone et justificatif d'achat. Ajoutez également une brève description du problème ou du service demandé et incluez les cordons de test avec l'appareil. Les frais de remplacement ou de réparation hors garantie doivent être acquittés par chèque, mandat, carte de crédit avec date d'expiration, ou par bon de commande payable à l'ordre de Amprobe.

Remplacements et réparations sous garantie – Tous pays

Veuillez lire la déclaration de garantie et vérifiez la pile avant de demander une réparation. Pendant la période de garantie, tout outil de test défectueux peut être renvoyé auprès de votre distributeur Amprobe® pour être échangé contre un produit identique ou similaire. Consultez la section « Where to Buy » sur le site www. Amprobe. com pour obtenir la liste des distributeurs dans votre région. Les appareils sous garantie devant être remplacés ou réparés au Canada et aux États-Unis peuvent également être envoyés dans un centre de services Amprobe.

Remplacements et réparations hors garantie – Canada et États-Unis

Les appareils à réparer hors garantie au Canada et aux États-Unis doivent être envoyés dans un centre de services Amprobe. Appelez Amprobe® ou renseignez-vous auprès de votre lieu d'achat pour connaître les tarifs en vigueur de remplacement ou de réparation.

Aux États-Unis et au Canada

Amprobe Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9Canada

Tél. : 877-AMPROBE (267-7623) Tél. : [phone]

Remplacements et réparations hors garantie – europe

Les appareils européens non couverts par la garantie peuvent être remplacés par votre distributeur Amprobe pour une somme nominale. Consultez la section « Where to Buy » sur le site www. Amprobe. com pour obtenir la liste des distributeurs dans votre région.

Adresse postale européenne*

Amprobe® Europe

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Allemagne

Tél. : [phone] - 0

www. amprobe. eu

*(Réservée à la correspondance – Aucun remplacement ou réparation n'est possible à cette adresse. Nos clients européens doivent contacter leur distributeur.)

TABLE Des matières

SYMBOLES 2

CONSIGNES DE SÉCURITÉ....3

DÉBALLAGE ET INSPECTION....4

FONCTIONNALITÉS......4

Mesures de température....4

Localisation d'un point chaud ou froid....5

Distance et taille du point focal (spot)....6

Champ de visée....6

Émissivité....7

Rappels 7

CARACTÉRISTIQUES 8

ENTRETIEN....9

DÉPANNAGE 9

CHANGEMENT DES PILES....10

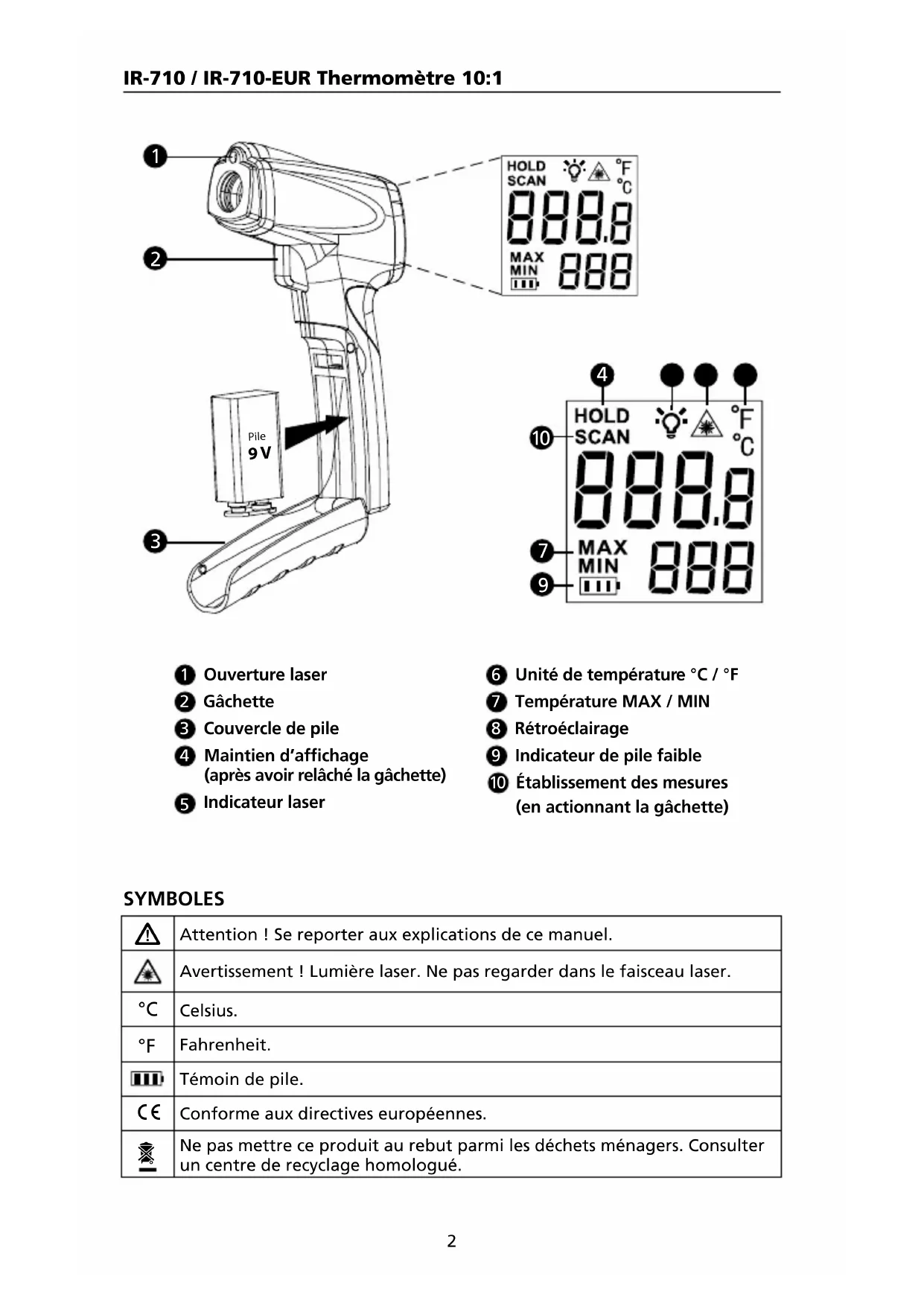

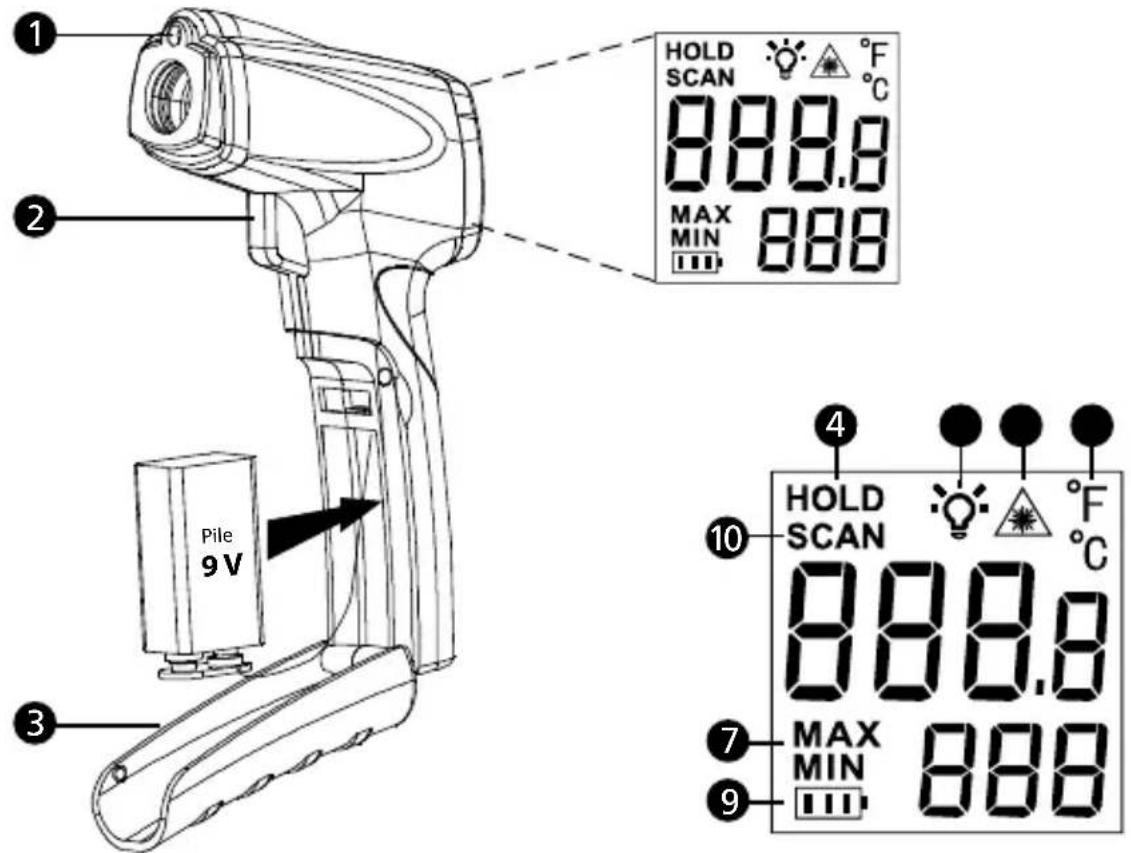

1 Ouverture laser 2 Gâchette 3 Couvercle de pile 4 Maintien d'affichage (après avoir relâché la gâchette) 5 Indicateur laser

6 Unité de température °C / °F ⑦ Température MAX / MIN 8 Rétroéclairage 9 Indicateur de pile faible 10 Établissement des mesures (en actionnant la gâchette)

SYMBOLES

	Attention ! Se reporter aux explications de ce manuel.
	Avertissement ! Lumière laser. Ne pas regarder dans le faisceau laser.
	Celsius.
	Fahrenheit.
	Témoin de pile.
	Conforme aux directives européennes.
	Ne pas mettre ce produit au rebut parmi les déchets ménagers. Consulter un centre de recyclage homologué.

Consignes de sécurité

L'instrument est conforme aux normes suivantes :

Sécurité générale EN 61010-1

Sécurité laser EN 60825-1

Susceptibilité et émissions électromagnétiques EN 61326-1

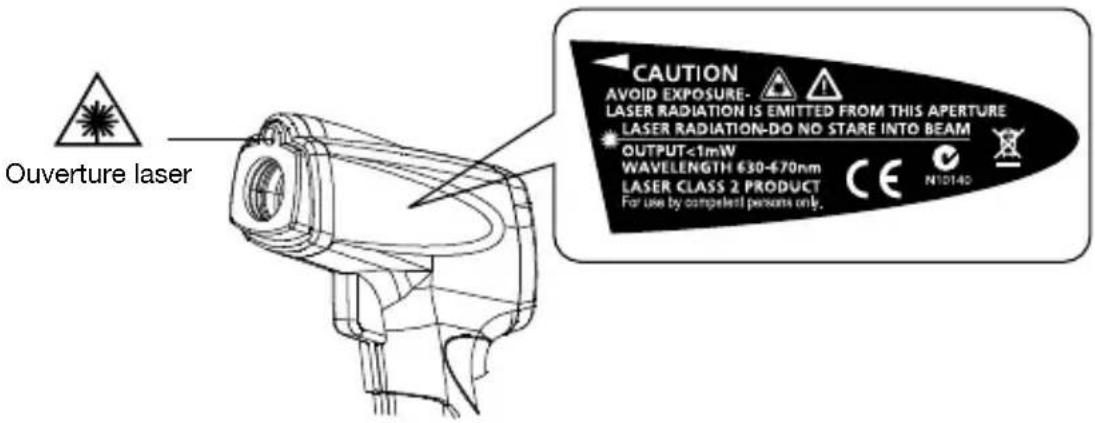

CAUTION AVOID EXPOSURE- LASER RADIATION IS EMITTED FROM THIS APERTURE LASER RADIATION-DO NO STARE INTO BEAM OUTPUT<1mW WAVELENGTH 630 -670nm LASER CLASS 2 PRODUCT COMPLIES WITH FDA 21CFR 1040.10, 1040.11 & EN 6082S-1 For use by competent persons only.

⚠️ Avertissement : À lire avant l'emploi

• Ne pas regarder dans le faisceau laser.
• Ne pas pointer directement le laser en direction des yeux ou indirectement vers des surfaces réfléchissantes.
• Utilisation réservée aux personnes compétentes.
• Remplacer les piles dès que l'indicateur des piles déchargées apparaît.
• Vérifier le fonctionnement du thermomètre en mesurant une source de tension connue.
• Ne pas utiliser le thermomètre s'il ne fonctionne pas normalement.
• Ne pas utiliser le thermomètre à proximité de gaz explosifs, de vapeurs ou de poussière.
• Pour éviter les risques d'incendie ou de brûlures, ne pas oublier que les objets réfléchissants sont souvent plus chauds que la température indiquée sur le thermomètre.
• Ne pas laisser le thermomètre sur ou à proximité d'objets à température élevée.
• Utiliser le thermomètre en respectant les indications de ce mode d'emploi afin de ne pas entraver la protection intégrée au thermomètre et de pas provoquer d'exposition dangereuse au rayonnement laser.

⚠ Attention

Pour ne pas endommager le thermomètre pendant la mesure, le protéger des éléments suivants :

• Ne pas regarder dans le faisceau laser.
• CEM (champs électromagnétiques) des soudeurs à l'arc, chauffages à induction
• Électricité statique
• Chocs thermiques (provoqués par des changements de température ambiante importants ou abrupts : laisser l'appareil se stabiliser 30 minutes avant l'emploi)
• Ne pas laisser le thermomètre sur ou à proximité d'objets à température élevée.

Le carton d'emballage doit inclure les éléments suivants :

1 thermomètre IR-710 / IR-710-EUR 1 pile 9 V (installée) 1 Mode d'emploi

Si l'un de ces éléments est endommagé ou manquant, renvoyez le contenu complet de l'emballage au lieu d'achat pour l'échanger.

Fonctionnalités

Le thermomètre Amprobe IR-710 / IR-710-EUR, un thermomètre infrarouge avec un rapport de distance à taille de point focal de 10:1, offre la meilleure précision de sa classe et un temps de réponse avec une plage de mesure de températures de -18 °C à 380 °C (0 °F à 716 °F). L'IR-710 / IR-710-EUR est spécialement conçu pour les applications CVC/R, l'électricité, la maintenance industrielle, l'automobile ainsi que le contrôle de la qualité et la prévention des incendies.

• Rapport de distance à taille de point focal 10:1
• Plage de températures de -18 °C à 380 °C (0 °F à 716 °F)
• Précision des mesures et temps de réponse rapide
• Pointeur laser, double affichage LCD rétroéclairé
• Maintien automatique de l'affichage et mémoire MAX/MIN

Fonctionnement du thermomètre

Les thermomètres infrarouges mesurent la température de surface d'un objet. L'optique du thermomètre détecte l'énergie émise, réfléchie et transmise qui est collectée et focalisée sur un détecteur. L'électronique de l'appareil convertit le signal dans la lecture de température qui apparaît sur l'afficheur.

Mesures de température

Le thermomètre se met sous tension lorsque vous appuyez sur la gâchette. Le thermomètre s'éteint lorsqu'aucune activité n'est détectée pendant 8 secondes.

Pour mesurer la température, pointez le thermomètre sur un objet et actionnez la gâchette. Vous pouvez utiliser le pointeur laser pour mieux viser avec le thermomètre. Actionnez et maintenez la gâchette pour mesurer la surface ciblée.

Quand vous relâchez la gâchette, l'écran maintient l'affichage de la mesure pendant 8 secondes. Veillez à respecter la distance par rapport à la taille du point focal et le champ de visée. Le laser n'est utilisé que pour viser et n'a pas d'incidence sur la mesure de température.

Le thermomètre possède une fonction d'arrêt automatique qui met le thermomètre automatiquement hors tension après 8 secondes d'inactivité. Actionnez la gâchette pour mettre le thermomètre sous tension.

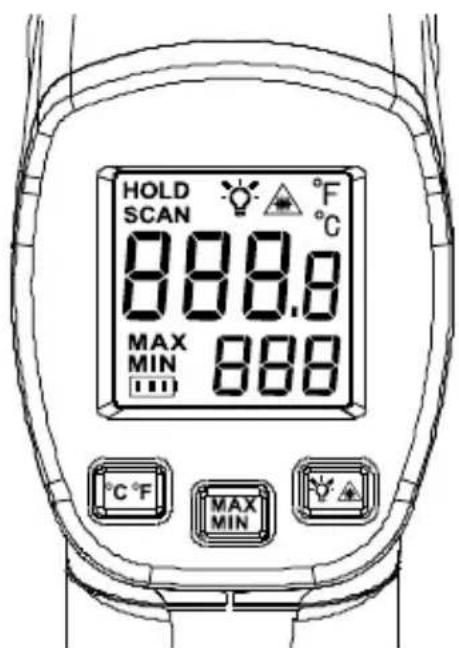

Bouton Description
°C °F Bascule	entre les degrés Celsius et Fahrenheit.
MAXMIN	Bascule entre les options MAX et MIN. La lecture MAX ou MIN est affichée sur la fenêtre secondaire.
	Active ou désactive le laser.Active ou désactive le rétroéclairage.

! Laser

Pour éviter les blessures, ne pas pointer directement le laser en direction des yeux, ou indirectement vers des surfaces réfléchissantes.

Le thermomètre est équipé d'un laser, celui-ci ne doit être utilisé que pour viser. Le laser s'éteint quand la gâchette est relâchée.

Pour activer ou désactiver le laser :

1. Appuyez le bouton pour activer ou désactiver le laser. Un symbole apparaît sur l'affichage lorsque le laser est activé.

Localisation d'un point chaud ou froid

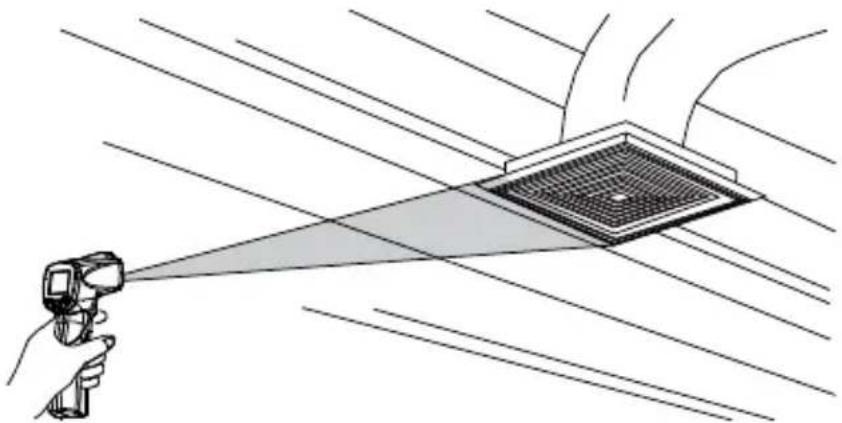

Pour identifier un point chaud ou froid, pointez le thermomètre en dehors de la zone ciblée. Balayez ensuite lentement la zone d'un mouvement de bas en haut jusqu'à ce que le point chaud ou froid soit localisé.

Distance et taille du point focal (spot)

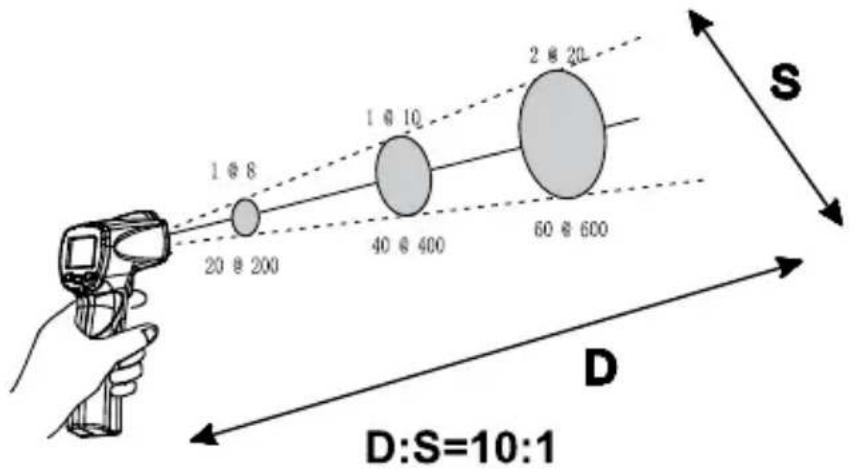

À mesure que la distance (D) de la cible mesurée augmente, la taille du point focal (S) de la zone mesurée par l'instrument grandit. La taille du point focal indique 90 % d'énergie circonscrite.

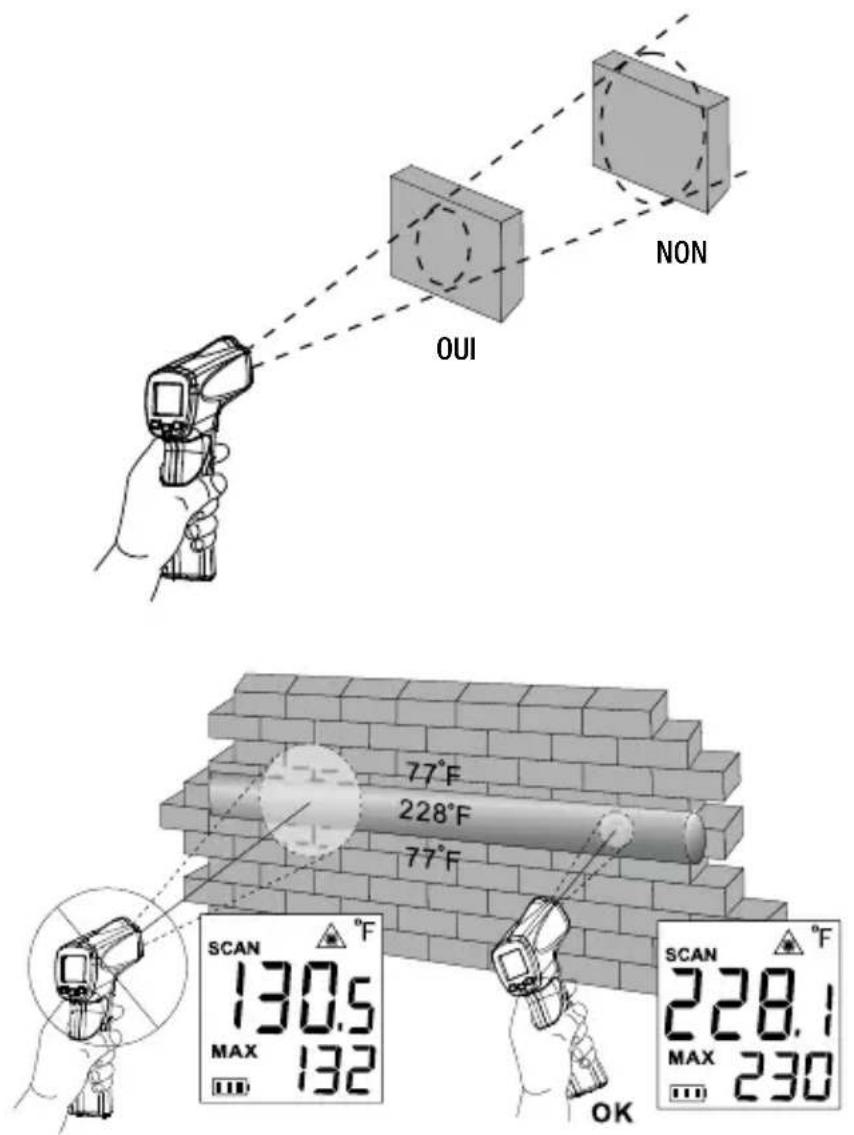

Vérifiez que la cible est plus grande que la taille du point focal. Plus la cible est petite, plus il faut s'en rapprocher.

OUI NON 77°F 228°F 77°F SCAN 130.5 MAX 132 SCAN 228.1 MAX 230 OK

Émissivité

L'émissivité décrit les caractéristiques d'émission d'énergie des matériaux. La plupart des matériaux organiques et des surfaces peintes ou oxydées ont une émissivité de 0,95. Le cas échéant, pour compenser les lectures inexactes susceptibles de résulter des mesures de surfaces métalliques brillantes, couvrez la surface à mesurer de ruban opaque ou de peinture matte noire (< 150 °C / 302 °F) et utiliser le paramètre de haute émissivité. Laissez au ruban ou à la peinture le temps d'atteindre les mêmes températures que la surface sous-jacente. Mesurez la température du ruban ou de la surface peinte.

Rappels

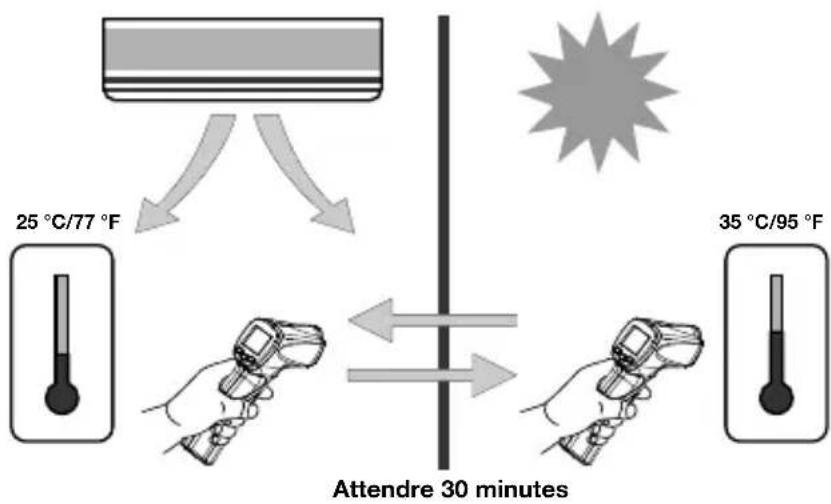

1. Les changements de la température ambiante environnante peuvent entraîner des mesures inexactes, laissez l'instrument s'adapter au changement de température ambiant avant de l'utiliser. La précision spécifiée s'applique après 30 minutes lorsque l'instrument passe dans un milieu ambiant différent.


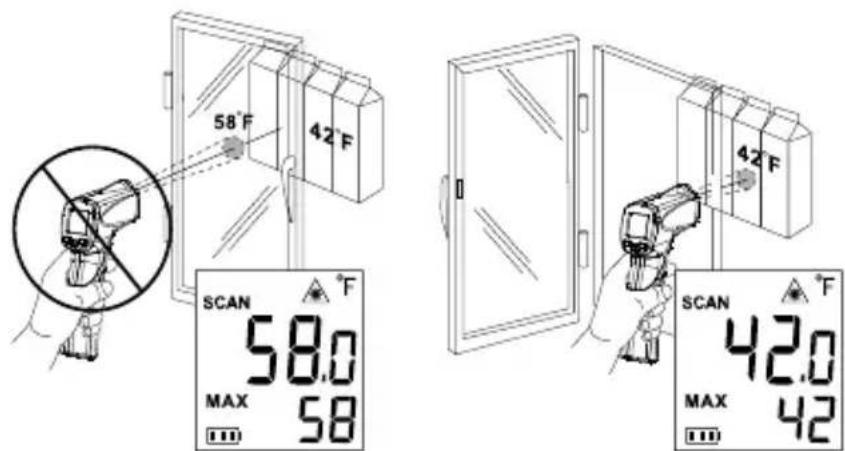

1. L'instrument ne peut pas effectuer de mesures à travers des surfaces transparentes telles que le verre. Dans ce cas, il mesure en fait la température de surface du verre.

58°F 42°F SCAN 58.0 MAX 58 42°F SCAN 42.0 MAX 42

1. Son usage n'est pas recommandé pour mesurer les surfaces métalliques brillantes ou polies (acier inoxydable, aluminium, etc.). Voir Émissivité.
2. La vapeur, la poussière, la fumée, etc., peuvent perturber la précision des mesures en obstruant l'optique de l'instrument.

CARACTÉRISTIQUES

Fonction Gamme
Plage de températures -18 °C à 380 °C (0 °F à 716 °F)
Précision avec une température ambiante de fonctionnement de 21 °C à 25 °C (70 °F à 77 °F)	-18 °C à 10 °C (-0,4 °F à 50 °F) : ±2 %+1 °C (2 °F), ou ±3 °C (±6 °F), selon la valeur la plus grande (Typique) > 10 °C à 380 °C (> 50 °F à 716 °F) : ±2 %, ou ±2 °C (±4 °F), selon la valeur la plus grande (Typique)
Fidélité des mesures	±0,5 % du résultat ou ±0,5 °C (±1 °F), selon la valeur la plus grande (Typique)
Résolution d'affichage 0,1 °C / 0,1 °F
Réponse spectrale 5 μm à 16 μm
Visée laser Laser à un point
Puissance laser	Sortie < 1 mW Classe 2, longueur d'onde de 630 à 670 nm
Temps de réponse (95 %) 500 ms
Rapport de distance à taille de point focal (spot) (D:S)	10:1
Taille de point minimum 20 mm
Émissivité 0,95
Température ambiante de fonctionnement	0 à 50 °C(32 à 120 °F)
Humidité relative 0 % à 75 % sans condensation
Température de stockage	-20 °C à 65 °C(-4 °F à 150 °F)(sans la pile)
Affichage des températures	°C ou °F sélectionnable
Maintien de l'affichage 8 s
Affichage MAX/MIN des températures	√
Double affichage LCD	√
Rétroéclairage LCD	√
Indication de pile faible	√
Alimentation Pile alcaline 6 F22 de 9 V ou équivalente
Durée de vie des piles	10 heures avec le laser et le rétroéclairage actifs,30 heures avec le laser et le rétroéclairage inactifs
Dimensions(H x l x L)	Environ 153 x 108 x 40 mm(6,0 x 4,3 x 1,6 pouces)
Poids	Environ 180 g (0,4 lb)avec la pile installée

Entretien

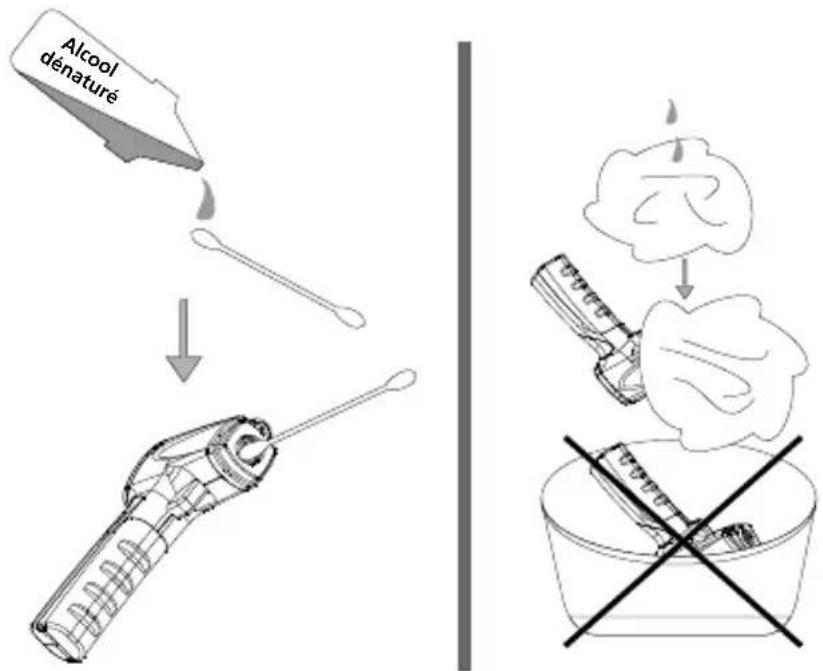

Nettoyage de l'objectif : Expulsez les impuretés en suspension avec de l'air comprimé sec et propre. Essuyez doucement les débris restants à l'aide d'un pinceau d'aquarelle. Essuyez soigneusement la surface avec un coton humide. Essuyez soigneusement la surface avec un coton-tige humide ou imbibé d'alcool. Remarque : Ne pas utiliser de solvants pour nettoyer la lentille en plastique.

Nettoyage du boîtier : Utilisez de l'eau savonneuse sur une éponge humide ou un chiffon doux. Remarque : Ne pas plonger l'appareil dans l'eau.

Alcool dénaturé ↓ syringe Brain ↓ syringe syringe No Need

DÉPANNAGE

Code Problème Action
OL	La température cible est supérieure au seuil haut de la gamme	Sélectionner une valeur cible dans la gamme voulue
-OL	La température cible est inférieure au seuil bas de la gamme	Sélectionner une valeur cible dans la gamme voulue
Témoin de pile	Pile faible	Vérifier et/ou remplacer la pile
Affichage vide	La pile est sans doute usée	Vérifier et/ou remplacer la pile
Le laser ne fonctionne pas	1. Pile faible ou épuisée2. Température ambiante supérieure à 40 °C (104 °F)	1. Remplacer la pile2. Utiliser dans une zone avec une gamme inférieure

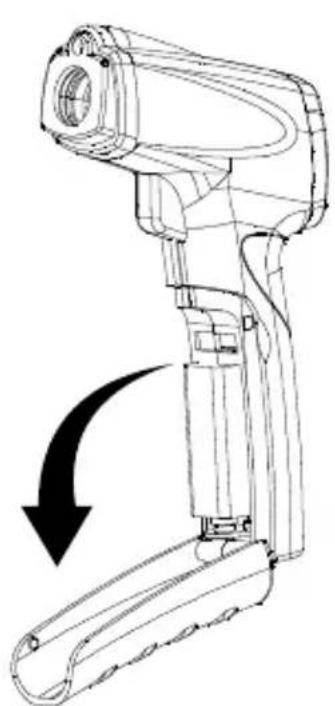

Pour installer ou remplacer une pile de 9 V (voir ci-dessous) :

1. Ouvrez la poignée.
2. Installez la pile en notant sa polarité.
3. Fermez et verrouillez la poignée.

Batterie : Pile alcaline 6F22 de 9 V ou équivalente
