IR710EUR - Thermometer Beha-Amprobe - Kostenlose Bedienungsanleitung

Produkttyp	Infrarot-Thermometer
Marke	Beha-Amprobe
Modell	IR710EUR
Temperaturbereich	-18 °C bis 380 °C (0 °F bis 716 °F)
Genauigkeit	±2 % oder ±2 °C (je nachdem, welcher größer ist) für >10 °C; ±3 °C für -18 bis 10 °C
Auflösung	0,1 °C / 0,1 °F
Abstand/Spot-Verhältnis (D:S)	10:1
Minimale Spotgröße	20 mm
Emissionsgrad	0,95 (fest)
Spektralbereich	5 μm bis 16 μm
Ansprechzeit (95 %)	500 ms
Laser	Klasse 2, <1 mW, Wellenlänge 630-670 nm
Hauptfunktionen	Infrarotmessung, Laserpointer, zweizeiliges LCD-Display, Hintergrundbeleuchtung, 8-s-Haltefunktion, MAX/MIN-Anzeige
Stromversorgung	9-V-Batterie (Typ 6F22)
Batterielebensdauer	10 h (Laser + Hintergrundbeleuchtung), 30 h (ohne)
Abmessungen (H x B x T)	153 x 108 x 40 mm
Gewicht	Ca. 180 g (mit Batterie)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	-20 °C bis 65 °C (ohne Batterie)
Relative Luftfeuchtigkeit	0 % bis 75 % ohne Kondensation
Anzeige	°C/°F wählbar
Wartung	Reinigung der Linse mit Druckluft und Alkohol; Gehäuse mit Seifenwasser
Sicherheit	Nicht in den Laser schauen; reflektierende Oberflächen vermeiden; nicht in der Nähe von explosiven Gasen verwenden
Garantie	1 Jahr (außer Batterien, Sicherungen, Missbrauch)

Häufig gestellte Fragen - IR710EUR Beha-Amprobe

Wie schalte ich das Thermometer ein?

Um das Thermometer einzuschalten, drücken Sie den Auslöser. Das Gerät schaltet sich nach 8 Sekunden Inaktivität automatisch aus.

Wie wechsle ich zwischen Grad Celsius und Fahrenheit?

Drücken Sie die °C/°F-Taste, um zwischen den beiden Temperatureinheiten zu wechseln.

Wie verwende ich den Laser?

Drücken Sie die Laser-Taste, um ihn zu aktivieren oder zu deaktivieren. Der Laser leuchtet nur, wenn der Auslöser gedrückt ist. Richten Sie den Laser niemals auf die Augen.

Wie genau ist das Gerät?

Die Genauigkeit beträgt ±2 % oder ±2 °C (je nachdem, welcher größer ist) für Temperaturen über 10 °C und ±3 °C für Temperaturen zwischen -18 °C und 10 °C.

Wie reinige ich die Linse?

Verwenden Sie Druckluft, um Staub zu entfernen, dann ein feuchtes oder mit Alkohol getränktes Wattestäbchen. Keine Lösungsmittel verwenden.

Was tun, wenn das Display 'OL' oder '-OL' anzeigt?

Die Anzeigen 'OL' und '-OL' bedeuten, dass die Zieltemperatur außerhalb des Messbereichs liegt. Überprüfen Sie, ob das Ziel zwischen -18 °C und 380 °C liegt.

Wie lange hält die Batterie?

Bei aktiviertem Laser und Hintergrundbeleuchtung hält die Batterie etwa 10 Stunden; ohne diese Funktionen etwa 30 Stunden.

Wie wechsle ich die Batterie?

Öffnen Sie den Deckel des Griffs, legen Sie eine 9-V-Batterie (6F22) unter Beachtung der Polarität ein und schließen Sie den Deckel wieder.

Kann ich durch Glas oder glänzende Oberflächen messen?

Nein, das Thermometer misst die Oberflächentemperatur. Glas führt zu fehlerhaften Messungen. Bei glänzenden Metalloberflächen Klebeband oder matte Farbe auftragen.

Welche wichtigen Sicherheitshinweise gibt es?

Schauen Sie nicht in den Laser; verwenden Sie ihn nicht in der Nähe von explosiven Gasen; messen Sie nicht auf reflektierenden Oberflächen ohne Vorsichtsmaßnahmen; ersetzen Sie die Batterie bei schwachem Batterieanzeiger.

BEDIENUNGSANLEITUNG IR710EUR Beha-Amprobe

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist, sofern örtliche Gesetze nichts anderes vorsehen. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zu nehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Service-Center oder an einen Amprobe-Fachhändler/-Distributor einsenden. Nähere Einzelheiten siehe Abschnitt „Reparatur“. DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ALLE ANDEREN (VERTRAGLICH GEREGELTEN ODER GESETZLICH VORGESCHRIEBENEN) GEWÄHRLEISTUNGEN, EINSCHLIESSLICH DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN. Weil einige Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur

Zu allen Geräten, die zur Reparatur oder Kalibrierung im Rahmen der Garantie oder außerhalb der Garantie eingesendet werden, muss folgendes beigelegt werden: Name des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlich bitte eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen dem Messgerät beilegen. Die Gebühren für außerhalb des Garantiezeitraums durchgeführte Reparaturen oder für den Ersatz von Instrumenten müssen per Scheck, Zahlungsanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag auf Rechnung an Amprobe formuliert werden.

Garantiereparaturen oder -austausch – alle Länder

Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor Reparaturen angefordert werden. Während der Garantieperiode können alle defekten Geräte zum Umtausch gegen dasselbe oder ein ähnliches Produkt an den Amprobe® - Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.Amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe Service-Center zur Reparatur oder zum Umtausch eingesendet werden.

Reparaturen und Austausch außerhalb der Garantie – USA und Kanada

Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe® Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe® oder der Verkaufsstelle.

In den USA In Kanada

Amprobe Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Tel.: 877-AMPROBE (267-7623) Tel.: [phone]

Reparaturen und Austausch außerhalb der Garantie – Europa

Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe -Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.Amprobe.com zu finden.

Korrespondenzanschrift für Europa*

Amprobe® Europe

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Deutschland

Tel.: [phone] - 0

www.amprobe.eu

*(Nur Korrespondenz – keine Reparaturen und kein Umtausch unter dieser Anschrift. Kunden in Europa wenden sich an den zuständigen Distributor.)

INHALT

SYMBOLE 2

SICHERHEITSINFORMATIONEN....3

AUSPACKEN UND ÜBERPRÜFEN 4

MERKMALE 4

WIE DAS THERMOMETER FUNKTIONIERT 4

BETRIEB DES THERMOMETERS....4

Temperaturmessung 4

Auffinden eines Heiß- oder Kaltpunkts....5

Abstand und Punktgröße 6

Sichtfeld....6

Emissivität....7

Zur Beachtung....7

TECHNISCHE DATEN 8

WARTUNG....9

FEHLERBEHEBUNG 9

ERSETZEN DER BATTERIE ....10

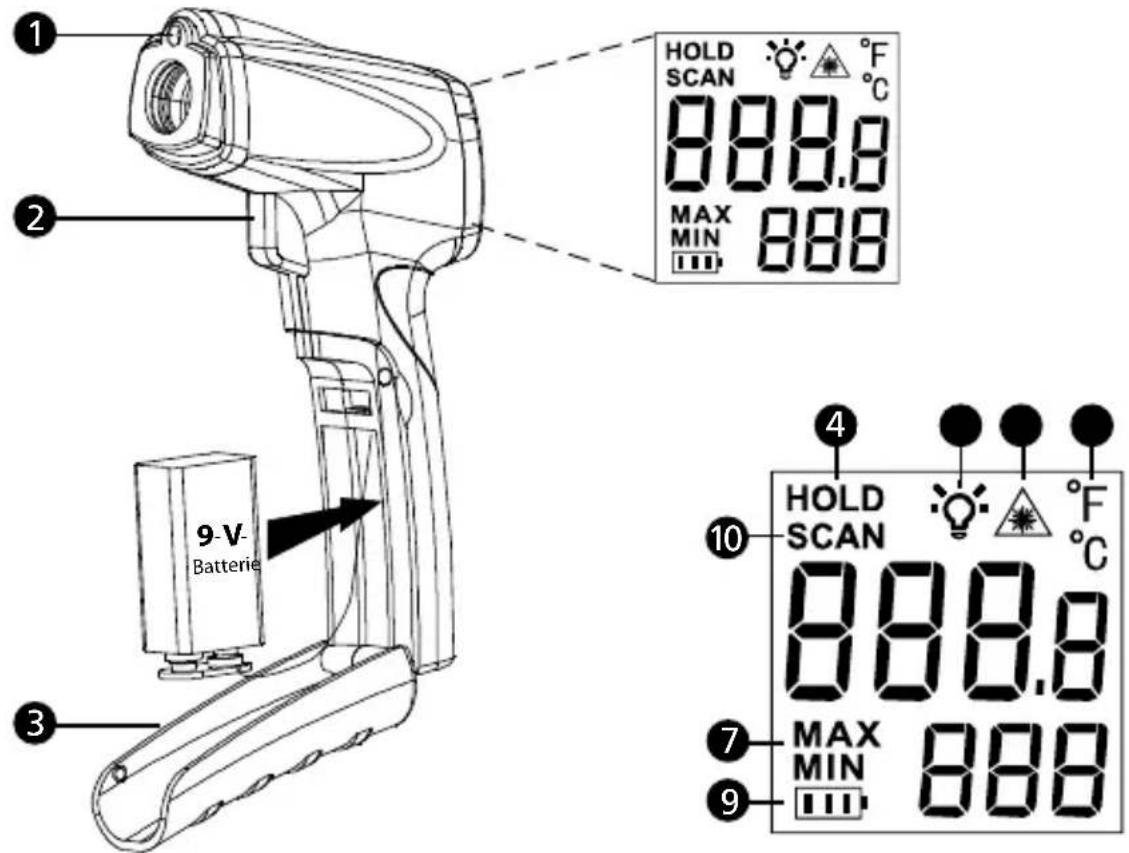

1 Laseröffnung
② Auslöser
3 Batteriefachabdeckung
4 Anzeige festhalten (nach Loslassen des Auslösers)
5 Laseranzeige

⑥ Temperatureinheit °C / °F
7 MAX/MIN-Temperatur
8 Anzeigenhintergrundbeleuchtung
9 Anzeige für schwache Batterie
10 Messung durchführen (Auslöser ziehen)

SYMBOLE

	Vorsicht! Siehe Erklärung in diesem Handbuch.
	Warnung! Laserlicht. Nicht in den Laserstrahl blicken.
[4CYY]	Celsius.
°F	Fahrenheit.
	Batterieanzeige.
	Übereinstimmung mit EU-Richtlinien.
	Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen. Ein qualifiziertes Recycling-Unternehmen kontaktieren.

Sicherheitsinformationen

Das Messgerät stimmt überein mit:

EN 61010-1 Allgemeine Sicherheit

EN 60825-1 Lasersicherheit

EN 61326-1 Elektromagnetische Störaussendungen und Empfindlichkeit

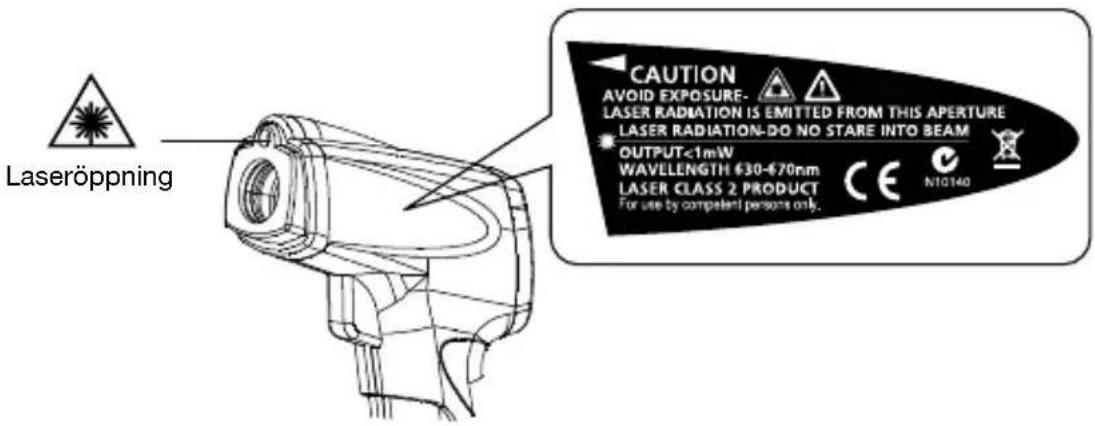

CAUTION AVOID EXPOSURE- LASER RADIATION IS EMITTED FROM THIS APERTURE LASER RADIATION-DO NO STARE INTO BEAM OUTPUT<1mW WAVELENGTH 630-670nm LASER CLASS 2 PRODUCT COMPLIES WITH FDA 21CFR 1040.10, 1040.11 & EN 60825-1 For use by competent persons only.

Laseröppning CAUTION AVOID EXPOSURE- LASER RADIATION IS EMITTED FROM THIS APERTURE LASER RADIATION-DO NO STARE INTO BEAM OUTPUT<1mW WAVELENGTH 630-670nm LASER CLASS 2 PRODUCT For use by competent persons only. CE N10140

⚠️⚠️ Warning: Vor Gebrauch lesen

• Nicht in Laserstrahl blicken.
• Laser nicht direkt auf Auge oder indirekt reflektierende Flächen richten.
• Ausschließlich für Gebrauch durch fachkundiges Personal.
• Die Batterien ersetzen, sobald die Anzeige für schwache Batterie eingeblendet wird.
  • Die Funktionsfähigkeit des Messgeräts durch Messen einer bekannten Spannung prüfen.
• Das Thermometer nicht verwenden, wenn es Funktionsstörungen aufweist.
• Das Thermometer nicht in Umgebungen mit explosiven Gasen, Dampf oder Staub verwenden.
• Um Brandgefahr bzw. Feuer zu vermeiden, verstehen, dass reflektierende Objekte viel heißer sein können als der angezeigte Temperaturmesswert.
• Das Thermometer nicht auf oder in der Nähe von Objekten ablegen, die eine hohe Temperatur aufweisen.
• Wenn das Thermometer in einer nicht in diesem Handbuch beschriebenen Weise eingesetzt wird, kann es sein, dass der vom Thermometer gebotene Schutz beeinträchtigt wird oder dass gefährliche Laserstrahlenbelastung verursacht wird.

⚠ Vorsicht

Um Beschädigungen des Messgeräts zu vermeiden, folgende Vorkehrungen treffen:

• Nicht in den Laserstrahl blicken.
• EMF (elektromagnetische Felder) von Bogenschweißgeräten oder Hochfrequenzheizgeräten vermeiden.
  • Statische Elektrizität vermeiden.
• Wärmestoß vermeiden (verursacht durch große oder abrupte Umgebungstemperaturschwankungen – das Gerät vor Gebrauch 30 Minuten stabilisieren lassen).
• Das Thermometer nicht auf oder in der Nähe von Objekten ablegen, die eine hohe Temperatur aufweisen.

Der Verpackungskarton sollte Folgendes enthalten:

1 IR-710 / IR-710-EUR Thermometer

1 9 V Batterie (installiert)

1 Bedienungshandbuch

Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden.

MERKMALE

Das Amprobe IR-710 / IR-710-EUR, ein Infrarotthermometer mit einem Verhältnis zwischen Abstand und Punktgröße von 10:1, bietet branchenweit führende Genauigkeit und Ansprechzeit mit einem Temperaturmessbereich von -18 °C bis 380 °C bzw. 0 °F bis 716 °F. Das IR-710 / IR-710-EUR ist spezifisch für HVAC/R-, Elektrik-, industrielle Instandhaltungs-, Kfz- sowie Qualitätskontroll- und Brandverhütungs-Anwendungen ausgelegt.

• 10:1 Verhältnis Abstand zu Punktgröße
- Temp.-Bereich von -18 °C bis 380 °C bzw. 0 °F bis 716 °F
- Präzisionsgenauigkeit und schnelle Ansprechzeit
- Laserstrahl, LCD-Doppelanzeige mit Hintergrundbeleuchtung
- Automatisches Festhalten der Anzeige und MAX/MIN-Speicher

WIE DAS THERMOMETER FUNKTIONIERT

Infrarotthermometer messen die Oberflächentemperatur eines Objekts. Die Optik des Thermometers nimmt emittierte, reflektierte und übertragene Energie war, die gesammelt und auf einen Detektor fokussiert wird. Die Elektronik des Geräts übersetzt das Signal in einen Temperaturmesswert, den das Gerät anzeigt.

BETRIEB DES THERMOMETERS

Temperaturmessung

Das Thermometer schaltet sich ein, wenn der Auslöser gedrückt wird. Das Thermometer schaltet sich aus, wenn 8 Sekunden lang keine Aktivität stattfindet.

Um Temperatur zu messen, das Thermometer gegen ein Objekt richten und den Auslöser ziehen. Der Laserstrahl des Thermometers kann als Zielhilfe verwendet werden. Zum Messen der Zieloberfläche den Auslöser ziehen und halten.

Nach dem Loslassen des Auslösers hält die Anzeige den

Messwert 8 Sekunden lang fest. Das Verhältnis zwischen

Abstand und Punktgröße sowie das Sichtfeld berücksichtigen. Der Laser wird ausschließlich zum Zielen verwendet und hat für die Temperaturmessung keine Bedeutung.

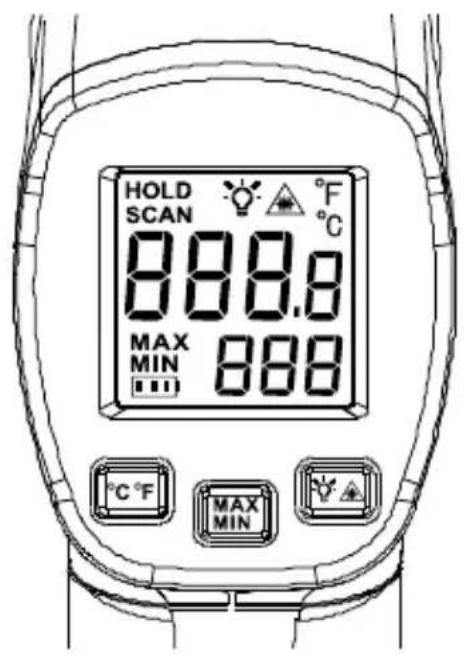

Taste Beschreibung.
°C °F Umschalten zwischen Celsius und Fahrenheit.
MAXMIN	Umschalten zwischen MAX und MIN. MAX- bzw. MIN-Messwert wird auf der sekundären Anzeige angezeigt.
	Ausschalten bzw. Einschalten des Lasers.Ausschalten bzw. Einschalten des Hintergrundbeleuchtung.

! laser

Zur Vermeidung von Verletzungen Laser nicht direkt auf Auge oder indirekt reflektierende Flächen richten.

Das Thermometer ist mit einem Laser ausgestattet, der ausschließlich zum Zielen auf das Objekt verwendet wird. Der Laser schaltet aus, wenn der Auslöser losgelassen wird.

Aktivieren bzw. Deaktivieren des Lasers:

1. Laser-Taste drücken, um den Laser zu aktivieren bzw. zu deaktivieren. Das Symbol erscheint auf der Anzeige, wenn der Laser aktiviert ist.

Auffinden eines Heiß- oder Kaltpunkts

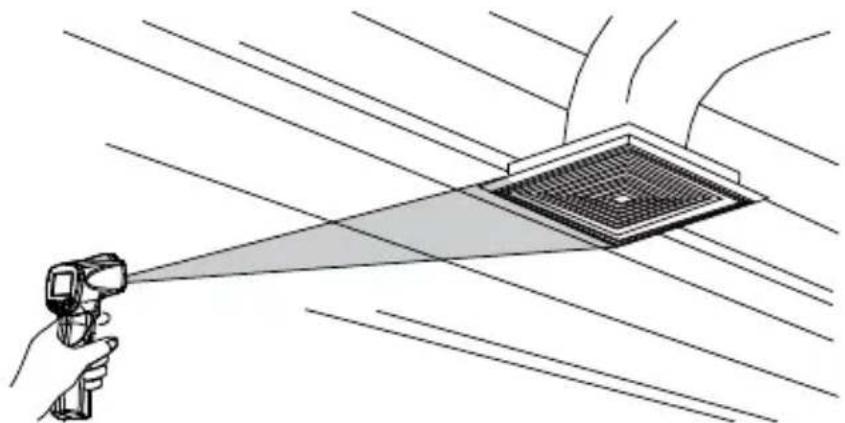

Um einen Heiß- bzw. Kaltpunkt zu finden, den Laser auf eine Stelle außerhalb des Zielbereichs richten. Dann mit einer Auf- und Ab-Bewegung langsam über den Bereich scannen, bis der Heiß- bzw. Kaltpunkt gefunden ist.

Abstand und Punktgröße

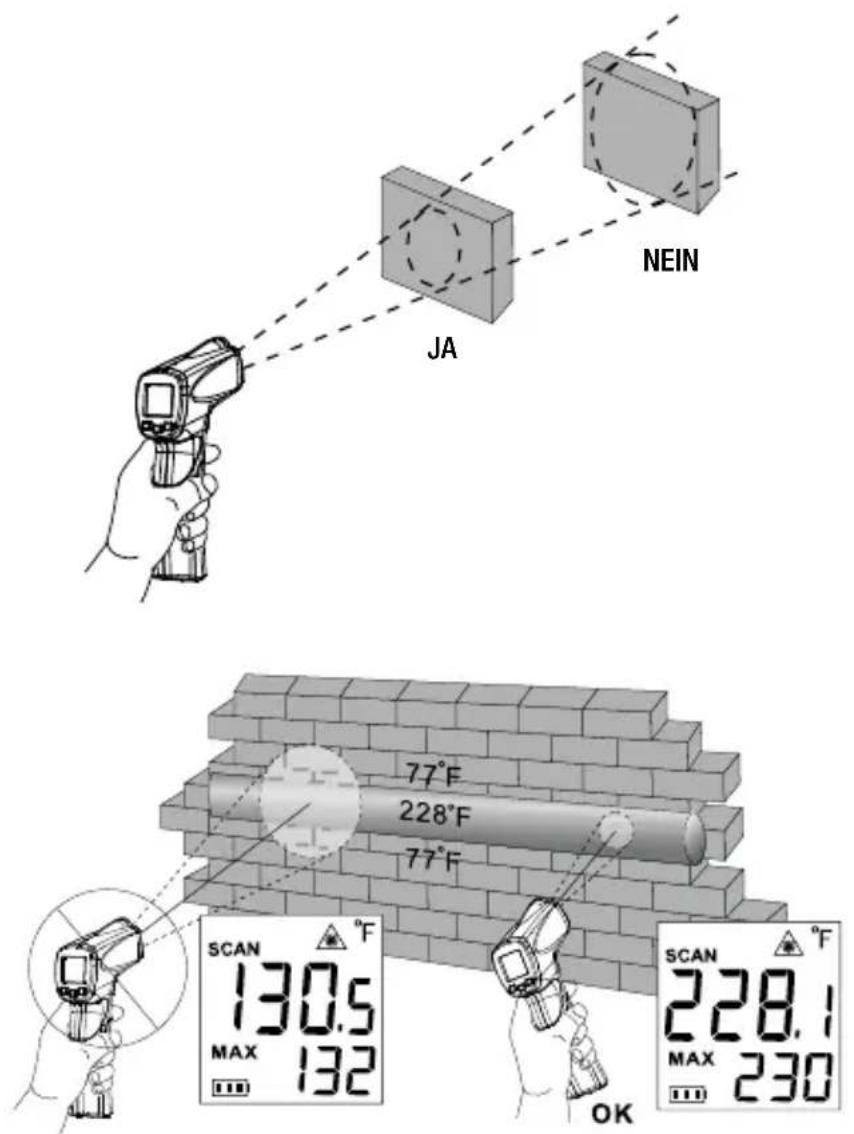

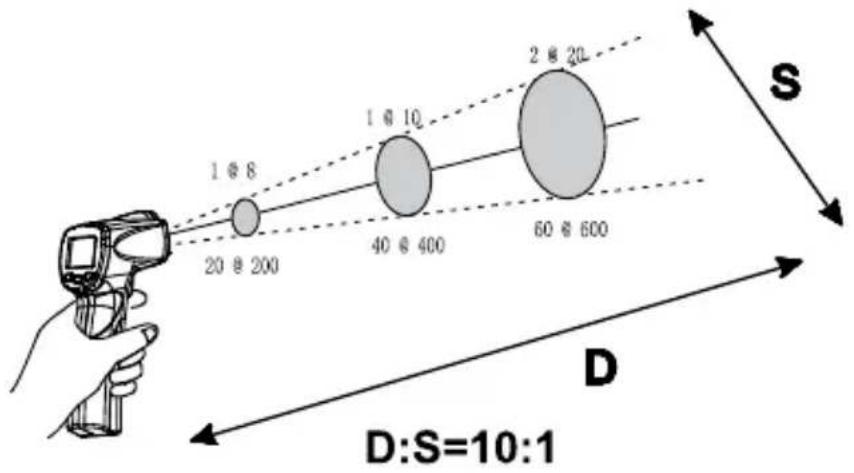

Die Punktgröße (S) des gemessenen Bereichs wird mit zunehmendem Abstand (D) des Messgeräts vom gemessenen Ziel größer. Die Punktgröße gibt 90 % umfassender Energie an.

Sicherstellen, dass das Ziel größer ist als die Punktgröße. Je kleiner das Ziel ist, desto näher soll das Gerät gehalten werden.

JA NEIN 77°F 228°F 77°F SCAN 130.5 MAX 132 SCAN 228.1 MAX 230 OK

Emissivität

Emissivität beschreibt die Energie emittierenden Eigenschaften von Stoffen. Die meisten organischen Stoffe und bemalten oder oxidierten Flächen weisen einen Emissionswert von ungefähr 0,95 auf. Zur Kompensation von ungenauen Messwerten, die beim Messen von glänzenden Metallflächen auftreten können, die zu messende Fläche, wenn möglich, mit Abdeckband oder matter schwarzer Farbe bedecken (< 150 °C / 302 °F) und die hohe Emissivitätseinstellung verwenden. Zeit einräumen, sodass das Abdeckband bzw. die schwarze Farbe die gleiche Temperatur wie die darunterliegende Fläche annimmt. Die Temperatur des Abdeckbandes/der angemalten Fläche messen.

Zur Beachtung

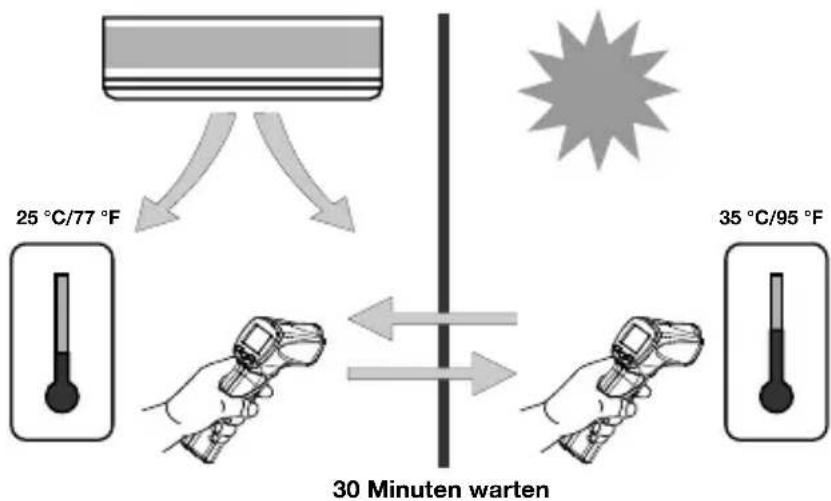

1. Schwankungen in der Umgebungstemperatur können zu ungenauen Ergebnissen führen; vor Gebrauch warten, damit sich das Messgerät an die Umgebungstemperatur anpassen kann. Die spezifizierte Genauigkeit gilt nach 30 Minuten, wenn das Messgerät in eine andere Umgebung eingebracht wird.

25 °C/77 °F 30 Minuten warten 35 °C/95 °F

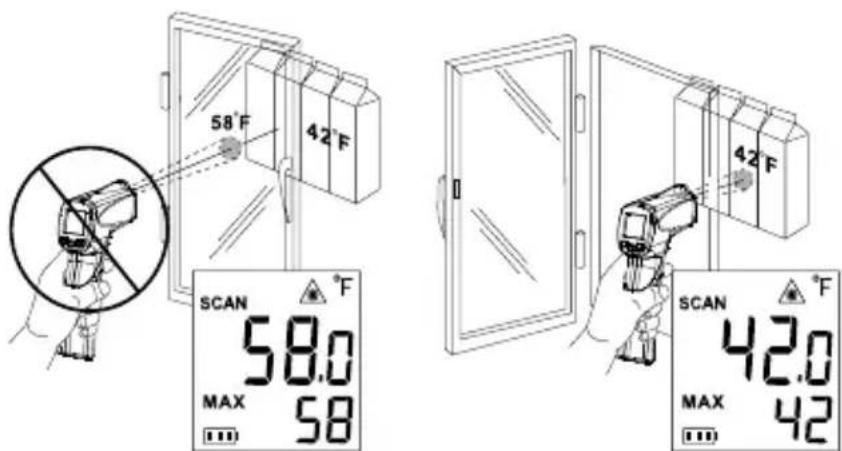

1. Das Messgerät kann nicht durch transparente Flächen (z. B. Glas) hindurch messen. Das Gerät misst stattdessen die Oberflächentemperatur des Glasobjekts.

58°F 42°F SCAN 58.0 MAX 58 42°F SCAN 42.0 MAX 42

1. Nicht empfohlen für Gebrauch zum Messen von glänzenden oder polierten Metallflächen (Edelstahl, Aluminium usw.). Siehe Emissivität.

2. Dampf, Staub, Rauch usw. können genaue Messungen verhindern, da sie u. U. die Optik des Messgeräts beeinträchtigen.

TECHNISCHE DATEN

Funktion Bereich
Temperaturbereich	-18 °C bis 380 °C0 °F bis 716 °F
Genauigkeit mit Umgebungsbetriebs-temperatur von 21 °C bis 25 °C (70 °F bis 77 °F)	-18 °C bis 10 °C (-0,4 °F bis 50 °F): ±2 %+1 °C (2 °F) bzw. ±3 °C (±6 °F), es gilt der größere Wert (Typisch) >10 °C bis 380 °C (> 50 °F bis 716 °F): ±2 % bzw. ±2 °C (±4 °F), es gilt der größere Wert (Typisch)
Wiederholbarkeit	±0,5 % von Messwert bzw. ±0,5 °C (±1 °F), es gilt der größere Wert (Typisch)
Anzeigenauflösung 0,1 °C	/ 0,1 °F
Spektralreaktion 5 μm bis	16 μm
Laserlicht Einzelpunktlaser
Laserenergie	Ausgabe < 1 mW Klasse 2, Wellenlänge 630 bis 670 nm
Ansprechzeit (95 %) 500 ms
Verhältnis Abstand zu Punktgröße (D:S)	10:1
Minimale Punktgröße 20 mm
Emissivität 0,95
Umgebungsbetriebs-temperatur	0 °C bis 50 °C32 °F bis 120 °F
Relative Luftfeuchtigkeit 0	% bis 75 % nicht kondensierend
Lagerungs-temperatur	-20 °C bis 65 °C-4 °F bis 150 °F(Batterie nicht eingesetzt)
Temperaturanzeige °C bzw. °F wählbar
Display-Hold 8 Sek.
MAX/MIN-Temperatur-anzeige	√
LCD-Doppelanzeige	√
LCD-Hintergrund-beleuchtung	√
Anzeige für schwache Batterie	√
Stromversorgung Alkalibatterie 9 V 6F22 oder gleichwertig
Batterielebensdauer	10 Stunden mit Laser und Hintergrundbeleuchtung eingeschaltet30 Stunden mit Laser und Hintergrundbeleuchtung ausgeschaltet
Abmessungen (H x B x L)	Ca. 153 x 108 x 40 mm
Gewicht Ca. 180 g mit eingesetzten Batterien

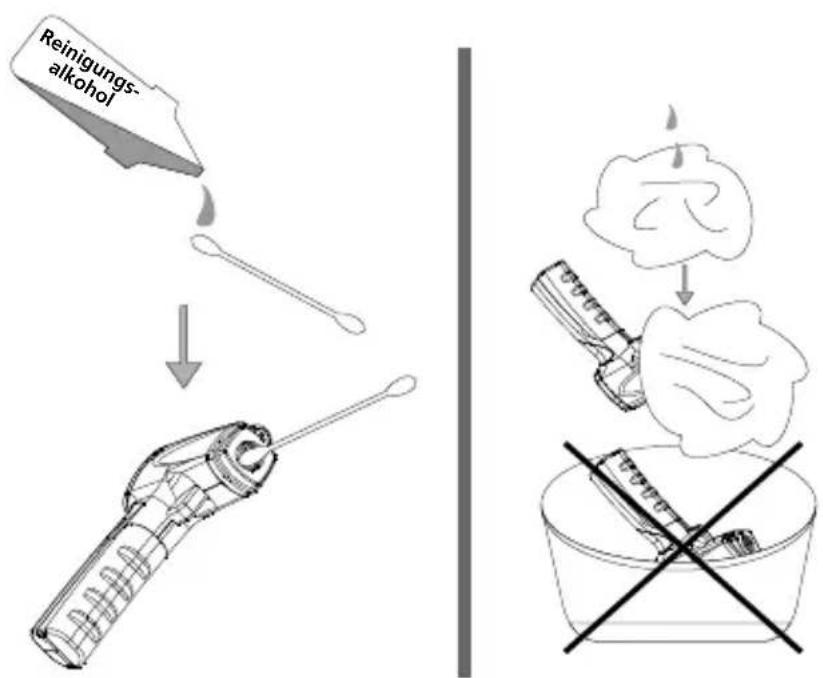

Linsenreinigung: Lose Partikel mit sauberer Druckluft abblasen. Verbleibende Verunreinigungen mit einer Kamelhaarbürste behutsam abbürsten. Die Oberfläche mit einem angefeuchteten Baumwollappen sorgfältig abwischen. Der Lappen kann mit Wasser oder Reinigungsalkohol angefeuchtet werden. Hinweis: Keine Lösungsmittel zur Reinigung der Kunststofflinse verwenden.

Gehäusereinigung: Seife und Wasser an einem feuchten Schwamm oder weichen Tuch verwenden. Hinweis: Das Gerät nicht in Wasser eintauchen.

Reinigungs- alkohol ↓ Alkohol Alkohol Alkohol Alkohol Alkohol Alkohol Alkohol Alkohol Alkohol Alkohol Alkohol Alkohol Alkohol Alkohol Alkohol Alkohol Alkohol Alkohol Alkohol Alkohol Alkoholin Alkoholin Alkoholin Alkoholin Alkoholin Alkoholin Alkoholin Alkoholin Alkoholin Alkoholin Alkoholin Alkoholin Alkoholin Alkoholin Alkoholin Alkoholin Alkoholin Alkoholin Alkoholin Alkoholin Alkohlin Alkohlin Alkohlin Alkohlin Alkohlin Alkohlin Alkohlin Alkohlin Alkohlin Alkohlin Alkohlin Alkohlin Alkohlin Alkohlin Alkohlin Alkohlin Alkohlin Alkohlin Alkohlin Alkohlin Alkohline

FEHLERBEHEBUNG

Code Problem Maßnahme
OL	Zieltemperatur-Bereichsüberschreitung	Ziel innerhalb des Bereichsauswählen
-OL	Zieltemperatur-Bereichsunterschreitung	Ziel innerhalb des Bereichsauswählen
Batterie-anzeige	Schwache Batterie	Batterie prüfenund/oder ersetzen
Leere Anzeige	Möglicherweise leere Batterie	Batterie prüfenund/oder ersetzen
Laser funktioniert nicht	1. Erschöpfte oder leere Batterie2. Umgebungs-temperatur über 40 °C (104 °F)	1. Batterie ersetzen2. In Umgebung mit geringerer Umgebungs-temperatur verwenden

Einsetzen bzw. Wechseln der 9-V-Batterie (siehe unten):

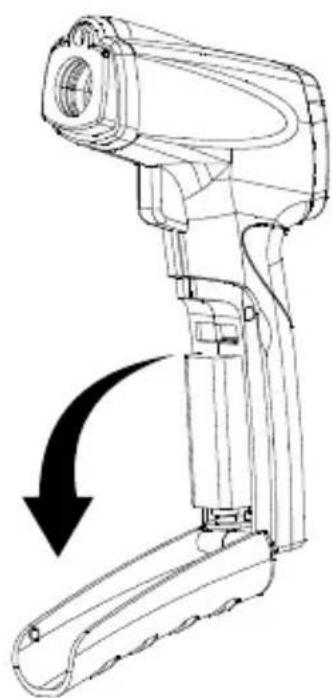

1. Den Griff öffnen.
2. Auf die richtige Polarität achten und die Batterie einsetzen.
3. Den Griff schließen und verriegeln.

Batterie: Alkalibatterie 9 V 6F22 oder gleichwertig
