| Produkttyp | Berührungsloses Infrarot-Thermometer |
| Marke | Beha-Amprobe |
| Modell | IR720EUR |
| Temperaturbereich | -32 °C bis 1050 °C (-26 °F bis 1922 °F) |
| Genauigkeit | ±1,8 % oder ±1,8 °C (±4 °F), je nachdem, welcher Wert größer ist (typisch) für >0 °C; ±1,8 % +1 °C (2 °F) oder ±2,8 °C (±6 °F) für -32 °C bis 0 °C |
| Anzeigeauflösung | 0,1 °C / 0,1 °F |
| Abstands- / Spotgrößenverhältnis (D:S) | 20:1 |
| Minimale Spotgröße | 25 mm |
| Spektralbereich | 8 μm bis 14 μm |
| Ansprechzeit (95 %) | 250 ms |
| Emissionsgrad | Digital einstellbar von 0,10 bis 1,00 in Schritten von 0,01; Standardwert 0,95 |
| Laserziel | Einstrahl-Laser, Klasse 2, Leistung <1 mW, Wellenlänge 630-670 nm |
| Display | Doppeltes hintergrundbeleuchtetes LCD |
| Anzeigefunktionen | MAX, MIN, DIF (Differenz), AVG (Mittelwert), automatische Haltefunktion (8 s) |
| Display-Haltefunktion | Automatisch für 8 Sekunden nach Loslassen des Auslösers |
| Automatische Abschaltung | Nach 8 Sekunden Inaktivität |
| Stromversorgung | 9 V Alkaline-Batterie (Typ 6F22) |
| Batterielebensdauer | Ca. 10 Stunden bei aktivem Laser und Hintergrundbeleuchtung; 30 Stunden ohne |
| Abmessungen (H x B x T) | Ca. 169 x 138 x 53 mm |
| Gewicht | Ca. 290 g (mit Batterie) |
| Betriebstemperatur | 0 °C bis 50 °C (32 °F bis 122 °F) |
| Betriebsfeuchte | 0 % bis 75 % nicht kondensierend |
| Lagertemperatur | -20 °C bis 65 °C (-4 °F bis 149 °F) ohne Batterie |

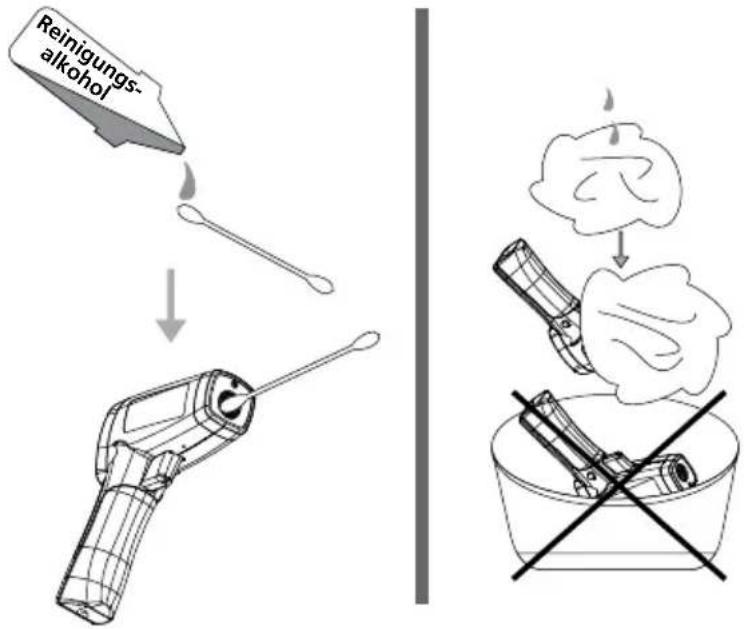

| Reinigung der Linse | Trockene Druckluft, weicher Pinsel, Wattestäbchen mit Alkohol (keine Lösungsmittel verwenden) |
| Reinigung des Gehäuses | Seifenwasser auf feuchtem Schwamm oder weichem Tuch; nicht eintauchen |
| Sicherheit | Entspricht EN 61010-1, EN 60825-1 (Laser), EN 61326-1 (EMV); nicht in den Laserstrahl blicken |
| Garantie | 1 Jahr (außer Batterien, Sicherungen, unsachgemäßer Gebrauch) |
Häufig gestellte Fragen - IR720EUR Beha-Amprobe
Benutzerfragen zu IR720EUR Beha-Amprobe
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Thermometer kostenlos im PDF-Format! Finden Sie Ihr Handbuch IR720EUR - Beha-Amprobe und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. IR720EUR von der Marke Beha-Amprobe.
BEDIENUNGSANLEITUNG IR720EUR Beha-Amprobe
Beschränkte Gewährleistung und Haftungsbeschränkung
Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist, sofern örtliche Gesetze nichts anderes vorsehen. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zu nehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Service-Center oder an einen Amprobe-Fachhändler/-Distributor einsenden. Nähere Einzelheiten siehe Abschnitt „Reparatur“. DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ALLE ANDEREN (VERTRAGLICH GEREGELTEN ODER GESETZLICH VORGESCHRIEBENEN) GEWÄHRLEISTUNGEN, EINSCHLIESSLICH DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN. Weil einige Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.
Reparatur
Zu allen Geräten, die zur Reparatur oder Kalibrierung im Rahmen der Garantie oder außerhalb der Garantie eingesendet werden, muss folgendes beigelegt werden: Name des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlich bitte eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen dem Messgerät beilegen. Die Gebühren für außerhalb des Garantiezeitraums durchgeführte Reparaturen oder für den Ersatz von Instrumenten müssen per Scheck, Zahlungsanweisung oder Kreditkarte beglichen werden oder es muss ein Auftrag auf Rechnung an Amprobe® formuliert werden.
Garantiereparaturen oder -austausch – alle Länder
Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor Reparaturen angefordert werden. Während der Garantieperiode können alle defekten Geräte zum Umtausch gegen dasselbe oder ein ähnliches Produkt an den Amprobe® - Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.Amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe® Service-Center (siehe Adresse unten) zur Reparatur oder zum Umtausch eingesendet werden.
Reparaturen und Austausch außerhalb der Garantie – USA und Kanada
Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe® oder der Verkaufsstelle.
In den USA In Kanada
Amprobe Amprobe
Everett, WA 98203 Mississauga, ON L4Z 1X9
Tel.: 877-AMPROBE (267-7623) Tel.: 905-890-7600
Reparaturen und Austausch außerhalb der Garantie – Europa
Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe -Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.Amprobe.com zu finden.
Korrespondenzanschrift für Europa*
Amprobe® Europe
Beha-Amprobe GmbH
In den Engematten 14
79286 Glottertal, Deutschland
Tel.: +49 (0) 7684 8009 - 0
www.amprobe.eu
*(Nur Korrespondenz – keine Reparaturen und kein Umtausch unter dieser Anschrift. Kunden in Europa wenden sich an den zuständigen Distributor.)
INHALT
SYMBOLE 2
SICHERHEITSINFORMATIONEN....3
AUSPACKEN UND ÜBERPRÜFEN....3
MERKMALE....4
WIE DAS THERMOMETER FUNKTIONIERT ....4
BETRIEB DES THERMOMETERS....4
Temperaturmessung 4
Auffinden eines Heiß- oder Kaltpunkts....7
Abstand und Punktgröße 7
Sichtfeld 8
Emissivität....8
Zur Beachtung 8
TYPISCHE MESSUNGEN....9
TECHNISCHE DATEN 12
WARTUNG....12
FEHLERBEHEBUNG 13

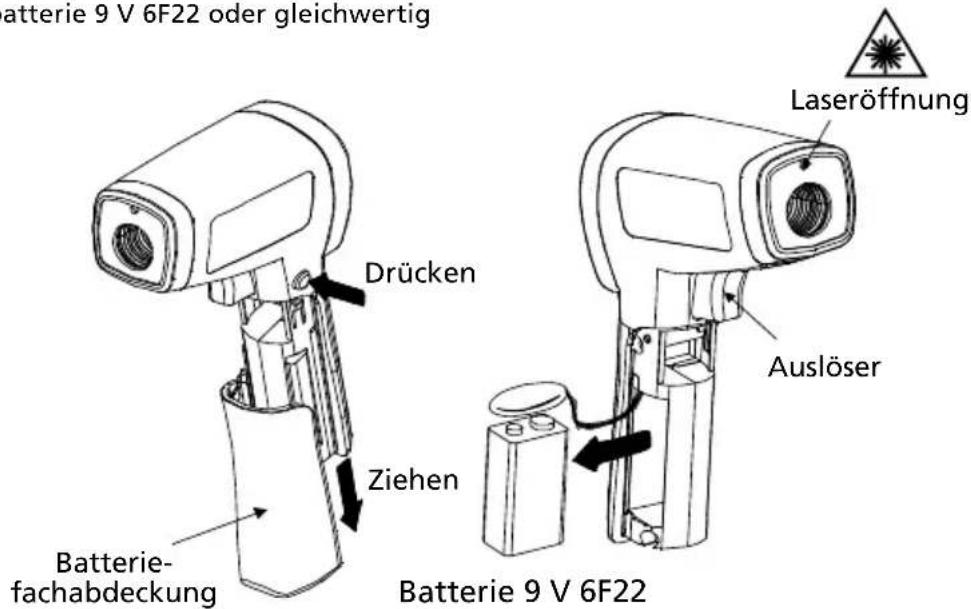

ERSETZEN DER BATTERIE 13

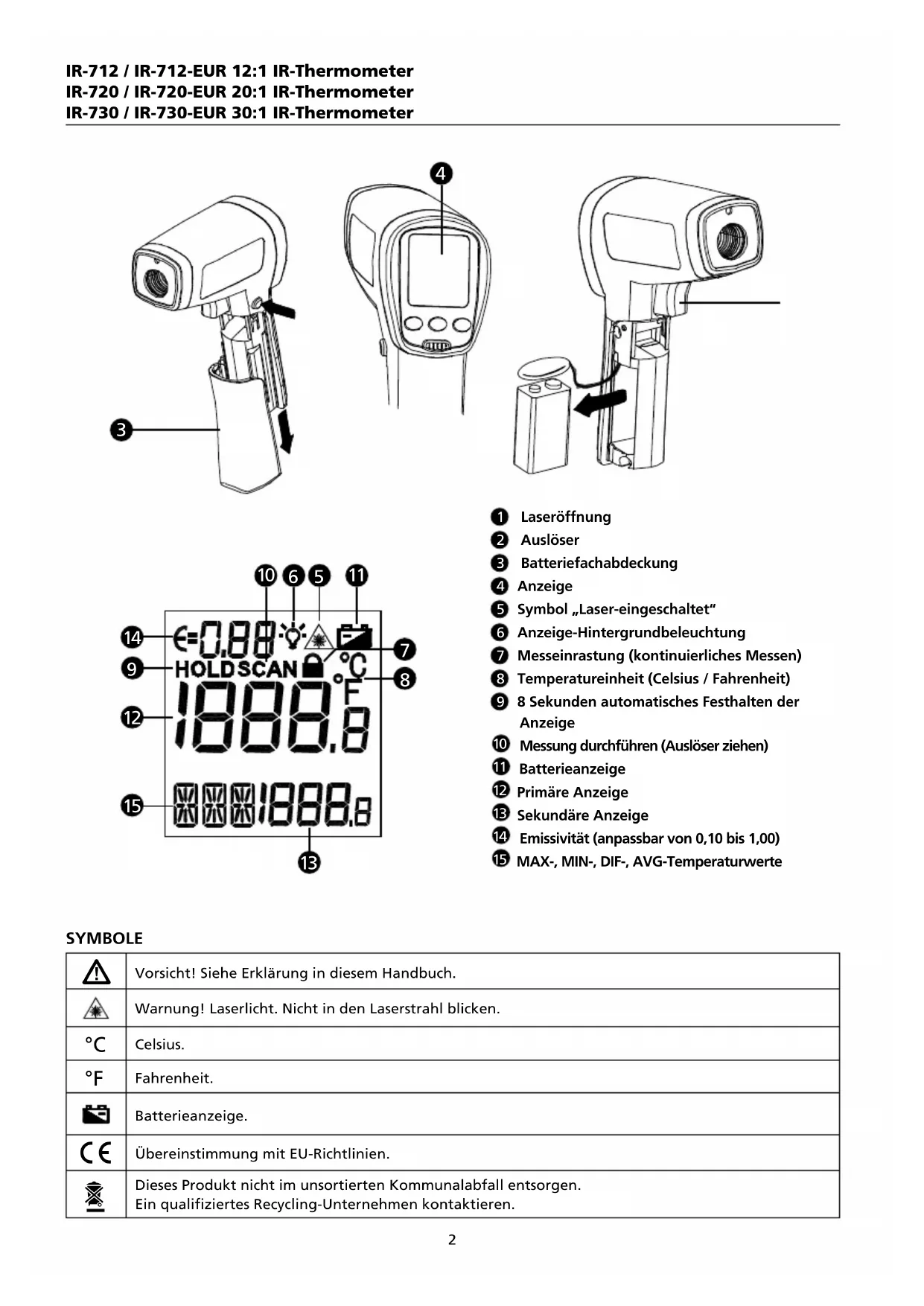

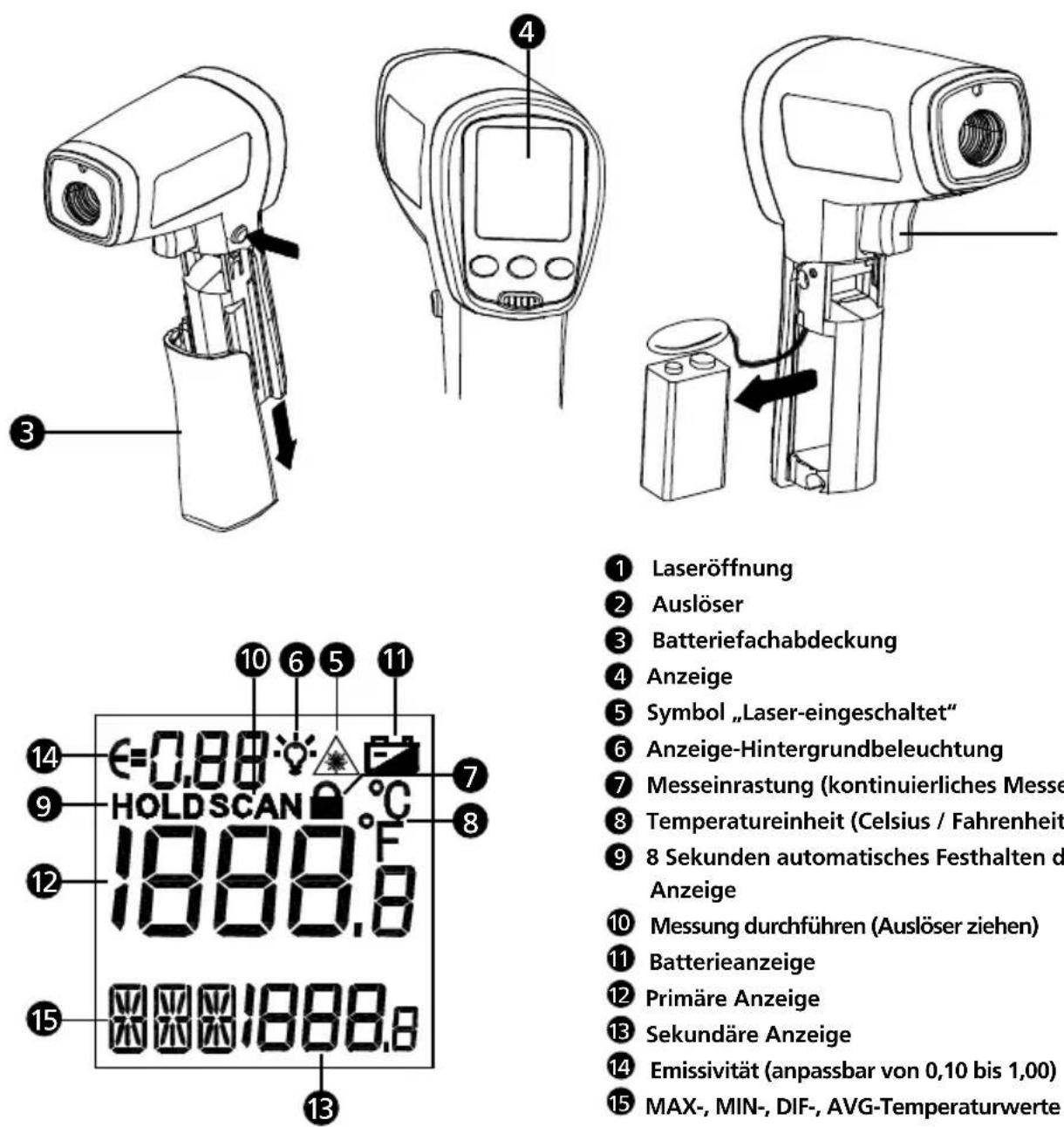

1 Laseröffnung
2 Auslöser
3 Batteriefachabdeckung
4 Anzeige
5 Symbol „Laser-eingeschaltet“
⑥ Anzeige-Hintergrundbeleuchtung
⑦ Messeinrastung (kontinuierliches Messen)
8 Temperatureinheit (Celsius / Fahrenheit)
9 8 Sekunden automatisches Festhalten der Anzeige
10 Messung durchführen (Auslöser ziehen)
11 Batterieanzeige
12 Primäre Anzeige
13 Sekundäre Anzeige
14 Emissivität (anpassbar von 0,10 bis 1,00)
15 MAX-, MIN-, DIF-, AVG-Temperaturwerte
SYMBOLE
| Vorsicht! Siehe Erklärung in diesem Handbuch. | |
| Warnung! Laserlicht. Nicht in den Laserstrahl blicken. | |
| °C | Celsius. |
| °F | Fahrenheit. |
| Batterieanzeige. | |
| CE | Übereinstimmung mit EU-Richtlinien. |
| Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen.Ein qualifiziertes Recycling-Unternehmen kontaktieren. |
Das Messgerät stimmt überein mit:
EN 61010-1 Allgemeine Sicherheit
EN 60825-1 Lasersicherheit
EN 61326-1 Elektromagnetische Störaussendungen und Empfindlichkeit


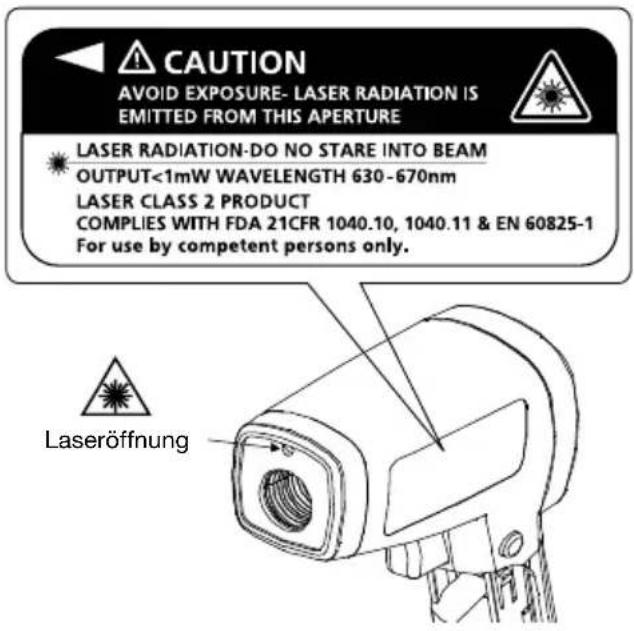

CAUTION AVOID EXPOSURE- LASER RADIATION IS EMITTED FROM THIS APERTURE LASER RADIATION-DO NO STARE INTO BEAM OUTPUT<1mW WAVELENGTH 630-670nm LASER CLASS 2 PRODUCT COMPLIES WITH FDA 21CFR 1040.10, 1040.11 & EN 60825-1 For use by competent persons only. Laseröffnung⚠ Warning
- Nicht in den Laserstrahl blicken.
- Laser nicht direkt auf Auge oder indirekt reflektierende Flächen richten.
- Ausschließlich für Gebrauch durch fachkundiges Personal.
• Die Batterien ersetzen, sobald die Anzeige für schwache Batterie eingeblendet wird. - Das Thermometer nicht verwenden, wenn es Funktionsstörungen aufweist.
- Das Thermometer nicht in Umgebungen mit explosiven Gasen, Dampf oder Staub verwenden.
- Um Brandgefahr bzw. Feuer zu vermeiden, verstehen, dass reflektierende Objekte viel heißer sein können als der angezeigte Temperaturmesswert.
- Das Thermometer nicht auf oder in der Nähe von Objekten ablegen, die eine hohe Temperatur aufweisen.
- Wenn das Thermometer in einer nicht in diesem Handbuch beschriebenen Weise eingesetzt wird, kann es sein, dass der vom Thermometer gebotene Schutz beeinträchtigt wird oder dass gefährliche Laserstrahlenbelastung verursacht wird.
⚠ Vorsicht
Um Beschädigungen des Messgeräts zu vermeiden, folgende Vorkehrungen treffen:
- EMF (elektromagnetische Felder) von Bogenschweißgeräten oder Hochfrequenzheizgeräten vermeiden.
• Statische Elektrizität vermeiden. - Wärmestoß vermeiden (verursacht durch große oder abrupte Umgebungstemperaturschwankungen – das Gerät vor Gebrauch 30 Minuten stabilisieren lassen).
- Das Thermometer nicht auf oder in der Nähe von Objekten ablegen, die eine hohe Temperatur aufweisen.
AUSPACKEN UND ÜBERPRÜFEN
Der Verpackungskarton sollte Folgendes enthalten:
1 Thermometer (IR-712 / IR-712-EUR oder IR-720 / IR-720-EUR oder IR-730 / IR-730-EUR)
1 Tragetasche
1 9 V Batterie (installiert)
1 Bedienungshandbuch
Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden.
Das Amprobe IR-712 / IR-712-EUR, ein Infrarotthermometer mit einem Verhältnis zwischen Abstand und Punktgröße von 12:1, bietet branchenweit führende Genauigkeit und Ansprechzeit mit einem Temperaturmessbereich von -18 °C bis 550 °C bzw. 0 °F bis 1022 °F. Das IR-712 / IR-712-EUR ist spezifisch für HVAC/R-, Elektrik-, industrielle Instandhaltungs-, Kfz- sowie Qualitätskontroll- und Brandverhütungs-Anwendungen ausgelegt.
• 12:1 Verhältnis Abstand zu Punktgröße
- Temp.-Bereich von -18 °C bis 550 °C bzw. 0 °F bis 1022 °F
- Präzisionsgenauigkeit und schnelle Ansprechzeit
- Laserstrahl, LCD-Doppelanzeige mit Hintergrundbeleuchtung
- Automatisches Festhalten der Anzeige und MAX/MIN-Speicher
- Einstellbare Emissivität zum Messen einer Vielzahl von Stoffen
Das Amprobe IR-720 / IR-720-EUR, ein Infrarotthermometer mit einem Verhältnis zwischen Abstand und Punktgröße von 20:1, bietet branchenweit führende Genauigkeit und Ansprechzeit mit einem Temperaturmessbereich von -32 °C bis 1050 °C bzw. -26 °F bis 1922 °F. Das IR-720 / IR-720-EUR ist spezifisch für HVAC/R-, Elektrik-, industrielle Instandhaltungs-, Kfz- sowie Qualitätskontroll- und Brandverhütungs-Anwendungen ausgelegt.
• 20:1 Verhältnis Abstand zu Punktgröße
- Temp.-Bereich von -32 °C bis 1050 °C bzw. -26 °F bis 1922 °F
- Präzisionsgenauigkeit und schnelle Ansprechzeit
- Laserstrahl, LCD-Doppelanzeige mit Hintergrundbeleuchtung
- Automatisches Festhalten der Anzeige und MAX/MIN-Speicher
- Einstellbare Emissivität zum Messen einer Vielzahl von Stoffen
Das Amprobe IR-730 / IR-730-EUR, ein Infrarotthermometer mit einem Verhältnis zwischen Abstand und Punktgröße von 30:1, bietet branchenweit führende Genauigkeit und Ansprechzeit mit einem Temperaturmessbereich von -32 °C bis 1250 °C bzw. -26 °F bis 2282 °F. Das IR-730 / IR-730-EUR ist spezifisch für HVAC/R-, Elektrik-, industrielle Instandhaltungs-, Kfz- sowie Qualitätskontroll- und Brandverhütungs-Anwendungen ausgelegt.
• 30:1 Verhältnis Abstand zu Punktgröße
- Temp.-Bereich von -32 °C bis 1250 °C bzw. -26 °F bis 2282 °F
- Präzisionsgenauigkeit und schnelle Ansprechzeit
- Laserstrahl, LCD-Doppelanzeige mit Hintergrundbeleuchtung
- Automatisches Festhalten der Anzeige und MAX/MIN-Speicher
- Einstellbare Emissivität zum Messen einer Vielzahl von Stoffen
WIE DAS THERMOMETER FUNKTIONIERT
Infrarotthermometer messen die Oberflächentemperatur eines Objekts. Die Optik des Thermometers nimmt emittierte, reflektierte und übertragene Energie war, die gesammelt und auf einen Detektor fokussiert wird. Die Elektronik des Geräts übersetzt das Signal in einen Temperaturmesswert, den das Gerät anzeigt.
BETRIEB DES THERMOMETERS
Temperaturmessung
Das Thermometer schaltet sich ein, wenn der Auslöser gedrückt wird.
Das Thermometer schaltet sich aus, wenn 8 Sekunden lang keine Aktivität stattfindet.
Um Temperatur zu messen, das Thermometer gegen ein Objekt richten und den Auslöser ziehen. Der Laserstrahl des Thermometers kann als Zielhilfe verwendet werden. Zum Messen der Zieloberfläche den Auslöser ziehen und halten. Nach dem Loslassen des Auslösers hält die Anzeige den Messwert 8 Sekunden lang fest. Das Verhältnis zwischen Abstand und Punktgröße sowie das Sichtfeld berücksichtigen. Der Laser wird ausschließlich zum Zielen verwendet und hat für die Temperaturmessung keine Bedeutung.
Das Thermometer verfügt über eine automatische Ausschaltfunktion, die das Thermometer nach 8 Sekunden Inaktivität automatisch abschaltet. Um das Thermometer einzuschalten, den Auslöser ziehen.


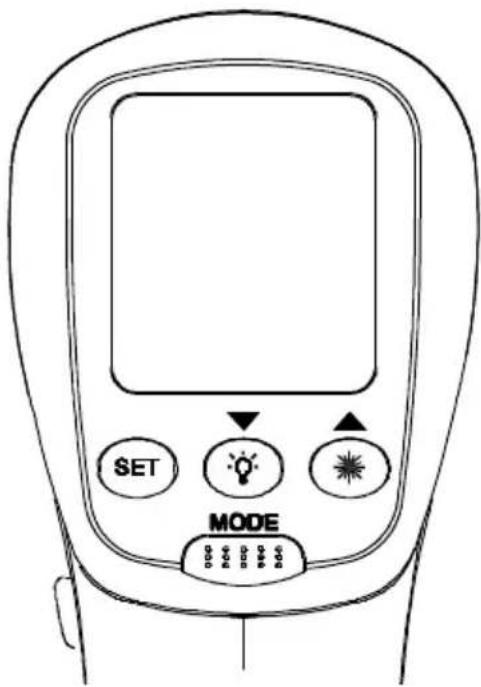

SET MODE 0.00 0.01 0.02 0.03 0.04Drehschalterpositionen
| Taste Beschreibung | |
| MODE | Die Taste MODE drücken, um zwischen den Optionen MAX, MIN, DIF und AVG umzuschalten.Wenn sich das Thermometer im Ruhemodus befindet, MODE drücken, um das Thermometer wieder einzuschalten; das Gerät zeigt das letzte Messergebnis an. |
| SET | Die Taste drücken, um die Einstellungen für Emissivität, Auslösereinrastung und °C / °F zu durchlaufen.Für Details unter Emissivität, Auslösereinrastung und °C / °F nachschlagen. |
![]() | Die Tastedrücken, um die Hintergrundbeleuchtung ein- bzw. auszuschalten.Wenn sich das Thermometer im Einrichtungsmodus befindet, die Tastedrücken, um eine Einrichtungsoption (Emissivität, Auslösereinrastung und °C / °F) auszuwählen. |
![]() | Die Tastedrücken, um das Laserlicht ein- bzw. auszuschalten.Wenn sich das Thermometer im Einrichtungsmodus befindet, die Taste▲drücken, um eine Einrichtungsoption (Emissivität, Auslösereinrastung und °C / °F) auszuwählen. |
Emissivität einrichten
- Die Taste SET drücken, um die Emissivität einzurichten; das Symbol Blinkt auf der Anzeige.
- ▲ drücken, um den Wert um 0,01 zu erhöhen. ▲ drücken und gedrückt halten, um schneller zu erhöhen. Die Maximaleinstellung ist 1,00.
- ▼ drücken, um den Wert um 0,01 zu vermindern. ▼drücken und gedrückt halten, um schneller zu vermindern. Die Minimaleinstellung ist 0,01.
- Die Taste MODE drücken, um die Einstellung abzuschließen und die Emissivitätseinrichtung zu beenden, oder die Taste SET drücken, um die Einstellung abzuschließen und mit der Einstellung „Auslösereinrastung“ fortzufahren.
Hinweis: Die Standard-Emissivität ist 0,95.
Tabelle Flächen-Emissivität
| Messfläche Schaltereinstellung | |
| METALLE | |
| Aluminium | |
| Oxidiert 0,2-0,4 | |
| Legierung A3003 | |
| Oxidiert 0,3 | |
| Geraut 0,1-0,3 | |
| Messing | |
| Poliert 0,3 | |
| Oxidiert 0,5 | |
| Kupfer | |
| Oxidiert 0,4-0,8 | |
| Elektrische Klemmleisten 0,6 | |
| Haynes | |
| Legierung 0,3-0,8 | |
| Inconel | |
| Oxidiert 0,7-0,95 | |
| Sandgestrahlt 0,3-0,6 | |
| Elektropoliert 0,15 | |
| Eisen | |
| Oxidiert 0,5-0,9 | |
| Korrodiert 0,5-0,7 | |
| Gusseisen | |
| Oxidiert 0,6-0,95 | |
| Nicht oxidiert 0,2 | |
| Schmelze 0,2-0,3 | |
| Schmiedeisen | |
| Matt 0,9 | |
| Blei | |
| Rau 0,4 | |
| Oxidiert | 0,2-0,6 |
| Molybdän | |
| Oxidiert 0,2-0,6 | |
| Nickel | |
| Oxidiert 0,2-0,5 | |
| Platin | |
| Schwarz 0,9 | |
| Stahl | |
| Kaltgewalzt 0,7-0,9 | |
| Geschliffenes Blech | 0,4-0,6 |
| Poliertes Blech | 0,1 |
| Zink | |
| Oxidiert 0,1 | |
| Messfläche | Schaltereinstellung |
| NICHTMETALLE | |
| Asbest | 0,95 |
| Asphalt | 0,95 |
| Basalt | 0,7 |
| Kohle | |
| Nicht oxidiert | 0,8-0,9 |
| Graphit | 0,7-0,8 |
| Karborundum | 0,9 |
| Keramik | 0,95 |
| Lehm | 0,95 |
| Beton | 0,95 |
| Tuch | 0,95 |
| Glas | |
| Platte | 0,85 |
| Kies | 0,95 |
| Gips | 0,8-0,95 |
| Eis | 0,98 |
| Kalkstein | 0,98 |
| Papier (beliebige Farbe) | 0,95 |
| Kunststoff | |
| Undurchsichtig | 0,95 |
| Erde | 0,9-0,98 |
| Wasser | 0,93 |
| Holz (natürlich) | 0,9-0,95 |
Auslösereinrastung
Der Thermometerauslöser kann für kontinuierliches Messen eingerastet werden. Einrasten des Auslösers:
- Die Taste SET drücken, um die Auslösereinrastung einzurichten; das Symbol 📄 blinkt auf der Anzeige.
- ▲ oder ▼rücken, um ON (Ein) oder OFF (Aus) auszuwählen.
- Die Taste MODE drücken, um die Einstellung abzuschließen und die Auslösereinrastung zu beenden, oder die Taste SET drücken, um die Einstellung abzuschließen und mit der Einstellung „°C / °F“ fortzufahren.
°C / °F-Einrichtung
- Die Taste SET drücken, um °C / °F auszuwählen; das Symbol °C bzw. °F blinkt auf der Anzeige.
- ▲ oder ▼rücken, um °C bzw. °F auszuwählen.
- Die Taste MODE drücken, um die Einstellung abzuschließen und die °C / °F-Einrichtung zu beenden.

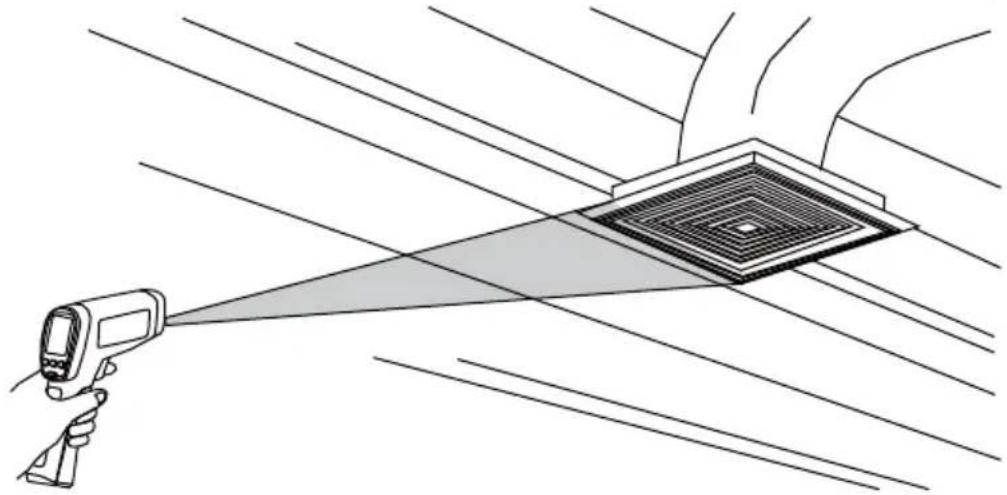

Auffinden eines Heiß- oder Kaltpunkts
Um einen Heiß- bzw. Kaltpunkt zu finden, den Laser auf eine Stelle außerhalb des Zielbereichs richten. Dann mit einer Auf- und Ab-Bewegung langsam über den Bereich scannen, bis der Heiß- bzw. Kaltpunkt gefunden ist.

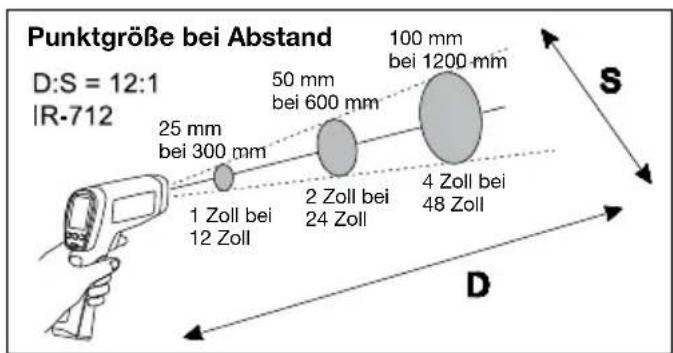

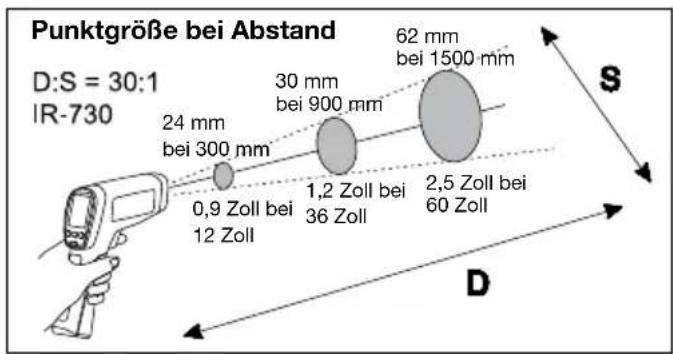

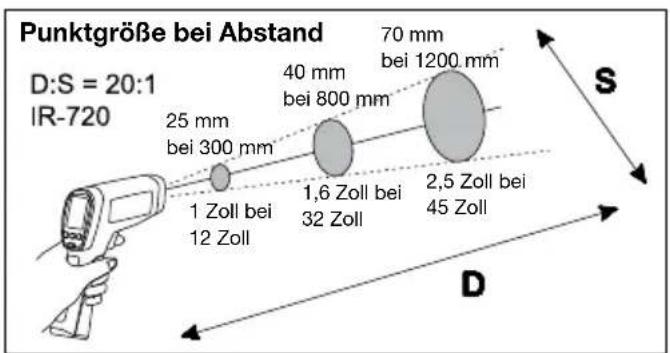

Abstand und Punktgröße
Die Punktgröße (S) des gemessenen Bereichs wird mit zunehmendem Abstand (D) des Messgeräts vom gemessenen Ziel größer. Die Punktgröße gibt 90 % umfassender Energie an.

other
| Point Size (mm) | Zoll Length (mm) | | --------------- | ---------------- | | 1 | 12 | | 2 | 24 | | 3 | 300 | | 4 | 48 | | 5 | 600 | | 6 | 1200 | | 7 | 1200 | | 8 | 1200 | | 9 | 1200 | | 10 | 1200 | | 11 | 1200 | | 12 | 1200 | | 13 | 1200 | | 14 | 1200 | | 15 | 1200 | | 16 | 1200 | | 17 | 1200 | | 18 | 1200 | | 19 | 1200 | | 20 | 1200 | | 21 | 1200 | | 22 | 1200 | | 23 | 1200 | | 24 | 1200 | | 25 | 1200 | | S | Dimension | | D | Dimension |
other
| Point Size (mm) | Zoll Length (Zoll) | | --------------- | ----------------- | | 25 | 300 | | 40 | 800 | | 70 | 1200 | | 1.6 | 32 |
other
| Point Size (mm) | Zoll Length (Zoll) | | --------------- | ----------------- | | 24 | 300 | | 30 | 900 | | 62 | 1500 | | 0.9 | 12 | | 1.2 | 36 | | 2.5 | 60 |Sichtfeld

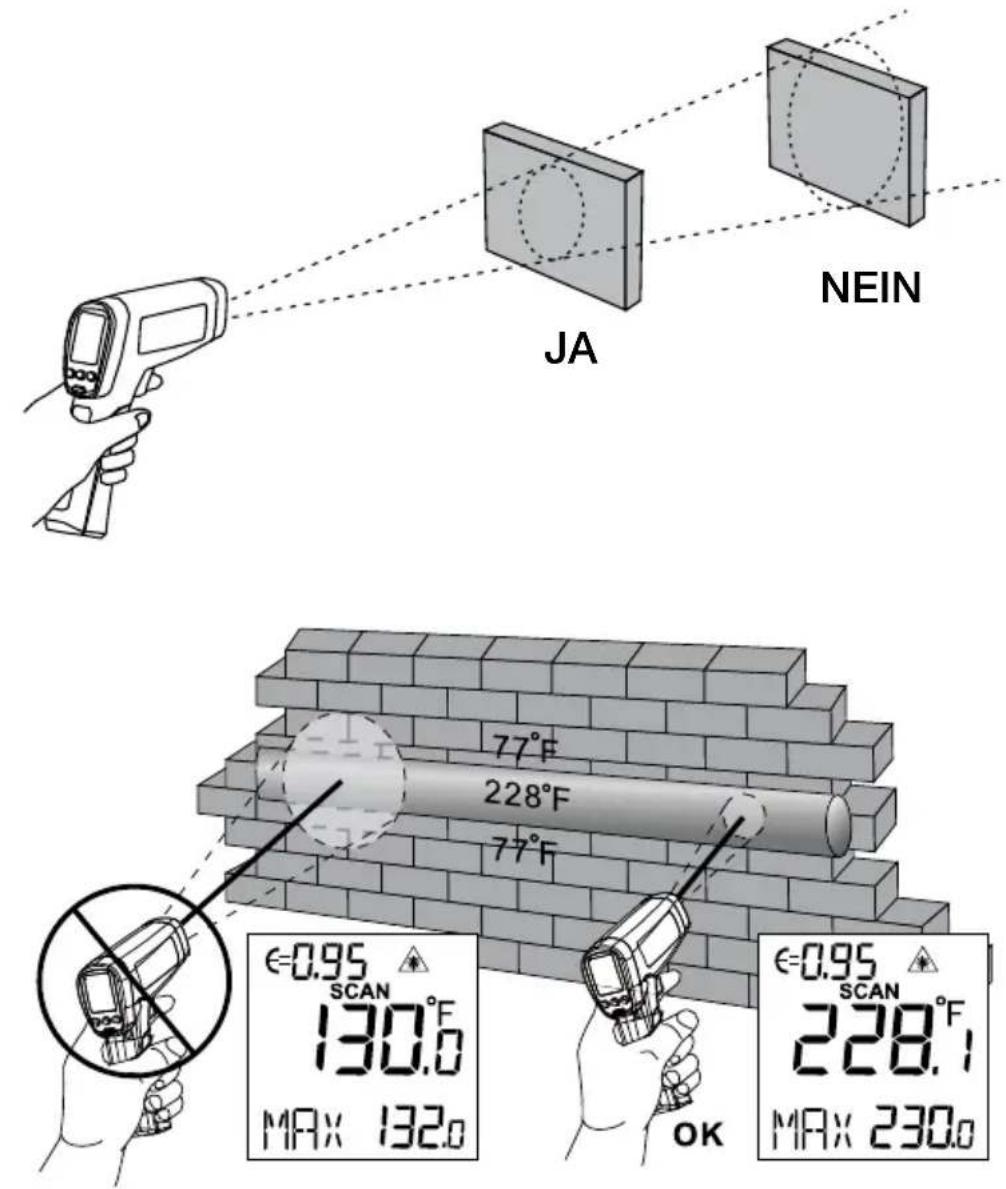

Sicherstellen, dass das Ziel größer ist als die Punktgröße. Je kleiner das Ziel ist, desto näher soll das Gerät gehalten werden.
Emissivität beschreibt die Energie emittierenden Eigenschaften von Stoffen. Die meisten organischen Stoffe und angemalten oder oxidierten Flächen weisen einen Emissionswert von ungefähr 0,95 auf. Zur Kompensation von ungenauen Messwerten, die beim Messen von glänzenden Metallflächen auftreten können, die zu messende Fläche, wenn möglich, mit Abdeckband oder matter schwarzer Farbe bedecken (< 150 °C / 302 °F) und die hohe Emissivitätseinstellung verwenden. Zeit einräumen, sodass das Abdeckband bzw. die schwarze Farbe die gleiche Temperatur wie die darunterliegende Fläche annimmt. Die Temperatur des Bandes/der angemalten Fläche messen.
Wenn weder Abdeckband noch Farbe eingesetzt werden kann, kann die Genauigkeit von Messungen mit der Emissivitäts-Auswahl verbessert werden. Es kann selbst mit Emissivitäts-Auswahl schwierig sein, eine genaue Infrarotmessung einer glänzenden oder metallischen Fläche zu erzielen.
Das Thermometer ermöglicht Anpassung der Emissivität je nach Art der zu messenden Fläche.
Siehe Tabelle Flächen-Emissivität. Es handelt sich jedoch lediglich um einen typischen Fall. Stoffe können auf eigene Fälle gestützt werden und unterschiedliche Werte haben.
Zur Beachtung

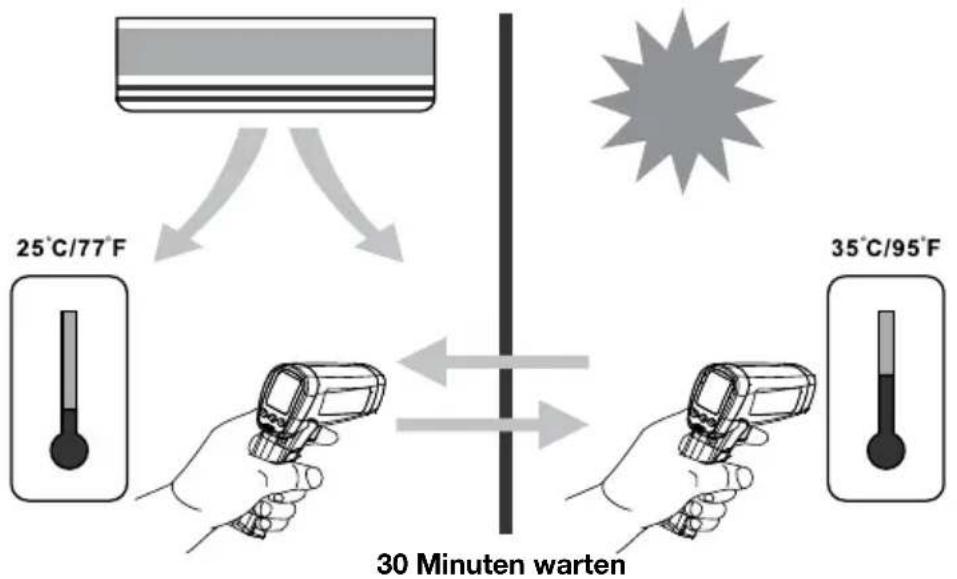

- Schwankungen in der Umgebungstemperatur können zu ungenauen Ergebnissen führen; vor Gebrauch warten, damit sich das Messgerät an die Umgebungstemperatur anpassen kann. Die spezifizierte Genauigkeit gilt nach 30 Minuten, wenn das Messgerät in eine andere Umgebung eingebracht wird.
Für Gebrauch zum Messen von glänzenden oder polierten Metallflächen (Edelstahl, Aluminium usw.) siehe Tabelle Flächen-Emissivität.
-
Dampf, Staub, Rauch usw. können genaue Messungen verhindern, da sie u. U. die Optik des Messgeräts beeinträchtigen.
TYPISCHE MESSUNGEN
Dieser Abschnitt beschreibt eine Reihe von Messungen, die von Technikern häufig durchgeführt werden.
Zur Beachtung:
- Die Hintergrundbeleuchtung und der Laser können beim Messen mit dem Thermometer stets ein- oder ausgeschaltet werden.
- Relativ hohe Emissivität bedeutet eine Emissivitäts-Einstellung von ca. 0,95.
- Relativ niedrige Emissivität bedeutet eine Emissivitäts-Einstellung von ca. 0,30.
- Wenn die Emissivität des zu messenden Objekts nicht bestimmt werden kann, kann die zu messende Oberfläche (Temperatur > 150 °C) mit schwarzem Isolierband (Emissivität ca. 0,95) abgedeckt werden. Zeit einräumen, sodass das Band die gleiche Temperatur wie der Stoff darunter annehmen kann. Die Temperatur des Bandes messen und festhalten.
Das Thermometer auf das zumessende Objekt richten, die Emissivitäts-Einstellung anpassen, um die gleiche Temperatur wie das Band festzulegen. Die Emissivitäts-Einstellung des Thermometers ist zu diesem Zeitpunkt nahe bei der Emissivität des zu messenden Objekts und Messungen können begonnen werden.
Testen von Schaltern (Starter)
- SET drücken, um Emissivität auszuwählen. ▲/▼ drücken, um relativ niedrige Emissivität für helle Kontakte bzw. 0,7 Mittelwert für dunklere Kontakte auszuwählen.
- MODE drücken, um MAX auszuwählen.
- Leitungs- und lastseitig von einem Pol messen, ohne den Auslöser loszulassen.
- Eine Temperaturdifferenz zwischen Leitungs- und Lastseite eines Pols zeigen erhöhten Widerstand eines Punkts an und es kann sein, dass ein Schalter nachlässt/fehlschlägt.
Testen gekapselter Relais
- SET drücken und dann ▲ / ▼ drücken, um die Emissivität relativ niedrig einzustellen für unisolierte Anschlüsse, oder relativ hoch für kunststoffumhüllte Relais oder isolierte Anschlüsse.
- MODE drücken, um MAX auszuwählen.
- Scan beginnen.
- Das Relaisgehäuse messen und auf Heißpunkte achten.
- Elektrische Verbindungen an Relaisanschlüssen messen und auf Heißpunkte achten.
Testen von Sicherungen und Busanschlüssen
- SET drücken und dann ▲ / ▼ drücken, um die Emissivität relativ hoch einzustellen für papierbedeckte Sicherungskörper oder unisolierte Anschlüsse.
- MODE drücken, um MAX auszuwählen.
- Die papierbedeckte Länge der Sicherung scannen.
- Ohne den Auslöser loszulassen, die einzelnen Sicherungen scannen. Ungleiche Temperaturen zwischen Sicherungen können Spannungs- oder Stromstärke-Ungleichgewicht anzeigen.
- SET drücken und dann ▲ / ▼rücken, um die Emissivität relativ niedrig einzustellen für Metallsicherungen, Kappen und isolierte Busanschlüsse.
- MODE drücken, um MAX auszuwählen.
- Die Endkappen der einzelnen Sicherungen scannen.
Hinweis: Ungleiche Temperaturen oder eine hohe Temperatur zeigen eine lose oder korrodierte Verbindung durch die Sicherungsbus-Federklemme an.
Scannen von Wänden nach Luftverlust oder Isolationsmängeln
- Heizung, Kühlung und Gebläse ausschalten.
- SET drücken, um Emissivität auszuwählen. ▲ / ▼rücken, um die Emissivität relativ hoch auszuwählen für angestrichene Flächen oder Fensterflächen.
- MODE drücken, um MIN auszuwählen, wenn die gegenüberliegende Seite der Wand eine niedrigere Temperatur aufweist, bzw. MAX auswählen, wenn die gegenüberliegende Seite der Wand eine höhere Temperatur aufweist.
- Eine inwendige Oberflächentemperatur messen.
- Den Auslöser nicht loslassen. Diese Temperatur als Baseline (oder Richtwert) für eine „perfekt“ isolierte Wand verwenden.
- Der scannenden Wand gegenübertreten. 1,5 m vor der Wand stehen und einen 6-cm-Punkt an der Wand scannen (D:S=30:1). Siehe auch Abschnitt „Sichtfeld“ für Verhältnis zwischen Abstand und Punktgröße D:S=12:1 und D:S=20:1.
- Von oben nach unten horizontale Zeilen der Wand scannen, oder von Seite zu Seite vertikale Spalten. Nach den größten Abweichungen von der Baseline-Temperatur Ausschau halten, um Probleme zu identifizieren. Dies schließt den Isolationstest-Scan ab.
Das Gebläse einschalten (ohne Heizung oder Kühlung) und erneut testen. Wenn sich die Testergebnisse mit eingeschaltetem Gebläse von den Ergebnissen mit ausgeschaltetem Gebläse unterscheiden, weist dies u. U. auf Luftverlust in klimatisierten Mantelwänden hin. Der Luftverlust wird durch Kanallecks verursacht, die einen Druckunterschied über den klimatisiertem Raum erzeugen.
Testen von Lagern
⚠ Warning
Vermeiden von Verletzungen beim Testen von Lagern:
- Bei Arbeiten im Bereich von sich bewegenden Teilen, z. B. Motoren, Riemen, Gebläse und Lüfter, keine lose Kleidung, keinen Schmuck bzw. nichts um den Nacken tragen.
- Sicherstellen, dass sich ein korrekt und frei funktionierender elektrischer Trennschalter in Reichweite befindet.
- Nicht allein arbeiten.
Hinweis: Idealerweise sollten zwei ähnliche Motoren mit Ähnlichen Lasten verglichen werden.
- SET drücken und dann ▲ / ▼drücken, um eine relativ hohe Emissivität auszuwählen.
- MODE drücken, um MAX auszuwählen.
- Motor aktivieren und Zeit für eingeschwungene Betriebstemperaturen gewähren.
- Wenn möglich, den Motor deaktivieren.
- Die zwei Motorlagertemperaturen messen.
- Die zwei Motorlagertemperaturen vergleichen. Ungleiche Temperaturen oder eine hohe Temperatur zeigen u. U. ein Schmierproblem oder ein anderes Lagerproblem an, das durch übermäßige Reibung verursacht wird.
- Die Sequenz für die Gebläselager wiederholen.
Testen von Riemen und Rollen
- SET drücken und dann ▲/▼ drücken, um eine relativ hohe Emissivität auszuwählen.
- MODE drücken, um MAX auszuwählen.
- Motor aktivieren und Zeit für eingeschwungene Betriebstemperaturen gewähren.
- Das Thermoelement auf die zu messende Fläche richten.
- Beginnen, die Temperatur zu messen.
-
Das Thermometer langsam dem Riemen entlang nach oben gegen die zweite Rolle bewegen.
-
Wenn der Riemen rutscht, ist die Rollentemperatur aufgrund der Reibung hoch.
- Wenn der Riemen rutscht, bleibt die Riementemperatur zwischen Rollen hoch.
- Wenn der Riemen nicht rutscht, verringert sich die Riementemperatur zwischen Rollen.
- Wenn die Innenflächen von Rollen nicht einwandfrei V-förmig sind, zeigt dies Riemenschlupf an, der fortgesetzt erhöhte Betriebstemperaturen bewirkt, bis die Rollen ausgewechselt werden.
- Für Riemen- und Rollenbetrieb bei angemessenen Temperaturen müssen Rollen korrekt ausgerichtet sein (einschließlich Kipp- und Gierwinkel). Ausrichtungen können mit einem Haarlineal oder einer Spannschnur geprüft werden.
- Motorrolle sollte eine Betriebstemperatur aufweisen, die mit den Gebläserollen im Einklang stehen.
- Wenn die Motorrolle an der Motorwelle eine höhere Temperatur aufweist als außen, rutscht der Riemen wahrscheinlich nicht.
- Wenn die Temperatur außen an der Rolle höher ist als die Rolle an der Motorwelle, dann rutscht der Riemen wahrscheinlich und die Rollen sind u. U. falsch ausgerichtet.
Prüfen auf Blockierung Luft-Luft-Verdampfern oder -Kondensatoren
- Abdeckungen abnehmen, um Zugang zu Schlangenumkehrbogen bzw. -krümmern zu ermöglichen.
- SET drücken und dann ▲ / ▼drücken, um eine relativ hohe Emissivität auszuwählen für Kupferrohr.
- Die Kühlanlage starten.
- Das Thermometer auf die Schlangenumkehrbogen bzw. -krümmer richten.
- Beginnen, die Temperatur zu messen.
-
Die Temperatur an jedem Umkehrbogen/Krümmer messen.
-
Alle Verdampfer-Umkehrbogen bzw. -Krümmer sollten der Verdampfersättigungstemperatur gemäß Druck-/Temperaturdiagramm entsprechen oder leicht darüber liegen.
- Alle Kondensator-Umkehrbogen bzw. -Krümmer sollten der Konden-satorsättigungstemperatur entsprechen oder leicht darunter liegen.
- Wenn eine Gruppe von Umkehrbogen bzw. Krümmern nicht den erwarteten Temperaturen entsprechen, zeigt dies einen Verteiler bzw. ein Verteilerrohr mit Blockierung oder Einschränkung an.
TECHNISCHE DATEN
| Merkmal IR-712 | / IR-712-EUR IR-720 / IR-720- | EUR IR-730 / IR-730-EUR | |
| Temperaturbereich | -18 °C bis 550 °C(0 °F bis 1022 °F) | -32 °C bis 1050 °C(-26 °F bis 1922 °F) | -32 °C bis 1250 °C(-26 °F bis 2282 °F) |
| Genauigkeit (mit Umgebungsbetriebs-temperatur von 21 °C bis 25 °C(70 °F bis 77 °F) | ±1,8 % oder ±1,8 °C (±4 °F), es gilt der größere Wert (Typisch) | >0 °C bis 1250 °C (>32 °F bis 2282 °F): ±1,8 % oder ±1,8 °C (±4 °F),es gilt der größere Wert (Typisch)-32 °C bis 0 °C (-26 °F bis 32 °F): ±1,8 %+1 °C (2 °F) oder ±2,8 °C(±6 °F), es gilt der größere Wert (Typisch) | |
| Wiederholbarkeit ±0,5 % | von Messwert bzw. ±0,5 °C (±1 °F), es gilt der größere Wert (Typisch) | ||
| Anzeigenauflösung 0,1 °C / 0,1 °F | |||
| Spektralreaktion 8 μm bis 14 μm | |||
| Laserlicht Einzelpunktlaser | |||
| Laserenergie Ausgabe >1 mW Klasse 2, Wellenlänge 630 bis 670 nm | |||
| Ansprechzeit (95 %) 250 ms | |||
| Verhältnis Abstand zu Punktgröße (D:S) | 12:1 20:1 30:1 | ||
| Minimale Punktgröße 25 mm 25 mm 24 mm | |||
| Emissivität | Digital anpassbar von 0,10 bis 1,00 in Schritten von 0,01Die voreingestellte Emissivität ist 0,95 | ||
| Umgebungsbetriebs-temperatur | 0 °C bis 50 °C / 32 °F bis 120 °F | ||
| Relative Luftfeuchtigkeit | 0 % bis 75 % nicht kondensierend | ||
| Lagerungstemperatur | -20 °C bis 65 °C / -4 °F bis 150 °F (Batterie nicht eingesetzt) | ||
| Temperaturanzeige °C bzw. °F wählbar | |||
| Display-Hold 8 Sek. | |||
| MAX/MIN-Temperaturanzeige | √ | √ | √ |
| DIF/AVG-Temperaturanzeige | √ | √ | √ |
| LCD-Doppelanzeige | √ | √ | √ |
| LCD-Hintergrund-beleuchtung | √ | √ | √ |
| Anzeige für schwache Batterie | √ | √ | √ |
| Stativbefestigung | √ | √ | √ |
| Stromversorgung Alkalibatterie 9 V 6F22 oder gleichwertig | |||
| Batterielebensdauer | 10 Stunden mit Laser und Hintergrundbeleuchtung eingeschaltet30 Stunden mit Laser und Hintergrundbeleuchtung ausgeschaltet | ||
| Abmessungen (H x B x L) | Ca. 169 x 138 x 53 mm | ||
| Gewicht | Ca. 290 g mit eingesetzter Batterie | ||
WARTUNG
Linsenreinigung: Lose Partikel mit sauberer Druckluft abblasen. Verbleibende Verunreinigungen mit einer Kamelhaarbürste behutsam abbürsten. Die Oberfläche mit einem angefeuchteten Baumwolllappen sorgfältig abwischen. Der Lappen kann mit Wasser oder Reinigungsalkohol angefeuchtet werden.
HINWEIS: KEINE Lösungsmittel zur Reinigung der Kunststofflinse verwenden.
Gehäusereinigung: Seife und Wasser an einem feuchten Schwamm oder weichen Tuch verwenden.
Das Gerät nicht in Wasser eintauchen.
| Code Problem Maßnahme | ||
| OL Zieltemperatur-Bereichsüberschreitung Ziel innerhalb des Bereichsauswählen | ||
| -OL Zieltemperatur-Bereichsunterschreitung Ziel innerhalb des Bereichsauswählen | ||
| Batterieanzeige | Schwache Batterie | Batterie prüfen und/oder ersetzen |
| Leere Anzeige Möglicherweise leere Batterie Batterie prüfen und/oder ersetzen | ||
| Laser funktioniert nicht | 1. Erschöpfte oder leere Batterie2. Umgebungs-temperatur über40 °C (104 °F) | 1. Batterie ersetzen2. In Umgebung mit geringererUmgebungstemperatur verwenden |
ERSETZEN DER BATTERIE
Einsetzen bzw. Wechseln der 9-V-Batterie (siehe unten):
- Die Taste drücken und den Griff nach unten ziehen, um die Batteriefachabdeckung zu öffnen.
- Auf die richtige Polarität achten und die Batterie einsetzen.
- Die Batteriefachabdeckung wieder anbringen.
Batterie: Alkalibatterie 9 V 6F22 oder gleichwertig
IR-712-EUR
Termometro IR 12:1
IR-720
IR-720-EUR
Termometro IR 20:1
IR-730
IR-730-EUR
Termometro IR 30:1
Manuale d'uso
