IR720EUR - Thermomètre Beha-Amprobe - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Thermomètre infrarouge sans contact, plage de mesure de -50 à 1000 °C, précision de ±1.5 °C, résolution de 0.1 °C.
Utilisation	Idéal pour mesurer la température de surfaces, aliments, équipements électriques, et systèmes de chauffage.
Maintenance et réparation	Nettoyer l'objectif avec un chiffon doux, éviter les chocs et l'exposition à des températures extrêmes.
Sécurité	Ne pas diriger le faisceau infrarouge vers les yeux, respecter les consignes de sécurité lors de l'utilisation.
Informations générales	Alimentation par piles, affichage numérique, léger et portable, idéal pour un usage professionnel et domestique.

FOIRE AUX QUESTIONS - IR720EUR Beha-Amprobe

Comment calibrer le thermomètre Beha-Amprobe IR720EUR ?

Pour calibrer le thermomètre, utilisez un point de référence connu, comme un bain de glace. Assurez-vous que l'appareil affiche 0 °C. Si ce n'est pas le cas, consultez le manuel pour les instructions de calibration.

Pourquoi le thermomètre ne s'allume-t-il pas ?

Vérifiez d'abord que les piles sont correctement insérées et qu'elles ne sont pas déchargées. Remplacez les piles si nécessaire.

Comment changer les unités de mesure sur le Beha-Amprobe IR720EUR ?

Pour changer les unités de mesure, appuyez sur le bouton 'Mode' jusqu'à ce que l'unité souhaitée (°C ou °F) apparaisse à l'écran.

Quelle est la plage de température mesurable par le Beha-Amprobe IR720EUR ?

Le Beha-Amprobe IR720EUR a une plage de mesure de -50 °C à 400 °C.

Comment interpréter les résultats de mesure ?

Assurez-vous que le thermomètre est à la bonne distance de l'objet à mesurer (environ 15 cm). Les résultats s'affichent clairement sur l'écran. Vérifiez également l'émissivité de l'objet pour des mesures précises.

Le thermomètre affiche des valeurs incohérentes, que faire ?

Assurez-vous que l'objectif de mesure est propre et exempt de saleté ou de débris. Vérifiez également que l'appareil est utilisé dans les conditions de fonctionnement recommandées.

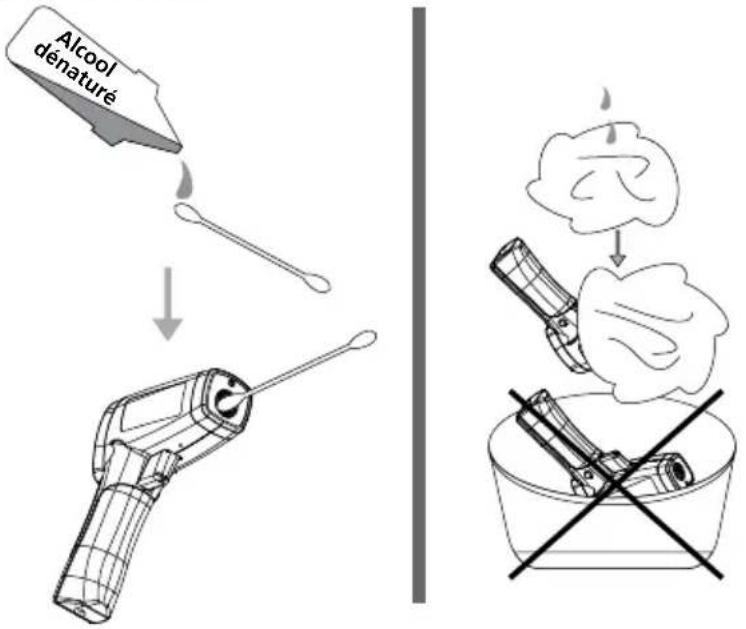

Comment nettoyer le capteur du thermomètre ?

Utilisez un chiffon doux et sec pour nettoyer la lentille du capteur. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Que faire si l'écran est fissuré ?

Si l'écran est fissuré, il est recommandé de contacter le service client pour un remplacement ou une réparation, car cela peut affecter l'utilisation de l'appareil.

Le thermomètre émet un bip, que signifie-t-il ?

Un bip peut indiquer que la mesure est terminée ou que l'appareil a détecté une température hors de la plage de mesure. Consultez le manuel pour plus de détails.

Comment conserver le thermomètre Beha-Amprobe IR720EUR ?

Conservez l'appareil dans un endroit sec et à température ambiante. Évitez les chocs et les expositions à des températures extrêmes.

MODE D'EMPLOI IR720EUR Beha-Amprobe

Battery: 9V 6F22 alkaline battery or equivalentFrançais IR-712 IR-712-EUR Thermomètre IR 12:1 IR-720 IR-720-EUR Thermomètre IR 20:1 IR-730 IR-730-EUR Thermomètre IR 30:1 Mode d’emploi 11/2013, 4279845 B ©2013 Amprobe Test Tools. Tous droits réservés. Imprimé en Chine.Limites de garantie et de responsabilité Amprobe garantit l’absence de vices de matériaux et de fabrication de ce produit pendant une période d’un an prenant effet à la date d’achat, sauf disposition contraire prévue par la loi. Cette garantie ne s’applique pas aux fusibles, aux piles jetables ni à tout produit mal utilisé, modié, contaminé, négligé ou endommagé par accident ou soumis à des conditions anormales d’utilisation et de manipulation. Les revendeurs n’ont pas l’autorisation de prolonger toute autre garantie au nom d’Amprobe. Pour bénéficier de la garantie, renvoyez le produit accompagné d’un justicatif d’achat auprès d’un centre de services agréé par Amprobe ou d’un distributeur ou d’un revendeur Amprobe. Voir la section Réparation pour tous les détails. LA PRÉSENTE GARANTIE EST LE SEUL ET EXCLUSIF RECOURS DE L’UTILISATEUR TOUTES AUTRES GARANTIES, EXPLICITES, IMPLICITES OU STATUTAIRES, NOTAMMENT LE CAS ÉCHÉANT LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UN OBJECTIF PARTICULIER SONT EXCLUES PAR LES PRÉSENTES. LE FABRICANT NE SERA EN AUCUN CAS TENU RESPONSABLE DE DOMMAGES PARTICULIERS, INDIRECTS, ACCIDENTELS OU CONSÉCUTIFS, NI D’AUCUNS DÉGATS OU PERTES DE DONNÉES, SUR UNE BASE CONTRACTUELLE, EXTRA-CONTRACTUELLE OU AUTRE. Étant donné que certaines juridictions n’admettent pas les limitations d’une condition de garantie implicite ou l’exclusion ou la limitation de dégâts accidentels ou consécutifs, il se peut que les limitations et les exclusions de cette garantie ne s’appliquent pas à votre cas. Réparation Tous les outils de test renvoyés pour être réparés au titre de la garantie ou pour étalonnage doivent être accompagnés des éléments suivants : nom, raison sociale, adresse, numéro de téléphone et justicatif d’achat. Ajoutez également une brève description du problème ou du service demandé et incluez les cordons de test avec l’appareil. Les frais de remplacement ou de réparation hors garantie doivent être acquittés par chèque, mandat, carte de crédit avec date d’expiration, ou par bon de commande payable à l’ordre de Amprobe. Remplacements et réparations sous garantie – Tous pays Veuillez lire la déclaration de garantie et vérifiez la pile avant de demander une réparation. Pendant la période de garantie, tout outil de test défectueux peut être renvoyé auprès de votre distributeur Amprobe® pour être échangé contre un produit identique ou similaire. Consultez la section « Where to Buy » sur le site www. Amprobe.com pour obtenir la liste des distributeurs dans votre région. Les appareils sous garantie devant être remplacés ou réparés au Canada et aux États-Unis peuvent également être envoyés dans un centre de services Amprobe® (voir les adresses ci-dessous). Remplacements et réparations hors garantie – Canada et États-Unis Les appareils à réparer hors garantie au Canada et aux États-Unis doivent être envoyés dans un centre de services Amprobe. Appelez Amprobe® ou renseignez-vous auprès de votre lieu d’achat pour connaître les tarifs en vigueur de remplacement ou de réparation. Aux États-Unis et au Canada Amprobe Amprobe Everett, WA 98203 Mississauga, ON L4Z 1X9Canada Tél. : 877-AMPROBE (267-7623) Tél. : [phone] Remplacements et réparations hors garantie – Europe Les appareils européens non couverts par la garantie peuvent être remplacés par votre distributeur Amprobe® pour une somme nominale. Consultez la section « Where to Buy » sur le site www.Amprobe.com pour obtenir la liste des distributeurs dans votre région. Adresse postale européenne* Amprobe® Europe Beha-Amprobe GmbH In den Engematten 14 79286 Glottertal, Allemagne Tél. : [phone] - 0 www.amprobe.eu *(Réservée à la correspondance – Aucun remplacement ou réparation n’est possible à cette adresse. Nos clients européens doivent contacter leur distributeur.)1 IR-712 / IR-712-EUR Thermomètre IR 12:1 IR-720 / IR-720-EUR Thermomètre IR 20:1 IR-730 / IR-730-EUR Thermomètre IR 30:1

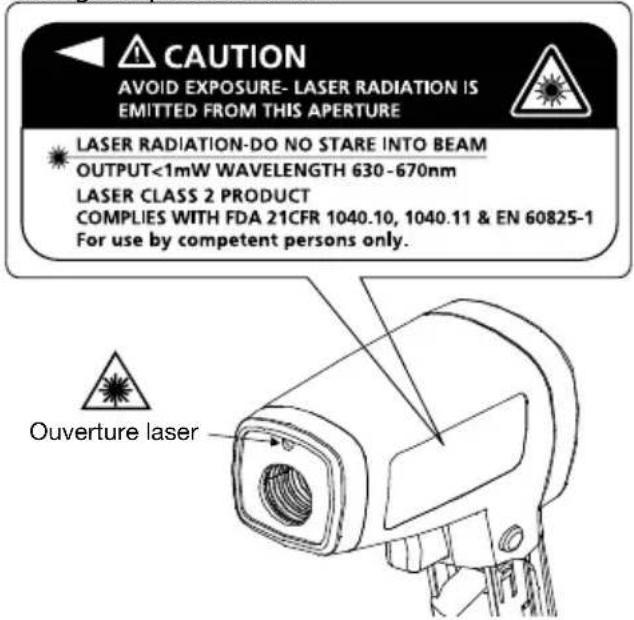

Attention ! Se reporter aux explications de ce manuel.Avertissement ! Lumière laser. Ne pas regarder dans le faisceau laser. Celsius. Fahrenheit.Témoin de pile. Conforme aux directives européennes. Ne pas mettre ce produit au rebut parmi les déchets ménagers. Consulter un centre de recyclage homologué. IR-712 / IR-712-EUR Thermomètre IR 12:1 IR-720 / IR-720-EUR Thermomètre IR 20:1 IR-730 / IR-730-EUR Thermomètre IR 30:1

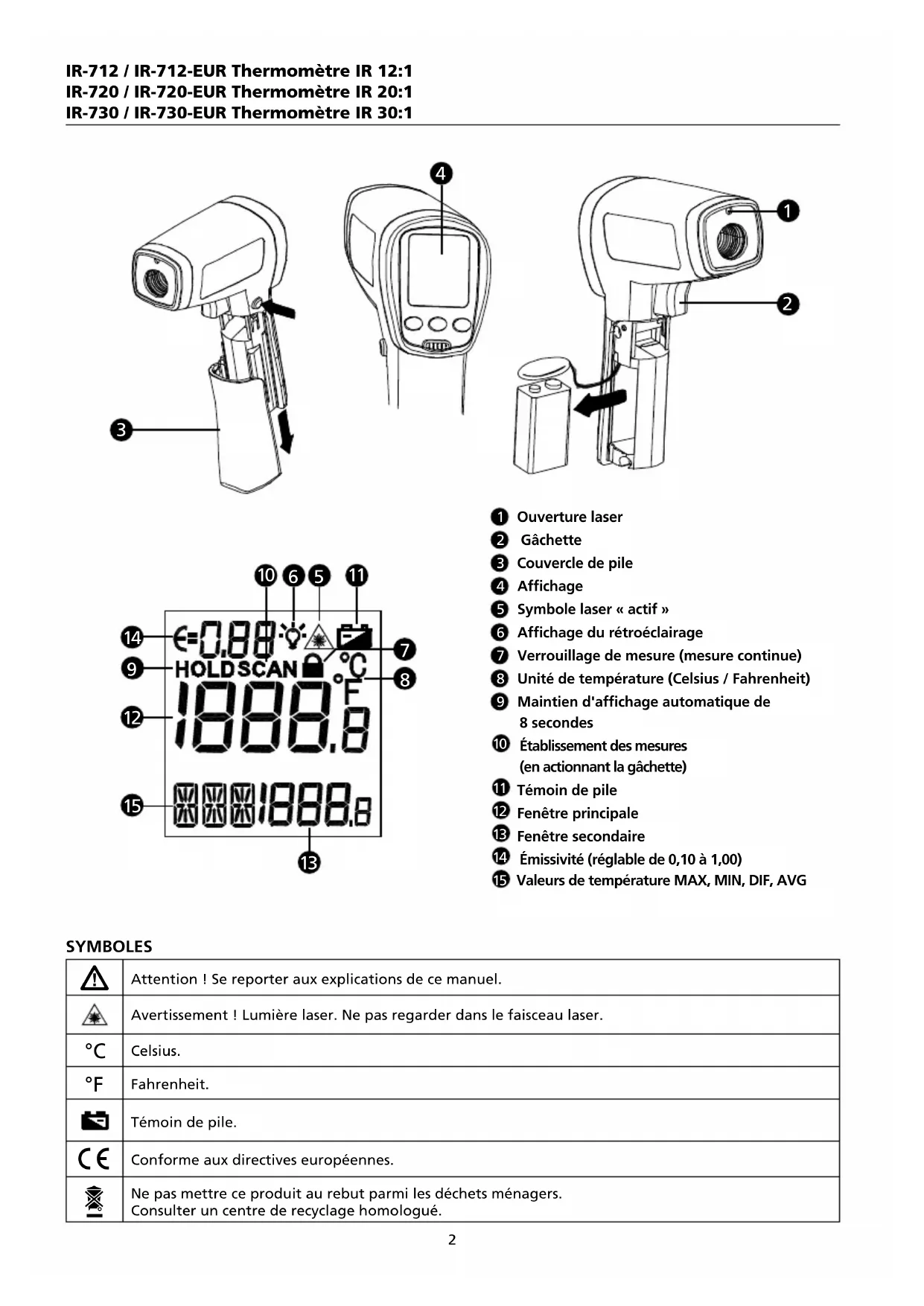

Ouverture laser Gâchette Couvercle de pile Affichage Symbole laser « actif » Affichage du rétroéclairage Verrouillage de mesure (mesure continue) Unité de température (Celsius / Fahrenheit) Maintien d'affichage automatique de 8 secondes

Établissement des mesures (en actionnant la gâchette) Témoin de pile Fenêtre principale Fenêtre secondaire

Émissivité (réglable de 0,10 à 1,00) Valeurs de température MAX, MIN, DIF, AVG3

CONSIGNES DE SÉCURITÉ

L'instrument est conforme aux normes suivantes : Sécurité générale EN 61010-1 Sécurité laser EN 60825-1 Susceptibilité et émissions électromagnétiques EN 61326-1 Ouverture laser Avertissement

• Ne pas regarder dans le faisceau laser.

• Ne pas pointer directement le laser en direction des yeux, ou indirectement vers des surfaces rééchissantes.

• Utilisation réservée aux personnes compétentes.

• Remplacer les piles dès que l’indicateur des piles déchargées apparaît.

• Ne pas utiliser le thermomètre s’il ne fonctionne pas normalement.

• Ne pas utiliser le thermomètre à proximité de gaz explosifs, de vapeurs ou de poussière.

• Pour éviter les risques d’incendie ou de brûlures, ne pas oublier que les objets rééchissants sont souvent plus chauds que la température indiquée sur le thermomètre.

• Ne pas laisser le thermomètre sur ou à proximité d'objets à température élevée.

• Utiliser le thermomètre en respectant les indications de ce mode d’emploi an de ne pas entraver la protection intégrée au thermomètre et de pas provoquer d'exposition dangereuse au rayonnement laser. Attention Pour ne pas endommager le thermomètre pendant la mesure, le protéger des éléments suivants :

• CEM (champs électromagnétiques) des soudeurs à l'arc, chauffages à induction

• Électricité statique

• Chocs thermiques (provoqués par des changements de température ambiante importants ou abrupts : laisser l'appareil se stabiliser 30 minutes avant l'emploi)

• Ne pas laisser le thermomètre sur ou à proximité d'objets à température élevée

DÉBALLAGE ET INSPECTION

Le carton d’emballage doit inclure les éléments suivants : 1 thermomètre (IR-712 / IR-712-EUR ou IR-720 / IR-720-EUR ou IR-730 / IR-730-EUR) 1 sacoche de transport 1 pile de 9 V (installée) 1 Mode d’emploi Si l’un de ces éléments est endommagé ou manquant, renvoyez le contenu complet de l’emballage au lieu d’achat pour l’échanger.4 FONCTIONNALITÉS Le thermomètre Amprobe IR-712 / IR-712-EUR, un thermomètre infrarouge avec un rapport de distance à taille de point focal de 12:1, offre la meilleure précision de sa classe et un temps de réponse avec une plage de mesure de températures de -18 °C à 550 °C (0 °F à 1022 °F). L'IR-712 / IR-712-EUR est spécialement conçu pour les applications CVC/R, l'électricité, la maintenance industrielle, l'automobile ainsi que le contrôle de la qualité et la prévention des incendies.

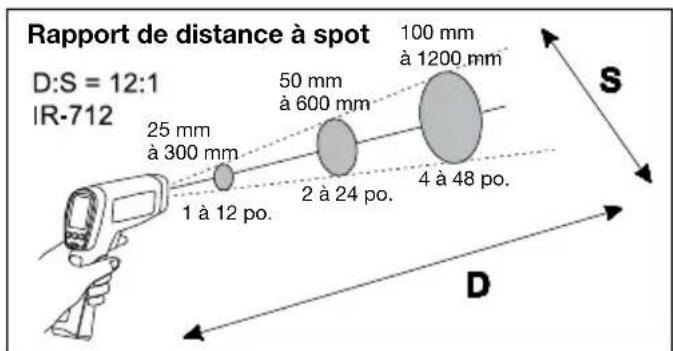

• Rapport de distance à taille de point focal 12:1

• Plage de températures de -18 °C à 550 °C (0 °F à 1022 °F)

• Précision des mesures et temps de réponse rapide

• Pointeur laser, double afchage LCD rétroéclairé

• Maintien automatique de l'afchage et mémoire MAX/MIN

• Émissivité réglable pour la mesure de divers matériaux Le thermomètre Amprobe IR-720 / IR-720-EUR, un thermomètre infrarouge avec un rapport de distance à taille de point de 20:1, offre la meilleure précision de sa classe et un temps de réponse avec une plage de mesure de températures de -32 °C à 1050 °C (-26 °F à 1922 °F). L'IR-720 / IR-720-EUR est spécialement conçu pour les applications CVC/R, l'électricité, la maintenance industrielle, l'automobile ainsi que le contrôle de la qualité et la prévention des incendies.

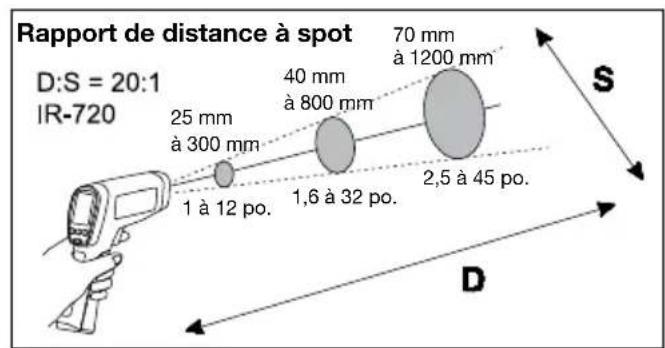

• Rapport de distance à taille de point focal 20:1

• Plage de températures de -32 °C à 1050 °C (-26 °F à 1922 °F)

• Précision des mesures et temps de réponse rapide

• Pointeur laser, double afchage LCD rétroéclairé

• Maintien automatique de l'afchage et mémoire MAX/MIN

• Émissivité réglable pour la mesure de divers matériaux Le thermomètre Amprobe IR-730 / IR-730-EUR, un thermomètre infrarouge avec un rapport de distance à taille de point focal de 30:1, offre la meilleure précision de sa classe et un temps de réponse avec une plage de mesure de températures de -32 °C à 1250 °C (-26 °F à 2282 °F). L'IR-730 / IR-730-EUR est spécialement conçu pour les applications CVC/R, l'électricité, la maintenance industrielle, l'automobile ainsi que le contrôle de la qualité et la prévention des incendies.

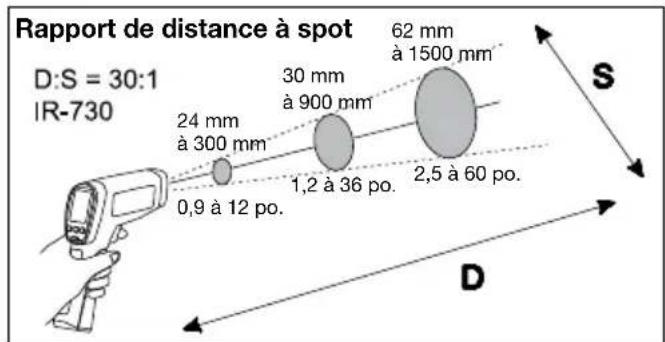

• Rapport de distance à taille de point focal 30:1

• Plage de températures de -32 °C à 1250 °C (-26 °F à 2282 °F)

• Précision des mesures et temps de réponse rapide

• Pointeur laser, double afchage LCD rétroéclairé

• Maintien automatique de l'afchage et mémoire MAX/MIN

• Émissivité réglable pour la mesure de divers matériaux

FONCTIONNEMENT DES THERMOMÈTRES

Les thermomètres infrarouges mesurent la température de surface d'un objet. L'optique du thermomètre détecte l'énergie émise, réfléchie et transmise qui est collectée et focalisée sur un détecteur. L'électronique de l'appareil convertit le signal dans la lecture de température qui apparaît sur l'afcheur.

UTILISATION DU THERMOMÈTRE

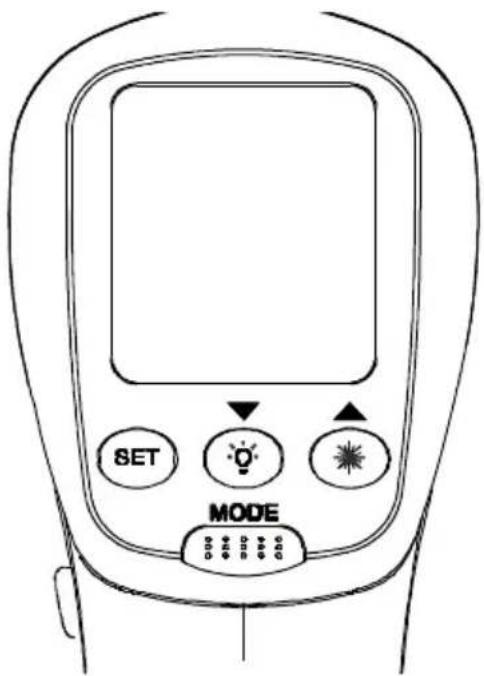

Mesures de température Le thermomètre se met sous tension lorsque vous appuyez sur la gâchette Le thermomètre se met hors tension lorsqu'aucune activité n'est détectée pendant 8 secondes. Pour mesurer la température, pointez le thermomètre sur un objet et actionnez la gâchette. Vous pouvez utiliser le pointeur laser pour mieux viser avec le thermomètre. Actionnez et maintenez la gâchette pour mesurer la5 surface ciblée. Quand vous relâchez la gâchette, l'écran maintient l'affichage de la mesure pendant 8 secondes. Veillez à respecter la distance par rapport à la taille du point focal et le champ de visée. Le laser n'est utilisé que pour viser et n'a pas d'incidence sur la mesure de température. Le thermomètre possède une fonction d'arrêt automatique qui met le thermomètre automatiquement hors tension après 8 secondes d'inactivité. Actionnez la gâchette pour mettre le thermomètre sous tension. Positions du sélecteur rotatif Bouton Description MODE Appuyer sur le bouton MODE pour basculer entre les options MAX, MIN, DIF et AVG. Quand le thermomètre passe en mode de veille, appuyer sur MODE pour remettre le thermomètre de nouveau sous tension pour qu'il afche la dernière mesure obtenue. SET Appuyer sur cette touche pour passer en mode de configuration, soit alternativement pour définir l'émissivité, verrouiller le déclenchement des mesures et sélectionner °C / °F. Les détails ci-dessous renvoient à la configuration de l'émissivité, au verrouillage du déclenchement des mesures et à la sélection °C / °F.

Appuyer sur pour activer ou désactiver le rétroéclairage.Quand le thermomètre passe en mode de configuration, appuyer sur pour sélectionner une option de configuration (émissivité, verrouillage du déclenchement des mesures et sélection °C / °F).

Appuyer sur pour activer ou désactiver le laser. Quand le thermomètre passe en mode de conguration, appuyer sur pour sélectionner une option de configuration (émissivité, verrouillage du déclenchement des mesures et sélection °C / °F). Configuration de l'émissivité

1. Appuyez sur le bouton SET pour sélectionner la configuration de l'émissivité, l'icône clignote sur

2. Appuyez sur la touche

pour augmenter la valeur affichée par pas de 0,01. Maintenez enfoncé pour un réglage rapide. La valeur maximale est 1,00.

3. Appuyez sur la touche

pour diminuer la valeur par pas de 0,01. Maintenez enfoncé pour un réglage rapide. La valeur par défaut est 0,01.

4. Appuyez sur le bouton MODE pour compléter le réglage et quitter la configuration de l'émissivité, ou sur le bouton

SET pour compléter le réglage et procéder au verrouillage du déclenchement des mesures. Remarque : L'émissivité par défaut est 0,95.6 Tableau d’émissivité des surfaces Surface de mesure Réglage du sélecteur MÉTAUX Aluminium Oxydé 0,2 à 0,4 Alliage A3003 Oxydé 0,3 Rugosifié 0,1 à 0,3 Laiton Lustré 0,3 Oxydé 0,5 Cuivre Oxydé 0,4 à 0,8 Bornier électrique 0.6 Haynes Alliage 0,3 à 0,8 Inconel Oxydé 0,7 à 0,95 Sablé 0,3 à 0,6 Électropoli 0,15 Fer Oxydé 0,5 à 0,9 Rouillé 0,5 à 0,7 Fonte Oxydé 0,6 à 0,95 Inoxydé 0,2 Fondu 0,2 à 0,3 Fer forgé Terne 0,9 Plomb Rugueux 0,4 Oxydé 0,2 à 0,6 Molybdène Oxydé 0,2 à 0,6 Nickel Oxydé 0,2 à 0,5 Platine Noir 0,9 Acier Laminé à froid 0,7 à 0,9 Meulé 0,4 à 0,6 Poli 0,1 Zinc Oxydé 0,1 Surface de mesure Réglage du sélecteur

Amiante 0,95 Asphalte 0,95 Basalte 0,7 Carbone Inoxydé 0,8 à 0,9 Graphite 0,7 à 0,8 Carborundum 0,9 Céramique 0,95 Argile 0,95 Béton 0,95 Tissu 0,95 Verre Tôle 0,85 Gravier 0,95 Gypse 0,8 à 0,95 Glace 0,98 Calcaire 0,98 Papier (toutes couleurs) 0,95 Plastique Opaque 0,95 Sols 0,9 à 0,98 Eau 0,93 Bois, (naturel) 0,9 à 0,957 Verrouillage du déclenchement des mesures Le déclenchement du thermomètre peut être verrouillé pour obtenir une mesure continue. Pour verrouiller le déclenchement :

1. Appuyez sur le bouton SET pour verrouiller le déclenchement des mesures, l'icône

clignote sur l'affichage.

ou sur pour activer ou désactiver l'option.

3. Appuyez sur le bouton MODE pour compléter le réglage et quitter le verrouillage du déclenchement des

mesures, ou sur le bouton SET pour compléter le réglage et passer à la sélection des degrés °C / °F. Configuration °C / °F

1. Appuyez sur le bouton SET pour sélectionner la configuration des degrés °C / °F, l'icône °C ou °F clignote sur

ou sur pour sélectionner °C ou °F.

3. Appuyez sur le bouton MODE pour compléter le réglage et quitter la configuration des degrés °C / °F.

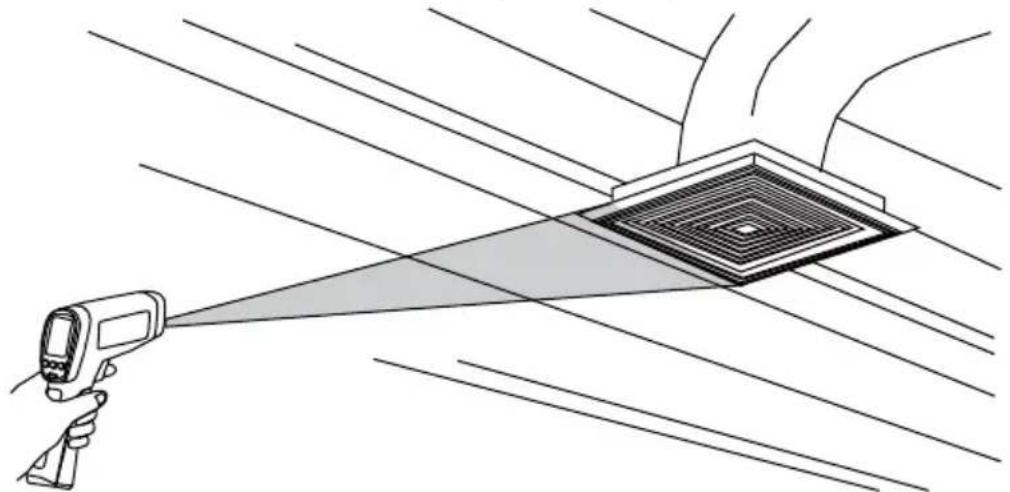

Localisation d'un point chaud ou froid Pour identier un point chaud ou froid, pointez le thermomètre en dehors de la zone ciblée. Balayez ensuite lentement la zone d'un mouvement de bas en haut jusqu'à ce que le point chaud ou froid soit localisé. Distance et taille du point focal (spot) À mesure que la distance (D) de la cible mesurée augmente, la taille du point focal (S) de la zone mesurée par l'instrument grandit. La taille du point focal indique 90 % d'énergie circonscrite. Rapport de distance à spot 1 à 12 po.2 à 24 po.4 à 48 po.25 mm à 300 mm50 mm à 600 mm100 mm à 1200 mm Rapport de distance à spot 1 à 12 po.1,6 à 32 po.2,5 à 45 po.25 mm à 300 mm40 mm à 800 mm70 mm à 1200 mm Rapport de distance à spot 0,9 à 12 po.1,2 à 36 po.2,5 à 60 po.24 mm à 300 mm30 mm à 900 mm62 mm à 1500 mm8 Champ de visée Vérifiez que la cible est plus grande que la taille du point focal. Plus la cible est petite, plus il faut s'en rapprocher. OUI NON Émissivité L'émissivité décrit les caractéristiques d'émission d'énergie des matériaux. La plupart des matériaux organiques et des surfaces peintes ou oxydées ont une émissivité de 0,95. Le cas échéant, pour compenser les lectures inexactes susceptibles de résulter des mesures de surfaces métalliques brillantes, couvrez la surface à mesurer de ruban opaque ou de peinture matte noire (< 150 °C / 302 °F) et utiliser le paramètre de haute émissivité. Laissez au ruban ou à la peinture le temps d'atteindre les mêmes températures que la surface sous-jacente. Mesurez la température du ruban ou de la surface peinte. Si vous ne pouvez pas utiliser de peinture ou de ruban, vous pouvez améliorer la précision de vos mesures avec le sélecteur d'émissivité. Même avec le sélecteur d'émissivité, il est parfois difficile d'obtenir une lecture infrarouge absolument précise d'une cible présentant une surface brillante ou métallique. Le thermomètre permet d'ajuster l'émissivité selon le type de surface mesuré. Reportez-vous au tableau d'émissivité des surfaces Mais il ne s'agit que d'un cas typique. Vous pouvez utiliser vos propres données et utiliser d'autres définitions pour vos matériaux. Rappels

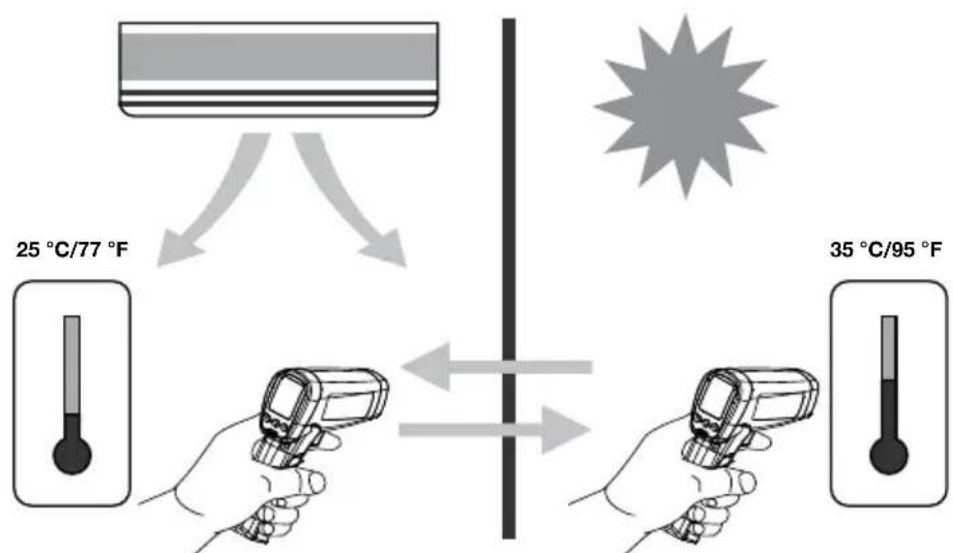

1. Les changements de la température ambiante environnante peuvent entraîner des mesures inexactes,

laissez l'instrument s'adapter au changement de température ambiant avant de l'utiliser. La précision spéciée s'applique après 30 minutes lorsque l'instrument passe dans un milieu ambiant différent.9 Attendre 30 minutes 25 °C/77 °F 35 °C/95 °F

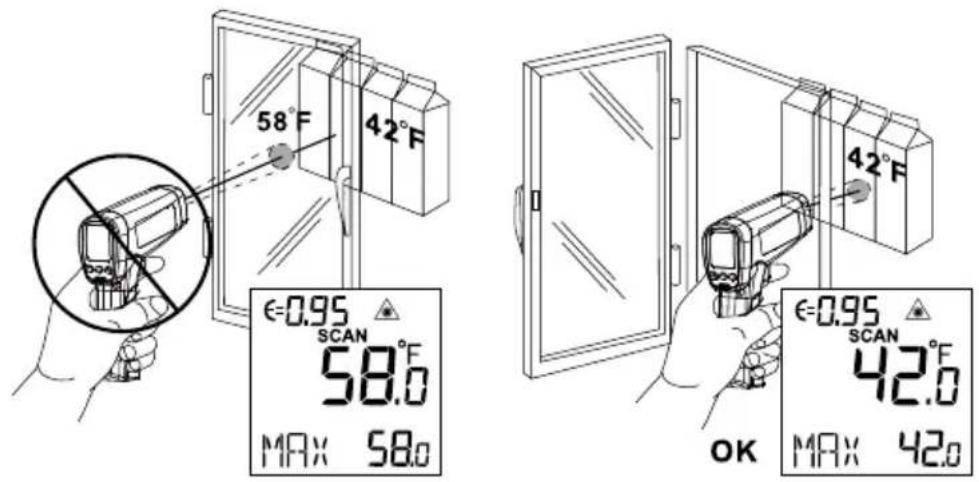

2. L'instrument ne peut pas établir de mesures à travers des surfaces transparentes telles que le verre. Dans ce

cas, il mesure en fait la température de surface du verre.

3. Reportez-vous au tableau d'émissivité des surfaces pour mesurer les surfaces métalliques brillantes ou polies

(acier inoxydable, aluminium, etc.).

4. La vapeur, la poussière, la fumée, etc., peuvent perturber la précision des mesures en obstruant l'optique

de l'instrument. MESURES TYPIQUES Cette section décrit une variété de mesures souvent effectuées par les techniciens. Rappel :

• L'utilisateur peut décider de mettre sous tension ou hors tension le rétroéclairage et le laser en effectuant des mesures avec le thermomètre.

• Une émissivité relativement élevée renvoie normalement à une émissivité d'environ 0,95.

• Une émissivité relativement faible renvoie normalement à une émissivité d'environ 0,30.

• Lorsque l'utilisateur ne peut pas identier l'émissivité de l'objet à mesurer, il peut couvrir la surface à mesurer (température >150 °C) avec du ruban d'électricien noir (émissivité d'environ 0,95). Laissez le temps au ruban d'atteindre la même température que l'objet à mesurer. Mesurez et enregistrez la température du ruban. Pointez le thermomètre vers l'objet à mesurer, ajustez le paramètre d'émissivité pour l'aligner sur la même température que le ruban. À ce stade, le paramètre d'émissivité du thermomètre est proche de l'émissivité de l'objet à mesurer ; la mesure peut démarrer.10 Tests des contacteurs (démarreurs)

1. Appuyez sur SET pour sélectionner l'émissivité. Appuyez sur / pour sélectionner une émissivité

relativement faible pour les contacts brillants, ou un niveau intermédiaire de 0,7 pour les contacts sombres.

2. Appuyez sur MODE pour sélectionner MAX.

3. Mesurez la ligne et le côté charge d'un pôle sans relâcher la gâchette.

4. Une différence de température entre la ligne et le côté charge d'un pôle indique une résistance accrue d'un

point et la défaillance probable d'un contacteur. Test de relais sous coffret

1. Appuyez sur SET, puis sur / pour définir une émissivité relativement faible pour les connecteurs non

isolés, ou relativement haute pour les relais sous coffret en plastique ou en bakélite ou les connecteurs isolés.

2. Appuyez sur MODE pour sélectionner MAX.

3. Lancez l'analyse.

4. Mesurez le boîtier du relais, en recherchant les points chauds.

5. Mesurez les connexions électriques aux bornes du relais en recherchant les points chauds.

Test des raccordements à fusibles et à barres omnibus

1. Appuyez sur SET puis sur / pour définir une émissivité relativement élevée pour un corps de fusible à

revêtement papier ou des connexions isolées.

2. Appuyez sur MODE pour sélectionner MAX.

3. Balayez la partie recouverte de papier du fusible.

4. Balayez chaque fusible sans relâcher la gâchette. Des températures inégales entre les fusibles sont

susceptibles d'indiquer un déséquilibre d'intensité ou de tension.

5. Appuyez sur SET puis sur

/ pour définir une émissivité relativement faible pour les capuchons et les fusibles métalliques et les connexions de barres omnibus non isolées.

6. Appuyez sur MODE pour sélectionner MAX.

7. Balayez chaque capuchon d'extrémité de chaque fusible.

Remarque : Des températures inégales ou une température élevée indiquent une connexion desserrée ou corrodée dans la pince à ressort de la barre omnibus à fusibles. Examen des murs pour détecter les fuites d'air ou les défauts d'isolation

1. Mettez le chauffage, le refroidissement et la ventilation hors tension.

2. Appuyez sur SET pour sélectionner l'émissivité. Appuyez sur

/ pour sélectionner une émissivité relativement élevée pour des surfaces peintes ou les surfaces de fenêtres.

3. Appuyez sur MODE pour sélectionner MIN quand la paroi opposée du murs est de température inférieure

et/ou sélectionner MAX quand la paroi opposée du mur est de température supérieure.

4. Mesurez une température de surface murale de partition intérieure.

5. Ne relâchez pas la gâchette. Enregistrez cette température de référence (point zéro) pour un mur

« parfaitement » isolé.

6. Faites face au mur à examiner. Tenez-vous à 1,5 m pour balayer un spot de 6 cm sur le mur (D:S=30:1).

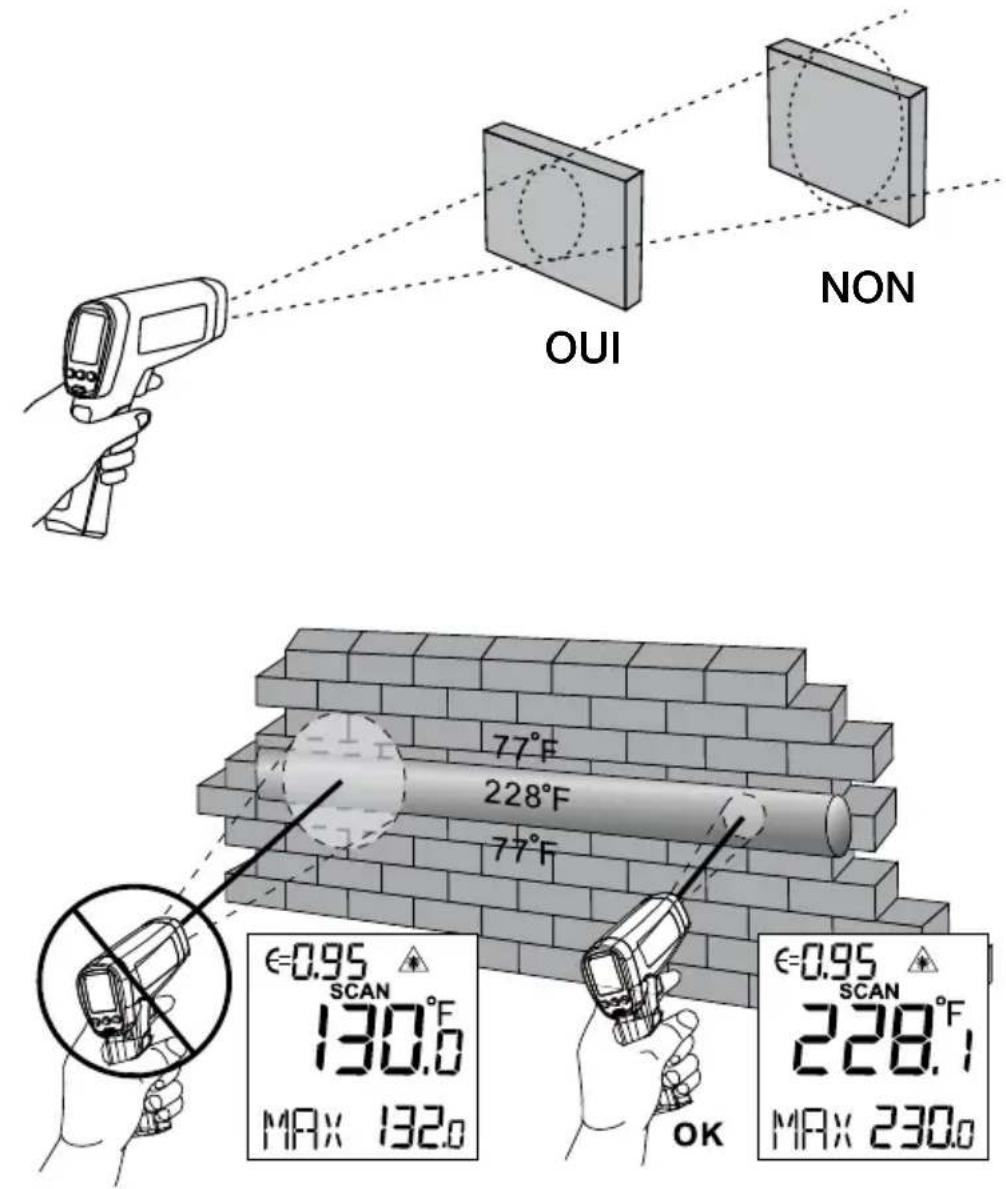

Reportez-vous également à la section « Champ de visée » pour un rapport de distance à taille de point focal (spot) D:S=12:1 et D:S=20:1.

7. Balayez des bandes horizontales de mur de haut en bas, ou des rangées horizontales de plafond d'un mur

à l'autre. Recherchez les plus grands écarts par rapport à la température de référence pour identifier les problèmes. Cela conclut le test d'isolation. Mettez le ventilateur en route (sans chaleur ni refroidissement) et répétez le test. Si les résultats du test avec le ventilateur activé sont différents des résultats avec le ventilateur éteint, cela signale probablement des fuites d'air dans l'enveloppe d'isolation des murs. Les fuites d'air sont liées à des fuites dans les conduits qui créent un différentiel de pression dans l'enveloppe de l'espace climatisé.11 Test de paliers de roulement Avertissement Pour éviter les blessures en testant les paliers :

1. L’utilisateur ne doit pas porter de vêtements lâches, de bijoux ou tout autre élément autour du cou en

travaillant à proximité de pièces mobiles telles que les moteurs, courroies et ventilateurs.

2. Vérifier qu'un interrupteur électrique est à portée de la main et qu'il fonctionne correctement et

3. Ne pas travailler seul.

Remarque : Il vaut mieux comparer deux moteurs similaires utilisant des charges similaires.

1. Appuyez sur SET puis sur

/ pour sélectionner une émissivité relativement élevée.

2. Appuyez sur MODE pour sélectionner MAX.

3. Actionnez le moteur et laissez-le atteindre les températures de régime permanent.

4. Coupez le moteur si possible.

5. Mesurez les deux températures des paliers moteur.

6. Comparez les deux températures des paliers moteur. Des températures inégales ou une température élevée

peuvent indiquer une anomalie de lubrification ou autre du palier résultant d'une friction excessive.

7. Répétez la séquence pour les paliers du ventilateur.

Test des courroies et des poulies

1. Appuyez sur SET puis sur / pour sélectionner une émissivité relativement élevée.

2. Appuyez sur MODE pour sélectionner MAX.

3. Actionnez le moteur et laissez-le atteindre les températures de régime permanent.

4. Pointez le thermomètre vers la surface à mesurer.

5. Lancez l'enregistrement de la température.

6. Déplacez lentement le thermomètre vers le haut de la courroie et la deuxième poulie.

• Si la courroie est en train de glisser, la température de courroie sera élevée à cause de la friction.

• Si la courroie glisse, la température de courroie restera élevée entre les poulies.

• Si la courroie ne glisse pas, la température de courroie diminuera entre les poulies.

• Si les surfaces intérieures des poulies ne sont pas véritablement en forme en « V », la courroie risque de glisser et le moteur continuera de fonctionner à des températures élevées tant que la poulie n'est pas remplacée.

• Les poulies doivent être correctement alignées (y compris le « tangage et le roulis ») pour que la courroie et les poulies fonctionnent aux températures appropriées. Un règle rectiée ou une ligne droite peut être utilisée pour vérifier les alignements.

• La poulie du moteur doit fonctionner à une température cohérente avec les poulies de ventilateur.

• Si la poulie du moteur est à une température plus élevée au niveau de l'arbre moteur que de la circonférence extérieure, la courroie n'est probablement pas en train de glisser.

• Si la circonférence extérieure de la poulie a une température supérieure à celle de la poulie au niveau de l'arbre moteur, alors la courroie est probablement en train de glisser et les poulies sont sans doute incorrectement alignées. Vérification des blocages dans les condensateurs ou l'évaporateur à circulation d'air

1. Retirez les panneaux pour accéder aux coudes ou bobines en U.

2. Appuyez sur SET puis sur

/ pour sélectionner une émissivité relativement élevée pour le tuyau en cuivre.

3. Lancez le système de réfrigération.

4. Pointez le thermomètre au niveau des coudes/bobines en U.

5. Lancez l'enregistrement de la température.

6. Prenez la température de chaque coudes/bobines en U.

• Tous les coudes/bobines en U de l'évaporateur doivent être à un niveau égal ou légèrement supérieur à la température de saturation de l'évaporateur sur le tableau de pressions/températures.

• Tous les coudes ou bobines en U de l'évaporateur doivent être à un niveau égal ou légèrement supérieur à la température de saturation de l'évaporateur sur le tableau de pressions/températures.

• Si un groupe de coudes/bobines en U n'est pas conforme aux températures attendues, cela signale la présence d'un tube de distribution ou d'un distributeur bloqué ou limité.12 CARACTÉRISTIQUES Fonctionnalité IR-712 / IR-712-EUR IR-720 / IR-720-EUR IR-730 / IR-730-EUR Plage de températures -18 °C à 550 °C (0 °F à 1022 °F) -32 °C à 1050 °C (-26 °F à 1922 °F) -32 °C à 1250 °C (-26 °F à 2282 °F) Précision (avec une température ambiante supposée de 21 °C à 25 °C (70 °F à 77 °F) en fonctionnement ±1,8 %, ou ±1,8 °C (±4 °F), selon la valeur la plus grande (Typique) >0 °C à 1250 °C (>32 °F à 2282 °F) : ±1,8 % ou ±1,8 °C (±4 °F), selon la valeur la plus grande (Typique) -32 °C à 0 °C (-26 °F à 32 °F) : ±1,8 % +1 °C (2 °F) ou ±2,8 °C (±6 F), selon la valeur la plus grande (Typique) Fidélité des mesures ±0,5 % du résultat ou ±0,5 °C (±1 °F), selon la valeur la plus grande (Typique) Résolution d'affichage 0,1 °C / 0,1 °F Réponse spectrale 8 µm à 14 µm Visée laser Laser à un point Puissance laser Sortie > 1 mW Classe 2, longueur d'onde de 630 à 670 nm Temps de réponse (95%) 250 ms Rapport de distance à taille de point focal (spot) (D:S) 12:1 20:1 30:1 Taille de spot minimum 25 mm 25 mm 24 mm Émissivité Réglage numérique de 0,10 à 1,00 par pas de 0,01 Émissivité prédéfinie à 0,95 Température ambiante de fonctionnement 0 à 50 °C (32 à 120 °F) Humidité relative 0 % à 75 % sans condensation Température de stockage -20 °C à 65 °C (-4 °F à 150 °F) (sans la pile) Affichage des températures °C ou °F sélectionnable Maintien de l'affichage 8 s Affichage MAX/MIN des températures

Affichage des températures DIF/AVG

Indication de pile faible

Puissance Pile alcaline 6F22 de 9 V ou équivalente Durée de vie des piles 10 heures avec le laser et le rétroéclairage actifs, 30 heures avec le laser et le rétroéclairage inactifs Dimensions (H x l x L) Environ 169 x 138 x 53 mm (6,7 x 5,4 x 2,1 pouces) Poids Environ 290 g (0,64 lb) avec la pile installée ENTRETIEN Nettoyage de l'objectif : Expulsez les impuretés en suspension avec de l'air comprimé sec et propre. Essuyez doucement les débris restants à l'aide d'un pinceau d'aquarelle. Essuyez soigneusement la surface avec un coton humide. Essuyez soigneusement la surface avec un coton-tige humide ou imbibé d'alcool. REMARQUE : NE PAS utiliser de solvants pour nettoyer la lentille en plastique. Nettoyage du boîtier : Utilisez de l'eau savonneuse sur une éponge humide ou un chiffon doux.13 Attention ! Ne pas plonger l'appareil dans l'eau. Alcool dénaturé DÉPANNAGE Code Problème Action

La température cible est supérieure au seuil haut de la gamme Sélectionner une valeur cible dans la gamme voulue -OL La température cible est inférieure au seuil bas de la gamme Sélectionner une valeur cible dans la gamme voulue Témoin de pile Pile faible Vérifier et/ou remplacer la pile Affichage vide La pile est sans doute usée Vérifier et/ou remplacer la pile Le laser ne fonctionne pas

1. Pile faible ou épuisée

2. Température ambiante supérieure à

40 °C (104 °F) 1.Remplacer la pile 2.Utiliser dans une zone avec une température ambiante inférieure

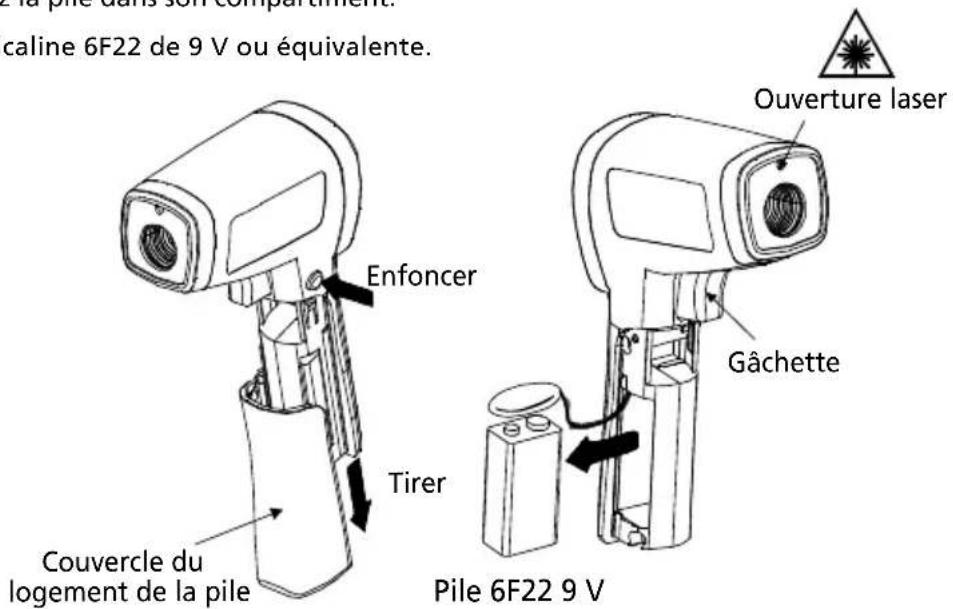

CHANGEMENT DES PILES

Pour installer ou remplacer une pile de 9 V (voir ci-dessous) :

1. Enfoncez le bouton et tirez sur la poignée vers le bas pour ouvrir le capot de la pile.

2. Installez la pile en notant sa polarité.

3. Réinstallez la pile dans son compartiment.
