Produkttyp	Infrarot-Thermometer / Laserpointer / LED-Taschenlampe
Marke	Beha-Amprobe
Modell	IR450EUR
Temperaturbereich	-30 °C bis 500 °C (-20 °F bis 932 °F)
Genauigkeit	±1 °C (von 11 °C bis 40 °C); ±1,5 °C oder ±1,5 % sonst (je nachdem, welcher Wert größer ist)
Displayauflösung	0,2 °C / 0,5 °F
Abstand/Spotgröße-Verhältnis (D:S)	8:1
Emissionsgrad	0,95 (voreingestellt)
Ansprechzeit	0,5 Sekunden
Anzeigehaltezeit	10 Sekunden
Automatische Abschaltung	Nach 3 Minuten Inaktivität
Stromversorgung	1 AAA-Alkalibatterie 1,5 V
Batterielebensdauer	Nicht angegeben
Abmessungen (H x B x T)	100 x 20 x 29 mm
Gewicht	Ca. 50 g (mit Batterie)
Hauptfunktionen	Berührungslose Infrarotmessung, Laserpointer, LED-Taschenlampe, °C/°F-Umschaltung, Dauerbetrieb
Lasersicherheit	Klasse 2, < 1 mW, 630-670 nm. Nicht in den Strahl blicken.
Einsatzbedingungen	Innen, max. Höhe 2000 m, Temperatur 23 °C ± 2 °C, Luftfeuchtigkeit < 80 % rF
Zertifizierungen	CE, EN 61326-1, EN 61010-1, EN 60825-1
Garantie	1 Jahr (ohne Batterien und missbräuchliche Abnutzung)
Reparierbarkeit	Reparatur durch ein autorisiertes Amprobe-Servicecenter (siehe Anleitung für Kontaktdaten)
Wartung und Reinigung	Linse: Druckluft oder feuchtes Wattestäbchen (keine Lösungsmittel). Gehäuse: Seifenwasser. Nicht eintauchen.
Im Lieferumfang enthalten	Bedienungsanleitung, eingelegte Batterie

Häufig gestellte Fragen - IR450EUR Beha-Amprobe

Wie ändere ich die Temperatureinheit von °C auf °F?

Drücken Sie gleichzeitig die Test-Taste und die Taschenlampentaste für 2 Sekunden. Die Einheit wechselt zwischen °C und °F.

Was tun, wenn das Display leer bleibt?

Überprüfen Sie, ob die Batterie richtig eingelegt und nicht leer ist. Ersetzen Sie die Batterie AAA 1,5 V bei Bedarf.

Der Laserpointer leuchtet nicht, was soll ich tun?

Der Laser benötigt eine funktionsfähige Batterie. Wenn die Batterie schwach oder leer ist, ersetzen Sie sie. Der Laser funktioniert nur, wenn die Test-Taste gedrückt wird.

Wie reinige ich die Linse des Thermometers?

Verwenden Sie trockene Druckluft, um Staub zu entfernen, dann ein feuchtes Wattestäbchen (Wasser oder Alkohol) für Verschmutzungen. Verwenden Sie keine Lösungsmittel auf der Kunststofflinse.

Wie genau ist die Messung des IR450EUR?

Die Genauigkeit hängt vom Bereich ab: ±1 °C zwischen 11 und 40 °C, ±1,5 °C oder ±1,5 % sonst (je nach größerem Wert). Für negative Temperaturen ±2 °C bis 0 °C.

Kann ich die Temperatur durch Glas messen?

Nein. Das Thermometer kann nicht durch transparente Oberflächen wie Glas messen. Entfernen Sie alle Hindernisse zwischen dem Gerät und dem Ziel.

Wie aktiviere ich den Dauerbetrieb?

Drücken Sie die Test-Taste für 3 Sekunden. Das Gerät wechselt in den Dauerbetrieb für IR-Temperaturmessungen, solange Sie die Taste gedrückt halten.

Welcher Batterietyp und wie tausche ich sie aus?

Verwenden Sie eine AAA-Alkalibatterie mit 1,5 V. Öffnen Sie den Batteriefachdeckel durch Schieben, legen Sie die Batterie polrichtig ein und schließen Sie ihn wieder. Nach dem Austausch schaltet sich das Gerät automatisch in den Standby-Modus.

Das Gerät schaltet sich von selbst aus, ist das normal?

Ja, der automatische Ruhemodus schaltet das Gerät nach 3 Minuten Inaktivität aus, um die Batterie zu schonen. Drücken Sie Test, um es wieder einzuschalten.

Warum sind meine Messungen ungenau?

Mehrere mögliche Ursachen: zu großer Abstand (der Punkt muss kleiner als das Ziel sein), ungeeigneter Emissionsgrad (glänzende Oberflächen), plötzliche Änderung der Umgebungstemperatur (30 min warten) oder Vorhandensein von Dampf/Staub.

BEDIENUNGSANLEITUNG IR450EUR Beha-Amprobe

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist, sofern örtliche Gesetze nichts anderes vorsehen. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zu nehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Service-Center oder an einen Amprobe-Fachhändler/-Distributor einsenden. Nähere Einzelheiten siehe Abschnitt „Reparatur“. DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ALLE ANDEREN (VERTRAGLICH GEREGELTEN ODER GESETZLICH VORGESCHRIEBENEN) GEWÄHRLEISTUNGEN, EINSCHLIESSLICH DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN. Weil einige Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur

Zu allen Geräten, die zur Reparatur oder Kalibrierung im Rahmen der Garantie oder außerhalb der Garantie eingesendet werden, muss folgendes beigelegt werden: Name des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlich bitte eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen dem Messgerät beilegen. Die Gebühren für außerhalb des Garantiezeitraums durchgeführte Reparaturen oder für den Ersatz von Instrumenten müssen per Scheck, Zahlungsanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag auf Rechnung an Amprobe® formuliert werden.

Garantiereparaturen oder -austausch – alle Länder

Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor Reparaturen angefordert werden. Während der Garantieperiode können alle defekten Geräte zum Umtausch gegen dasselbe oder ein ähnliches Produkt an den Amprobe® -Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe® Service-Center zur Reparatur oder zum Umtausch eingesendet werden.

Reparaturen und Austausch außerhalb der Garantie – USA und Kanada

Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe® oder der Verkaufsstelle.

In den USA: In Kanada:

Reparaturen und Austausch außerhalb der Garantie – Europa

Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe® -Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden.

Korrespondenzanschrift für Europa*

Amprobe® Europe

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Deutschland

Tel.: [phone] - 0

www.amprobe.eu

*(Nur Korrespondenz – keine Reparaturen und kein Umtausch unter dieser Anschrift. Kunden in Europa wenden sich an den zuständigen Distributor.)

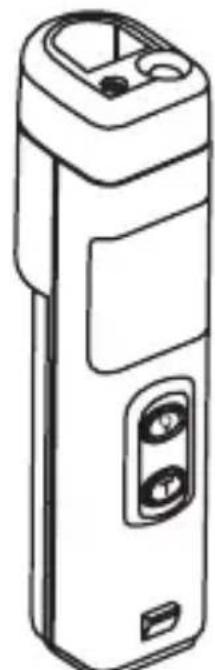

IR-450 Infrarotthermometer / Laserpointer / Stablampe

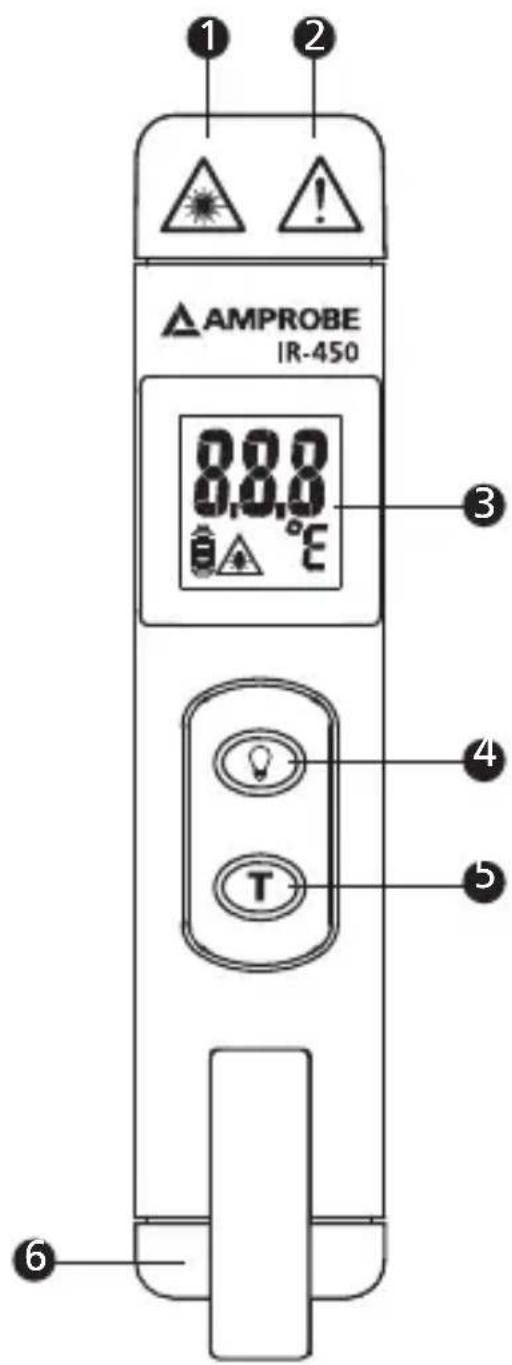

1 2 AMPROBE IR-450 8.8.8 °C 3 4 5 6

1) Laser
2) Lampe
3) Anzeige
4) Lampentaste
5) Ein-Taste / Test-Taste

8.0.8 0.0.8 °E 7 8 9

6) Batterieabdeckung
7) Batterieanzeige
8) Laseranzeige
9) ^ C / ^

INHALT

SYMBOLE 1

AUSPACKEN UND ÜBERPRÜFEN 2

EINFÜHRUNG 2

BETRIEBSANWEISUNGEN....3

Ein/Aus-Taste 3

Automatische Ausschaltung (APO) 3

Auto-Hold....3

Bedienung des Geräts....3

Temperaturmessung 4

°C/°F-Auswahl 5

Abstand und Punktgröße 5

Zur Beachtung....6

Emissivität....7

TECHNISCHE DATEN 9

FEHLERBEHEBUNG 10

WARTUNG UND REPARATUR....11

ERSETZEN DER BATTERIE 12

SYMBOLE

[GSTT]	Vorsicht! Siehe Erklärung in diesem Handbuch.
	Laserlicht. Nicht in Laserstrahl blicken.
	Batterie
	Übereinstimmung mit den relevanten australischen Standards.
[7HSX]	Übereinstimmung mit EU-Vorschriften.
	Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen. Ein qualifiziertes Recycling-Unternehmen kontaktieren.

⚠ Sicherheitsinformationen

<1mW/630-670nm IEC 60825-1

LASER LIGHT DO NOT STARE INTO BEAM CLASS 2 LASSER

CAUTION LASER RADIATION - DO NOT STARE INTO BEAM OUTPUT<1mW WAVELENTH 630-670nm CLASS II LASER PRODUCT

⚠ Warning

- Nicht in den Laserstrahl blicken.

- Laser nicht direkt auf Auge oder indirekt reflektierende Flächen richten.

- Ausschließlich für Gebrauch durch fachkundiges Personal.

- Das Gerät nicht auf Objekte oder in der Nähe von Objekten ablegen, die eine hohe Temperatur aufweisen.

- Prüfen Sie das Messgerät durch Messung einer bekannten Quelle. Nutzen Sie das Gerät nicht, falls anormale Ergebnisse auftreten.

- Nutzen Sie das Messgerät nicht in der Nähe von explosiven Gasen, Dämpfen und Stäuben.

- Das Messgerät ist ausschließlich zur Anwendung in Innenräumen vorgesehen.

- Nutzen Sie das Messgerät ausschließlich wie in der Bedienungsanleitung beschrieben; andernfalls können Schutzeinrichtungen beeinträchtigt werden.

⚠ Vorsicht

Das Gerät sollte gegenüber folgenden Bedingungen geschützt werden:

• EMF (elektromagnetische Felder) von Bogenschweißgeräten oder Hochfrequenzheizgeräten
  • Statische Elektrizität
• Wärmestoß (verursacht durch große oder abrupte Umgebungstemperaturschwankungen – das Gerät vor Gebrauch 30 Minuten stabilisieren lassen)

AUSPACKEN UND ÜBERPRÜFEN

Der Verpackungskarton sollte Folgendes enthalten:

1 IR-450
1 1,5 V AAA/LR3 Alkalibatterie (eingesetzt)
1 Handbuch

Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden.

EINFÜHRUNG

Ein unverzichtbares Werkzeug für den täglichen Einsatz – zur Temperaturmessung, als Laserpointer und als Taschenlampe. Kompakt und einfach anzuwenden – einfach zielen, Taste drücken und die Oberflächentemperatur gleich ablesen. Oberflächentemperaturen heißer, gefährlicher oder schwer zugänglicher Objekte können ohne Berührung sicher gemessen werden.

Merkmale

• IR-Temperaturmessung mit Laserstrahl
  • Hält Temperaturmesswert 10 Sekunden lang fest
• Ultraweibe LED-Lampe
• Wahl zwischen °F und °C
• Ansteckklammer

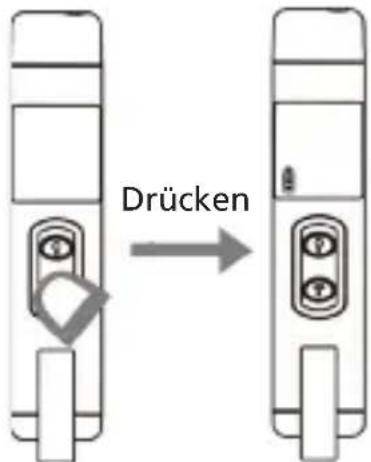

Ein/Aus-Taste

Drücken

Automatische Ausschaltung (APO)

Das IR-450 schaltet sich automatisch ab, wenn es länger als 3 Minuten nicht genutzt wird.

Auto-Hold

Nach Betätigung der Einschalttaste werden Messwerte 10 Sekunden lang angezeigt.

Bedienung des Geräts

Zur Temperaturmessung richten Sie das Gerät auf einen Gegenstand und drücken die Testtaste. Beachten Sie die entfernungsabhängige Vergrößerung des Messpunktes und Ihre Entfernung vom Messobjekt. Das IR- 450 ist mit einem Laser ausgestattet. Nutzen Sie den Laser ausschließlich zum Zielen. Siehe „Temperaturmessung“.

Temperaturmessung

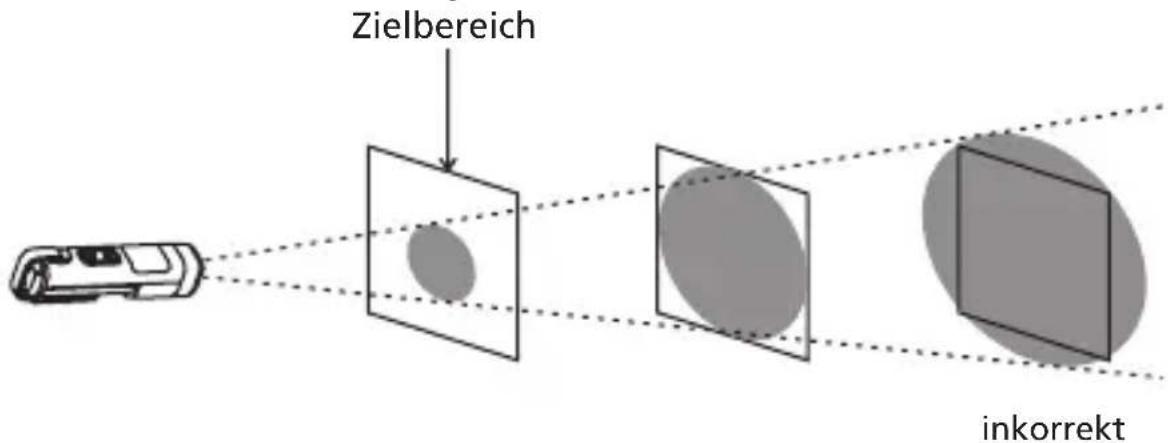

Zielbereich inkorrekt

Sicherstellen, dass das Ziel größer ist als die Punktgröße des Geräts. Je kleiner das Ziel ist, desto näher soll das Gerät gehalten werden. Der minimale Messbereich weist einen Durchmesser von 3,75 cm auf.

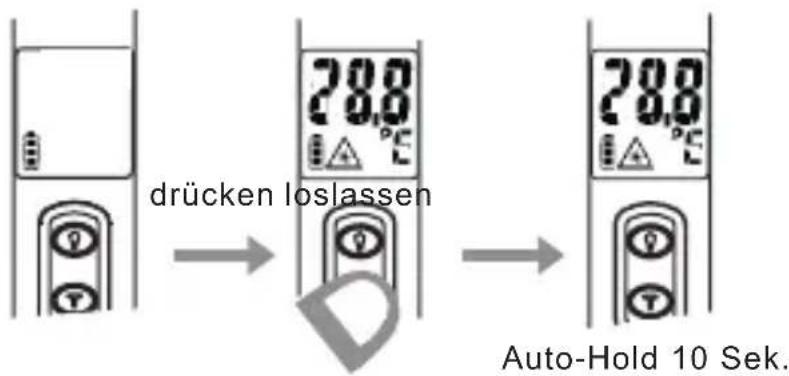

Die Taste 📉 drücken; das Gerät zeigt die Temperatur der Zieloberfläche an. Dann die Taste 📉 Toslassen; das Gerät hält den Messwert 10 Sekunden lang fest.

drücken loslassen 28.8 °C Auto-Hold 10 Sek.

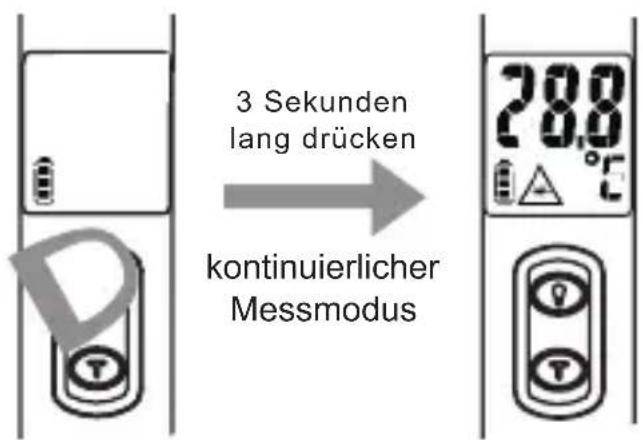

Die Taste 3 Sekunden lang gedrückt halten; das Gerät schaltet in den kontinuierlichen IR-Temperatur-Messmodus.

3 Sekunden lang drücken kontinuierlicher Messmodus 28.0 °C

°C/°F-Auswahl

Die Test-Taste und die Lampen-Taste gleichzeitig 2 Sekunden lang gedrückt halten, um die Temperatureinheit °C/°F umzuschalten.

Abstand und Punktgröße

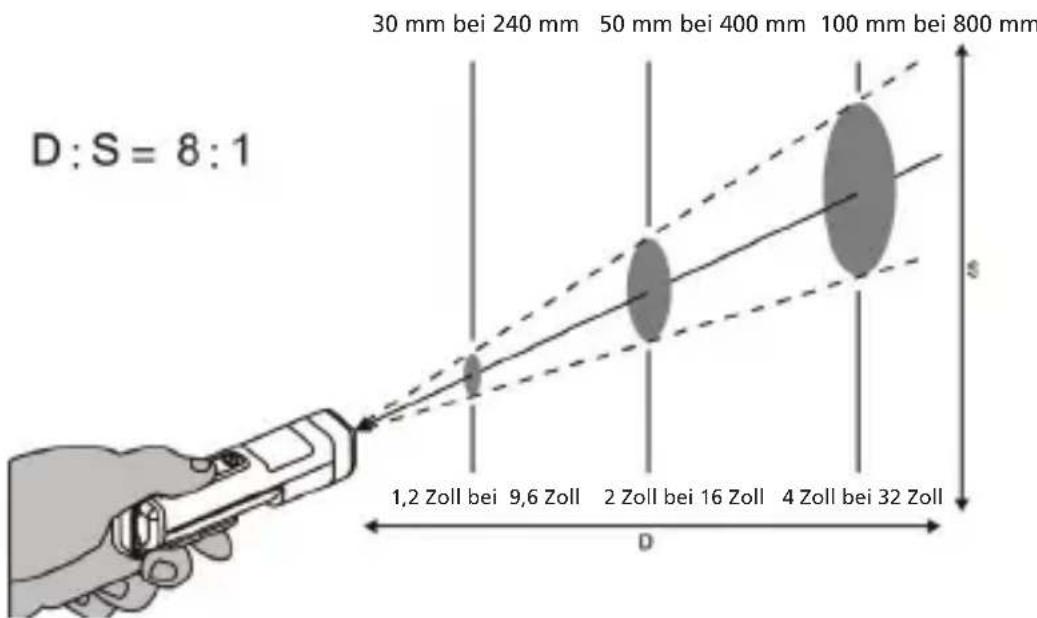

Die Punktgröße (S) des vom Gerät gemessenen Bereichs wird mit zunehmendem Abstand (D) zum Objekt größer.

30 mm bei 240 mm 50 mm bei 400 mm 100 mm bei 800 mm D: S = 8:1 1,2 Zoll bei 9,6 Zoll 2 Zoll bei 16 Zoll 4 Zoll bei 32 Zoll D

Das Gerät bei ungefähr 30 cm verwenden, um optimale Messgenauigkeit zu erzielen.

Bei größeren Abständen sollte der Zielbereich größer sein als der Abstand dividiert durch 8.

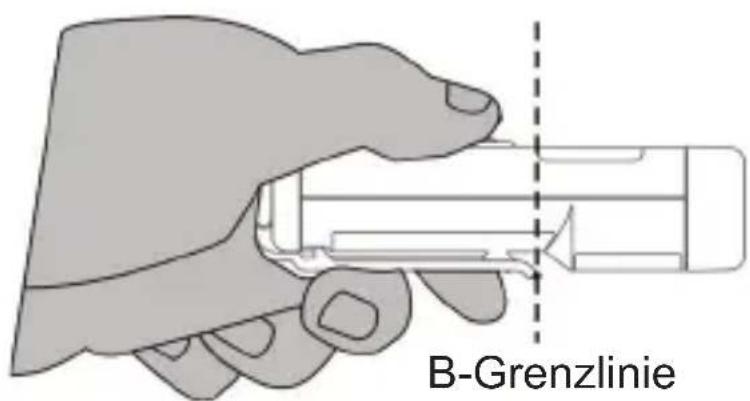

Nicht für längere Zeit die Finger auf dem Gehäuse jenseits der B-Grenzlinie halten, um Störung der Messgenauigkeit durch Thermoeffekt zu verhindern.

B-Grenzlinie

Zur Beachtung

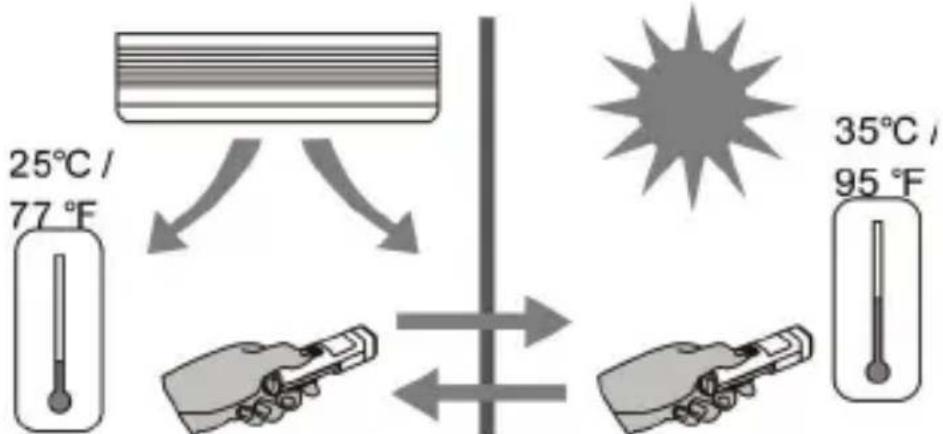

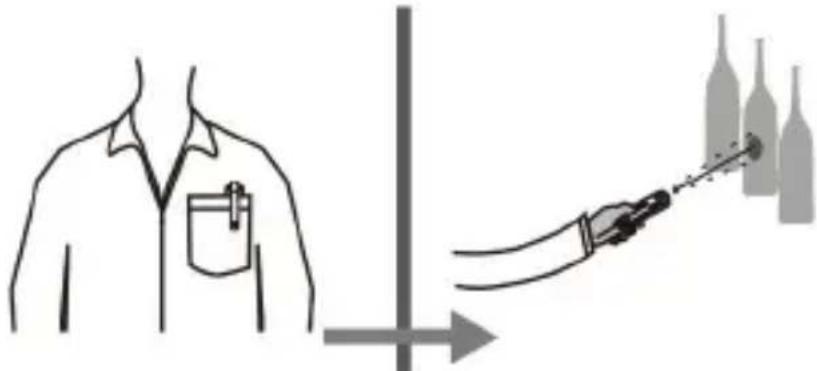

1. Änderungen der Umgebungstemperatur können zu ungenauen Messergebnissen führen. Warten Sie vor dem Einsatz ab, bis sich das Gerät an die Umgebungstemperatur angepasst hat. Die angegebene Präzision tritt 30 Minuten nach Anpassung an unterschiedliche Umgebungstemperaturen ein.

25°C / 77 °F 35°C / 95 °F

30 Minuten warten

Lassen Sie dem Gerät ausreichend Zeit zur Anpassung an unterschiedliche Umgebungstemperaturen, nachdem Sie es aus der Tasche nehmen.

Für beste Genauigkeit 30 Minuten warten.

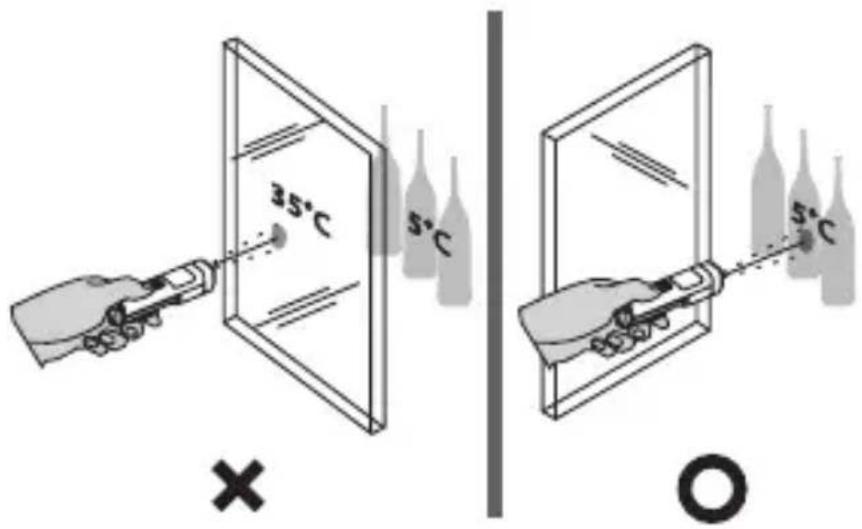

1. Das Gerät kann keine Messungen durch transparente Gegenstände wie Glas vornehmen. Hindernisse zwischen dem Gerät und der Zieloberfläche entfernen.

35°C 5°C × 5°C ○

1. Nicht empfohlen für Gebrauch zum Messen von glänzenden oder polierten Metallflächen (Edelstahl, Aluminium usw.). Siehe Emissivität.

2. Dampf, Staub, Rauch usw. können genaue Messungen verhindern, da sie u. U. die Optik des Geräts beeinträchtigen.

Emissivität

Die meisten organischen Stoffe und angemalten oder oxidierten Flächen weisen einen Emissionswert von 0,95 (im Gerät voreingestellt) auf. Ungenaue Messwerte treten beim Messen von glänzenden oder polierten Metallflächen auf. Um zu kompensieren, die zu messende Fläche mit Abdeckband oder matter schwarzer Farbe bedecken. Zeit einräumen, sodass das Band/die Farbe die gleiche Temperatur wie der Stoff darunter annehmen kann. Die Temperatur des Bandes/der angemalten Fläche messen.

TECHNISCHE DATEN

Temperatur-bereich	-30 °C bis 500 °C (-20 °F bis 932 °F)
Genauigkeit bei 23 °C ±2 °C < 80 %RH	-30 °C bis 0 °C (-20 °F bis 32 °F): ±2 °C (±4 °F)1 °C bis 10 °C (34 °F bis 50 °F): ±1,5 °C (±3 °F)11 °C bis 40 °C (52 °F bis 104 °F): ±1 °C (±2 °F)41 °C bis 500 °C (106 °F bis 932 °F): ±1,5 °C (±3 °F) oder ±1,5 % von Messwert, es gilt der größere Wert.
Auflösung der Anzeige	0,5°F / 0,2°C
Ansprechzeit 0,5 s
Wellenlänge 630	nm bis 670 nm
spektrale Empfindlichkeit	6,5 um bis 18 um
Emissivität E = 0,95
D:S 8:1 (berechnet bei 80 % Energie)
Wieder-holbarkeit	±1 °C oder ±0,5 % von Messwert, es gilt der größere Wert
Display-Hold 10 s
Strom-versorgung	1,5 V AAA/LR3 Alkalibatterie
Gewicht Ca. 50 g
Abmessungen (HxBxT)	100 x 20 x 29 mm
Lagerungs-temperatur	-20 °C bis 60 °C (ohne Batterie)

CE-Zertifizierung

Dieses Messgerät erfüllt die folgenden Standards:

• EN 61326-1 Elektromagnetische Störaussendungen und Empfindlichkeit
• EN 61010-1 Allgemeine Sicherheit
• EN 60825-1 Lasersicherheit

Umgebungsbedingungen

• Inneneinsatz
• Betriebshöhe: bis zu 2000 m
  • Verschmutzungsgrad: 2
  • Temperatur: 23 °C ± 2 °C
  • Feuchtigkeit: < 80 % RL

FEHLERBEHEBUNG

Code Problem Maßnahme
Batteriesymbol erscheint	Möglicherweise schwache Batterie	Batterie prüfen und/oder ersetzen
Leere Anzeige Möglicherweise leere Batterie		Batterie prüfen und/oder ersetzen
Laser funktioniert nicht	Schwache oder leere Batterie	Batterie ersetzen

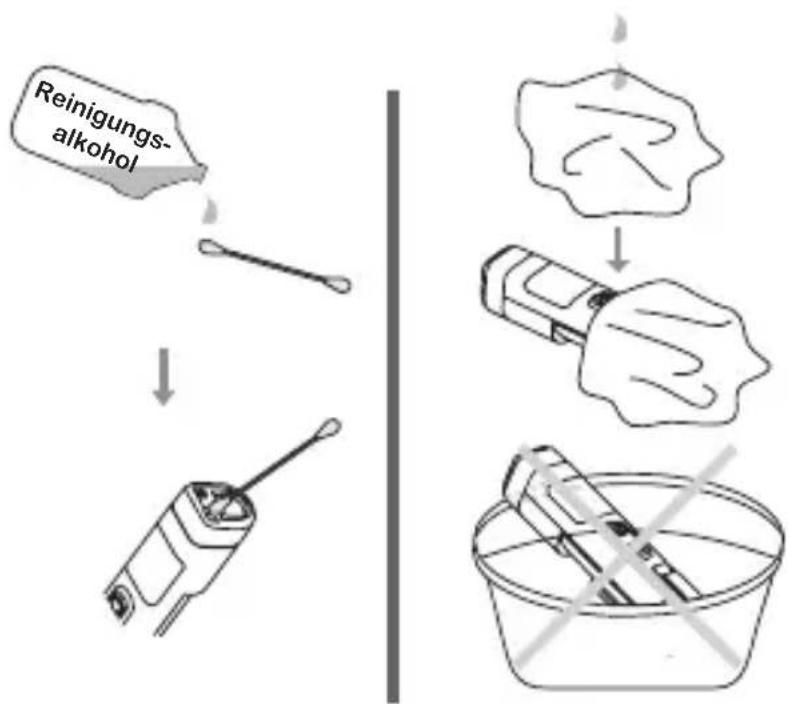

Linsenreinigung: Lose Partikel mit sauberer Druckluft abblasen. Entfernen Sie restliche Verunreinigungen sanft mit einer weichen Bürste. Die Oberfläche mit einem angefeuchteten Baumwollappen sorgfältig abwischen. Der Lappen kann mit Wasser oder Reinigungsalkohol angefeuchtet werden.

HINWEIS: KEINE Lösungsmittel zur Reinigung der Kunststofflinse verwenden.

Gehäusereinigung: Seife und Wasser an einem feuchten Schwamm oder weichen Tuch verwenden.

HINWEIS: Das Gerät NICHT in Wasser eintauchen.

Die Batterie ersetzen, wenn das Symbol für schwache Batterie auf der Anzeige blinkt.

Sobald die Batterie ersetzt/eingesetzt ist, schaltet das Gerät automatisch in den Bereitschaftsmodus.

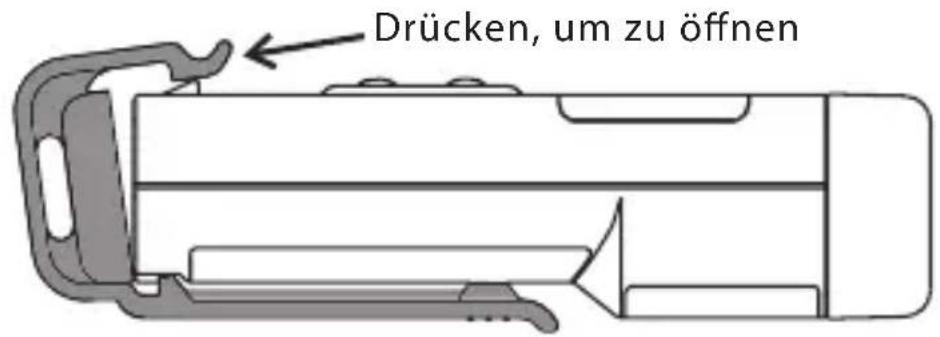

Drücken, um zu öffnen

Batteriefachabdeckung
