IR450EUR - Termómetro Beha-Amprobe - Manual de uso y guía de instrucciones gratis

Tipo de producto	Termómetro infrarrojo / Puntero láser / Linterna eléctrica
Marca	Beha-Amprobe
Modelo	IR450EUR
Rango de temperatura	-30 °C a 500 °C (-20 °F a 932 °F)
Precisión	±1 °C (de 11 °C a 40 °C); ±1,5 °C o ±1,5 % en otros casos (el que sea mayor)
Resolución de pantalla	0,2 °C / 0,5 °F
Relación distancia/tamaño de punto (D:S)	8:1
Emisividad	0,95 (preajustada)
Tiempo de respuesta	0,5 segundos
Retención de pantalla	10 segundos
Apagado automático	Después de 3 minutos de inactividad
Alimentación	1 pila alcalina AAA de 1,5 V
Duración de la pila	No especificada
Dimensiones (Al x An x Pr)	100 x 20 x 29 mm
Peso	Aproximadamente 50 g (con pila)
Funciones principales	Medición infrarroja sin contacto, puntero láser, linterna LED, selección °C/°F, medición continua
Seguridad láser	Clase 2, < 1 mW, 630-670 nm. No mirar el haz.
Condiciones de uso	Interior, altitud máx. 2000 m, temperatura 23 °C ± 2 °C, humedad < 80 % HR
Certificaciones	CE, EN 61326-1, EN 61010-1, EN 60825-1
Garantía	1 año (excepto pilas y desgaste por uso indebido)
Reparabilidad	Reparación por centro autorizado Amprobe (consulte el manual para obtener las coordenadas)
Mantenimiento y limpieza	Objetivo: aire comprimido o hisopo húmedo (no usar disolventes). Carcasa: agua jabonosa. No sumergir.
Accesorios incluidos	Manual de usuario, pila instalada

Preguntas frecuentes - IR450EUR Beha-Amprobe

¿Cómo cambiar la unidad de temperatura de °C a °F?

Presione simultáneamente el botón Test y el botón de la linterna durante 2 segundos. La unidad cambia entre °C y °F.

¿Qué hacer si la pantalla permanece en blanco?

Verifique que la pila esté correctamente instalada y no esté agotada. Reemplace la pila AAA 1,5 V si es necesario.

El puntero láser no se enciende, ¿qué debo hacer?

El láser requiere una pila en buen estado. Si la pila está baja o agotada, reemplácela. El láser solo funciona cuando se presiona el botón Test.

¿Cómo limpiar el objetivo del termómetro?

Use aire comprimido seco para eliminar el polvo, luego un hisopo húmedo (agua o alcohol) para la suciedad. No use disolventes en la lente de plástico.

¿Cuál es la precisión de medición del IR450EUR?

La precisión depende del rango: ±1 °C entre 11 y 40 °C, ±1,5 °C o ±1,5 % en otros casos (el que sea mayor). Para temperaturas negativas, ±2 °C hasta 0 °C.

¿Puedo medir la temperatura a través de un vidrio?

No. El termómetro no puede medir a través de superficies transparentes como el vidrio. Retire cualquier obstáculo entre el dispositivo y el objetivo.

¿Cómo activar la medición continua?

Presione el botón Test durante 3 segundos. El dispositivo entra en modo de medición continua de temperatura IR mientras mantenga presionado.

¿Qué tipo de pila usar y cómo reemplazarla?

Use una pila alcalina AAA de 1,5 V. Abra la tapa de la pila deslizándola, inserte la pila respetando la polaridad y cierre. Después del reemplazo, el dispositivo entra en reposo automáticamente.

El dispositivo se apaga solo, ¿es normal?

Sí, el modo de reposo automático apaga el dispositivo después de 3 minutos de inactividad para ahorrar batería. Presione Test para encenderlo de nuevo.

¿Por qué mis mediciones son imprecisas?

Varias causas posibles: distancia demasiado grande (el punto debe ser más pequeño que el objetivo), emisividad inadecuada (superficies brillantes), cambio brusco de temperatura ambiente (esperar 30 min), o presencia de vapor/polvo.

MANUAL DE USUARIO IR450EUR Beha-Amprobe

Termómetro por infrarrojos / Puntero láser / Linterna

Manual de uso

Garantía limitada y limitación de responsabilidades

Su producto de Amprobe está garantizado contra defectos de material y mano de obra durante 1 año a partir de la fecha de compra, salvo que la legislación de su país estipule lo contrario. Esta garantía no cubre fusibles, baterías desechables, ni daños derivados de accidentes, negligencia, uso indebido, alteración, contaminación o condiciones anormales de uso o manipulación.

Los revendedores no están autorizados a extender ninguna otra garantía en nombre de Amprobe. Para obtener servicio durante el período de garantía, devuelva el producto acompañado del comprobante de compra a un centro de servicio de Amprobe autorizado o a un concesionario o distribuidor de Amprobe.

Consulte el apartado Reparación para obtener información más detallada. ESTA GARANTÍA CONSTITUYE SU ÚNICO RECURSO.

TODAS LAS DEMÁS GARANTÍAS, TANTO EXPRESAS COMO IMPLÍCITAS O ESTATUTARIAS, INCLUIDAS LAS GARANTÍAS IMPLÍCITAS DE IDONEIDAD PARA UN PROPÓSITO DETERMINADO O DE COMERCIABILIDAD, QUEDAN POR LA PRESENTE DENEGADAS. EL FABRICANTE NO SERÁ RESPONSABLE DE LOS DAÑOS O PÉRDIDAS ESPECIALES, INDIRECTOS, CONTINGENTES O RESULTANTES, QUE SE DERIVEN DE CUALQUIER CAUSA O TEORÍA. Debido a que determinados estados o países no permiten la exclusión o limitación de una garantía implícita o de los daños contingentes o resultantes, esta limitación de responsabilidad puede no regir para usted.

Reparación

Todas las herramientas de prueba que se devuelvan para su reparación, cubierta o no por garantía, o para su calibración, deben ir acompañadas de lo siguiente: su nombre, el nombre de su empresa, el domicilio, el número de teléfono y el comprobante de compra. Además, incluya una breve descripción del problema o del servicio solicitado y adjunte los conductores de prueba del medidor. La reparación fuera de garantía o los cargos de sustitución deben remitirse en la forma de cheque, giro postal, tarjeta de crédito con fecha de vencimiento u orden de compra pagadera a Amprobe®.

Reparaciones y sustituciones cubiertas por la garantía – Todos los países

Sírvase leer la declaración de garantía y compruebe su batería antes de solicitar la reparación. Durante el período de garantía, toda herramienta de prueba defectuosa puede devolverse al distribuidor de Amprobe® para cambiarla por otra igual o por un producto similar. Consulte el apartado “Where to buy” en www.

amprobe.com para ver una lista de distribuidores locales. Además, en Estados Unidos y Canadá, las unidades para reparación y reemplazo cubiertas por la garantía también se pueden enviar a un Centro de Servicio de Amprobe®.

Reparaciones y sustituciones no cubiertas por la garantía – Estados Unidos y Canadá

Las reparaciones fuera de la garantía en los Estados Unidos y Canadá deben enviarse a un Centro de servicio de Amprobe®. Llame a Amprobe® o pregunte en su punto de compra para conocer las tarifas actuales de reparación y sustitución de productos.

En Estados Unidos En Canadá

Reparaciones y sustituciones no cubiertas por la garantía – Europa

El distribuidor de Amprobe® puede sustituir las unidades vendidas en Europa que no estén cubiertas por la garantía por un coste nominal. Consulte el apartado "Where to buy" en www.amprobe.com para ver una lista de distribuidores locales. Dirección para envío de correspondencia en Europa*

Amprobe® Europe

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Alemania

Tel.: [phone] - 0

www.amprobe.eu

*(Correspondencia solamente. En esta dirección no se proporcionan reparaciones ni sustituciones de productos. Los clientes europeos deben ponerse en contacto con su distribuidor).

1 2 AMPROBE IR-450 8.8.0 8.8.0 8.8.0 8.8.0 8.8.0 8.8.0 8.8.0 8.8.0 8.8.0 8.8.0 8.8.0 8.8.0 8.8.0 8.8.0 8.8.0 8.8.0 8.8.0 8 9 4 5 6

1) Láser
2) Linterna
3) Pantalla
4) Botón de la linterna
5) Botón de encendido/prueba

6) Tapa de la batería
7) Indicador de la batería
8) Indicador láser
9) ^ C / ^

ÍNDICE

SÍMBOLOS....1

DESEMBALAJE E INSPECCIÓN....2

INTRODUCCIÓN 2

Encendido y apagado 3

Apagado automático....3

Retención automática....3

Funcionamiento de la unidad .... 3

Mediciones de temperatura 4

Selección de °C/°F 5

Distancia y tamaño de punto....5

Recordatorios 6

Emisividad....7

ESPECIFICACIONES 9

RESOLUCIÓN DE PROBLEMAS....10

MANTENIMIENTO Y REPARACIÓN 11

CAMBIO DE LA BATERÍA....12

SÍMBOLOS

	¡Precaución! Consulte la explicación incluida en este manual.
	Luz láser. No mire directamente al haz láser.
	Batería
	Cumple las normas australianas pertinentes.
	Cumple las directivas europeas.
	No elimine este producto como residuo municipal sin clasificar. Póngase en contacto con un reciclador cualificado.

⚠ Información de seguridad

<1mW/630-670nm IEC 60825-1

LASER LIGHT

DO NOT STARE INTO BEAM

CLASS 2 LASSER

CAUTION LASER RADIATION - DO NOT STARE INTO BEAM OUTPUT<1mW WAVELENTH 630-670nm CLASS II LASER PRODUCT

Advertencia

- No mire directamente al haz láser.

- No apunte con el láser directamente a los ojos ni de forma indirecta por medio de superficies reflectantes.

- No deje la unidad encima ni cerca de objetos muy calientes.

- Compruebe el funcionamiento de la unidad realizando una medición en una fuente conocida. No utilice la unidad si no funciona correctamente.

- No utilice la unidad cerca de gases explosivos, vapor o polvo.

- Esta unidad se ha diseñado para su uso en interiores.

- Utilice la unidad solamente de la manera que se especifica en el manual de usuario; de lo contrario, la protección provista por la unidad podría verse afectada.

⚠ Precauciones

La unidad debe protegerse de lo siguiente:

• Campos electromagnéticos (EMF) de equipos de soldadura por arco, calefactores por inducción
  • Electricidad estática
• Contraste térmico (causado por cambios intensos o bruscos en la temperatura ambiente; deje que transcurran 30 minutos para que la unidad se estabilice antes de volver a utilizarla)

DESEMBALAJE E INSPECCIÓN

La caja del producto debe contener lo siguiente:

1 IR-450
1 Batería alcalina AAA de 1,5 V (instalada)
1 Manual

Si alguno de los artículos está dañado o no está en la caja, devuelva el producto completo a la tienda donde lo compró para cambiarlo.

INTRODUCCIÓN

Una herramienta imprescindible par aplicaciones cotidianas: verifique temperaturas y utilícela como puntero láser y linterna. Compacta y fácil de usar: simplemente necesita apuntar, pulsar el botón y leer la temperatura de las superficies en menos de un segundo. Podrá medir sin riesgos y sin contacto la temperatura de superficies de objetos calientes, peligrosos o de difícil acceso.

Características

• Medición de temperatura IR con puntero láser
• Retiene la lectura de la temperatura durante 10 segundos
• Linterna LED ultrablanca
• Permite elegir entre °C / °F
• Pinza de bolsillo

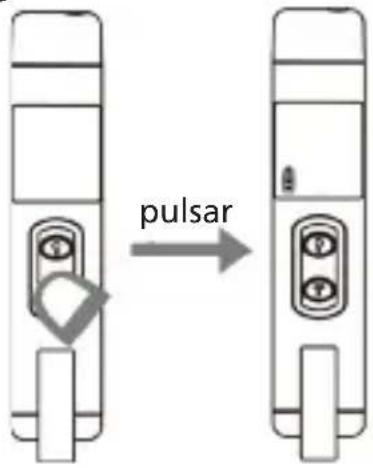

Encendido y apagado

pulsar

Apagado automático

La unidad IR-450 se apaga automáticamente si no se utiliza durante 3 minutos.

Retención automática

La unidad retiene la lectura durante 10 segundos tras pulsarse el botón de encendido.

Funcionamiento de la unidad

Para medir una temperatura, apunte la unidad al objeto y pulse el botón de prueba. Tenga siempre en cuenta la proporción distancia-tamaño del punto así como su distancia del objeto a medir. La unidad IR-450 está equipada con láser; utilícelo exclusivamente para apuntar. Consulte el apartado “Mediciones de temperatura”.

Mediciones de temperatura

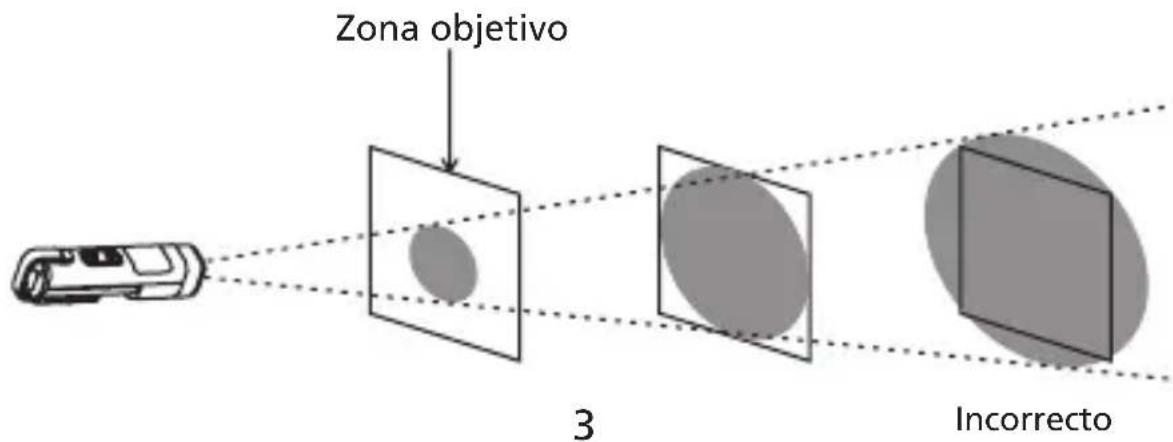


Asegúrese de que el objetivo tiene un tamaño mayor que el punto de la unidad. Cuanto menor sea el objetivo, más cerca del objeto deberá situarse. El área de medición mínima es de 3,75 cm (1,5 pulgadas) de diámetro.

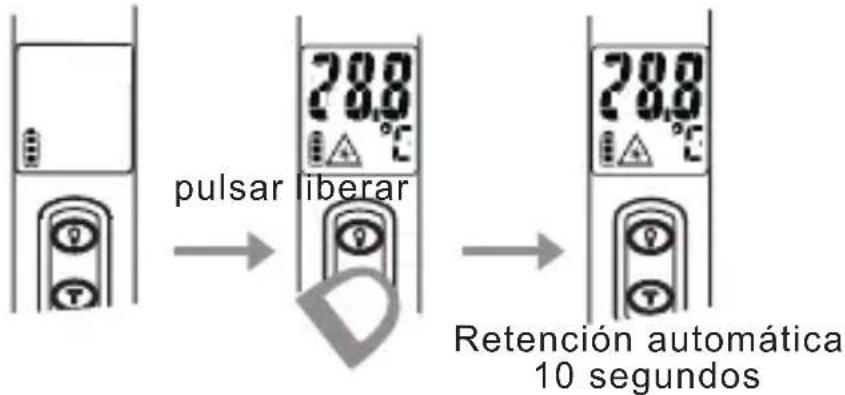

Pulse la tecla Ⓣ, la unidad indicará la temperatura de la superficie. A continuación, libere la tecla ,Ta pantalla LCD retendrá la lectura durante 10 segundos.

pulsar liberar Retención automática 10 segundos

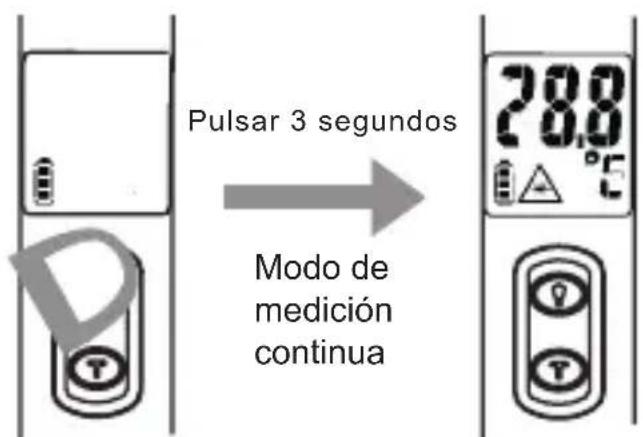

Pulse la tecla durante 3 segundos; la unidad pasará al modo de medición continua de la temperatura mediante IR.

Pulsar 3 segundos Modo de medición continua

Selección de °C / °F

Pulse el botón de prueba y el botón de la linterna simultáneamente durante 2 segundos para cambiar la unidad de temperatura entre °C/°F.

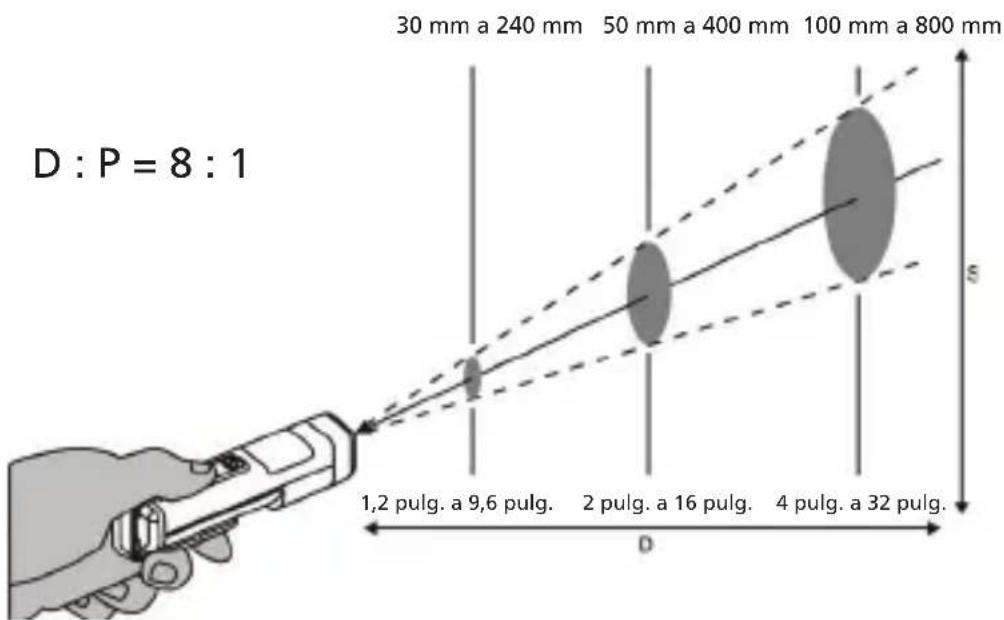

Distancia y tamaño de punto

A medida que aumenta la distancia (D) hasta el objeto, crecerá el tamaño del punto (P) del área medida.

30 mm a 240 mm 50 mm a 400 mm 100 mm a 800 mm D : P = 8 : 1 1,2 pulg. a 9,6 pulg. 2 pulg. a 16 pulg. 4 pulg. a 32 pulg. s D

Utilice la unidad a unos 30 cm para que la precisión de la medición sea la máxima.

A distancias superiores, el área del objetivo deberá ser mayor que la distancia dividida por 8.

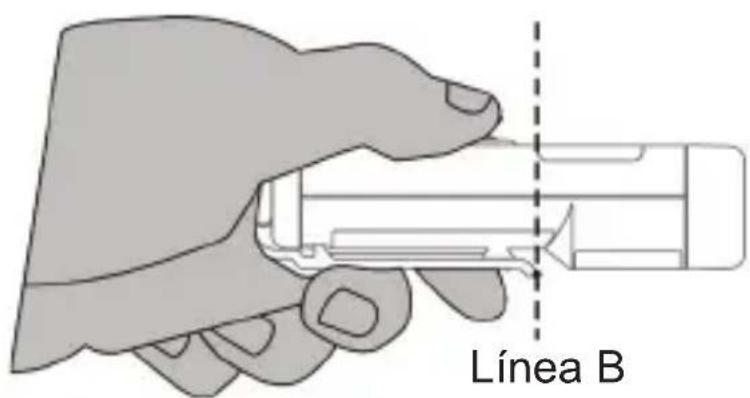

No deje los dedos puestos en la carcasa durante periodos prolongados ni cruce la "línea B" para evitar que el efecto térmico interfiera con la precisión de las mediciones.

Línea B

Recordatorios

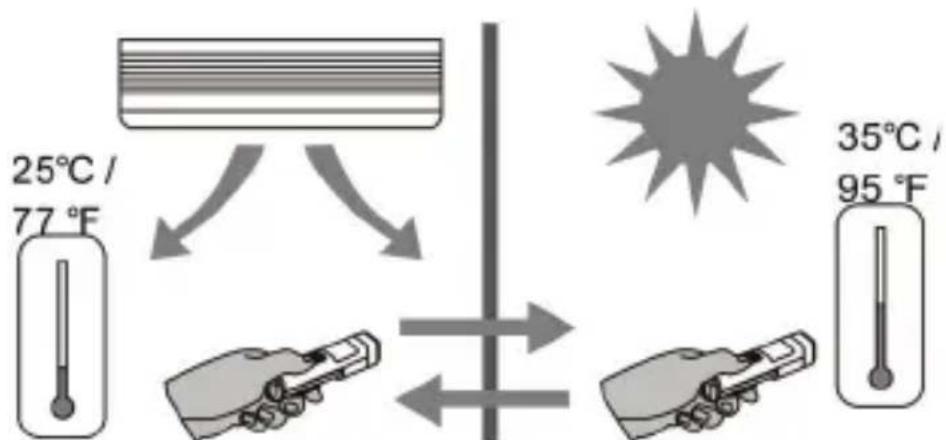

1. Los cambios en la temperatura ambiente pueden afectar a la exactitud de las lecturas; deje que la unidad se adapte al cambio de la temperatura ambiente antes de utilizarla. La exactitud especificada se consigue transcurridos 30 minutos, cuando la unidad se adapta a la nueva temperatura ambiente.

25°C / 77 °F 35°C / 95 °F

Espere 30 minutos

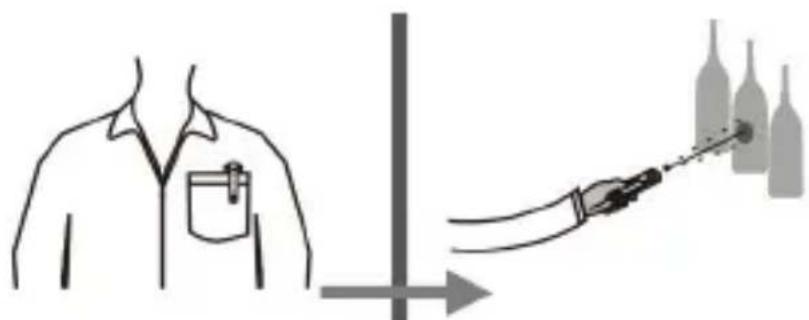

Deje tiempo para que la unidad se adapte al cambio desde el bolsillo del usuario a la temperatura ambiente del entorno.

Espere 30 minutos para una medición más precisa

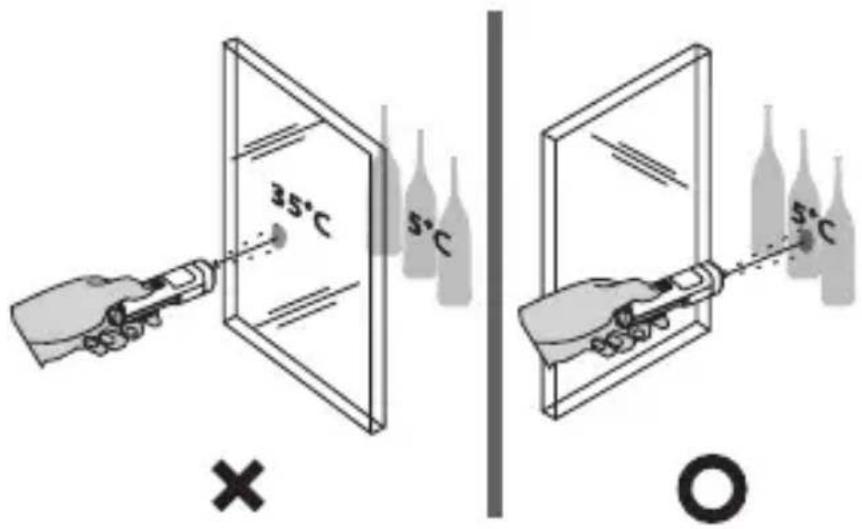

1. La unidad no puede realizar mediciones a través de superficies transparentes como el vidrio. Quite la barrera existente entre la unidad y la superficie que se desee medir.

35°C 5°C × 5°C ○

1. No se recomienda su uso para medir superficies metálicas brillantes o pulidas (acero inoxidable, aluminio, etc.). Consulte el apartado Emisividad.

2. La presencia de vapor, polvo, humo, etcétera, puede obstruir la óptica de la unidad e impedir la realización de mediciones exactas.

Emisividad

La mayoría de los materiales orgánicos y las superficies pintadas u oxidadas tienen una emisividad de 0,95 (preconfigurada en la unidad). La medición de superficies metálicas brillantes o pulidas ofrecerá resultados inexactos. Para compensar este efecto, cubra la superficie con cinta de pintor o con pintura negra lisa. Deje que transcurra el tiempo necesario para que la cinta alcance la misma temperatura que el material sobre el que está colocada. Mida la temperatura de la cinta o de la superficie pintada.

ESPECIFICACIONES

Rango de temperatura	-30 °C a 500 °C (-20 °F a 932 °F)
Exactitud a 23 °C ±2 °C < 80 % HR	-30 °C a 0 °C (-20 °F a 32 °F): ±2 °C (±4 °F)1 °C a 10 °C (34 °F a 50 °F): ±1,5 °C (±3 °F)11 °C a 40 °C (52 °F a 104 °F): ±1 °C (±2 °F)41 °C a 500 °C (106 °F a 932 °F): ±1,5 °C (±3 °F) o ±1,5 % de la lectura, el valor que sea superior.
Resolución óptima de la pantalla	0,5°F / 0,2°C
Tiempo de respuesta	0,5 seg.
Longitud de onda	630 nm a 670 nm
Respuesta espectral	6,5 um a 18 um
Emisividad E=0,95
D:P 8:1 (calculada al 80 % de la energía)
Repetibilidad	±1 °C o ±0,5 % de la lectura, el valor que sea superior
Retención de datos	10 seg.
Alimentación	Batería alcalina AAA de 1,5 V
Peso Aprox. 50 g (0,11 lb)
Dimensiones (Al x An x Pr)	100 x 20 x 29 mm(3,94 x 0,79 x 1,14 pulg)
Temperatura de almacena-miento	-20 °C a 60 °C (sin batería)

Certificación CE

Este instrumento cumple las siguientes normas industriales:

• EN 61326-1, susceptibilidad y emisiones electromagnéticas
  • EN 61010-1, seguridad general
  • EN 60825-1, seguridad de láser

Condiciones medioambientales

• Uso en interiores
• Altitud de funcionamiento: hasta 2000m (6562 pies)
• Grado de contaminación: 2
  • Temperatura 23^ C ± 2^ C
  • Humedad < 80% HR

RESOLUCIÓN DE PROBLEMAS

Código Problema	Acción
Aparece el icono de la batería	Es posible que quede poca carga	Compruebe la batería o cámbiela
La pantalla aparece vacía	Es posible que la batería esté agotada	Compruebe la batería o cámbiela
El láser no funciona	Poca carga o batería agotada	Cambie la batería

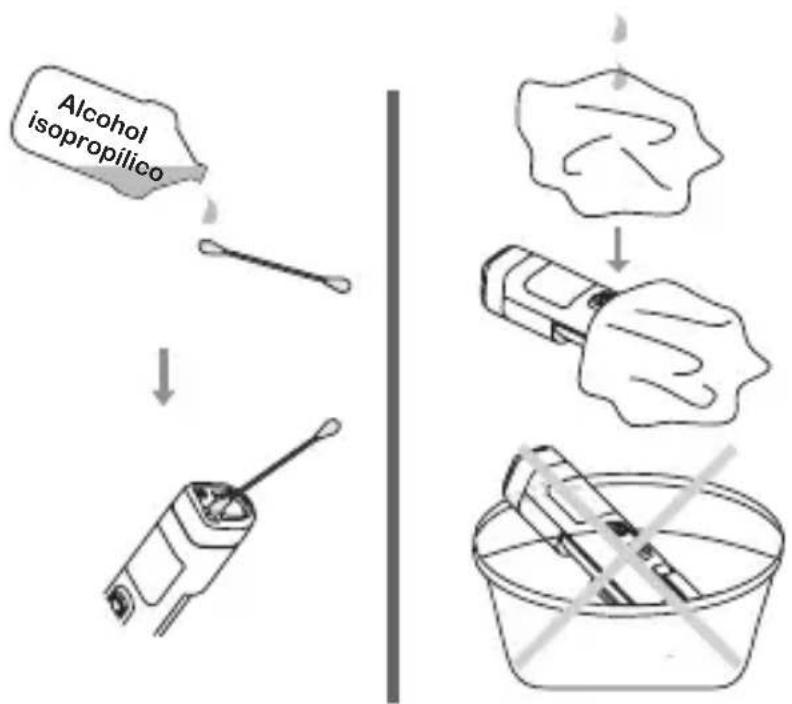

Limpieza de la lente: Utilice aire comprimido limpio para retirar partículas sueltas. Utilice un cepillo de pelo para quitar con cuidado la suciedad que quede. Frote suavemente la superficie con un bastoncillo de algodón humedecido. El bastoncillo puede humedecerse con agua o con alcohol isopropílico.

NOTA: NO utilice disolventes para limpiar la lente de plástico.

Limpieza de la carcasa: Utilice jabón y agua con una esponja húmeda o un paño suave.

NOTA: NO sumerja la unidad en agua.

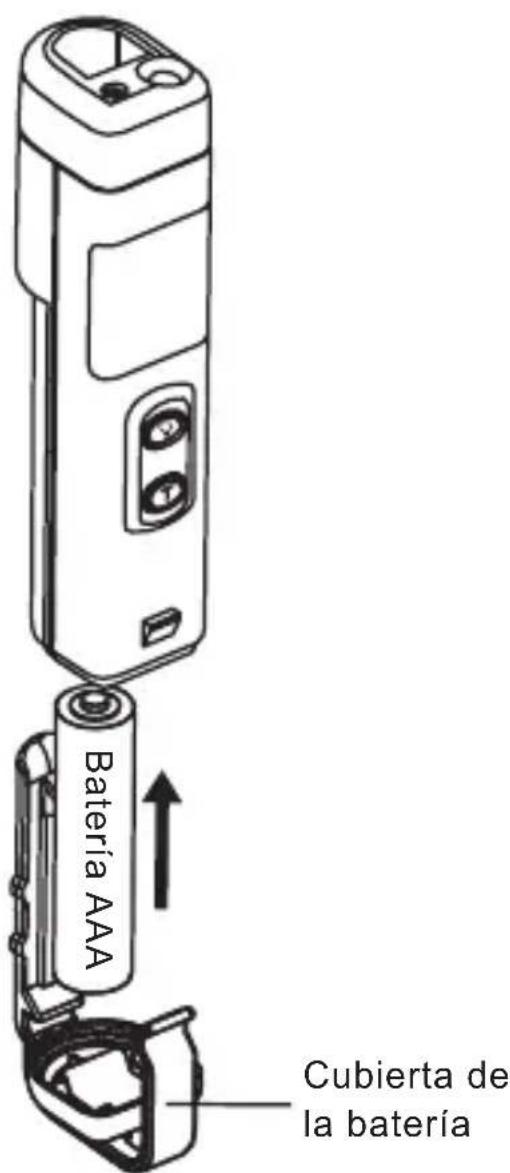

Cambie la batería cuando aparezca el indicador de batería parpadeando en la pantalla.

Cuando se cambia o se instala la batería, la unidad pasa automáticamente al modo de funcionamiento en espera.

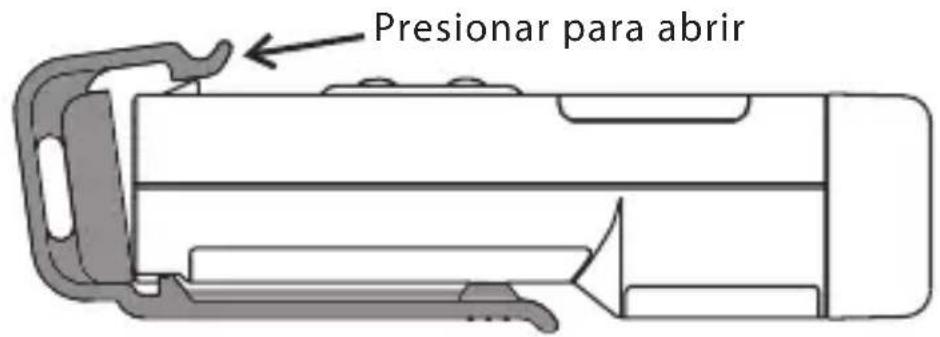

Presionar para abrir

Batería AAA Cubierta de la batería
