Type de produit	Perceuse / outil rotatif multifonction
Marque	Velleman
Modèle	VTHD09
Alimentation	220-240 V~, 50 Hz
Puissance	135 W
Vitesse à vide	10 000 - 32 000 tr/min (variable)
Capacité du mandrin	Max. 3,2 mm
Diamètre max. disque abrasif	35 mm
Diamètre max. foret	3,2 mm
Niveau de pression acoustique (LpA)	71 dB(A)
Niveau de puissance acoustique (LwA)	82 dB(A)
Vibration totale (ah)	1,13 m/s²
Fonctions principales	Percer, polir, poncer, graver, meuler, brosser, tronçonner
Matériaux compatibles	Métal, verre, bois, céramique
Réglage de vitesse	Oui, molette à l'arrière
Blocage de broche	Oui, pour changement d'accessoire
Arbre flexible	Compatible (non inclus)
Support pour arbre flexible	Recommandé (non inclus)
Entretien et nettoyage	Nettoyer avec un chiffon humide et savon doux ; lubrifier l'arbre régulièrement ; vérifier les balais tous les 2 à 6 mois
Sécurité	Classe II, protections oculaire et auditive recommandées, utiliser une RCD en extérieur
Pièces détachées et réparabilité	Balais carbone remplaçables, réparation par centre agréé
Garantie	24 mois pour usage domestique (conditions Velleman)

FOIRE AUX QUESTIONS - VTHD09 VELLEMAN

Comment changer un accessoire sur la perceuse VTHD09 ?

Débranchez l'outil. Maintenez enfoncé le bouton de blocage de l'arbre, puis desserrez l'écrou de serrage. Insérez le nouvel accessoire, serrez l'écrou tout en maintenant le blocage. Relâchez le bouton après serrage.

Comment régler la vitesse de rotation ?

La vitesse se règle à l'aide de la molette située à l'arrière de l'outil. Tournez-la pour augmenter ou diminuer la vitesse. La plage est de 10 000 à 32 000 tr/min.

Que faire si l'outil chauffe anormalement ?

Après une utilisation prolongée, l'outil peut chauffer. Éteignez-le et laissez-le refroidir. Si le problème persiste, vérifiez que les orifices d'aération ne sont pas obstrués et que vous n'appliquez pas une pression excessive.

Quelle est la puissance et la tension de la perceuse ?

L'alimentation est de 220-240 V~, 50 Hz, avec une puissance de 135 W.

Puis-je utiliser l'outil avec un arbre flexible ?

Oui, un arbre flexible peut être monté. Retirez le capuchon et l'écrou de pince, insérez le câble de transmission dans la pince, puis vissez l'arbre sur l'outil. Utilisez de préférence un support.

Comment nettoyer et entretenir l'outil ?

Débranchez l'outil. Nettoyez le boîtier avec un chiffon humide et du savon doux. Lubrifiez l'arbre régulièrement. Tous les 2 à 6 mois, vérifiez l'usure des balais carbone et remplacez-les si nécessaire.

Quels accessoires puis-je utiliser avec le VTHD09 ?

Utilisez uniquement des accessoires recommandés par le fabricant, compatibles avec la vitesse maximale de 32 000 tr/min. Le diamètre extérieur ne doit pas dépasser 35 mm pour les disques et 3,2 mm pour les forets.

Que faire en cas de blocage de l'outil ?

Éteignez immédiatement l'outil et débranchez-le. Attendez l'arrêt complet de l'accessoire. Identifiez la cause du blocage (p. ex. pièce coincée) avant de redémarrer.

Quelles sont les mesures de sécurité à respecter ?

Portez une protection oculaire et auditive. Ne pas utiliser en atmosphère explosive. Tenez l'outil par les surfaces isolantes pour éviter les chocs électriques. Débranchez avant tout réglage.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

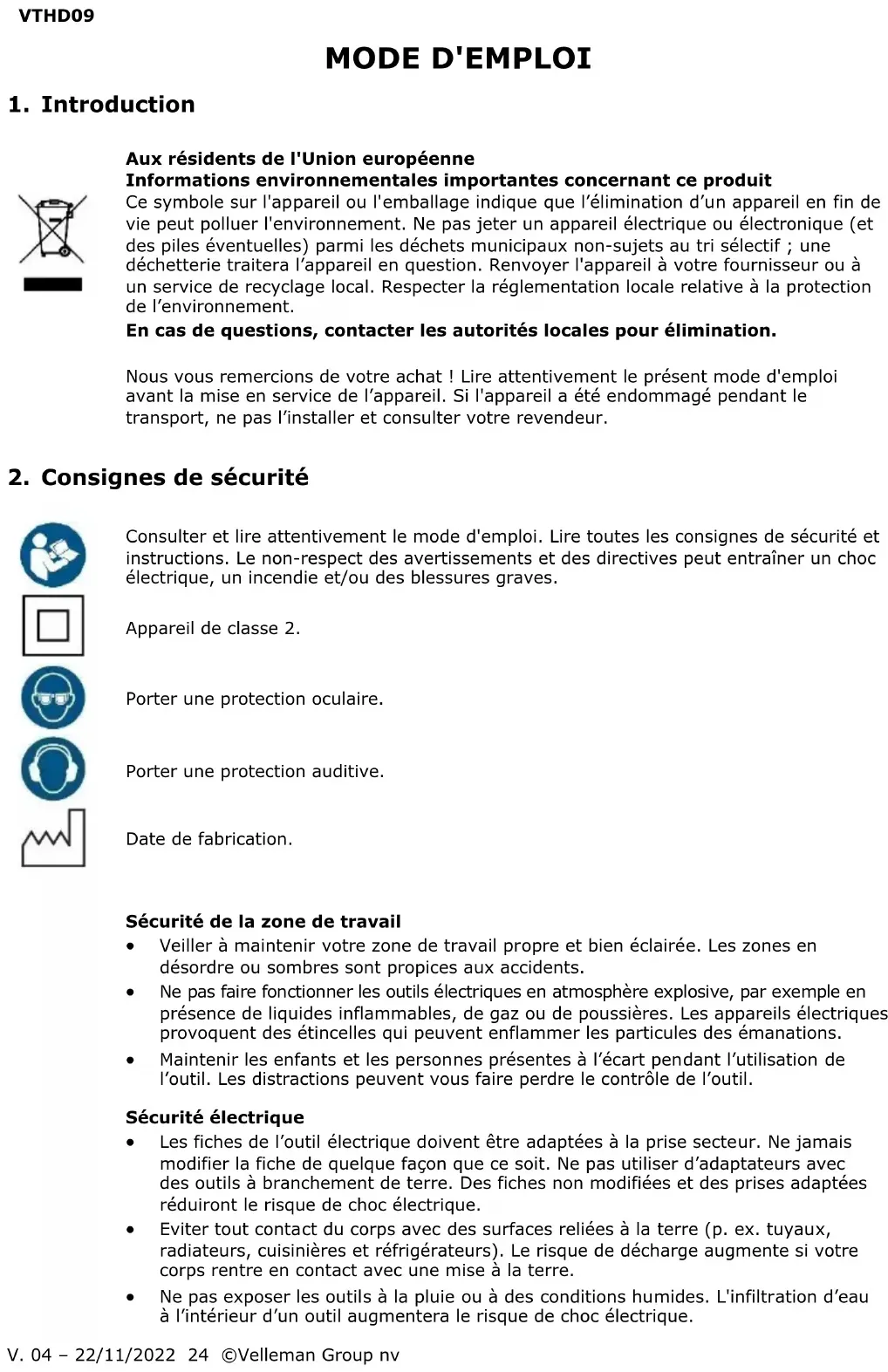

MODE D'EMPLOI VTHD09 VELLEMAN

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un apparéil en fin de vie peut polluer l'environnement. Ne pas jeter un apparéil électrique ou électronique (et des piles éventuelles) parmi les déchets Municipaux non-sujets au tri sélectif; une déchetterie traitera l' apparéil en question. Renvoyer l' apparéil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nos you remercions de votre achat! Lire attentivement le present mode d'emploi avant la mise en service de l'appareil. Si I'appareil a ete endommagé pendant le transport, ne pas I'insteller et consulter libre revendeur.

2. Consignes de sécurité

Consulter et tire attentivement le mode d'emploi. Lire toutes les consignes de sécurité et instructions. Le non-respect des averissements et des directives peut entrainer un choc électrique, un incendie et/ou des blessures graves.

Appareil de classe 2.

Porter une protection oculaire.

Porter une protection auditive.

Date de fabrication.

Sécurité de la zone de travail

Veiller à maintainir votre zone de travail propre et bien éclairée. Les zones en désordre ou certains sont propices aux accidents. - Ne pas faire fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les appareils électriques provoquent des étincelles qui peuvent enflammer les particules des émanations. - Maintenir les enfants et les personnes représentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Sécurité électrique

• Les fiches de l'outil électrique doivent être adaptées à la prise secteur. Ne jamais modifier la fiche de chaque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des prises adaptées réduiront le risque de chocoléctrique.
• Eviter tout contact du corps avec des surfaces reliées à la terre (p. ex. tuyaux, radiateurs, cusinières et réfrigerateurs). Le risque de décharge augmente si votre corps rentre en contact avec une mise à la terre.
• Ne pas exposer les outils à la pluie ou à des conditions humides. L'infiltration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.
• Éviter tout mauvais usage du cable. Ne jamais utiliser le cable pour porter, tirer ou débrancher l'outil. Maintenir le cable à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cables endommages ou emmèlés augmentent le risque de chocolélectrique.
• Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieur. L'utilisation d'un cable ajusté à l'utilisation extérieur réduit le risque de chic electrique.
• Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de chic electrique.

Consignes générales de sécurité

• Rester vigilant, toujours vérifier vos actions et faire preuve de bon sens dans votreutilisation de l'outil.
• Ne pas utiliser un apparéil électrique si vous étés fatigué ou si vous étés sous l'influence de drogues, d'alcool ou si vous prenez des médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves.
• Porter des vêtements de travail appropriés. Ne pas porter des de vêtements lâches ou de bijoux. Contenir les cheveux longs. Gardez vos cheveux, vos vêtements, et les gants éloignés des pieces mobiles. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
• Prévenir tout démarrage accidentel. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil. Transporter les outils en avec le doigt sur l'interrupteur ou les brancher avec l'interrupteur en position de marche est une source d'accidents.
• Enlever tout outil ou clé de réglage avant demettre l'outil en marche. Une clé ou un outil se trouvant sur une partie en rotation peut cause des blessures.
• Adopter une position comfortable. Maintenir les pieds bien ancrés au sol et conserver son équilibre en permanence. Cela permet un meilleur contrôle de l'outil electroportatif dans des situations inattendues.
• Porter un équipement de protection. Toujours porter une protection pour les yeux. Les masques anti-poussières, les chaussures antidérapantes, les casques protecteurs ou les protège-oreilles sont conseilés si appropriés. Utiliser des pinces ou tout autre moyen pratique de fixer et de soutenir la pièce sur une plate-forme stable. Tener le travail à la main ou contre votre corps est instable et peut entraîner une perte de contrôle.
• Ne pas forcer l'outil. Utiliser les outils corrects pour votre application. Les outils corrects feront le travail et plus sur au taux pour lequel il est concu.
• N'utilisez pas un outil electroportatif dont l'interrupteur est défectueux. Tout outil qui ne peut pas être contrôle par l'interrupteur est dangereux et doit être réparé.
• Débrancher la fiche de la source d'alimentation avant d'effectuer des réglages, de changer d'accessoire ou de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel des outils.
• Ranger les outils inactifs hors de la portée des enfants et des autres personnes non initiées. Les outils électroportatifs sont dangereux lorsqu'ils sont entre les mains de personnes non initiées.
• Entretenir les outils avec soin. Maintenir les outils de coupe aiguisés et propres. Des outils destinés à couper correctement entretenus avec des arêtes de coupe tranchantes sont moins susceptibles de bloguer et sont plus facies à contrôle.
• Vérifiez le désignement ou la déformation des pieces mobiles, la rupture des pieces et toute autre condition pouvant affecter le fonctionnement de l'outil. De nombreux accidents sont causés par des outils mal entretenus. Utiliser uniquement les accessoires commandés par le fabricant pour vous modele.
• Les accessoires qui peuvent convenir à un outil peuvent devenir dangereux lorsqu'ils sont utilisés sur un autre outil.

Service

Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pieces de rechange identiques. Cela assurera que la sécurité de l'outil est maintainue.

Consignes de sécurité importantes pour les outils rotatifs

• Tenir l'outil par des surfaces de prise isolées lors d'une opération où l'outil de coupe peut contacter avec un câblage caché ou avec son propre cordon. Le contact avec un fil sous tension peutmettre les parties métalliques de l'outil électrique sous tension et causer un chocolélectrique chez l'utilisateur.
• Toujours vérifier la vitesse nominale des accessoires. Cet outil fera tourner les accessoires à 30 000 tr/min. Les accessoires qui ne sont pas conçus pour des vittesses aussi élevées peuvent s'ecarter et causer des blessures graves.
• Ne jamais poser l'outil électrique avant que l'accessoire ait complètement cessé de tourner. Arrête le moteur et s'assurer que les pieces mobiles sont complètement arrêtées.
• Ne pas actionner le bouton de blocage tant que l'outil n'est pas complètement arrêté.
• En cas de blocage ou de dysfonctionnement électrique ou mécanique, éteindre immédiatement l'outil et débrancher la fiche d'alimentation.
• Ne jamais porter de gants pendant le travail. Porter uniquement des gants pour changer les embouts chauds et les accessoires, pour éviter les brûlures.
• Les parties métalliques accessibles de l'outil et les embouts peuventvenir devenir extrément chauds pendant l'utilisation. Porter des gants pour les toucher.
• Ne pas utiliser dans un environnement mouillé ou humide. Ne pas faire fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières.
• Les outils électriques produit des étincelles qui peuvent enflammer les poussières ou les fumées.
• Les distractions peuvent vous faire perdre le contrôle de l'outil.
• Cet outil est à utiliser en tant que meuleuse, ponceuse au papier de verre, rosse métallique ou polisseuse. Tenir compte de toutes les indications de sécurité, instructions, illustrations et données qui accompagnent l'appareil. Le non-respect des instructions suivantes peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. Utiliser comme prévu seulement. L'utilisation des outils électriques à d'autres fins que celles prévues peut entraîner des situations dangereuses.
• Ne pas utiliser des accessoires qui ne sont pas spécialement prévus et recommends par le fabricant pour cet outil électrique. Le fait de pouvoir monter les accessoires sur votre outil électrique ne garantit pas une utilisation en toute sécurité.
• La vitesse admissible de l'outil amovible doit au moins être égale à la vitesse supérieure indiquée sur l'outil electroportatif. Les accessoires fonctionnant plus vite que leur vitesse nominale peuvent se briser et VOLER en éclats.
• Le diamètre extérieur et l'épaissur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas'être protégés ou commandés de manière appropriée.
• Le montage fileté d'accessoires doit être adapté au filet de l'arbre de la meuleuse. Les accessoires qui ne correspondent pas aux éléments de montage de l'outil électrique seront en déséquilibre, vibreront de manière excessive et pourront provoquer une perte de contrôle.
• Ne pas utiliser d'accessoire endommaged. Avant chaque utilisation examiner les accessoires comme les meules abrasives pour détecter la présence eventuelle de copeaux et fissures, les patins d'appui pour détecter des traces eventuelles de fissures, de déchirure ou d'usure excessive, ainsi que les brosses métalliques pour détecter des fils desserrés ou fissures. Si l'outil électrique ou l'accessaire a subi une chute, examiner les dommages eventuels ou installer un accessoire non

endommagé. ÀpRES avoir inspecté et installé un accessoire, positionné vous-même et les passants loin de l'avion de l'accessoire rotatif et faites fonctionner l'outil électrique à vitesse maximale à vide pendant une minute. Les accessoires endommagés se briseront normalement pendant cette période de test.

• Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque anti-poussière, des protections auditives, des gants et un tablier capables d'arrêter les petits fragments abrasifs ou des pieces à usiner. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque anti-poussière ou le respirateur doit être capable de filtrer les particules générées par vos travaux. Une exposition prolongée à un bruit de haute intensité peut entraîner une perte auditive.
• Maintenir les personnes représentes à une distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de piece à usiner ou d'un accessoire cassé peuvent être projétés et provoquer des blessures en dehors de la zone immediate d'opération.
• Tenir l'outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre cable. Le contact de l'accessoire coupant avec un fil « sous tension » peutmettre « sous tension »les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.
• Ne jamais reposer l'outil électrique avant que l'accessoire n'ait atteint un arrêt complet. L'accessoire en rotation peut accrocher la surface et projeter l'outil électrique de telle sorte que vous en perdiez la maîtrise.
• Ne pas faire fonctionner l'outil électrique en le portant sur le côte. Un contact accidentel avec l'accessoire de rotation pourrait accrocher vos vêtements et attirer l'accessoire sur vous.
• Nettoyer régulierement les orifices d'aération de l'outil électrique. Le ventilateur du moteur attirera la poussière à l'intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques.
• Ne pas faire fonctionner l'outil électrique à proximé de matériaux inflammables. Des étincelles pourrait enflammer ces matériaux.
• Ne pas utiliser d'accessoires qui nécessitent des réfrigerants fluides. L'utilisation d'eau ou autres réfrigerants fluides peut aboutir à uneelectrocution ou un chocolélectrique.
• Conserver les étiquettes et les plaques signalétiques sur l'outil. Ceux-ci contiennent des informations de sécurité importantes.
• Éviter tout démarrage accidentel. Préparer le travail à faire avant d'allumer l'outil.
• Ne pas enforcer le verrou de la broche lors du démarrage ou en cours d'utilisation.
• Ne pas laisser l'outil sans surveillance lorsque le bloc batterie est connecté. Éteindre l'outil etsteroler la batterie avant de partir.
• Ce produit n'est pas un jouet. Garder-le hors de portée des enfants.
• Les personnes portant un stimulator cardiaque doivent consulter leur (s) médecin (s) avant utilisation. Les champs électromagnétiques à proximé immediate du stimulator cardiaque peuvent provoquer des interférences ou une défaillance du stimulator cardiaque.

Consignes de sécurité générales pour le meulage, le ponçage au papier abrasif, les travaux avec des brosses métalliques, le polissage, le fraisage et le tronçonnage

• Cet outil électroportatif doit être utilisé comme meuleuse, ponceuse au papier abrasif, Brosse métallique, polisseuse, pour le fraisage et comme tronçonneuse. Tenir compte de toutes les indications de sécurité, instructions, illustrations et données qui accompagnent l'appareil. Le non-respect des instructions suivantes peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.
• Ne pas utiliser des accessoires qui ne sont pas spécialement prévus et recommends par le fabricant pour cet outil électrique. Le fait de pouvoir monter les

accessoires sur votre outil électrique ne garantit pas une utilisation en toute sécurité.

• La vitesse nominale de l'accessoire doit être au moins égale à la vitesse maximale indiquée sur l'outil électrique. Les accessoires fonctionnant plus vite que leur vitesse nominale peuvent se briser et VOLER en éclats.
• Le diamètre extérieur et l'épaissur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas'être protégés ou commandés de manière appropriée.
• La taille de l'arbre des roues, des flasques, des patins d'appui ou de tout autre accessoire doit s'adapter correctement à la broche de l'outil électrique. Les accessoires qui ne correspondent pas au matériel de montage de l'outil électrique seront déséquilibrés, vibreront excessivement et peuvent entraîner une perte de contrôle.
• Les disques, tambours à meuler, outils de coupe ou d'autres accessoires montés sur une broche doivent être entiement insérés dans la pince de serrage ou le mandrin de serrage. Le "dépassement" ou la partie restant libre de la broche entre le corps abrasif et la pince de serrage ou le mandrin de serrage doit être minimal.
• Ne pas utiliser d'accessoire endommagé. Avant chaque utiliser inspector l'accessoire tel que l'abrasif roues pour copeaux et fissures, plateau de support pour fissures, déchirures ou usure excessive, rosse métallique pour fils desserrés ou fissures. Si l'outil électrique ou l'accessoire a subi une chute, examiner les dommages évientuels ou installer un accessoire non endommagé. Apres avoir inspecté et installé un accessoire, positionnez vous-même et les passants loin de l'avion de l'accessoire rotatif et faites fonctionner l'outil électrique à vitesse maximale à vide pendant une minute. Les accessoires endommagés se briseront normalement pendant cette période de test.
• Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, portez un masque anti-poussière, des protections auditives, des gants et un tablier d'atelier capables d'arrêter les petits fragments d'abrasif ou de piece. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque anti-poussière ou le respirateur doit être capable de filtrer les particules générées par votre opération. Une exposition prolongée à un bruit de haute intensité peut entraîner une perte auditive.
• Maintainir les personnes presentes à une distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de piece ou d'un accessoire cassé peuvent s'envoler et cause des blessures au-delà de la zone d'utilisation immédiate.
• Tenir l'outil électrique uniquement par les surfaces de préhension isolées, lorsque vous effectuez une opération où l'accessoire peut entraîre en contact avec un câblage caché ou son propre cordon. Un accessoire entrant en contact avec un fil « sous tension » peutrenalles pièces metalliques exposées de l'outil électrique « sous tension » etCHOquer l'opérateur.
• Toujours tenir l'outil fermement dans votre main(vos mains) lors de la mise en marche. Le couple de réaction du moteur à mesure qu'il atteint sa pleine vitesse peut faire se tordre l'outil.
• Utilisez des attaches pour soutenir la piece si possible. Ne jamais tenir une petite piece d'une main et l'outil de l'autre main en cours d'utilisation. En attachant une petite piece, vous pouvez utiliser vos deux mains pour maîtriser l'outil. Les matériaux cylindriques comme les tiges de goupille, les tuyaux ou les tubes ont tendance à rouler pendant la découpe et peuvent provoquer le coincement de l'embout ou sa projection dans votre direction.
• Placer z le cordon d'alimentation à l'écart de l'accessoire en rotation. En cas de perte de maîtrise, vous risquez, en coupant ou en accrochant le cordon, d'avoir la main ou le bras attiré vers l'accessoire en rotation.
• Ne jamais reposer l'outil électrique avant que l'accessoire n'ait atteint un arrêt complet. L'accessoire en rotation peut accrocher la surface et projeter l'outil électrique de telle sorte que vous en perdiez la maîtrise.
• ÀpRES avoir changé les embouts ou procédé à des réglages, assurez-vous que l'écrou de mandrin, le port-euil ou tout autre dispositif de réglage est solidement serré. Des dispositifs de réglage mal serrés peuvent bouger brusquement, provoquant une perte de maitrise et la projection violente des pieces rotatives détachées.
• Ne pas faire fonctionner l'outil électrique en le portant sur le côte. Un contact accidentel avec l'accessoire de rotation pourrait accrocher vos vêtements et attirer l'accessoire sur vous.
• Nettoyer régulierement les orifices d'aération de l'outil électrique. Le ventilateur du moteur attirera la poussière à l'intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques.
• Ne pas faire fonctionner l'outil électrique à proximé de matériaux inflammables. Des étincelles pourrait enflammer ces matériaux.
• Ne pas utiliser d'accessoires qui nécessitent des réfrigerants fluides. L'utilisation d'eau ou autres réfrigerants fluids peut aboutir à une electromoculation ou un choc électrique.

Consignes de sécurité concernant le choc en retour et autres dangers

Le choc en retour est une réaction soudaine qui survient lorsque l'accessoire en rotation se coince ou accroche. Lorsque l'accessaire en rotation se coince ou accroche, il s'arrête soudainement et l'utilisateur perd alors la maîtrise de l'outil électrique qui est projeté dans le sens contraire de sa rotation. Par exemple, si une meule abrasive est tirée ou coïncée par la piece, le rebord de la meule entrant dans le point de pincement peut accrocher la surface du matériel, entraînant la sortie ou le déchaussement de la meule. La meule peut alors bondir vers l'utilisateur ou en sens opposé, suivant son sens de rotation là où elle s'est coïncée. Il y a aussi risque de rupture de la meule abrasive dans ces conditions. Le choc en retour est le résultat d'une utilisation abusive de l'outil électrique et/ou de l'inobservation des procédures d'utilisation. Il peut être évité en prénant les précautions nécessaires comme indiqué ci-dessous.

• Maintenir une poigne ferme sur l'outil électrique et placer votre corps et votre bras de manière à pouvoir résister à la force du choc en return. L'utilisateur peut maîtriser la force exercée par le choc en return s'il prend les précautions nécessaires.
• Étre particulièrement prudent lorsque vous travailliez dans les coins, sur des arêtes vives, etc. Éviter de laisser l'accessoire sautiller ou accrocher. L'accessoire en rotation a tendance à accrocher dans les coins, sur les arêtes vives et lorsqu'il sautille, ce qui compte un risque de perte de maîtrise ou de choc en retour.
• Ne pas fixer une lame de scie dentée. De telles lames causent fréquement des chocs en retour et la perte du contrôle.
• Toujours faire avancer l'embout dans le matériel dans le même sens que l'arête tranchante qui sort du matériel (qui est le même sens de projection des copeaux). Faire avancer l'outil dans le mauvais sens fait que l'arête tranchante de l'embout remonte de la piece et entraine l'outil dans le sens de cet avancement. Lors de l'utilisation de meules à tronconner, toujours maintainir la piece à travailler de façon sure. Dès la plus légère inclinaison dans la rainure, ces meules accrocheront et pourront provoquer un recul. Une meule à tronconner qui accroche casse dans la plupart des cas. Lorsqu'une lime rotative, une fraise à grande vitesse ou carbure de tungstène accroche, elle peut s'échapper de la rainure et pourrait entraîner une perte de contrôle de l'outil.

Consignes de sécurité

Utiliser uniquement les types de meules qui sont recommandees pour votre outil électroportatif et uniquement pour les applications recommandées. Par exemple: ne pas procéder au meulage avec le côte de la meule à tronconner. Les meules à tronconner abrasives étant conçues pour le meulage périphérique, elles risquent de voler en éclats si on leur applique une force laterale. - Pour les cônes abrasifs taraudés et les fiches, utiliser uniquement des mandrins non endommages avec bague d'épaulement uniforme, de dimension et de longueur correcte. Disposer des mandrins corrects réduira la possibilité de casse. - Eviter de coincer le disque à tronconner ou d'appliquer une pression trop élevé. Ne pas réaliser des coupes trop profondes. Une surcharge du disque à tronconner en augmente la sollicitation, donc le risque de se coincer ou de se bloquer, ce qui entraînerait un contrecoup ou la destruction de la meule. - Ne pas placer la main dans la ligne de ou derrière le disque à tronconner en rotation. Lorsque la meule, au point de travail se déplace loin de la main, un recul éventuel peut propulser la meule et l'outil directement dans votre direction. - Lorsque la meule est accrochée ou pincee ou lorsque la coupe est interrompue pour une raison quelconque, mettre l'outil hors tension et le tener immobile jusqu'à ce que la meule soit à l'arrêt complet. Ne jamais tenter d'enlever la meule à tronconnner de la rainure de coupe alors qu'elle est en mouvement, sinon un recul peut se produit. Rechercher et prendre des mesures correctives afin d'éliminer la cause d'accrochage ou de pincege de la meule. - Ne pas remettre l'outil électroportatif en marche tant qu'il se trouve dans la pièce à travailler. Attendre que le disque à tronçonnner ait atteint sa vitesse de rotation maximale avant de continuer prudèment la coupe. Sinon, le disque risque de se coincer, sauter de la pièce ou causeur un contrecoup. - Soutenir des grands panneaux ou de grandes pieces à travailler afin de réduire le risque d'un contrecoup causé par un disque à tronçonneur coince. Les grandes pieces risquent de s'arquer sous leur propre poids. La piece doit être soutenue des deux côtes par des supports, pres du tracé ainsi qu'aux bords de la piece. - Faire preuve d'une prudence particulière lorsqu'une coupe en plongée est effectué dans des murs ou dans d'autres endroits difficiles à reconnaître. Le disque à tronçonnier qui pénétre dans le mur peut heurter des conduites de gaz ou d'eau, des conduites électriques ou des objets pouvant cause un contrecoup. - Tenir compte du fait que la Brosse métallique perd des fils métalliques même pendant le travail normal. Ne pas trop solliciter les fils métalliques par une pression trop élevé. Les fils métalliques pénétret facilement dans les vêtements légers et/ou dans la peau. - Faire fonctionner les brosses à la vitesse de travail durant une minute au moins avant de les utiliser. Pendant ce temps, personne ne doit se couver en face ou dans la ligne de larosse. Des crins ou des fils desserrés seront évacués pendant la durée de fonctionnement. - Diriger ce qui se dégage de larosse métallique qui tourne loin de vous. De petites particules et de minuscules fragments métalliques peuvent être evacués à grande vitesse lors de l'utilisation de ces brosses et peuvent s'incruster dans votre peu.

3. Directives generales

• Se référer à la garantie de service et de qualité Velleman en fin de ce mode d'emploi.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie. N'utiliser l'appareil qu'a sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne se s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défants qui en résultat.
• Ni Velleman Group nv ni ses distributeurs ne peuvent etre tenus responsables des dommages exceptionnels, imprevus ou indirects, quelles que soient la nature (financiere, corporelle, etc.), causes par la possession, l'utilisation ou le dysfonctionnement de ce produit. Garder ce mode d'emploi pour toute referrernce ulterieure.

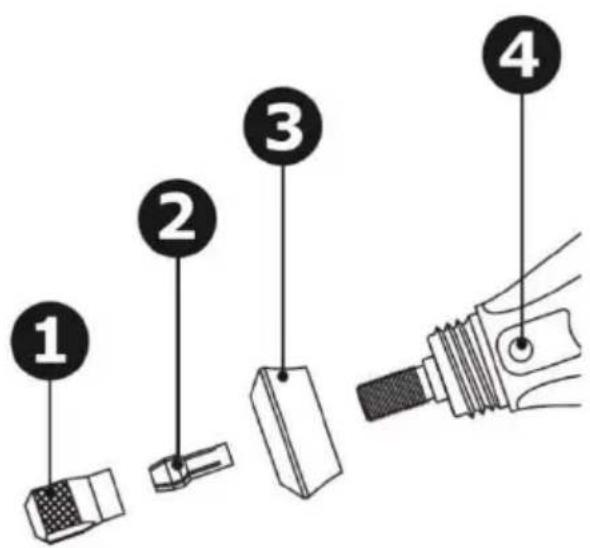

4. Description

1	Écrou de serrage
2	pince

3	capuchon de boîtier
4	bouton de blocage de l'arbre

5. Emploi

Cet outil peut être utilisé pour percer, polir, poncer et polir ainsi que pour graver, découverter et-retirer la rouille dans des endroits difficiles d'accès. L'outil peut être utilisé sur la plupart des métaux, le verre, le bois et la céramique. Pour obtenir la meilleure performance et les meanwhileurs résultats, maintainir la vitesse aussi régulière que possible sans exercer trop de pression. Utiliser l'outil à faible vitesse pour tous les grands accessoires, comme pour le polissage et à grande vitesse pour les accessoires plus petits tels que ceux utilisés pour graver. Pour le meulage et la gravure, tener l'outil comme un crayon.

5.1 Conseils et astuces

L'outil va chauffer après une utilisation prolongée et doit'être éteint pour refroidir. - Pour assurer un fonctionnement correct, huier régulierement l'arbre. - Ne pas appliquer trop de pression radiale aux forets lors du polissage, du nettoyage, du sablage ou du meulage. Cela met une contrainte sur l'arbre et peut affecter la précision de l'outil. Toujours travailler en douceur pour ne pas réduire l'efficacité de l'outil. Pour le perçage de métal, toujours marquer le point de perçage avec un poisson, pour éviter que le foret ne glisse. - Toujours veiller à un contact maximal entre la tige et la pince.

5.2 Demarrage

Ne jamais demarrer l'outil si l'accessoire est en contact avec la pièce à travailler. Maintenir fermement l'outil et appuyer sur l'interrupteur on/off. L'outil continue à fonctionner jusqu'à ce que l'interrupteur soit mis sur OFF. Ajuster la vitesse pendant que l'outil fonctionne.

5.3 Réglage de la vitesse

Cet outil est équipé d'un réglage de vitesse. L'interrupteur est situé à l'arrière de l'outil. Tourner le légèrement pour augmenter ou réduire la vitesse.

5.4 Accessoires

Toujours débrancher l'outil avant le montage. Maintenir enforcé le bouton de blocage en desserrant l'écrou de pince et fixer l'accessoire. Maintenir enforcé le bouton de blocage en serrant l'écrou de pince. Ne jamais enforcer le bouton de blocage lorsqu'l'outil est encore connecté au réseau électrique.

5.5 Monter l'arbre flexible

Retirer le capuchon et l'écrou de pince. Extraire partiellement le cable de transmission interne de l'arbre flexible, insérer le cable dans la pince et visser l'arbre sur l'outil. Maintenir enforcé le bouton de blocage.

5.6 Monter un accessoire sur l'arbre flexible

Tous les accessoires peuvent etre montes sur l'arbre flexible. Suivre la meme procedure pour monter des accessoires sur I'outil.

5.7 Utiliser un support (non incl.)

Il est conseilé d'utiliser un support lors de l'utilisation de l'arbre flexible. S'assurer de fixer l'outil au support avec une bague de serrage appropriée.

6.1 En général

• Débrancher l'outil rotatif avant d'effectuer tout réglage ou entretien. Garder le boitier et les accessoires de l'outil propres et exemptions d'huile et de graisse en utilisant un savon doux et un chiffon humide (pas mouillé). Ne jamais laisser du liquide de frein, de l'essence, des produits petroliers, des huiles pénetrantes, etc. entre en contact avec les éléments en plastique. Ces produits chimiques contiennent des substances qui peuvent endommager, fragiliser ou détruire le plastique.
• Inspector régulierement les vis de montage. S'assurer qu'elles sont bien serrées. Si des vis se desserrent, desserer-les immédiatement ou des blessures graves pourraient en résultat. Veiller soigneusement à ce que le bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.
• Examiner l'usure des balais carbone tous les 2 à 6 mois, selon la fréquence d'utilisation, et replacer-les au besoin. Les balais usés peuvent endommager le moteur et doivent être replacés par des modèles identiques lorsqu'ils sont usés jusqu'àu trait du repère d'usure. Maintenir les balais de carbone propres et en état de glisser aisément dans leur support. Garder les conduits et l'intérieur de l'outil exempts de poussière et de débris. Idealement, cela peut être fait à l'aide d'un pistolet à air. Cela aidera à éviter les courts-circuits electriques et à assurer une ventilation appropriée. Toutjours porter des lunettes de protection lorsque vous utilisez des pistolets à air compré pour le nettoyage d'outils.
• Inspector le cordon régulierement et faire-le remplacer par un réparateur autorisé s'il est endommagé.
• La lubrication de cet outil est effectuee en usine et n'est pas encore nécessaire dans des conditions normales d'utilisation.
• Un centre de réparation autorisé doit effectuer toute la réparation, la modification ou la maintenance impliquant le démontage de perseuse.

6.2 Accessoires

Utiliser uniquement les accessoires commandés par le fabricant pour vous modèle. Les accessoires qui peuvent convenir à un outil peuvent devenir dangereux lorsqu'ils sont utilisés sur un autre outil. - Toujours connecter les rallonges mises à la terre à des prises mises à la terre. - S'il est nécessaire d'utiliser une ballonge, veiller à ce que son calibre soit adapté à la quantité de courant nécessaire au fonctionnement de l'outil électrique. Dans le cas contraire, l'outil peut perdre de la puissance, subir une chute de tension excessive ou surchauffer. Plus le chiffre du calibre est petit, plus la taille du cordon est importante.

6.3 Rangement

• Ranger l'appareil, ses accessoires et ce mode d'emploi dans l'emballage d'origine.
• Toujours ranger l'appareil dans un endroit frais et sec.

7. Spécifications techniques

alimentation. 220-240 V\~, 50 Hz

consummation 135 W

capacité du mandrin max. 3,2 mm

diametre max. pour le disque abrasif 35 mm

diametre max. pour le foret de perçage 3.2 mm

vitesse 10000-32000 tspm avec reglage de vitesse

valeur d'émission sonore

LpA 71 dB(A)

LwA 82 dB(A)

incertitude respective K

KpA. 3 dB(A)

K_WA 3 dB(A)

valeur totale de vibration (_h) 1.13 m/s2

incertitude K 1.5 m/s2

Remarque

• La où les valeurs de vibration totales déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre euxs.
• La où les valeurs de vibration totales déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.

Avertissement

• L'émission de vibrations lors de l'usage réel de l'outil électrique peut être différente de la où des valeurs déclarées, suivant la façon dont l'outil est utilisé, particulièrement selon le type de piece usinée.
• Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).
• La valeur des émissions vibratoires dépend de l'utilisation réelle de l'outil et peut différer de la valeur totale déclarée! Prenez des mesures appropriées pour vous protégé de l'exposition aux vibrations! Prenez en compte l'ensemble du processus de travail, y compris les moments où l'outil fonctionne à vide et ceux où il est étient! Les mesures appropriées comprendent entre autres l'entretien et la maintenance réguliers de l'outil et des accessoires de coupe, le maintainien des mains au chaud, des pauses régulières et la planification appropriée du travail!

N'employer cet appeareil qu'vec des accessoires d'origine. Velleman Group ne peut, dans la mesure conforme au droit applicable etre tenue responsable des dommages ou lesions (directs ou indirects) pouvant resultant de l'utilisation de cet appeareil. Pour plus d'informations concernant cet article et la derniere version de ce mode d'emploi, consulter notre site www. velleman. eu. Les specifications et le continu de ce mode d'emploi peuvent etre modifiés sans notification préalable.

© DROITS D'auteur

Velleman Group nv est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi parquelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualite velleman

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellément distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE):

• tout produit grand public est garanté 24 mois contre toutvice de production ou de matériel à datedu jour d'acquisition effective;
• si la plaine est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avert dis proportionnés, Velleman® s'autorise à remplaner leedit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'act. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un début dans un-delais 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un début après 1 à 2 ans.

- Sont par conséquent exclus :

• tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, chic, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation eventuelle pour perte de revenus;
• toute piece ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou replacables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);
• tout dommage qui résultat d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;
• out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une'utilisation de l'appareil contraire aux prescriptions du fabricant;
• tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);
• tout dommage à l'appareil qui résultat d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice;
• tout dommage engendre par un return de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectué par une pierce personne sans l'autorisation explicite de Velleman Group nv; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• toute réparation sera fournie par l'endetroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);
• tuyau : il est conseillé de consulter la notice et de contrôle cables, piles, etc. avant de returner l'appareil. Un apparéil returné jugé défectueux qui s'avéré en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;
• une réparation effectuee en-dehors de la période de garantie fera l'objet de frais de transport;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionné peut être sujette à une complémentation selon le type de l'article et être mentionné dans la notice d'emploi.
