Type de produit	Télémètre laser
Marque	Velleman
Modèle	DEM701
Plage de mesure	0,05 - 30 m (0,16 - 98,4 ft)
Précision	± 2,0 mm (± 0,08")
Laser	Classe 2, <1 mW, 650 nm
Indice de protection	IP54 (protégé contre la poussière et les projections d'eau)
Alimentation	2 piles AAA/LR03 de 1,5 V (incluses)
Dimensions (L x l x H)	119 x 37 x 26 mm
Poids (avec piles)	70 g
Affichage	Grand écran LCD
Unités de mesure	Métrique (m) / anglo-saxonnes (ft, in, ftin, règle)
Fonctions de mesure	Distance, surface, volume, mesure continue, fonction Pythagore
Référence de mesure	Arrière, avant ou butoir amovible (via clip de ceinture pivotant)
Extinction	Manuelle ou automatique
Mémoire d'effacement	Efface la dernière valeur
Température de service	0 °C à 40 °C
Température de stockage	-20 °C à 65 °C
Nettoyage	Lentille : chiffon doux ou coton-tige légèrement humecté d'eau ou d'alcool ; boîtier : chiffon humide non pelucheux
Pièces détachées / réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le revendeur
Sécurité	Ne pas regarder dans le faisceau laser ; tenir hors de portée des enfants ; protéger de l'humidité et des chocs
Garantie	24 mois pour les produits grand public (conditions Velleman)

FOIRE AUX QUESTIONS - DEM701 VELLEMAN

Comment mesurer une distance avec le DEM701 ?

Allumez l'appareil en maintenant le bouton de distance enfoncé. Pointez le laser sur la cible et appuyez sur le bouton de distance pour afficher la mesure. Utilisez le bouton unités pour changer l'unité (m, ft, in, ftin, règle).

Comment mesurer la surface d'une pièce ?

Appuyez sur le bouton surface/volume une fois. Mesurez la longueur, puis la largeur en appuyant sur le bouton de distance. La surface s'affiche automatiquement. Pour quitter, rappuyez sur le bouton surface/volume.

Comment mesurer un volume ?

Appuyez deux fois sur le bouton surface/volume. Mesurez successivement la longueur, la largeur et la hauteur. Le volume est calculé et affiché. Quittez en rappuyant sur surface/volume.

Que faire en cas d'erreur 'signal trop faible' ?

Refaites la mesure. Si le signal est trop fort, déplacez-vous. Si la lumière ambiante est trop forte, choisissez un point moins éclairé. L'erreur peut aussi indiquer une température hors plage (0-40°C) ou une défaillance matérielle (éteindre/rallumer).

Comment remplacer les piles du télémètre ?

Éteignez l'appareil. Ouvrez le compartiment à piles en appuyant sur la flèche bleue et en retirant le clip de ceinture. Remplacez les piles par deux piles AAA/LR03 neuves de 1,5 V. Refermez le compartiment. Ne rechargez pas les piles alcalines.

Le télémètre est-il étanche ?

L'indice de protection est IP54 : il résiste à la poussière et aux projections d'eau, mais ne doit pas être immergé. Évitez la pluie et l'humidité excessive.

Comment utiliser la fonction de mesure continue ?

Maintenez le bouton de distance enfoncé pour passer en mode continu. Pointez le laser sur la cible ; la mesure se met à jour en temps réel. Appuyez à nouveau sur le bouton de distance pour quitter ce mode.

Quelle est la portée maximale du DEM701 ?

La portée est de 0,05 à 30 mètres (0,16 à 98,4 pieds). La précision est de ± 2,0 mm. Les performances peuvent être réduites en pleine lumière ou sur des surfaces réfléchissantes.

Comment nettoyer la lentille laser ?

Utilisez un chiffon doux ou un coton-tige légèrement humecté d'eau ou d'alcool. Laissez sécher complètement avant utilisation. Pour le boîtier, un chiffon humide non pelucheux suffit. N'immergez jamais l'appareil.

Le télémètre est-il sûr pour les yeux ?

Le laser est de classe 2 (puissance <1 mW, 650 nm). Ne regardez jamais directement dans le faisceau et ne le dirigez pas vers des personnes ou des animaux. Évitez toute observation avec des instruments optiques.

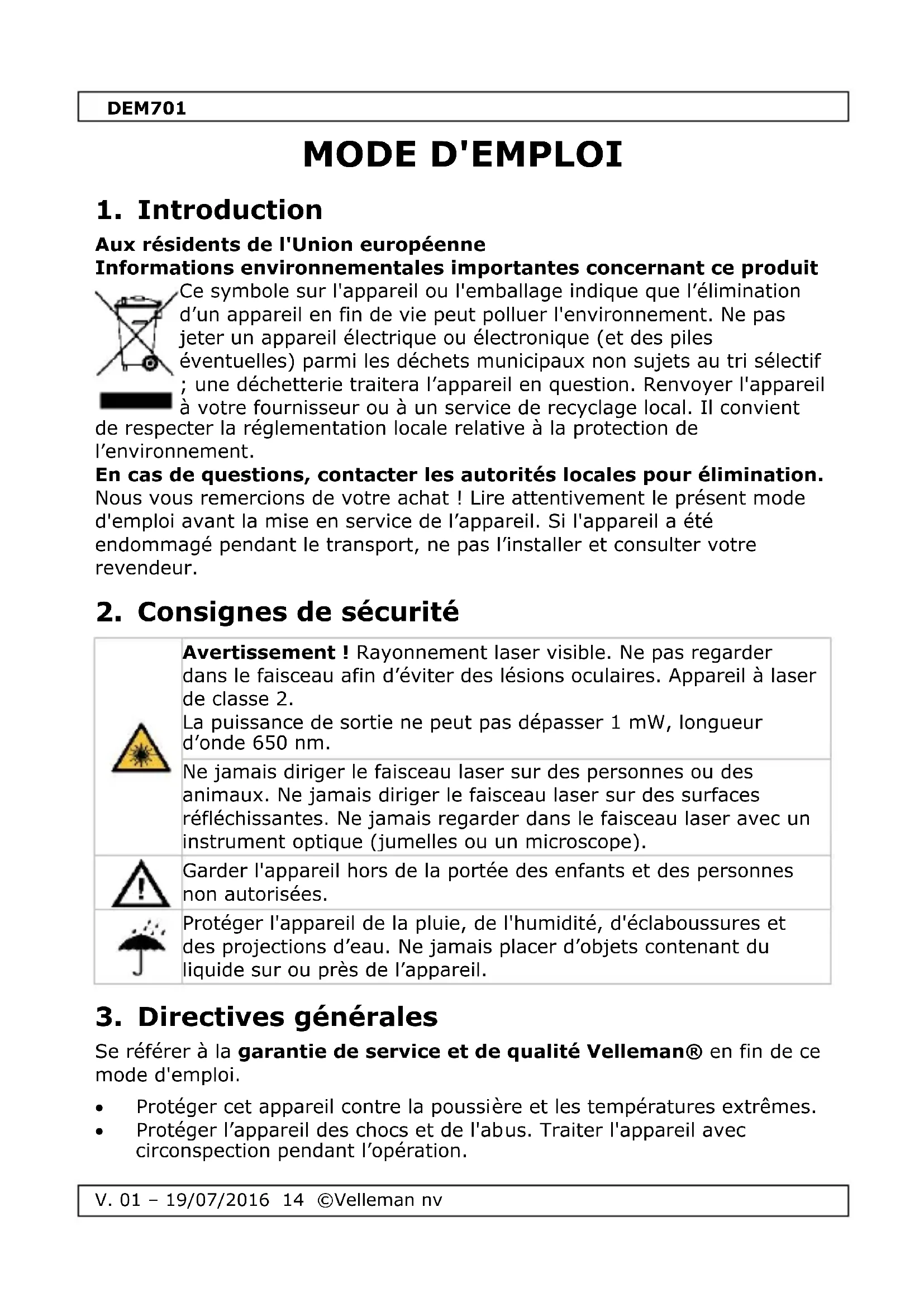

MODE D'EMPLOI DEM701 VELLEMAN

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

Avertissement ! Rayonnement laser visible. Ne pas regarder dans le faisceau afin d'éviter des lésions oculaires. Appareil à laser de classe 2.

La puissance de sortie ne peut pas dépasser 1 mW, longueur d'onde 650 nm.

Ne jamais diriger le faisceau laser sur des personnes ou des animaux. Ne jamais diriger le faisceau laser sur des surfaces réfléchissantes. Ne jamais regarder dans le faisceau laser avec un instrument optique (jumelles ou un microscope).

Garder l'appareil hors de la portée des enfants et des personnes non autorisées.

Protéger l'appareil de la pluie, de l'humidité, d'éclaboussures et des projections d'eau. Ne jamais placer d'objets contenant du liquide sur ou près de l'appareil.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

• Protéger cet appareil contre la poussière et les températures extrêmes.
• Protéger l'appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant l'opération.

DEM701

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Ne pas brancher immédiatement l'appareil après exposition à des variations de température. Afin d'éviter des dommages, attendre jusqu'à ce que l'appareil ait atteint la température ambiante.
• Les fréquences radio et les champs électromagnétiques peuvent influencer les valeurs affichées. Cependant, le fonctionnement ne sera pas perturbé de manière permanente.
• Transporter l'appareil dans son emballage originel.
• Garder ce mode d'emploi pour toute référence ultérieure.

4. Caractéristiques

• grand afficheur LCD
• choix entre unités de mesure métrique/anglo-saxonnes
• mesure la distance, la surface et le volume
• fonction de mesure continue
• fonction Pythagore • extinction manuelle / automatique

5. Description

bouton de distance

surface/volume

bouton unités

effacer/arrêt

6. La pile

Cet appareil fonctionne avec 2 piles de 1.5 V. Remplacer les piles lorsque l'indicateur de pile faible s'affiche.

Pour remplacer les piles, procéder comme suit :

1. Éteindre l'appareil.

Il est possible que des valeurs incorrectes s'affichent en remplaçant les piles d'un appareil allumé.

1. Ouvrir le compartiment à piles. Appuyer d'abord sur la flèche bleue et retirer le clip de ceinture, puis ouvrir le couvercle du compartiment à piles.
2. Remplacer les piles par 2 piles neuves de 1.5 V.
3. Fermer le compartiment à piles.

Avertissement : Ne jamais perforer les piles et ne pas les jeter au feu (danger d'explosion). Ne jamais recharger des piles alcalines. Se débarrasser des piles en respectant la réglementation locale relative à la protection de l'environnement. Garder les piles hors de la portée des enfants.

7.1 Fonctionnement de base

1. Maintenir enfoncé le bouton de distance pour allumer l'appareil.
2. Maintenir enfoncé le bouton unités et sélectionner l'unité souhaitée (mètre (m), pied (ft), pouce (in), pied-pouce (ftin) ou règle).
3. Pointer le laser sur l'objet à mesurer.
4. Appuyer sur le bouton de distance pour mesurer la distance. La valeur s'affiche sur l'écran LCD.
5. Maintenir enfoncé le bouton effacer/arrêt pour éteindre l'appareil.

7.2 Effacer la dernière valeur

Appuyer sur le bouton effacer/arrêt pour effacer la dernière valeur de mesure.

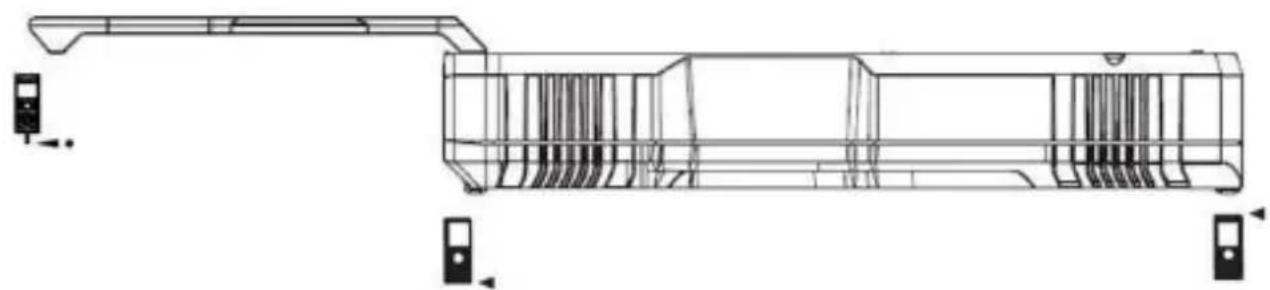

7.3 Régler la valeur de référence

Appuyer sur le bouton unités pour commuter entre la valeur de référence depuis la partie arrière (activé par défaut), la partie frontale et le butoir amovible. Faire pivoter le clip de ceinture pour utiliser l'appareil avec le butoir.

1. Appuyer sur le bouton de distance pour allumer l'appareil.
2. Pointer le laser sur l'objet à mesurer.
3. Appuyer sur le bouton de distance pour mesurer la distance. La valeur s'affiche sur l'écran LCD.

Mesure continue

1. Maintenir enfoncé le bouton de distance pour passer en mode de mesure continue.
2. Pointer le laser sur l'objet à mesurer.
3. Appuyer à nouveau sur le bouton de distance pour quitter le mode.

7.5 Mesure de surface

1. Appuyer sur le bouton surface/volume pour passer en mode de mesure de la surface.
2. Appuyer sur le bouton de distance et mesurer la longueur.
3. Appuyer sur le bouton de distance et mesurer la largeur.
4. L'appareil calcule automatiquement la surface. La valeur s'affiche sur l'écran LCD.
5. Appuyer sur le bouton surface/volume pour quitter le mode.

7.6 Mesure de volume

1. Appuyer deux fois sur le bouton surface/volume pour passer en mode de mesure du volume.
2. Appuyer sur le bouton de distance et mesurer la longueur.
3. Appuyer sur le bouton de distance et mesurer la largeur.

DEM701

1. Appuyer sur le bouton de distance et mesurer la hauteur.
2. L'appareil calcule automatiquement le volume. La valeur s'affiche sur l'écran LCD.
3. Appuyer sur le bouton surface/volume pour quitter le mode.
4. Messages d'erreur

symbole	cause	solution éventuelle
	signal trop faible ou trop fort	refaire la mesure
	lumière ambiante est trop forte	choisir un point de mesure avec une intensité plus faible
	température de service hors plage	utiliser l'appareil à une température ambiante entre 0°C et 40°C
	défaillance matérielle	éteindre l'appareil et rallumer ; contacter votre revendeur si le problème persiste

9. Nettoyage et entretien

• Le laser est la partie la plus délicate de l'appareil et doit toujours être propre. Nettoyer avec un chiffon doux ou un coton-tige légèrement humecté d'eau ou d'alcool.
• Laisser sécher la lentille avant d'utiliser l'appareil.
• Nettoyer les autres pièces de l'appareil avec un chiffon humide non pelucheux. Éviter l'usage d'alcool et de solvants.
• Ne jamais immerger l'appareil dans l'eau ou tout autre liquide.
• Il n'y a aucune pièce réparable par l'utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.
• Stocker l'appareil à une température ambiante entre -20°C et +65°C.

10. Spécifications techniques

plage 0.05-30 m (0.16-98.4 ft) précision....± 2.0 mm (± 0.08") laser.... <1 mW, classe 2 longueur d'onde 650 nm température de service.... 0-40 °C (32-104°F) Indice IP IP54 alimentation 2 x pile AAA/LR03C de 1.5 V (incl.) dimensions.... 119 x 37 x 26 mm poids (avec pile).... 70 g

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Velleman SA est l'ayant-droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction,

traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualité velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'ue) :

- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective;

- Si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;

- tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrit dans la notice;

- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);

- tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;

- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;

- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
