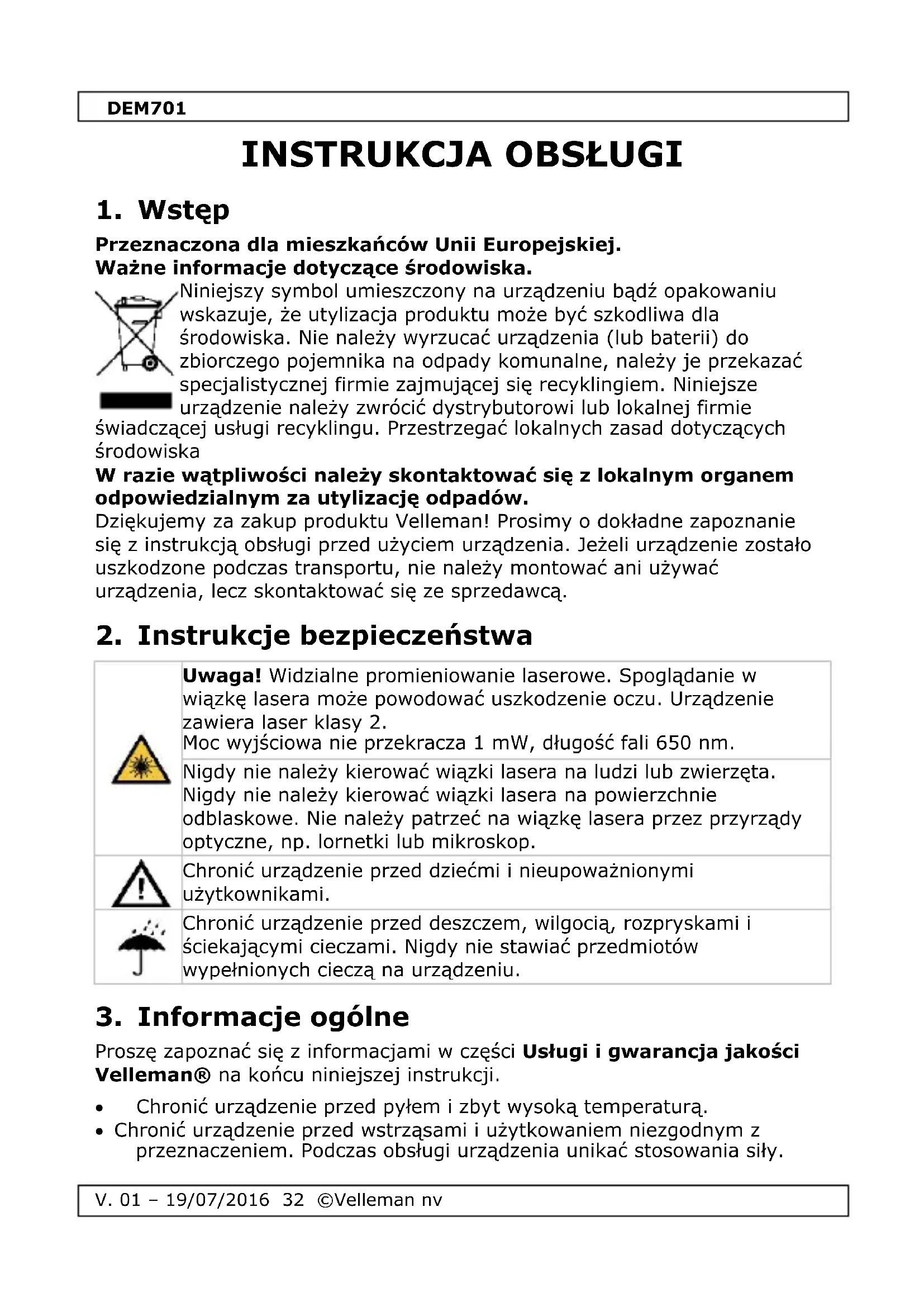

INSTRUKCJA OBSŁUGI DEM701 VELLEMAN

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska. Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów. Dziękujemy za zakup produktu Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Jeżeli urządzenie zostało uszkodzone podczas transportu, nie należy montować ani używać urządzenia, lecz skontaktować się ze sprzedawcą.

2. Instrukcje bezpieczeństwa

Uwaga! Widzialne promieniowanie laserowe. Spoglądanie w wiązkę lasera może powodować uszkodzenie oczu. Urządzenie zawiera laser klasy 2. Moc wyjściowa nie przekracza 1 mW, długość fali 650 nm. Nigdy nie należy kierować wiązki lasera na ludzi lub zwierzęta. Nigdy nie należy kierować wiązki lasera na powierzchnie odblaskowe. Nie należy patrzeć na wiązkę lasera przez przyrządy optyczne, np. lornetki lub mikroskop.

Chronić urządzenie przed dziećmi i nieupoważnionymi użytkownikami.

Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cieczami. Nigdy nie stawiać przedmiotów wypełnionych cieczą na urządzeniu.

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji. Chronić urządzenie przed pyłem i zbyt wysoką temperaturą. Chronić urządzenie przed wstrząsami i użytkowaniem niezgodnym z przeznaczeniem. Podczas obsługi urządzenia unikać stosowania siły.DEM701

V. 01 – 19/07/2016 33 ©Velleman nv

Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami. Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Należy pamiętać, że uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie są objęte gwarancją. Urządzenia należy używać wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia niezgodnie z przeznaczeniem spowoduje unieważnienie gwarancji. Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia ani problemy. Nie włączać urządzenia tuż po tym, jak zostało narażone na zmiany temperatury. Chronić urządzenie przed uszkodzeniem, pozostawiając je wyłączone do momentu osiągnięcia temperatury pokojowej. Jeśli urządzenie jest stosowane w obszarze oddziaływania pól elektromagnetycznych o częstotliwości radiowej, może to wpływać na odczyty, lecz nie wywiera trwałego wpływu na skuteczność urządzenia. Podczas transportu należy stosować oryginalne opakowanie. Zachować niniejszą instrukcję na przyszłość.

duży wyświetlacz LCD możliwość wyboru między systemem metrycznym a imperialnym obliczanie odległości, powierzchni i kubatury funkcja pomiaru ciągłego funkcja pomiaru z wykorzystaniem twierdzenia Pitagorasa wyłączanie automatyczne/ręczne

przycisk powierzchni/kubatury

przycisk jednostekDEM701

przycisk kasowania/wyłączania

Urządzenie jest zasilane z 2 baterii 1,5 V. Baterie należy wymienić, jeśli wyświetli się ikona niskiego poziomu naładowania baterii. Aby wymienić baterie, należy postępować następująco:

1. Wyłączyć urządzenie.

W przypadku wymiany baterii, podczas gdy urządzenie jest włączone, mogą wystąpić nieprawidłowości w jego działaniu.

2. Otworzyć gniazdo baterii. W tym celu najpierw należy wcisnąć niebieską

strzałkę i zdjąć zaczep do paska, a następnie otworzyć pokrywę baterii.

3. Wymienić baterie na nowe baterie 1,5 V.

4. Zamknąć gniazdo baterii.

Uwaga: Nie przebijać ani nie wrzucać baterii do ognia, ponieważ mogą eksplodować. Nie ładować baterii, które nie są akumulatorkami (alkaliczne). Usuwać baterie zgodnie z lokalnymi przepisami. Baterie należy chronić przed dziećmi.

7.1 Obsługa podstawowa

1. Nacisnąć i przytrzymać przycisk odległości, aby włączyć dalmierz.

2. Przytrzymać przycisk jednostek i wybrać wymaganą jednostkę -

metr (m), stopa (ft), cal (in), stopa-cal (ftin) - lub linijkę.

3. Skierować laser w stronę mierzonego obiektu.

4. Nacisnąć przycisk odległości, aby zmierzyć odległość. Wartość ukazuje

się na wyświetlaczu LCD.

5. Przytrzymać przycisk kasowania/wyłączania, aby wyłączyć dalmierz.

7.2 Kasowanie ostatniego pomiaru

Aby skasować ostatni pomiar, należy przycisnąć przycisk kasowania/wyłączania.DEM701

V. 01 – 19/07/2016 35 ©Velleman nv

7.3 Ustawianie punktów odniesienia dla pomiaru

Nacisnąć przycisk jednostek, aby przełączać się pomiędzy punktami odniesienia: część tylna (punkt domyślny), część przednia i środek urządzenia. Środkowy punkt odniesienia stosować z wykorzystaniem mocowania do paska.

7.4 Pomiar pojedynczy lub ciągły

1. Nacisnąć przycisk odległości, aby włączyć laser.

2. Skierować laser w stronę mierzonego obiektu.

3. Nacisnąć przycisk odległości, aby zmierzyć odległość. Wartość ukazuje

się na wyświetlaczu. Pomiar ciągły

1. Nacisnąć i przytrzymać przycisk odległości, aby przejść w tryb pomiaru

2. Skierować laser w stronę mierzonego obiektu.

3. Nacisnąć przycisk odległości ponownie, aby wyjść z trybu pomiaru ciągłego.

7.5 Pomiar powierzchni

1. Przytrzymać przycisk powierzchni/kubatury, aby przejść do trybu

pomiaru powierzchni.

2. Nacisnąć przycisk odległości i zmierzyć długość.

3. Nacisnąć przycisk odległości i zmierzyć szerokość.

4. Miernik automatycznie oblicza powierzchnię. Wartość ukazuje się na

5. Nacisnąć przycisk powierzchni/kubatury, aby opuścić tryb.

1. Dwukrotnie nacisnąć przycisk powierzchni/kubatury, aby przejść do

trybu pomiaru kubatury.

2. Nacisnąć przycisk odległości i zmierzyć długość.

3. Nacisnąć przycisk odległości i zmierzyć szerokość.DEM701

V. 01 – 19/07/2016 36 ©Velleman nv

4. Nacisnąć przycisk odległości i zmierzyć wysokość.

5. Miernik automatycznie oblicza kubaturę. Wartość ukazuje się na

6. Nacisnąć przycisk powierzchni/kubatury, aby opuścić tryb.

8. Komunikaty o błędach

symbol przyczyna możliwe rozwiązanie

sygnał zbyt słaby lub zbyt silny ponownie zmierzyć odległość

zbyt silne światło otaczające punkt pomiarowy wybrać punkt pomiarowy ze słabszym światłem

temperatura robocza poza zakresem pomiary należy przeprowadzać w temperaturze otoczenia od 0 do 40°C.

błąd sprzętowy wyłączyć i ponownie włączyć urządzenie; jeśli problem utrzymuje się, skontaktować się z lokalnym dystrybutorem

9. Czyszczenie i konserwacja

Laser jest najdelikatniejszą częścią urządzenia i należy utrzymywać go w czystości. W tym celu należy używać miękkiej szmatki lub pałeczki kosmetycznej nasączonej odrobiną wody lub alkoholu izopropylowego. Przed użyciem urządzenia należy pozostawić soczewki do całkowitego osuszenia. Regularnie wycierać inne części urządzenia wilgotną, bezpyłową ściereczką. Nie stosować alkoholu ani rozpuszczalników. Nie zanurzać urządzenia w wodzie ani w innej cieczy. Urządzenie nie zawiera części, które mogą być serwisowane przez użytkownika. W celu uzyskania części zamiennych należy skontaktować się ze sprzedawcą. Urządzenie należy przechowywać w temperaturach od -20° C do +65° C (-4° F do +149° F).DEM701

V. 01 – 19/07/2016 37 ©Velleman nv

10. Specyfikacja techniczna

zakres ............................................ 0,05-30 m (0,16-98,4 ft) dokładność ............................................. ± 2,0 mm (± 0,08") laser ............................................................ <1 mW, klasa 2 długość fali .............................................................. 650 nm temperatura robocza ................................ 0-40 °C (32-104°F) stopień ochrony............................................................ IP54 zasilanie .................... 2 x bateria 1,5V AAA LR03C (w zestawie) wymiary ................................................... 119 x 37 x 26 mm waga (z baterią) ........................................................... 70 g Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejszego powiadomienia.

© INFORMACJA O PRAWACH AUTORSKICH

Instrukcja jest własnością firmy Velleman nv i jest chroniona prawami autorskimi. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejszej pisemnej zgody właściciela praw autorskich.DEM701
