Produkttyp	Lasermeter
Marke	Velleman
Modell	DEM701
Messbereich	0,05 - 30 m (0,16 - 98,4 ft)
Genauigkeit	± 2,0 mm (± 0,08")
Laser	Klasse 2, <1 mW, 650 nm
Schutzart	IP54 (staub- und spritzwassergeschützt)
Stromversorgung	2 AAA/LR03-Batterien 1,5 V (inklusive)
Abmessungen (L x B x H)	119 x 37 x 26 mm
Gewicht (mit Batterien)	70 g
Display	Großes LCD-Display
Maßeinheiten	Metrisch (m) / angloamerikanisch (ft, in, ftin, Maßstab)
Messfunktionen	Entfernung, Fläche, Volumen, Dauerlängenmessung, Pythagoras-Funktion
Messreferenz	Hinten, vorne oder abnehmbarer Endanschlag (über drehbaren Gürtelclip)
Abschaltung	Manuell oder automatisch
Löschspeicher	Löscht den letzten Wert
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 65 °C
Reinigung	Linse: weiches Tuch oder Wattestäbchen leicht mit Wasser oder Alkohol befeuchtet; Gehäuse: feuchtes fusselfreies Tuch
Ersatzteile / Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; wenden Sie sich an den Händler
Sicherheit	Nicht in den Laserstrahl blicken; für Kinder unzugänglich aufbewahren; vor Feuchtigkeit und Stößen schützen
Garantie	24 Monate für Endverbraucherprodukte (Velleman-Bedingungen)

Häufig gestellte Fragen - DEM701 VELLEMAN

Wie messe ich eine Entfernung mit dem DEM701?

Schalten Sie das Gerät ein, indem Sie die Distanztaste gedrückt halten. Richten Sie den Laser auf das Ziel und drücken Sie die Distanztaste, um die Messung anzuzeigen. Verwenden Sie die Einheitentaste, um die Einheit zu ändern (m, ft, in, ftin, Maßstab).

Wie messe ich die Fläche eines Raumes?

Drücken Sie einmal die Fläche/Volumen-Taste. Messen Sie die Länge, dann die Breite durch Drücken der Distanztaste. Die Fläche wird automatisch angezeigt. Zum Beenden drücken Sie erneut die Fläche/Volumen-Taste.

Wie messe ich ein Volumen?

Drücken Sie zweimal die Fläche/Volumen-Taste. Messen Sie nacheinander Länge, Breite und Höhe. Das Volumen wird berechnet und angezeigt. Beenden Sie durch erneutes Drücken der Fläche/Volumen-Taste.

Was tun bei Fehler 'Signal zu schwach'?

Wiederholen Sie die Messung. Wenn das Signal zu stark ist, bewegen Sie sich. Bei zu hellem Umgebungslicht wählen Sie einen weniger beleuchteten Punkt. Der Fehler kann auch auf eine Temperatur außerhalb des Bereichs (0-40°C) oder einen Gerätefehler hinweisen (aus- und einschalten).

Wie ersetze ich die Batterien des Lasermeters?

Schalten Sie das Gerät aus. Öffnen Sie das Batteriefach durch Drücken auf den blauen Pfeil und Entfernen des Gürtelclips. Ersetzen Sie die Batterien durch zwei neue AAA/LR03-Batterien mit 1,5 V. Schließen Sie das Fach. Laden Sie die Alkalibatterien nicht auf.

Ist das Lasermeter wasserdicht?

Die Schutzart ist IP54: staub- und spritzwassergeschützt, darf aber nicht getaucht werden. Vermeiden Sie Regen und übermäßige Feuchtigkeit.

Wie verwende ich die Dauerlängenmessung?

Halten Sie die Distanztaste gedrückt, um in den Dauermodus zu wechseln. Richten Sie den Laser auf das Ziel; die Messung wird in Echtzeit aktualisiert. Drücken Sie erneut die Distanztaste, um den Modus zu verlassen.

Wie groß ist die maximale Reichweite des DEM701?

Die Reichweite beträgt 0,05 bis 30 Meter (0,16 bis 98,4 Fuß). Die Genauigkeit beträgt ± 2,0 mm. Bei hellem Licht oder reflektierenden Oberflächen kann die Leistung beeinträchtigt sein.

Wie reinige ich die Laserlinse?

Verwenden Sie ein weiches Tuch oder ein Wattestäbchen, leicht mit Wasser oder Alkohol befeuchtet. Vor Gebrauch vollständig trocknen lassen. Für das Gehäuse reicht ein feuchtes fusselfreies Tuch. Tauchen Sie das Gerät niemals ein.

Ist das Lasermeter sicher für die Augen?

Der Laser ist Klasse 2 (Leistung <1 mW, 650 nm). Blicken Sie niemals direkt in den Strahl und richten Sie ihn nicht auf Personen oder Tiere. Vermeiden Sie die Betrachtung mit optischen Instrumenten.

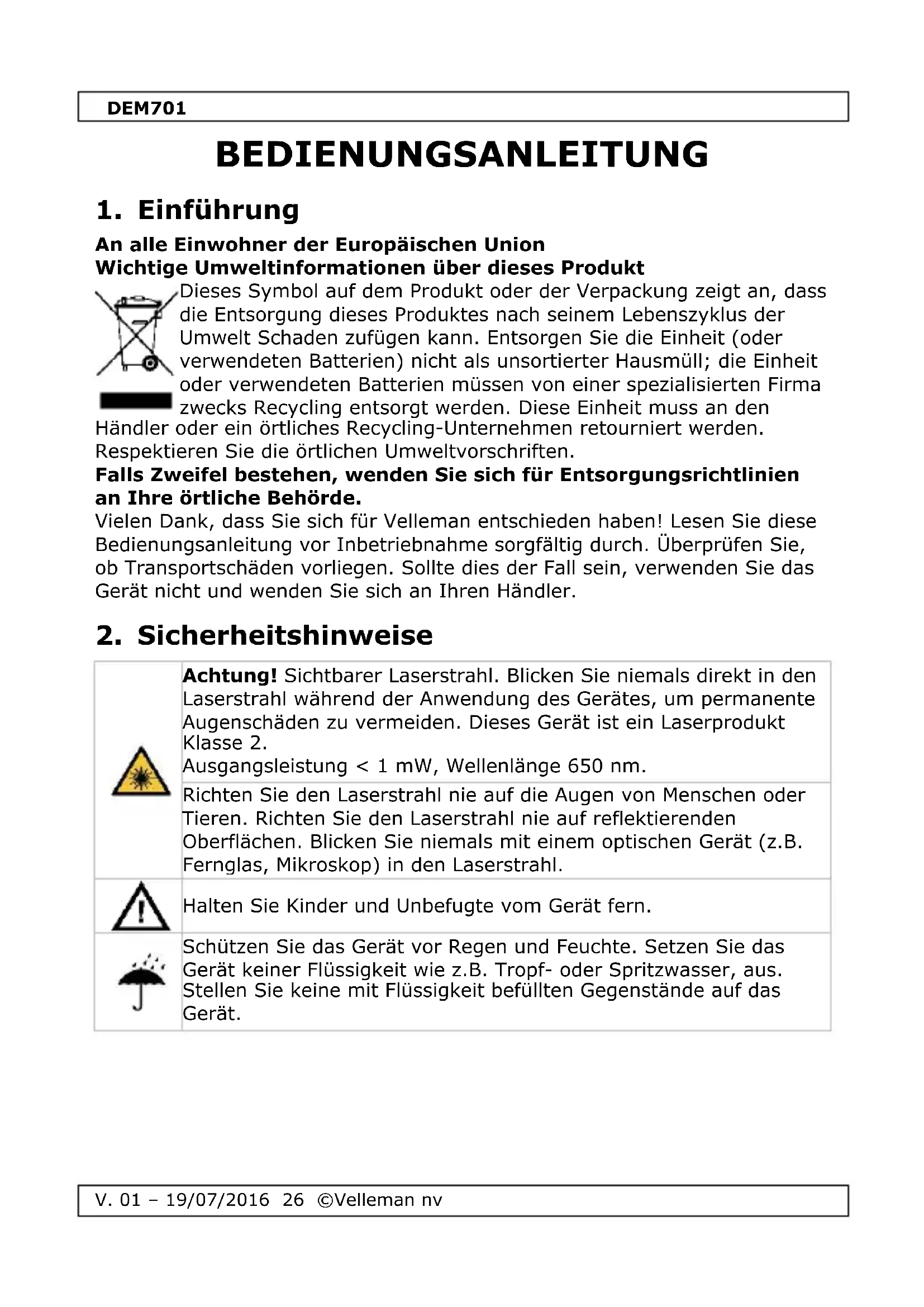

BEDIENUNGSANLEITUNG DEM701 VELLEMAN

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den

Händler oder ein örtliches Recycling-Unternehmen retourniert werden.

Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Achtung! Sichtbarer Laserstrahl. Blicken Sie niemals direkt in den Laserstrahl während der Anwendung des Gerätes, um permanente Augenschäden zu vermeiden. Dieses Gerät ist ein Laserprodukt Klasse 2.

Ausgangsleistung < 1 mW, Wellenlänge 650 nm.

Richten Sie den Laserstrahl nie auf die Augen von Menschen oder Tieren. Richten Sie den Laserstrahl nie auf reflektierenden Oberflächen. Blicken Sie niemals mit einem optischen Gerät (z.B. Fernglas, Mikroskop) in den Laserstrahl.

Halten Sie Kinder und Unbefugte vom Gerät fern.

Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände auf das Gerät.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Schützen Sie das Gerät vor Staub und vor extremen Temperaturen.
• Vermeiden Sie Erschütterungen. Wenden Sie bei der Bedienung keine Gewalt an.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet lassen bis es die Zimmertemperatur erreicht hat.
• Elektromagnetische Felder und Radiofrequenzen können die Anzeige beeinflussen. Der Betrieb des Gerätes wird aber nicht ständig gestört werden.
• Verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden soll.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Eigenschaften

• großes LCD-Display
• Wahl zwischen dem angloamerikanischem und dem metrischem Maßsystem
• Distanzen-, Flächen- und Volumenmessung
• kontinuierliche Messung
• Pythagorasfunktion
• automatische / manuelle Abschaltung

5. Beschreibung

Taste DIST (Distanzenmessung)

Taste für die Flächen-/Volumenmessung

Taste UNITS (zur Auswahl der Einheit)

Taste CLEAR/OFF (löschen/abschalten)

6. Batterie

Das Gerät funktioniert mit 2 x 1.5 V-Batterie. Führen Sie einen Batteriewechsel durch wenn das Anzeigesymbol für leere Batterie im Display erscheint.

Um die Batterien zu ersetzen gehen Sie wie folgt vor:

1. Schalten Sie das Gerät aus.

Ein Batteriewechsel bei eingeschaltetem Gerät kann zu Fehlmessungen führen.

1. Batteriefach öffnen. Drücken Sie zuerst den blauen Pfeil und entfernen Sie den Gürtelclip. Öffnen Sie danach das Batteriefach.
2. Ersetzen Sie die Batterien durch neue des gleichen Typs (1.5 V).
3. Schließen Sie das Batteriefach.

Warnung: Durchbohren Sie nie die Batterien und werfen Sie diese nicht ins Feuer (Explosionsgefahr). Laden Sie keine nicht-wiederaufladbare Batterien auf (Alkali). Entsorgen Sie die Batterien gemäß den örtlichen Vorschriften. Halten Sie die Batterien von Kindern fern.

7. Anwendung

7.1 Häufig benutzte Funktionen

1. Halten Sie die Taste DIST gedrückt, um das Gerät einzuschalten.
2. Halten Sie die Taste UNITS gedrückt, um die Maßeinheit auszuwählen: Meter (m), Fuß (ft), Inch (in), Fuß-Inch (ftin) oder Maßstab.
3. Richten Sie den Laser auf das Messobjekt.
4. Drücken Sie die Taste DIST, um die Distanzmessung durchzuführen. Der Wert erscheint im LCD-Display.
5. Halten Sie die Taste CLEAR/OFF gedrückt, um das Gerät auszuschalten.

7.2 Den letzten Messwert löschen

Drücken Sie die Taste CLEAR/OFF, um den letzten Messwert zu löschen.

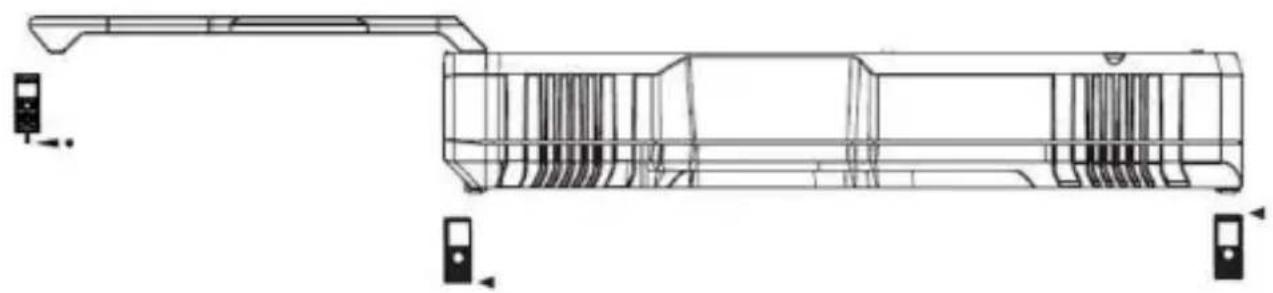

7.3 Die Messreferenz einstellen

Drücken Sie die Taste UNITS, um zwischen den verschiedenen Referenzpunkten zu schalten: ab der Rückseite (Standard), ab der Vorderseite und ab Ende des Verlängerungsstücks. Drehen Sie den Gürtelclip, um das Gerät mit dem Verlängerungsstück zu verwenden.

7.4 Eine einzige oder kontinuierliche Messung

Einzelmessung

1. Drücken Sie die Taste DIST, um den Laser einzuschalten.
2. Richten Sie den Laser auf das Messobjekt.
3. Drücken Sie die Taste DIST, um die Distanzmessung durchzuführen. Der Wert erscheint im LCD-Display.

Kontinuierliche Messung

1. Halten Sie die Taste DIST gedrückt, um in den Modus für kontinuierliche Messung zu wechseln.
2. Richten Sie den Laser auf das Messobjekt.
3. Drücken Sie die Taste DIST erneut, um den Modus für kontinuierliche Messung zu verlassen.

7.5 Flächenmessung

1. Drücken Sie die Taste Fläche/Volumen, um in den Modus für die Flächenmessung zu wechseln.
2. Drücken Sie die Taste DIST und messen Sie die Länge.
3. Drücken Sie die Taste DIST und messen Sie Breite.
4. Das Gerät berechnet automatisch die Fläche. Der Wert erscheint im LCD-Display.
5. Drücken Sie die Taste Fläche/Volumen, um den Modus zu verlassen.

7.6 Volumenmessung

1. Drücken Sie dreimal die Taste Fläche/Volumen, um in den Modus für die Flächen- und Volumenmessung zu wechseln.
2. Drücken Sie die Taste DIST und messen Sie die Länge.
3. Drücken Sie die Taste DIST und messen Sie Breite.
4. Drücken Sie die Taste DIST, um und messen Sie die Höhe.
5. Das Gerät berechnet automatisch das Volumen. Der Wert erscheint im LCD-Display.
6. Drücken Sie die Taste Fläche/Volumen, um den Modus zu verlassen.

8. Fehlermeldungen

Symbol	Ursache	Lösung
	Signal zu schwach oder zu stark	Messen Sie den Abstand wieder
	zu hellesUmgebungslicht	wählen Sie ein Messoberfläche mit einem schwacheren Umgebungslicht
	Betriebstemperatur über- oder unterschritten	Halten Sie den Betriebstemperaturbereich ein (0°C - 40°C)

Hardware-Fehler

Schalten Sie das Gerät aus und danach wieder ein. Setzen Sie sich bei Bedarf mit Ihrem Händler in Verbindung.

9. Reinigung und Wartung

• Der Laser ist ein sehr delikater Teil des Gerätes und soll immer sauber gehalten werden. Reinigen Sie die Linse mit einem sanften Tuch oder einem Wattestäbchen mit Wasser oder Alkohol.
• Lassen Sie die Linse trocknen, ehe Sie das Thermometer wieder verwenden.
• Verwenden Sie zur Reinigung der anderen Teile ein sauberes, feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
• Tauchen Sie das Gerät nie in Wasser oder eine andere Flüssigkeit.
• Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.
• Bewahren Sie das Gerät in einem Zimmer mit einer Temperatur zwischen -20 ^ und +65 ^ auf.

10. Technische Daten

Reichweite.... 0.05-30 m (0.16-98.4 ft)
Genauigkeit ....± 2.0 mm (± 0.08")
Laser .... <1 mW Klasse 2
Wellenlänge 650 nm
Betriebstemperatur.... 0-40 °C (32-104°F)
IP-Schutzart IP54
Stromversorgung .... 2 x 1.5 V AAA-Batterie LR03C (mitgeliefert)
Abmessungen 119 x 37 x 26 mm
Gewicht (mit Batterien) 70 g

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese

Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.
