DEM701 - Telêmetro VELLEMAN - Manual de utilização gratuito

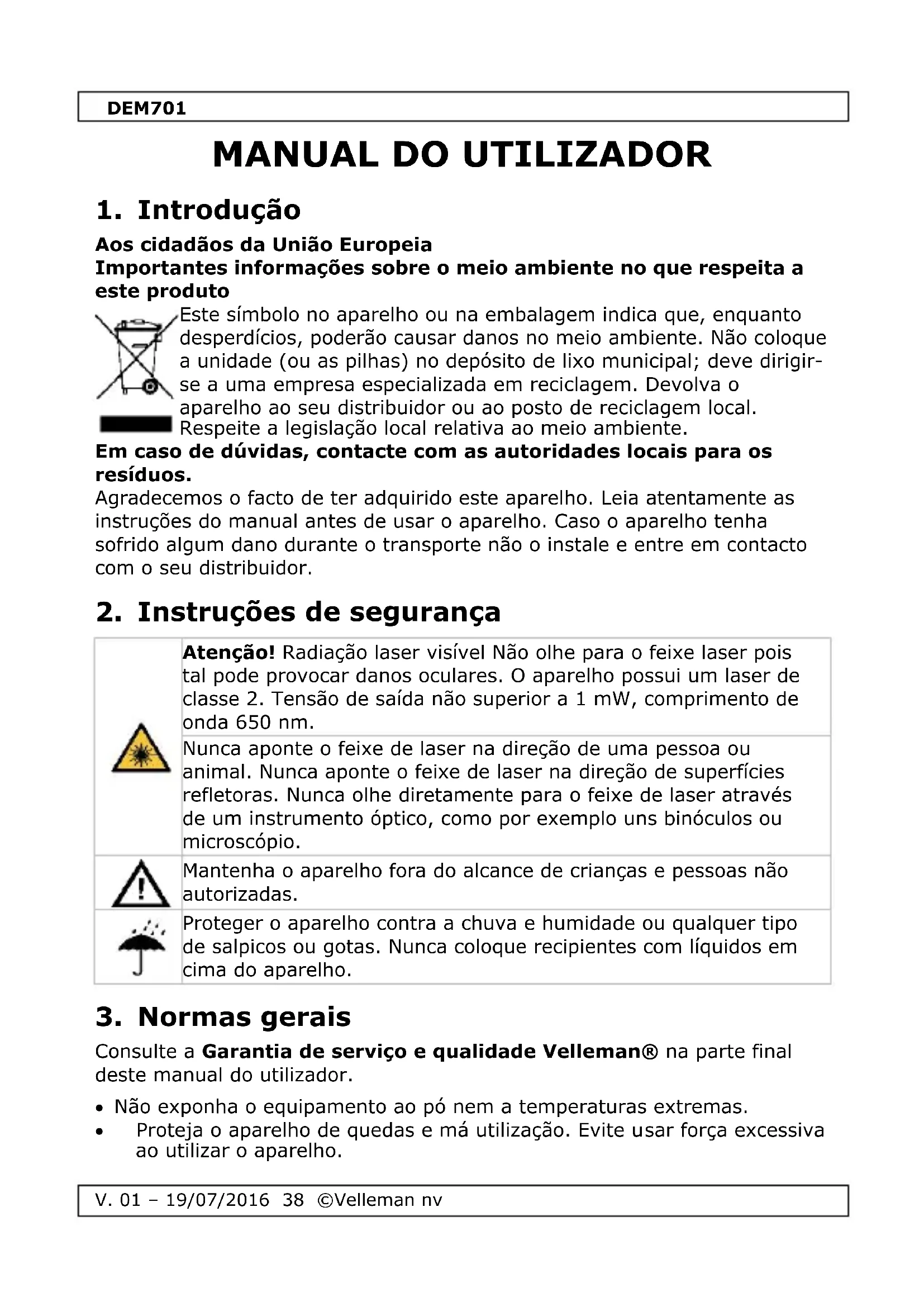

MANUAL DE UTILIZADOR DEM701 VELLEMAN

Aos cidadãos da União Europeia Importantes informações sobre o meio ambiente no que respeita a este produto Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir- se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente. Em caso de dúvidas, contacte com as autoridades locais para os resíduos. Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Atenção! Radiação laser visível Não olhe para o feixe laser pois tal pode provocar danos oculares. O aparelho possui um laser de classe 2. Tensão de saída não superior a 1 mW, comprimento de onda 650 nm. Nunca aponte o feixe de laser na direção de uma pessoa ou animal. Nunca aponte o feixe de laser na direção de superfícies refletoras. Nunca olhe diretamente para o feixe de laser através de um instrumento óptico, como por exemplo uns binóculos ou microscópio.

Mantenha o aparelho fora do alcance de crianças e pessoas não autorizadas.

Proteger o aparelho contra a chuva e humidade ou qualquer tipo de salpicos ou gotas. Nunca coloque recipientes com líquidos em cima do aparelho.

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador. Não exponha o equipamento ao pó nem a temperaturas extremas. Proteja o aparelho de quedas e má utilização. Evite usar força excessiva ao utilizar o aparelho.DEM701

V. 01 – 19/07/2016 39 ©Velleman nv

Familiarize-se com o funcionamento do aparelho antes de o utilizar. Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia. Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente. Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes. Não ligue o aparelho depois de exposto a variações de temperatura. Para evitar danos, espere que o aparelho atinge a temperatura ambiente. As leituras podem ser afetadas se a unidade estiver a funcionar num campo eletromagnético de radiofrequência, mas o desempenho do instrumento não será afetado de forma permanente. Transporte o aparelho na embalagem original. Guarde este manual para posterior consulta.

grande visor LCD escolha entre unidades métricas e imperiais calcula a distância, a área e o volume função de medição contínua função de medição da proposição de Pitágoras desligamento automático / manual

botão de área/voluma

botão para limpar/desligarDEM701

Este aparelho funciona com pilhas, utilizando 2 pilhas de 1.5 V. Substitua-as sempre que aparecer o ícone de pilha fraca. Para substituir as pilhas proceda da seguinte forma:

1. Desligue o aparelho.

Substituir as pilhas com o aparelho ligado pode provocar avarias.

2. Abra o compartimento das pilhas. Para tal, first primeiro empurre no

sítio da seta azul e retire a patilha, depois abra então o compartimento da pilha.

3. Substitua as pilhas gastas por duas pilhas novas de 1.5 V.

4. Fechar o compartimento das pilhas.

Advertência: Nunca perfure as pilhas nem jogá-las no fogo, pois elas podem explodir. Não tente recarregar pilhas não recarregáveis (alcalino). Descarte as pilhas de acordo com as regulamentações locais. Mantenha as pilhas fora do alcance das crianças.

7.1 Utilização básica

1. Mantenha o botão de distância pressionado para ligar o medidor de

2. Pressione o botão das unidades e selecione o unidade pretendida entre

metros (m), pés (ft), polegadas (in), pé-polegada (ftin) ou régua.

3. Aponte o laser na direção do objeto a medir.

4. Pressione o botão de distância para medir a distância. O valor aparece

5. Pressione o botão limpar/desligar para desligar o medidor de distância.

7.2 Apagar a Última Medição

Pressione o botão limpar/desligar para apagar a última medição.DEM701

V. 01 – 19/07/2016 41 ©Velleman nv

7.3 Definir o intervalo de Medição

Pressione o botão de unidades para alternar entre o final (padrão), a frente, e os valores de referência. Use os valores de referência tendo a fivela aberta.

7.4 Medição Simples ou Contínua

1. Pressione o botão de distância para ligar o laser.

2. Aponte o laser na direção do objeto a medir.

3. Pressione o botão de distância para medir a distância. O valor aparece

no visor LCD. Medição Contínua

1. Mantenha o botão de distância pressionado para entrar no modo de

2. Aponte o laser na direção do objeto a medir.

3. Pressione o botão de distância mais uma vez para sair do modo de

1. Pressione o botão de área/volume para entrar no modo de medição da

2. Pressione o botão de distância e meça o comprimento.

3. Pressione o botão de distância e meça a largura.

4. O medidor calcula a área automaticamente. O valor aparece no visor

5. Pressione o botão de área/voluma para sair deste modo.

7.6 Medição de volume

1. Pressione o botão de área/volume duas vezes para entrar no modo de

2. Pressione o botão de distância e meça o comprimento.

3. Pressione o botão de distância e meça a largura.DEM701

V. 01 – 19/07/2016 42 ©Velleman nv

4. Pressione o botão de distância e meça a altura.

6. Pressione o botão de área/voluma para sair deste modo.

8. Mensagens de Erro

Símbolo causa solução possível

a luz em redor do ponto de madição é demasiado forte escolha um ponto de medição com luz envolvente mais fraca

temperatura de funcionamento fora dos limites fazer medições quando a temperatura se encontra entre os 0° C e os 40° C

avarias com o equipamento ligue e desligue o aparelho mais uma vez; contacte o seu fornecedor no caso do problema persistir

9. Limpeza e manutenção

O laser é a parte mais delicada do aparelho e deve estar sempre muito bem limpa. Para tal, use um pano macio ou um bocadinho de algodão com um pouco de água ou álcool. Deixe a lente secar completamente antes de utilizar o aparelho. Limpe as outras partes do aparelho regularmente com um pano húmido sem pêlo. Não utilizar álcool ou dissolventes. Não mergulhe o aparelho em água ou qualquer outro líquido. O utilizador não deverá fazer a manutenção das peças. Contacte o seu distribuidor no caso de necessitar de peças de substituição. O aparelho deve ser guardado a uma temperatura entre –20° C e +65° C (–4° F a +149° F).DEM701

amplitude ........................................ 0.05-30 m (0.16-98.4 ft) precisão ................................................. ± 2.0 mm (± 0.08") laser ............................................................ <1 mW, class 2 comprimento de onda ............................................... 650 nm temperatura de funcionamento .................. 0-40 °C (32-104°F) grau de proteção IP ...................................................... IP54 alimentação ........................... 2 pilhas 1.5 V AAA LR03C (incl.) dimensões ................................................ 119 x 37 x 26 mm peso (com pilhas) ......................................................... 70 g Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.
