GEBRUIKSAANWIJZING DEM701 VELLEMAN

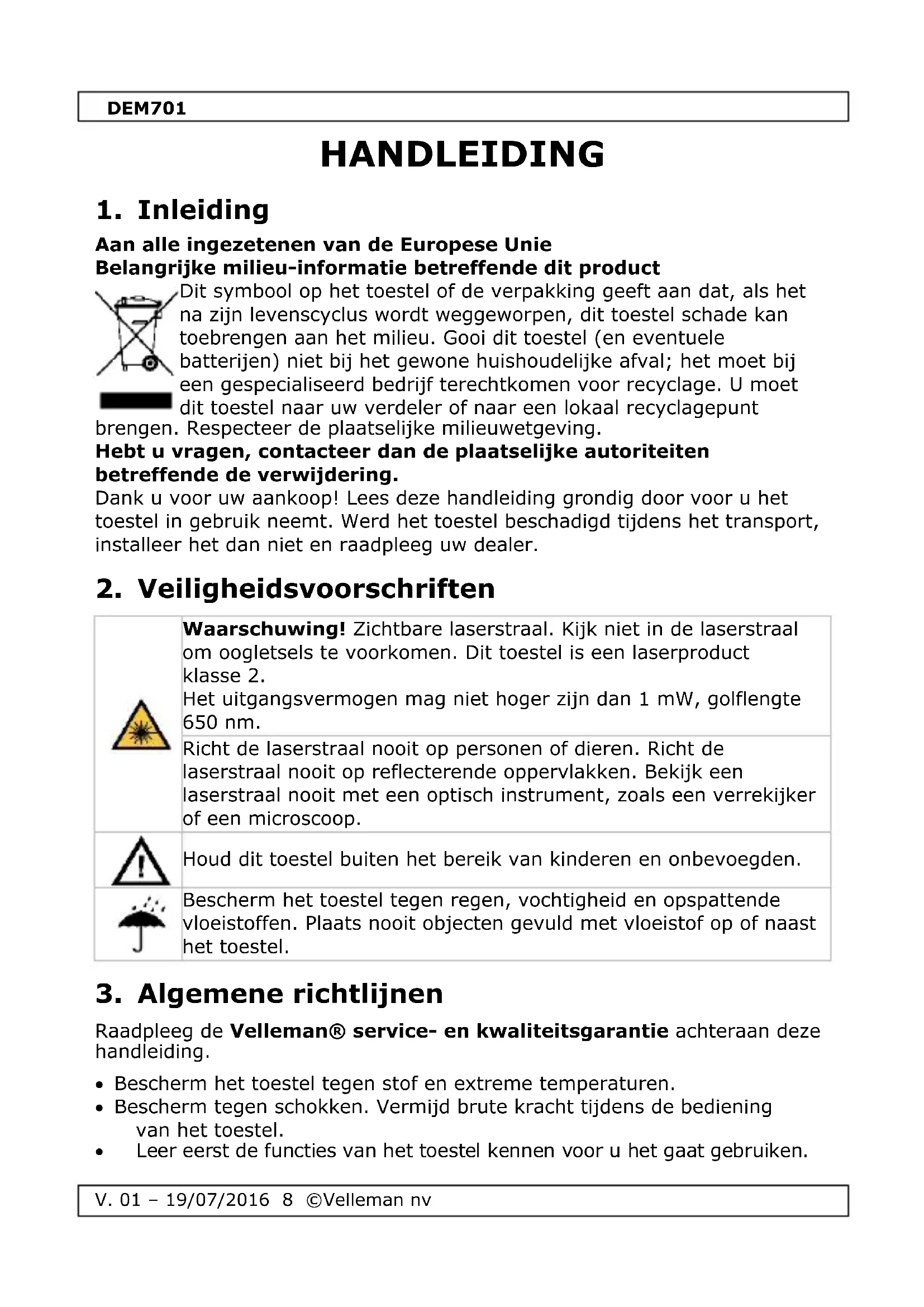

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering. Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Waarschuwing! Zichtbare laserstraal. Kijk niet in de laserstraal om oogletsels te voorkomen. Dit toestel is een laserproduct klasse 2. Het uitgangsvermogen mag niet hoger zijn dan 1 mW, golflengte 650 nm. Richt de laserstraal nooit op personen of dieren. Richt de laserstraal nooit op reflecterende oppervlakken. Bekijk een laserstraal nooit met een optisch instrument, zoals een verrekijker of een microscoop.

Houd dit toestel buiten het bereik van kinderen en onbevoegden.

Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen. Plaats nooit objecten gevuld met vloeistof op of naast het toestel.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding. Bescherm het toestel tegen stof en extreme temperaturen. Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel. Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.DEM701

V. 01 – 19/07/2016 9 ©Velleman nv

Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het toestel. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie. Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik. De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden. Schakel het toestel niet onmiddellijk in nadat het werd blootgesteld aan temperatuurschommelingen. Om beschadiging te vermijden, moet u wachten tot het toestel de kamertemperatuur heeft bereikt. Elektromagnetische velden en radiofrequenties kunnen de uitlezing beïnvloeden. De werking van het toestel zal echter niet permanent verstoord worden. Gebruik de oorspronkelijke verpakking tijdens het transport. Bewaar deze handleiding voor verdere raadpleging.

groot LCD-display keuze tussen metrische en Anglo-Amerikaanse maateenheden afstand-, oppervlakte- en volumemetingen continue meting Pythagorasfunctie automatische / manuele uitschakeling

Dit toestel functioneert met 2 x 1.5 V-batterijen. Vervang de batterijen wanneer de lege batterij-indicator verschijnt. Om de batterijen te vervangen, gaat u als volgt te werk:

1. Schakel het toestel uit.

Bij het vervangen van de batterij van een ingeschakeld toestel, kunnen zich storingen voordoen.

2. Open het batterijvak. Druk eerst op de blauwe pijl en verwijder de

riemclip. Open vervolgens het batterijdeksel.

3. Vervang de batterijen door nieuwe 1.5 V-batterijen

4. Sluit het batterijvak.

Waarschuwing: U mag batterijen nooit doorboren of in het vuur gooien (explosiegevaar). Herlaad geen alkalinebatterijen. Gooi batterijen weg volgens de plaatselijke milieuwetgeving. Houd batterijen buiten het bereik van kinderen.

1. Houd de afstandsknop ingedrukt om het toestel in te schakelen.

2. Houd de eenheidsknop ingedrukt en selecteer de gewenste

meeteenheid (meter (m), voet (ft), inch (in), voet-inch (ftin) of liniaal).

3. Richt de laser naar het voorwerp dat u wilt meten.

4. Druk op de afstandsknop om de afstand te meten. De waarde

verschijnt op de display.

5. Houd de knop wissen/uitschakelen ingedrukt, om het toestel uit te

7.2 De laatst gemeten waarde wissen

Druk op knop wissen/uitschakelen, om de laatst gemeten waarde te wissen.DEM701

V. 01 – 19/07/2016 11 ©Velleman nv

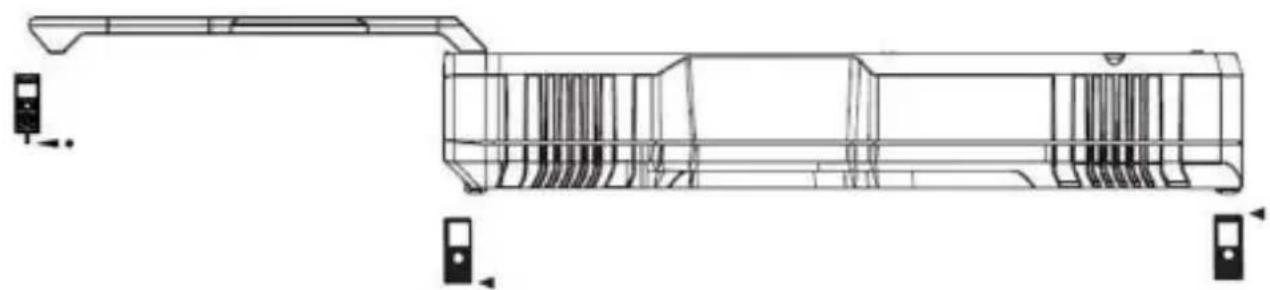

7.3 Het referentiepunt instellen

Druk op de eenheidsknop om tussen een referentiepunt vanaf de achterkant (standaard ingesteld), de voorkant het verwijderbare eindstuk te schakelen. Draai de riemclip om het toestel met het verwijderbare eindstuk te gebruiken.

1. Druk op de afstandsknop om de laser in te schakelen.

2. Richt de laser naar het voorwerp dat u wilt meten.

3. Druk op de afstandsknop om de afstand te meten. De waarde

verschijnt op de display. Continue meting

1. Houd de afstandsknop ingedrukt om naar de continue meetmodus te

2. Richt de laser naar het voorwerp dat u wilt meten.

3. Druk nogmaals op de afstandsknop om de modus voor continue

7.5 Oppervlaktemeting

1. Druk op de knop oppervlakte/volume, om naar de modus voor

oppervlaktemeting te schakelen.

2. Druk op de afstandsknop en meet de lengte.

3. Druk op de afstandsknop en meet de breedte.

4. Het toestel berekent automatisch de oppervlakte. De waarde verschijnt

5. Druk op de knop oppervlakte/volume, om de modus te verlaten.DEM701

1. Druk tweemaal op de knop oppervlakte/volume, om naar de modus

voor oppervlakte-/volumemeting te schakelen.

2. Druk op de afstandsknop en meet de lengte.

3. Druk op de afstandskop en meet de breedte.

4. Druk op de afstandsknop en meet de hoogte.

5. Het toestel berekent automatische het volume. De waarde verschijnt

6. Druk op de knop oppervlakte/volume, om de modus te verlaten.

symbool oorzaak mogelijke oplossing

signaal te zwak of te sterk meet de afstand opnieuw

omgevingslicht te helder kies een meetpunt met een zwakker omgevingslicht

werktemperatuur buiten het meetbereik voer metingen uit bij een omgevingstemperatuur tussen 0 °C en 40 °C

hardwarefout schakel het toestel uit en opnieuw in; contacteer uw dealer indien u het probleem niet kunt oplossen

9. Reiniging en onderhoud

De laser is het meest delicate onderdeel van het toestel en moet altijd proper gehouden worden. Reinig met een zachte doek of wattenstaafje gedrenkt in een beetje water of ontsmettingsalcohol. Laat de lens drogen alvorens u het toestel opnieuw gebruikt. Maak de andere onderdelen regelmatig schoon met een vochtige, niet- pluizende doek. Gebruik geen alcohol of solventen. Dompel het toestel nooit onder in water of een andere vloeistof. De gebruiker mag geen onderdelen vervangen. Bestel eventuele reserveonderdelen bij uw dealer. Bewaar het toestel in een ruimte met een temperatuur tussen –20 °C en +65 °C.DEM701

bereik ............................................. 0.05-30 m (0.16-98.4 ft) nauwkeurigheid ....................................... ± 2.0 mm (± 0.08") laser .......................................................... <1 mW, klasse 2 golflengte ................................................................ 650 nm werktemperatuur ..................................... 0-40 °C (32-104°F) IP-norm ...................................................................... IP54 voeding.................... 2 x 1.5 V AAA-batterij LR03C (meegelev.) afmetingen ............................................... 119 x 37 x 26 mm gewicht (met batterij) ................................................... 70 g Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving. © AUTEURSRECHT Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.DEM701
