ABSLS 60 - Chargeur de piles Absaar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de batterie professionnel avec aide au démarrage
Marque	Absaar
Modèle	ABSLS 60
Courant de charge max.	60 Ampères
Courant de démarrage max.	540 Ampères
Tensions de charge	6 V, 12 V, 24 V sélectionnable
Types de batteries compatibles	Plomb-acide, AGM
Affichage numérique	Tension et courant de charge
Minuterie intégrée	Oui, réglable en heures (modèle SLS)
Télécommande câblée	Pour l'aide au démarrage
Protection	Disjoncteur, protection thermique, fusible anti-inversion de polarité
Alimentation	230 V AC, 50 Hz
Boîtier	Métallique robuste avec revêtement par pulvérisation
Accessoires inclus	Poignée, support, deux roues, câbles avec pinces, fusibles de rechange
Entretien	Vérifier le niveau d'électrolyte, nettoyer les pôles, appliquer de la graisse
Sécurité	Ne pas utiliser à l'intérieur sans ventilation, éviter flammes et étincelles, tenir à l'écart des enfants
Garantie	2 ans contre les défauts de fabrication ou de matériau

FOIRE AUX QUESTIONS - ABSLS 60 Absaar

Comment charger une batterie avec l'ABSLS 60 ?

Connectez d'abord la pince rouge au pôle positif de la batterie, puis la pince noire au pôle négatif. Branchez le chargeur sur une prise 230 V. Sélectionnez la tension appropriée (6, 12 ou 24 V) avec le commutateur, puis réglez le courant de charge souhaité. Surveillez le processus : une fois la batterie chargée (tension de 14,4 V pour une batterie 12 V ou courant inférieur à 500 mA), mettez le chargeur hors tension et débranchez les pinces dans l'ordre inverse.

Comment utiliser la fonction d'aide au démarrage ?

Connectez les pinces aux bornes de la batterie du véhicule. Sélectionnez la tension correcte. Branchez le chargeur et placez le commutateur de mode sur 'Aide au démarrage'. Pour la série SLS, réglez le courant sur le niveau 6. Appuyez sur le bouton de la télécommande câblée tout en démarrant le moteur. Relâchez le bouton dès que le moteur démarre. Si le démarrage échoue, attendez 3 à 5 minutes pour que le disjoncteur refroidisse avant de réessayer.

Quelle est la capacité de batterie maximale recommandée ?

Pour l'ABSLS 60, la capacité de batterie recommandée varie selon le réglage du courant. Par exemple, au réglage 1 (0,5 A), utilisez une batterie de moins de 5 Ah ; au réglage 4 (20 A), jusqu'à 200 Ah ; au réglage 6 (60 A), jusqu'à 620 Ah. Consultez le tableau de la notice pour les valeurs exactes.

Le chargeur s'arrête-t-il automatiquement ?

Non, les modèles SL et SLS n'ont pas d'arrêt automatique en fin de charge. Vous devez surveiller le processus et débrancher manuellement. Le modèle SLS dispose d'une minuterie réglable qui peut couper l'alimentation après une durée définie, mais il est recommandé de ne pas laisser le chargeur branché sans surveillance.

Que faire si le disjoncteur se déclenche ?

Patientez au moins 2 minutes pour le refroidissement, puis appuyez sur le disjoncteur pour le réinitialiser jusqu'à ce qu'il s'enclenche. Si le problème persiste, vérifiez la batterie et les connexions. En cas d'inversion de polarité, le fusible interne peut sauter ; remplacez-le par un fusible de rechange fourni.

Puis-je charger des batteries non rechargeables ?

Non, n'essayez jamais de charger des piles primaires non rechargeables. Cela pourrait provoquer une fuite, une surchauffe ou une explosion. Utilisez uniquement des batteries au plomb-acide ou AGM rechargeables.

Comment entretenir la batterie pour prolonger sa durée de vie ?

Vérifiez le niveau d'électrolyte une fois par mois et ajoutez de l'eau distillée si nécessaire. Nettoyez les pôles pour éviter la sulfatation et appliquez un peu de graisse. Si le véhicule est peu utilisé, rechargez la batterie régulièrement pour compenser l'autodécharge.

Puis-je utiliser le chargeur à l'intérieur ?

Oui, mais uniquement dans un endroit bien ventilé car des gaz explosifs peuvent se dégager. Ne placez pas le chargeur à proximité de flammes ou d'étincelles. Ne l'exposez pas à la pluie ou à l'humidité.

Que faire en cas de contact avec l'électrolyte de la batterie ?

Lavez immédiatement et abondamment la zone touchée à l'eau froide. Si de l'acide pénètre dans les yeux, rincez-les avec une grande quantité d'eau et consultez un médecin d'urgence.

Comment obtenir des pièces de rechange ?

Contactez votre revendeur ou un centre de service agréé Absaar. Le chargeur est fourni avec des fusibles de rechange. Veillez à utiliser des pièces d'origine pour garantir la sécurité.

MODE D'EMPLOI ABSLS 60 Absaar

Instructions de Service - Chargeur de Batterie Professionnel avec Aide au Démarrage

Prière de lire absolument les présentes instructions et les conseils avant chaque utilisation de l'appareil.

Importante:

FR Explication des Avertissements:

FR Pour une utilisation à l'intérieur. Ne pas exposer à la pluie !

AVERTISSEMENT: Gaz explosifs. Évitez les flammes et les étincelles !

Veillez à une ventilation appropriée pendant la charge.

Débranchez l'équipement avant de brancher ou débrancher les connexions à la batterie.

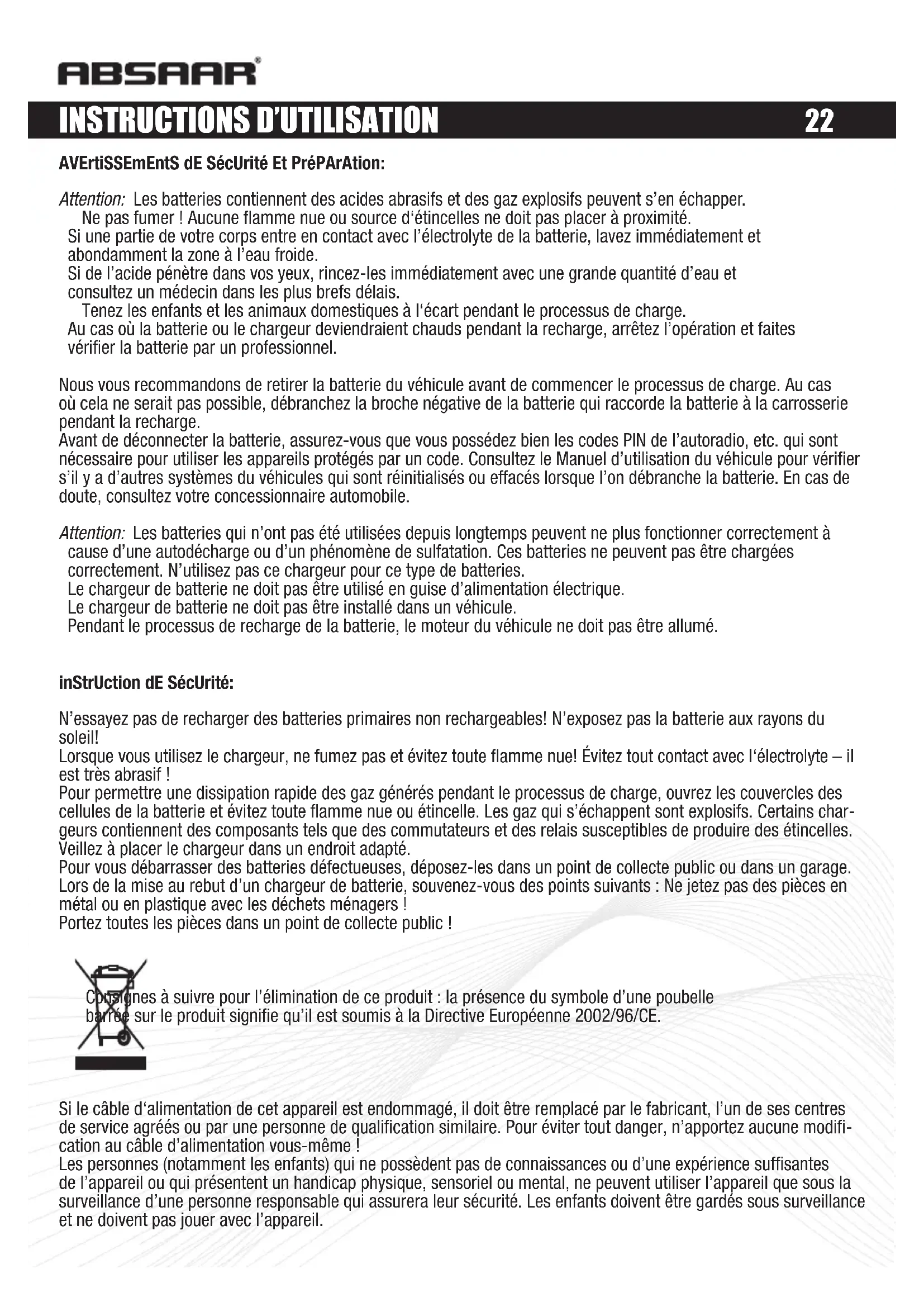

Avertissements de sécurité et préparation:

Attention: Les batteries contiennent des acides abrasifs et des gaz explosifs peuvent s'en échapper.

Ne pas fumer ! Aucune flamme nue ou source d'étincelles ne doit être placée à proximité.

Si une partie de votre corps entre en contact avec l'électrolyte de la batterie, lavez immédiatement et abondamment la zone à l'eau froide.

Si de l'acide pénètre dans vos yeux, rincez-les immédiatement avec une grande quantité d'eau et consultez un médecin dans les plus brefs délais.

Tenez les enfants et les animaux domestiques à l'écart pendant le processus de charge.

Au cas où la batterie ou le chargeur deviendraient chauds pendant la recharge, arrêtez l'opération et faites vérifier la batterie par un professionnel.

Nous vous recommandons de retirer la batterie du véhicule avant de commencer le processus de charge. Au cas où cela ne serait pas possible, débranchez la broche négative de la batterie qui raccorde la batterie à la carrosserie pendant la recharge.

Avant de déconnecter la batterie, assurez-vous que vous possédez bien les codes PIN de l'autoradio, etc. qui sont nécessaires pour utiliser les appareils protégés par un code. Consultez le Manuel d'utilisation du véhicule pour vérifier s'il y a d'autres systèmes du véhicule qui sont réinitialisés ou effacés lorsque l'on débranche la batterie. En cas de doute, consultez votre concessionnaire automobile.

Attention: Les batteries qui n'ont pas été utilisées depuis longtemps peuvent ne plus fonctionner correctement à cause d'une autodécharge ou d'un phénomène de sulfatation. Ces batteries ne peuvent pas être chargées correctement. N'utilisez pas ce chargeur pour ce type de batteries.

Le chargeur de batterie ne doit pas être utilisé en guise d'alimentation électrique.

Le chargeur de batterie ne doit pas être installé dans un véhicule.

Pendant le processus de recharge de la batterie, le moteur du véhicule ne doit pas être allumé.

Instruction de sécurité:

N'essayez pas de recharger des batteries primaires non rechargeables! N'exposez pas la batterie aux rayons du soleil!

Lorsque vous utilisez le chargeur, ne fumez pas et évitez toute flamme nue! Évitez tout contact avec l'électrolyte – il est très abrasif !

Pour permettre une dissipation rapide des gaz générés pendant le processus de charge, ouvrez les couvercles des cellules de la batterie et évitez toute flamme nue ou étincelle. Les gaz qui s'échappent sont explosifs. Certains chargeurs contiennent des composants tels que des commutateurs et des relais susceptibles de produire des étincelles. Veillez à placer le chargeur dans un endroit adapté.

Pour vous débarrasser des batteries défectueuses, déposez-les dans un point de collecte public ou dans un garage.

Lors de la mise au rebut d'un chargeur de batterie, souvenez-vous des points suivants : Ne jetez pas des pièces en métal ou en plastique avec les déchets ménagers !

Portez toutes les pièces dans un point de collecte public !

Consignes à suivre pour l'élimination de ce produit : la présence du symbole d'une poubelle barrée sur le produit signifie qu'il est soumis à la Directive Européenne 2002/96/CE.

Si le câble d'alimentation de cet appareil est endommagé, il doit être remplacé par le fabricant, l'un de ses centres de service agréés ou par une personne de qualification similaire. Pour éviter tout danger, n'apportez aucune modification au câble d'alimentation vous-même !

Les personnes (notamment les enfants) qui ne possèdent pas de connaissances ou d'expérience suffisantes de l'appareil ou qui présentent un handicap physique, sensoriel ou mental, ne peuvent utiliser l'appareil que sous la surveillance d'une personne responsable qui assurera leur sécurité. Les enfants doivent être gardés sous surveillance et ne doivent pas jouer avec l'appareil.

Conditions de garantie:

1) La garantie couvre tous les défauts de fabrication ou de matériau. Le fabricant garantit le remplacement gratuit (des pièces ou du produit tout entier) pendant deux ans à compter de la date d'achat. Seuls les frais d'expédition sont à la charge du client. 2) Les demandes d'application de la garantie ne seront acceptées que si elles sont accompagnées d'une preuve d'achat (facture ou ticket de caisse). 3) La garantie ne couvre pas les réparations s'avérant nécessaires suite à un accident, un démontage inapproprié, des dommages dus à une chute ou des coups, une utilisation incorrecte ou le raccordement à une tension d'alimentation supérieure à celle indiquée. 4) La garantie n'englobe en aucun cas de droit à dommages et intérêts et/ou remboursement.

En cas de dommage:

Veuillez contacter votre revendeur.

1. Présentation des appareils

Type SL 30 Courant de charge max. 30 Amp. Aide au démarrage 330 Amp. Type SL 40 Courant de charge max. 40 Amp. Aide au démarrage 500 Amp. Type SLS 60 Courant de charge max. 60 Amp. Aide au démarrage 540 Amp. Type SLS 80 Courant de charge max. 80 Amp. Aide au démarrage 600 Amp.

Caractéristiques des séries SI et SIS

• Possibilité de sélectionner la charge des batteries 6, 12 et 24 V.
• Fonction d'aide au démarrage jusqu'à 600 A.
• Indication numérique du courant et de la tension de charge.
• Télécommande câblée pour l'aide au démarrage du moteur.
• Les chargeurs SLS permettent de régler la durée du processus de charge via une minuterie ; une fois le processus de charge terminé, le chargeur doit rester branché à la batterie.
• Boîtier métallique solide, doté d'un revêtement par pulvérisation.
• Compatible pour la charge des batteries au plomb-acide et AGM.

2. Commutateur de sélection de IA tension 6 v / 12 v / 24 v

Le commutateur de sélection 6 Volt / 12 Volt / 24 Volt vous permet de charger des batteries de 6 Volt, 12 Volt ou 24 Volt. La tension de la batterie que vous souhaitez charger doit correspondre à la tension du chargeur de batterie. Dans le cas contraire, ne connectez pas le chargeur à la

batterie. Le fait de raccorder une batterie au chargeur alors que les tensions ne correspondent pas endommagera la batterie.

Vérifiez la tension de la batterie avant de commencer le processus de charge. Les batteries à 3 cellules ont généralement une tension nominale de 6 V ; les batteries à 6 cellules ont généralement une tension nominale de 12 V ; les batteries à 12 cellules ont généralement une tension nominale de 24 V.

3. Commutateur de sélection du courant

Régles le commutateur de sélection du courant de sorte que le courant de charge soit compatible avec la batterie que vous voulez charger. Les capacités de batteries maximum recommandées suivantes ne doivent pas être dépassées (valeurs orientatives recommandées).

Courant de CHARGE maximum (ampère RMS) – capacité de batterie recommandée

Type SL 30 SL 40 SL 60 SL 80 Amp C(Ah) Amp C(Ah) Amp C(Ah) Amp C(Ah)

	Réglage	1	2,5	<25	1	<10	1	<10	0,5	<5
	2	10	<100	7	<70	4	<40	0,7	<7
	3	20	<200	25	<250	9	<90	1	<10
	4	30	<320	40	<380	20	<200	4	<40
	5		33	<330	20	<200
	6		60	<620	80	<850
	Réglage	1	2,5	<25	1	<10	2	<20	2	<20
	2	8	<80	7	<70	6	<60	7	<70
	3	18	<180	21	<210	12	<120	14	<140
	4	30	<320	35	<380	22	<220	28	<280
	5		33	<330	42	<420
	6		60	<620	80	<850
	Réglage	1	7	<70	2	<20	4	<40	14	<140
	2	14	<140	9	<90	9	<90	21	<210
	3	21	<210	19	<190	14	<140	26	<260
	4	28	<300	28	<320	19	<190	34	<340
	5		26	<260	40	<400
	6		43	<500	53	<600

4. Sélection du mode de fonctionnement

Serie 6LS Appareil etelu (0) Aucune limite de durée de charge Limite de durée de charge Aide au démarrage 888 AMP VOLT

Serie SL

de 1 à 4

• Commutateur de sélection de courant positionné • Aide au démarrage

Attention : Avant de lancer un processus de charge, vérifiez que vous avez réglé la tension de charge appropriée pour votre batterie. Réglez le commutateur de sélection du mode de fonctionnement sur la position voulue avant de lancer le processus de charge. Pour la série SL, le commutateur de sélection du mode de fonctionnement correspond au commutateur de sélection du courant.

5. Voltampèremètre numérique

Les séries SL et SLS sont dotées d'un dispositif à bascule tension / courant numérique.

Le dispositif tension/ampérage intégré vous permet de contrôler à tout moment l'état de charge du courant de votre batterie. Basculez entre la tension et l'ampérage pour savoir si la batterie a atteint la tension / le courant de charge souhaité(e). Lorsqu'elle atteint une tension de 7,2 V (batterie de 6 Volt), 14,4 V (batterie de 12 Volt) ou 28,8 V (batterie de 24 Volt) ou si le courant de charge est inférieur à < 500 mA, votre batterie est entièrement chargée. Le courant de charge fourni à la batterie et la durée de charge dépendent de l'état de la batterie. C'est pourquoi le courant de charge ne sera jamais constant tout au long du processus de charge mais diminuera progressivement au fur et à mesure que le niveau de charge augmentera. En cas de connexion du chargeur à une batterie vide, le courant de charge sera élevé. Tant que le niveau de charge augmente, le courant de charge diminue.

6. Minuterie (chargeur de IA série SIS)

La miniaterie intégrée pour temps déminé écolé, le

permet d'éteindre automatiquement le chargeur au bout du

temps défini. Cela signifie que le processus de charge ne doit pas être arrêté manuellement. Une batterie d'une capacité compatible avec le chargeur et déchargée à 50 % peut être entièrement rechargée au bout de 8 à 10 heures. Réglez la durée de charge souhaitée (heures) en tournant le bouton. Une fois le

temps déterminé écoulé, le chargeur s'éteint.

7. Mise en marche

• Avant de mettre l'appareil sous tension, vous devez déterminer le réglage du courant requis.
• Connectez la pince positive (câble rouge) du chargeur au pôle positif de la batterie.
• Connectez la pince négative (câble noir) du chargeur au pôle négatif de la batterie.
• Branchez le cordon d'alimentation à une prise murale de 230 V.
• Réglez la tension de charge souhaitée (6 / 12 / 24 V)
• Réglez le courant de charge sur la valeur souhaitée et mettez le chargeur sous tension.

Une batterie vide nécessite environ 5 à 10 heures pour se recharger. La durée de charge dépend de l'état de la batterie.

ATTENTION : les chargeurs des séries SL et SLS n'ont pas de contrôle de charge automatique; une fois le processus de charge terminé, ils ne s'éteignent pas automatiquement. Il est par conséquent nécessaire de surveiller le processus de charge pour mettre le chargeur hors tension et le débrancher de la batterie lorsque celle-ci est entièrement chargée. Si vous laissez l'appareil branché à la batterie trop longtemps, cela risque d'endommager la batterie. Les chargeurs SLS ont une minuterie qui permet de mettre l'appareil hors tension une fois le temps défini écoulé (heures). Nous vous recommandons d'utiliser cette fonction.

Instructions d'utilisation

Lorsque le processus de charge est terminé :

• Mettez le chargeur hors tension. • Débranchez le cordon d'alimentation de la prise murale. - Déconnectez la pince négative (câble noir) du chargeur du pôle négatif de la batterie. - Déconnectez la pince positive (câble rouge) du chargeur du pôle positif de la batterie.

8. Aide au démarrage

Les chargeurs des séries SL et SLS sont dotés de la fonction d'aide au démarrage. Si le moteur de votre véhicule ne démarre pas, vous pouvez utiliser cette fonction pour aider le moteur à démarrer et reprendre rapidement la route. Pour aider votre moteur à démarrer :

• Connectez les pinces du chargeur aux pôles de la batterie du véhicule en respectant la polarité. Vérifiez que le contact électrique se fait correctement.
• Réglez le commutateur de sélection de la tension selon la tension nominale de la batterie.
• Branchez l'appareil à la prise murale et réglez le commutateur de sélection de mode sur la position « Aide au démarrage ».
• Réglez le commutateur de sélection du courant sur le niveau 6 (pour la série SLS uniquement).
• Pour aider le moteur du véhicule à démarrer, appuyez sur le bouton de la télécommande câblée et démarrez le moteur en même temps.
• Lorsque le moteur du véhicule a démarré, relâchez le bouton de la télécommande.
• Si l'aide au démarrage du moteur a échoué, le disjoncteur intégré se relâche au bout de 30 secondes environ.
• Après avoir refroidi pendant 3 à 5 minutes, le disjoncteur peut être à nouveau enfoncé et vous pouvez recommencer la procédure ci-dessus. Si nécessaire, vérifiez les systèmes électriques et le système d'allumage du véhicule.
• Consultez également le manuel d'utilisation de votre véhicule.
• Nous vous recommandons de pré-charger d'abord la batterie pendant 5 à 10 minutes environ

9. Installation de la poignée, du support et des roues

Le chargeur est fourni avec une poignée, un support et deux roues. Assurez-vous de monter correctement ces accessoires lors de l'assemblage.

dans le trou de fixation.

1. Installez le support en bas de l'appareil à l'aide des 2 vis à tôle.

on. des 2 vis à tôle. BESAR BATTERY CHARGER SL 30 AMP

1. Tirez la poignée vers le haut
2. Fixez la poignée à droite et

Installation des roues :

Insérez la vis intérieure filetée dans la roue.

Placez la rondelle de 10 mm sur la vis.

Insérez la vis avec la roue dans le boîtier et fixez-la avec la rondelle en étoile et l'écrou.

10. Fusibles

Si le disjoncteur se relâche en cas de surcharge, enfoncez à nouveau le disjoncteur jusqu'à ce qu'il se clipse dans sa position.

Remarque : patientez au moins 2 minutes avant d'essayer de réinitialiser le disjoncteur (temps de refroidissement nécessaire).

Tous les chargeurs sont équipés d'un circuit de sécurité thermique supplémentaire. Ce circuit de sécurité thermique protège le chargeur d'une surcharge ou d'une surchauffe extrêmes dues à une utilisation inappropriée. Dans ce cas, le chargeur s'éteint automatiquement et se rallume après avoir refroidi pendant 10 à 15 minutes environ.

En inversant la polarité, le fusible saute et doit être remplacé. Vous pouvez le trouver derrière le couvercle du support de fusibles noir sur le panneau arrière de l'appareil. L'appareil est fourni avec des fusibles de rechange.

Le chargeur peut également s’éteindre si la batterie est entièrement déchargée et exige un courant de charge très élevé. Si votre appareil est doté d’un commutateur de sélection du courant, commencez le processus de charge sur le niveau 1 ou 2. Au bout de 30 minutes environ, vous pouvez augmenter le courant de charge.

11. Gardez votre batterie en bon état

Vous pouvez considérablement prolonger la durée de vie de la batterie en suivant les conseils suivants : Vérifiez le niveau de l'électrolyte une fois par mois et, si nécessaire, ajoutez de l'eau distillée. Vous pouvez contrôler l'état de charge avec un densitomètre. Ne laissez pas les pôles de la batterie se sulfater. Nettoyez régulièrement les pôles et appliquez un peu de graisse. Si vous ne parcourez que des courts trajets ou si vous circulez en ville, votre batterie reste bien chargée. Si vous utilisez rarement votre véhicule, la batterie s'auto-décharge. Aussi, vous devez vérifier régulièrement l'état de charge optimal de votre batterie pour lui assurer une longue durée de vie. Un entretien régulier se traduit par des économies.
