| Type de produit | Caméra de voiture (dashcam) double vue |
| Marque | Xblitz |
| Modèle | S3 Duo |
| Processeur | JL5603 |
| Capteur | SC2336 |
| Résolution caméra avant | Full HD 1920x1080 |
| Résolution caméra arrière | VGA 640x480 |
| Angle de vision | 140° |
| Écran | 2,45 pouces |
| Ouverture | f/2.0 |
| Mémoire supportée | Carte Micro SD jusqu'à 64 Go (classe 10 ou supérieure) |
| Format d'enregistrement | MOV |
| Alimentation | DC 5V, 1.5A (chargeur allume-cigare inclus) |
| Dimensions (sans poignée) | 75 x 43 x 22 mm |
| Poids | 83 g |
| Fonctions principales | Double caméra, enregistrement en boucle, HDR, détection de mouvement, capteur G, horodateur, mode parking, enregistrement audio |
| Entretien et nettoyage | Nettoyer l'objectif avec un chiffon doux et sec, sans détergents ni produits chimiques. Débrancher avant nettoyage. |
| Sécurité | Ne pas démonter, utiliser uniquement les accessoires d'origine, respecter les températures de fonctionnement (0°C à 35°C). |
| Pièces détachées et réparabilité | Contacter le service après-vente via www.xblitz.pl. Garantie 24 mois. |
| Informations générales | Caméra avant avec support ventouse, caméra arrière IP67, câble AV, chargeur, lecteur de carte. |
FOIRE AUX QUESTIONS - S3 Duo Xblitz
Questions des utilisateurs sur S3 Duo Xblitz
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice S3 Duo - Xblitz et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil S3 Duo de la marque Xblitz.

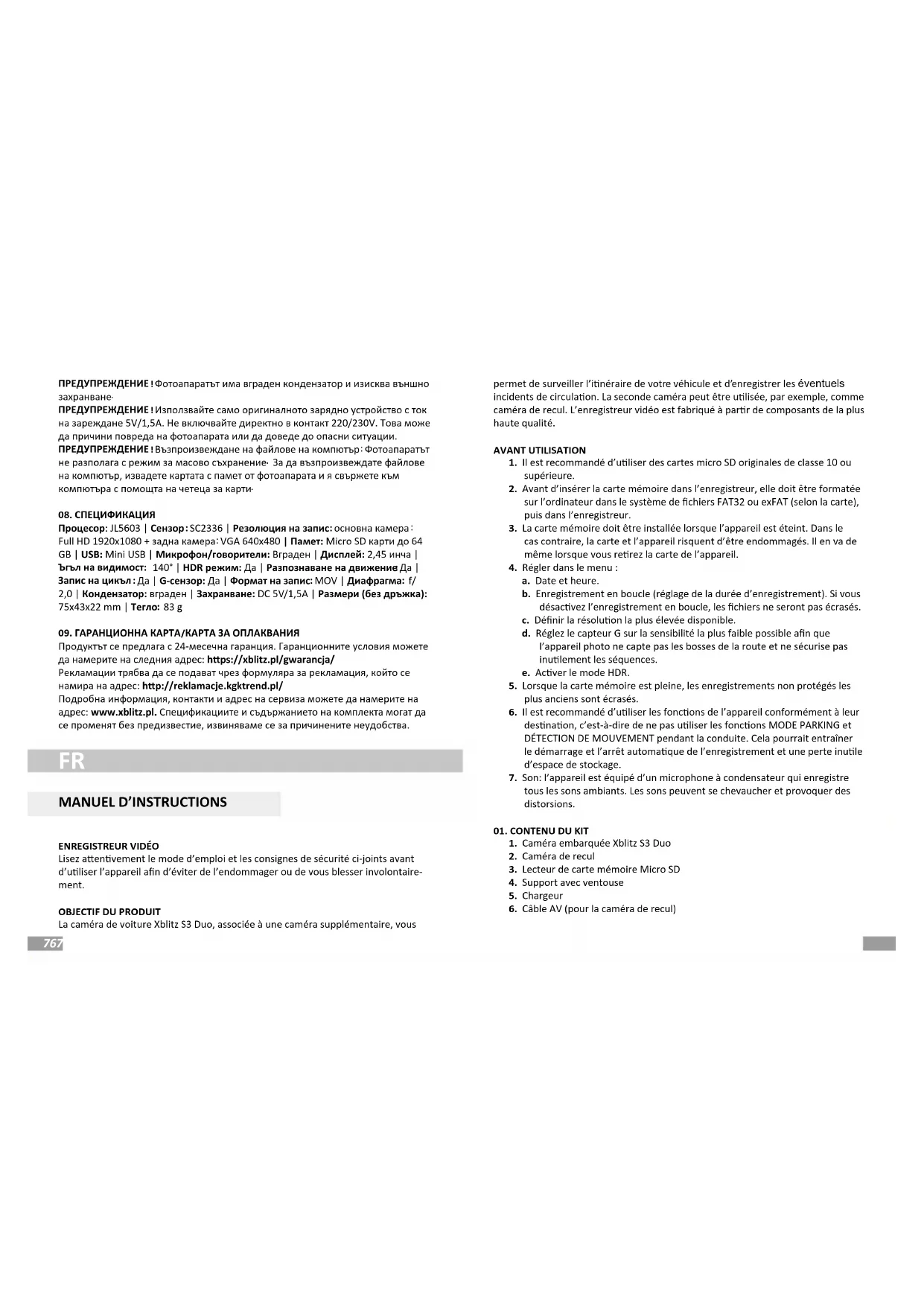

MODE D'EMPLOI S3 Duo Xblitz
Lisez attentivement le mode d'emploi et les consignes de sécurité ci-joints avant d'utiliser l'appareil afin d'éviter de l'endommager ou de vous blesser involontairement.
Objectif du produit
La caméra de voiture Xblitz S3 Duo, associée à une caméra supplémentaire, vous
permet de surveiller l'itinéraire de votre véhicule et d'enregistrer les éventuels incidents de circulation. La seconde caméra peut être utilisée, par exemple, comme caméra de recul. L'enregistreur vidéo est fabriqué à partir de composants de la plus haute qualité.
Avant utilisation
- Il est recommandé d'utiliser des cartes micro SD originales de classe 10 ou supérieure.
- Avant d'insérer la carte mémoire dans l'enregistreur, elle doit être formatée sur l'ordinateur dans le système de fichiers FAT32 ou exFAT (selon la carte), puis dans l'enregistreur.
- La carte mémoire doit être installée lorsque l'appareil est éteint. Dans le cas contraire, la carte et l'appareil risquent d'être endommagés. Il en va de même lorsque vous retirez la carte de l'appareil.
- Régler dans le menu :
a. Date et heure. b. Enregistrement en boucle (réglement de la durée d'enregistrement). Si vous désactivez l'enregistrement en boucle, les fichiers ne seront pas écrasés. c. Définir la résolution la plus élevée disponible. d. Réglez le capteur G sur la sensibilité la plus faible possible afin que l'appareil photo ne capte pas les bosses de la route et ne sécurise pas inutilement les séquences. e. Activer le mode HDR.
- Lorsque la carte mémoire est pleine, les enregistrements non protégés les plus anciens sont écrasés.
- Il est recommandé d'utiliser les fonctions de l'appareil conformément à leur destination, c'est-à-dire de ne pas utiliser les fonctions MODE PARKING et DÉTECTION DE MOUVEMENT pendant la conduite. Cela pourrait entraîner le démarrage et l'arrêt automatique de l'enregistrement et une perte inutile d'espace de stockage.
- Son : l'appareil est équipé d'un microphone à condensateur qui enregistre tous les sons ambiants. Les sons peuvent se chevaucher et provoquer des distorsions.
Contenu du KIT
- Caméra embarquée Xblitz S3 Duo
- Caméra de recul
- Lecteur de carte mémoire Micro SD
- Support avec ventouse
- Chargeur
- Câble AV (pour la caméra de recul)
- Instructions
VOIR FIGURE A
- Touche Menu/Mode
- Bouton UP
- Bouton bas
- Touche POWER/RECORD
- Haut-parleur
- Lentille
- Fente pour carte mémoire Micro SD
- Port AV (pour la connexion de la caméra arrière)
- Port mini USB
- Bouton RESET
- Poignée réglable sur 360°
1. Puissance
Pour allumer ou éteindre l'appareil photo, maintenez le bouton enfoncé pendant environ 3 secondes. Une brève pression sur la touche permet d'activer ou de désactiver l'enregistrement vidéo ou de réveiller l'écran à partir de la fonction d'économiseur d'écran.
2. Menu/mode
Une pression prolongée permet d'ouvrir le menu contextuel (si, en même temps, la caméra n'enregistre pas d'image). Des pressions plus longues permettent de passer aux modes vidéo/photo et à l'affichage des fichiers. En mode MENU et navigation
fonctionne comme une touche d'annulation. Une brève pression sur la touche pendant l'enregistrement vidéo protège le fichier en cours d'enregistrement contre l'écrasement.
3. DOWN
En mode de navigation dans les fichiers, une pression sur la touche permet de basculer entre les fichiers stockés sur la carte mémoire ou dans le menu de l'appareil. En mode vidéo, une pression sur la touche permet d'activer ou de désactiver l'enregistrement du son.
4. Up
Dans les modes menu et navigation dans les fichiers, elle est responsable de la navigation dans les différents éléments. En modes vidéo et photo, une pression sur le bouton permet de basculer entre la caméra avant et la caméra arrière.
5. RESET
Une pression sur la touche réinitialise l'appareil et rétablit les paramètres d'usine.
Installation de la caméra
- Choisissez l'emplacement de la caméra. Il est préférable de placer la caméra de manière à ce que l'aperçu de l'écran montre la plus grande partie possible de la zone située devant la voiture. Veillez à ce que la caméra n'obstrue pas la vue du conducteur pendant la conduite.
- Montez le support sur le pare-brise, puis installez-y la caméra.
- Acheminez le câble USB de manière à ce qu'il ne gêne pas la conduite.
- Acheminez le câble de la caméra de recul et branchez-le dans la caméra.
- Branchez la fiche mini USB sur l'appareil photo et branchez le chargeur sur l'allume-cigare 12/24V.
L'emplacement de la caméra supplémentaire incluse dans le kit dépend de vos préférences. La caméra est conforme aux normes d'étanchéité IP67 (complètement étanche à la poussière et protégée contre l'immersion dans l'eau - max. 30 minutes à une profondeur maximale de 1 mètre).
Connexion à la caméra de recul :
Connectez le câble de la caméra secondaire au port AV, situé sur le boîtier de l'enregistreur vidéo principal. Assurez-vous que l'unité principale peut voir la caméra secondaire (si ce n'est pas le cas, vérifiez les paramètres de la caméra dans le menu principal ou dans la fenêtre de l'enregistreur vidéo principal).
vérifier que les câbles de l'appareil photo ont été installés correctement.
Installation d'une caméra de recul :
Les fils sortant de la caméra arrière doivent être connectés aux fils alimentant le feu de recul. Cette connexion permet d'activer la vue de la caméra arrière lors d'une marche arrière. L'installation sortante doit être bien isolée et ne doit pas être soumise à des contraintes mécaniques.
ATTENTION! Monter la caméra arrière avec le pied de montage vers le haut.
Montage à l'aide de vis ou de ruban adhésif double face.
ATTENTION! La caméra de recul capture une image miroir.
05. Fonctions de l'appareil
- Double caméra - permet de désactiver ou d'activer l'enregistrement par la caméra arrière.
- Enregistrement en boucle - réglage de la durée d'enregistrement (longueur) des fichiers vidéo ; lorsque la carte mémoire est pleine, l'enregistrement le plus ancien est écrasé.
- HDR (high dynamic range) - permet d'activer une large gamme dynamique (capacité à capturer les détails dans les parties les plus lumineuses et les plus sombres).
plus sombres).
- Exposition - permet de régler la sensibilité à la lumière de l'objectif.
- Détection de mouvement - ce mode lance l'enregistrement lorsque la caméra détecte un mouvement (par exemple, une personne devant le véhicule). La fonction ne fonctionne que lorsque la caméra n'enregistre pas et qu'elle est connectée à l'alimentation électrique. Les enregistrements ne sont pas protégés contre l'écrasement.
- Enregistrement audio - permet d'activer ou de désactiver l'enregistrement audio.
- Horodateur - active/désactive l'affichage de la date sur l'enregistrement ou la photo.
- Capteur de gravité (G-Sensor) - lorsque le capteur est activé au moment d'une collision, le fichier d'enregistrement est protégé contre l'écrasement. Il est recommandé de régler la valeur la plus basse possible, car si la valeur est plus élevée, l'appareil photo risque de capter les bosses causées par les irrégularités de la route, ce qui peut entraîner le remplissage de la carte mémoire.
- Numéro de voiture - permet d'activer/désactiver l'affichage de la plaque d'immatriculation sur les enregistrements.
06. Précautions
- Ne démontez pas et ne manipulez pas l'appareil vous-même. En cas de dysfonctionnement, contactez le service après-vente.
- N'utilisez que des accessoires d'origine.
- N'utilisez que le chargeur d'origine fourni. L'utilisation d'une autre source d'alimentation peut nuire aux performances de la batterie.
- L'appareil ne doit pas être utilisé en violation des lois de votre pays ou région.
- Les températures de fonctionnement autorisées pour l'appareil sont de 0 °C - 35 °C, et les températures de stockage de 5 °C - 45 °C.
- Ne pas soumettre l'appareil à des dommages ou à des chocs.
- Veillez à la propreté du produit et en particulier de l'objectif. N'utilisez pas de détergents ou de produits chimiques pour le nettoyage.
- Nettoyer uniquement lorsque l'appareil est débranché.
- Tenir l'appareil hors de portée des enfants.
- Ne pas exposer l'appareil à des températures très élevées ou au feu.
07. FAQ
- L'appareil ne s'allume pas, l'écran clignote
Chargez la batterie de l'appareil et vérifiez le branchement de l'allume-cigare avant de commencer.
2. L'appareil ne s'allume pas/ne s'éteint pas automatiquement
Ce comportement peut s'expliquer par l'alimentation constante de l'allume-cigare de la voiture.
- L'appareil photo arrête l'enregistrement / n'écrase pas les enregistrements. Vérifier: G-SENSOR - une fonction qui protège de l'écrasement les enregistrements soumis à des contraintes (par exemple, une chaussée irrégulière, un freinage, une collision avec un trottoir ou un dos d'âne, etc.). Si vous utilisez cette fonction, vous devez régulièrement formater la carte mémoire sur votre ordinateur, puis sur l'appareil photo. Enfin, chaque fichier du disque est protégé contre l'écrasement et l'appareil ne peut pas enregistrer une autre piste - pas de boucle. Nous vous recommandons de régler le capteur en fonction de votre style de conduite et de l'état de la route. Vous pouvez également désactiver complètement l'option, auquel cas le fichier le plus ancien est écrasé et la carte n'a pas besoin d'être formatée régulièrement. Une fois la fonction réglée, n'oubliez pas de formater la carte mémoire.
4. L'appareil photo s'allume et s'éteint
Vérifier : MODE PARKING/MONITEUR et DÉTECTION DE MOUVEMENT - fonction conçue pour fonctionner lorsque le véhicule est garé. Il est conseillé de désactiver ces fonctions avant de partir, car elles peuvent provoquer des allumages et des extinctions de l'appareil photo, ce qui entraîne l'enregistrement de fragments aléatoires de l'itinéraire. Si les fonctions sont désactivées, vérifiez que l'erreur se produit sans carte mémoire insérée.
5. La caméra enregistre des fragments de l'itinéraire / enregistrements de durée aléatoire
Vérifier: DÉTECTION DE MOUVEMENT - fonction conçue pour fonctionner lorsque la voiture est garée. Il est nécessaire de désactiver cette fonction avant de partir, car elle peut entraîner l'allumage et l'extinction de l'appareil photo, en enregistrant des fragments aléatoires de l'itinéraire. Si la fonction est désactivée, vérifiez que l'erreur se produit sans carte mémoire insérée.
6. L'appareil affiche le message "carte pleine" ou ne lit pas la carte.
Vérifiez les fonctions "capteur G" et "mode parking" et réglez-les au minimum. La carte doit être formatée sur l'ordinateur à l'aide du système de fichiers FAT32 ou exFAT (selon la carte), puis sur l'enregistreur. Assurez-vous également que la capacité et les spécifications de la carte sélectionnée (micro SD, classe 10 - U1, V10 également recommandé) sont adaptées à votre appareil (nous recommandons d'utiliser des cartes de fabricants réputés, nous recommandons Kingston, Samsung, SanDisk). En cas d'erreur, remplacez la carte par une nouvelle carte provenant d'un distributeur officiel.
7. L'appareil enregistre des sons bruyants, déformés ou peu clairs.
L'appareil est doté d'un microphone très sensible qui capte tous les bruits ambiants. Les sons enregistrés peuvent se chevaucher. Les bouches d'aération des pare-brise peuvent également fausser le son.
8. L'appareil ne répond pas
Appuyez brièvement sur le bouton de réinitialisation ou réinitialisez l'appareil photo aux paramètres d'usine.
9. Des bandes transversales apparaissent sur l'enregistrement
Mauvais réglage de la valeur de la fréquence d'images. Réglez la valeur de la fréquence sur "50Hz" ou "60Hz" en fonction des paramètres locaux.
10. Le support se détache du verre/ne colle pas au verre
Avant de monter le support sur le verre, dégraissez bien les surfaces. N'oubliez pas d'éviter les températures élevées, qui peuvent entraîner une déformation du support et endommager l'enregistreur lui-même.
- G-SENSOR - une fonction qui protège de l'écrasement les enregistrements ayant subi des contraintes (par exemple, une chaussée irrégulière, un freinage, une collision avec un trottoir ou un dos d'âne, etc.). Si l'utilisateur utilise cette fonction, la carte mémoire doit être régulièrement formatée sur l'ordinateur puis sur l'appareil photo. À terme, chaque fichier du support est protégé contre l'écrasement et l'appareil est incapable d'enregistrer un autre itinéraire - il n'enregistre pas en boucle. Nous vous recommandons de régler le capteur en fonction de votre style de conduite et de l'état de la route. Cette option peut également être désactivée, auquel cas chaque fichier le plus ancien est écrasé et la carte ne nécessite pas de formatage régulier.
- MODE PARKING/MONITEUR - fonction conçue pour fonctionner lorsque le véhicule est garé, elle utilise l'énergie de la batterie* lorsque l'enregistreur est complètement chargé - (*s'il dispose d'une batterie intégrée). Dans ce cas, l'appareil commence à enregistrer des vidéos quelques secondes après avoir détecté un accident, jusqu'à ce que la batterie soit déchargée. Lorsque vous utilisez cette fonction, n'oubliez pas que la batterie de l'appareil doit être rechargée après l'activation (le démarrage) de la fonction. Il est recommandé de désactiver la fonction avant de partir en voyage, car elle peut entraîner l'allumage et l'extinction de l'appareil photo et l'enregistrement de fragments aléatoires de l'itinéraire.
L'alimentation électrique constante du véhicule peut entraîner un comportement différent de cette fonction. Par exemple, laisser l'appareil photo allumé peut décharger la batterie du véhicule.
- La DÉTECTION DE MOUVEMENT - une fonction conçue pour fonctionner lorsque le véhicule est garé - nécessite une alimentation constante et la caméra doit rester allumée. L'enregistreur numérique démarre automatiquement l'enregistrement lorsqu'un mouvement est détecté et s'arrête quelques secondes après qu'il n'y ait plus de mouvement devant l'objectif. Veuillez noter que cette fonction peut décharger la batterie du véhicule.
Il est nécessaire de désactiver cette fonction avant de partir en voyage, car elle peut entraîner la mise en marche et l'arrêt de l'appareil photo et l'enregistrement de
fragments aléatoires de l'itinéraire.
Dans un souci d'amélioration continue du produit, le fabricant se réserve le droit d'apporter des modifications à l'appareil et à son kit sans préavis. Certaines fonctions décrites dans ce manuel peuvent différer légèrement dans la réalité.
ATTENTION! L'appareil photo est équipé d'un condensateur intégré et nécessite une alimentation externe.
ATTENTION! Utilisez uniquement le chargeur d'origine avec un courant de charge de 5V/1,5A. Ne le branchez pas directement sur une prise de 220/230V. Cela pourrait endommager l'appareil ou entraîner des situations dangereuses.
ATTENTION! Lecture de fichiers sur un ordinateur : L'appareil photo ne dispose pas d'un mode de stockage de masse. Pour lire des fichiers sur un ordinateur, retirez la carte mémoire de l'appareil et connectez-la à l'ordinateur à l'aide du lecteur de carte.
Processeur: JL5603 | Capteur: SC2336 | Résolution d'enregistrement: caméra principale: Full HD 1920x1080 + caméra arrière: VGA 640x480 | Mémoire: Cartes Micro SD jusqu'à 64 GB | USB: Mini USB | Microphone/haut-parleurs: intégrés | Écran: 2,45 pouces | Angle de vision: 140° | Mode HDR: Oui | Détection de mouvement: Oui | Enregistrement en boucle: Oui | Capteur G: Oui | Format d'enregistrement: MOV | Ouverture: f/2.0 | Condensateur: Intégré | Alimentation: DC 5V/1,5A | Dimensions (sans poignée): 75x43x22 mm | Poids: 83g
09. CARTE de garantie/réclamation
Le produit est assorti d'une garantie de 24 mois. Les conditions de garantie peuvent être consultées à l'adresse suivante : https://xblitz.pl/gwarancja/ Les réclamations doivent être effectuées à l'aide du formulaire de réclamation disponible à l'adresse suivante : http://reklamacje.kgktrend.pl/. Les détails, le contact et l'adresse du service après-vente se trouvent à l'adresse suivante : www.xblitz.pl. Les spécifications et le contenu du kit peuvent être modifiés sans préavis. Nous nous excusons pour tout désagrément.
Le symbole de la poubelle barrée indique que les appareils électriques ou électroniques inutilisables, leurs accessoires (tels que les blocs d'alimentation, les cordons) ou leurs composants (par exemple les piles, si elles sont incluses) ne peuvent pas être jetés avec les ordures ménagères. Pour se débarrasser des appareils ou de leurs composants (par exemple, les piles), il faut déposer
L'appareil au point de collecte, où il sera accepté gratuitement. L'élimination est soumise à la version remaniée de la directive DEEE (2012/19/UE) et à la directive sur les piles et accumulateurs (2006/66/CE). L'élimination correcte de l'appareil permet d'éviter la dégradation de l'environnement naturel. Les informations sur les points de collecte des installations sont délivrées par les autorités locales compétentes. L'élimination incorrecte des déchets est passible des sanctions prévues par la loi en vigueur dans la région concernée.
