Termék típusa	Két nézetű autókamera (dashcam)
Márka	Xblitz
Modell	S3 Duo
Processzor	JL5603
Érzékelő	SC2336
Első kamera felbontása	Full HD 1920x1080
Hátsó kamera felbontása	VGA 640x480
Látószög	140°
Kijelző	2,45 hüvelyk
Rekesznyílás	f/2.0
Támogatott memória	Micro SD kártya 64 GB-ig (10-es vagy magasabb osztály)
Rögzítési formátum	MOV
Tápellátás	DC 5V, 1.5A (szivargyújtó töltő mellékelve)
Méretek (fogantyú nélkül)	75 x 43 x 22 mm
Súly	83 g
Fő funkciók	Kettős kamera, ciklikus rögzítés, HDR, mozgásérzékelés, G-érzékelő, időbélyegző, parkoló mód, hangrögzítés
Karbantartás és tisztítás	Tisztítsa meg a lencsét puha, száraz ruhával, tisztítószerek és vegyszerek nélkül. Tisztítás előtt húzza ki a készüléket.
Biztonság	Ne szerelje szét, csak eredeti tartozékokat használjon, tartsa be a működési hőmérsékletet (0°C – 35°C).
Alkatrészek és javíthatóság	Lépjen kapcsolatba az ügyfélszolgálattal a www.xblitz.pl oldalon. 24 hónap garancia.
Általános információk	Első kamera tapadókorongos tartóval, hátsó kamera IP67, AV-kábel, töltő, kártyaolvasó.

Gyakran ismételt kérdések - S3 Duo Xblitz

A készülék nem kapcsol be, mit tegyek?

Töltse fel a készülék akkumulátorát, és ellenőrizze a szivargyújtó csatlakozását. Ha a képernyő villog, a teljes feltöltés megoldhatja a problémát.

Miért kapcsol be és ki automatikusan a készülék?

Ennek oka lehet a jármű szivargyújtójának folyamatos tápellátása. Ellenőrizze a parkoló mód és a mozgásérzékelés beállításait; vezetés előtt kapcsolja ki őket.

A készülék leállítja a rögzítést, vagy nem írja felül a régi fájlokat, miért?

A G-érzékelő védi a fájlokat az ütközések esetén történő felülírástól. Ha túl érzékeny, a fájlok felhalmozódnak. Állítsa a legalacsonyabb értékre, vagy kapcsolja ki, majd formázza meg a memóriakártyát.

A memóriakártya megtelt vagy nem olvasható, mit tegyek?

Ellenőrizze a G-érzékelő és a parkoló mód beállításait. Formázza a kártyát FAT32 vagy exFAT formátumra számítógépen, majd a készülékben. Használjon 10-es osztályú (ajánlott U1/V10) Micro SD kártyát megbízható márkától (Kingston, Samsung, Sandisk).

A hangrögzítés zajos vagy torz, hogyan lehet javítani?

A beépített mikrofon nagyon érzékeny, és minden környezeti zajt felvesz, beleértve a szellőzőnyílásokat is. Nincs beállítás az érzékenység csökkentésére. Ha szükséges, próbálja meg kikapcsolni a hangrögzítést.

A készülék nem reagál, hogyan lehet visszaállítani?

Nyomja meg röviden a RESET gombot, vagy állítsa vissza a gyári beállításokat a menüben.

Vízszintes sávok jelennek meg a felvételen, miért?

Ennek oka a képfrissítési frekvencia helytelen beállítása. Állítsa az értéket 50 Hz-re vagy 60 Hz-re a régió elektromos paramétereitől függően.

A tartó nem tart a szélvédőn, mit tegyek?

Alaposan zsírtalanítsa az üvegfelületet a tartó felszerelése előtt. Kerülje a magas hőmérsékletet, amely deformálhatja a tartót.

Használhatok 64 GB-nál nagyobb memóriakártyát?

A készülék legfeljebb 64 GB-os Micro SD kártyákat támogat. A nagyobb kapacitású kártyák esetleg nem ismerhetők fel.

Hogyan nézhetem meg a felvételeket számítógépen?

Vegye ki a memóriakártyát a készülékből, és helyezze be a számítógéphez csatlakoztatott kártyaolvasóba. A készülék nem rendelkezik tömegtároló móddal.

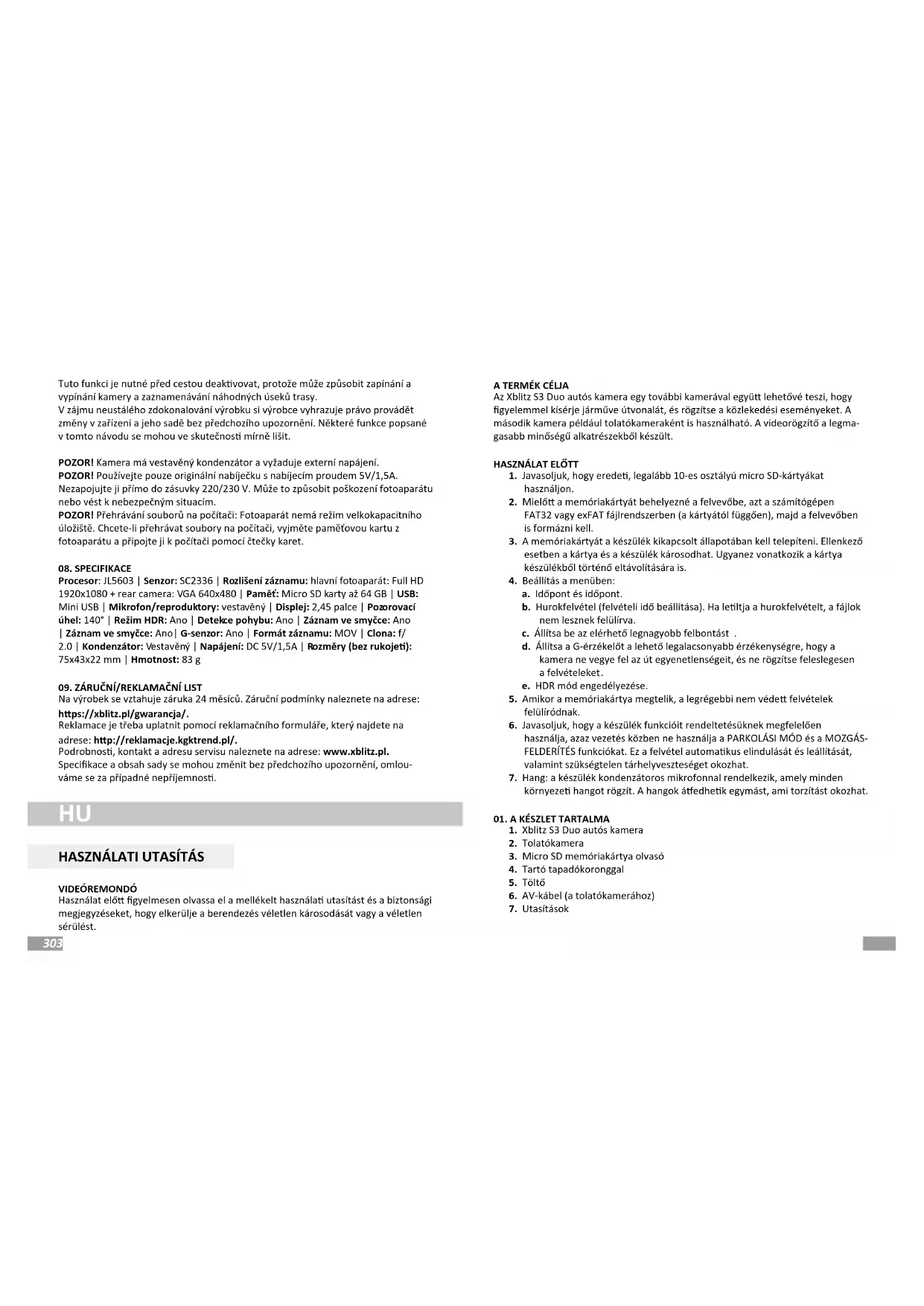

HASZNÁLATI ÚTMUTATÓ S3 Duo Xblitz

Használat előtt figyelmesen olvassa el a mellékelt használati utasítást és a biztonsági megjegyzéseket, hogy elkerülje a berendezés véletlen károsodását vagy a véletlen sérülést.

A TERMÉK CÉLJA

Az Xblitz S3 Duo autós kamera egy további kamerával együtt lehetővé teszi, hogy figyelemmel kísérje járműve útvonalát, és rögzítse a közlekedési eseményeket. A második kamera például tolatókameraként is használható. A videorögzítő a legmagasabb minőségű alkaterészekből készült.

HASZNÁLAT ELŐTT

1. Javasoljuk, hogy eredeti, legalább 10-es osztályú micro SD-kártyákat használjon.
2. Mielőtt a memóriakártyát behelyezné a felvevőbe, azt a számítógépen FAT32 vagy exFAT fájlrendszerben (a kártyától függően), majd a felvevőben is formázni kell.
3. A memóriakártyát a készülék kikapcsolt állapotában kell telepíteni. Ellenkező esetben a kártya és a készülék károsodhat. Ugyanez vonatkozik a kártya készülékből történő eltávolítására is.

4. Beállítás a menüben:
   a. Idöpont és idöpont.
   b. Hurokfelvétel (felvételi idő beállítása). Ha letiltja a hurokfelvételt, a fájlok nem lesznek felülírva.
   c. Állítsa be az elérhető legnagyobb felbontást
   d. Állítsa a G-érzékelőt a lehető legalacsonyabb érzékenységre, hogy a kamera ne vegye fel az út egyenetlenségeit, és ne rögzítse feleslegesen a felvételeket.
   e. HDR mód engedélyezése.

5. Amikor a memóriakártya megtelik, a legrégebbi nem védett felvételek felülíródnak.

6. Javasoljuk, hogy a készülék funkcióit rendeltetésüknek megfelelően használja, azaz vezetés közben ne használja a PARKOLÁSI MÓD és a MOZGÁS-FELDERÍTÉS funkciókat. Ez a felvétel automatikus elindulását és leállítását, valamint szükségtelen tárhelyveszteséget okozhat.

7. Hang: a készülék kondenzátoros mikrofonnal rendelkezik, amely minden környezeti hangot rögzít. A hangok átfedhetik egymást, ami torzítást okozhat.

01. A KÉSZLET TARTALMA

1. Xblitz S3 Duo autós kamera
2. Tolatókamera
3. Micro SD memóriakártya olvasó
4. Tartó tapadókoronggal
5. Töltő
6. AV-kábel (a tolatókamerához)
7. Utasítások

02. TERMÉKLEÍRÁS

LÁSD AZ A ÁBRÁT

1. Menü/ üzemmód gomb
2. UP gomb
3. Le gomb
4. POWER/ RECORD gomb
5. Hangszóró
6. Objektív
7. Micro SD memóriakártya foglalat
8. AV-port (a hátsó kamera csatlakoztatásához)
9. Mini USB port
10. RESET gomb
11. 360°-os állítású fogantyú

03. A KULCSOK LEÍRÁSA

1. POWER

A fényképezőgép be- vagy kikapcsolásához tartsa lenyomva a gombot körülbelül 3 másodpercig. A gomb rövid megnyomásával a videofelvétel be- vagy kikapcsolható, illetve a képernyő felébreszthető a képernyővédő funkcióból.

2. MENÜ/ MODE

Hosszabb megnyomásával megnyithatja a kontextus menüt (ha ezzel egyidejűleg a kamera nem rögzít képet). Hosszabb megnyomással válthat a videó/fotó és a fájlnézet üzemmódok között. MENÜ és böngészés üzemmódban visszavonó billentyűként működik. A billentyű rövid megnyomásával videófelvétel közben megvédi az aktuálisan rögzített fájlt a felülírástól.

3. LEFELÉ

Fájlböngészés üzemmódban a gomb megnyomásával válthat a memóriakártyán vagy a készülék menüjében tárolt fájlok között. Videó üzemmódban a gomb megnyomásával a hangfelvétel be- vagy kikapcsolható.

4. UP

A menü- és fájlböngészési módokban az egyes elemek közötti navigációért felelős. Videó- és fotó üzemmódban a gomb megnyomásával váltogatja a nézetet az elülső és a hátsó kamera között.

5. RESET

A gomb megnyomása visszaállítja a készüléket, és visszaállítja a gyári beállításokat.

1. Válassza ki, hová szeretné felszerelni a kamerát. A legjobb, ha a kamerát úgy helyezi el, hogy a kijelző előnézetben a lehető legtöbbet mutassa az autó előtti területböl. Ügyeljen arra, hogy a kamera ne akadályozza a vezető

kilátását vezetés közben.

1. Szerelje fel a konzolt a szélvédőre, majd szerelje bele a kamerát.
2. Az USB-kábelt úgy vezesse el, hogy ne akadályozza a vezetést.
3. Vezesse el a tolatókamera kábelét, és csatlakoztassa a kamerához.
4. Csatlakoztassa a Mini USB csatlakozót a kamerához, és csatlakoztassa a töltőt a 12/24 V-os szivargyújtó aljzatba.

A készletben található kiegészítő kamera felszerelési helye az Ön preferenciáitól függ. A kamera megfelel az IP67 vízálló szabványoknak (teljesen porálló és vízbe merülés ellen védett - max. 30 percig, legfeljebb 1 méteres mélységben).

A tolatókamera csatlakoztatása:

Csatlakoztassa a tolatókamera kábelét az AV-porthoz, amely a fő videorekorder házán található. Győződjön meg róla, hogy a főegység látja a másodlagos kamerát (ha nem, ellenőrizze a kamera beállításait a főmenüben vagy a ellenőrizze, hogy a kamerakábelek helyesen lettek-e csatlakoztatva).

Tolatókamera telepítése:

A hátsó kamerából kijövő vezetékeket a tolatólámpát tápláló vezetékekre kell csatlakoztatni. A vezetékek ilyen módon történő csatlakoztatása lehetővé teszi a tolatáskor a hátsó kamera nézetének aktiválását. A kimenő szerelésnek jól szigeteltnek kell lennie, és nem szabad mechanikusan megterhelni.

FIGYELEM ! A hátsó kamerát a szerelőlábbal felfelé szerelje fel. Szerelés csavarokkal vagy kétoldalas ragasztószalaggal.

FIGYELEM ! A tolatókamera tükörképet rögzít.

05. ESZKÖZFUNKCIÓK

1. Kettős kamera - lehetővé teszi a hátsó kamera felvételének letiltását vagy engedélyezését.
2. Hurokfelvétel - a videofájlok rögzítési idejének (hosszának) beállítása, amikor a memóriakártya megtelik, a legrégebbi felvétel felülírásra kerül.
3. HDR (nagy dinamikatartomány) - lehetővé teszi a széles dinamikatartomány engedélyezését (a legvilágosabb és legsötétebb részek részletességének rögzítése).

4. Expozíció - lehetővé teszi az objektív fényérzékenységének beállítását.

5. Mozgásérzékelés - ez az üzemmód akkor indítja el a felvételt, amikor a kamera mozgást érzékel (pl. egy személyt a jármű előtt). A funkció csak akkor működik, ha a kamera nem rögzít, és csatlakoztatva van a tápegységhez. A felvételek nincsenek védve a felülirás ellen.

6. Hangfelvétel - a hangfelvétel be/ki kapcsolása.

7. Dátumbélyegző - engedélyezi/letiltja a dátum megjelenítését a felvételen vagy a fényképen.

8. Gravitációs érzékelő (G - érzékelő) - ha az érzékelő az ütközés pillanatában

aktiválódik, a felvételi fájl védve van a felülírástól. Javasoljuk, hogy az elérhető legalacsonyabb értéket állitsa be, mivel magasabb értéknél a kamera felveheti az út egyenetlenségei által okozott ütközéseket, ami a memóriakártya megtelését okozhatja.

1. Autószám - lehetővé teszi a rendszámtábla megjelenítésének engedélyezését/letiltását a felvételeken.

06. ÓVINTSZABÁLYOK

1. Ne szedje szét a kamerát, és ne babráljon vele saját maga. Meghibásodás esetén forduljon a szervizhez.
2. Csak eredeti tartozékokat használjon.
3. Csak a mellékelt eredeti töltöt használja. Bármilyen más tápegység használata hátrányosan befolyásolhatja az akkumulátor teljesítményét.
4. A készülék nem használható az Ön országa vagy régiója törvényeinek megsértésével.
5. A készülék megengedett üzemi hőmérséklete 0 °C - 35 °C, tárolás: 5 °C - 45 °C.
6. Ne tegye ki a készüléket sérülésnek vagy ütésnek.
7. Gondoskodjon a termék és különösen a lencse tisztaságáról. Tisztításkor ne használjon tisztítószereket vagy vegyszereket.
8. Csak akkor tisztítsa meg, ha a készüléket kihúzta a hálózatból.
9. Tartsa a készüléket gyermekek elől elzárva.
10. Ne tegye ki a készüléket nagyon magas hőmérsékletnek vagy tűznek.

07. GYIK

1. A készülék nem kapcsol be, a képernyő villog Indítás előtt töltse fel a készülék akkumulátorát, és ellenőrizze a szivargyújtó csatlakozóját.

2. A készülék nem kapcsol be/ki automatikusan Ennek a viselkedésnek az oka az autó szivargyújtó aljzatából származó állandó áramellátás lehet.

3. A kamera leállítja a felvételt / nem írja felül a felvételeket

Sakk: G-SENSOR - egy olyan funkció, amely megvédi a rögzített stresszel (pl. egyenetlen útfelület, fékezés, járdaszegélyen vagy fekvőrendőrön való áthajtás stb.) rögzített felvételeket a felülírástól. Ha ezt a funkciót használja, rendszeresen formáznia kell a memóriakártyát a számítógépen, majd a fényképezőgépen. Végül a lemezen lévő minden egyes fájl védve van a felülírástól, és a készülék nem tud újabb zeneszámot rögzíteni - nincs loopolás. Javasoljuk, hogy az érzékelőt a vezetési stilusának és az útviszonyoknak megfelelően állítsa be. Az opciót teljesen ki is kapcsolhatja, ebben az esetben a legrégebbi fájl felülíródik, és a kártya nem igényel rendszeres formázást. A funkció beállítása után ne

felejtse el formázni a memóriakártyát.

4. A kamera be- és kikapcsol

Sakk: Parkolási mód/monitor és mozgásérzékelés - a funkciót úgy tervezték, hogy a jármű parkolásakor működjön. Indulás előtt célszerű kikapcsolni ezeket a funkciókat, mivel ezek miatt a kamera be- és kikapcsolhat, ami az útvonal véletlenszerű töredékeinek rögzítését eredményezheti. Ha a funkciók ki vannak kapcsolva, ellenőrizze, hogy a hiba memóriakártya behelyezése nélkül következik-e be.

5. A kamera az útvonal töredékeit rögzíti / véletlenszerű időtartamú felvételek

Sakk: Mozgásérzékelés - a funkciót úgy tervezték, hogy akkor működjön, amikor a gépkocsi parkol. Ezt a funkciót indulás előtt ki kell kapcsolni, mivel a kamera be- és kikapcsolódhat, és véletlenszerű részleteket rögzíthet az útvonalról. Ha a funkció ki van kapcsolna, ellenőrizze, hogy a hiba memóriakártya behelyezése nélkül következik-e be.

6. A készülék a "kártya megtelt" üzenetet jeleníti meg, vagy nem olvassa a kártyát.

Ellenőrizze a "G-érzékelő" és a "parkolási mód" funkciókat, és állítsa őket minimálisra. A kártyát a számítógépen FAT32 vagy exFAT fájlrendszerrel (a kártyától függően), majd a felvevőben kell formázní. Győződjön meg arról is, hogy a kiválasztott kártya kapacitása és specifikációja (micro SD, 10-es osztály - U1, V10 is ajánlott) megfelelő a készülékéhez (ajánlott neves gyártók kártyált használni, mi a Kingston, Samsung, Sandisk kártyákat ajánljuk). Hiba esetén cserélje ki a kártyát egy hivatalos forgalmazótól származó új kártyára.

7. A készülék zajos, torzított, nem tiszta hangot rögzít.

A készülék nagyon érzékeny mikrofonnal rendelkezik, amely minden környezeti zajt felfog. A felvett hangok átfedhetik egymást. A szélvédő szellőzőnyílások szintén torzíthatják a hangot.

8. A készülék nem válaszol

Nyomja meg röviden a Reset gombot, vagy állítsa vissza a fényképezőgépet a gyári beállításokra.

9. A felvételen keresztirányú csíkok jelennek meg

A képkockasebesség értékének helytelen beállítása. Állítsa a frekvencia értékét "50Hz" vagy "60Hz" értékre a helyi beállításoknak megfelelően.

10. A tartó leválik az üvegről/nem tapad az üveghez

Mielött a tartót az üvegre szerelné, alaposan zsírtalanítsa a felületeket. Ne feledje, hogy kerülje a magas hőmérsékletet, amely a tartó deformációját és magának a felvevőnek a károsodását okozhatja.

MEGJEGYZÉS:

- G-SENSOR - egy olyan funkció, amely megvédi a rögzített stresszel (pl.

egyenetlen útfelület, fékezés, járdaszegélyen vagy fekvőrendőrön való áthajtás stb.) rögzített felvételeket a felülírástól. Ha a felhasználó ezt a funkciót használja, a memóriakártyát rendszeresen formázni kell a számítógépen, majd a fényképezőgépen. Végül az adathordozón lévő minden egyes fájl védve lesz a felülírástól, és a készülék nem tud újabb útvonalat rögzíteni - nem rögzít hurokban. Javasoljuk, hogy az érzékelőt a vezetési stilusának és az útviszonyoknak megfelelően állítsa be. Ez az opció kikapcsolható is, ebben az esetben minden egyes legrégebbi fájl felülíródik, és a kártya nem igényel rendszeres formázást.

- PARKOLÁSI MÓD/MONITOR - a jármű parkolásakor történő működésre tervezett funkció, amely az akkumulátor* energiáját használja, ha a felvevő teljesen feltöltött - (*ha rendelkezik beépített akkumulátorral). Ebben az esetben a kamera a baleset észlelése után néhány másodperccel megkezdi a videofelvételt, amíg az akkumulátor le nem merül. A funkció használatakor ne feledje, hogy a készülék akkumulátorát a funkció aktiválása (elindítása) után újra fel kell tölteni. Javasoljuk, hogy az útra indulás előtt kapcsolja ki a funkciót, mivel előfordulhat, hogy a kamera be- és kikapcsol, és véletlenszerű részleteket rögzít az útvonalról.

*A jármüben lévő állandó áramellátás miatt ez a funkció eltérően viselkedhet. Például a kamera bekapcsolva hagyása lemerítheti a gépkocsi akkumulátorát.

- A MOZGÁSFELDERÍTÉS - a funkciót úgy tervezték, hogy a jármű parkolásakor is működjön - állandó áramellátást igényel, és a kamerát bekapcsolva kell hagyni. A DVR automatikusan elindítja a felvételt, amikor mozgást észlel, és néhány másodperccel azután, hogy a lencse előtt nem történik mozgás, leáll. Kérjük, vegye figyelembe, hogy ez a funkció lemerítheti az autó akkumulátorát.

Ezt a funkciót utazás előtt ki kell kapcsolni, mivel a kamera be- és kikapcsolhat, és véletlenszerű részleteket rögzíthet az útvonalról.

A folyamatos termékfejlesztés érdekében a gyártó fenntartja a jogot, hogy előzetes értesítés nélkül változtatásokat eszközöljön a készülékben és a készletben. A jelen kézikönyvben leírt egyes funkciók a valóságban némileg eltérhetnek.

FIGYELEM! A kamera beépített kondenzátorral rendelkezik, és külső tápegységet igényel.

FIGYELEM! Csak az eredeti töltöt használja 5V/1,5 A töltési árammal. Ne csatlakoztassa közvetlenül 220/230V-os konnektorba. Ez károsíthatja a fényképezőgépet, vagy veszélyes helyzetekhez vezethet.

FIGYELEMÍ Fájlok lejátszása számítógépen: A fényképezőgép nem rendelkezik tömegtárolási móddal. A fájlok számítógépen történő lejátszásához vegye ki a memóriakártyát a fényképezőgépből, és csatlakoztassa a számítógéphez a kártyaolvasó segítségével.

08. MÜSZAKI ADATOK

Processzor: JL5603 | Érzékelő: SC2336 | Felvételi felbontás: Főkamera: Full HD 1920x1080 + hátsó kamera: Full HD 1920x1080 | Memória: Micro SD kártyák 64 GB-ig | USB: Mini USB | Mikrofon/hangszórók: Beépített | Kijelző: 2,45 hüvelyk | Betekintési szög: 140° | HDR üzemmód: Igen | Mozgásérzékelés: Igen | Hurok-felvétel: Igen | G-érzékelő: Igen | Felvételi formátum: MOV | Rekesznyilás: f/ 2.0 | Kondenzátor: Beépített | Tápegység: DC 5V/1,5 A | Méretek (fogantyú nélkül): 75x43x22 mm | Súly: 83 g

A termékre 24 hónapos garancia vonatkozik. A garanciális feltételek a https://xblitz.pl/gwarancja/ oldalon találhatók.

A reklamációkat a http://reklamacje.kgktrend.pl/ oldalon található reklamációs ürlapon kell benyújtani.

Részletek, elérhetőség és szervizcím a következő címen találhatók: www.xblitz.pl. A specifikációk és a készlet tartalma előzetes értesítés nélkül változhat, elnézést kérünk az esetleges kellemetlenségekért.
