Tipo di prodotto	Videocamera per auto (dashcam) doppia visione
Marca	Xblitz
Modello	S3 Duo
Processore	JL5603
Sensore	SC2336
Risoluzione videocamera anteriore	Full HD 1920x1080
Risoluzione videocamera posteriore	VGA 640x480
Angolo di visione	140°
Schermo	2,45 pollici
Apertura	f/2.0
Memoria supportata	Scheda Micro SD fino a 64 GB (classe 10 o superiore)
Formato di registrazione	MOV
Alimentazione	DC 5V, 1.5A (caricatore accendisigari incluso)
Dimensioni (senza impugnatura)	75 x 43 x 22 mm
Peso	83 g
Funzioni principali	Doppia videocamera, registrazione in loop, HDR, rilevamento movimento, sensore G, timestamp, modalità parcheggio, registrazione audio
Manutenzione e pulizia	Pulire l'obiettivo con un panno morbido e asciutto, senza detergenti né prodotti chimici. Scollegare prima della pulizia.
Sicurezza	Non smontare, utilizzare solo accessori originali, rispettare le temperature di funzionamento (da 0°C a 35°C).
Ricambi e riparabilità	Contattare il servizio post-vendita tramite www.xblitz.pl. Garanzia 24 mesi.
Informazioni generali	Videocamera anteriore con supporto a ventosa, videocamera posteriore IP67, cavo AV, caricatore, lettore di schede.

Domande frequenti - S3 Duo Xblitz

L'apparecchio non si accende, cosa fare?

Caricare la batteria dell'apparecchio e verificare il collegamento dell'accendisigari. Se lo schermo lampeggia, una ricarica completa potrebbe risolvere il problema.

Perché l'apparecchio si accende e si spegne automaticamente?

Ciò potrebbe essere dovuto all'alimentazione costante dell'accendisigari del veicolo. Controllare le impostazioni di modalità parcheggio e rilevamento movimento; disattivarle prima di guidare.

L'apparecchio interrompe la registrazione o non sovrascrive i vecchi file, perché?

Il sensore G protegge i file dalla sovrascrittura in caso di urti. Se troppo sensibile, i file si accumulano. Impostarlo sul valore più basso o disattivarlo, quindi formattare la scheda di memoria.

La scheda di memoria è piena o non viene letta, cosa fare?

Verificare le impostazioni del sensore G e della modalità parcheggio. Formattare la scheda in FAT32 o exFAT su un computer, poi nell'apparecchio. Utilizzare una scheda Micro SD di classe 10 (U1/V10 consigliato) di marca rinomata (Kingston, Samsung, Sandisk).

La registrazione audio è rumorosa o distorta, come risolvere?

Il microfono integrato è molto sensibile e cattura tutti i rumori ambientali, comprese le bocchette di aerazione. Non c'è alcuna regolazione per ridurre la sensibilità. Provare a disattivare la registrazione audio se necessario.

L'apparecchio non risponde più, come resettarlo?

Premere brevemente il pulsante RESET o reimpostare l'apparecchio alle impostazioni di fabbrica tramite il menu.

Appaiono bande trasversali nella registrazione, perché?

Ciò è dovuto a una regolazione errata della frequenza dell'immagine. Impostare il valore su 50 Hz o 60 Hz in base ai parametri elettrici della propria regione.

Il supporto non tiene sul parabrezza, cosa fare?

Sgrassare accuratamente la superficie del vetro prima di montare il supporto. Evitare temperature elevate che potrebbero deformare il supporto.

Posso usare una scheda di memoria superiore a 64 GB?

L'apparecchio supporta schede Micro SD fino a 64 GB. Schede di capacità superiore potrebbero non essere riconosciute.

Come visualizzare le registrazioni su un computer?

Rimuovere la scheda di memoria dall'apparecchio e inserirla in un lettore di schede collegato al computer. L'apparecchio non dispone di modalità di archiviazione di massa.

MANUALE UTENTE S3 Duo Xblitz

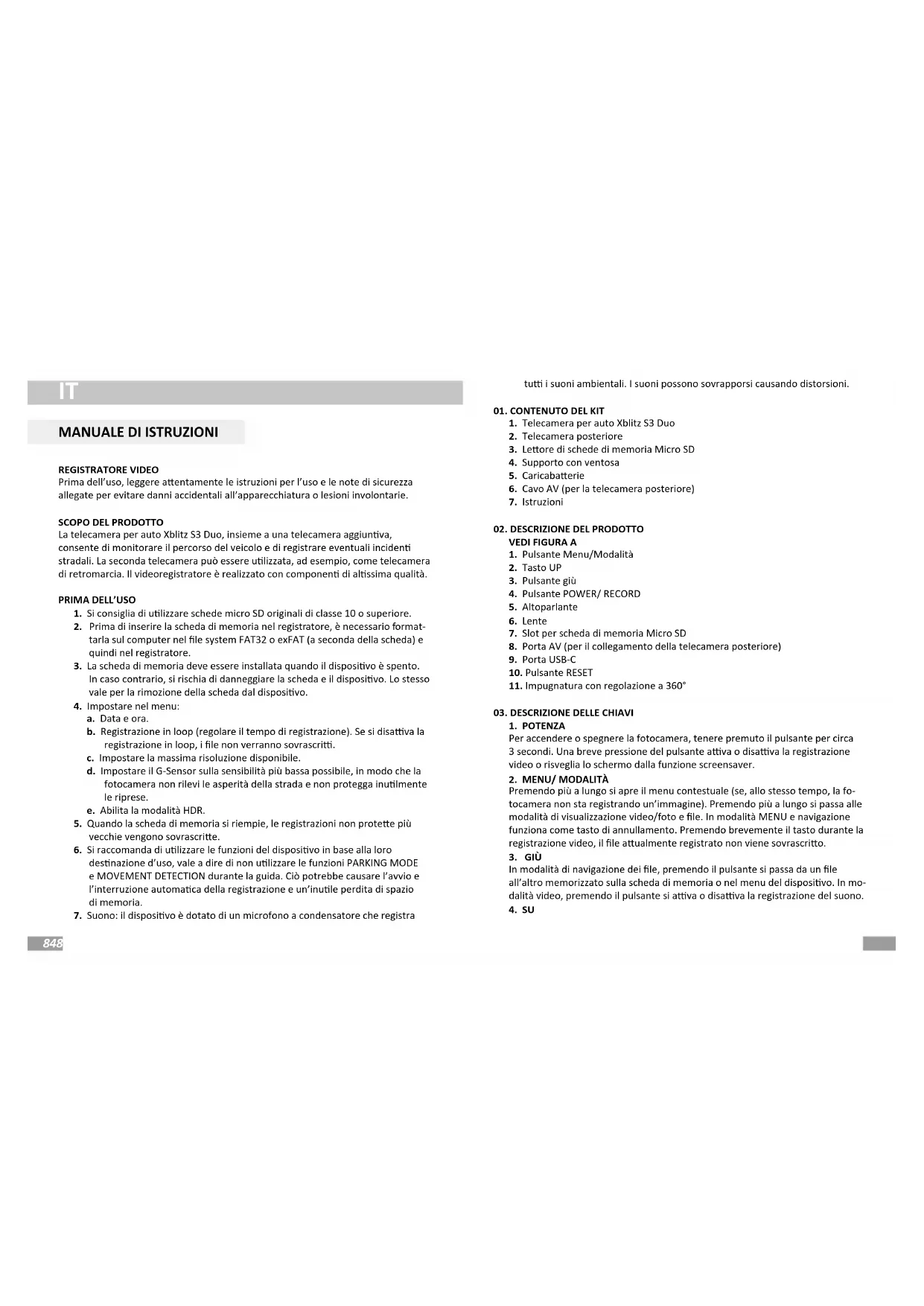

MANUALE DI ISTRUZIONI

REGISTRATORE VIDEO

Prima dell'uso, leggere attentamente le istruzioni per l'uso e le note di sicurezza allegate per evitare danni accidentali all'apparecchiatura o lesioni involontarie.

SCOPO DEL PRODOTTO

La telecamera per auto Xblitz S3 Duo, insieme a una telecamera aggiuntiva, consente di monitorare il percorso del veicolo e di registrare eventuali incidenti stradali. La seconda telecamera può essere utilizzata, ad esempio, come telecamera di retromarcia. Il videoregistratore è realizzato con componenti di altissima qualità.

PRIMA DELL'USO

1. Si consiglia di utilizzare schede micro SD originali di classe 10 o superiore.
2. Prima di inserire la scheda di memoria nel registratore, è necessario format-tarla sul computer nel file system FAT32 o exFAT (a seconda della scheda) e quindi nel registratore.
3. La scheda di memoria deve essere installata quando il dispositivo è spento. In caso contrario, si rischia di danneggiare la scheda e il dispositivo. Lo stesso vale per la rimozione della scheda dal dispositivo.
4. Impostare nel menu: a. Data e ora.
   b. Registrazione in loop (regolare il tempo di registrazione). Se si disattiva la registrazione in loop, i file non verranno sovrascritti.
   c. Impostare la massima risoluzione disponibile.
   d. Impostare il G-Sensor sulla sensibilità più bassa possibile, in modo che la fotocamera non rilevi le asperità della strada e non protegga inutilmente le riprese.
   e. Abilita la modalità HDR.
5. Quando la scheda di memoria si riempie, le registrazioni non protette più vecchie vengono sovrascritte.
6. Si raccomanda di utilizzare le funzioni del dispositivo in base alla loro destinazione d'uso, vale a dire di non utilizzare le funzioni PARKING MODE e MOVEMENT DETECTION durante la guida. Ciò potrebbe causare l'avvio e l'interruzione automatica della registrazione e un'inutile perdita di spazio di memoria.
7. Suono: il dispositivo è dotato di un microfono a condensatore che registra

tutti i suoni ambientali. I suoni possono sovrapporsi causando distorsioni.

01. CONTENUTO DEL KIT

1. Telecamera per auto Xblitz S3 Duo
2. Telecamera posteriore
3. Lettore di schede di memoria Micro SD
4. Supporto con ventosa
5. Caricabatterie
6. Cavo AV (per la telecamera posteriore)
7. Istruzioni

02. DESCRIZIONE DEL PRODOTTO

VEDI FIGURA A

1. Pulsante Menu/Modalità

2. Tasto UP

3. Pulsante giù

4. Pulsante POWER/ RECORD

5. Altoparlante

6. Lente

7. Slot per scheda di memoria Micro SD

8. Porta AV (per il collegamento della telecamera posteriore)

9. Porta USB-C

10. Pulsante RESET

11. Impugnatura con regolazione a 360°

03. DESCRIZIONE DELLE CHIAVI

1. POTENZA

Per accendere o spegnere la fotocamera, tenere premuto il pulsante per circa 3 secondi. Una breve pressione del pulsante attiva o disattiva la registrazione video o risveglia lo schermo dalla funzione screensaver.

2. MENU/ MODALITÀ

Premendo più a lungo si apre il menu contestuale (se, allo stesso tempo, la fotocamera non sta registrando un'immagine). Premendo più a lungo si passa alle modalità di visualizzazione video/foto e file. In modalità MENU e navigazione funziona come tasto di annullamento. Premendo brevemente il tasto durante la registrazione video, il file attualmente registrato non viene sovrascritto.

3. GIÙ

In modalità di navigazione dei file, premendo il pulsante si passa da un file all'altro memorizzato sulla scheda di memoria o nel menu del dispositivo. In modalità video, premendo il pulsante si attiva o disattiva la registrazione del suono.

1. SU

Nelle modalità di menu e di navigazione tra i file, è responsabile della navigazione tra le singole voci. Nelle modalità video e foto, premendo il pulsante si cambia la visuale tra la fotocamera anteriore e quella posteriore.

5. RESET

Premendo il pulsante, il dispositivo viene resettato e riportato alle impostazioni di fabbrica.

04. INSTALLAZIONE DELLA TELECAMERA

1. Scegliere dove montare la telecamera. È meglio posizionare la telecamera in modo che l'anteprima del display mostri la maggior parte possibile dell'area antistante l'auto. Assicurarsi che la telecamera non ostacoli la visuale del conducente durante la guida.
2. Montare la staffa sul parabrezza, quindi installare la telecamera.
3. Posizionare il cavo USB in modo che non ostacoli la guida.
4. Far passare il cavo della telecamera di retromarcia e collegarlo alla telecamera.
5. Collegare la spina USB-C alla fotocamera e inserire il caricabatterie nella presa accendisigari da 12/24V.

Dove montare la telecamera aggiuntiva inclusa nel kit dipende dalle vostre preferenze. La telecamera è conforme agli standard di impermeabilità IP67 (completamente antipolvere e protetta dall'immersione in acqua - max. 30 minuti fino a 1 metro di profondità).

Collegamento della telecamera di sicurezza:

Collegare il cavo della telecamera secondaria alla porta AV, situata sull'alloggiamento del videoregistratore principale. Assicurarsi che l'unità principale possa vedere la videocamera secondaria (in caso contrario, controllare le impostazioni della videocamera nel menu principale o verificare che i cavi della telecamera siano stati installati correttamente).

Installazione della telecamera di retromarcia:

I fili che escono dalla telecamera posteriore devono essere collegati ai fili che alimentano la luce di retromarcia. Collegando i fili in questo modo, si attiverà la visione della telecamera posteriore durante la retromarcia. L'installazione in uscita deve essere ben isolata e non deve essere sollecitata meccanicamente.

ATTENZIONE ! Montare la telecamera posteriore con il piede di montaggio rivolto verso l'alto. Montaggio con viti o nastro biadesivo.

ATTENZIONE ! La telecamera posteriore cattura un'immagine speculare.

05. FUNZIONI DEL DISPOSITIVO

1. Doppia fotocamera: consente di disattivare o attivare la registrazione da parte della fotocamera posteriore.

2. Registrazione in loop - impostazione del tempo di registrazione (durata) dei file video; quando la scheda di memoria si riempie, la registrazione più vecchia viene sovrascritta.

3. HDR (high dynamic range) - consente di attivare un'ampia gamma dinamica (capacità di catturare i dettagli nelle parti più chiare e più scure).
4. Esposizione - consente di regolare la sensibilità alla luce dell'obiettivo.
5. Rilevamento del movimento - questa modalità avvia la registrazione quando la telecamera rileva un movimento (ad esempio, una persona davanti al veicolo). La funzione funziona solo quando la telecamera non sta registrando ed è collegata all'alimentazione. Le registrazioni non sono protette dalla sovrascrittura.
6. Registrazione audio - attiva/disattiva la registrazione audio.
7. Timbro data - abilita/disabilita la visualizzazione della data sulla registrazione o sulla foto.
8. Sensore di gravità (G - Sensor) - quando il sensore si attiva al momento di una collisione, il file di registrazione viene protetto dalla sovrascrittura. Si consiglia di impostare il valore più basso disponibile, poiché con un valore più alto la telecamera potrebbe rilevare le asperità della strada, con il rischio di riempire la scheda di memoria.
9. Numero auto - consente di attivare/disattivare la visualizzazione della targa sulle registrazioni.

06. PRECAUZIONI

1. Non smontare o manomettere la fotocamera. In caso di malfunzionamento, contattare il servizio di assistenza.
2. Utilizzare solo accessori originali.
3. Utilizzare esclusivamente il caricabatterie originale in dotazione. L'uso di qualsiasi altro alimentatore può influire negativamente sulle prestazioni della batteria.
4. Il dispositivo non può essere utilizzato in violazione delle leggi del proprio paese o regione.
5. Le temperature di esercizio ammesse per l'unità sono 0 °C - 35 °C, stoccaggio: 5 °C - 45 °C.
6. Non sottoporre il dispositivo a danni o urti.
7. Prestare attenzione alla pulizia del prodotto e in particolare dell'obiettivo. Non utilizzare detergenti o prodotti chimici per la pulizia.
8. Pulire solo quando l'unità è scollegata.
9. Tenere il dispositivo fuori dalla portata dei bambini.
10. Non esporre il dispositivo a temperature molto elevate o al fuoco.

07. FAQ

1. Il dispositivo non si accende, lo schermo lampeggia Caricare la batteria del dispositivo e controllare il collegamento alla presa accendisigari prima di iniziare.

2. Il dispositivo non si accende/spegne automaticamente Il motivo di questo comportamento potrebbe essere l'alimentazione costante dalla presa accendisigari dell'auto.

3. La telecamera interrompe la registrazione / non sovrascrive le registrazioni Controllo: G-SENSOR - una funzione che protegge dalla sovrascrittura le registrazioni con sollecitazioni registrate (ad esempio, superficie stradale irregolare, frenata, uscita da un marciapiede o da un dosso, ecc. Se si utilizza questa funzione, è necessario formattare regolarmente la scheda di memoria sul computer e poi sulla fotocamera. Infine, ogni file sul disco è protetto dalla sovrascrittura e l'apparecchio non può registrare un'altra traccia - niente looping. Si consiglia di impostare il sensore in base al proprio stile di guida e alle condizioni stradali. È anche possibile disattivare completamente l'opzione, nel qual caso il file più vecchio viene sovrascritto e la scheda non richiede una formattazione regolare. Una volta impostata la funzione, ricordarsi di formattare la scheda di memoria.

4. La fotocamera si accende e si spegne

Controllo: MODALITÀ PARCHEGGIO/MONITORAGGIO e RILEVAMENTO MOVIMENTI - funzione progettata per funzionare quando il veicolo è parcheggiato. Si consiglia di disattivare queste funzioni prima di partire, poiché potrebbero causare l'accensione e lo spegnimento della telecamera, con conseguente registrazione di frammenti casuali del percorso. Se le funzioni sono disattivate, verificare che l'errore si verifichi senza una scheda di memoria inserita.

5. La telecamera registra frammenti del percorso / registrazioni di durata casuale

Controllo: RILEVAMENTO MOVIMENTI - funzione progettata per funzionare quando l'auto è parcheggiata. È necessario disattivare questa funzione prima di partire, poiché potrebbe causare l'accensione e lo spegnimento della telecamera, registrando frammenti casuali del percorso. Se la funzione è disattivata, verificare che l'errore si verifichi senza una scheda di memoria inserita.

1. Il dispositivo visualizza il messaggio "scheda piena" o non legge la scheda. Controllare le funzioni "Sensore G" e "Modalità parcheggio" e impostarle al minimo. La scheda deve essere formattata nel computer utilizzando il file system FAT32 o exFAT (a seconda della scheda) e poi nel registratore. Assicurarsi inoltre che la capacità e le specifiche della scheda selezionata (micro SD, classe 10 - U1, si consiglia anche V10) siano adatte al dispositivo (si consiglia di utilizzare schede di produttori affidabili, tra cui Kingston, Samsung, Sandisk). In caso di errore, sostituire la scheda con una nuova proveniente da un distributore ufficiale.

2. Il dispositivo registra suoni rumorosi, distorti e poco chiari Il dispositivo è dotato di un microfono molto sensibile che capta tutti i rumori ambientali. I suoni registrati possono sovrapporsi. Anche le bocchette del parabrezza possono distorcere il suono.

8. Il dispositivo non risponde

Premere brevemente il pulsante Reset o ripristinare le impostazioni di fabbrica della fotocamera.

9. Sulla registrazione compaiono strisce trasversali

Impostazione errata del valore della frequenza dei fotogrammi. Impostare il valore della frequenza su "50Hz" o "60Hz" in base alle impostazioni locali.

10. La staffa si stacca dal vetro/non si attacca al vetro

Prima di montare il supporto sul vetro, sgrassare bene le superfici. Ricordate di evitare le alte temperature, che possono causare la deformazione del supporto e il danneggiamento del registratore stesso.

AVVISO:

- G-SENSOR - una funzione che protegge dalla sovrascrittura le registrazioni con sollecitazioni registrate (ad esempio, superficie stradale irregolare, frenata, uscita da un marciapiede o da un dosso, ecc. Se l'utente utilizza questa funzione, la scheda di memoria deve essere regolarmente formattata sul computer e poi sulla fotocamera. Alla fine, ogni file sul supporto è protetto dalla sovrascrittura e l'unità non è in grado di registrare un altro percorso - non registra in loop. Si consiglia di regolare il sensore in base al proprio stile di guida e alle condizioni stradali. Questa opzione può anche essere disattivata, nel qual caso ogni file più vecchio viene sovrascritto e la scheda non richiede una formattazione regolare.

- PARKING MODE/MONITOR - funzione progettata per funzionare quando il veicolo è parcheggiato, utilizza l'energia della batteria* quando il registratore è completamente carico (*se dispone di una batteria integrata). In questo caso, la videocamera inizia a registrare video pochi secondi dopo aver rilevato un incidente, finché la batteria non si scarica. Quando si utilizza questa funzione, ricordarsi che la batteria del dispositivo deve essere ricaricata dopo l'attivazione (avvio) della funzione. Si consiglia di disattivare la funzione prima di partire per un viaggio, poiché potrebbe causare l'accensione e lo spegnimento della telecamera, registrando frammenti casuali del percorso.

*L'alimentazione costante del veicolo può far sì che questa funzione si comporti in modo diverso. Ad esempio, lasciando la fotocamera accesa si può scaricare la batteria dell'auto.

- RILEVAMENTO DEL MOVIMENTO - funzione progettata per funzionare quando il veicolo è parcheggiato - richiede un'alimentazione costante e la telecamera deve essere lasciata accesa. Il DVR avvia automaticamente la registrazione quando viene rilevato un movimento e si ferma pochi secondi dopo che non c'è più alcun

movimento davanti all'obiettivo. Si noti che questa funzione può scaricare la batteria dell'auto.

È necessario disattivare questa funzione prima di partire per un viaggio, poiché potrebbe causare l'accensione e lo spegnimento della fotocamera e la registrazione di frammenti casuali del percorso.

Nell'interesse del continuo miglioramento del prodotto, il produttore si riserva il diritto di apportare modifiche al dispositivo e al suo kit senza preavviso. Alcune funzioni descritte nel presente manuale possono differire leggermente nella realtà.

ATTENZIONEI La telecamera ha un condensatore incorporato e richiede un'alimentazione esterna.

ATTENZIONE! Utilizzare solo il caricabatterie originale con una corrente di carica di 5V/1,5A. Non inserire la spina direttamente in una presa da 220/230V. Ciò potrebbe danneggiare la fotocamera o provocare situazioni pericolose.

ATTENZIONE! Riproduzione di file su un computer: La fotocamera non dispone di una modalità di archiviazione di massa. Per riprodurre i file su un computer, rimuovere la scheda di memoria dalla fotocamera e collegarla al computer utilizzando il lettore di schede.

08. SPECIFICA

Processore: JL5603 | Sensore: SC2336 | Risoluzione di registrazione: fotocamera principale: Full HD 1920x1080 + fotocamera posteriore: VGA 640x480 | Memoria: Schede Micro SD fino a 64 GB | USB: Mini USB | Microfono/Altoparlanti: Built-in | Display: 2,45 pollici | Angolo di visione: 140° | Modalità HDR: Sì | Rilevamento del movimento: Sì | Registrazione in loop: Sì | Sensore G: Sì | Formato di registrazione: MOV | Apertura: f/ 2.0 | Condensatore: integrato | Alimentazione: DC 5V/1,5A | Dimensioni (senza impugnatura): 75x43x22 mm | Peso: 83g

09. SCHEDA DI GARANZIA/RECLAMO

Il prodotto viene fornito con una garanzia di 24 mesi. Le condizioni di garanzia sono disponibili all'indirizzo: https://xblitz.pl/gwarancja/

I reclami devono essere presentati utilizzando il modulo di reclamo disponibile all'indirizzo: http://reklamacje.kgktrend.pl/.

I dettagli, i contatti e l'indirizzo dell'assistenza sono disponibili all'indirizzo: www.xblitz.pl. Le specifiche e il contenuto del kit sono soggetti a modifiche senza preavviso; ci scusiamo per eventuali inconvenienti.

ES

MANUAL DEL USUARIO

VIDEOGRABADORA

Il simbolo del cestino barrato indica che i dispositivi elettrici o elettronici inutilizzabili, i loro accessori (come alimentatori, cavi) o componenti (ad esempio le batterie, se incluse) non possono essere smaltiti insieme ai rifiuti domestici. Per smaltire i dispositivi o i loro componenti (ad esempio, le batterie) consegnare il dispositivo al punto di raccolta, dove sarà accettato gratuitamente. Lo

smaltimento è soggetto alla versione rifusa della Direttiva RAEE (2012/19/UE) e alla Direttiva su pile e accumulatori (2006/66/CE). Lo smaltimento corretto dei dispositivo previene il degrado dell'ambiente naturale. Le informazioni sui punti di raccolta degli impianti sono fornite dalle autorità locali competenti. Lo smaltimento non corretto dei rifiuti è soggetto alle sanzioni previste dalla legge in vigore nella zona in questione.
