| Tipo de producto | Cámara de coche (dashcam) doble vista |
| Marca | Xblitz |
| Modelo | S3 Duo |
| Procesador | JL5603 |
| Sensor | SC2336 |
| Resolución cámara frontal | Full HD 1920x1080 |
| Resolución cámara trasera | VGA 640x480 |
| Ángulo de visión | 140° |
| Pantalla | 2,45 pulgadas |
| Apertura | f/2.0 |
| Memoria compatible | Tarjeta Micro SD hasta 64 GB (clase 10 o superior) |
| Formato de grabación | MOV |
| Alimentación | DC 5V, 1.5A (cargador mechero incluido) |
| Dimensiones (sin asa) | 75 x 43 x 22 mm |
| Peso | 83 g |
| Funciones principales | Doble cámara, grabación en bucle, HDR, detección de movimiento, sensor G, sello de tiempo, modo estacionamiento, grabación de audio |
| Mantenimiento y limpieza | Limpiar el objetivo con un paño suave y seco, sin detergentes ni productos químicos. Desconectar antes de limpiar. |
| Seguridad | No desmontar, usar solo accesorios originales, respetar las temperaturas de funcionamiento (0°C a 35°C). |
| Piezas de repuesto y reparabilidad | Contactar con el servicio postventa a través de www.xblitz.pl. Garantía 24 meses. |
| Información general | Cámara frontal con soporte de ventosa, cámara trasera IP67, cable AV, cargador, lector de tarjetas. |
Preguntas frecuentes - S3 Duo Xblitz
Preguntas de los usuarios sobre S3 Duo Xblitz
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cocina en formato PDF gratis! Encuentra tus instrucciones S3 Duo - Xblitz y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. S3 Duo de la marca Xblitz.
MANUAL DE USUARIO S3 Duo Xblitz
09. GARANCIA/REKLAMÁCIÓS KÁRTYA
Lea atentamente las instrucciones de uso y las notas de seguridad adjuntas antes de utilizar el aparato para evitar daños accidentales en el mismo o lesiones involuntarias.
FINALIDAD DEL PRODUCTO
La cámara para coche Xblitz S3 Duo, junto con una cámara adicional, le permite controlar la ruta de su vehículo y grabar cualquier incidente de tráfico. La segunda cámara puede utilizarse, por ejemplo, como cámara de marcha atrás. El grabador de vídeo está creado a partir de componentes de la más alta calidad.
ANTES DE USAR
- Se recomienda utilizar tarjetas micro SD originales de clase 10 o superior.
- Antes de insertar la tarjeta de memoria en la grabadora, debe formatearse en el ordenador en el sistema de archivos FAT32 o exFAT (según la tarjeta) y, a continuación, en la grabadora.
-
La tarjeta de memoria debe instalarse con el aparato apagado. De lo contrario, podría dañar la tarjeta y el dispositivo. Lo mismo se aplica al extraer la tarjeta del dispositivo.
-
Ajustar en el menú:
a. Fecha y hora.
b. Grabación en bucle (ajuste del tiempo de grabación). Si desactiva la grabación en bucle, los archivos no se sobrescribirán.
c. Ajuste la resolución más alta disponible.
d. Ajuste el sensor G a la sensibilidad más baja posible para que la cámara no capte los baches de la carretera y asegure la grabación innecesariamente.
e. Activa el modo HDR.
-
Cuando la tarjeta de memoria se llena, se sobrescriben las grabaciones más antiguas no protegidas.
-
Se recomienda utilizar las funciones del dispositivo de acuerdo con su uso previsto, es decir, no utilizar las funciones MODO APARCAMIENTO y DETECCIÓN DE MOVIMIENTO mientras se conduce. Esto puede provocar que la grabación se inicie y se detenga automáticamente y una pérdida innecesaria de espacio de almacenamiento.
-
Sonido: el dispositivo tiene un micrófono de condensador que graba todos los sonidos ambientales. Los sonidos pueden superponerse causando distorsión.

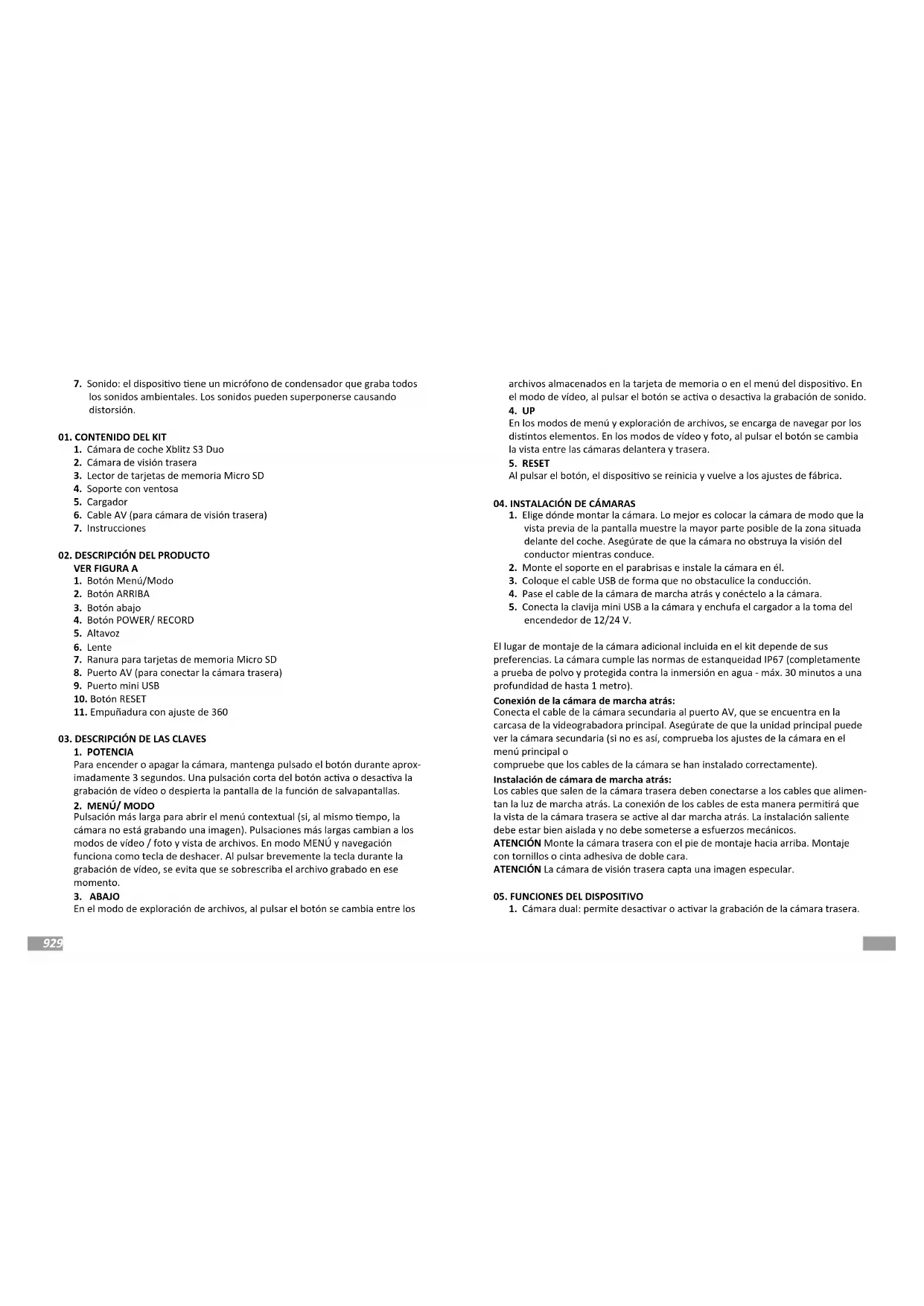

01. CONTENIDO DEL KIT
- Cámara de coche Xblitz S3 Duo
- Cámara de visión trasera
- Lector de tarjetas de memoria Micro SD
- Soporte con ventosa
- Cargador
- Cable AV (para cámara de visión trasera)
- Instrucciones
02. DESCRIPCIÓN DEL PRODUCTO
VER FIGURA A
- Botón Menú/Modo
- Botón ARRIBA
- Botón abajo
- Botón POWER/ RECORD
- Altavoz
- Lente
- Ranura para tarjetas de memoria Micro SD
- Puerto AV (para conectar la cámara trasera)
- Puerto mini USB
- Botón RESET
- Empuñadura con ajuste de 360
03. DESCRIPCIÓN DE LAS CLAVES
1. POTENCIA
Para encender o apagar la cámara, mantenga pulsado el botón durante aproximadamente 3 segundos. Una pulsación corta del botón activa o desactiva la grabación de vídeo o despierta la pantalla de la función de salvapantallas.
2. MENÚ/ MODO
Pulsación más larga para abrir el menú contextual (si, al mismo tiempo, la cámara no está grabando una imagen). Pulsaciones más largas cambian a los modos de vídeo / foto y vista de archivos. En modo MENÚ y navegación funciona como tecla de deshacer. Al pulsar brevemente la tecla durante la grabación de vídeo, se evita que se sobrescriba el archivo grabado en ese
momento.
3. ABAJO
En el modo de exploración de archivos, al pulsar el botón se cambia entre los
archivos almacenados en la tarjeta de memoria o en el menú del dispositivo. En el modo de vídeo, al pulsar el botón se activa o desactiva la grabación de sonido.
4. UP
En los modos de menú y exploración de archivos, se encarga de navegar por los distintos elementos. En los modos de vídeo y foto, al pulsar el botón se cambia la vista entre las cámaras delantera y trasera.
5. RESET
Al pulsar el botón, el dispositivo se reinicia y vuelve a los ajustes de fábrica.
04. INSTALACIÓN DE CÁMARAS
- Elige dónde montar la cámara. Lo mejor es colocar la cámara de modo que la vista previa de la pantalla muestre la mayor parte posible de la zona situada delante del coche. Asegúrate de que la cámara no obstruya la visión del conductor mientras conduce.
- Monte el soporte en el parabrisas e instale la cámara en él.
- Coloque el cable USB de forma que no obstaculice la conducción.
- Pase el cable de la cámara de marcha atrás y conéctelo a la cámara.
- Conecta la clavija mini USB a la cámara y enchufa el cargador a la toma del encendedor de 12/24 V.
El lugar de montaje de la cámara adicional incluida en el kit depende de sus preferencias. La cámara cumple las normas de estanqueidad IP67 (completamente a prueba de polvo y protegida contra la inmersión en agua - máx. 30 minutos a una profundidad de hasta 1 metro).
Conexión de la cámara de marcha atrás:
Conecta el cable de la cámara secundaria al puerto AV, que se encuentra en la carcasa de la videograbadora principal. Asegúrate de que la unidad principal puede ver la cámara secundaria (si no es así, comprueba los ajustes de la cámara en el menú principal o
compruebe que los cables de la cámara se han instalado correctamente).
Instalación de cámara de marcha atrás:
Los cables que salen de la cámara trasera deben conectarse a los cables que alimentan la luz de marcha atrás. La conexión de los cables de esta manera permitirá que la vista de la cámara trasera se active al dar marcha atrás. La instalación saliente debe estar bien aislada y no debe someterse a esfuerzos mecánicos.
ATENCIÓN Monte la cámara trasera con el pie de montaje hacia arriba. Montaje con tornillos o cinta adhesiva de doble cara.
ATENCIÓN La cámara de visión trasera capta una imagen especular.
05. FUNCIONES DEL DISPOSITIVO
-
Cámara dual: permite desactivar o activar la grabación de la cámara trasera.
-
Grabación en bucle: ajuste del tiempo de grabación (duración) de los archivos de vídeo; cuando la tarjeta de memoria se llene, se sobrescribirá la grabación más antigua.
- HDR (alto rango dinámico): permite activar un amplio rango dinámico (capacidad de captar detalles en las partes más brillantes y más oscuras).
- Exposición: permite ajustar la sensibilidad lumínica del objetivo.
- Detección de movimiento: este modo inicia la grabación cuando la cámara detecta movimiento (por ejemplo, una persona delante del vehículo). La función sólo funciona cuando la cámara no está grabando y está conectada a la corriente. Las grabaciones no están protegidas contra sobrescritura.
- Grabación de audio: activa o desactiva la grabación de audio.
- Imprimir fecha: activa/desactiva la visualización de la fecha en la grabación o foto.
- Sensor de gravedad (G - Sensor) - cuando el sensor se activa en el momento de una colisión, el archivo de grabación se protege para que no se sobre-scriba. Se recomienda ajustar el valor más bajo disponible, ya que a un valor más alto la cámara puede captar los baches causados por las irregularidades de la carretera, lo que puede hacer que la tarjeta de memoria se llene.
- Número de coche: permite activar/desactivar la visualización de la matrícula en las grabaciones.
06. PRECAUCIONES
- No desmonte ni manipule la cámara usted mismo. En caso de avería, póngase en contacto con el servicio técnico.
- Utilice únicamente accesorios originales.
- Utilice únicamente el cargador original suministrado. El uso de cualquier otra fuente de alimentación puede afectar negativamente al rendimiento de la batería.
- El aparato no debe utilizarse contraviniendo la legislación de su país o región.
- Las temperaturas de funcionamiento permitidas para la unidad son 0 °C - 35 °C, almacenamiento: 5 °C - 45 °C.
- No someta el aparato a daños o impactos.
- Cuide la limpieza del producto y especialmente de la lente. No utilice detergentes ni productos químicos para limpiarlo.
- Limpie sólo cuando la unidad esté desenchufada.
- Mantenga el aparato fuera del alcance de los niños.
- No exponga el aparato a temperaturas muy altas ni al fuego.
07. PREGUNTAS FRECUENTES
- El aparato no se enciende, la pantalla parpadea
Cargue la batería del aparato y compruebe la conexión de la toma del encend-
2. El aparato no se enciende/apaga automáticamente
La razón de este comportamiento puede ser la alimentación constante de la toma del encendedor del coche.
3. La cámara deja de grabar / no sobrescribe grabaciones
Comprobación: G-SENSOR - una función que protege las grabaciones con estrés registrado (por ejemplo, superficie irregular de la carretera, frenado, conducción fuera de un bordillo o sobre un badén, etc.) para que no se sobrescriban. Si utiliza esta función, deberá formatear periódicamente la tarjeta de memoria en el ordenador y, a continuación, en la cámara. Por último, cada archivo del disco está protegido contra la sobreescritura y el aparato no puede grabar otra pista, es decir, no se pueden hacer bucles. Le recomendamos que ajuste el sensor en función de su estilo de conducción y de las condiciones de la carretera. También puedes desactivar completamente la opción, en cuyo caso se sobrescribirá el archivo más antiguo y no será necesario formatear la tarjeta con regularidad. Una vez configurada la función, no olvide formatear la tarjeta de memoria.
4. La cámara se enciende y se apaga
Compruebe: MODO PARKING/MONITOR y DETECCIÓN DE MOVIMIENTO - función diseñada para operar cuando el vehículo está estacionado. Es aconsejable desactivar estas funciones antes de iniciar la marcha, ya que pueden provocar que la cámara se encienda y se apague, dando lugar a que se graben fragmentos aleatorios del recorrido. Si las funciones están desactivadas, compruebe que el error se produce sin tarjeta de memoria insertada.
5. La cámara graba fragmentos del recorrido / grabaciones de duración
aleatoria
Compruebe: DETECCIÓN DE MOVIMIENTO - función diseñada para trabajar cuando el coche está aparcado. Es necesario desactivar esta función antes de salir, ya que puede provocar que la cámara se encienda y apague, grabando fragmentos aleatorios del recorrido. Si la función está desactivada, compruebe que el error se produce sin tarjeta de memoria insertada.
6. El aparato muestra el mensaje "tarjeta llena" o no lee la tarjeta
Compruebe las funciones "Sensor G" y "Modo aparcamiento" y ajustelas al mínimo. La tarjeta debe formatearse en el ordenador utilizando el sistema de archivos FAT32 o exFAT (según la tarjeta) y después en la grabadora.
Asegúrate también de que la capacidad y especificación de la tarjeta seleccionada (micro SD, clase 10 - U1, V10 también recomendada) es adecuada para tu dispositivo (recomendamos utilizar tarjetas de fabricantes de confianza, recomendamos Kingston, Samsung, Sandisk). En caso de error, sustituye la tarjeta por una nueva de un distribuidor oficial.
7. El dispositivo graba sonidos ruidosos, distorsionados y poco claros
El dispositivo tiene un micrófono muy sensible que capta todo el ruido
ambiente. Los sonidos grabados pueden solaparse. Las rejillas de ventilación del parabrisas también pueden distorsionar el sonido.
8. El aparato no responde
Pulse brevemente el botón Reset o restablezca la configuración de fábrica de la cámara.
9. Aparecen rayas transversales en la grabación
Ajuste incorrecto del valor de frecuencia de imagen. Ajuste el valor de frecuencia a "50Hz" o "60Hz" según la configuración local.
10. El soporte se despega del cristal/no se pega al cristal
Antes de montar el soporte en el cristal, desengrase bien las superficies.
Recuerde evitar las altas temperaturas, que pueden provocar la deformación del soporte y dañar la propia grabadora.
AVISO:
- G-SENSOR - una función que protege las grabaciones con estrés registrado (por ejemplo, superficie irregular de la carretera, frenado, conducción fuera de un bordillo o sobre un badén, etc.) para que no se sobrescriban. Si el usuario utiliza esta función, la tarjeta de memoria debe formatearse regularmente en el ordenador y después en la cámara. Al final, cada archivo del soporte queda protegido contra la sobreescritura y el aparato no puede grabar otro recorrido - no graba en bucle. Le recomendamos que ajuste el sensor para adaptarlo a su estilo de conducción y a las condiciones de la carretera. Esta opción también puede desactivarse, en cuyo caso cada archivo más antiguo se sobrescribe y la tarjeta no necesita formatearse periódicamente.
- MODO PARKING/MONITOR - una función diseñada para operar cuando el vehículo está aparcado, utiliza la energía de la batería* cuando la grabadora está completamente cargada - (*si tiene batería incorporada). En este caso, la cámara comienza a grabar vídeo unos segundos después de detectar un accidente hasta que la batería se descarga. Cuando utilice esta función, recuerde que es necesario recargar la batería del dispositivo después de activar (iniciar) la función. Se recomienda desactivar la función antes de emprender un viaje, ya que puede provocar que la cámara se encienda y apague, grabando fragmentos aleatorios de la ruta.
*El suministro constante de energía en el vehículo puede hacer que esta función se comporte de forma diferente. Por ejemplo, dejar la cámara encendida puede agotar la batería del coche.
- DETECCIÓN DE MOVIMIENTO - una función diseñada para trabajar cuando el vehículo está aparcado - requiere una fuente de alimentación constante y la cámara debe dejarse encendida. El DVR comienza a grabar automáticamente cuando se detecta movimiento y se detiene unos segundos después de que no haya movimiento delante de la lente. Tenga en cuenta que esta función puede agotar la batería del coche.
Es necesario desactivar esta función antes de emprender un viaje, ya que puede hacer que la cámara se encienda y apague y grabe fragmentos aleatorios del recorrido.
En aras de la mejora continua del producto, el fabricante se reserva el derecho a realizar cambios en el aparato y su kit sin previo aviso. Algunas funciones descritas en este manual pueden diferir ligeramente en la realidad.
ADVERTENCIA La cámara tiene un condensador incorporado y requiere una fuente de alimentación externa.
ADVERTENCIA Utilice únicamente el cargador original con una corriente de carga de 5V/1,5A. No lo enchufe directamente en una toma de 220/230V. Podría dañar la cámara o provocar situaciones de peligro.
ADVERTENCIA Reproducción de archivos en un ordenador: La cámara no dispone de modo de almacenamiento masivo. Para reproducir archivos en un ordenador, extraiga la tarjeta de memoria de la cámara y conéctela al ordenador mediante el lector de tarjetas.
08. ESPECIFICACIÓN
Procesador: JL5603 | Sensor: SC2336 | Resolución de grabación: cámara principal: Full HD 1920x1080 + cámara trasera: VGA 640x480 | Memoria: Tarjetas Micro SD de hasta 64 GB | USB: Mini USB | Micrófono/Altavoces: Integrado | Pantalla: 2,45 pulgadas | Ángulo de visión: 140° | Modo HDR: Sí | Detección de movimiento: Sí | Grabación en bucle: Sí | Sensor G: Sí | Formato de grabación: MOV | Apertura: f/2.0 | Condensador: Integrado | Alimentación: DC 5V/1,5A | Dimensiones (sin asa): 75x43x22 mm | Peso: 83g
09. TARJETA DE GARANTÍA/RECLAMACIÓN
El producto tiene una garantía de 24 meses. Las condiciones de la garantía pueden consultarse en: https://xblitz.pl/gwarancja/
Las reclamaciones deben hacerse utilizando el formulario de reclamación que se encuentra en: http://reklamacje.kgktrend.pl/
Los detalles, el contacto y la dirección de servicio pueden encontrarse en: www.xblitz.pl. Las especificaciones y el contenido del kit están sujetos a cambios sin previo aviso, disculpen las molestias.
El símbolo del cubo de basura tachado indica que los aparatos eléctricos o electrónicos inservibles, sus accesorlos (como fuentes de alimentación, cables) o componentes (por ejemplo, pilas, si se incluyen) no pueden eliminarse junto con la basura doméstica. Para deshacerse de los aparatos o sus componentes (por ejemplo, pilas) entregue el aparato en el punto de recogida, donde será aceptado
gratuitamente. La eliminación está sujeta a la versión refundida de la Directiva RAEE (2012/19/UE) y a la Directiva sobre pilas y acumuladores (2006/66 / CE). La eliminación adecuada del dispositivo evita la degradación del medio ambiente natural. La información sobre los puntos de recogida de las instalaciones es emitida por las autoridades locales competentes. La eliminación incorrecta de los residuos está sujeta a las sanciones previstas por la legislación vigente en la zona determinada.
