MODE D'EMPLOI FY3009U1 PANASONIC

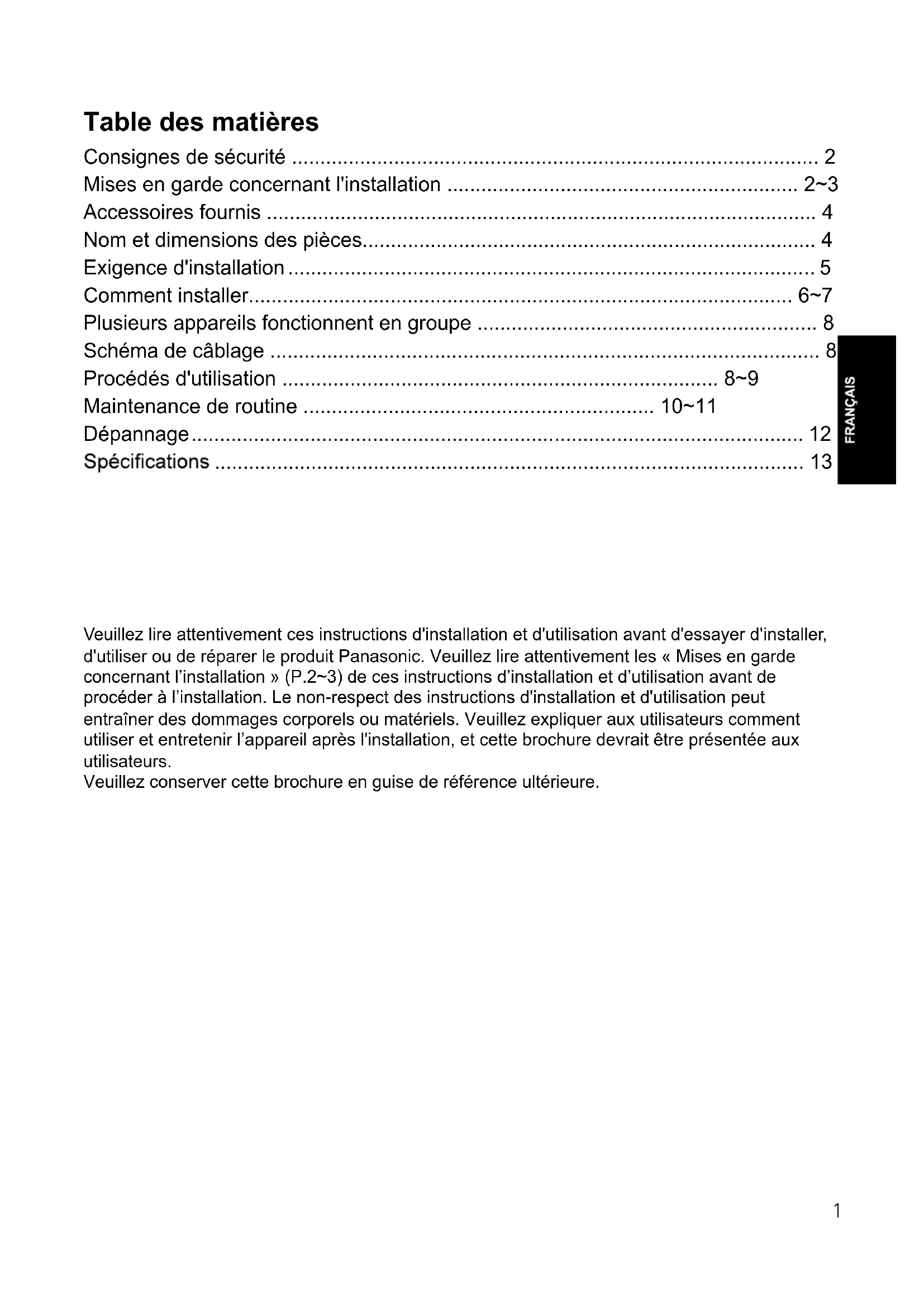

Veuillez lire attentivement ces instructions d'installation et d'utilisation avant d'essayer d'installer, d'utiliser ou de réparer le produit Panasonic. Veuillez lire attentivement les « Mises en garde concernant l’installation » (P.2~3) de ces instructions d’installation et d’utilisation avant de procéder à l’installation. Le non-respect des instructions d'installation et d'utilisation peut entraîner des dommages corporels ou matériels. Veuillez expliquer aux utilisateurs comment utiliser et entretenir l’appareil après l'installation, et cette brochure devrait être présentée aux utilisateurs. Veuillez conserver cette brochure en guise de référence ultérieure. 1Les ex utilisateurs ou à d'autres personnes et d’éviter les dégâts matériels. question est mal utilisé. AVERTISSEMENT avec rigueur le fait que cela pourrait entraîner la mort ou des blessures graves. ATTENTION avec rigueur le fait que cela pourrait entraîner des blessures graves ou des dégâts matériels. Ce symbole indique l'élément « OBLIGATOIRE » qui doit être suivi sans défaillance. Ce symbole indique l'élément « INTERDIT » de suivre. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, éviter tout danger. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un ou reçu des instructions concernant l'utilisation de l'appareil de manière sécuritaire et qui comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l’entretien de l'utilisateur ne doivent pas être faits par des enfants sans surveillance. Assurez-vous de débrancher l'alimentation avant de nettoyer l’appareil. Consignes de sécurité Veuillez respecter strictement Mises en garde concernant l'installation Veuillez installer un interrupteur multipolaire dont la séparation de contact est supérieure à 3 mm (Interrupteur bipolaire). Autrement dit, il peut provoquer un court-circuit, entraînant ainsi un incendie. N’utilisez pas l’appareil sous une tension autre que la tension nominale. Autrement dit, cela pourrait endommager l’appareil ou provoquer un incendie. L’appareil doit être mis en terre. Autrement dit, il peut provoquer un choc électrique en cas de problème ou de fuite électrique. Le câblage doit être bien branché sans aucun relâchement. Autrement dit, il peut provoquer un court-circuit, entraînant ainsi un incendie. L'installation doit être effectuée par une personne autorisée. L’appareil doit être installé solidement. Autrement dit, l’appareil peut tomber et causer éventuellement des blessures. Ne pas reconstruire cet appareil. Autrement dit, cela pourrait endommager l’appareil ou causer des blessures. AVERTISSEMENT 2Mises en garde concernant l'installation L’appareil doit être installé par 2 personnes. Autrement dit, l’appareil peut tomber et causer éventuellement des blessures. Les pièces à usage spécial ou dédiés, telles que les accessoires de montage, doivent être utilisées si de telles pièces sont fournies. Autrement dit, l’appareil peut tomber et causer éventuellement des blessures. L’appareil doit être monté sur un bâtiment peut supporter plus de 5 fois le poids de l’appareil. Le bâtiment doit être renforcé si sa solidité ne peut être assurée. Autrement dit, l’appareil peut tomber et causer éventuellement des blessures. Veuillez porter des gants lors de l'installation de l’appareil. Autrement dit, cela peut causer des dégâts. ATTENTION L’appareil doit être bien installé. Les composants doivent être bien installés. Autrement dit, l’appareil peut causer des blessures en cas de chute. N'installez pas l’appareil en utilisant une méthode qui n'est pas approuvée dans les instructions d'installation et d'utilisation. Autrement dit, l’appareil peut tomber et causer éventuellement des blessures. Il est interdit d'installer le produit dans des endroits tels que des machines, des installations chimiques ou des installations de recherche où il sera exposé à des gaz nocifs contenant des acides, des solvants alcalins, organiques, des fumées de peinture, etc., à des gaz contenant des ingrédients corrosifs. Cela pourrait provoquer une intoxication au gaz, la corrosion et la dégradation de l’appareil qui se traduit par un incendie. AVERTISSEMENT Il est interdit de l'installer dans les endroits suivants. Ne pas installer l’appareil dans un endroit où il y a de la vapeur. Emplacement contenant du gaz combustible ou des émissions de gaz d'échappement. N'installez pas l’appareil loin de la fenêtre et du mur. A l’Intérieur A l’extérieur Autrement dit, il peut provoquer un court-circuit, entraînant ainsi un incendie. Autrement dit, il peut provoquer un court-circuit, entraînant ainsi un incendie. Autrement dit, l’appareil peut se mouiller sous la pluie et provoquer un court-circuit. 3Les pièces jointes suivantes se trouvent dans la boîte d'emballage de l’appareil. Prenez soin veuillez contacter notre Centre de Service Après-Vente ou le revendeur. Numéro Dessin Nom Quantité Numéro Dessin Nom Quantité RONDELLE 6 Boulon M8 × 60L 6 Rondelle élastique
Instructions de montage et d'utilisation
Vue de face Vue arrière Cordon d'alimentation 6 trous (Les boulons M8 sont utilisés) 8 trous (des vis en bois de 8 mm sont utilisées) Vue de droite Sens
Sortie d'air Numéro de modèle A B FY-3009U1 FY-3012U1 1200 200 FY-3015U1 1500 350 Numéro Nom de la pièce Numéro Nom de la pièce Panneau avant Résine ABS Support moteur Acier SGCC Sortie d'air Résine ABS Turbine tangentielle Plaque en acier + résines AS + Fibre de verre Plaque de montage Acier SGCC Panneau arrière Acier SGCC Interrupteur à bouton-poussoir Pièce d’assemblage Moteur Pièce d’assemblage Plaque de guidage Résine ABS Avis Veuillez vous référer au tableau ci-dessus pour le recyclage des matériaux autant que possible lors de l’élimination de cet appareil. Nom et dimensions des pièces Accessoires fournis 4Exigence d'installation La température ambiante applicable de cet appareil est de l'ordre de -10°C~40°C. Ne pas installer l’appareil là où il sera exposé à des vapeurs d'huile. Il est interdit de l'installer sur une surface inégale. (La planéité doit être de 3 mm en dessous). La distorsion entraîne une réduction des performances de séparation. Les endroits où le gel pourrait se produire. Autrement dit, cela pourrait endommager l’appareil ou provoquer un incendie. Ne pas installer l’appareil dans un endroit où il y a beaucoup de poussière. La déformation de la turbine peut être causée par le déversement de sable et de poussière, ce qui peut affecter les performances. Veuillez respecter les exigences suivantes. Autrement dit, cela peut provoquer un vieillissement et une panne de l’appareil. La surface la plus basse de cet appareil devrait être installée au-dessus de 2,3 m du sol après l'installation. Éviter tout accident. Veuillez installer l’appareil horizontalement, ne pas installer verticalement l’appareil. Cela pourrait affecter la performance du roulement. La distance entre l’appareil et le plafond doit être supérieure à 50 mm. Le plafond est excessivement proche de l'entrée d'air qui peut réduire les performances de séparation. Assurez-vous que l'espace entre les appareils est de 20~40 mm lorsque plusieurs appareils fonctionnent en rangée. 20~40 mm Facile à installer. Veuillez bloquer le dégagement entre le mur et l’appareil. Empêcher à l’appareil d'aspirer l'air extérieur des dégagements. 2,3 m au dessus 50 mm au dessus 5Comment installer
1. Fixez la Plaque de montage
Montage sur le mur en béton. 1. Retirez la plaque de montage de l’appareil. Prendre la plaque de montage en enlevant les 3 vis.2. Fixez solidement les boulons dans la bonne position.· Déterminer la position sur la paroi et percer dans le mur.· Montez les boulons dans les trous.· Remplissez les trous avec du béton.
Avis La distance de la tête de boulon loin du mur devrait être de 13~15mm.3. Fixer la plaque de montage avec des rondelles, des rondelles élastiques et des écrous 2.Préparation avant le câblage Effectuer cette étape si la distance entre la partie supérieure face de l’appareil et le plafond est inférieure à 150 mm. Pré-raccrochez l’appareil dans les trous inférieurs de la plaque de montage. 150 mm au dessus Les trous inférieursMontagePlaque Vis BétonBoulonM8×60L13-15 mmEnviron 70 mmRONDELLE Mur ÉcrouRondelle élastiquePlaque de montage Autres méthodes d'installation Boulon M815 mm en dessous100 mm au dessusLa plaque de sépa-ration (non fournie) est installée sur quatre côtés.Plafond350 mm au dessusEn bois vis ( 8×60L)Montage sur l'aciercrochet Avis 1. Il est interdit d'installer l’appareil sur un mur creux, sinon il peut produire des bruits.2. Effectuez le renforcement nécessaire, en fonction de la condition particulière pour éviter une résonance acoustique et des vibrations.1. L'espace intérieur du plafond devrait dépasser les dimensions indiquées ci-dessus pour assurer l'espace d'entrée d'air, veuillez sélectionner le modèle plus grand si l'espace d'entrée d'air ne peut être réservé.2. Ne placez pas les substances près de l'entrée d'air ou de la grille de sortie (incluez la grille). Cela pourrait affecter la performance.Montage sur le bois cadreMontage à l'intérieur du plafond Veuillez utiliser la plaque de montage fournie avec l’appareil pour éviter la chute ATTENTION 6Comment installer
Le câblage doit respecter la réglementation locale sur le câblage. Autrement dit, cela peut causer un incendie. Veuillez sélectionner le cordon saturé de chlorure de polyvinyle ordinaire 60227 IEC 53. La section transversale nominale des conducteurs est de 3×1,0 mm
Autrement dit, cela peut causer un incendie. L’appareil ne comporte pas d’interrupteur Bipolaire et d’interrupteur de protection contre les fuites. Veuillez les acheter sur le marché. Il est nécessaire d'utiliser un terminal (non fourni) conforme à la IEC 60998 et à la boîte de câblage (non fournie) qui respecte la réglementation locale. Le câblage doit être bien branché sans aucun relâchement. AVERTISSEMENT Boîte de câblage (non fourni) Neutre (N)
direct (L) Marron (L) Bleu (N) Cordon d'ali- mentation de l’appareil Vert/Jaune (Terre) Bloc de jonction (non fourni) Fil de terre Alimentation cordon d'ali- mentation Câble de plomb à partir de la source Rideau d'air Cordon d'alimentation de l’appareil câblage.
4. Installation de l’appareil
1. Retirez l’appareil des trous inférieurs.
2. Fixation de l’appareil
Alignez la rainure du panneau arrière avec les deux côtés de la plaque de montage. Montez les crochets dans les trous supérieurs de la plaque de montage. Rainure Plaque de montage Panneau arrière
3. Fixez les vis. (3 places)
Avis Le torsion est suggérée à 1,2 N·m. Les trous inférieurs Les trous supérieurs 7Plusieurs appareils fonctionnent en groupe Veuillez acheter les pièces nécessaires en suivant les exigences électriques locales, à l'exception du cordon d'alimentation. Cordon d'alimentation Sélectionnez l’interrupteur dont la capacité a un courant total de 1,2~1,5 fois, lorsque plusieurs appareils fonctionnent. Le protecteur de rupture de fuite de terre devrait être équipé, autrement dit il pourrait provoquer un choc électrique. Le nombre d'opérations de verrouillage combiné ne dépasse pas 6. AVERTISSEMENT Schéma de câblage Fonctionnement du panneau de Contrôle Désactivé BAS HAUT Procédés d'utilisation Modèle représentatif
Sélectionnez le mode de fonctionnement Appuyez sur le bouton « HI » ou « LO » pour démarrer Appuyez sur le bouton « HI » si une vitesse d'air élevée est requise.Appuyez sur le bouton « LO » si une vitesse silencieuse et basse est requise.MoteurRougeOrangeNoir NoirVert/Jaune Bleu MarronInterrupteur BipolaireFournir par le Client(Point de contact de Distance séparée de Plus de 3 mm)InterrupteurBlancBlanc(H)Jaune(L) JauneCondensateur 8L’aube de guidage à la sortie d'air peut être ajustée en fonction de l'environnement de service pour atteindre la performance de séparation idéale.
Lorsque le vent est fort en plein air Sortie d'air Aube de guidage Vent fort à l’extérieur
Lorsque le vent est léger en plein air Sortie d'air Aube de guidage Vent léger à l’extérieur
Chauffage Sortie d'air Aube de guidage Chaud à l’Intérieur Humide à l’intérieur
1. La chambre a ouvert
(Fenêtre, grille, etc.) Sortie d'air Aube de guidage Humide à l’Intérieur Chaud à l’extérieur Sortie d'air Aube de guidage Humide à l’Intérieur Chaud à l’extérieur Procédés d'utilisation
Arrêtez le fonctionnement Avis L’appareil est en mode veille après avoir appuyé sur « OFF », il est toujours connecté à l’alimentation. Appuyez sur le bouton « ETEINDRE » pour arrêter le produit.
2. La chambre est étanche
à l'air (pas d'ouverture) 9Maintenance de routine Assurez-vous de débrancher l'alimentation avant de nettoyer l’appareil. Autrement dit, l’appareil pourrait fonctionner avec la possibilité d'une électrocution ou d'une blessure. personnes pour le service de l’appareil. Autrement dit, cela pourrait endommager l’appareil ou provoquer un incendie. Il est interdit d'insérer des doigts ou des bâtonnets dans l’appareil, à l'entrée ou à la sortie d’air. La turbine à vitesse de rotation élevée peut causer des blessures. Ne laissez pas l'eau s'écouler dans le moteur. Autrement dit, cela pourrait endommager l’appareil ou provoquer un incendie. Si vous n'utilisez plus cet appareil, retirez-le. Autrement dit, l’appareil peut tomber et causer éventuellement des blessures. s’échappent, ne démarrez aucune fonction de cet appareil. Autrement dit, cela pourrait générer de l'étincelle et entraîner une explosion. Ne pas allumer ou éteindre l'appareil avec les mains mouillées. Cela pourrait provoquer un choc électrique. Arrêtez immédiatement pour attendre la réparation si des anomalies se produisent (bruit, vibration, odeur). Cela pourrait entraîner des accidents inattendus. Il est interdit de placer les appareils alimentés dans une position où l’appareil Cela peut entraîner une intoxication au monoxyde de carbone causée par une combustion incomplète. AVERTISSEMENT 2 personnes sont nécessaires pour effectuer l'entretien. Autrement dit, l’appareil peut tomber et causer éventuellement des blessures. Il est interdit d'accrocher quelque chose sur l’appareil. L’appareil peut baisser en raison de l'augmentation du poids. Veuillez porter des gants lors du nettoyage de l’appareil. Autrement dit, cela peut causer des dégâts. Ne vaporisez pas directement cet appareil avec de l'eau et d'autres liquides. Autrement dit, cela peut provoquer un court-circuit ou une électrocution. ATTENTION 10Maintenance de routine Les yeux ne doivent pas être confrontés à la sortie d'air (surtout lorsque l’appareil démarre). endommager vos yeux. Ne placez pas les substances près de la sortie d'air ou de la grille d'entrée. Cela pourrait entraîner des blessures corporelles en raison du L'air fort du rideau d'air peut provoquer du sable et de la poussière. Cela pourrait entraîner des blessures corporelles. N'utilisez jamais d'essence, de benzène, de diluant ou de tout autre produit chimique pour nettoyer l’appareil. Brosse métallique Autrement dit, la chute causée par la corrosion de l’appareil, peut entraîner des blessures corporelles. ATTENTION Avis Assurez-vous de débrancher l'alimentation avant de nettoyer l’appareil. Démontage des parties Cette partie peut être facilement retirée par démontage de 7 vis comme indiqué dans 11Dépannage pas normalement, débranchez l'alimentation et contactez le Centre de Service Après Vente ou le revendeur. Condition 1er motif possible 2ème motif possible 3ème motif possible Période principale Impossible de faire fonctionner. Le câblage n'est pas correct. ( P7) Avec un grand bruit ou des vibrations Installation non appropriée. ( P6 P7) Faible performance de séparation. Modèle non adapté. L’aube de guidage n’est pas en bonne position. ( P9) L’appareil est installé verticalement. Au cours de l'opération Impossible de faire fonctionner. L’interrupteur bipolaire s’est mis en position éteinte. Faible performance de séparation. La grille d'entrée d'air est bloquée. Avec un grand bruit ou des vibrations La poussière s'accumule dans la turbine. D'autres substances sont tombées dans l’appareil. Le moteur fonctionne de façon anormale. 12Modèle Vitesse de sortie m/s Consommation d'énergie
Bruit dB (A) Volume d'air m³/h Classe d'isolation Longueur
Hauteur d'installation (m) Haute Basse Haute Basse Haute Basse Haute Basse Haute Basse FY-3009U1 10,5 0,35 0,32 48,5 45 1100 B 12 3,0 FY-3012U1 0,43 0,4 48,5 44,5 1400 1270 B 1200 14,5 3,0 FY-3015U1 10,5 131 110 0,59 0,5 51,5 48 2000 1800 B 1500 18 3,0 Modèle Vitesse de sortie m/s Consommation d'énergie
Bruit dB (A) Volume d'air m³/h Classe d'isolation Longueur
1. Les paramètres indiqués dans le tableau ci-dessus sont mesurés à une température ambiante de 20°C.
2. La valeur du bruit est mesurée à 1,5 m de l’appareil à un angle de 45° sous la sortie d'air.
3. Parce qu e la vitesse mentionnée ci-dessus est mesurée dans un laboratoire d'essai où elle est vide, sans écoulement d'air et obstacle, après une installation réelle, la vitesse peut varier en fonction de l'environnement de service différent.
