COLORband T3 BT - Machine à effet Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à effet lumineuse LED
Marque	Chauvet
Modèle	COLORband T3 BT
Alimentation	100-240 VCA, 50/60 Hz (alimentation universelle)
Consommation	Non spécifiée, mais chaînable jusqu'à plusieurs unités
Fusible	Remplacement par fusible de même type et ampérage
Modes de contrôle	DMX (3, 5 ou 13 canaux), Bluetooth, IR, maître/esclave, automatique, son
Couleurs	Rouge, vert, bleu (RGB) avec mélange personnalisé
Programmes automatiques	8 programmes intégrés
Activation par le son	Oui, avec sensibilité réglable (0-100)
Stroboscope	Intégré, vitesse réglable
Gradateur	Oui, réglable de 0 à 255
Bluetooth	Oui, contrôle via application BTAir
Télécommande IR	Compatible avec IRC-6 (optionnel)
Montage	Support de montage avec pince et câble de sécurité
Indice de protection	IP20 (usage intérieur uniquement)
Température ambiante max	40 °C
Ventilation	Doit être installé dans un endroit bien ventilé
Entretien	Débrancher avant nettoyage ; remplacer le fusible si nécessaire
Garantie	Garantie limitée (voir conditions sur site Chauvet)

FOIRE AUX QUESTIONS - COLORband T3 BT Chauvet

Comment régler l'adresse DMX sur le COLORband T3 BT ?

Appuyez sur le bouton Menu pour accéder aux paramètres. Utilisez les touches fléchées pour sélectionner le mode DMX (3Ch, 5Ch ou 13Ch). Confirmez avec Enter, puis réglez l'adresse de départ (max 500).

Comment utiliser le contrôle Bluetooth ?

Activez le mode Bluetooth dans le menu (bLE). L'ID Bluetooth s'affiche. Téléchargez l'application BTAir de Chauvet sur votre smartphone, puis associez l'appareil.

Quels sont les modes DMX disponibles ?

Le COLORband T3 BT propose trois modes DMX : 3 canaux (RVB), 5 canaux (RVB + gradateur + stroboscope) et 13 canaux (RVB pour 3 zones + stroboscope + programmes + vitesse + gradateur).

Comment remplacer le fusible ?

Débranchez l'appareil. Utilisez un tournevis à tête plate pour ouvrir le porte-fusible. Remplacez le fusible grillé par un de même type et ampérage. Refermez et rebranchez.

Puis-je utiliser cet appareil en extérieur ?

Non, le COLORband T3 BT est classé IP20 et doit être utilisé uniquement en intérieur. Évitez l'exposition à la pluie ou à l'humidité.

Comment configurer le mode maître/esclave ?

Dans le menu, réglez un appareil en MAST (maître) et les autres en SLAV (esclave) via le menu SET. Connectez-les en série DMX. Le maître contrôle les esclaves.

Comment activer les programmes automatiques ?

Utilisez le menu pour sélectionner P-- (programmes automatiques) et choisissez de P1 à P8. La vitesse peut être réglée (S--). Vous pouvez aussi les déclencher via DMX (canal 11).

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et non pelucheux. N'utilisez pas de produits chimiques.

Quelle est la puissance maximale pour le chaînage ?

Le nombre maximum d'appareils chaînables dépend de la tension secteur (120V ou 240V). Consultez l'étiquette sur l'appareil ou le manuel utilisateur pour les valeurs exactes.

Comment créer une couleur personnalisée ?

Dans le menu, sélectionnez u-- (mélange personnalisé). Réglez les valeurs de rouge (r. 0-255), vert (g. 0-255) et bleu (b. 0-255) pour obtenir la couleur désirée.

MODE D'EMPLOI COLORband T3 BT Chauvet

Le Manuel de Référence (MR) du COLORband T3BT reprend des informations de base sur cet appareil, notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails. Brevet en instance.

Clause de non responsabilité

Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.

Garantie limitée

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉS D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil n'est pas adapté pour une installation permanente.
• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.
• Cet appareil doit uniquement être utilisé en intérieur ! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

- Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

- Ne connectez jamais cet appareil à un variateur ou un rhéostat.

• Lors du remplacement du fusible, utilisez le même type et le même ampérage.

• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

- La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

- En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Nous contacter

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Veuillez consulter le site internet www.chauvetdj.com pour obtenir des informations pour nous contacter.

Contenu

• COLORband T3BT • Cordon d'alimentation • Manuel de référence

Préalable

Déballez votre COLORband T3BT et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagé, contactez immédiatement le transporteur, et non pas Chauvet.

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Chaînage électrique

Pour savoir combien de projecteurs COLORband T3BT peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil.

Remplacement des fusibles

1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de même type et de même ampérage.
5. Remettez le porte-fusible en place puis rebranchez.

Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

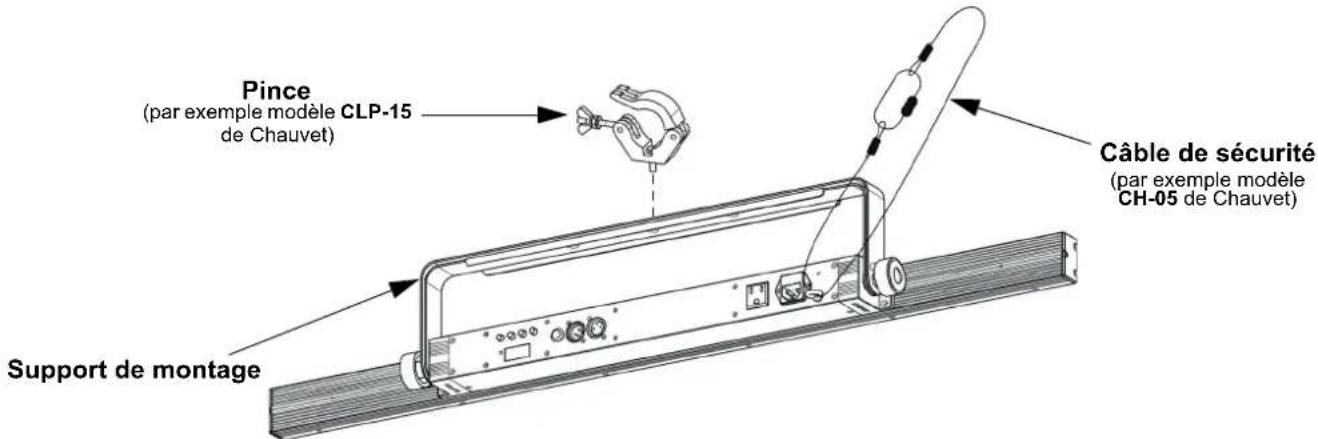

Schéma de montage

Pince (par exemple modèle CLP-15 de Chauvet) Câble de sécurité (par exemple modèle CH-05 de Chauvet) Support de montage

Description du panneau de commande

Bouton Fonction

	Permet de sortir du menu ou de la fonction en cours
	Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction
	Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction
	Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection

Menu carte

Reportez-vous à la page du produit COLORband T3BT sur www.chauvetdj.com pour la dernière carte des menu.

Mode Niveaux de programmation Description
Mode DMX	3Ch	DMX à 5 canaux 510		Mode DMX à 3 canaux
	5Ch Mode
	13Ch Mode	de DMX à 13 canaux
Couleurs statiques	C-- C 1-1	9 Couleurs statiques
Programmes automatiques	P-- P 1-8	Programmes automatiques
Vitesse S-- S.	1-100 Vitesse	de programme pour P 1-8
Gradateur dIM		L. 1-255 Gradateur
Activation par le son	Snd	Snd1-8		Programme son-activé
Sensibilité	SEnS	u 0-100		Sensibilité sonore
Mélange de couleur personnalisée	u--	r. 0-255		Couleurs statiques personnaliséesCombinaison de rouge, vert et bleu
		G. 0-255
		b. 0-255
		S. 0-100		La vitesse du stroboscope
Mode Bluetooth	bLE	----		Mode de contrôle Bluetooth, affichage de l'ID Bluetooth
Mode de contrôle	SET	IR	ON	Permet d'activer ou désactiver l'infrarouge
			OFF
		OUT	DMX	Activer maître/esclave avec les appareils non compatibles BT
			SLAV	Activer maître/esclave avec d'autres appareils compatibles BT

*La marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Chauvet & Sons, LLC est sous licence. Les autres marques déposées et noms commerciaux sont la propriété de leurs détenteurs respectifs.

Chaînage DMX

Le COLORband T3BT peut fonctionner avec un contrôleur DMX lorsqu'il est relié par des connexions séries DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 500.

Connexion maître/esclave

Le COLORband T3BT utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.

Irc-6 (télécommande par infrarouge)

Le COLORband T3BT est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ. Pour plus d'informations sur l'IRC-6 ou pour télécharger les instructions, rendez-vous à l'adresse www.chauvetdj.com.

Contrôle bluetooth

Le COLORband T3BT peut être contrôlé avec l'application BTAir par connexion Bluetooth. Pour plus d'informations sur l'utilisation de l'application BTAir, veuillez télécharger le Manuel d'utilisation BTAir sur www.chauvetdj.com.

Valeurs DMX

13Ch

Canal Fonction Valeur Pourcentage/Paramétrage
1 Rouge 1 000	255 0-100%
2 Vert 1 000	255 0-100%
3 Bleu 1 000	255 0-100%
4 Rouge 2 000	255 0-100%
5 Vert 2 000	255 0-100%
6 Bleu 2 000	255 0-100%
7 Rouge 3 000	255 0-100%
8 Vert 3 000	255 0-100%
9 Bleu 3 000	255 0-100%
10 Stroboscope	000 015 Aucune fonction
	016 255 Stroboscope, lente à rapide
11	Programmes Automatiques	000 005 Aucune fonction
		006 036 Programme automatique 1 (programmes 2-7)
		037 068 Programme automatique 2
		069 100 Programme automatique 3
		101 132 Programme automatique 4
		133 164 Programme automatique 5
		165 196 Programme automatique 6
		197 228 Programme automatique 7
		229 255 Programme automatique 8
12	Vitesse du programme	000 250 Vitesse, lente à rapide
		251 255 Programme son-activé
13 Gradateur 000		255 0-100%

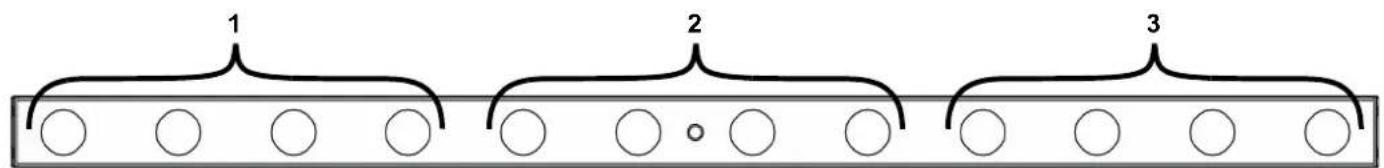

Zones de contrôle DMX du COLORband T3BT (13Ch)

5Ch

Canal Fonction Valeur Pourcentage/Paramétrage
1 Rouge 000	255 0–100%
2 Vert 000	255 0–100%
3 Bleu	000 255 0–100%
4 Gradateur 000	255 0–100%
5 Stroboscope	000 015 Aucune fonction
	016 255 Stroboscope, lente à rapide

3Ch

Canal Fonction Valeur Pourcentage/Paramétrage
1 Rouge 000		255 0–100%
2 Vert 000		255 0–100%
3 Bleu	000	255 0–100%
