GEBRUIKSAANWIJZING COLORband T3 BT Chauvet
Over deze handleiding
De COLORband T3BT Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie. Patent aangevraagd.
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
BEPERKTE GARANTIE
GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.
Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.
Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.
Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.
Veiligheidsinstructies
Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.
- Dit product is niet bedoeld voor permanente installatie.
- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact. - KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
- Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
- Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
- Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
- GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
-
RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.
-
De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.
- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
- Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
- Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
- Sluit dit product nooit aan op een dimmer of een regelweerstand.
- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.
- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.
- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.
- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
- Open het product NIET. Het bevat geen te onderhouden onderdelen.
- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetdj.com voor contactinformatie.
Wat is inbegrepen
• COLORband T3BT
- Stroomsnoer
• Beknopte handleiding
Om te beginnen
Pak uw COLORband T3BT uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.
Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
Power Linking
Voor het maximale aantal COLORband T3BT-producten die via power link kunnen worden gekoppeld bij elke spanning, ziet u de gebruikershandleiding of de sticker op het product.
Vervangen van de zekering
- Ontkoppel het apparaat van de stroom.
- Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
- Druk de beveiligingskap uit de behuizing.
- Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
- Plaats de zekeringhouder terug en steek de stekker er weer in.
Montage
Lees alvorens dit product te monteren alle Veiligheidsinstructies.

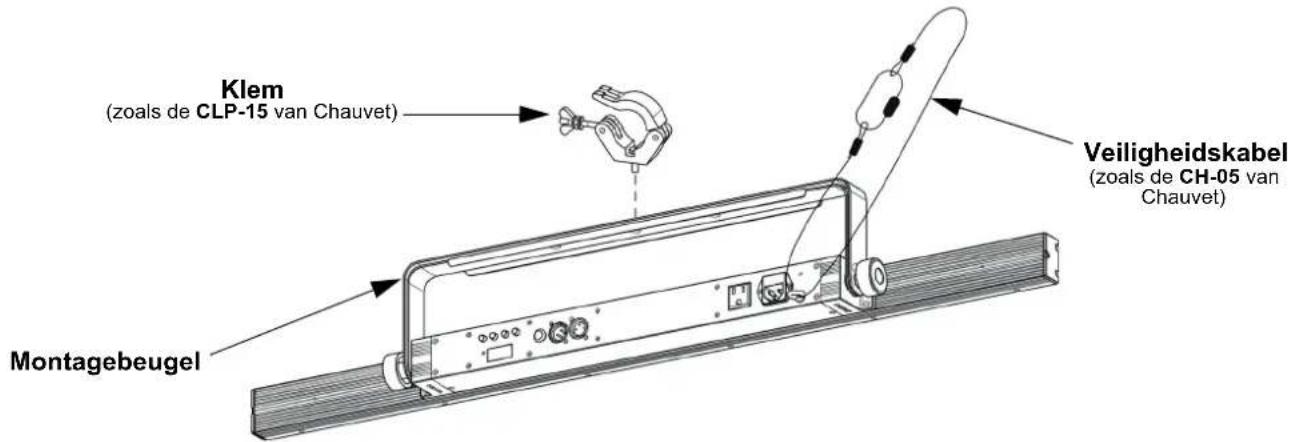

Montagediagram
| Toets Functie | |
| Sluit het huidige menu of functie af | |
| Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie | |
| Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie | |
| Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie | |
Menukaart
Raadpleeg de productpagina van der COLORband T3BT op www.chauvetdj.com voor de nieuwste menukaart.
| Modus Programmeerniveaus Beschrijving | ||||
| DMX-Modus | 3Ch | aals DMX-mode510 | 3-kanaals DMX-modus | |
| 5Ch 5-kanaals DMX-modus | ||||
| 13Ch 13-kanaals DMX-modus | ||||
| Statische kleuren | C-- C 1-19 | Statische kleuren | ||
| Automatische programma's | P-- P 1-8 | Automatische programma's | ||
| Snelheid S-- S. 1-100 Programmasnelheid voor P 1-8 | ||||
| Dimmer dIM | L. 1-255 | Dimmer | ||
| Geluidsactief | Snd | Snd1-8 | Geluidsactieve programma | |
| Gevoeligheid | SEnS | u 0-100 | Geluidsgevoeligheid | |
| Aangepaste kleurenmenging | u-- | r. 0-255 | Aangepaste statische kleurenCombineer rood, groen en blauw | |
| G. 0-255 | ||||
| b. 0-255 | ||||
| S. 0-100 Stroboscoopsnelheid | ||||
| Bluetooth-Modus | bLE | ---- | Bluetooth-bedieningsmodus, toont Bluetooth-ID | |
| Besturingsmodus | SET | IR | ON | Schakelt infrarood in of uit |
| OFF | ||||
| OUT | DMX | Master/Slave activeren bij niet-BT-producten | ||
| SLAV | Master/Slave activeren bij BT-producten | |||
*Het Bluetooth®-merk en logo's zijn gedeponeerde handelsmerken in eigendom van Bluetooth SIG, Inc. en elk gebruik van deze merken door Chauvet & Sons, LLC is onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van hun respectieve eigenaren.
DMX-koppeling
De COLORband T3BT kan met een DMX-regelaar werken, indien gekoppeld door seriële DMX-verbindingen. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.
Startadres
Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 500.
Master/slave-verbinding
De COLORband T3BT maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.
IRC-6 Infrarood Remote Control
De COLORband T3BT is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer informatie over de IRC-6 of downloadinstructies naar www.chauvetdj.com.
Bluetooth-bediening
De COLORband T3BT kan met de BTAir-toepassing over een Bluetooth-verbinding bediend worden. Voor meer informatie over het gebruik van de BTAir-app, downloadt u de BTAir-gebruikershandleiding op www.chauvetdj.com.
DMX-waarden
13Ch
| Kanaal Functie Waarde Percentage/instelling | |||
| 1 Rood | 1 000 | ⇔ 255 0-100% | |
| 2 Groen | 1 000 | ⇔ 255 0-100% | |
| 3 Blauw | 1 000 | ⇔ 255 0-100% | |
| 4 Rood | 2 000 | ⇔ 255 0-100% | |
| 5 Groen | 2 000 | ⇔ 255 0-100% | |
| 6 Blauw | 2 000 | ⇔ 255 0-100% | |
| 7 Rood | 3 000 | ⇔ 255 0-100% | |
| 8 Groen | 3 000 | ⇔ 255 0-100% | |
| 9 Blauw | 3 000 | ⇔ 255 0-100% | |
| 10 Stroboscoop | 000 ⇔ 015 Geen functie | ||
| 016 ⇔ 255 Langzaam tot snel-stroboscoop | |||
| 11 | Automatischeprogramma's | 000 ⇔ 005 Geen functie | |
| 006 ⇔ 036 Automatisch programma 1 (programma's 2-7) | |||
| 037 ⇔ 068 Automatisch programma 2 | |||
| 069 ⇔ 100 Automatisch programma 3 | |||
| 101 ⇔ 132 Automatisch programma 4 | |||
| 133 ⇔ 164 Automatisch programma 5 | |||
| 165 ⇔ 196 Automatisch programma 6 | |||
| 197 ⇔ 228 Automatisch programma 7 | |||
| 229 ⇔ 255 Automatisch programma 8 | |||
| 12 Auto-snelheid | 000 ⇔ 250 Lage tot hoge snelheid | ||
| 251 ⇔ 255 Geluidsactieve programma | |||
| 13 Dimmer | 000 | ⇔ 255 0-100% | |

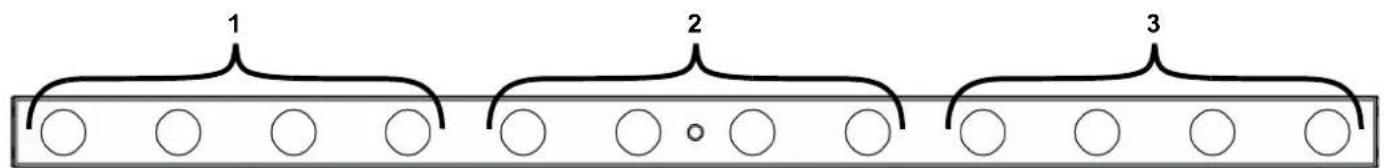

COLORband T3BT Zones for DMX Control (13Ch)
5Ch
| Kanaal Functie Waarde Percentage/instelling | ||
| 1 Rood 000 | 255 0–100% | |
| 2 Groen 000 | 255 0–100% | |
| 3 Blauw 000 | 255 0–100% | |
| 4 Dimmer 000 | 255 0–100% | |
| 5 Stroboscoop | 000 015 Geen functie | |
| 016 255 Langzaam tot snel-stroboscoop | ||
3Ch
| Kanaal Functie Waarde Percentage/instelling | ||
| 1 Rood 000 | 255 0–100% | |
| 2 Groen 000 | 255 0–100% | |
| 3 Blauw 000 | 255 0–100% | |
