COLORband T3 BT - Effektmaschine Chauvet - Kostenlose Bedienungsanleitung

Produkttyp	LED-Lichteffektmaschine
Marke	Chauvet
Modell	COLORband T3 BT
Stromversorgung	100-240 V AC, 50/60 Hz (universelle Stromversorgung)
Leistungsaufnahme	Nicht angegeben, aber mehrere Einheiten können verkettet werden
Sicherung	Ersatz durch Sicherung gleichen Typs und gleicher Stromstärke
Steuerungsmodi	DMX (3, 5 oder 13 Kanäle), Bluetooth, IR, Master/Slave, automatisch, Musik
Farben	Rot, Grün, Blau (RGB) mit benutzerdefinierter Mischung
Automatische Programme	8 integrierte Programme
Musiksteuerung	Ja, mit einstellbarer Empfindlichkeit (0-100)
Stroboskop	Integriert, Geschwindigkeit einstellbar
Dimmer	Ja, einstellbar von 0 bis 255
Bluetooth	Ja, Steuerung über die BTAir-App
IR-Fernbedienung	Kompatibel mit IRC-6 (optional)
Montage	Montagehalterung mit Klemme und Sicherungsseil
Schutzart	IP20 (nur für Innenräume)
Maximale Umgebungstemperatur	40 °C
Belüftung	Muss an einem gut belüfteten Ort installiert werden
Wartung	Vor der Reinigung vom Netz trennen; ggf. Sicherung ersetzen
Garantie	Eingeschränkte Garantie (siehe Bedingungen auf der Chauvet-Website)

Häufig gestellte Fragen - COLORband T3 BT Chauvet

Wie stelle ich die DMX-Adresse am COLORband T3 BT ein?

Drücken Sie die Menu-Taste, um auf die Einstellungen zuzugreifen. Verwenden Sie die Pfeiltasten, um den DMX-Modus (3Ch, 5Ch oder 13Ch) auszuwählen. Bestätigen Sie mit Enter und stellen Sie dann die Startadresse (max. 500) ein.

Wie verwende ich die Bluetooth-Steuerung?

Aktivieren Sie den Bluetooth-Modus im Menü (bLE). Die Bluetooth-ID wird angezeigt. Laden Sie die BTAir-App von Chauvet auf Ihr Smartphone herunter und koppeln Sie das Gerät.

Welche DMX-Modi sind verfügbar?

Der COLORband T3 BT bietet drei DMX-Modi: 3 Kanäle (RGB), 5 Kanäle (RGB + Dimmer + Stroboskop) und 13 Kanäle (RGB für 3 Zonen + Stroboskop + Programme + Geschwindigkeit + Dimmer).

Wie ersetze ich die Sicherung?

Trennen Sie das Gerät vom Netz. Öffnen Sie den Sicherungshalter mit einem Schlitzschraubendreher. Ersetzen Sie die durchgebrannte Sicherung durch eine gleichen Typs und gleicher Stromstärke. Schließen Sie den Halter wieder und schließen Sie das Gerät wieder an.

Kann ich dieses Gerät im Freien verwenden?

Nein, der COLORband T3 BT hat die Schutzklasse IP20 und darf nur in Innenräumen verwendet werden. Vermeiden Sie Regen oder Feuchtigkeit.

Wie konfiguriere ich den Master/Slave-Modus?

Stellen Sie im Menü ein Gerät auf MAST (Master) und die anderen auf SLAV (Slave) über das Menü SET. Verbinden Sie sie in einer DMX-Reihe. Der Master steuert die Slaves.

Wie aktiviere ich die automatischen Programme?

Verwenden Sie das Menü, um P-- (automatische Programme) auszuwählen und wählen Sie P1 bis P8. Die Geschwindigkeit kann eingestellt werden (S--). Sie können sie auch über DMX (Kanal 11) auslösen.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie keine Chemikalien.

Was ist die maximale Leistung für die Verkettung?

Die maximale Anzahl verkettbarer Geräte hängt von der Netzspannung ab (120V oder 240V). Überprüfen Sie das Etikett am Gerät oder das Benutzerhandbuch für genaue Werte.

Wie erstelle ich eine benutzerdefinierte Farbe?

Wählen Sie im Menü u-- (benutzerdefinierte Mischung). Stellen Sie die Werte für Rot (r. 0-255), Grün (g. 0-255) und Blau (b. 0-255) ein, um die gewünschte Farbe zu erhalten.

BEDIENUNGSANLEITUNG COLORband T3 BT Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des COLORband T3BT finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter. Patent angemeldet.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden. EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Produkt eignet sich nicht für eine permanente Installation.
• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
  • Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
• Bei Montage über Kopf immer ein Sicherungsseil verwenden.
• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetdj.com.

Packungsinhalt

• COLORband T3BT
- Netzkabel
- Schnellanleitung

Start

Packen Sie Ihren COLORband T3BT aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Informationen zur maximalen Anzahl der COLORband T3BT-Geräte, die bei 120 V oder 240 V in Serie geschaltet werden können, finden Sie in der Bedienungsanleitung oder auf dem Typenschild am Gerät.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

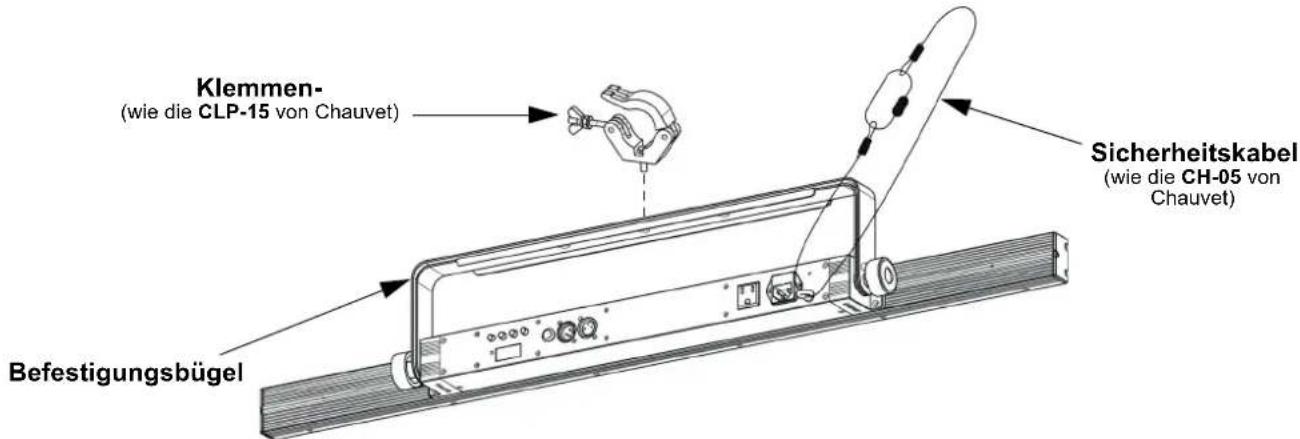

Montageansicht

Klemmen- (wie die CLP-15 von Chauvet) Sicherheitskabel (wie die CH-05 von Chauvet) Befestigungsbügel

Beschreibung des Bedienfeldes

Taste Funktion
	Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
	Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
	Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen

Aktiviert eine Menüoption oder einen ausgewählten Wert

Menükarte

Die neues te Menükarte finden Sie auf der COLORband T3BT-produktseite unter www.chauvetdj.com.

Modus Programmierebenen Beschreibung
DMX-Modus	3Ch	Canal DMX-Modus-510		3-Kanal DMX-Modus
	5Ch 5-Kanal 13-Kanal DMX-Modus
	13Ch 13-Kanal DMX-Modus
Statische Farben	C-- C 1-19 Statische Farben
Auto-Programme	P-- P 1-8 Auto-Programme
Geschwindigkeit	S-- S. 1-100 Programmgeschwindigkeit für P 1-8
Dimmer dIM	L. 1-255	Dimmer
Musiksteuerung	Snd	Snd1-8		Musiksteuerungsprogramm
Empfindlichkeit	SEnS	u 0-100		Musikempfindlichkeit
Individuelle Farbmischung	u--	r. 0-255		Benutzerdefinierte statische Farben kombiniert rot, grün und blau
		G. 0-255
		b. 0-255
		S. 0-100 Strobe-frequenz
Bluetooth-Modus	bLE	----		Bluetooth-Steuerungsmodus, zeigt die Bluetooth-ID an
Steuermodus	SET	IR	ON	Schaltet Infrarot ein oder aus
			OFF
		OUT	DMX	Aktivieren Sie Master/Slave mit Nicht-BT-Geräten
			SLAV	Aktivieren Sie Master/Slave mit anderen BT-Geräten

*Die Wortmarke Bluetooth® und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von Chauvet & Sons, LLC unter Lizenz verwendet. Andere Marken und Markennamen gehören den jeweiligen Eigentümern.

DMX-Verbindung

Der COLORband T3BT kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 500.

Master/Slave-Schaltung

Der COLORband T3BT verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

IRC-6 (Infrarot-Fernbedienung)

Der COLORband T3BT ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Weitere Informationen zur IRC-6 oder herunterladbare Anweisungen finden Sie unter www.chauvetdj.com.

Bluetooth-Steuerung

Der COLORband T3BT kann mit der BTAir-App über eine Bluetooth-Verbindung betrieben werden. Für weitere Informationen zur Verwendung der BTAir-App laden Sie sich die BTAir-Anleitung unter www.chauvetdj.com herunter.

DMX-Werte

13Ch

Kanal Funktion Wert Prozent/Einstellung
1 Rot 1	000	⇔ 255 0-100%
2 Grün	1 000	⇔ 255 0-100%
3 Blau	1 000	⇔ 255 0-100%
4 Rot 2	000	⇔ 255 0-100%
5 Grün	2 000	⇔ 255 0-100%
6 Blau	2 000	⇔ 255 0-100%
7 Rot 3	000	⇔ 255 0-100%
8 Grün	3 000	⇔ 255 0-100%
9 Blau	3 000	⇔ 255 0-100%
10 Strobe		000 ⇔ 015 Keine Funktion
		016 ⇔ 255 Strobe, langsam bis schnell
11 Auto-Programme		000 ⇔ 005 Keine Funktion
		006 ⇔ 036 Auto-Programm 1 (Programme 2-7)
		037 ⇔ 068 Auto-Programm 2
		069 ⇔ 100 Auto-Programm 3
		101 ⇔ 132 Auto-Programm 4
		133 ⇔ 164 Auto-Programm 5
		165 ⇔ 196 Auto-Programm 6
		197 ⇔ 228 Auto-Programm 7
		229 ⇔ 255 Auto-Programm 8
12	Programmgeschwindig -keit	000 ⇔ 250 Geschwindigkeit, langsam bis schnell
		251 ⇔ 255 Musiksteuerung
13 Dimmer 000		⇔ 255 0-100%

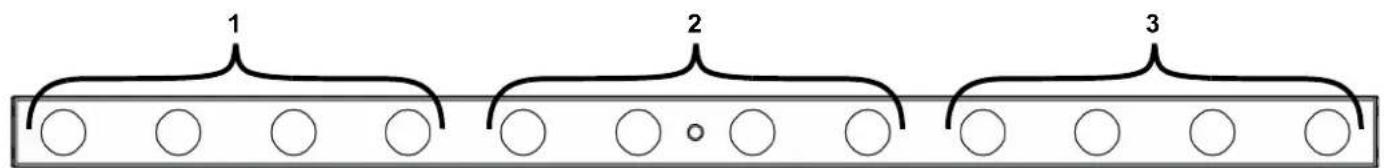

COLORband T3BT-Zonen für DMX-Steuerung (13Ch)

5Ch

Kanal Funktion Wert Prozent/Einstellung
1 Rot 000		255 0–100%
2 Grün	000	255 0–100%
3 Blau	000	255 0–100%
4 Dimmer 000		255 0–100%
5 Strobe		000 015 Keine Funktion
		016 255 Strobe, langsam bis schnell

3Ch

Kanal Funktion Wert Prozent/Einstellung
1 Rot 000		255 0–100%
2 Grün	000	255 0–100%
3 Blau	000	255 0–100%

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: [e-mail]

Germany Website: www.chauvetdj.eu
