COLORband T3 BT - Macchina effetti Chauvet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina per effetti luminosi LED
Marca	Chauvet
Modello	COLORband T3 BT
Alimentazione	100-240 VCA, 50/60 Hz (alimentazione universale)
Consumo	Non specificato, ma collegabile fino a più unità
Fusibile	Sostituzione con fusibile dello stesso tipo e amperaggio
Modalità di controllo	DMX (3, 5 o 13 canali), Bluetooth, IR, master/slave, automatico, audio
Colori	Rosso, verde, blu (RGB) con miscelazione personalizzata
Programmi automatici	8 programmi integrati
Attivazione audio	Sì, con sensibilità regolabile (0-100)
Stroboscopio	Integrato, velocità regolabile
Dimmer	Sì, regolabile da 0 a 255
Bluetooth	Sì, controllo tramite app BTAir
Telecomando IR	Compatibile con IRC-6 (opzionale)
Montaggio	Supporto di montaggio con morsetto e cavo di sicurezza
Grado di protezione	IP20 (solo uso interno)
Temperatura ambiente max	40 °C
Ventilazione	Deve essere installato in un luogo ben ventilato
Manutenzione	Scollegare prima della pulizia; sostituire il fusibile se necessario
Garanzia	Garanzia limitata (vedere condizioni sul sito Chauvet)

Domande frequenti - COLORband T3 BT Chauvet

Come impostare l'indirizzo DMX su COLORband T3 BT?

Premere il pulsante Menu per accedere alle impostazioni. Utilizzare i tasti freccia per selezionare la modalità DMX (3Ch, 5Ch o 13Ch). Confermare con Enter, quindi impostare l'indirizzo iniziale (max 500).

Come utilizzare il controllo Bluetooth?

Attivare la modalità Bluetooth nel menu (bLE). Viene visualizzato l'ID Bluetooth. Scaricare l'app BTAir di Chauvet sul proprio smartphone, quindi associare il dispositivo.

Quali sono le modalità DMX disponibili?

Il COLORband T3 BT offre tre modalità DMX: 3 canali (RGB), 5 canali (RGB + dimmer + stroboscopio) e 13 canali (RGB per 3 zone + stroboscopio + programmi + velocità + dimmer).

Come sostituire il fusibile?

Scollegare l'apparecchio. Utilizzare un cacciavite a testa piatta per aprire il portafusibile. Sostituire il fusibile bruciato con uno dello stesso tipo e amperaggio. Richiudere e ricollegare.

Posso utilizzare questo apparecchio all'aperto?

No, il COLORband T3 BT è classificato IP20 e deve essere utilizzato solo in interni. Evitare l'esposizione alla pioggia o all'umidità.

Come configurare la modalità master/slave?

Nel menu, impostare un apparecchio su MAST (master) e gli altri su SLAV (slave) tramite il menu SET. Collegarli in serie DMX. Il master controlla gli slave.

Come attivare i programmi automatici?

Utilizzare il menu per selezionare P-- (programmi automatici) e scegliere da P1 a P8. La velocità può essere regolata (S--). È possibile anche attivarli tramite DMX (canale 11).

Come pulire l'apparecchio?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare un panno asciutto e non lanuginoso. Non utilizzare prodotti chimici.

Qual è la potenza massima per il collegamento in serie?

Il numero massimo di apparecchi collegabili in serie dipende dalla tensione di rete (120V o 240V). Consultare l'etichetta sull'apparecchio o il manuale utente per i valori esatti.

Come creare un colore personalizzato?

Nel menu, selezionare u-- (miscelazione personalizzata). Impostare i valori di rosso (r. 0-255), verde (g. 0-255) e blu (b. 0-255) per ottenere il colore desiderato.

MANUALE UTENTE COLORband T3 BT Chauvet

Informazioni sulla Guida

La Guida Rapida COLORband T3BT contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com. In attesa di brevetto.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Questa apparecchiatura non è progettata per installazione permanente.
• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

- La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

- Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.

- Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

- Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

- Non collegare mai ad un dimmer o ad un reostato.

- Sostituire il fusibile con un altro dello stesso tipo e classe.

- Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.

- Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

- In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• NON aprire l'unità. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetdj.com.

Che cosa è incluso

• COLORband T3BT
• Cavo di alimentazione
- Guida Rapida

Per iniziare

Disimballare COLORband T3BT ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Collegamento

Per il numero massimo di unità collegabili in cascata a 120 V oppure a 240 V, fare riferimento al Manuale Utente o alla targhetta collocata sul prodotto.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamento del fusibile.
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

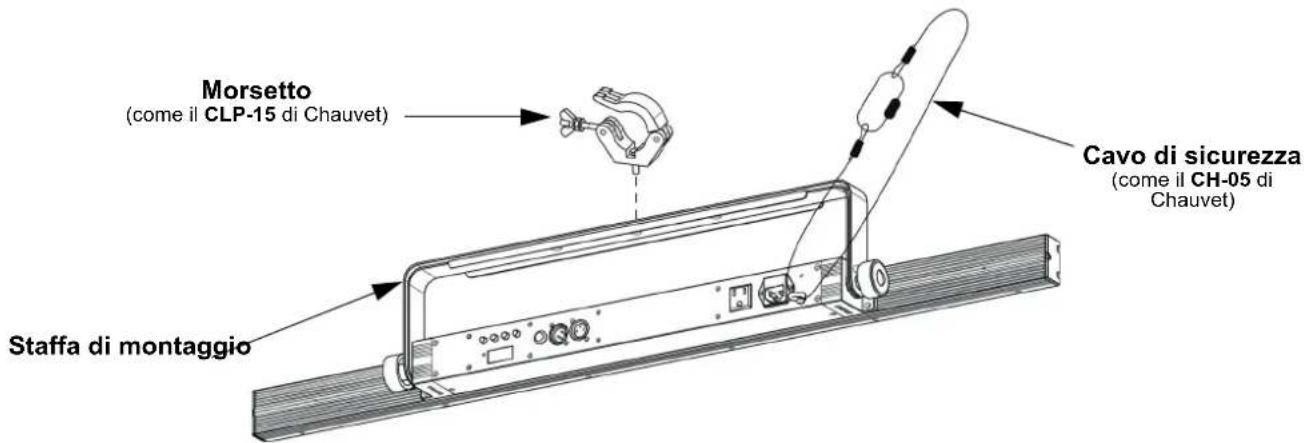

Schema di montaggio

Morsetto (come il CLP-15 di Chauvet) Cavo di sicurezza (come il CH-05 di Chauvet) Staffa di montaggio

Descrizione del pannello di controllo

Pulsante Funzione

	Consente di uscire dal menù o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Fare riferimento alla pagina del prodotto COLORband T3BT su www.chauvetdj.com per la mappa dei menu più recente.

Modalità Livelli di programmazione Descrizione
Modalità DMX	3Ch	alità DMX 5 carla510		Modalità DMX 3 canali
	5Ch Modalità DMX 5 carla510
	13Ch Modalità DMX 13 canali
Colori statici C-- C 1–19 Colori statici
Programmi automatici	P-- P 1–8	Programmi automatici
Velocità S-- S. 1–100 Velocità programma per P 1–8
Dimmer dIM L. 1–255 Dimmer
Attivazione sonora	Snd	Snd1–8		Programma attivati suono
Sensibilità	SEnS	u 0–100		Sensibilità al suono
Mixaggio colori personalizzati	u--	r. 0–255		Colori statici personalizzatiCombinazione di rosso, verde e blu
		G. 0–255
		b. 0–255
		S. 0–100 Tasso di stroboscopia
Modalità Bluetooth	bLE	----		Modalità di controllo Bluetooth, visualizza l'identificativo Bluetooth
Modalità di controllo	SET	IR	ON	Attivazione/disattivazione infrarossi
			OFF
		OUT	DMX	Abilita Master/Slave con prodotti non-BT
			SLAV	Abilita Master/Slave con altri prodotti BT

*Il marchio ed i logo Bluetooth® sono marchi registrati di Bluetooth SIG, Inc. L'eventuale utilizzo di tali marchi da parte di Chauvet & Sons, LLC è soggetto a licenza. Altri marchi e nomi commerciali sono di pertinenza dei rispettivi titolari.

Collegamento DMX

COLORband T3BT può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 500.

Collegamento Master/Slave

In modalità Master/Slave, COLORband T3BT utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

IRC-6 (Telecomando a infrarossi)

COLORband T3BT è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Per maggiori informazioni sul Telecomando a infrarossi, o per scaricarne le relative istruzioni, visitare il sito Web www.chauvetdj.com.

Controllo Bluetooth

COLORband T3BT può funzionare con l'applicazione BTAir su connessione Bluetooth. Per maggiori informazioni sull'utilizzo dell'applicazione BTAir, scaricare il relativo manuale dal sito Web www.chauvetdj.com.

Valori DMX

13Ch

Canale	Funzione	Valore	Percentuale/Impostazione
1 Rosso 1 000		255 0-100%
2 Verde 1 000		255 0-100%
3 Blu 1 000		255 0-100%
4 Rosso 2 000		255 0-100%
5 Verde 2 000		255 0-100%
6 Blu 2 000		255 0-100%
7 Rosso 3 000		255 0-100%
8 Verde 3 000		255 0-100%
9 Blu 3 000		255 0-100%
10 Strobo		000 015 Nessuna funzione
		016 255 Stroboscopio, da lento a veloce
11 Programmi automatici		000 005 Nessuna funzione
		006 036 Programma automatico 1 (programmi 2-7)
		037 068 Programma automatico 2
		069 100 Programma automatico 3
		101 132 Programma automatico 4
		133 164 Programma automatico 5
		165 196 Programma automatico 6
		197 228 Programma automatico 7
		229 255 Programma automatico 8
12 Velocità programma		000 250 Da lento a veloce
		251 255 Programma attivati suono
13 Dimmer 000		255 0-100%

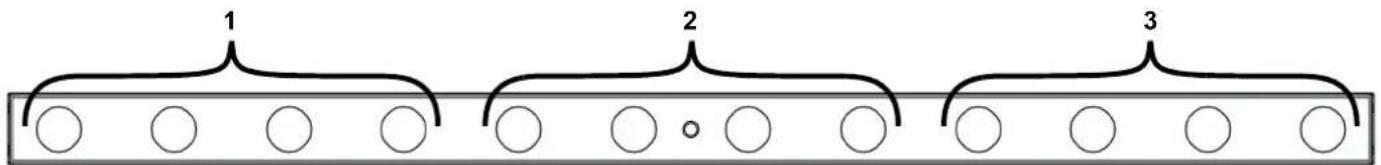

Zone COLORband T3BT per controllo DMX (13Ch)

1 2 3

5Ch

Canale	Funzione	Valore	Percentuale/Impostazione
1 Rosso 000		255 0-100%
2 Verde 000		255 0-100%
3 Blu	000	255 0-100%
4 Dimmer 000		255 0-100%
5 Strobo		000 015 Nessuna funzione
		016 255 Stroboscopio, da lento a veloce

3Ch

Canale	Funzione	Valore	Percentuale/Impostazione
1 Rosso 000		255 0-100%
2 Verde 000		255 0-100%
3 Blu	000	255 0-100%
