NS3000 - Haut-parleurs YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte bibliothèque 2 voies de type bass-reflex
Marque	YAMAHA
Modèle	NS3000
Dimensions (L x H x P)	244 × 394 × 326 mm
Poids	13,1 kg
Impédance	6 Ω (minimum 4,6 Ω)
Réponse en fréquence	39 Hz – 60 kHz (-10 dB), 100 kHz (-30 dB)
Puissance d'entrée nominale	60 W
Puissance d'entrée maximale	120 W
Fréquence de transfert	2,8 kHz
Type de haut-parleur grave	16 cm de type cône
Type de haut-parleur aigu	3 cm de type dôme
Matériau de la membrane	ZYLON™ (marque Toyobo)
Technologie d'évent	Twisted Flare Port
Accessoires inclus	Coussinets (×4), bouchons d'évent (×2)
Alimentation	Passive (alimentation par amplificateur)
Entretien et nettoyage	Chiffon doux et sec ; ne pas utiliser de produits chimiques
Sécurité	Ne pas démonter ; éviter l'eau ; surveillance des enfants
Pièces détachées et réparabilité	Contacter un revendeur Yamaha ou un technicien qualifié

FOIRE AUX QUESTIONS - NS3000 YAMAHA

Comment installer les coussinets fournis ?

Placez les coussinets sous les quatre coins de l'enceinte pour protéger la surface. Ne pas utiliser d'adhésif ou de ruban double face.

À quoi sert le bouchon d'évent ?

Le bouchon d'évent atténue le grave. Insérez-le dans l'évent Twisted Flare Port pour réduire le niveau des basses fréquences selon votre environnement.

Comment raccorder les enceintes à l'amplificateur ?

Dénudez 15 mm de gaine, torsadez les fils, desserrez la borne, insérez le fil dénudé et resserrez la borne. Respectez la polarité rouge (+), noir (-).

Que faire si le son manque de graves ?

Vérifiez la polarité des connexions : une inversion des bornes + et - réduit le grave. Assurez-vous aussi que le bouchon d'évent n'est pas inséré par erreur.

Puis-je utiliser ces enceintes avec un amplificateur de forte puissance ?

Oui, mais ne dépassez pas la puissance d'entrée maximale de 120 W. Vérifiez la compatibilité avec votre amplificateur.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec. N'utilisez pas de benzène, diluant ou chiffons chimiques qui pourraient endommager la finition laquée.

Les enceintes sont-elles blindées magnétiquement ?

Oui, elles sont équipées d'un blindage magnétique. Cependant, ne les placez pas trop près d'un téléviseur à tube cathodique.

Puis-je utiliser des fiches banane ?

Oui, vissez le bouton de la borne, puis insérez la fiche banane directement dans la borne.

Que faire si le bouchon d'évent tombe à l'intérieur de l'enceinte ?

Contactez votre revendeur Yamaha ou un centre SAV agréé. Ne tentez pas de le retirer vous-même pour éviter d'endommager l'enceinte.

Comment obtenir le manuel le plus récent ?

Téléchargez la version la plus récente sur le site Web de Yamaha. Le manuel fourni correspond aux caractéristiques connues à la date de publication.

MODE D'EMPLOI NS3000 YAMAHA

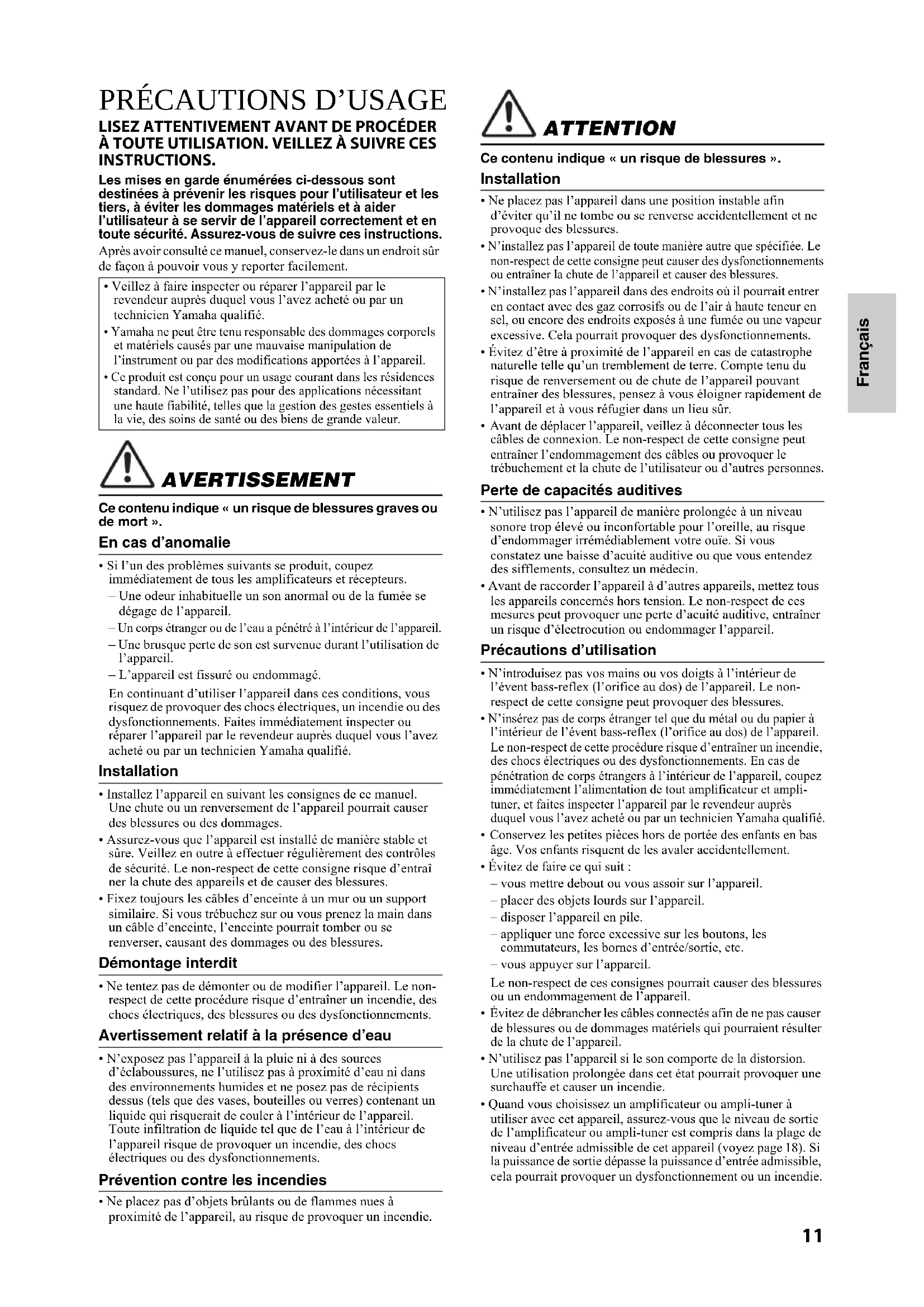

Les mises en garde énumérées ci-dessous sont destinées à prévenir les risques pour l'utilisateur et les tiers, à éviter les dommages matériels et à aider l'utilisateur à se servir de l'appareil correctement et en toute sécurité. Assurez-vous de suivre ces instructions.

Après avoir consulté ce manuel, conservez-le dans un endroit sûr de façon à pouvoir vous y reporter facilement.

• Veillez à faire inspecter ou réparer l'appareil par le revendeur auprès duquel vous l'avez acheté ou par un technicien Yamaha qualifié.
• Yamaha ne peut être tenu responsable des dommages corporels et matériels causés par une mauvaise manipulation de l'instrument ou par des modifications apportées à l'appareil.
• Ce produit est conçu pour un usage courant dans les résidences standard. Ne l'utilisez pas pour des applications nécessitant une haute fiabilité, telles que la gestion des gestes essentiels à la vie, des soins de santé ou des biens de grande valeur.

Avertissement

Ce contenu indique « un risque de blessures graves ou de mort ».

En cas d'anomalie

• Si l'un des problèmes suivants se produit, coupez immédiatement de tous les amplificateurs et récepteurs.
• Une odeur inhabituelle un son anormal ou de la fumée se dégage de l'appareil.
• Un corps étranger ou de l'eau a pénétré à l'intérieur de l'appareil. – Une brusque perte de son est survenue durant l'utilisation de l'appareil. – L'appareil est fissuré ou endommagé. En continuant d'utiliser l'appareil dans ces conditions, vous risquez de provoquer des chocs électriques, un incendie ou des dysfonctionnements. Faites immédiatement inspecter ou réparer l'appareil par le revendeur auprès duquel vous l'avez acheté ou par un technicien Yamaha qualifié.

Installation

• Installez l'appareil en suivant les consignes de ce manuel. Une chute ou un renversement de l'appareil pourrait causer des blessures ou des dommages.
• Assurcz-vous que l'apparcil est installé de manière stable et sûre. Veillez en outre à effectuer régulièrement des contrôles de sécurité. Le non-respect de cette consigne risque d'entraî ner la chute des appareils et de causer des blessures.
• Fixez toujours les câbles d'enceinte à un mur ou un support similaire. Si vous trébuchez sur ou vous prenez la main dans un câble d'enceinte, l'enceinte pourrait tomber ou se renverser, causant des dommages ou des blessures.

Démontage interdit

- Ne tentez pas de démonter ou de modifier l'appareil. Le non-respect de cette procédure risque d'entraîner un incendie, des chocs électriques, des blessures ou des dysfonctionnements.

Avertissement relatif à la présence d'eau

- N'exposez pas l'appareil à la pluie ni à des sources d'éclaboussures, ne l'utilisez pas à proximité d'eau ni dans des environnements humides et ne posez pas de récipients dessus (tels que des vases, bouteilles ou verres) contenant un liquide qui risquerait de couler à l'intérieur de l'appareil. Toute infiltration de liquide tel que de l'eau à l'intérieur de l'appareil risque de provoquer un incendie, des chocs électriques ou des dysfonctionnements.

Prévention contre les incendies

- Ne placez pas d'objets brûlants ou de flammes nues à proximité de l'appareil, au risque de provoquer un incendie.

Ce contenu indique « un risque de blessures ». Installation

• Ne placez pas l'appareil dans une position instable afin d'éviter qu'il ne tombe ou se renverse accidentellement et ne provoque des blessures.
• N'installez pas l'appareil de toute manière autre que spécifiée. Le non-respect de cette consigne peut causer des dysfonctionnements ou entraîner la chute de l'appareil et causer des blessures.
• N'installez pas l'appareil dans des endroits où il pourrait entrer en contact avec des gaz corrosifs ou de l'air à haute teneur en sel, ou encore des endroits exposés à une fumée ou une vapeur excessive. Cela pourrait provoquer des dysfonctionnements.
• Évitez d'être à proximité de l'appareil en cas de catastrophe naturelle telle qu'un tremblement de terre. Compte tenu du risque de renversement ou de chute de l'appareil pouvant entraîner des blessures, pensez à vous éloigner rapidement de l'appareil et à vous réfugier dans un lieu sûr.
• Avant de déplacer l'appareil, veillez à déconnecter tous les câbles de connexion. Le non-respect de cette consigne peut entraîner l'endommagement des câbles ou provoquer le trébuchement et la chute de l'utilisateur ou d'autres personnes.

Perte de capacités auditives

• N'utilisez pas l'appareil de manière prolongée à un niveau sonore trop élevé ou inconfortable pour l'oreille, au risque d'endommager irrémédiablement votre ouïc. Si vous constatez une baisse d'acuité auditive ou que vous entendez des sifflements, consultez un médecin.
• Avant de raccorder l'appareil à d'autres appareils, mettez tous les appareils concernés hors tension. Le non-respect de ces mesures peut provoquer une perte d'acuité auditive, entraîner un risque d'électrocution ou endommager l'appareil.

Précautions d'utilisation

• N'introduisez pas vos mains ou vos doigts à l'intérieur de l'évent bass-reflex (l'orifice au dos) de l'appareil. Le non-respect de cette consigne peut provoquer des blessures.
• N'insérez pas de corps étranger tel que du métal ou du papier à l'intérieur de l'évent bass-reflex (l'orifice au dos) de l'appareil. Le non-respect de cette procédure risque d'entraîner un incendie, des chocs électriques ou des dysfonctionnements. En cas de pénétration de corps étrangers à l'intérieur de l'appareil, coupez immédiatement l'alimentation de tout amplificateur et ampli-tuner, et faites inspecter l'appareil par le revendeur auprès duquel vous l'avez acheté ou par un technicien Yamaha qualifié.
• Conservez les petites pièces hors de portée des enfants en bas âge. Vos enfants risquent de les avaler accidentellement.
• Évitez de faire ce qui suit : – vous mettre debout ou vous assoir sur l'appareil.
• placer des objets lourds sur l'appareil.
• disposer l'appareil en pile.
• appliquer une force excessive sur les boutons, les commutateurs, les bornes d'entrée/sortie, etc. – vous appuyer sur l'appareil.

Le non-respect de ces consignes pourrait causer des blessures ou un endommagement de l'appareil.

• Évitez de débrancher les câbles connectés afin de ne pas causer de blessures ou de dommages matériels qui pourraient résulter de la chute de l'appareil.
• N'utilisez pas l'appareil si le son comporte de la distorsion. Une utilisation prolongée dans cet état pourrait provoquer une surchauffe et causer un incendie.
• Quand vous choisissez un amplificateur ou ampli-tuner à utiliser avec cet appareil, assurez-vous que le niveau de sortie de l'amplificateur ou ampli-tuner est compris dans la plage de niveau d'entrée admissible de cet appareil (voyez page 18). Si la puissance de sortie dépasse la puissance d'entrée admissible, cela pourrait provoquer un dysfonctionnement ou un incendie.

Avis

Indique les points que vous devez respecter afin d'éviter toute défaillance, dommage ou dysfonctionnement du produit et toute perte de données.

Installation

- N'utilisez pas l'appareil dans un emplacement exposé à la lumière directe du soleil, à une température très élevée (à proximité d'un appareil de chauffage) ou très basse, à un dépôt de poussière excessif ou à de fortes vibrations. Le non-respect de cette consigne peut entraîner la déformation du panneau de l'appareil, le dysfonctionnement de ses composants internes ou l'instabilité de ses opérations.

Raccordements

- En cas de connexion d'unités externes, assurez-vous de lire attentivement le mode d'emploi de l'appareil concerné et reliez-le conformément aux instructions fournies. La non-conformité aux instructions de manipulation peut provoquer le dysfonctionnement de l'appareil.

Manipulation

- Ne placez pas de produits en vinyle, en plastique ou en caoutchouc sur l'appareil. Le non-respect de cette consigne peut provoquer une décoloration ou une déformation du panneau de cet appareil.

Entretien

- Si la température ou le degré d'humidité change radicalement, des gouttelettes d'eau (de la condensation) pourrait se former sur la surface de l'appareil. En cas de formation de condensation, essuyez immédiatement la surface de l'appareil avec un chiffon doux et sec. Si la condensation n'est pas éliminée de la surface de l'appareil, elle risque d'être absorbée par les composants en bois, causant leur déformation. - Utilisez un chiffon doux et sec pour le nettoyage de l'appareil. L'utilisation de produits chimiques tels que de la benzène ou du diluant, de produits d'entretien ou de chiffons de lavage chimique peut causer la décoloration ou la déformation de l'appareil.

Enceintes

- Ne touchez pas la membrane. Le non-respect de cette consigne pourrait endommager la membrane.

Les haut-parleurs de cet appareil comportent des aimants. Ne placez pas d'objets sensibles aux champs magnétiques, tels que des téléviseurs à tube cathodique, horloges, cartes de crédit, disquettes, etc. sur ou près de l'appareil.

Au sujet des fonctions incluses dans l'appareil

- De l'air pourrait s'échapper de l'évent bass-reflex. Cela n'a rien d'anormal. Ce phénomène se produit en particulier dans le cas de la lecture de musique au grave prédominant.

- Ce manuel est destiné aux utilisateurs de cet appareil. - Dans ce manuel, les informations importantes sont repérées par les intitulés suivants:

Avertissement

Ce contenu indique « un risque de blessures graves ou de mort ».

Attention

Ce contenu indique « un risque de blessures ».

Avis

Indique les points que vous devez respecter afin d'éviter toute défaillance, dommage ou dysfonctionnement du produit, perte de données mais aussi pour protéger l'environnement.

Note

Indique des remarques liées à l'utilisation, à certaines restrictions des fonctions et d'autres informations utiles.

• Les illustrations et les captures d'écran figurant dans ce manuel servent uniquement à expliciter les instructions.
• Les noms de société et les noms de produit mentionnés dans ce manuel sont des marques commerciales ou des marques déposées de leurs sociétés respectives.

Le numéro de modèle, le numéro de série, l'alimentation requise, etc., se trouvent sur ou près de la plaque signalétique du produit, située dans la partie inférieure de l'unité. Notez le numéro de série dans l'espace fourni ci-dessous et conservez ce manuel en tant que preuve permanente de votre achat afin de faciliter l'identification du produit en cas de vol.

N° de modèle

N° de série

Informations concernant la collecte et le traitement des déchets d'équipements électriques et électroniques:

Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits électriques ou électroniques usagés ne doivent pas être mélangés avec les déchets domestiques habituels.

Pour un traitement, une récupération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

Pour les professionnels dans l'Union européenne:

Si vous souhaitez vous débarrasser des déchets d'équipements électriques et électroniques, veuillez contacter votre vendeur ou fournisseur pour plus d'informations.

Informations sur la mise au rebut dans d'autres pays en dehors de l'Union européenne:

Ce symbole est seulement valable dans l'Union européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et électroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

Sommaire

PRÉCAUTIONS D'USAGE 11

Fonctionnalités....13

Bouchon d'évent....13

Accessoires.... 14

Placement des enceintes.... 14

Raccordement à votre amplificateur.... 16

Caractéristiques techniques.... 18

Fonctionnalités

Les NS-3000 sont des enceintes développées pour les amateurs de hi-fi et amoureux de musique à la recherche d'une qualité sonore exceptionnelle. La superbe finition intégrale piano noir laqué est obtenue en appliquant les mêmes techniques de peinture et de polissage que pour les pianos à queue Yamaha.

• Enceinte de bibliothèque de 16cm à 2 voies
• Membrane en ZYLON™ (ZYLON™ est une marque commerciale de Toyobo Co., Ltd.)
• Isolant acoustique
• Chambre de suppression de résonance (Resonance Suppression Chamber)
• Twisted Flare Port

Bouchon d'évent

L'enceinte est livrée avec un bouchon d'évent (en matériau isolant acoustique), qui peut être inséré dans l'évent « Twisted Flare Port » au dos pour atténuer le grave.

En fonction de l'emplacement de l'enceinte, de sa distance du mur et de l'atténuation du grave voulue, installez le bouchon d'évent ou laissez l'évent sans bouchon.

La paire de bouchons permet d'obtenir deux degrés d'atténuation du grave.

Pour atténuer le grave du son 📋 Insérez le bouchon dans l'évent.

Recommendation du fabriquant 📋 Utilisez l'enceinte sans bouchon d'évent.

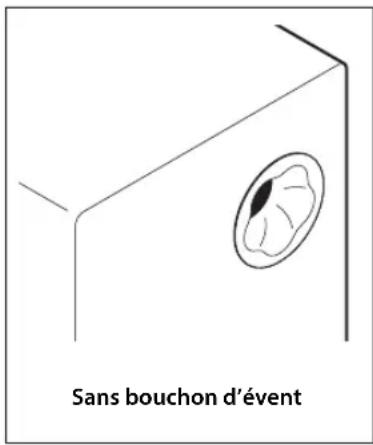

Sans bouchon d'évent

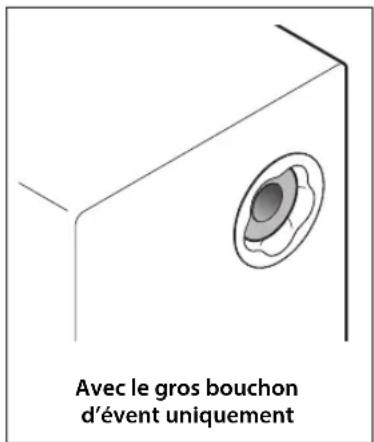

Avec le gros bouchon d'évent uniquement

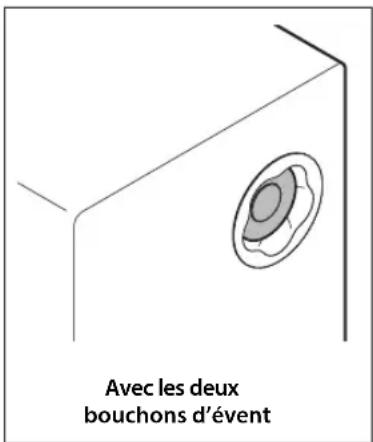

Avec les deux bouchons d'évent

Avis

• Veillez à ne pas pousser le bouchon d'évent trop loin lors de son montage sur l'enceinte. Sinon il risque de tomber à l'intérieur de l'enceinte.
• Si vous n'arrivez pas à retirer le bouchon d'évent ou si celui-ci tombe à l'intérieur de l'enceinte, contactez votre revendeur Yamaha ou le centre de SAV le plus proche.

Accessoires

Vérifiez que l'emballage contient tous les accessoires.

Coussinet × 4

Coussinet

Attention

- Veillez à ce que les enceintes ne glissent pas. Sinon elles pourraient tomber et causer des blessures.

Les coussinets fournis sont destinés à protéger le dessous des enceintes ainsi que la surface sur laquelle elles sont posées.

Si les enceintes sont posées directement sur le sol ou une étagère, veillez à installer les coussinets entre le dessous des enceintes (aux 4 coins) et la surface sur laquelle elles sont posées, de la manière illustrée.

Avis

- Ne fixez pas les coussinets avec de la bande adhésive ou du ruban double face. Sinon la finition du dessous des enceintes ou la surface sur laquelle elles sont posées pourrait être endommagée.

Note

- Si vous utilisez le support d'enceinte Yamaha en option (SPS-3000), il est inutile d'ajouter les coussinets.

■ Utilisation comme enceintes stéréo 2 canaux

Les meilleures images stéréo seront obtenues quand les enceintes sont légèrement orientées vers l'auditeur.

- Dans les pièces de forme inhabituelle ou contenant des sources de réflexions, changez la position et l'orientation des enceintes pour obtenir une reproduction stéréo correcte. Si nécessaire, inversez la position des enceintes gauche-droite.

• Vu que les surfaces latérales des enceintes ont une finition polic glissante, tenez l'enceinte par le dessous et les côtés pour la transporter.
• Quand vous posez l'enceinte sur le support d'enceinte, etc., veillez à ne pas vous pincer les doigts ou les mains.

Avis

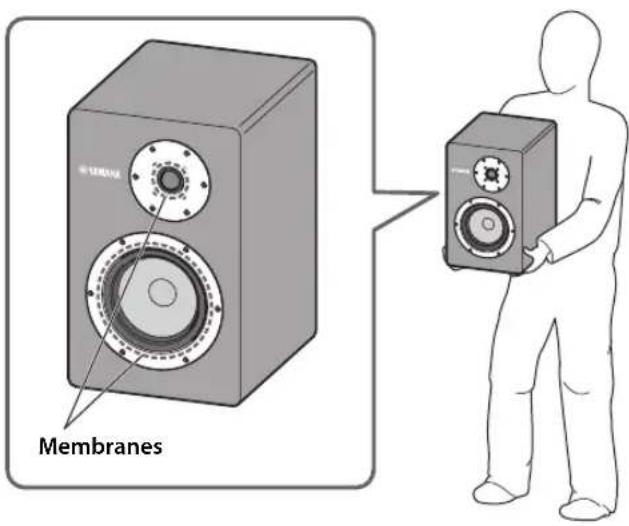

• Veillez à ne jamais toucher les membranes à l'avant de l'enceinte. Sinon vous risquez de les endommager.
• Cette enceinte est équipée d'un blindage magnétique. Pour éviter les interférences et la dégradation des couleurs de l'image, n'installez pas les enceintes trop près d'un téléviseur à tube cathodique. Le cas échéant, éloignez les enceintes du téléviseur.

Suspension de woofer en caoutchouc

Note

- Le type particulier de caoutchouc utilisé pour la suspension du woofer a été soigneusement choisi pour contribuer à une qualité sonore optimale. Il se pourrait que le caoutchouc change de couleur et blanchisse. Ce blanchissement du caoutchouc n'est absolument pas un problème et n'a aucun effet sur le son. Il résulte tout simplement de la pénétration d'un composant du caoutchouc jusqu'à la surface.

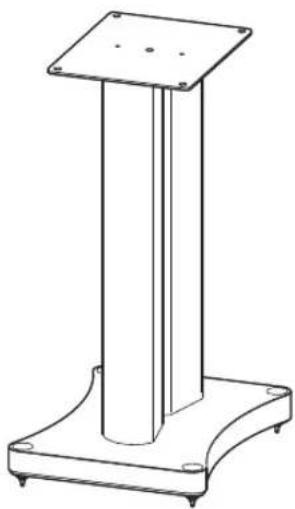

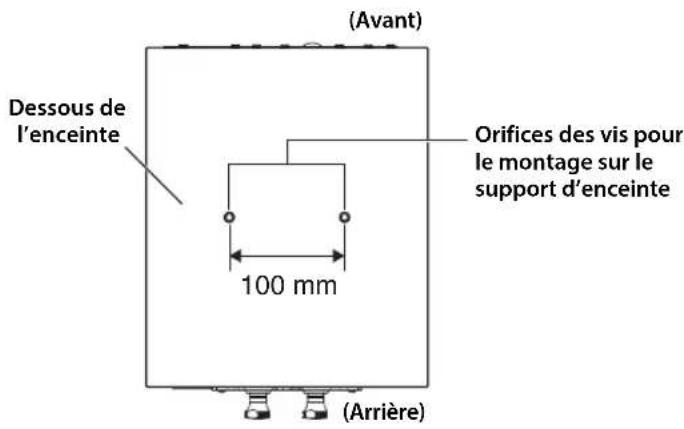

Quand vous utilisez le support d'enceinte Yamaha en option (SPS-3000)

Pour monter les enceintes sur supports au sol, fixez les enceintes aux supports SPS-3000 à l'aide des orifices sur le dessous des enceintes. Pour la procédure de montage, voyez également le « Mode d'emploi du SPS-3000 ».

(Avant) Dessous de l'enceinte Orifices des vis pour le montage sur le support d'enceinte 100 mm (Arrière)

Support d'enceinte Yamaha SPS-3000

Raccordement à votre amplificateur

Avant de réaliser la connexion, assurez-vous que l'amplificateur est hors tension.

Connexions

Pour les connexions il faut se procurer un cordon d'enceinte dans le commerce.

La taille et/ou la matière du cordon d'enceinte a un effet sur la qualité du son. C'est pourquoi il est conseillé de se procurer un cordon d'enceinte de grande qualité pour tirer le meilleur parti de cette enceinte.

15 mm Bon Mauvais

Dénudez 15 mm de gaine d'isolation de chaque extrémité de câbles, et torsadez les extrémités dénudées de chaque conducteur ensemble soigneusement et étroitement, comme illustré.

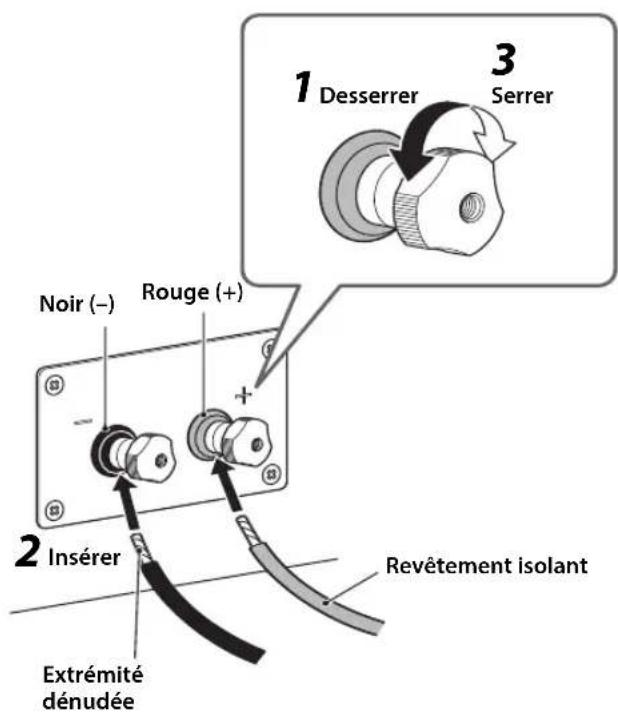

■ Comment raccorder les enceintes aux câbles

1 Desserrer 3 Serrer Noir (-) Rouge (+) + 2 Insérer Extrémité dénudée Revêtement isolant

1 Dévissez le boutons de borne au dos de cette unité.

- Quand le bouton de borne est dévissé à fond, il se détache. Conservez les boutons de borne déposés hors de portée d'enfants en bas âge pour éviter les risques d'ingestion accidentelle.

Note

- Veillez à ce que seule la portion dénudée et non la gaine soit insérée dans l'orifice. Sinon l'enceinte ne produira peut-être pas de son..

3 Vissez le bouton de borne de sorte à immobiliser le câble.

Vérifiez que la connexion est ferme en tirant légèrement sur le câble au niveau de la borne.

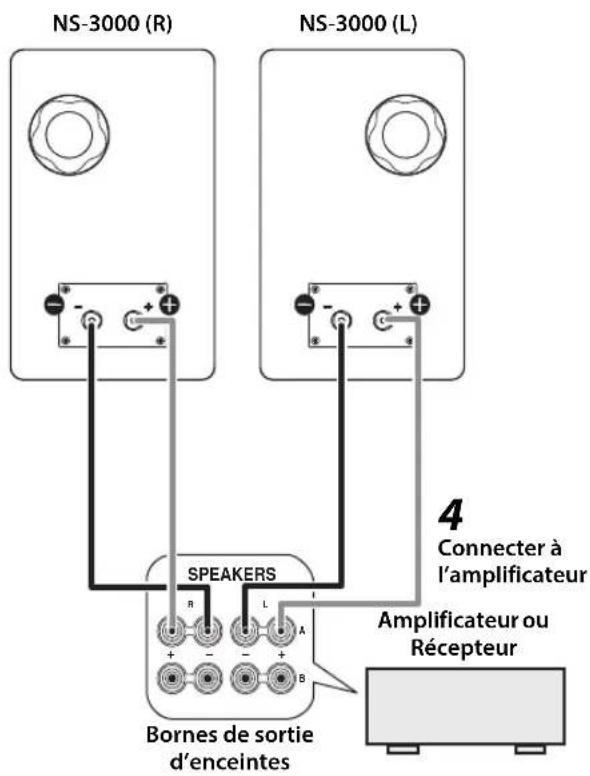

NS-3000 (R) NS-3000 (L) SPEAKERS 4 Connector à l'amplificateur Amplificateur ou Récepteur Bornes de sortie d'enceintes

Note

• Sur cette unité, la borne positive (+) est rouge et la borne négative (−) est noire.
• Si vous inversez la polarité d'une enceinte, le son manquera de naturel et de grave.

Avis

• Ne laissez pas les fils dénudés des bornes positive (+) et négative (−) entrer en contact les uns avec les autres ou avec des surfaces métalliques. Cela risquerait d'endommager les enceintes.
• Afin d'éviter de trébucher sur des câbles traînant sur le sol et de provoquer un accident, fixez-les au sol.
• L'enceinte peut être endommagée si certains sons sont produits à volume élevé en continu. Par exemple, si les ondes sinusoidales d'un disque test, les graves d'instruments électroniques, etc. sont fournis sans interruption, ou si le stylet d'une platine tourne-disque touche la surface d'un disque, réduisez le niveau sonore pour éviter d'endommager l'enceinte.

Note

• Si vous utilisez un amplificateur dont la puissance de sortie nominale est supérieure à la puissance d'entrée nominale de l'enceinte, veillez à ne pas dépasser l'entrée maximale de l'enceinte.
• Veuillez vous référer au mode d'emploi fourni avec votre amplificateur ou récepteur.

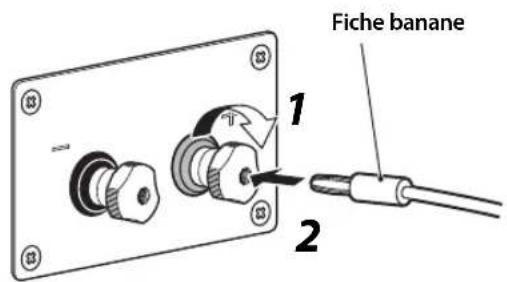

■ Utilisation d'une fiche banane

Fiche banane 1 2

1 Vissez le bouton. 2 Insérez simplement la fiche banane dans la borne.

Caractéristiques techniques

Type..... Enceinte bibliothèque 2 voies de type bass-reflex Blindage non magnétique

Excitateur...... Haut-parleur grave: 16 cm de type cône Haut-parleur aigu: 3 cm de type dôme

Impédance.... 6 Ω (Minimum 4,6 Ω)

Réponse en fréquence....39 Hz – 60 kHz (-10 dB) – 100 kHz (-30 dB)

Puissance d'entrée nominale 60 W

Puissance d'entrée maximale.... 120 W

Fréquence de transfert 2,8 kHz

Dimensions (L x H x P).... 244 × 394 × 326 mm

Poids 13,1 kg

* Le contenu de ce mode d'emploi s'applique aux dernières caractéristiques techniques connues à la date de publication du manuel. Pour obtenir la version la plus récente du manuel, accédez au site Web de Yamaha puis téléchargez le fichier du manuel concerné. * Faites attention de ne pas dépasser les valeurs de la puissance d'entrée données ci-dessus.
