Produkttyp	2-Wege Regallautsprecher mit Bassreflex
Marke	YAMAHA
Modell	NS3000
Abmessungen (B x H x T)	244 × 394 × 326 mm
Gewicht	13,1 kg
Impedanz	6 Ω (minimal 4,6 Ω)
Frequenzgang	39 Hz – 60 kHz (-10 dB), 100 kHz (-30 dB)
Nenneingangsleistung	60 W
Maximale Eingangsleistung	120 W
Übergangsfrequenz	2,8 kHz
Tieftönertyp	16 cm Konustyp
Hochtönertyp	3 cm Kalottentyp
Membranmaterial	ZYLON™ (Marke Toyobo)
Porttechnologie	Twisted Flare Port
Mitgeliefertes Zubehör	Polster (×4), Portstopfen (×2)
Stromversorgung	Passiv (Stromversorgung über Verstärker)
Pflege und Reinigung	Weiches, trockenes Tuch; keine chemischen Reinigungsmittel verwenden
Sicherheit	Nicht zerlegen; Wasser vermeiden; Kinder beaufsichtigen
Ersatzteile und Reparierbarkeit	Yamaha-Händler oder qualifizierten Techniker kontaktieren

Häufig gestellte Fragen - NS3000 YAMAHA

Wie installiere ich die mitgelieferten Polster?

Setzen Sie die Polster unter die vier Ecken des Lautsprechers, um die Oberfläche zu schützen. Verwenden Sie keinen Klebstoff oder doppelseitiges Klebeband.

Wozu dient der Portstopfen?

Der Portstopfen dämpft den Bass. Stecken Sie ihn in den Twisted Flare Port, um den Basspegel je nach Umgebung zu reduzieren.

Wie schließe ich die Lautsprecher an den Verstärker an?

Abisolieren Sie 15 mm der Ummantelung, verdrillen Sie die Drähte, lösen Sie die Klemme, führen Sie den abisolierten Draht ein und ziehen Sie die Klemme fest. Beachten Sie die Polarität Rot (+), Schwarz (-).

Was tun, wenn der Bass fehlt?

Überprüfen Sie die Polarität der Anschlüsse: Eine Vertauschung von + und - reduziert den Bass. Stellen Sie auch sicher, dass der Portstopfen nicht versehentlich eingesetzt ist.

Kann ich diese Lautsprecher mit einem leistungsstarken Verstärker verwenden?

Ja, aber überschreiten Sie nicht die maximale Eingangsleistung von 120 W. Überprüfen Sie die Kompatibilität mit Ihrem Verstärker.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie kein Benzin, Verdünnungsmittel oder chemische Tücher, da diese die Lackoberfläche beschädigen könnten.

Sind die Lautsprecher magnetisch abgeschirmt?

Ja, sie sind mit einer magnetischen Abschirmung ausgestattet. Stellen Sie sie jedoch nicht zu nah an einen Röhrenfernseher.

Kann ich Bananenstecker verwenden?

Ja, schrauben Sie den Knopf der Klemme auf und stecken Sie den Bananenstecker direkt in die Klemme.

Was tun, wenn der Portstopfen ins Innere des Lautsprechers fällt?

Kontaktieren Sie Ihren Yamaha-Händler oder ein autorisiertes Servicecenter. Versuchen Sie nicht, ihn selbst zu entfernen, um Schäden am Lautsprecher zu vermeiden.

Wie erhalte ich die neueste Bedienungsanleitung?

Laden Sie die neueste Version von der Yamaha-Website herunter. Die mitgelieferte Anleitung entspricht den zum Zeitpunkt der Veröffentlichung bekannten Spezifikationen.

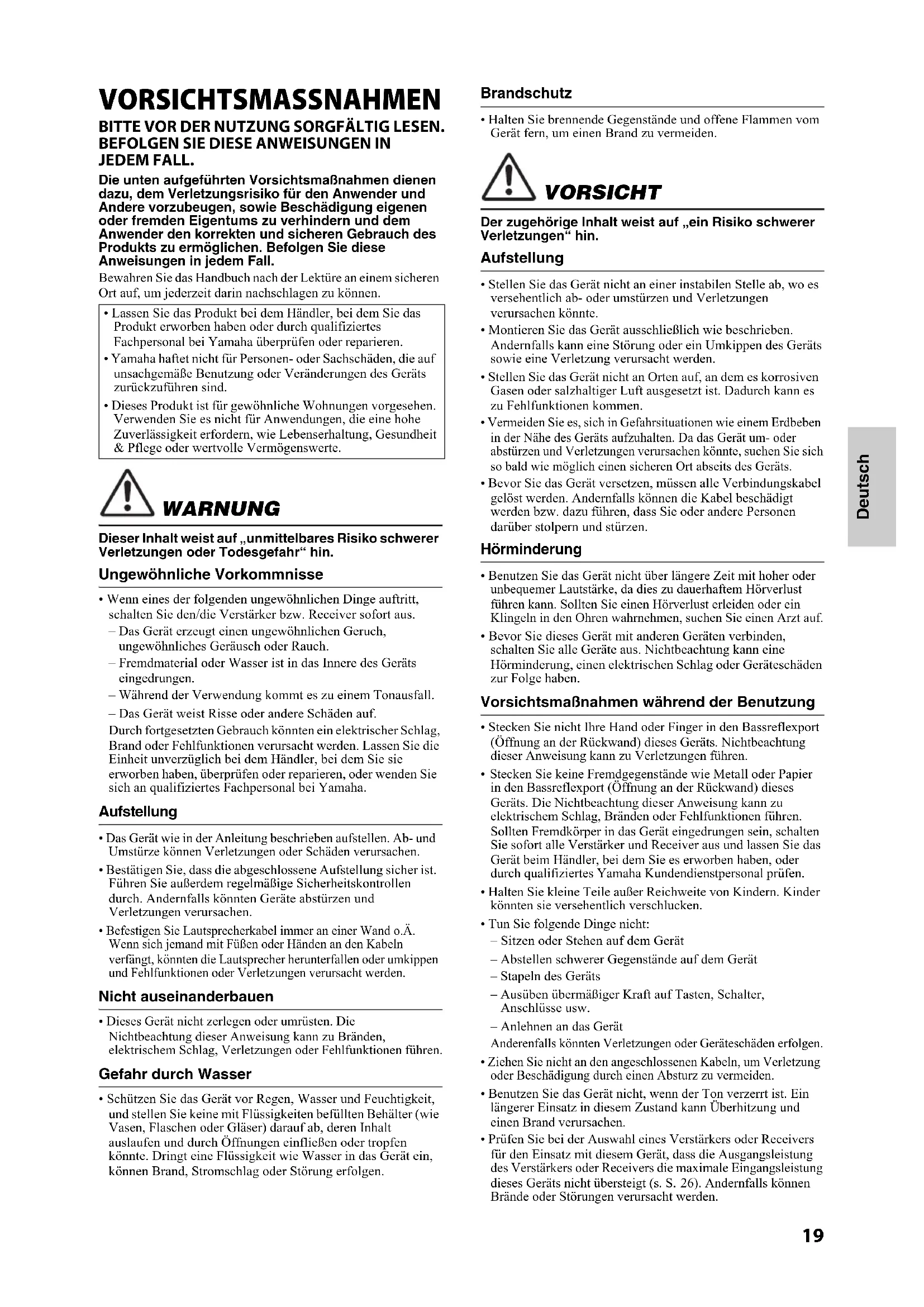

BEDIENUNGSANLEITUNG NS3000 YAMAHA

BITTE VOR DER NUTZUNG SORGFÄLTIG LESEN. BEFOLGEN SIE DIESE ANWEISUNGEN IN JEDEM FALL.

Die unten aufgeführten Vorsichtsmaßnahmen dienen dazu, dem Verletzungsrisiko für den Anwender und Andere vorzubeugen, sowie Beschädigung eigenen oder fremden Eigentums zu verhindern und dem Anwender den korrekten und sicheren Gebrauch des Produkts zu ermöglichen. Befolgen Sie diese Anweisungen in jedem Fall.

Bewahren Sie das Handbuch nach der Lektüre an einem sicheren Ort auf, um jederzeit darin nachschlagen zu können.

• Lassen Sie das Produkt bei dem Händler, bei dem Sie das Produkt erworben haben oder durch qualifiziertes Fachpersonal bei Yamaha überprüfen oder reparieren.
• Yamaha haftet nicht für Personen- oder Sachschäden, die auf unsachgemäße Benutzung oder Veränderungen des Geräts zurückzuführen sind.
• Dieses Produkt ist für gewöhnliche Wohnungen vorgesehen. Verwenden Sie es nicht für Anwendungen, die eine hohe Zuverlässigkeit erfordern, wie Lebenserhaltung, Gesundheit & Pflege oder wertvolle Vermögenswerte.

WARNUNG

Dieser Inhalt weist auf „unmittelbares Risiko schwerer Verletzungen oder Todesgefahr“ hin.

Ungewöhnliche Vorkommnisse

• Wenn eines der folgenden ungewöhnlichen Dinge auftritt, schalten Sie den/die Verstärker bzw. Receiver sofort aus.
  – Das Gerät erzeugt einen ungewöhnlichen Geruch, ungewöhnliches Geräusch oder Rauch.
  – Fremdmaterial oder Wasser ist in das Innere des Geräts eingedrungen.
  – Während der Verwendung kommt es zu einem Tonausfall.
  – Das Gerät weist Risse oder andere Schäden auf.
  Durch fortgesetzten Gebrauch könnten ein elektrischer Schlag, Brand oder Fehlfunktionen verursacht werden. Lassen Sie die Einheit unverzüglich bei dem Händler, bei dem Sie sie erworben haben, überprüfen oder reparieren, oder wenden Sie sich an qualifiziertes Fachpersonal bei Yamaha.

Aufstellung

• Das Gerät wie in der Anleitung beschrieben aufstellen. Ab- und Umstürze können Verletzungen oder Schäden verursachen.
• Bestätigen Sie, dass die abgeschlossene Aufstellung sicher ist. Führen Sie außerdem regelmäßige Sicherheitskontrollen durch. Andernfalls könnten Geräte abstürzen und Verletzungen verursachen.
• Befestigen Sie Lautsprecherkabel immer an einer Wand o.Ä. Wenn sich jemand mit Füßen oder Händen an den Kabeln verlängt, könnten die Lautsprecher herunterfallen oder umkippen und Fehlfunktionen oder Verletzungen verursacht werden.

Nicht auseinanderbauen

• Dieses Gerät nicht zerlegen oder umrüsten. Die Nichtbeachtung dieser Anweisung kann zu Bränden, elektrischem Schlag, Verletzungen oder Fehlfunktionen führen.

Gefahr durch Wasser

- Schützen Sie das Gerät vor Regen, Wasser und Feuchtigkeit, und stellen Sie keine mit Flüssigkeiten befüllten Behälter (wie Vasen, Flaschen oder Gläser) darauf ab, deren Inhalt auslaufen und durch Öffnungen einfließen oder tropfen könnte. Dringt eine Flüssigkeit wie Wasser in das Gerät ein, können Brand, Stromschlag oder Störung erfolgen.

Brandschutz

- Halten Sie brennende Gegenstände und offene Flammen vom Gerät fern, um einen Brand zu vermeiden.

VORSICHT

Der zugehörige Inhalt weist auf „ein Risiko schwerer Verletzungen“ hin.

Aufstellung

• Stellen Sie das Gerät nicht an einer instabilen Stelle ab, wo es versehentlich ab- oder umstürzen und Verletzungen verursachen könnte.
• Montieren Sie das Gerät ausschließlich wie beschrieben. Andernfalls kann eine Störung oder ein Umkippen des Geräts sowie eine Verletzung verursacht werden.
• Stellen Sie das Gerät nicht an Orten auf, an dem es korrosiven Gasen oder salzhaltiger Luft ausgesetzt ist. Dadurch kann es zu Fehlfunktionen kommen.
• Vermeiden Sie es, sich in Gefahrsituationen wie einem Erdbeben in der Nähe des Geräts aufzuhalten. Da das Gerät um- oder abstürzen und Verletzungen verursachen könnte, suchen Sie sich so bald wie möglich einen sicheren Ort abseits des Geräts.
• Bevor Sie das Gerät versetzen, müssen alle Verbindungskabel gelöst werden. Andernfalls können die Kabel beschädigt werden bzw. dazu führen, dass Sie oder andere Personen darüber stolpern und stürzen.

Hörminderung

• Benutzen Sie das Gerät nicht über längere Zeit mit hoher oder unbequemer Lautstärke, da dies zu dauerhaftem Hörverlust führen kann. Sollten Sie einen Hörverlust erleiden oder ein Klingeln in den Ohren wahrnehmen, suchen Sie einen Arzt auf.
• Bevor Sie dieses Gerät mit anderen Geräten verbinden, schalten Sie alle Geräte aus. Nichtbeachtung kann eine Hörminderung, einen elektrischen Schlag oder Geräteschäden zur Folge haben.

Vorsichtsmaßnahmen während der Benutzung

• Stecken Sie nicht Ihre Hand oder Finger in den Bassreflexport (Öffnung an der Rückwand) dieses Geräts. Nichtbeachtung dieser Anweisung kann zu Verletzungen führen.
• Stecken Sie keine Fremdgegenstände wie Metall oder Papier in den Bassreflexport (Öffnung an der Rückwand) dieses Geräts. Die Nichtbeachtung dieser Anweisung kann zu elektrischem Schlag, Bränden oder Fehlfunktionen führen. Sollten Fremdkörper in das Gerät eingedrungen sein, schalten Sie sofort alle Verstärker und Receiver aus und lassen Sie das Gerät beim Händler, bei dem Sie es erworben haben, oder durch qualifiziertes Yamaha Kundendienstpersonal prüfen.

- Halten Sie kleine Teile außer Reichweite von Kindern. Kinder könnten sie versehentlich verschlucken.

- Tun Sie folgende Dinge nicht: - Sitzen oder Stehen auf dem Gerät - Abstellen schwerer Gegenstände auf dem Gerät - Stapeln des Geräts - Ausüben übermäßiger Kraft auf Tasten, Schalter, Anschlüsse usw.

- Anlehnen an das Gerät

Anderenfalls könnten Verletzungen oder Geräteschäden erfolgen.

- Ziehen Sie nicht an den angeschlossenen Kabeln, um Verletzung oder Beschädigung durch einen Absturz zu vermeiden.

- Benutzen Sie das Gerät nicht, wenn der Ton verzerrt ist. Ein längerer Einsatz in diesem Zustand kann Überhitzung und einen Brand verursachen.

- Prüfen Sie bei der Auswahl eines Verstärkers oder Receivers für den Einsatz mit diesem Gerät, dass die Ausgangsleistung des Verstärkers oder Receivers die maximale Eingangsleistung dieses Geräts nicht übersteigt (s. S. 26). Andernfalls können Brände oder Störungen verursacht werden.

ACHTUNG

Kennzeichnet Punkte, die zu beachten sind, um einen Ausfall, eine Beschädigung oder eine Störung des Produkts sowie einen Verlust von Daten zu vermeiden.

Aufstellung

- Verwenden Sie dieses Gerät nicht an Orten, die direkter Sonneneinstrahlung ausgesetzt sind, sehr heiß werden (z.B. in Nähe einer Heizung) bzw. extrem kalt sind oder übermäßigem Staub oder Vibrationen ausgesetzt sind. Andernfalls könnte die Frontblende verformt, die inneren Bauteile gestört oder der Betrieb unstabil werden.

Anschlüsse

- Wenn Sie externe Geräte anschließen, lesen Sie deren Anleitung gründlich durch und verbinden Sie die Geräte den Anweisungen entsprechend. Wenn Sie ein Gerät nicht gemäß den Anweisungen behandeln, können Fehlfunktionen auftreten.

Handhabung

- Stellen Sie keine Gegenstände aus Vinyl, Kunststoff oder Gummi auf diesem Gerät ab. Bei Nichtbeachtung könnte sich das Bedienfeld dieses Geräts verfärben oder verformen.

Wartung

• Wenn sich die Lufttemperatur und -feuchtigkeit drastisch ändern, kann sich Kondensation an der Geräteoberfläche bilden. Sollten sich Wassertröpfchen bilden, wischen Sie diese umgehend mit einem weichen Tuch ab. Auf dem Gerät verbleibende Wassertröpfchen können in die Holzteile eindringen und Verformung verursachen.
• Reinigen Sie das Gerät mit einem trockenen, weichen Tuch. Die Verwendung von Chemikalien wie Benzin oder Verdünnung, scharfer Reinigungsmittel oder chemischer Scheuertücher kann Verfärbungen oder Verformungen verursachen.

Lautsprecher

- Vermeiden Sie es, den Wandler zu berühren. Anderenfalls könnte der Wandler beschädigt werden.

Die Wandler dieses Geräts setzen Magneten ein. Stellen Sie keine Gegenstände, die empfindlich auf Magnetismus reagieren, wie z.B. CRT-Fernseher, Uhren, Kreditkarten, Disketten usw., auf oder neben diesem Gerät auf.

Information

Informationen über die Funktionen des Geräts

- Aus dem Bassreflexport kann Luft austreten. Dies ist kein Anzeichen für eine Funktionsstörung. Dies tritt besonders häufig auf, wenn Musik mit schwerem Bassanteil wiedergegeben wird.

Über die Inhalte dieser Bedienungsanleitung

• Diese Anleitung ist für den Endbenutzer bestimmt.
• Folgende Signalwörter weisen auf wichtige Informationen in der Anleitung hin

WARNUNG

Dieser Inhalt weist auf „unmittelbares Risiko schwerer Verletzungen oder Todesgefahr“ hin.

VORSICHT

Der zugehörige Inhalt weist auf „ein Risiko schwerer Verletzungen“ hin.

ACHTUNG

Verweist auf Informationen, die zu beachten sind, um Gerätepannen, -schäden oder -störungen sowie Datenverluste zu verhindern und die Umwelt zu schonen.

HINWEIS

Kennzeichnet Erläuterungen zu Anweisungen, Einschränkungen von Funktionen und hilfreiche Zusatzinformationen.

• Die in dieser Anleitung enthaltenen Abbildungen und Bildschirmdarstellungen dienen lediglich zur Veranschaulichung.
• Die in dieser Anleitung erwähnten Firmen- und Produktnamen sind Warenzeichen bzw. eingetragene Warenzeichen der entsprechenden Firmen.

Die Nummer des Modells, die Seriennummer, der Leistungsbedarf usw. sind auf dem Typenschild, das sich auf der Unterseite des Geräts befindet, oder in der Nähe davon angegeben. Sie sollten diese Seriennummer an der unten vorgesehenen Stelle eintragen und dieses Handbuch als dauerhaften Beleg für Ihren Kauf aufbewahren, um im Fall eines Diebstahls die Identifikation zu erleichtern.

Modell Nr.

Seriennr.

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte:

Befindet sich dieses Symbol auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte nicht mit dem normalen Haushaltsabfall entsorgt werden.

In Übereinstimmung mit Ihren nationalen Bestimmungen bringen Sie alte Geräte bitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte helfen Sie, wertvolle Ressourcen zu schützen, und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten könnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte kontaktieren Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung, Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel.

Information für geschäftliche Anwender in der Europäischen Union:

Wenn Sie Elektrogeräte ausrangieren möchten, kontaktieren Sie bitte Ihren Händler oder Zulieferer für weitere Informationen.

Entsorgungsinformation für Länder außerhalb der Europäischen Union:

Dieses Symbol gilt nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.

Inhalt

VORSICHTSMASSNAHMEN....19

Eigenschaften 21

Bassreflexöffnungsstopfen......21

Zubehör 22

Positionierung der Lautsprecher .....22

Anschließen an den Verstärker......24

Technische Daten....26

Eigenschaften

Die NS-3000 sind Lautsprecher für Hi-Fi-Liebhaber, die eine lebenslange Beziehung zur Musik entwickelt haben und eine hohe Klangqualität anstreben. Der ganzflächige Klavierlackspiegel wird mit den gleichen Lackier- und Polierverfahren erzielt, die auch bei Yamaha-Flügeln angewendet werden.

• 1 6 cm 2-Weg-Regallautsprecher
• Z Y L rQMembran

(ZYLON _TM ist ein Warenzeichen von Toyobo Co., Ltd.)

• Acoustic Absorber (Schalldämpfer)
• R.S. Chamber (Resonanzunterdrückungskammer)
- Twisted Flare Port

Bassreflexöffnungsstopfen

Zur Anpassung des Klangs im Tieftonbereich ist der Lautsprecher mit einem

Schalldämpferstopfen für die Bassreflexöffnung (Twisted Flare Port) ausgestattet.

In Abhängigkeit des Aufstellungsorts des Lautsprechers und seiner Entfernung zur Wand können Sie zur Anpassung des Klangs im Tieftonbereich den Bassreflexöffnungsstopfen nach Bedarf anbringen oder entfernen.

Dank dem zweiteiligen (größeren u. kleineren) Stopfen kann der Klang dreistufig angepasst werden.

Zur Dämpfung des Klangs im Tieftonbereich ☐ Stopfen abringen.

Empfehlung des Herstellers 📄 Die Lautsprecher ohne Stopfen betreiben.

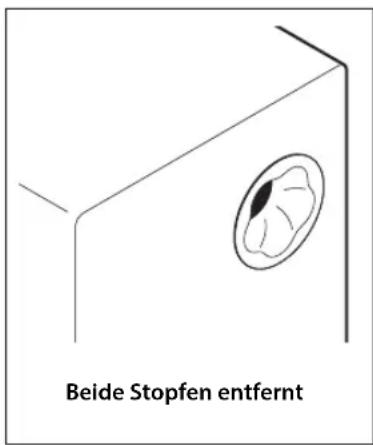

Beide Stopfen entfernt

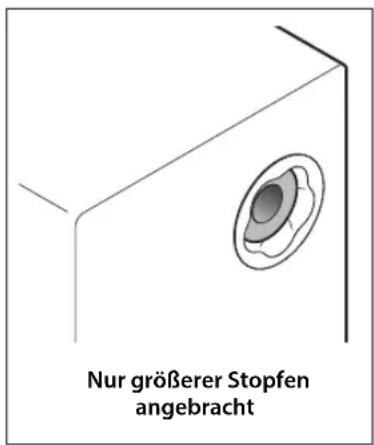

Nur größerer Stopfen angebracht

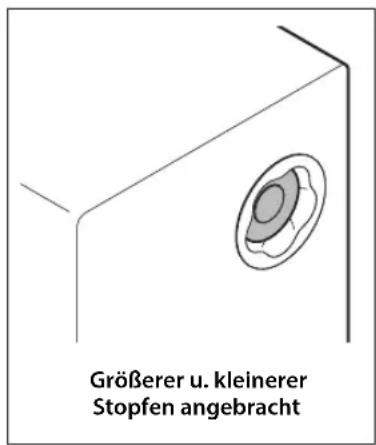

Größerer u. kleinerer Stopfen angebracht

ACHTUNG

• Drücken Sie den Stopfen nicht zu tief in die Öffnung ein. Andernfalls könnte der Stopfen in den Lautsprecher hineinfallen.
• Ist der Stopfen nicht entferntbar oder in den Lautsprecher hineingefallen, wenden Sie sich an Ihren Yamaha-Händler oder -Kundendienst.

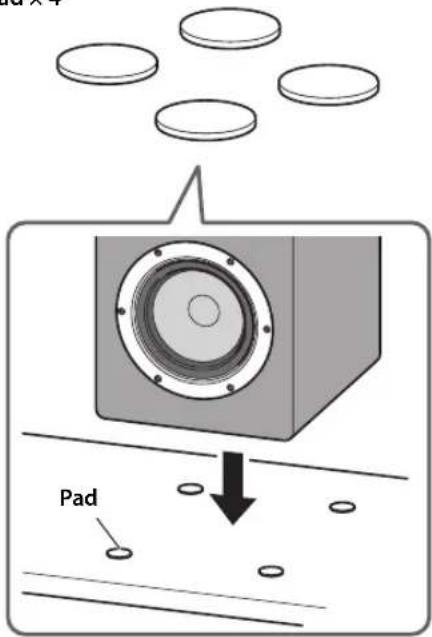

Zubehör

Stellen Sie sicher, dass alle Zubehörteile vorhanden sind.

Pad × 4

Pad

■ Einsatz der Pads

VORSICHT

- Stellen Sie sicher, dass die Lautsprecher nicht herumgleiten. Andernfalls könnten sie herabfallen und Verletzungen verursachen.

Die beigelegten Pads dienen zum Schutz der Unterseite der Lautsprecher sowie der Auflagefläche.

Werden die Lautsprecher unmittelbar auf den Boden oder ein Regal abgestellt, sollten Sie wie gezeigt die Pads zwischen der Lautsprecherunterseite (4 Ecken) und Auflagefläche anbringen.

ACHTUNG

- Befestigen Sie die Pads nicht mit Kleber oder doppelseitigem Klebeband. Andernfalls könnte das Finish der Lautsprecherunterseite oder Auflagefläche beschädigt werden.

HINWEIS

- Bei Einsatz des optionalen Yamaha-Lautsprecherständers (SPS-3000) sind die Pads nicht erforderlich.

Positionierung der Lautsprecher

■ Verwendung als 2-Kanal-Stereolautsprecher

Einen besseren Stereoklang erreichen Sie, indem Sie die Lautsprecher leicht angewinkelt zum Hörer aufstellen.

- In Räumen mit ungewöhnlicher Form oder mit Hindernissen kann eine wirksamere Stercowiedergabe erzielt werden, indem der Aufstellungsort und die Ausrichtung der Lautsprecher nach Bedarf geändert oder der linke und rechte Lautsprecher ausgetauscht werden.

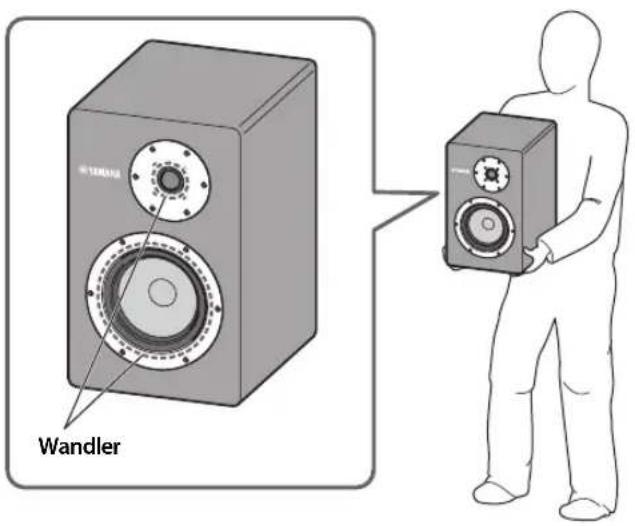

Wandler

VORSICHT

• Da die Politur an den Seitenflächen glatt ist, fassen Sie den Lautsprecher beim Tragen an den Seiten sowie an der Unterseite.
• Achten Sie beim Abstellen des Lautsprechers auf den Ständer usw. darauf, dass Sie sich nicht die Hände oder Finger einklemmen.

ACHTUNG

• Berühren Sie nicht die Wandler an der Vorderseite. Andernfalls können sie beschädigt werden.
• Dieses Gerät ist mit einer nichtmagnetischen Abschirmung ausgestattet. Wenn Sie dieses Gerät zu nah an einem Röhren-Fernsehgerät aufstellen, können Bildstörungen oder ein summendes Geräusch auftreten. In diesem Fall stellen Sie die Lautsprecher weiter vom Fernsehgerät entfernt auf.

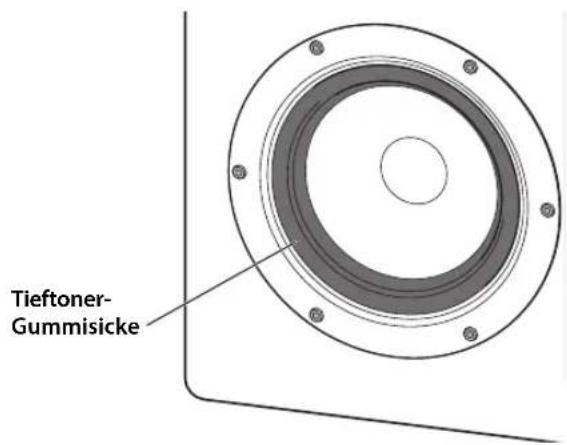

Tieftoner- Gummisicke

HINWEIS

- Das für die Tieftönersicke speziell ausgewählte Gummimaterial trägt zur Optimierung der Klangqualität bei. In seltenen Fällen kann dieser Gummi sich weißlich verfärben. Diese weißliche Verfärbung rührt vom Durchdringen eines Werkstoffbestandteils her, das in keiner Weise die Leistung beeinträchtigt und kein Grund zur Besorgnis darstellt.

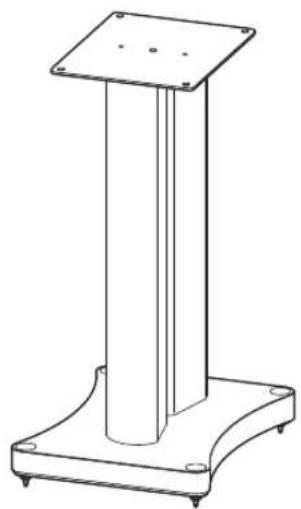

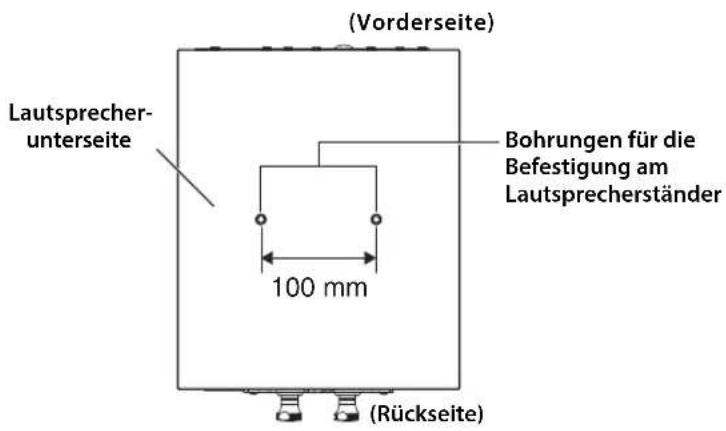

Bei Einsatz des optionalen Yamaha-Lautsprecherständers (SPS-3000)

Benutzen Sie zur Befestigung der Lautsprecher an den Bodenständern SPS-3000 die Bohrungen an der Lautsprecherunterseite. Weitere Informationen zur Montage finden sich in der „SPS-3000 Benutzerhandbuch“.

Yamaha

Lautsprecherständer

SPS-3000

(Vorderseite) Lautsprecher- unterseite Bohrungen für die Befestigung am Lautsprecherständer 100 mm (Rückseite)

Anschließen an den Verstärker

Vergewissern Sie sich, dass der Verstärker ausgeschaltet ist, bevor Sie die Anschlüsse durchführen.

■ Anschlüsse

Sie benötigen ein im Fachhandel erhältliches Lautsprecherkabel.

Die Größe und/oder das Material eines Lautsprecherkabels beeinfl usst die Klangqualität. Deshalb empfehlen wir den Kauf eines hochwertigen Lautsprecherkabels, um die Leistung dieser Einheit zu betonen.

15 mm Richtig Falsch

Entfernen Sie 15 mm des Kabelmantels an den Enden aller Lautsprecherkabel. Verdrillen Sie die Adern so fest wie möglich, sodass keine Drähtchen mehr überstehen (siehe Abb. links).

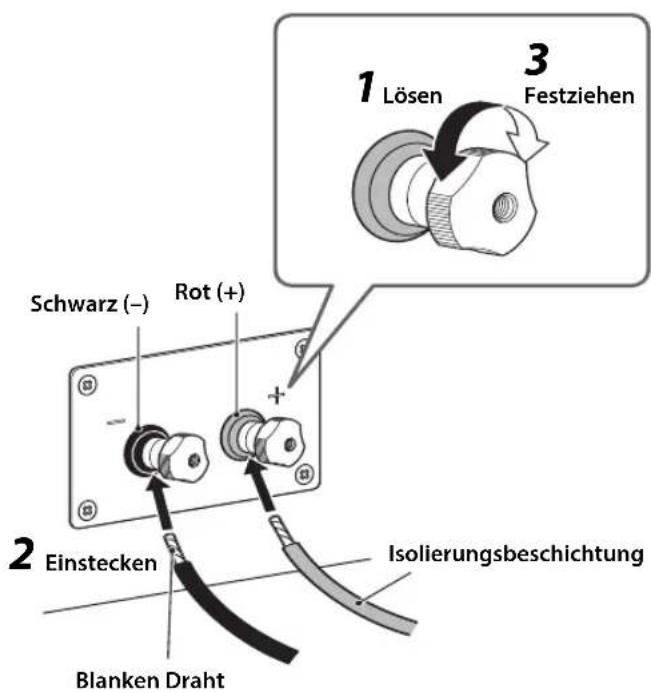

■ Anschließen der Lautsprecherkabel

Schwarz (-) Rot (+) + - 2 Einstecken Blanken Draht Isolierungsbeschichtung 1 Lösen 3 Festziehen

1 Lösen Sie den Klemmenknopf an der Rückseite dieses Geräts.

VORSICHT

- Wenn vollständig gelöst, fällt der Klemmenknopf ab. Bewahren Sie die entfernten Knöpfe außerhalb der Reichweite von Kleinkindern auf, um ein verschentliches Verschlucken zu verhindern.

2 Stecken Sie den blanken Draht in die Klemmenbohrung.

HINWEIS

- Stecken Sie nicht die Isolierung in die Bohrung. Dies verhindert möglicherweise die Klangwiedergabe.

3 Ziehen Sie den Klemmenknopf an, um das Kabel zu sichern.

Prüfen Sie die Festigkeit der Verbindung, indem Sie leicht am Kabel an der Klemme ziehen.

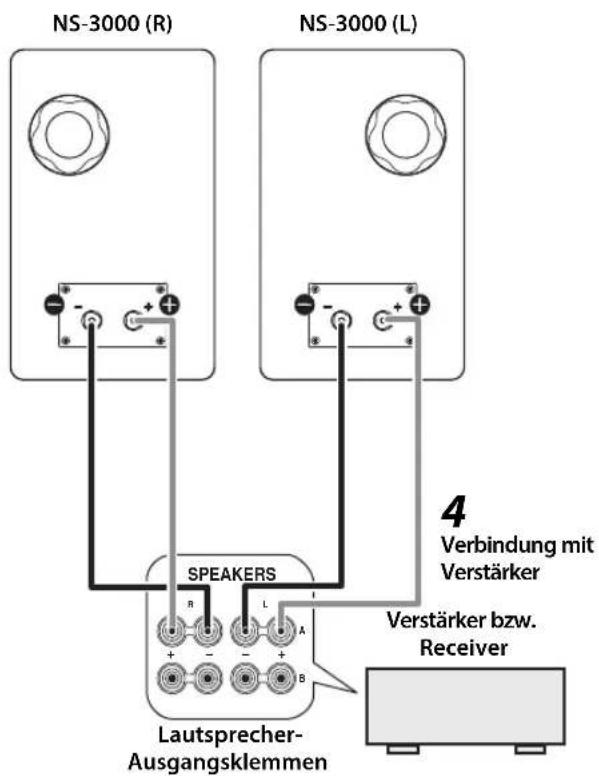

NS-3000 (R) NS-3000 (L) SPEAKERS 4 Verbindung mit Verstärker Verstärker bzw. Receiver Lautsprecher- Ausgangsklemmen

4 Verbinden Sie die Lautsprecherkabel mit den Klemmen L (links) und R (rechts) am Verstärker.

HINWEIS

• Die rote Klemme dieses Geräts ist positiv (+) und die schwarze negativ (−).
- Bei vertauschter Polarität klingt der Lautsprecher unnatürlich und bassschwach.

ACHTUNG

• Stellen Sie sicher, dass die blanken Drähte der positiven (+) und negativen (−) Lautsprecherkabel nicht einander oder andere Metallteile berühren. Andernfalls können die Lautsprecher beschädigt werden.
• Befestigen Sie lose Lautsprecherkabel am Boden, um Stolperunfälle zu vermeiden.
• Der Lautsprecher kann beschädigt werden, wenn bestimmte Töne mit sehr hohem Lautstärkepegel ausgegeben wird. Wenn z.B. Sinuswellen von einer Test-Disc, Bässe von einem elektronischen Instrument usw. kontinuierlich ausgegeben werden oder wenn die Abtastnadel eines Plattenspielers die Plattenoberfl äche berührt, stellen Sie den Lautstärkepegel niedriger, um Schäden an den Lautsprechern zu vermeiden.

HINWEIS

- Wenn Sie einen Verstärker verwenden, dessen Nennleistung oberhalb der nominellen Aufnahmeleistung des Lautsprechers liegt, so darf die Belastbarkeitsgrenze des Lautsprechers niemals überschritten werden.

- Bitte beachten Sie die mit dem Verstärker oder Receiver mitgelieferte Benutzerhandbuch.

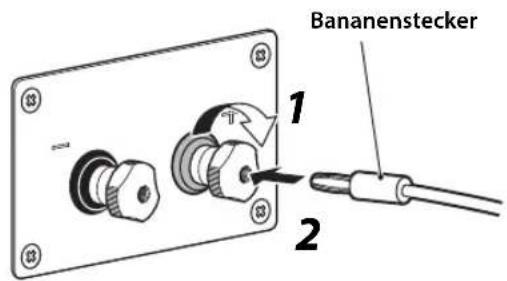

■ Kabel mit Bananenstecker

Bananenstecker 1 2

1 Ziehen Sie den Klemmenknopf fest.
2 Stecken Sie den Bananenstecker in den Klemmenknopf ein.

Technische Daten

Typ.... 2-Weg-Bassreflex-Regallautsprecher Ohne magnetische Schirmung

Treiber.... Tieftöner: 16 cm, Konus-Bauform Hochtöner: 3 cm, Kalotte-Bauform

Impedanz 6 Ω (min. 4,6 Ω)

Frequenzgang ....39 Hz - 60 kHz (-10 dB) - 100 kHz (-30 dB)

Nenneingangsleistung 60 W

Max. Eingangsleistung.... 120 W

Empfindlichkeit....87 dB/2,83 V, 1 m

Übergangsfrequenz....2,8 kHz

Abmessungen (B x H x T).... 244 × 394 × 326 mm

Gewicht 13,1 kg

* Der Inhalt dieser Bedienungsanleitung gilt für die neuesten technischen Daten zum Zeitpunkt der Veröffentlichung. Um die neueste Version der Anleitung zu erhalten, rufen Sie die Website von Yamaha auf und laden Sie dann die Datei mit der Bedienungsanleitung herunter.
* Darauf achten, daß die oben angegebenen Eingangswerte nicht überschritten werden.

PRECAUCIONES

ANTES DE USAR EL PRODUCTO, ASEGÚRESE. ES IMPORTANTE SEGUIR ESTAS INSTRUCCIONES.
