Caractéristiques techniques	Aspirateur sans fil, puissance d'aspiration de 130 AW, batterie lithium-ion 2500 mAh, autonomie jusqu'à 40 minutes.
Type de filtration	Système de filtration cyclonique, filtre HEPA lavable.
Accessoires inclus	Brosse motorisée, brosse douce, suceur plat, station de charge.
Poids	Environ 2,5 kg.
Utilisation	Convient pour les sols durs et les tapis, utilisation facile grâce à son design ergonomique.
Maintenance	Vider le réservoir après chaque utilisation, nettoyer le filtre régulièrement.
Sécurité	Ne pas utiliser sur des surfaces mouillées, tenir hors de portée des enfants.
Informations générales	Recharge complète en 4-5 heures, garantie de 2 ans.

FOIRE AUX QUESTIONS - JV63 JIMMY

Comment charger l'aspirateur JIMMY JV63 ?

Pour charger l'aspirateur JIMMY JV63, connectez le chargeur à l'aspirateur et branchez-le à une prise électrique. Laissez-le charger pendant au moins 4 heures pour une charge complète.

Que faire si l'aspirateur ne s'allume pas ?

Vérifiez d'abord si l'aspirateur est chargé. Si la batterie est chargée et qu'il ne s'allume toujours pas, essayez de réinitialiser l'appareil en le débranchant et en le rebranchant.

Comment nettoyer le filtre de l'aspirateur JIMMY JV63 ?

Pour nettoyer le filtre, retirez-le de l'aspirateur et rincez-le à l'eau froide. Assurez-vous qu'il est complètement sec avant de le remettre en place.

L'aspirateur JIMMY JV63 est-il adapté pour les animaux de compagnie ?

Oui, l'aspirateur JIMMY JV63 est équipé d'une brosse spéciale qui permet de ramasser efficacement les poils d'animaux.

Comment vider le réservoir à poussière ?

Pour vider le réservoir à poussière, retirez-le de l'aspirateur, ouvrez le couvercle et videz son contenu dans une poubelle. Refermez le réservoir avant de le remettre en place.

Quelle est l'autonomie de l'aspirateur JIMMY JV63 ?

L'aspirateur JIMMY JV63 offre une autonomie d'environ 30 à 40 minutes en fonction de l'utilisation et du mode de puissance sélectionné.

Comment résoudre un blocage dans le tube d'aspiration ?

Pour résoudre un blocage, vérifiez le tube d'aspiration et les brosses pour détecter d'éventuels objets coincés. Retirez les obstructions et assurez-vous que tout est correctement réassemblé.

Où puis-je trouver des pièces de rechange pour l'aspirateur JIMMY JV63 ?

Les pièces de rechange peuvent être trouvées sur le site officiel de JIMMY ou auprès de revendeurs agréés.

L'aspirateur JIMMY JV63 peut-il être utilisé sur tous les types de sols ?

Oui, l'aspirateur JIMMY JV63 est conçu pour être utilisé sur divers types de sols, y compris le carrelage, le parquet et les tapis.

Comment savoir si la batterie de l'aspirateur doit être remplacée ?

Si vous constatez que l'autonomie de l'aspirateur diminue considérablement ou si l'appareil ne fonctionne pas malgré une charge complète, cela peut indiquer qu'il est temps de remplacer la batterie.

MODE D'EMPLOI JV63 JIMMY

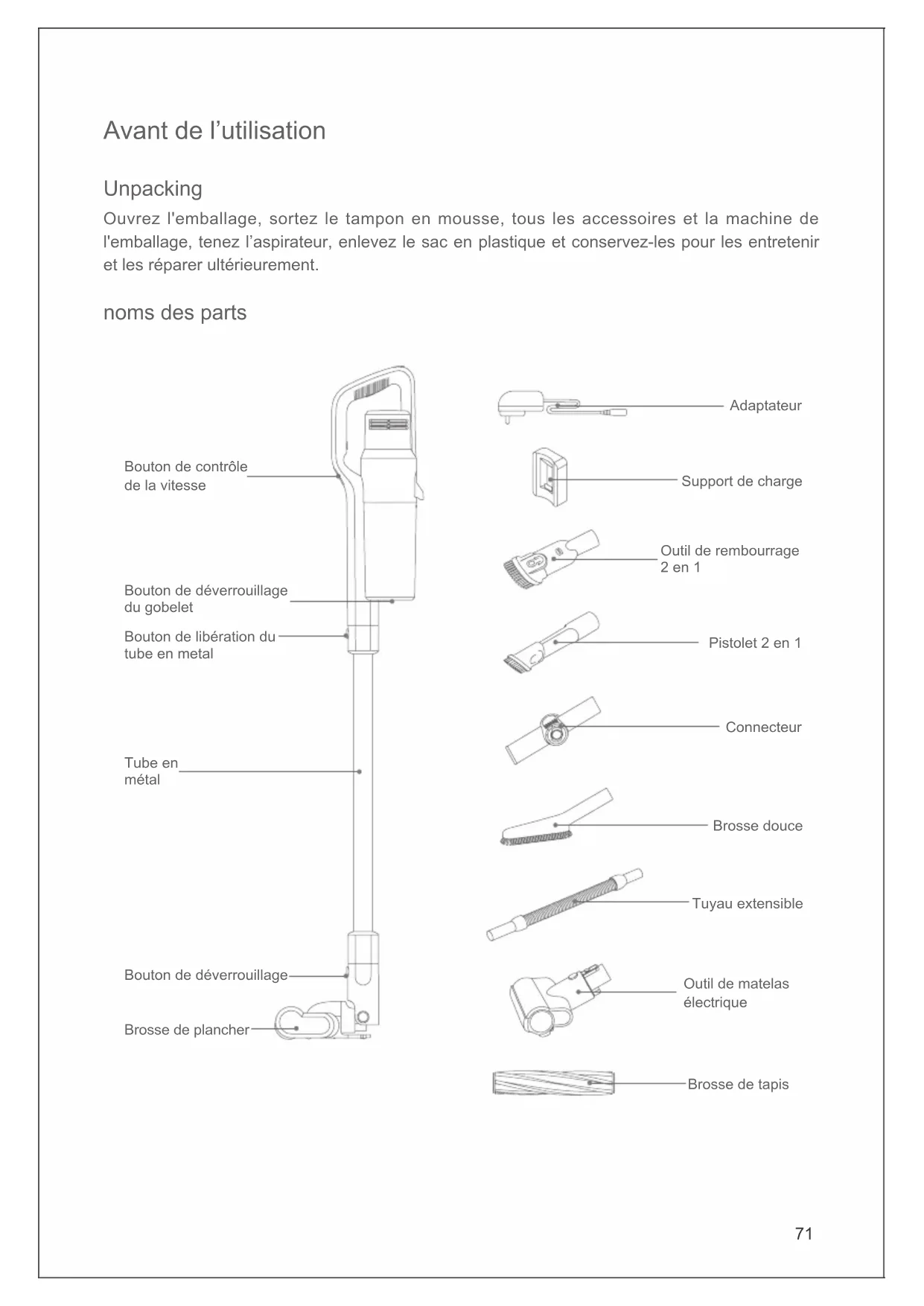

Unpacking

Ouvrez l'emballage, sortez le tampon en mousse, tous les accessoires et la machine de l'emballage, tenez l'aspirateur, enlevez le sac en plastique et conservez-les pour les entretenir et les réparer ultérieurement.

noms des parts

Bouton de contrôle de la vitesse Bouton de déverrouillage du gobelet Bouton de libération du tube en metal Tube en métal Bouton de déverrouillage Brosse de plancher Adaptateur Support de charge Outil de rembourrage 2 en 1 Pistolet 2 en 1 Connecteur Brosse douce Tuyau extensible Outil de matelas électrique Brosse de tapis

Packing list

Nom\Modèle	JV63 JV65
Aspirateur à main √ √
Brosse de plancher électrique √	√
Tube en métal √ √
Outil de rembourrage 2 en 1 √	√
Outil de matelas électrique √	√
Pistolet 2 en 1 √ √
Brosse de tapis √ √
Tuyau extensible √
Brosse douce √
Connecteur √
Adaptateur √ √
Support de charge √ √
Mode d'emploi √ √

Assemblée du corps principal

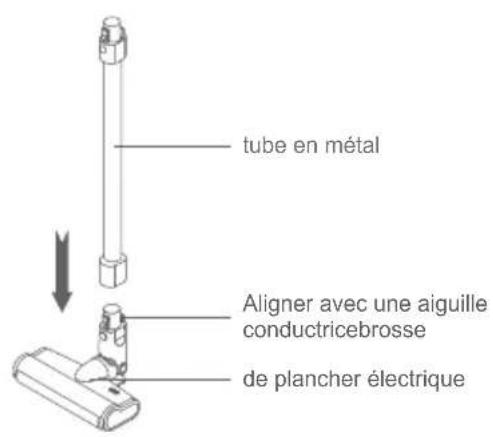

Connector la brosse de plancher électrique avec un tube en métal

Tenez la brosse avec la main gauche, utilisez la main droite pour insérer le tube métallique verticalement dans la tête du plancher, aligner avec l'aiguille conductrice, appuyer sur la poignée jusqu'à ce qu'un "clic" se fasse entendre.

Attention: Gardez la tête et le plancher dans la même direction. l'aiguille conductrice doit être alignée avec la douille.

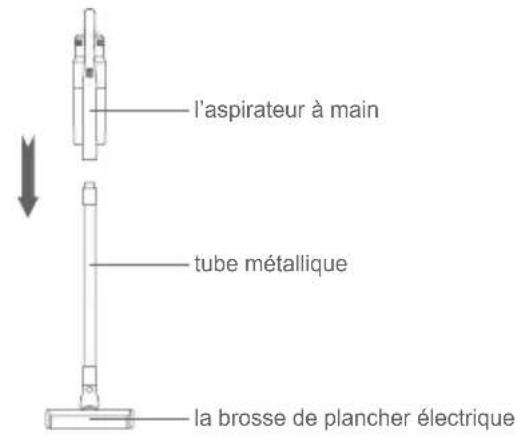

Assemblez la brosse de plancher électrique, le tube métallique et l'aspirateur à main

Tout d'abord, assemblez la brosse de plancher électrique et le tube métallique conducteur selon la méthode d'assemblage de la brosse de plancher électrique et du tube métallique conducteur. Deuxièmement, alignez l'aiguille conductrice du tube métallique conducteur sur le tuyau conducteur de la bouche d'aspiration, poussez-la vers le haut jusqu'à ce que vous entendiez un «clic».

tube en métal Aligner avec une aiguille conductricebrosse de plancher électrique

l'aspirateur à main tube métallique la brosse de plancher électrique

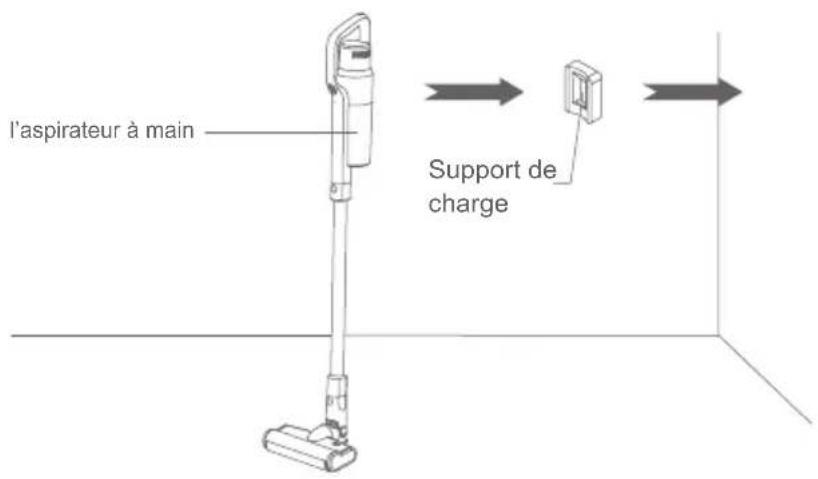

Support de charge

Enlevez le couvercle de la colle adhésive au dos du support et poussez le support contre un mur lisse avec une hauteur de support de 1-1,1 m du sol. (Il est recommandé de déterminer la hauteur d'installation du support en fonction de la hauteur du support après la mise en place de la machine.) Appuyez dessus pendant 5 secondes avec une force de 50 N pour faire adhérer la colle au mur. Il est pratique pour l'aspirateur à main de stocker sur le mur.

l'aspirateur à main Support de charge

Assemblage d'accessoires

Pour faciliter l'utilisation, ce produit est spécialement équipé d'accessoires pour l'aspirateur à main. L'ordinateur de poche peut se connecter à différents outils à différentes fins de nettoyage.

Nom\Modèle	JV63 JV65
Pistolet 2 en 1
Outil de matelas électrique
Outil de rembourrage 2 en 1
Tuyau extensible
Brosse douce
Connecteur

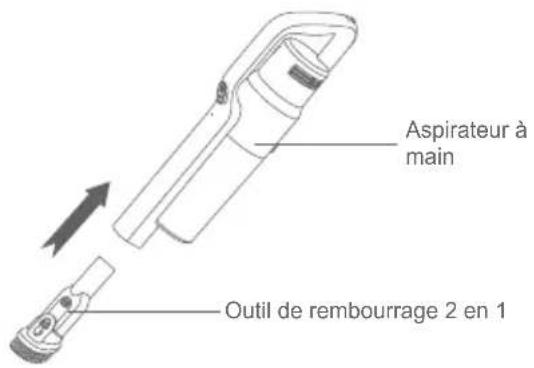

Connection d'aspirateur à main avec outil de rembourrage 2 en 1

Insérez le connecteur 2-en-1 de l'outil de rembourrage dans l'entrée d'air du portable jusqu'à ce qu'il soit bien ajusté.

Attention: L'aspirateur à main peut également connecter d'autres accessoires: outil pour matelas électrique / Pistolet 2 en 1/ connecteur / tuyau d'étirement / brosse douce. La méthode de connexion est la même que celle de l'outil de rembourrage 2 en 1.

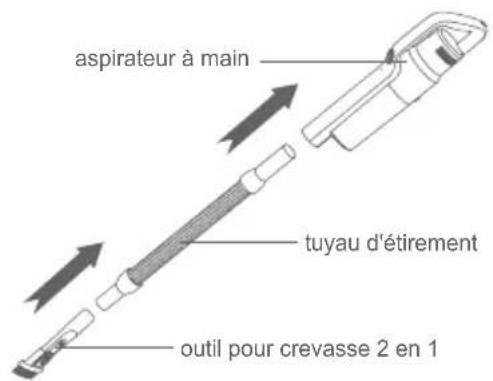

Connection de l'aspirateur à main avec des accessoires via un tuyau extensible

Alignez l'aspirateur avec le tuyau extensible, insérez-le jusqu'à ce qu'il soit complètement ajusté; Connectez une autre extrémité du tuyau d'étirement avec des outils.

Attention: L'aspirateur à main peut se connecter à ces accessoires: un Pistolet 2 en 1 / un outil pour rembourrage 2 en 1, un connecteur / une brosse souple. La méthode de connexion est la même que celle de l'outil de rembourrage 2 en 1.

Aspirateur à main Outil de rembourrage 2 en 1

aspirateur à main tuyau d'étirement outil pour crevasse 2 en 1

Liste de connexion des accessoires


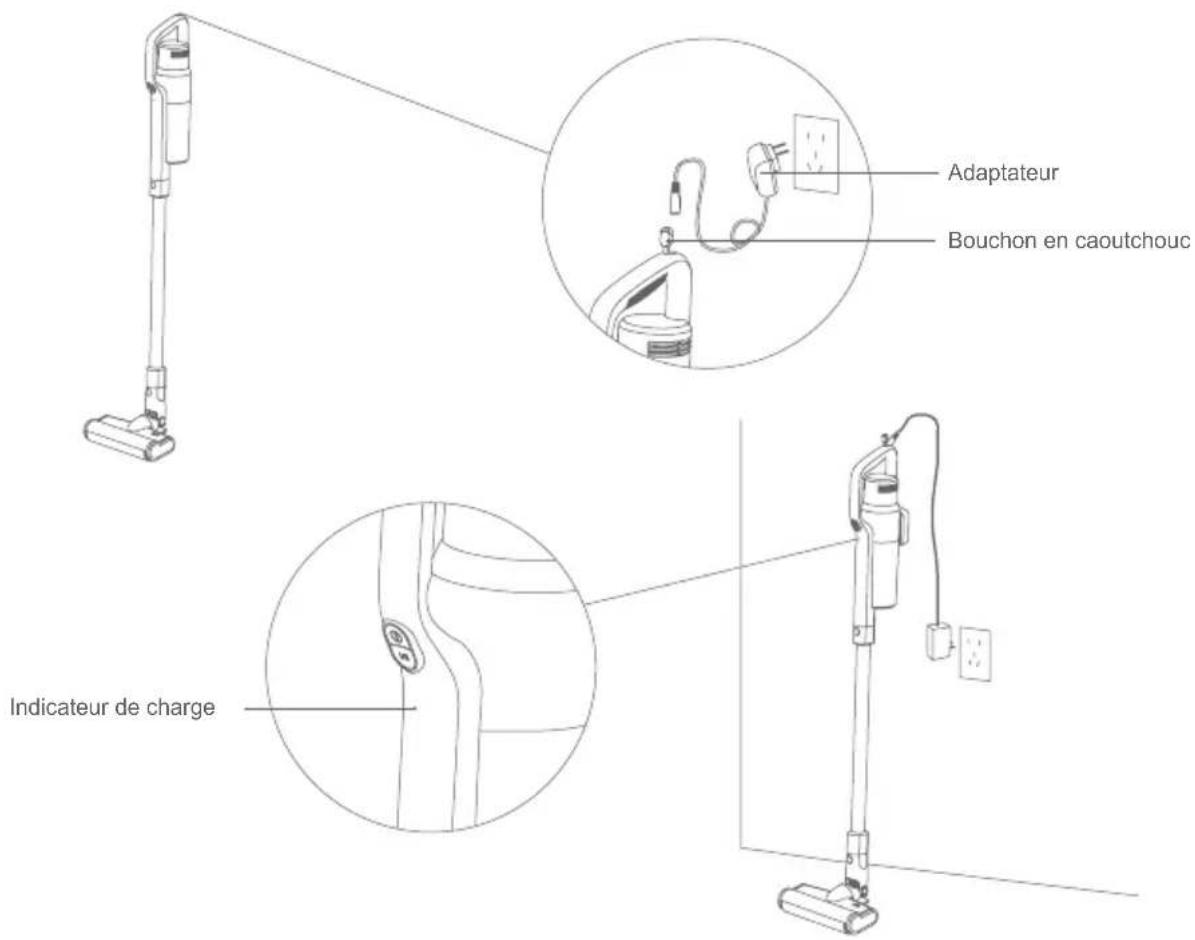

Charge de toute la machine

Lors de l'utilisation de l'aspirateur, si l'indicateur est en rouge, la machine doit être chargée. Lorsque la tension est trop basse, l'aspirateur s'éteindra automatiquement pour protéger la batterie. A ce moment, l'aspirateur doit être chargé.

Retirez le bouchon en caoutchouc à l'arrière de l'aspirateur de poche, insérez l'extrémité de l'adaptateur dans la prise de charge de la machine, comme indiqué dans. Inclinez le produit sur le support de charge comme indiqué dans. L'indicateur devient rouge lorsque la charge commence et vert après la charge.

Le temps de charge est d'environ 5 heures. Lorsque l'indicateur de charge de l'aspirateur à main passe du rouge au vert, cela signifie que l'aspirateur est complètement chargé. Nous vous recommandons de continuer à charger pendant une demi-heure ou une heure afin que l'effet de charge soit meilleur. Après le chargement, débranchez le chargeur pour arrêter le chargement.

Attention:

1. Lorsque vous utilisez la machine pour la première fois, la capacité de la batterie n'est pas pleine, vous devez charger la machine. La machine peut être utilisée une fois la batterie complètement chargée.
2. Lorsque vous utilisez l'aspirateur pour la première fois, chargez complètement la batterie et déchargez-la complètement avant la seconde charge pour augmenter sa durée de vie.

Adaptateur Bouchon en caoutchouc Indicateur de charge

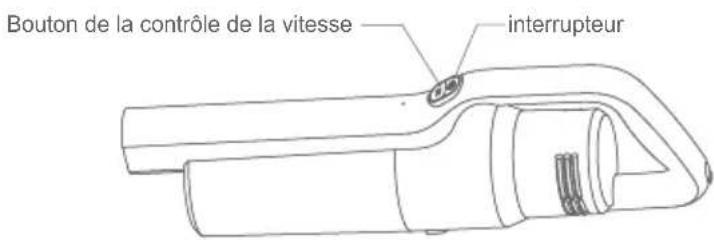

Utilisation d'un aspirateur à main

Prenez l'aspirateur portable du support de charge, appuyez sur le bouton de marche pour allumer et éteindre l'aspirateur. L'indicateur vert s'allume, il s'agit du mode normal. Appuyez sur le bouton de contrôle de la vitesse pour passer en mode fort. Le bouton de contrôle de la vitesse peut basculer facilement entre le mode fort et le mode normal.

Attention: JV65 et JV63 ont trois modes normal / moyen / fort.

Bouton de la contrôle de la vitesse interrupteur

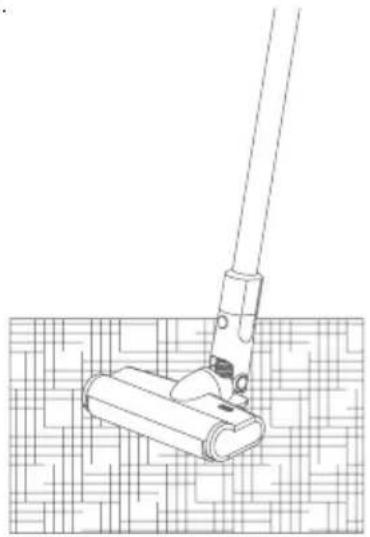

Utilisation de sol électrique

La brosse de plancher électrique peut nettoyer les moquettes à poils courts, les sols durs ou les sols carrelés.

Attention:

Lorsque la brosse de plancher électrique est en marche, si elle cesse de fonctionner en raison d'un gros obstruction par un corps étranger ou d'un enchevêtrement excessif de fibres, ou si l'enfant met accidentellement la main dans le rouleau de brosse, la brosse de plancher électrique cessera de fonctionner pour protéger la sécurité personnelle et éviter d'endommager le moteur.

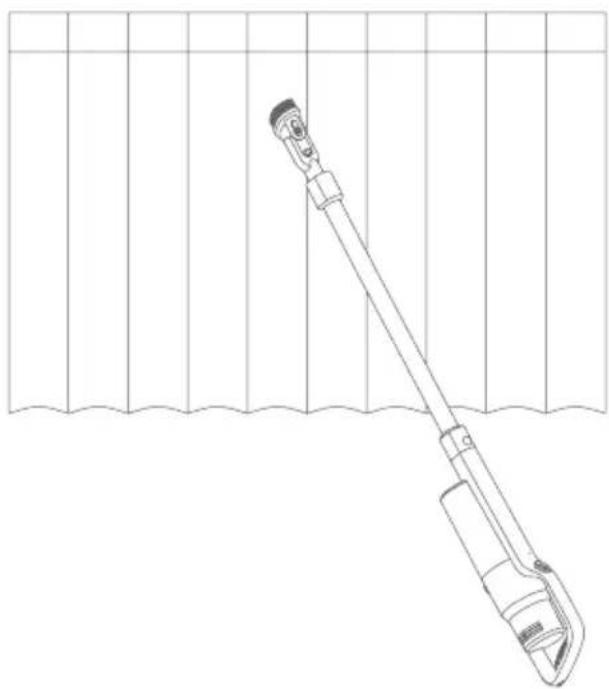

Utilisation d'accessoires

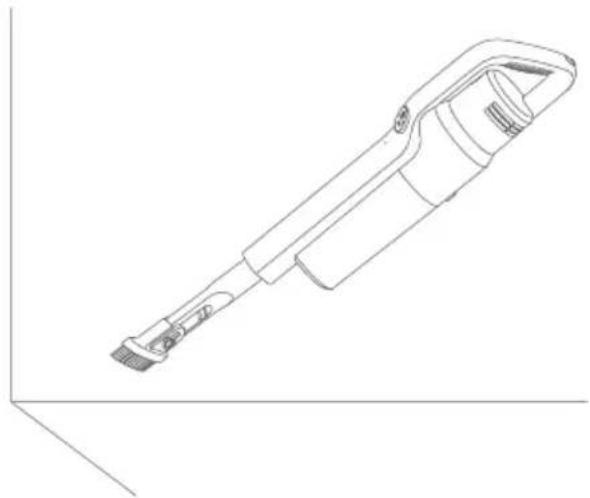

Pistolet 2 en 1: il convient au nettoyage des crevasses, des coins et des autres zones étroites.

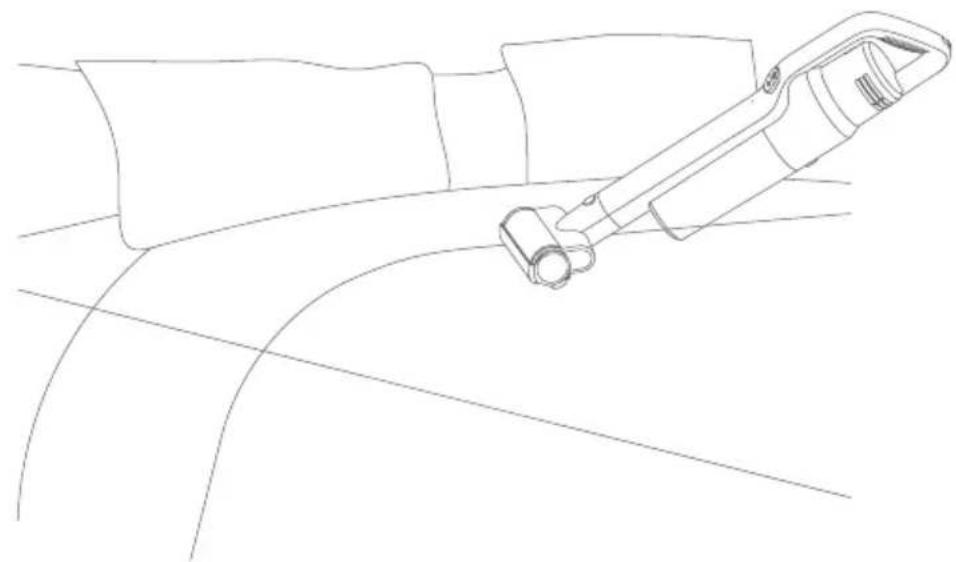

Outil de rembourrage 2 en 1: il convient au nettoyage de la poussière sur les placards, les divans, les rebords de fenêtres et les surfaces de tables.

Outil de matelas électrique: il peut éliminer les acariens et les allergènes des acariens du canapé et du lit. En tapotant la vibration de la brosse, les acariens, les bactéries, etc. cachés dans la couche profonde de la literie ou du canapé sont tapotés et aspirés.

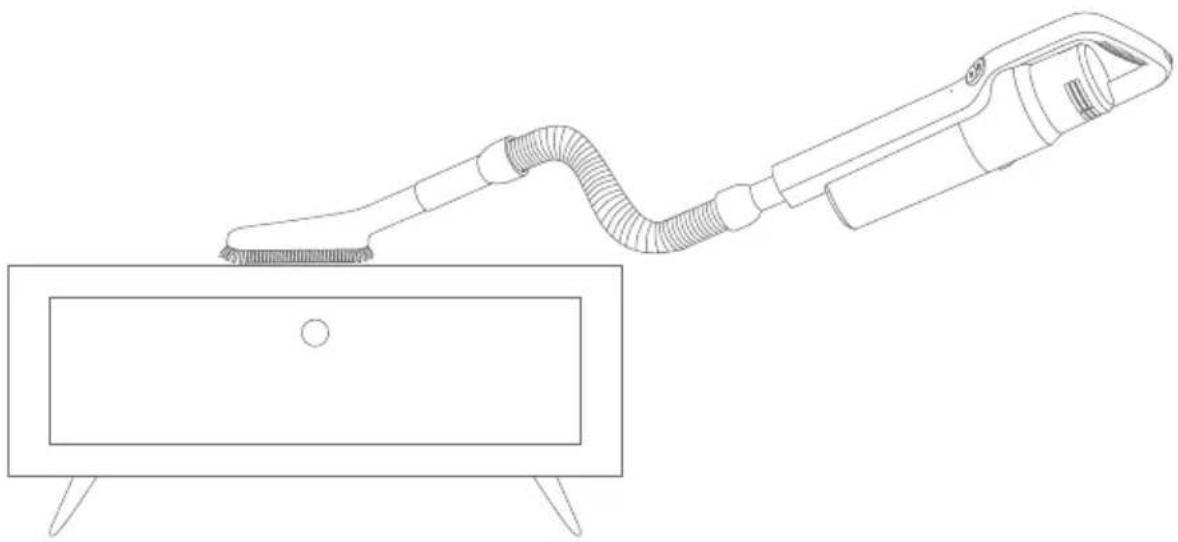

Tuyau extensible et brosse douce: le tuyau extensible est pour connecter l'aspirateur à main et les accessoires afin de nettoyer les endroits difficiles à atteindre. La brosse douce convient au nettoyage de meubles facilement rayés, tels que des étagères à livres ou des œuvres d'art.

Attention:

1. Le filtre HEPA est disponible à la vente des distributeurs d'aspirateurs.
2. Il est recommandé de nettoyer le godet à poussière après chaque utilisation. Lorsque le réservoir à poussière est plein ou que le composant de HEPA est bouché, il doit être nettoyé et remplacé si nécessaire. Après une utilisation prolongée, les brosses de rouleau électrique peuvent être emmélées dans les cheveux. Elles doivent être nettoyées à temps pour permettre à l'aspirateur de fonctionner efficacement.

Nettoyage de la tasse à poussière

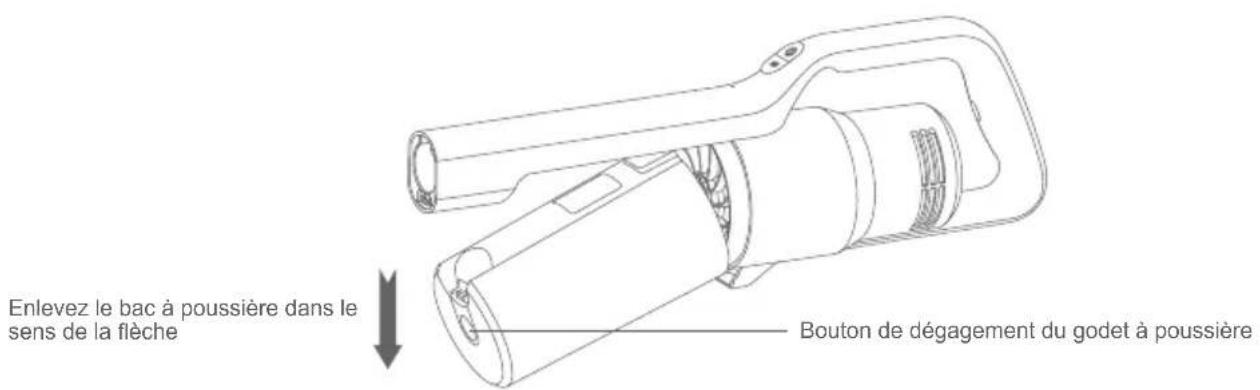

Appuyez sur le bouton de dégagement du bac à poussière, faites-le pivoter et retirez-le dans le sens de la flèche.

Enlevez le bac à poussière dans le sens de la flèche Bouton de dégagement du godet à poussière

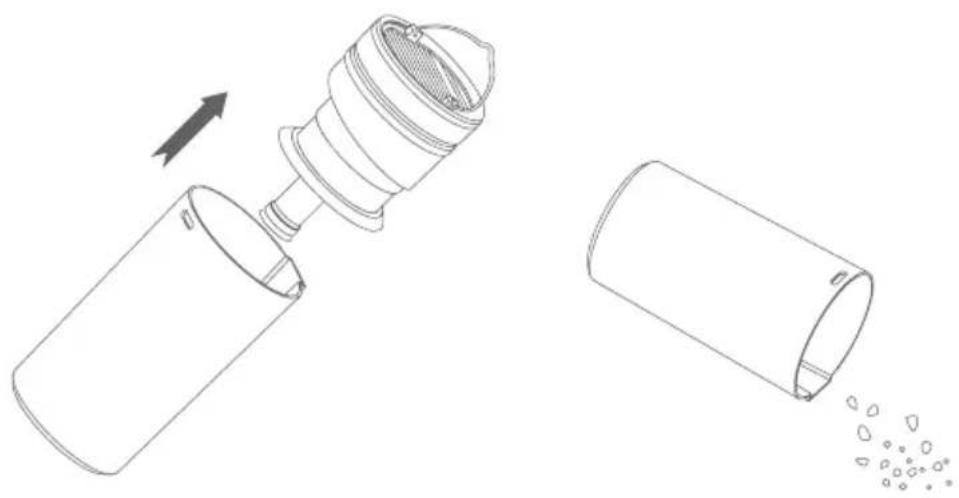

Soulevez le cyclone et videz la poussière dans le bac à poussière.

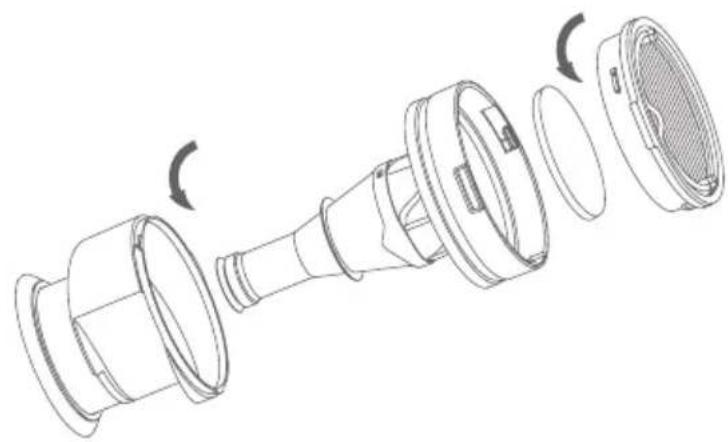

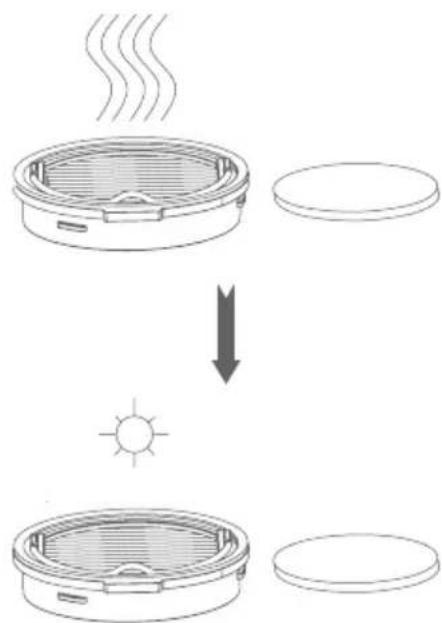

Système de filtration proper

Tenez le HEPA et faire pivoter dans le sens de la flèche de la photo. Sortez HEPA; Faites tourner le cyclone dans le sens de la flèche pour retirer l'assemblage du cyclone au niveau 1. Nettoyez ou lavez le composant de HEPA, le filtre en mousse et les louches de cyclones.

Les composants de HEPA et le filtre en mousse peuvent être lavés, ils doivent être complètement séchés pour pouvoir être réutilisés. (Remplacez-les si nécessaire). Après le nettoyage, assemblez toutes les pièces dans le sens inverse de démontage. Attention: Les filtres HEPA doivent être parfaitement secs avant le montage.

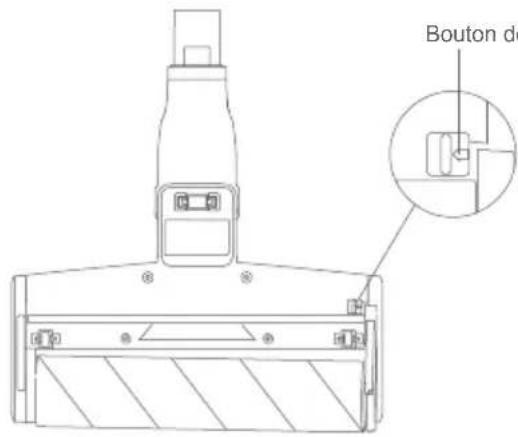

Nettoyage de la brosse de rouleau électrique

Tirez la brosse de rouleau et nettoyez-la.

1. Appuyez sur le bouton de dégagement de la brosse, la brosse se retirera automatiquement.
2. Retirez un côté du rouleau-brosse dans le même sens que celui indiqué sur la photo, puis retirez-le pour le nettoyer.
3. Après le nettoyage et le remplacement, réassemblez-le dans l'ordre inverse.

Bouton de

Bouton de déblocage brosse

1. Appuyez sur le bouton de déblocage de la brosse dans la direction
2. Sortez le pinceau dans la direction

Stockage de l'aspirateur

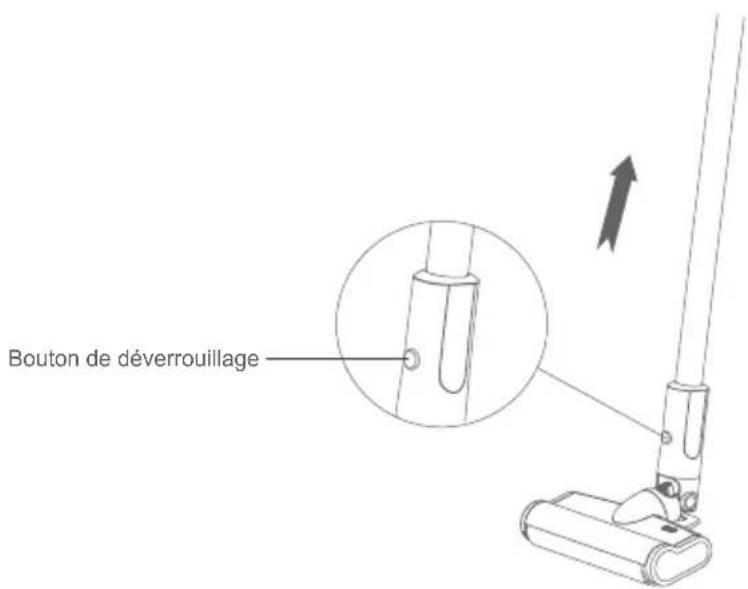

Démontage de la brosse de plancher électrique et du tube métallique

Lorsque vous rangez ou nettoyez l'aspirateur, si vous devez démonter la brosse de plancher électrique, appuyez sur le bouton de dégagement de la brosse de plancher électrique, tirez le tube métallique vers le haut.

Bouton de déverrouillage

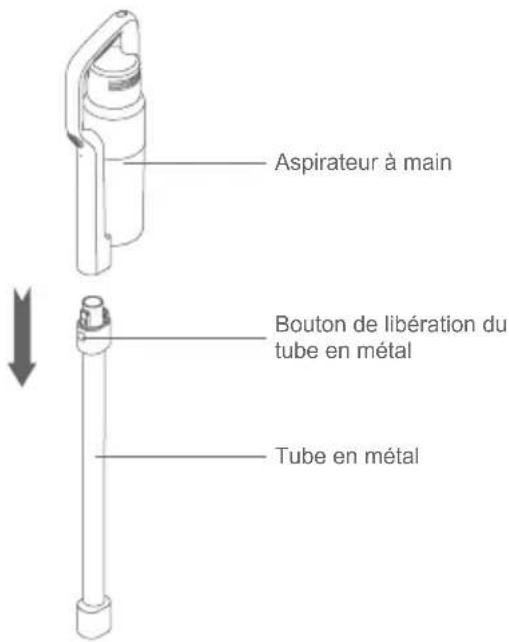

Démontage de l'aspirateur à main et du tube en metal

Tenez le composant à main d'une main et appuyez de l'autre main sur le bouton de dégagement du tube en métal, puis sortez le tube en métal conducteur dans le sens indiqué

Aspirateur à main Bouton de libération du tube en métal Tube en métal

Stockage de la machine

Si la machine n'est pas utilisée pendant une longue période, emballez-la correctement et rangez-la dans un endroit frais et sec, en évitant la lumière directe du soleil ou l'environnement humide.

Notes de sécurité

Cet aspirateur est réservé à la famille. Ne l'utilisez pas à des fins commerciales ou d'autres.

Il faut lire attentivement ce mode d'emploi avant l'utilisation, et conservez-le pour une utilisation future.

Ne placez pas l'aspirateur près d'un feu ou d'autres places à haute température.

N'utilisez pas et ne stockez pas la machine dans des conditions extrêmement défavorables, telles que des températures extrêmes. Il faut l'utiliser à l'intérieur entre 5 et 40°C. Rangez la machine dans un endroit sec et évitez les rayons directs du soleil.

Chargez complètement la batterie avant la première utilisation ou après un long stockage.

Avant d'utiliser l'aspirateur, assurez-vous que le rouleau pinceau est bien fixé, faute de quoi le ventilateur du moteur risque de se boucher et de se brûler.

Il ne faut pas utiliser l'aspirateur pour aspirer du détergent, de l'huile, du laitier de verre, une aiguille, de la cendre de cigarette, de la poussière humide, de l'eau, des allumettes, etc.

Il ne faut pas utiliser l'aspirateur pour aspirer de minuscules particules telles que du ciment, du gypse en poudre, de la poudre pour mur ou de gros objets tels que des billes de papier, sinon cela pourrait provoquer des pannes telles qu'un blocage et un épuisement du moteur.

Lors de l'utilisation de l'aspirateur, il ne faut pas bloquer l'entrée d'aspiration et la brosse à rouleau, sinon le moteur pourrait être en panne.

Ne mettez pas votre main ou votre pied dans l'entrée de l'entrée de plancher pour éviter des blessures corporelles.

Ne versez pas ni éclaboussez d'eau ou d'autres liquides dans la machine afin d'éviter tout court-circuit.

Si le brosse à rouleau ne fonctionne pas, vérifiez s'il est emmêlé avec des cheveux ou d'autre fibres longues, nettoyez-le à temps.

Lorsque vous stockez la machine pendant une longue période, assurez-vous que la batterie est complètement chargée avant de la stocker et chargez la machine au moins tous les trois mois.

Lorsque votre aspirateur est complètement chargé, a besoin d'être nettoyé ou réparé, il faut débrancher le chargeur à temps, maintenir le chargeur pour brancher et débrancher le cordon d'alimentation. Ne tirez pas le cordon d'alimentation.

Utilisez un chiffon sec pour nettoyer la machine. Les liquides comme l'essence, l'alcool, les diluants à laque provoqueront une décoloration des fissures ou des couleurs qui ne peuvent pas facilement être fléries.

Si la machine ne fonctionne pas après une charge complète, elle doit être vérifiée et réparée dans notre bureau désigné. Ne démontez pas la machine vous-même.

La machine mise au rebut contient des batteries. Elles devraient être recyclées en toute sécurité. Ne les jetez pas au hasard.

Si le cordon d'alimentation est endommagé, il doit être remplacé ou réparé par le fabricant, une agence de réparation ou un professionnel pour éviter tout danger.

Dépannage

Il faut vérifier les points suivants avant d'envoyer la machine aux centres de réparation désignés.

Attention: S'il existe d'autres pannes nécessitant des outils professionnels, la machine doit être réparée ou remplacée par le fabricant, le service de maintenance ou des professionnels de services similaires pour éviter tout danger.

Symptômes Causes possibles Solutions
La machine ne fonctionne pas	La batterie n'a pas de courant	Charger l'aspirateur
	Le tube métallique, la brosse de plancher électrique, n'est pas monté correctement sur l'aspirateur	Vérifiez que les accessoires sont correctement montés sur l'aspirateur
La machine cesse de fonctionner pendant l'utilisation	La température du moteur principal surchauffe et active la protection de température	Éteignez la machine pendant 5 à 10 minutes.
		Vérifier si les systèmes cycloniques doivent être nettoyés
Le rouleau brosse cesse de fonctionner pendant l'utilisation	La brosse de plancher est surchargée (travail sur tapis, trop de cheveux emmêlés autour du rouleau)	Éteignez la machine pendant 5 à 10 minutes.
		Nettoyez le godet à poussière et le système cyclone
La machine passe automatiquement du mode fort au mode normal	Le système cyclone est bloqué et la protection de survitesse du moteur principalest activée.	Pulire il contenitore della polvere e il sistema a ciclone
Aspiration est réduite	la coupe de poussi è re est pleine	Nettoyez le godet à poussi è re et le cyclone
	le filtre est bloqué	Nettoyez ou remplacer le filter
	le passage d'air est bloqué	Nettoyer le passage d'air de la brosse de rouleau
Les voyants de charge rouge et vert clignotent alternativement pendant la charge	Le chargeur mal connecte la prise de courant	Rebranchez le chargeur sur la machine et sur la prise de courant.
Temps de travail court après la charge	la machine n'est pas complètement chargée	Suivez les instructions pour charger complètement la batterie
	Vieillissement de la batterie Remplacer la batterie

Spécifications de produit

Paramètre technique

Modèle No JV63 JV65
Tension nominale	25.2V ---	28.8V ---
Puissance nominale 450W	500W
Tension d'entrée de l'adaptateur	100-240V ~ 50-60 Hz	100-240V ~ 50-60Hz
Tension de sortie de l'adaptateur	30V 600mA 34.2V 600mA	---
Numéro de modèle de la brosse de plancher électrique	JV63 JV65
Puissance nominale de la brosse de plancher électrique	30W 30W
Numéro de modèle d'outil de matelas électrique	T-CS7.0B T-CS7.0A
Puissance nominale de la tête de matelas électrique	20W 20W
Capacité de la batterie 2500mAh	2500mAh
Temps de charge	5h 5h

Circuit diagram

Informations du fabricant

Fabricant Kingclean Electric	Co., Ltd
Addresse	No.1 rue Xiangyang, nouveau district de Suzhou, province du Jiangsu 215009, Chine

Disposition

Pour un recyclage respectueux de l'environnement, les machines, les accessoires et les emballages doivent être classés.

Ne pas jeter la machine dans les ordures ménagères!

Uniquement pour les pays de la CE

Selon la directive européenne 2012/19 / EU et conformément à la directive européenne 2006/66 / CE, les blocs / batteries défectueux ou usés, les machines qui ne sont plus utilisables doivent être collectées séparément et éliminées dans le respect de l'environnement.

Les piles intégrées ne peuvent être retirées pour élimination que par du personnel qualifié. Ouvrir la coque du boîtier peut endommager ou détruire la machine.

Ne pas jeter les batteries dans les déchets ménagers, ni dans le feu ni l'eau. Les piles / batteries doivent être déchargées, collectées, recyclées ou éliminées dans le respect de l'environnement s'il est possible.

Sujet à changement sans préavis.

Informations de garantie

Ce produit bénéficie d'une garantie de deux ans la date d'achat

La garantie l'usure normale exclus l'utilisation commerciale, les modifications apportées à l'appareil acheté, les activités de nettoyage, les conséquences d'un usage impropre ou de dommages causés par l'acheteur ou un tiers, les dommages pouvant être imputés à des circonstances extérieures ou aux piles.
