BEDIENUNGSANLEITUNG JV63 JIMMY

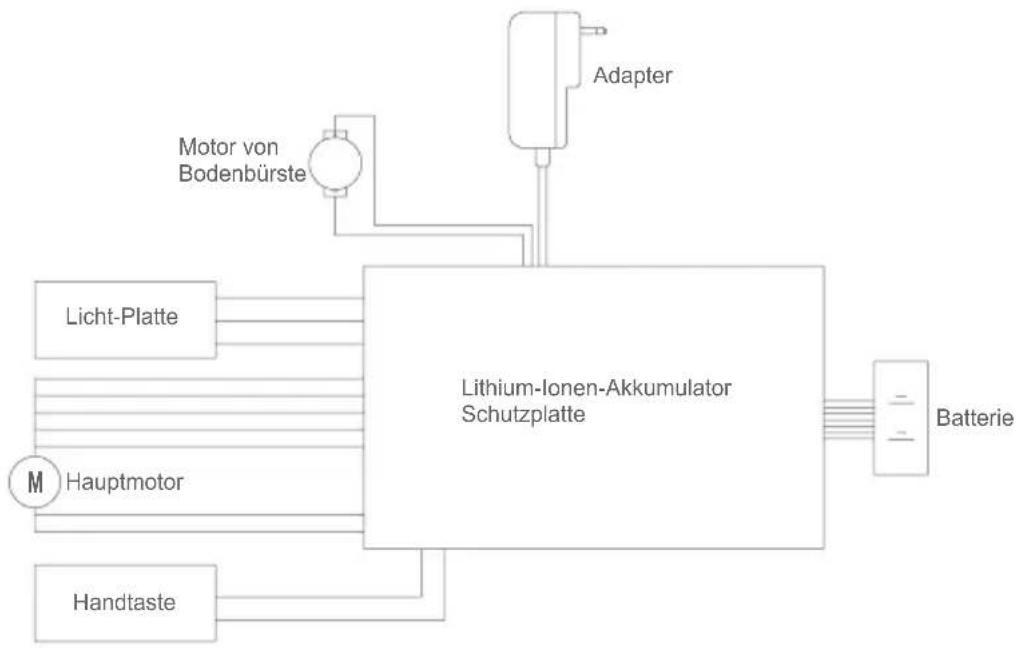

Floorhead motor Adaptor Battery Indicator PCB Main motor Battery PCB Handheld switch PCB17 Manufacturer Information Manufacturer Kingclean Electric Co., Ltd Address No.1 Xiangyang Road, Suzhou New District, Jiangsu Province 215009, China Disposal The machine, accessories and packaging should be sorted for environmental-friendly recycling. Do not dispose of the machine into household waste! Only for EC countries: According to the European Guideline 2012/19/EU, machine that are no longer usable, and according to the European Guideline 2006/66/EC, defective or used battery packs/batteries, must be collected separately and disposed of in an environmentally correct manner. Battery packs/batteries: Integrated batteries may only be removed for disposal by qualied personnel. Opening the housing shell can damage or destroy the machine. Do not dispose of battery packs/batteries into household waste, re or water. Battery packs/batteries should, if possible, be discharged, collected, recycled or disposed of in an environmental-friendly manner. Subject to change without notice. Warranty Information This product enjoys two year warranty from the date of purchase. Excluded from the guarantee is normal wear, commercial use, alterations to the appliance as purchased, cleaning activities, consequences of improper use or damage by the purchaser or a third person, damage, that can be attributed to external circumstances or caused by the batteries.18 Vor dem Gebrauch Auspacken die Packung öffnen, Schaum Blindholz holen, die Maschine greifen, alle Zubehörteile and Material holen , Plastiktüte herunterholen. äußere Packung halten, um den künftigen Transport zu breiten. Teile Name Elektrische Bodenbürste Entriegelungsknopf für Bodenbürste leitfähiges Metallrohr Entriegelungsknopf für Metallrohrs Entriegelungsknopf für Staubbecher Schalter für Geschwindigkeitskontrolle Elektrische Bürste Bürste für Teppiche Teleskopschlauch Weiche Bürste Adapter Zwei-in-eins Spalt Werkzeug Zwei-in-eins Polstermöbel Werkzeug Haken Zwischenstecke19 Installation der Maschine Elektrische Bodenbürste und leitfähiges Metallrohr installieren Halten Sie beim Anschließen die elektrisch Bürste mit der linken Hand in die gezeigte Richtung, die rechte Hand führt das Bodenbürsten-Einbauöffnung unter dem Metallrohrteil vertikal in den Bodenbürstenanschluss ein, drücken Sie die Schubstange-Teile fest nach unten, bis Sie ein Klicken hören. Hinweis: Der Griff ist bei der Montage in die gleiche Richtung wie die Bodenbürste ausgerichtet, richten Sie die leitenden Stifte und Abussloch aus. Installation von Elektrische Bodenbürste, Teile des leitfähigen Metallrohrs und Handstaubsauger Zunächst werden gemäß dem Installationsverfahren der elektrischen Bodenbürste und des leitenden Metallrohrs die Bodenbürste und das leitende Metallrohr installiert. Zweitens richten Sie die leitende Nadel des leitenden Metallrohrs auf das leitende Kalebasse-Rohr der Düse aus, drücken Sie es kräftig nach oben und hören Sie das Geräusch der Verriegelung. JV63 JV65 Handstaubsauger √ √ Elektrische Bodenbürste √ √ leitfähiges Metallrohr √ √ Zwei-in-eins Polstermöbel Werkzeug

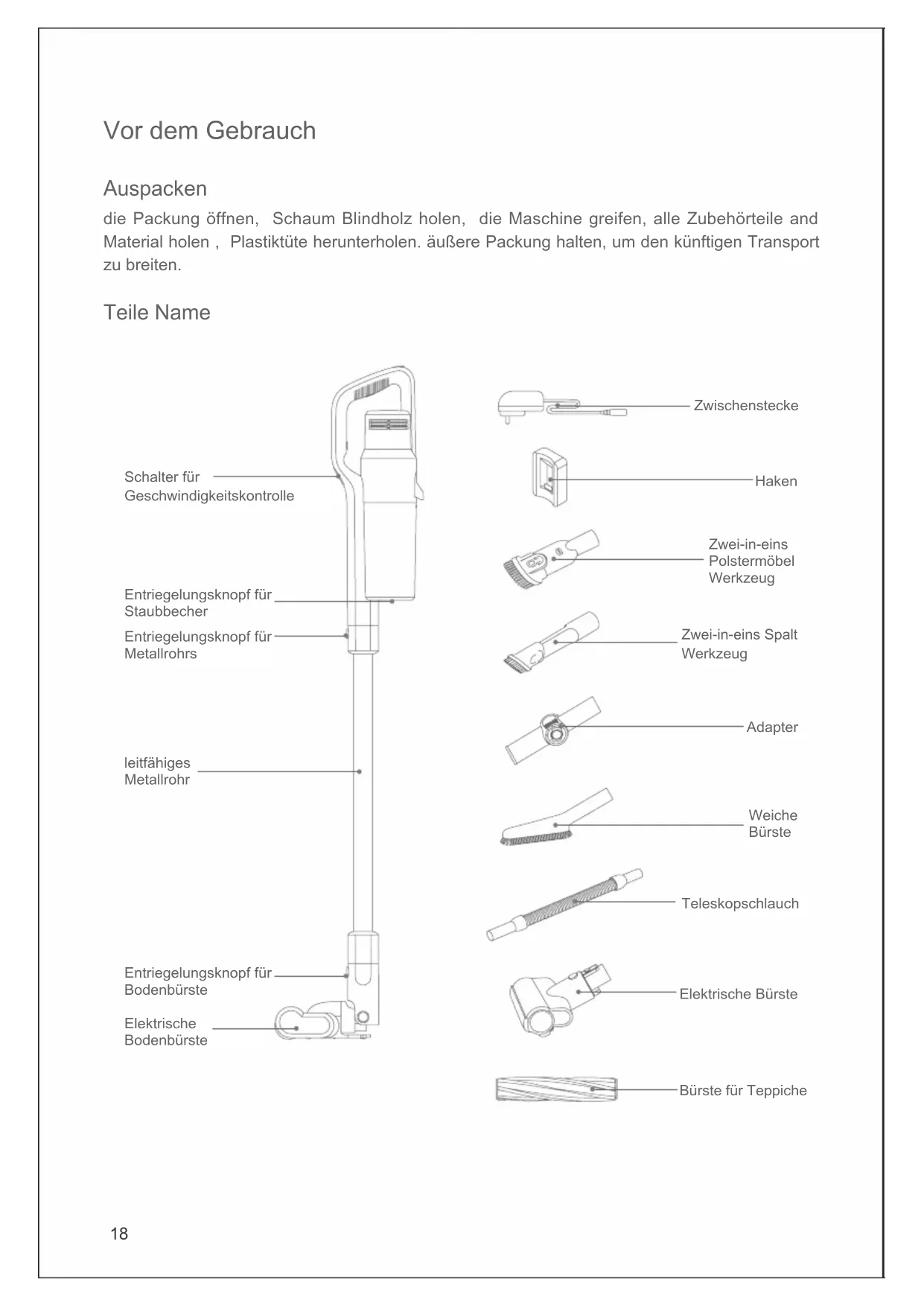

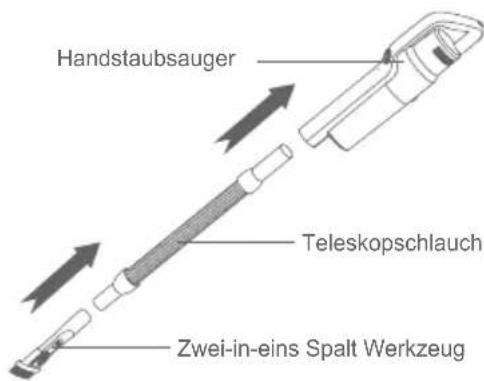

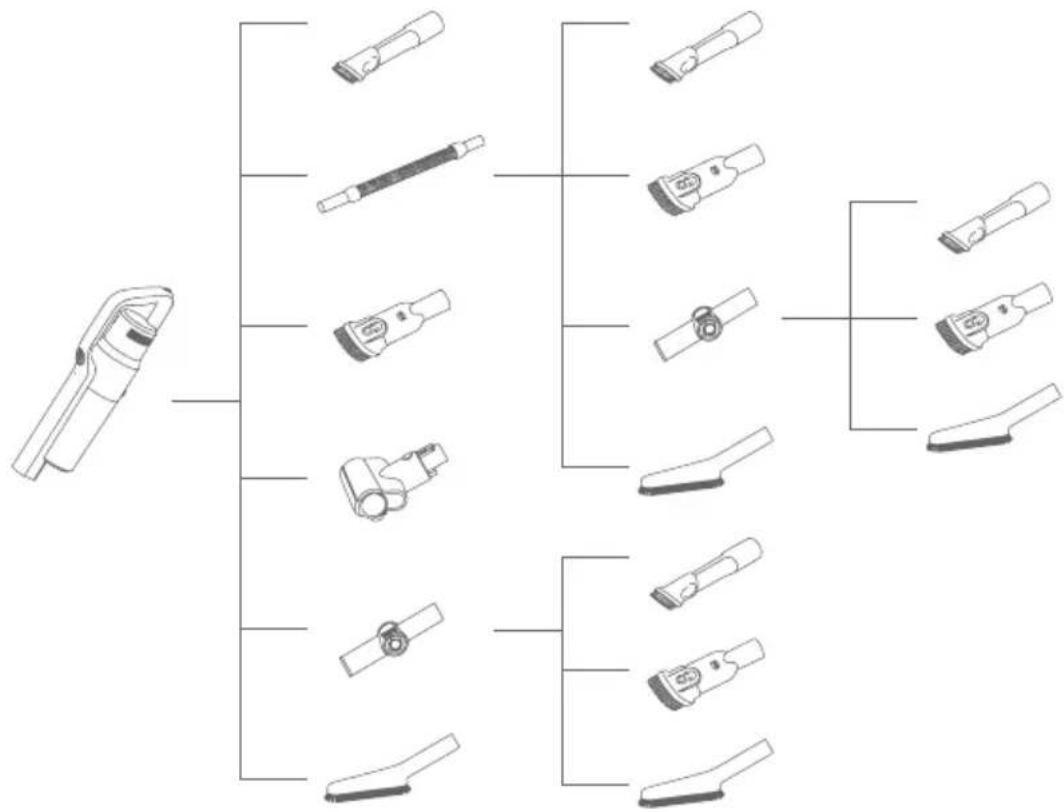

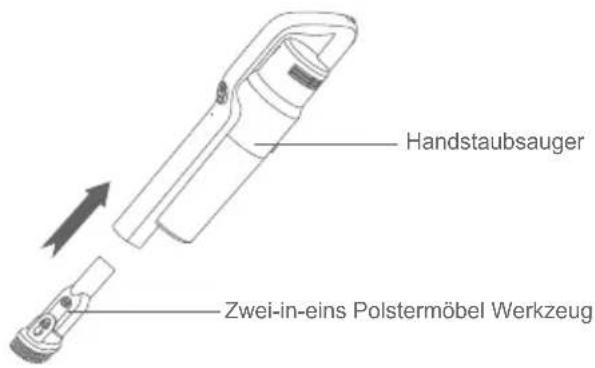

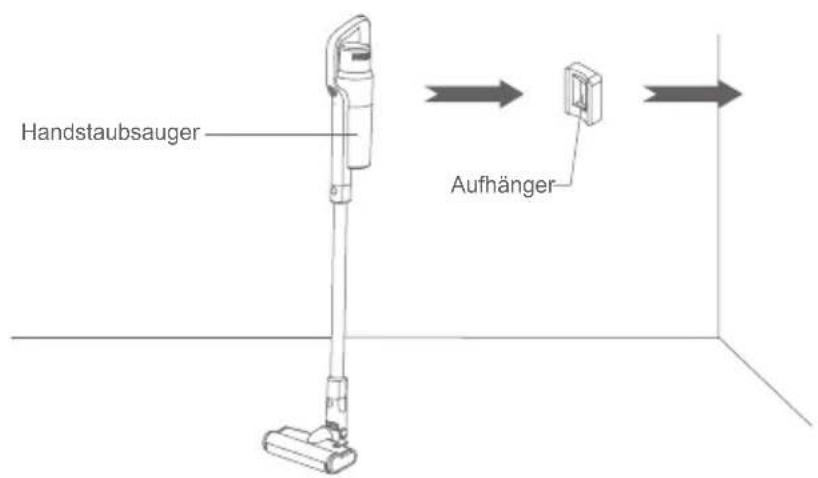

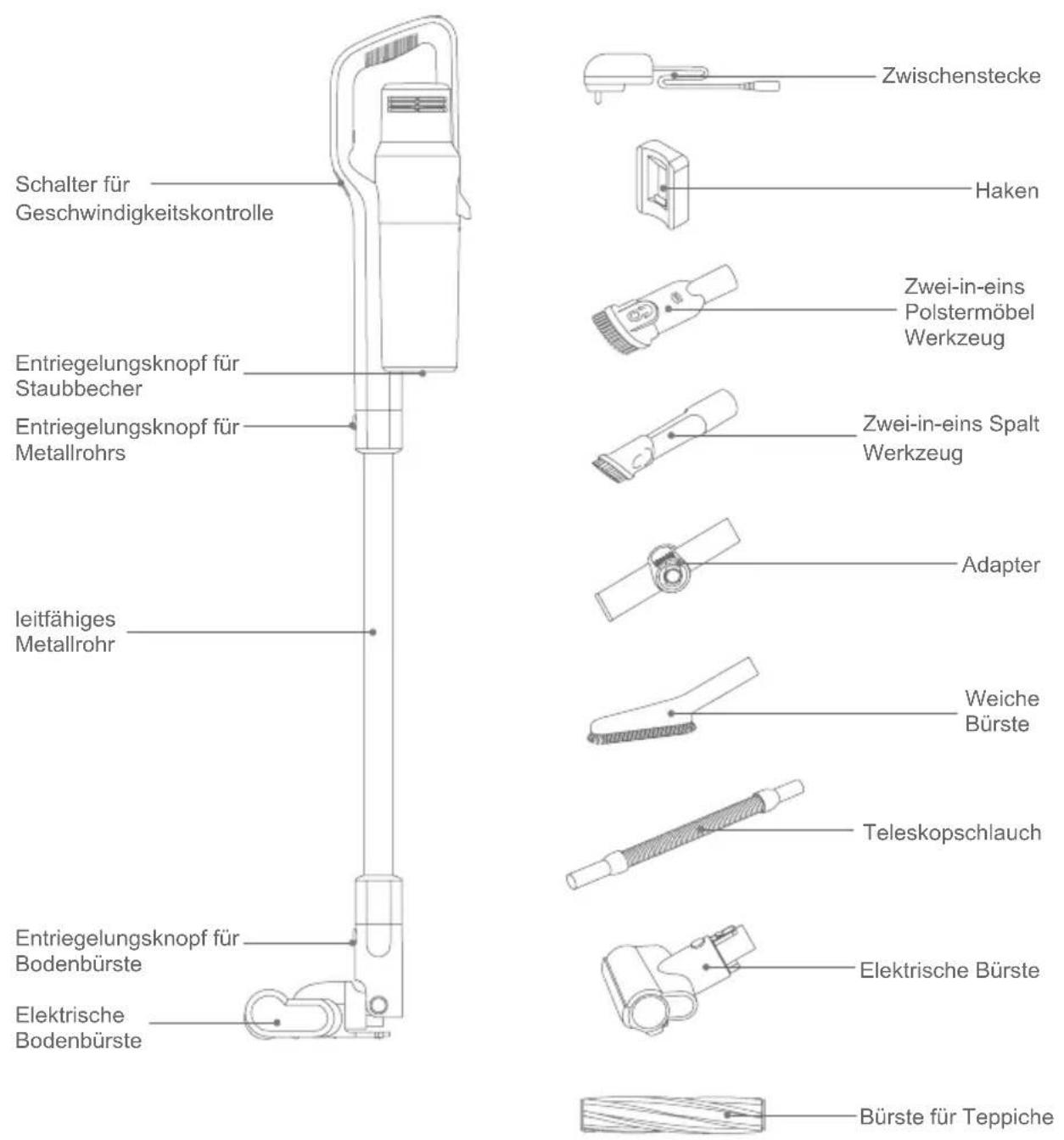

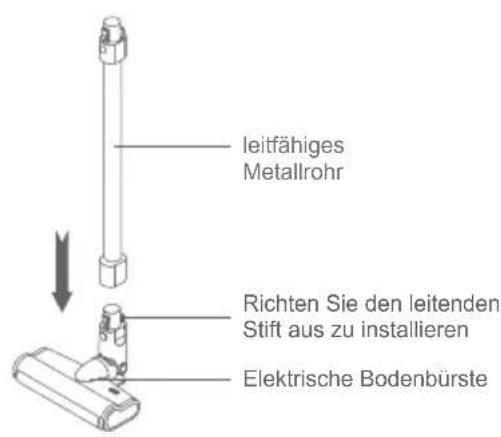

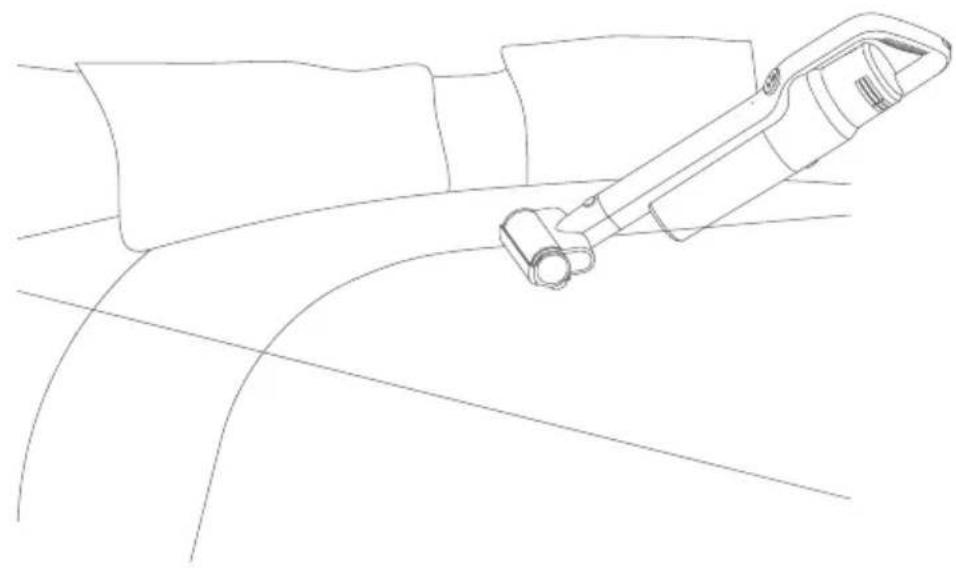

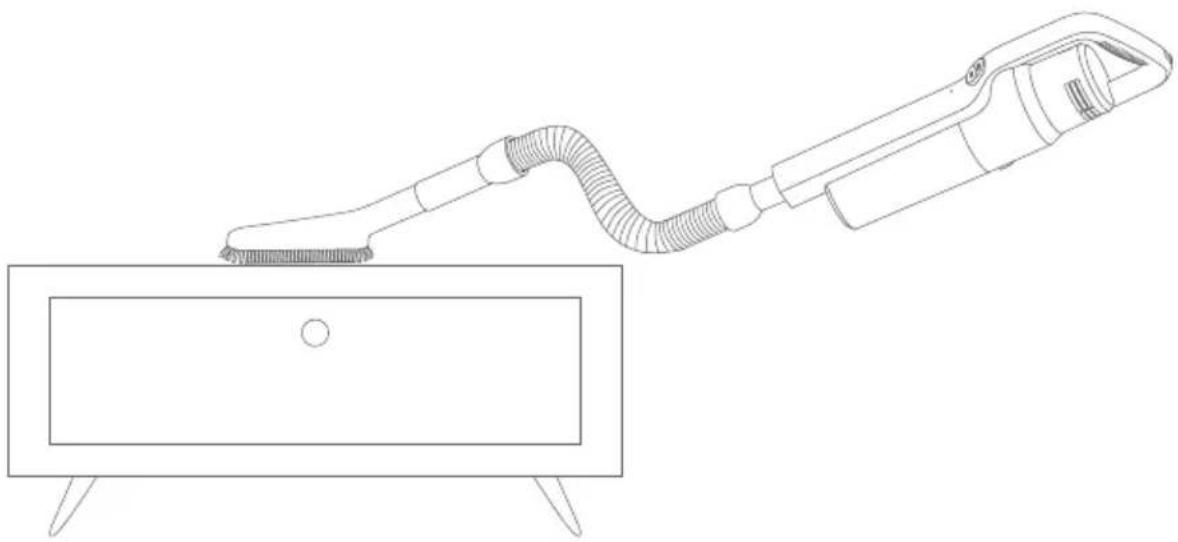

Elektrische Bürste √ √ Zwei-in-eins Spalt Werkzeug √ √ Bürste für Teppiche √ √ Teleskopschlauch √ Weiche Bürste √ Adapter √ Zwischenstecke √ √ Aufhänger √ √ Bedienungsanleitung √ √ Packing liste Modell Name20 Installation von Haken Bitte decken Sie die Hakenrückschicht auf und befestigen Sie sie auf der Höhe der glatten Wand mit 1-1,1 m(Es wird empfohlen, die Hakeneinbauhöhe gemäß der Höhe des Hauptmaschine- hakens vom Boden zu bestimmen, nach dem Aufstellen der gesamten Maschine ), drücken Sie mit einer Kraft von 50 N 5 Sekunden lang, um den Klebstoff an der Wand zu befestigen, sodass der Handstaubsauger bequem aufbewahrt werden kann. Aufhänger Handstaubsauger leitfähiges Metallrohr Elektrische Bodenbürste Richten Sie den leitenden Stift aus zu installieren Elektrische Bodenbürste Leitendes Metallrohr Handstaubsauger21 JV63 JV65 Zwei-in-eins Spalt Werkzeug Elektrische Bürste Zwei-in-eins Polstermöbel Werkzeug Teleskopschlauch Weiche Bürste Adapter Name Installation von Zubehör Für verschiedene Gelegenheiten ist dieses Produkt speziell für Zubehör für Staubsauger ausgestattet. Das Zubehör kann mit dem Handteil verwendet oder am Metallrohr befestigt werden. Schließen Sie das Zubehör nach Bedarf an. Anschluss von Handstaubsauger und Zwei-in-eins Polstermöbel Werkzeug Richten Sie die runde Adapteranschluss des 2-in-1-Sofa saugens auf die Ansaugöffnung vom Staubbecherdes Handstaubsaugers aus, Setzen Sie es dann wie gezeigt in die Stoppposition ein. Hinweis: Handstaubsauger können auch direkt angeschlossenes Zubehör sein: elektrische Bürste, Zwei-in-eins Spalt Werkzeug, Adapter, Teleskopschlauch, weiche Bürste, Verbindungsmethode mit Zwei-in-Eins-Sofa saugen. Handstaubsauger durch die Teleskopschlauch mit dem Zubehör verbinden Der Adapteranschluss von Teleskopschlauch ist auf den Lufteinlass des Handstaubsaugers ausgerichtet, drücken Sie dann die Stoppposition wie gezeigt; dann das andere Ende des Teleskopschlauchs kann mit anderem Zubehör verbunden werden. Hinweis: Teleskopschlauch kann angeschlossenes Zubehör sein:Zwei-in-eins Spalt Werkzeug , Zwei-in-Eins-Sofa saugen, Adapter und weiche Bürste. Modell22 Zubehör Verbingdung Liste Handstaubsauger Handstaubsauger Zwei-in-eins Polstermöbel Werkzeug Zwei-in-eins Spalt Werkzeug Teleskopschlauch23 Staubsauger benutzen Maschine auaden Wenn Sie dieses Produkt zum ersten Mal verwenden, ist die Akkukapazität des Staubsaugers möglicherweise nicht voll. Sie müssen das Gerät auaden und verwenden, wenn es vollständig aufgeladen ist. Wenn Sie den Staubsauger benutzen und die Anzeigelampe rot blinkt, laden Sie den Staubsauger rechtzeitig auf; Wenn die Spannung zu niedrig ist, schaltet der Staubsauger zum Schutz der Batterie automatisch aus und aufgeladen wird. Ziehen Sie den weichen Gummistopfen am Ende des Handgehäuses heraus, Stecken Sie das Heck des Ladeadapters in die Ladebuchse, wie, Dann lehnen Sie die ganze Einheit an den Wandhaken. Leuchtet während des Ladevorgangs rot und voller Grün. Hinweis: 1.Laden Sie den Akku bei der ersten Verwendung vollständig auf, entladen Sie den Akku vollständig und laden Sie ihn dann auf, um die Lebensdauer des Akkus zu verlängern. 2.Die Ladezeit beträgt ca. 5 Stunden, wenn die Strom-Anzeigelampe von "rot" auf "grün" wechselt, ist der Staubsaugerbatterie voll aufgeladen. Zu diesem Zeitpunkt ist das Ladegerät noch Erhaltungsladung, Sie können den Ladevorgang 0,5 bis 1 Stunde lang fortsetzen, damit der Ladeeffekt besser ist. Adaptor weiches Gummistopfen Leuchtet während des Ladevorgangs rot und voller Grün24 Handstaubsauger benutzen Nach dem Entfernen des Staubsaugers vom Haken, drücken Sie den Schalter am Griff, um das Starten und Stoppen des Staubsaugers zu steuern. Nach dem Start leuchtet die Strom- Anzeigelampe grün und ist schwach; Drücken Sie die Geschwindigkeitskontrollknopf, um die Gangposition zu wechseln und die Umstellung zwischen den einzelnen Gangpositionen zu realisieren, sodass ein Zyklus durchgeführt werden kann. Hinweis:JV63- und JV65-Modelle haben drei Positionen: "Niedrig / Mittel / Hoch" Elektrische Bodenbürste benutzen Die elektrische Bodenbürste kann auf kurzhaarigen Teppichen oder Hartböden und Bodeniesen gesaugt werden. Hinweis: Während die elektrische Bürste läuft, wenn übermäßige Fremdkörper eingeatmet werden oder übermäßige Fasern aufgewickelt werden, sogar das Kind hat beim Spielen der Maschine versehentlich seine Hand in den Bürstenraum gelegt, wodurch die Walzenbürste abnormal zum Stillstand gekommen ist, die Bodenbürste wird ausgeschaltet und angehalten, um die persönliche Sicherheit zu gewährleisten und Schäden am Bürstenmotor zu vermeiden. Geschwindigkeitskontrollknopf Schaltknopf25 Zubehör benutzen Zwei-in-eins Spalt Werkzeug: Geeignet zum Reinigen von Schlitzen, toten Ecken von Türen und Fenstern und anderen engen Spalten. Wie ingezeigt. Zwei-in-eins Polstermöbel Werkzeug: Geeignet für die Reinigung von Schränken, Fensterbänken, Sofas und Staub auf jeder Arbeitsplatte. Wie in der Abbildung gezeigt.26 Elektrische Bürste: Speziell für Sofas, Matratzen, Bettwäsche usw. entwickelt. Durch die Schlagvibration der Walzenbürste werden Milben, Bakterien usw., die in der tiefen Schicht der Bettwäsche oder des Sofas verborgen sind, angezapft und abgesaugt. Wie gezeigt. Teleskopschläuche und weiche Bürsten: Teleskopschläuche verbinden mit Handstaubsauger und Zubehör zum Reinigen schwer zugänglicher Stellen, weiche Bürsten eignen sich zum Reinigen leicht zerkratzter Möbeloberflächen wie Bücherschränke und Kunsthandwerk. Wie gezeigt.27 Reinigung und Teile wechseln Hinweis: 1.Windzuuss-HEPA sind beim Staubsauger Verkäufer erhältlich. 2.Es wird empfohlen, den Staubbecher nach jedem Gebrauch rechtzeitig zu reinigen; Wenn die Staubmenge zu groß ist, werden die HEPA blockiert, müssen gereinigt werden und können bei Bedarf ausgetauscht werden; Nachdem die elektrische Walzenbürste längere Zeit benutzt wurde, können die Walzenbürste-Borsten mit langen Flocken wie Haaren umwickelt sein und müssen rechtzeitig gereinigt werden, damit der Staubsauger effektiver arbeiten kann. Staubbecher reinigen Drücken Sie den Entriegelungsknopf für den Staubbecher, um den Staubbecher in Pfeilrichtung zu drehen und herunterzuholen. Wie gezeigt. Drehen Sie den Griff des Staubbechers nach oben, heben Sie die Zyklonbaugruppe in Pfeilrichtung an und schütten Sie dann den Staub aus dem Staubbecher Wie gezeigt. Entriegelungsknopf für den Staubbecher in Pfeilrichtung drehen und herunterholen28 Filtrationssystem reinigen Halten Sie den HEPA-Griff in die gezeigte Richtung und heben Sie sie dann an, HEPA- Baugruppen holen; Dann kann gemäß der im Bild gezeigten Richtung die Zyklon-Haube- Baugruppe der ersten Stufe herausgenommen werden, um die HEPA-Baugruppe, die Filterwatte und den Zyklonkegel zu reinigen. HEPA-Baugruppe und Filterwatte können mit Wasser gewaschen werden, Nach dem Waschen müssen sie getrocknet werden, bevor sie verwendet werden können.wie, Bei Bedarf ersetzen), dann in umgekehrter Reihenfolge wieder zusammenbauen, um wieder zu benutzen. Hinweis: Windzuuss-HEPA sollte vor der Installation vollständig getrocknet sein.29 Elektrische Walzenbürste reinigen Entfernen Sie die Walzenbürste wie gezeigt und reinigen Sie die Walzenbürste. 1.Bewegen Sie den Entriegelungsknopf für die Walzenbürste in Pfeilrichtung und der Bürstenkopf springt automatisch heraus. 2.Nehmen Sie dann den Walzenbürstenkopf und drehen Sie ihn in Pfeilrichtung, um die Walzenbürstenbaugruppe herauszunehmen. Entfernen Sie dann die Walzenbürste aus dem Schlitz und reinigen. 3.Nach dem Reinigen oder Ersetzen in umgekehrter Reihenfolge der Teilung zusammenbauen. Entriegelungsknopf für die Walzenbürste Entriegelungsknopf für Bodenbürste 1.den Entriegelungsknopf für die Walzenbürste in Pfeilrichtung bewegen 2.die Walzenbürste entfernen Staubsauger lagern das Zerlegenvon leitfähigen Bodenbürste des leitfähigen Metallrohrs Wenn Staubsauger verpacken oder reinigen, Wenn Sie die elektrisch Bodenbürste zerlegen müssen, drücken und halten Sie den Entriegelungsknopf für die Bodenbürste wie das Bild gezeigt und ziehen Sie die elektrische Bodenbürste in Richtung wie gezeigt und ziehen Sie sie aus der Montageöffnung heraus.30 Vorsichtsmaßnahmen Dieser Staubsauger ist für den Heimgebrauch bestimmt und darf nicht für kommerzielle oder andere Zwecke verwendet werden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät verwenden, und bewahren Sie sie zum späteren Nachschlagen auf. Bitte lassen Sie den Staubsauger nicht zu nahe an Feuerquellen und anderen Orten mit hohen Temperaturen. Bitte benutzen und lagern Sie das Gerät nicht unter extremen widrigen Bedingungen, zum Beispiel extreme Temperatur, nicht in Umgebungen verwenden, in denen die Temperatur unter 5 Grad oder über 40 Grad liegt, Bitte kühl und trocken lagern, nicht längere Zeit der Sonne aussetzen. Bevor Sie einen neuen Akku verwenden oder den Akku zum ersten Mal nach einer längeren Lagerung verwenden, laden Sie den Akku vollständig auf. Zerlegen von Handstaubsaugern und Metallrohrbaugruppen Halten Sie die Hand-Baugruppe in einer Hand und drücken Sie mit der anderen Hand den Metallrohr-Entriegelungsknopf, ziehen Sie das leitfähiges Metallrohr in Richtung heraus. Maschine lagern Wickeln Sie die Maschine ein, wenn Sie den Staubsauger längere Zeit nicht benutzen, an einem kühlen, trockenen Ort lagern, setzen Sie ihn keinem direkten Sonnenlicht oder Feuchtigkeit aus

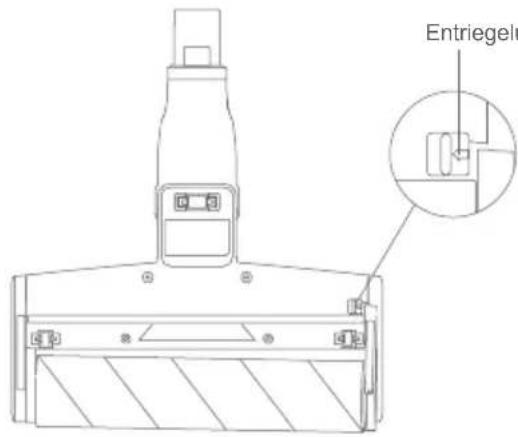

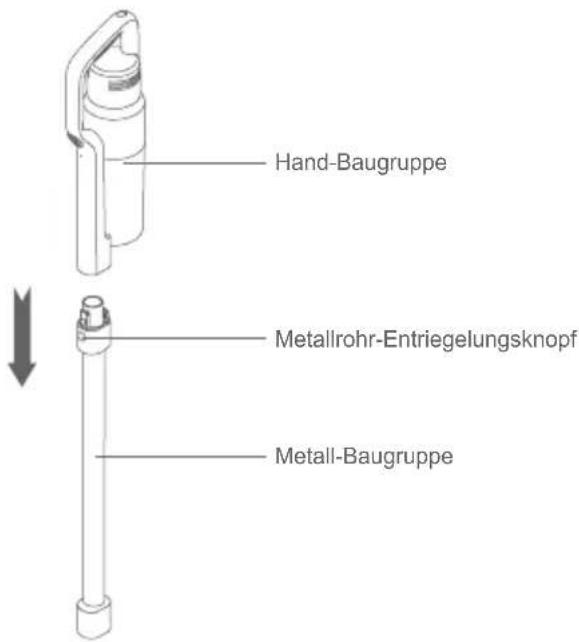

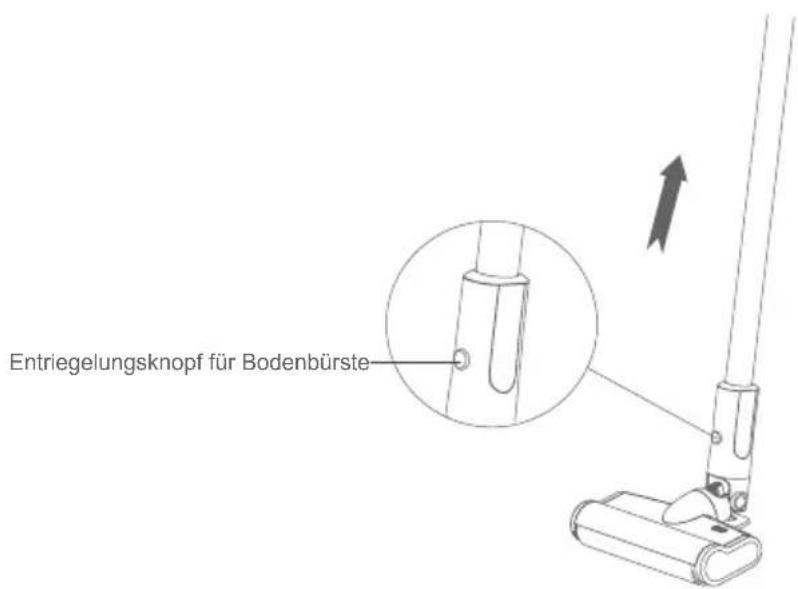

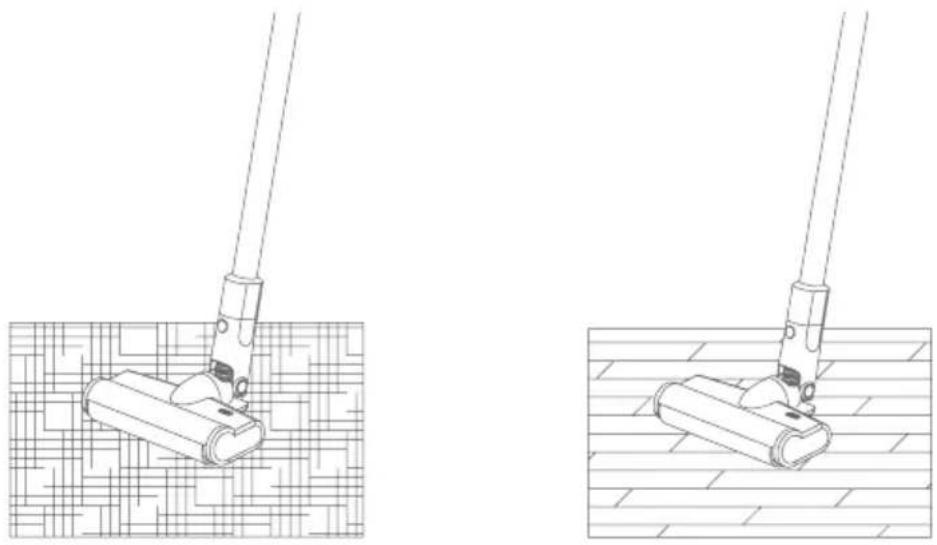

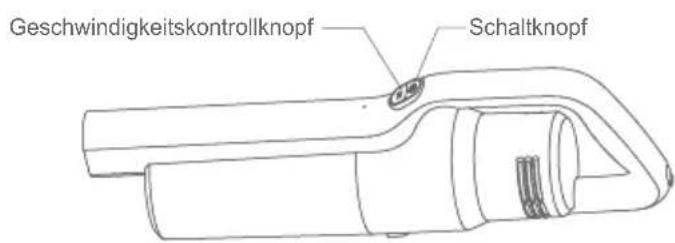

Hand-Baugruppe Metallrohr-Entriegelungsknopf Metall-Baugruppe31 Bevor Sie den Staubsauger benutzen, achten Sie bitte auf die Walzenbürste mit der installierten Bodenbürste, da sonst der Motor blockiert und der Motor verbrannt werden kann. Verwenden Sie keinen Staubsauger, um Reinigungsmittel, Kerosin, Glasschlacke, Nadeln, Ruß, feuchten Staub, Abwasser, Streichhölzer usw. zu saugen. Verwenden Sie keinen Staubsauger, um winzige Partikel wie Zement, Gipspuder und Wandpuder zu saugen oder größere Gegenstände wie Spielzeug und papierkugeln, da sonst der Staubsauger blockiert und der Motor verbrannt werden kann. Achten Sie bei der Verwendung des Staubsaugers darauf, die Ansaugöffnung und die Walzenbürste nicht zu blockieren, da sonst möglicherweise eine Störung des Motors auftritt. Wenn Sie den Staubsauger benutzen, sollten Sie die Glieder nicht in die Ansaugöffnung der Bodenbürste stecken, da dies zu Verletzungen führen kann. Gießen oder spritzen Sie kein Wasser oder andere Flüssigkeiten in die Maschine, um einen Kurzschluss der Maschine zu vermeiden. Wenn sich die Walzenbürste während des Gebrauchs nicht dreht, prüfen Sie, ob die Walzenbürste mit Haaren oder anderen langen Fasern gewindet ist, und reinigen Sie sie rechtzeitig. Wenn dieses Gerät bei längerer Lagerung nicht verwendet wird, bitte stellen Sie sicher, dass der Akku vollständig geladen ist und mindestens alle drei Monate geladen und entladen wird. Wenn Ihr Staubsauger voll aufgeladen ist, gereinigt oder repariert werden muss, ziehen Sie bitte rechtzeitig den Stecker aus der Steckdose. Halten Sie den Stecker des Ladegeräts fest, wenn Sie das Netzkabel einstecken oder ziehen, ziehen Sie nicht am Kabel. Verwenden Sie zum Reinigen des Staubsaugers ein trockenes Tuch, kein Benzin, Alkohol, Bananenwasser usw, andernfalls kann das Gehäuse rissig oder vergilbt sein. Wenn die gesamte Maschine voll aufgeladen ist und nicht funktioniert, muss an der dafür vorgesehenen Servicestelle überprüft und repariert werden. Zerlegen Sie die Maschine nicht. Die Abfallmaschine enthält eine Batterie, sollte sicher recycelt werden, entsorgen Sie es nicht nach Belieben. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seiner Reparaturabteilung oder einer ähnlichen Abteilung ausgetauscht und repariert werden, um Gefahren zu vermeiden.32 Störbehebung Bevor Sie die Reparaturabteilung beauftragen, überprüfen Sie bitte zuerst die folgenden Punkte. Erscheinungen mögliche Gründe Lösungen Maschine nicht funktioniert Batterie hat keinen Strom Laden Sie den Staubsauger auf Metallrohre, Bodenbürsten, Batteriepacks und Handstaubsauger sind nicht vorhanden Überprüfen Sie, ob die Baugruppen und der Handstaubsauger richtig zusammengebaut sind. Bei Verwendung Hauptmascine ausfallen Die Hauptmotortemperatur ist zu hoch und löst einen Temperaturschutz aus Fahren Sie das Gerät für 5-10 Minuten herunter Überprüfen Sie, ob das Zyklonsystem gereinigt werden muss Bei Verwendung Walzenbürste dreht sich nicht mehr Die Belastung des Bürstenmotors ist zu groß(zum Beispiel, Sie auf einem langhaarigen Teppich arbeiten, viele Haare in die Walzenbürste sich verwickeln Fahren Sie das Gerät für 5-10 Minuten herunter Überprüfen Sie, ob die Walzenbürste gereinigt werden muss Verwendung die Hauptmaschine automatisch von hoch nach niedrig wechseln Das Zyklonsystem ist blockiert und löst den Überdrehzahlschutz des Hauptmotors aus Staubbecher und Zyklonsystem reinigen Saugleistung reduzieren Der Staubbecher ist voller Staub Entstauben Sie den Staubbecher und reinigen Sie das Zyklonsystem Filter ist voller Staub Reinigen oder ersetzen Sie den Filter Die elektrische Erdungsbürste ist im Lufteinlasskanal blockiert Entfernen Sie den Staub von der elektrischen Walzenbürste33 Während des Ladevorgangs blinken die rote und grüne Ampeln abwechselnd Schlechter Kontakt des Ladegeräts Schließen Sie den Ladekopf wieder an Hauptmaschine, Stecker und Steckdose an Unzureichende Nutzungszeit nach dem Auaden Unzureichende Ladezeit Laden Sie den Akku vollständig gemäß der Bedienungsanleitung auf Batterie alt werden Batterie wechseln Produktspezikationen Technische Parameter Maschinenmodel JV63 JV65 Nennspannung 25.2V 28.8V Nennleistung 450W 500W Adapter Eingangsspannung 100-240V ~ 50-60 Hz 100-240V ~ 50-60Hz Adapter Ausgangsspannung 30V 600mA 34.2V 600mA Modell mit elektrischer Bodenbürste JV63 JV65 Nennleistung der elektrische Bodenbürste 30W 30W Modell mit elektrischer Bürste T-CS7.0B T-CS7.0A Nennleistung der elektrischen Bürste 20W 20W Batteriekapazität 2500mAh 2500mAh Aufladezeit 5h 5h Hinweis: Wenn andere Fehler auftreten, sind Spezialwerkzeuge erforderlich, die an der dafür vorgesehenen Servicestelle ausgetauscht werden müssen.34 Schaltplan
