MANUAL DE USUARIO JV63 JIMMY

Abra el paquete, saque la almohadilla de espuma, todos los accesorios y la máquina del paquete, saque la bolsa de plástico y guárdela para futuras reparaciones y mantenimiento.

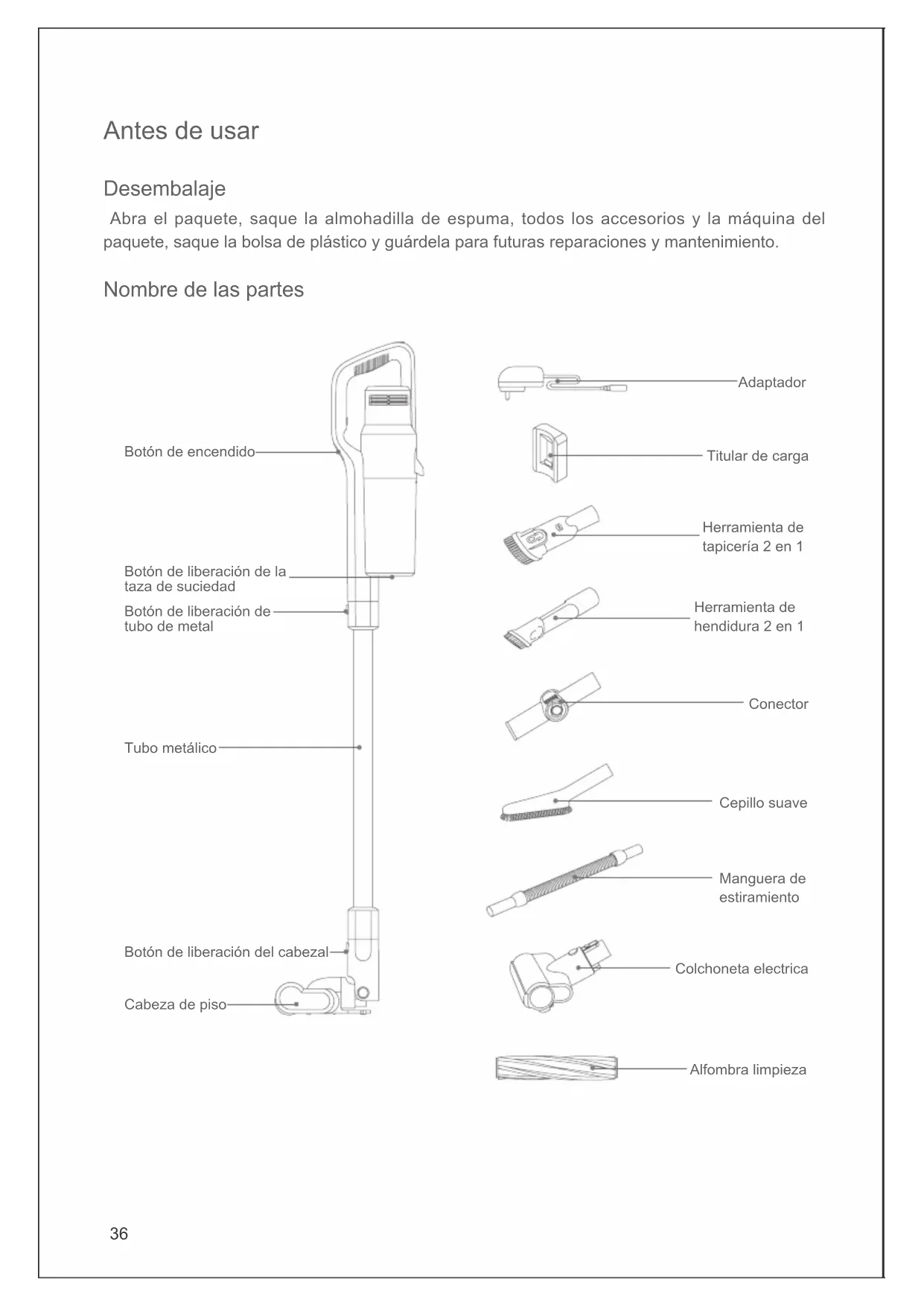

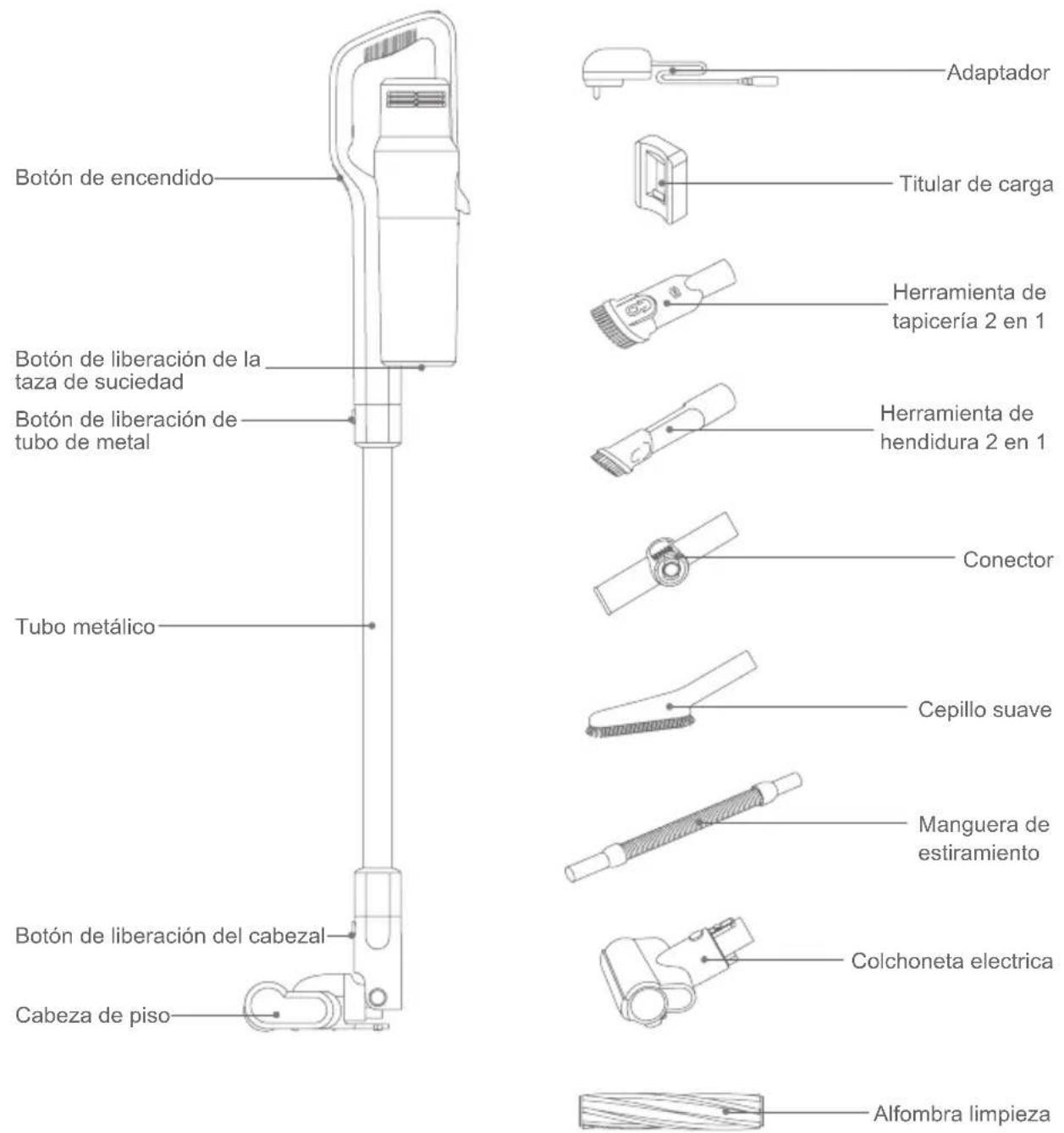

Nombre de las partes

Botón de encendido Botón de liberación de la taza de suciedad Botón de liberación de tubo de metal Tubo metálico Botón de liberación del cabezal Cabeza de piso Adaptador Titular de carga Herramienta de tapicería 2 en 1 Herramienta de hendidura 2 en 1 Conector Cepillo suave Manguera de estiramiento Colchoneta electrica Alfombra limpieza

Lista de empaque

Nombre\Modelo	JV63 JV65
Aspiradora de mano √ √
Cabeza de piso √ √
Tubo metálico √ √
Herramienta de tapicería 2 en 1 √ √
Colchoneta electrica √ √
Herramienta de hendidura 2 en 1 √ √
Alfombra limpieza √ √
Manguera de estiramiento √
Cepillo suave √
Conector √
Adaptador √ √
Titular de carga √ √
Manual de instrucciones √ √

Asamblea del cuerpo principal

Conecte la cabeza del piso eléctrico con tubo de

Sostenga la cabeza del piso con la mano izquierda, use la mano derecha para insertar el tubo de metal verticalmente en la cabeza del piso, alinee con la aguja conductora, presione el mango hasta que se escuche un "clic".

Atención: Mantenga el mango y la cabeza del piso en la misma dirección, la aguja conductora se alineará con el zócalo.

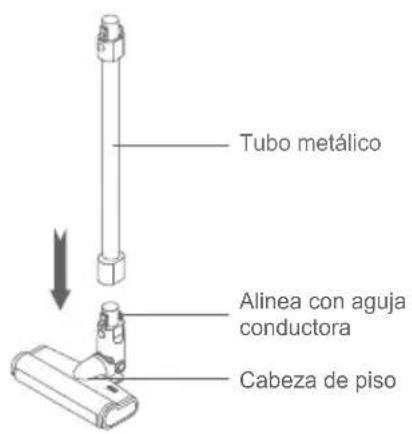

Montaje del cabezal eléctrico, el tubo de metal y la aspiradora de mano

Primero, ensamble la cabeza del piso y el tubo de metal conductor según el método de montaje de la cabeza del piso eléctrico y el tubo de metal conductor. En segundo lugar, alinee la aguja conductora del tubo de metal conductor con el tubo conductor de la boca de succión, empuje hacia arriba hasta que se escuche un "clic".

Tubo metálico Alinea con aguja conductora Cabeza de piso

Aspiradora de mano Tubo metálico Cabeza de piso

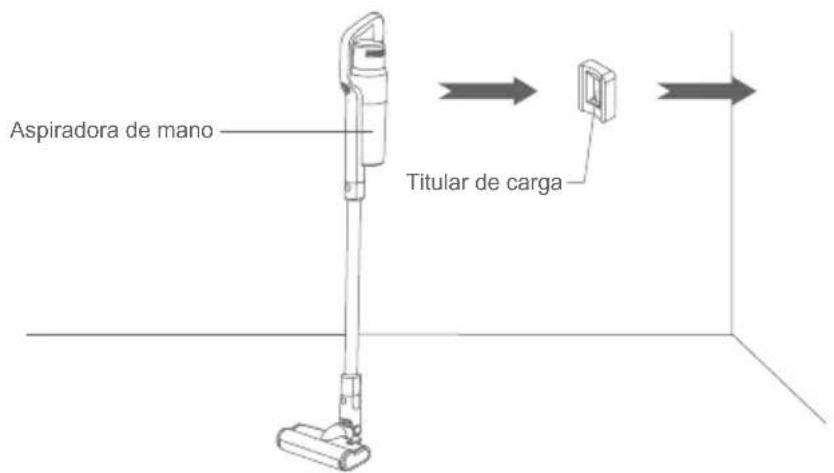

Montaje del soporte de carga

Retire la cubierta de pegamento adhesivo en la parte posterior del soporte y empuje el soporte contra una pared lisa con la altura del soporte 1-1.1M lejos del piso. (Se recomienda que la altura de instalación del soporte se determine de acuerdo con la altura del soporte fuera del suelo después de que toda la máquina se coloque en el soporte). Presione durante 5 segundos con 50N de fuerza para que el pegamento se adhiera a la pared. Es conveniente que la aspiradora de mano se almacene en la pared.

Aspiradora de mano Titular de carga

Montaje de accesorios

Para facilitar su uso, este producto está especialmente equipado con accesorios para la aspiradora de mano. La computadora de mano puede conectarse a diferentes herramientas para diferentes propósitos de limpieza.

Nombre\Modelo	JV63 JV65
Herramienta de hendidura 2 en 1
Colchoneta electrica
Herramienta de tapicería 2 en 1
Manguera de estiramiento
Cepillo suave
Conector

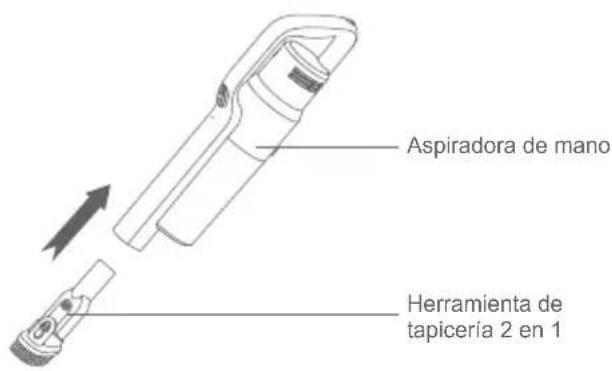

Conexión de la aspiradora de mano con la herramienta de tapizado 2 en 1

Inserte el conector de la herramienta de tapizado 2 en 1 en la entrada de aire de mano hasta que quede bien ajustado.

Atención: La aspiradora de mano también puede conectar otros accesorios: herramienta para colchón eléctrico / herramienta para grietas 2 en 1 / conector / manguera elástica / cepillo suave. El método de conexión es el mismo que el de la tapicería 2 en 1.

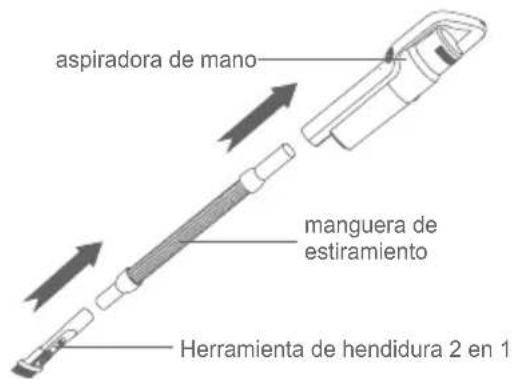

Conexión de aspiradora de mano con accesorios mediante manguera elástica

Alinee la aspiradora con la manguera elástica, insértela hasta que esté completamente apretada; Conecte otro extremo de la manguera de estiramiento con herramientas.

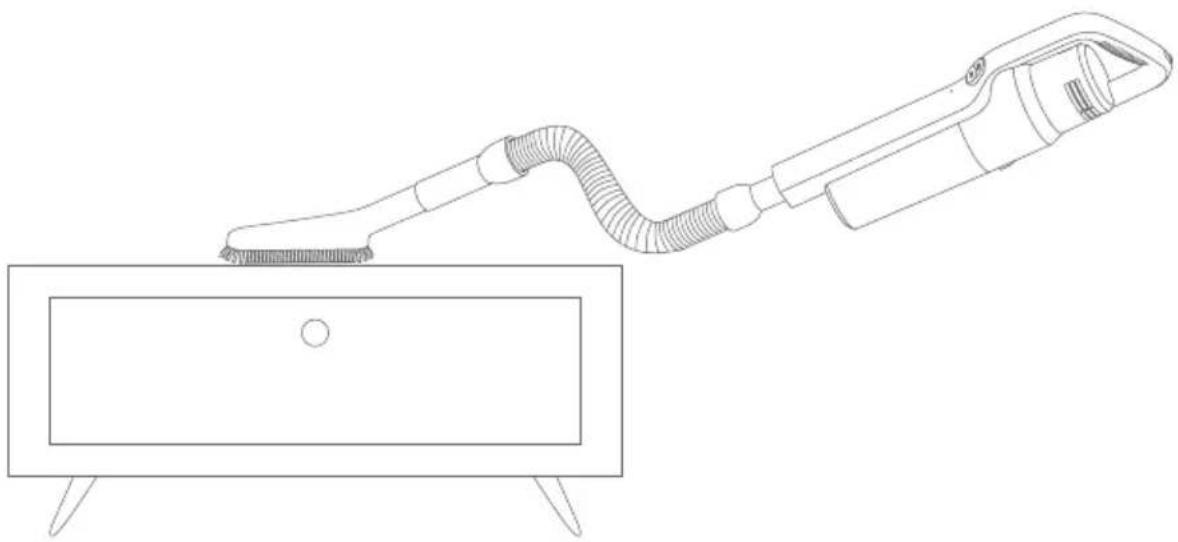

Atención: La aspiradora de mano se puede conectar a estos accesorios: herramienta de hendidura 2 en 1 / herramienta de tapicería 2 en 1 / conector / cepillo suave. El método de conexión es el mismo que el de la tapicería 2 en 1.

Aspiradora de mano Herramienta de tapicería 2 en 1

aspiradora de mano manguera de estiramiento Herramienta de hendidura 2 en 1

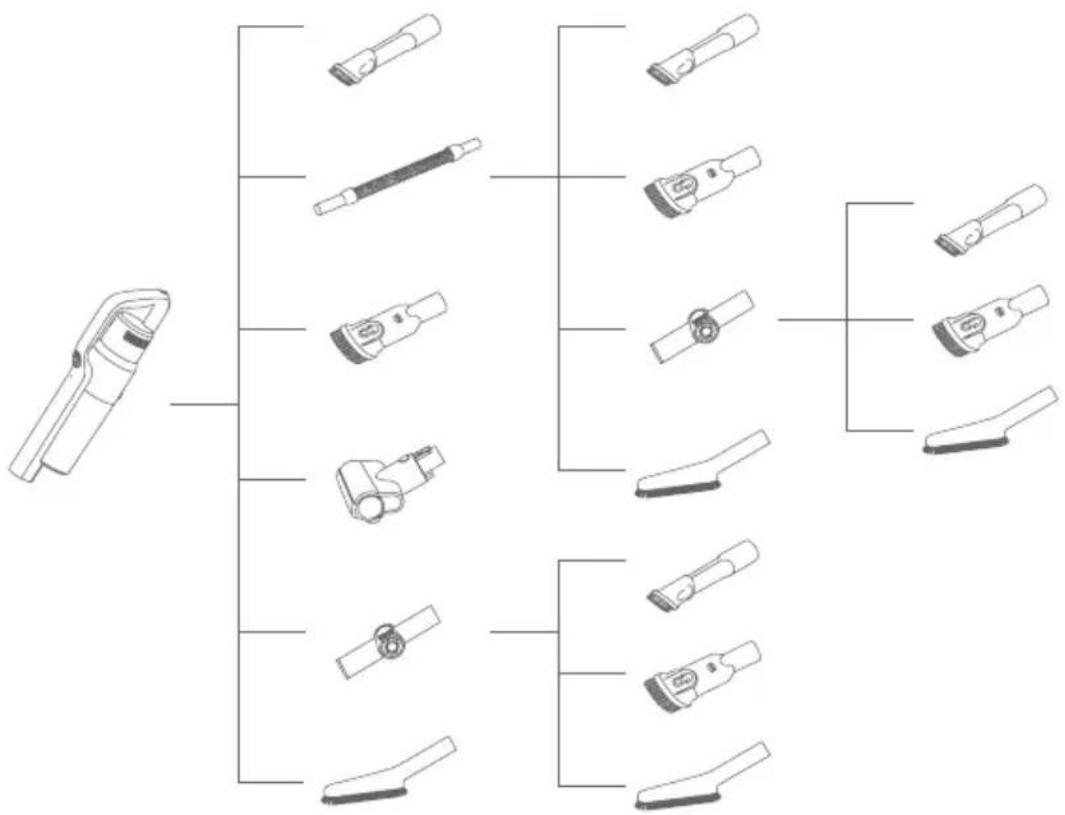

Lista de conexiones de accesorios

Uso del aspirador

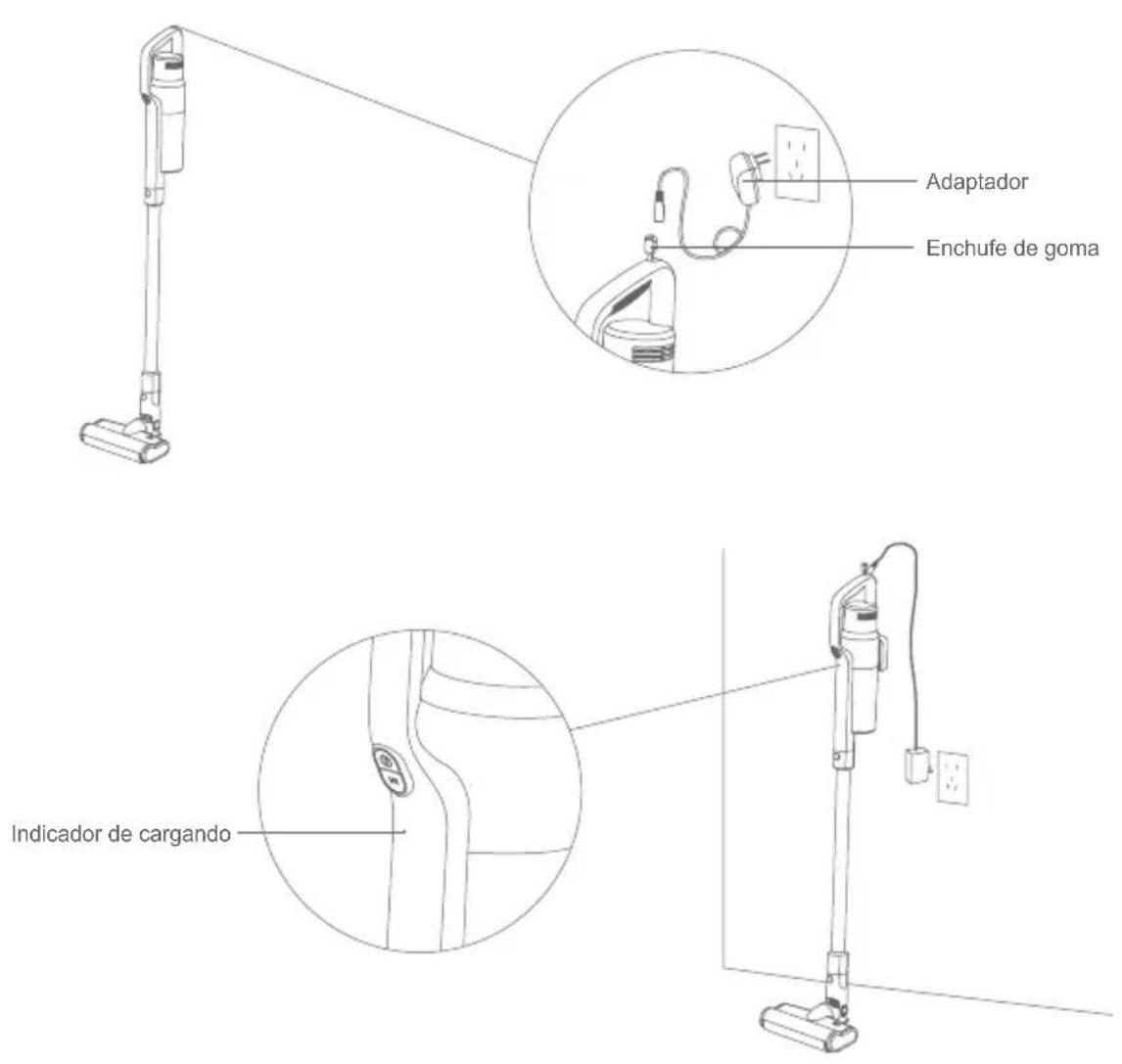

Cargando

Durante el uso de la aspiradora, cuando el indicador parpadea en rojo, la máquina debe cargarse. Cuando el voltaje es demasiado bajo, para proteger la batería, el vacío se apagará automáticamente. En este momento, el vacío debe ser cargado.

Retire el tapón de goma en la parte posterior en la aspiradora de mano, inserte la cola del adaptador en el zócalo de carga en la máquina, como se muestra en. Incline el producto en el soporte de carga como en. El indicador se pone rojo cuando comienza a cargarse y se vuelve verde cuando termina de cargar.

El tiempo de carga es de aproximadamente 5 horas. Cuando el indicador de carga en la aspiradora manual cambia de rojo a verde, significa que la aspiradora está completamente cargada. Recomendamos que continúe cargando de media hora a una hora, para que el efecto de carga sea mejor. Después de cargar, desenchufe el cargador para detener la carga.

Atención:

1. Cuando se utiliza la máquina por primera vez, la capacidad de la batería no está completa, debe cargar la máquina. La máquina se puede utilizar después de que la batería se haya cargado completamente.

2. Cuando utilice la aspiradora por primera vez, cargue completamente la batería y descargue completamente la batería antes de la segunda carga para aumentar la vida útil de la batería.

Uso de aspiradora de mano

Tome la aspiradora de mano del soporte de carga, presione el botón de encendido / apagado para encender y apagar la aspiradora. El indicador verde se ilumina, es el modo normal, presione el botón de control de velocidad para activar el modo fuerte, el botón de control de velocidad puede cambiar entre el modo fuerte y el modo normal fácilmente.

Atención: JV65 y JV63 tiene tres modos: normal / medio / fuerte.

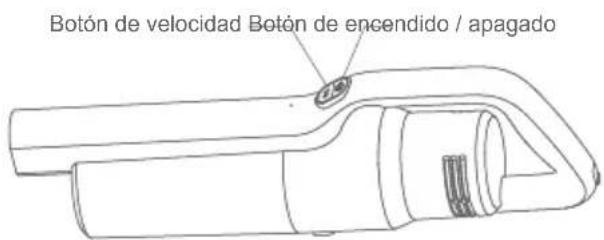

Botón de velocidad Botón de encendido / apagado

Uso de Floorhead eléctrico

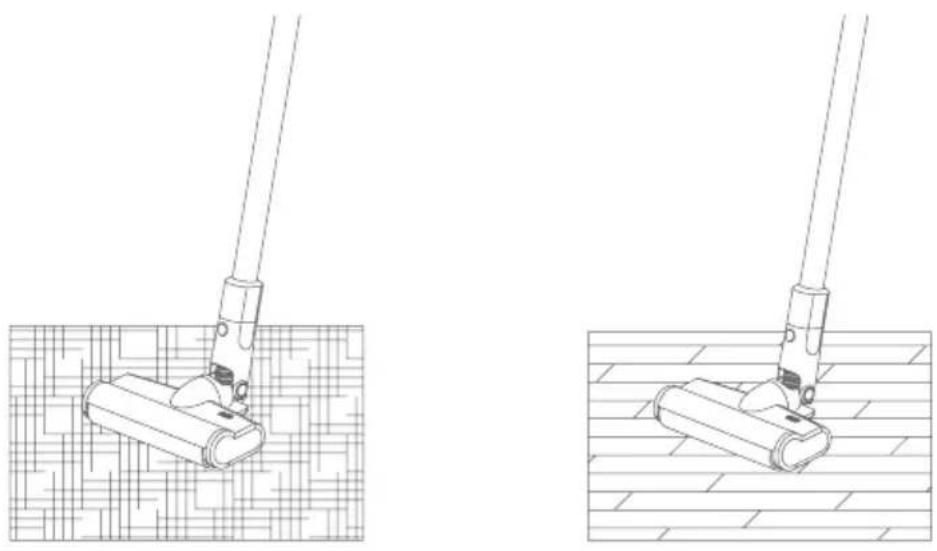

El cabezal eléctrico puede limpiar alfombras de pelo corto, pisos duros o baldosas.

Atención:

Cuando el cabezal eléctrico está funcionando, si el rodillo de cepillo dejó de correr debido a un gran bloqueo de objetos extraños o un enredo excesivo de la fibra, o si el niño colocó la mano accidentalmente en el rodillo de cepillo, el cabezal dejará de funcionar para proteger la seguridad personal y evitar daños al motor del cabezal.

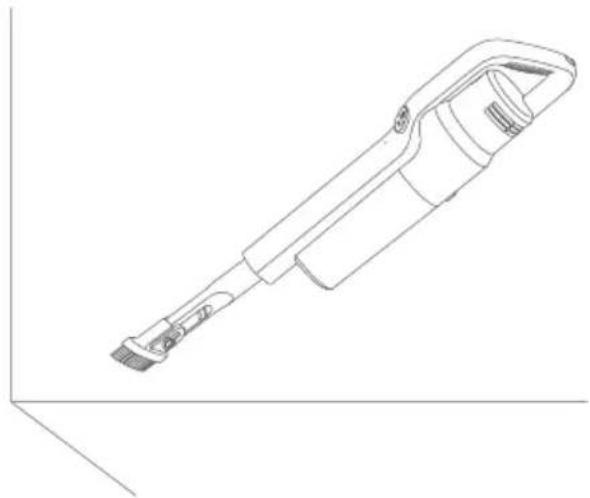

Herramienta de hendidura 2 en 1: adecuada para limpiar grietas, esquinas y otras áreas estrechas.

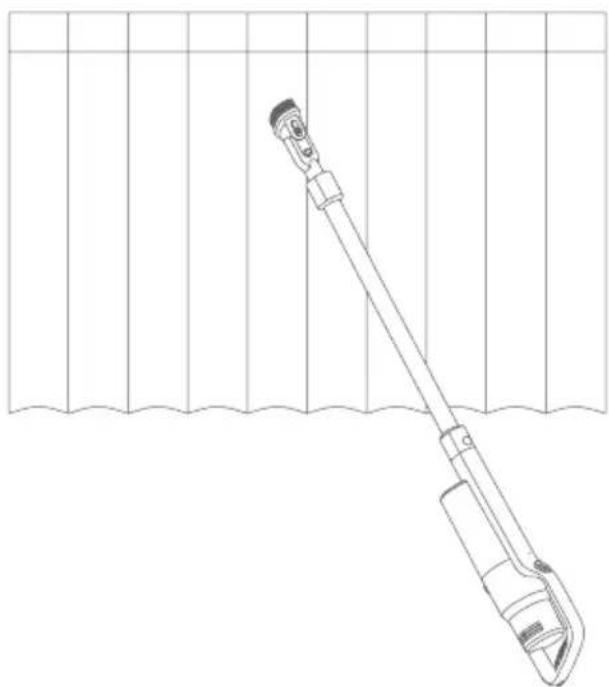

Herramienta de tapizado 2 en 1: adecuada para limpiar el polvo en el armario, el sofá, el alféizar de la ventana y la superficie de la mesa.

Cepillo suave y estiramiento: manguera el á stica: para conectar la aspiradora de mano y los accesorios para limpiar áreas de dif í cil acceso. El cepillo suave es adecuado para limpiar muebles f á cilmente rayados, como estanter í as, obras de arte.

Limpieza y reemplazo de piezas

Atención:

1. El filtro HEPA está disponible para la venta en los distribuidores locales de aspiradoras.
   2.Se recomienda limpiar la copa de polvo después de cada uso; Cuando el depósito de polvo está lleno o el filtro HEPA está obstruido, debe limpiarse y reemplazarse si es necesario. El cepillo de suelo puede enredarse con el cabello después de un uso prolongado, debe limpiarse a tiempo para que la aspiradora funcione de manera más eficiente.

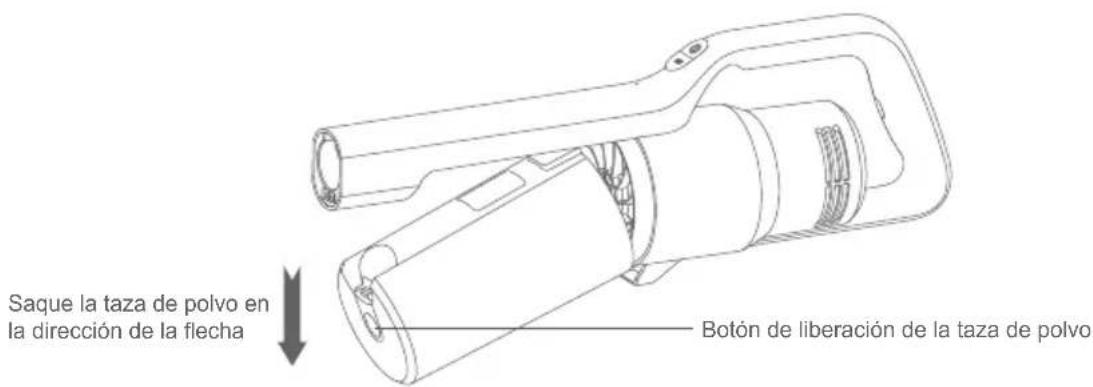

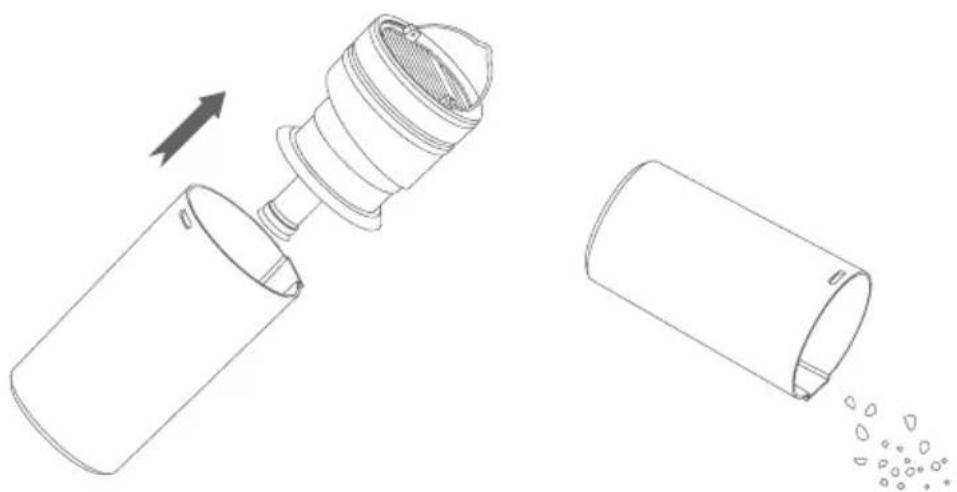

Limpieza de la taza de polvo

Presione el botón de liberación del recipiente para polvo, gire y retire el recipiente para polvo en la dirección de la flecha.

Saque la taza de polvo en la dirección de la flecha Botón de liberación de la taza de polvo

Levante el conjunto del ciclón y vacíe el polvo en la cubeta para el polvo.

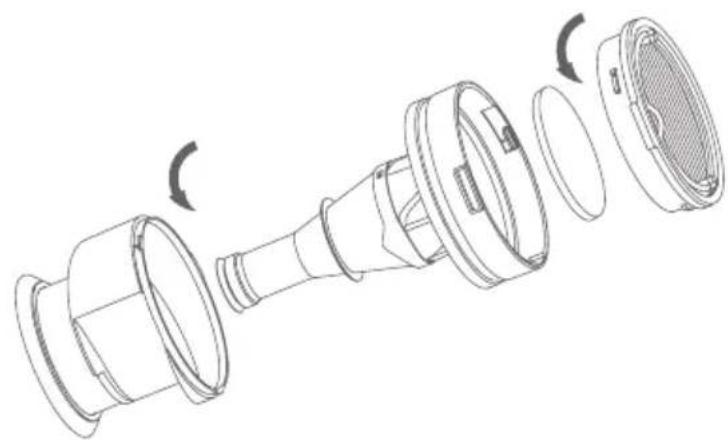

Sistema de filtración limpio

Mantenga presionado el HEPA y gire en la dirección de la flecha de la. Sacar HEPA; Gire el ciclón en la dirección de la flecha para sacar el conjunto del ciclón. Limpiar o lavar el HEPA, filtro de espuma, ciclones.

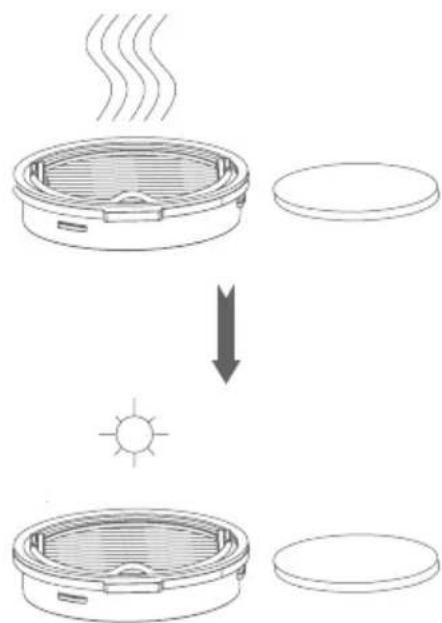

Si el HEPA y el filtro de espuma se lavan, se deben secar completamente para poder usarlos nuevamente. (Reemplace si es necesario). Después de limpiar, ensamble todas las partes en la dirección opuesta como desmontaje.

Atención: Los filtros HEPA y fom deben estar completamente secos antes del montaje.

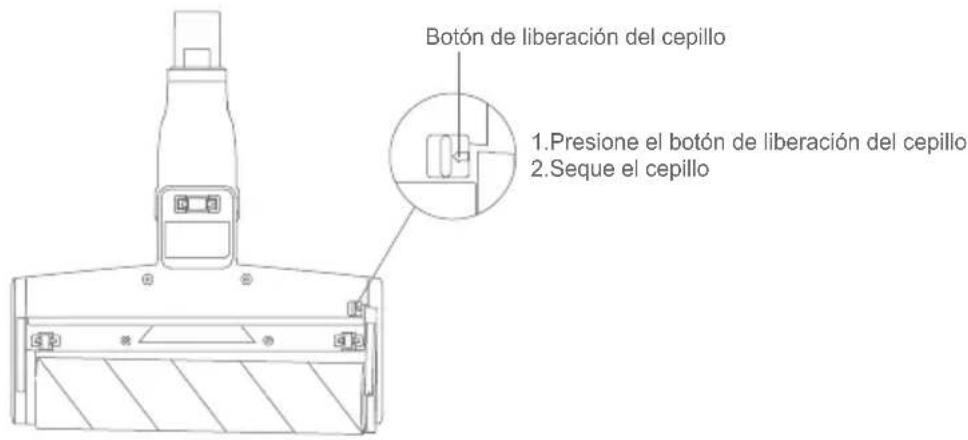

Cepillo eléctrico de limpieza

Saque el cepillo para limpiar el cepillo.

1. Pulse el botón de liberación del cepillo giratorio, el cepillo girará automáticamente.
2. Saque un lado del rodillo de cepillos en la misma dirección que se muestra en la imagen, luego saque el rodillo de cepillos para limpiarlo.
3. Después de limpiar y reemplazar, vuelva a montarlo en la secuencia opuesta.

Botón de liberación del cepillo 1.Presione el botón de liberación del cepillo 2.Seque el cepillo

Almacenamiento de la aspiradora

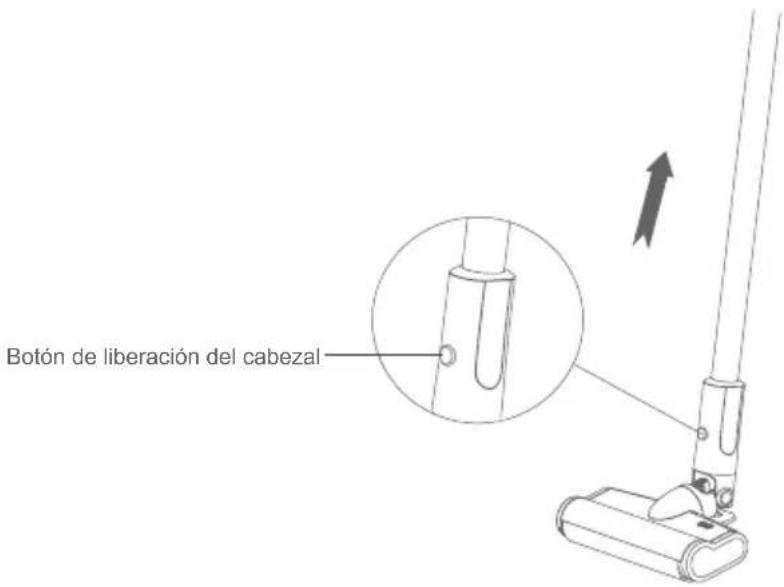

Desmonte la cabeza del piso eléctrico y el tubo de metal

Cuando almacene o limpie la aspiradora, si necesita desmontar el cabezal del piso eléctrico, presione el botón de liberación del cabezal del piso eléctrico, tire del tubo de metal hacia arriba.

Botón de liberación del cabezal

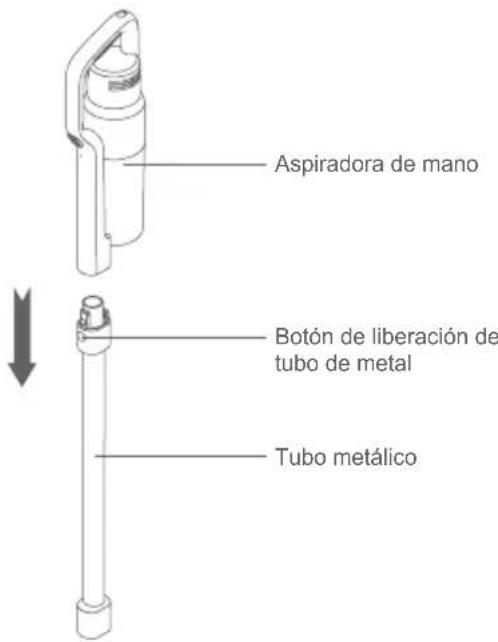

Desmonte el aspirador de mano y el tubo de metal

Sostenga la computadora de mano, presione el botón de liberación del tubo de metal y sáquelo.

Aspiradora de mano Botón de liberación de tubo de metal Tubo metálico

Almacenamiento de la máquina

Si la máquina no se utiliza durante mucho tiempo, empáquela adecuadamente y guárdela en un lugar fresco y seco, evitando la luz solar directa o el ambiente húmedo.

Safety Notes

Esta aspiradora está diseñada para uso doméstico. No lo utilice para fines comerciales o de otro tipo.

Lea detenidamente este manual de instrucciones antes de usarlo, guárdelo y guárdelo adecuadamente para usarlo en el futuro.

No ponga la aspiradora cerca del fuego u otras instalaciones a altas temperaturas.

No utilice ni almacene la máquina en condiciones extremas, por ejemplo, temperaturas extremas. Se recomienda utilizarlo en interiores a una temperatura de 5 a 40°C. Guarde la máquina en un lugar seco y evite la luz solar directa.

Cargue completamente la batería antes del primer uso o después de un almacenamiento prolongado.

Antes de usar la aspiradora, asegúrese de que el cepillo giratorio esté ensamblado, de lo contrario, podría ocasionar el bloqueo del ventilador del motor, causando que el motor se

apague.

No utilice la aspiradora para recoger detergente, aceite, escoria de vidrio, aguja, ceniza de cigarrillo, polvo húmedo, agua, fósforos, etc.

No utilice la aspiradora para recoger partículas pequeñas como cemento, polvo de yeso, polvo de pared u objetos grandes como bolas de papel, de lo contrario, podrían producirse fallos de funcionamiento, como el bloqueo y el desgaste del motor.

Evite la obstrucción de la entrada de aire o del cepillo, ya que podría ocasionar fallas en el motor.

No ponga la mano o el pie en la entrada del cabezal para evitar lesiones corporales.

No vierta ni salpique agua u otros líquidos en la máquina para evitar cortocircuitos y quemar la máquina.

Si el cepillo no funciona, compruebe si el cepillo está enredado con pelo u otra fibra larga, límpielo a tiempo.

Cuando almacene la máquina durante mucho tiempo, asegúrese de que la batería esté completamente cargada antes de guardarla y cárguela al menos cada tres meses.

Desenchufe el cargador para limpiar o reparar la máquina. Sostenga el cargador al enchufarlo o desenchufarlo, y no tire del cable de carga.

Use un paño seco para limpiar la máquina. Líquidos como la gasolina, el alcohol, el diluyente de laca causarán grietas o decoloración del color y no se pueden usar.

Si la máquina no está funcionando después de cargarla por completo, debe revisarla y repararla en nuestra oficina designada, no desmonte la máquina por su cuenta.

La máquina desechada contiene baterías. Deben ser reciclados de forma segura. No los deseche al azar.

Si hay daños en el cable de alimentación, para evitar peligros, debe ser reemplazado o reparado por la agencia de reparación o por una persona profesional.

Solución de problemas

Verifique los siguientes problemas antes de enviarlos a las oficinas de reparación designadas.

Problemas Causos posibles	Soluciones
Máquina no funciona	La batería no tiene electricidad.	Cargar la aspiradora
	Los tubos metálicos, cepillos para pisos, paquetes de baterías y aspiradoras de mano no están en su lugar	Verifique que los componentes y la aspiradora de mano estén correctamente montados en su lugar
La máquina deja de funcionar durante el uso	La temperatura del motor principal se sobrecalienta y activa la protección de la temperatura	Opaque la maquina durante 5-10 minutos
		Compruebe si el sistema de ciclón necesita limpieza
Brushroll deja de funcionar durante el uso	Cabeza del piso sobrecargada (como trabajar en una alfombra, demasiado pelo enredado alrededor del cepillo)	Opaque la maquina durante 5-10 minutos
		Compruebe si necesita una limpieza del cepillo giratorio
La máquina cae del modo fuerte al normal automáticamente	El sistema Cyclone está bloqueado y activa el motor principal sobre la protección de velocidad	Limpie el depósito de polvo y el sistema de ciclón
Gotas de succion	Taza de polvo esta llena	Limpiar la copa de polvo y el ciclón
	Filtro bloqueado Limpie o reemplace el filtro
	Pista de aire cabeza de piso bloqueada	Limpie la trayectoria del aire del cabezal
El indicador de carga parpadean alternativamente en la luz verde y verde durante la carga	El cargador tiene contacto suelto con la máquina o la toma de corriente	Vuelva a enchufar el cargador a la máquina y la toma de corriente
Poco tiempo de trabajo después de la carga	La máquina no está completamente cargada	Siga el manual de instrucciones para cargar completamente la batería
	Envejecimiento de la batería	Reemplazar la batería

Atención: Si ocurrieron otras fallas, que necesiten herramientas profesionales, para evitar peligros, la máquina debe ser reparada o reemplazada por el fabricante, otras oficinas de mantenimiento o profesionales de oficinas similares.

N° de Modelo JV63 JV65
Voltage nominal	25.2V ---	28.8V ---
Potencia nominal 450W 500W
Voltaje de entrada del adaptador	100-240V ~ 50-60 Hz 100-240V ~ 50-60Hz
Voltaje de salida del adaptador	30V 600mA 34.2V 600mA	---
Número de modelo de cabeza de piso eléctrica	JV63 JV65
Potencia nominal de la cabeza de piso eléctrica	30W 30W
Número de modelo de cabezal de colch ó n eléctrico	T-CS7.0B T-CS7.0A
Potencia nominal de la cabeza del colch ó n eléctrico	20W 20W
Capacidad de la bater í a	2500mAh 2500mAh
Tiempo de carga	5h 5h

Diagrama de circuito

Información del fabricante

Fabricante Kingclean Electric	Co., Ltd
Dirección	No.1 Calle Xiangyang, Distrito Nuevo Suzhou, Provincia de Jiangsu 215009, China

Desechado

La máquina, los accesorios y el embalaje deben clasificarse para un reciclaje respetuoso con el medio ambiente.

No deseche la máquina en la basura doméstica!

Solo para países de la EC:

De acuerdo con la Guía Europea 2012/19 / UE, las máquinas que ya no son utilizables, y de acuerdo con la Guía Europea 2006/66 / CE, las baterías / paquetes defectuosos o usados, deben recolectarse por separado y desecharse de manera ambientalmente correcta.

Paquetes de baterías / baterías:

Las baterías integradas solo pueden ser retiradas para su eliminación por personal calificado. Abrir la carcasa de la carcasa puede dañar o destruir la máquina.

No deseche los paquetes de baterías / baterías en la basura doméstica, fuego o agua. Los paquetes de baterías / baterías deben, si es posible, descargarse, recolectarse, reciclarse o desecharse de manera respetuosa con el medio ambiente.

iSujeto a cambios sin previo aviso.

Informaciones de garantía

Este producto cuenta con garantia de dos años a partir de la fecha de compra.

Quedan excluidas de la garantía el desgaste normal, el uso comercial, las modificaciones al aparato comprado, las actividades de limpieza, las consecuencias del uso indebido o el daño por parte del comprador o de una tercera persona, el daño que puede atribuirse a circunstancias externas o las baterías.
