MANUALE UTENTE JV63 JIMMY

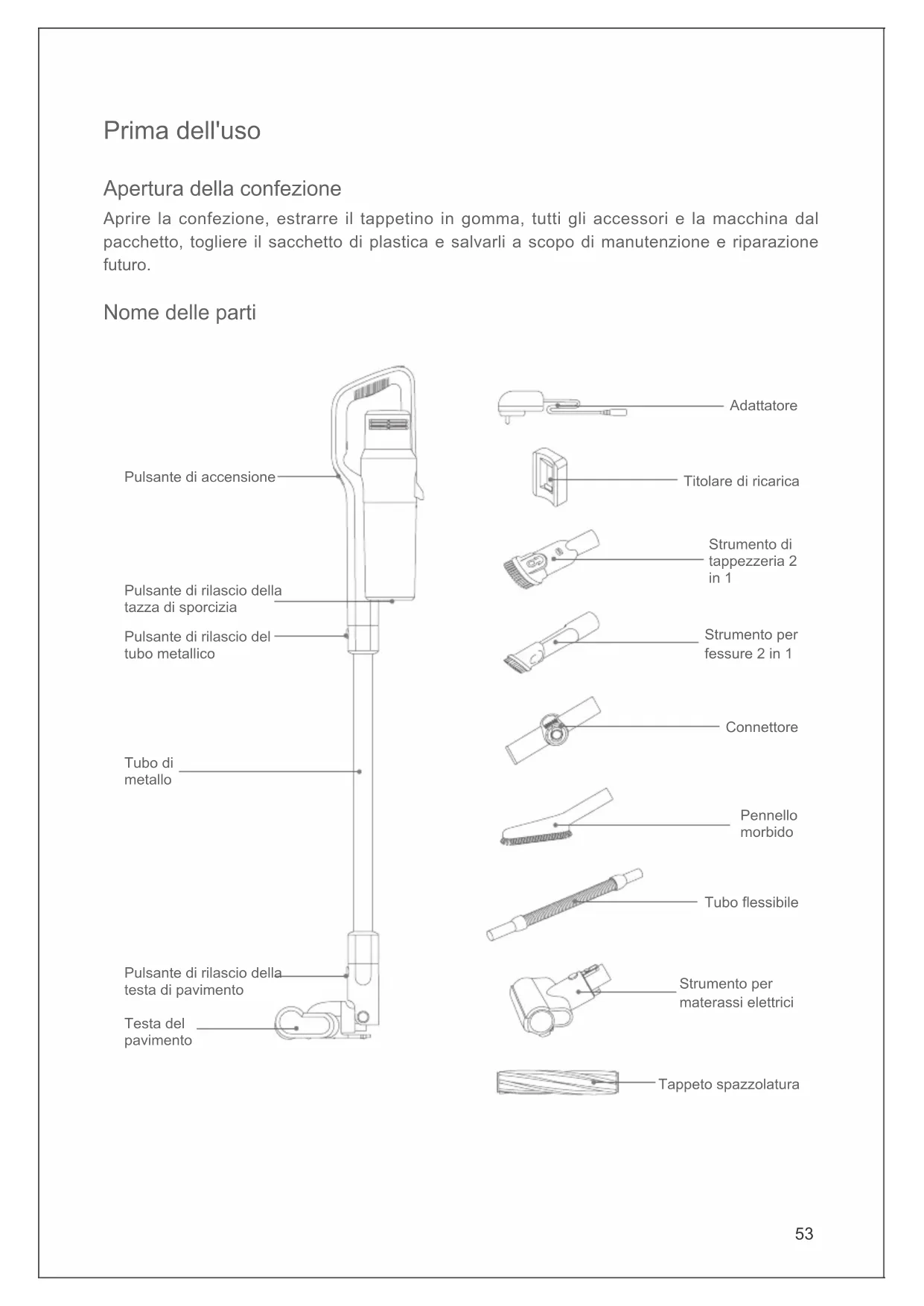

Apertura della confezione

Aprire la confezione, estrarre il tappetino in gomma, tutti gli accessori e la macchina dal pacchetto, togliere il sacchetto di plastica e salvarli a scopo di manutenzione e riparazione futuro.

Nome delle parti

Pulsante di accensione Pulsante di rilascio della tazza di sporcizia Pulsante di rilascio del tubo metallico Tubo di metallo Pulsante di rilascio della testa di pavimento Testa del pavimento Adattatore Titolare di ricarica Strumento di tappezzeria 2 in 1 Strumento per fessure 2 in 1 Connettore Pennello morbido Tubo flessibile Strumento per materassi elettrici Tappeto spazzolatura

Lista di imballaggio

Nome\Modello	JV63 JV65
Aspirapolvere portatile √ √
Testa del pavimento √ √
Tubo di metallo √ √
Strumento di tappezzeria 2 in 1 √ √
Strumento per materassi elettrici	√ √
Strumento per fessure 2 in 1 √ √
Tappeto spazzolatura √ √
Tubo flessibile √
Pennello morbido √
Connettore √
Adattatore √ √
Supporto per caricabatterie √ √
Manuale di istruzioni	√ √

Assemblaggio del corpo principale

Collegare la testa del pavimento elettrico con un tubo di metallo

Tenere la testa del pavimento con la mano sinistra, usare la mano destra per inserire il tubo metallico verticalmente nella testa del pavimento, allineare con l'ago conduttivo, premere la maniglia fino a quando non si sente un "clic".

Attenzione: mantieni la maniglia e la testata del pavimento nella stessa direzione, l'ago conduttivo deve essere allineato con la presa.

Assemblare il pavimento della testa elettrica, il tubo metallico e l'aspirapolvere portatile

Innanzitutto, assemblare la testata del pavimento e il tubo metallico conduttivo in base al metodo di assemblaggio della testata del pavimento elettrico e del tubo metallico conduttivo. In secondo luogo, allineare l'ago conduttivo del tubo metallico conduttivo con la bocca conduttiva di aspirazione, spingere verso l'alto fino a sentire un "clic".

Tubo di metallo Allineare con ago conduttivo Testa del pavimento

Aspirapolvere portatile Tubo di metallo Floorhead

Assemblaggio del supporto di carica

Rimuovere il coperchio colla adesiva sul retro del supporto e spingere il supporto contro una parete liscia con altezza supporto 1-1.1M lontano dal pavimento. (Si raccomanda che l'altezza di montaggio del supporto è determinata in base all'altezza del supporto da terra dopo l'intera macchina è messo sul supporto.) Premere per 5 secondi con forza 50N per rendere la colla aderire alla parete. È comodo per l'aspirapolvere portatile da riporre sul muro.

Aspirapolvere portatile Titolare di ricarica

Per facilità d'uso, questo prodotto è attrezzata con accessori per l'aspirapolvere portatile. Il palmare può collegarsi a diversi strumenti di pulizia fini diversi.

Nome\Modello	JV63 JV65
Strumento per fessure 2 in 1
Strumento per materassi elettrici
Strumento di tappezzeria 2 in 1
Tubo flessibile
Pennello morbido
Connettore

Collegare l'aspirapolvere portatile con uno strumento di tappezzeria 2 in 1

Inserire il connettore dell'attrezzo per tappezzeria 2 in 1 nell'ingresso dell'aria del palmare fino a quando non viene fissato saldamente.

Attenzione:L'aspirapolvere manuale può anche collegare altri accessori: utensile per materasso elettrico / attrezzo per fessure 2 in 1 / connettore / tubo elastico / spazzola morbida. Il metodo di collegamento è lo stesso dello strumento di tappezzeria 2 in 1.

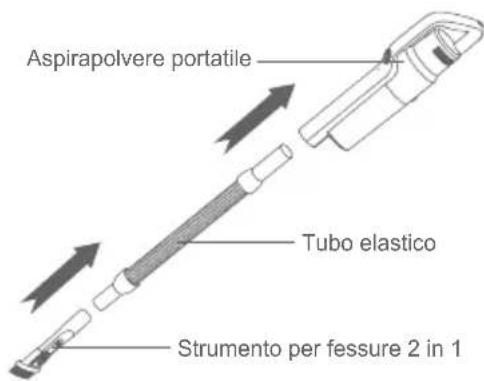

Collegare l'aspirapolvere portatile con gli accessori attraverso il tubo flessibile

Allineare l'aspirapolvere con un tubo elastico, inserire fino a quando non è completamente serrato; Collegare un'altra estremità del tubo elastico con gli attrezzi.

Attenzione:L'aspirapolvere palmare può essere collegato a questi accessori: bocchetta per fessure 2-in-1 / attrezzo / connettore per imbottitura 2 in 1 / spazzola morbida. Il metodo di collegamento è lo stesso dello strumento di tappezzeria 2 in 1.

Aspirapolvere portatile Strumento di tappezzeria 2 in 1

Aspirapolvere portatile Tubo elastico Strumento per fessure 2 in 1

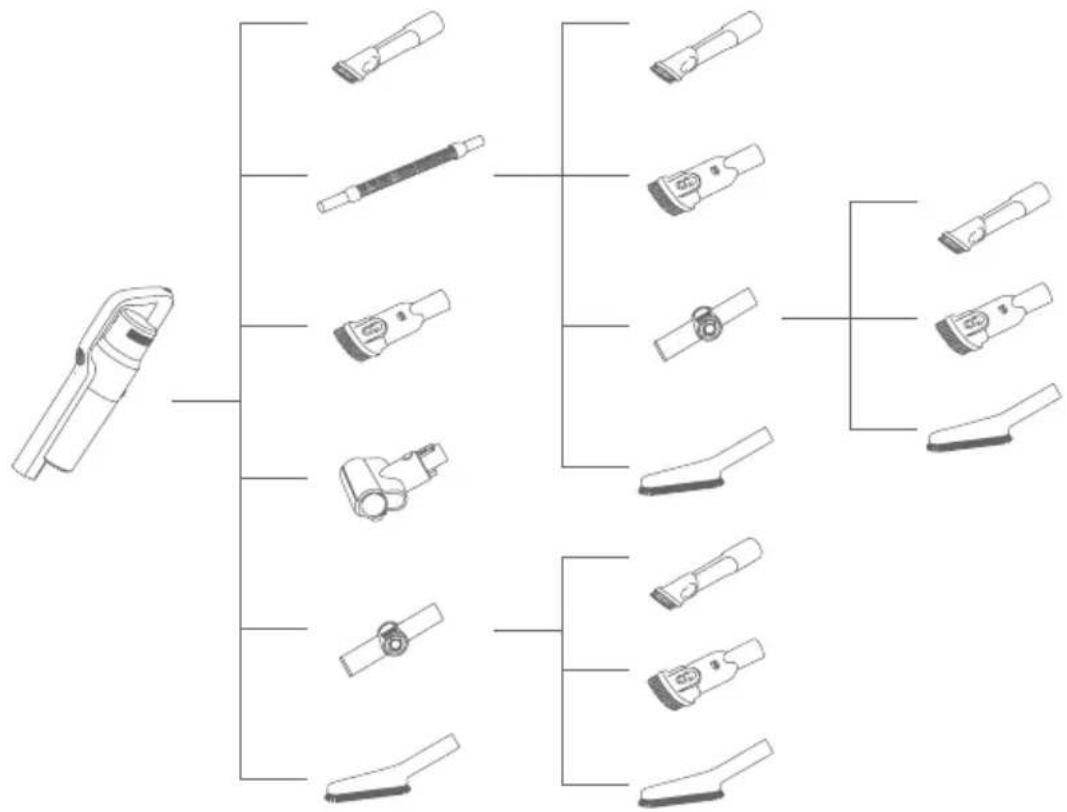

Lista di connessione degli accessori

Uso dell'aspirapolvere

Ricarica

Durante l'uso dell'aspirapolvere, quando l'indicatore lampeggia in rosso, è necessario caricare la macchina. Quando la tensione è troppo bassa, per proteggere la batteria, l'aspirapolvere si spegne automaticamente. A questo punto, il vuoto deve essere caricato.

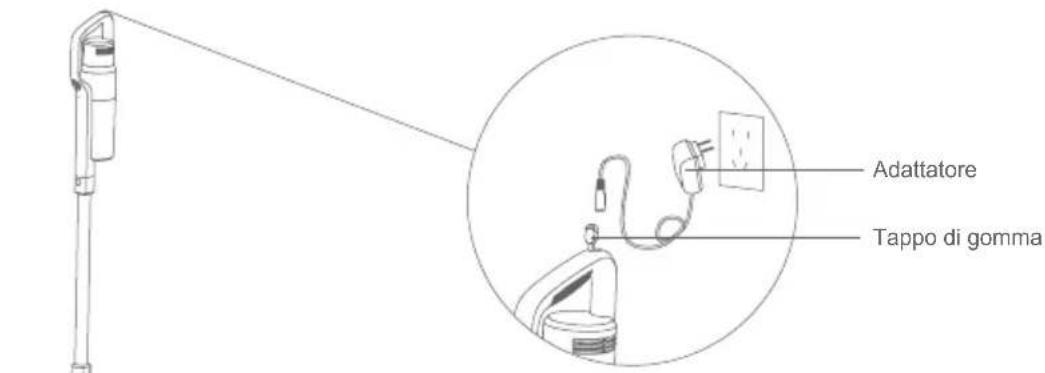

Rimuovere il tappo di gomma sul retro sulla vuoto palmare, inserire adattatore coda nella presa sulla macchina di ricarica. Appoggiare il prodotto su supporto di carico. indicatore diventa rosso quando inizia a caricarsi e diventa verde quando finisce la carica.

Il tempo di ricarica è di circa 5 ore. Quando l'indicatore di carica sul vuoto portatile passa dal rosso al verde, significa l'aspirapolvere è completamente carica. Si consiglia di continuare la carica per mezz'ora a un'ora, in modo che l'effetto di carica è migliore. Dopo la ricarica, scollegare il caricatore per interrompere la ricarica.

Attention:

1. Quando si usa la macchina per la prima volta, la capacità della batteria non è piena, è necessario caricare la macchina. La macchina può essere utilizzata dopo che la batteria è stata caricata completamente.
2. Quando si utilizza l'aspirapolvere per la prima volta, caricare completamente la batteria e scaricare completamente la batteria prima della seconda carica per aumentare la durata della batteria.

Adattatore Tappo di gomma

La luce rossa lampeggia durante la carica, diventa verde quando è completamente carica

Uso dell'aspirapolvere portatile

Prendere l'aspirapolvere portatile dal supporto di ricarica, premere il pulsante on / off per accendere e spegnere il vuoto. indicatore verde si accende, è modalità normale, premere il pulsante di controllo della velocità alla modalità forte, il pulsante di controllo velocità può passare dalla modalità forte e modalità normale facilmente.

Attenzione: JV65 e JV63 hanno tre modalità normale / medio / forte.

Pulsante di accensione Pulsante di accensione / spegnimento

Uso della testa del pavimento elettrica

La testa del pavimento elettrica può pulire il tappeto per i capelli corti, il pavimento duro o il pavimento in piastrelle.

Attenzione:

Quando la testata del pavimento elettrica è in funzione, se il brushroll smette di funzionare a causa di grossi blocchi di oggetti estranei o eccessivi intrecci di fibre, o se il bambino mette accidentalmente la mano nel brushroll, la testata smetterà di funzionare per proteggere la sicurezza personale ed evitare danni al motore.

2-Strumento a fessura in-1: adatto per pulire fessure, angoli e altre aree strette.

Attrezzo per tappezzeria 2 in 1: adatto per pulire la polvere su armadio, divano, davanzale e superficie del tavolo.

Testata del materasso elettrico: rimuove e pulisce la polvere, gli acari della polvere e gli allergeni degli acari della polvere dal divano e dal letto.

Spazzola morbida e stretch: Tubo flessibile: per collegare l'aspirapolvere portatile e gli accessori per pulire le zone difficili da raggiungere. Soft bruh è adatto per pulire mobili facilmente graffiati, come scaffali, opere d'arte.

Pulizia e sostituzione di parti

Attenzione:

1. Il filtro 1. HEPA è disponibile per la vendita da distributori di aspirapolvere locali.
2. Si consiglia di pulire il contenitore della polvere dopo ogni utilizzo; Quando il contenitore della polvere è pieno o il filtro HEPA è intasato, deve essere pulito e sostituito se necessario. Il rullo spazzola per la testa del pavimento potrebbe essere impigliato con i capelli dopo un uso prolungato, deve essere pulito in tempo per mantenere il funzionamento del vuoto in modo più efficiente.

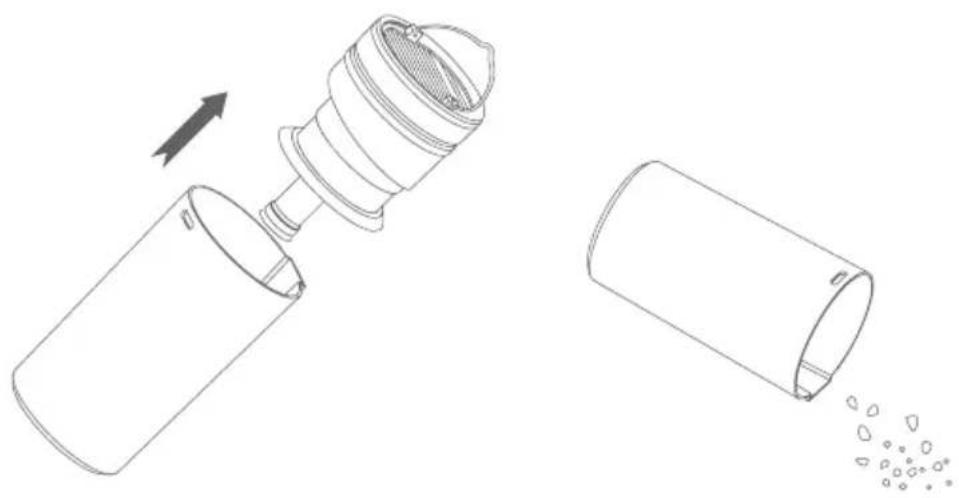

Premere il pulsante di rilascio della vaschetta raccogli polvere, ruotare e rimuovere il contenitore della polvere nella direzione della freccia.

Togliere il contenitore della polvere in direzione della freccia Pulsante di rilascio della tazza di polvere

Estrarre montaggio ciclone e svuotare la polvere in tazza polvere.

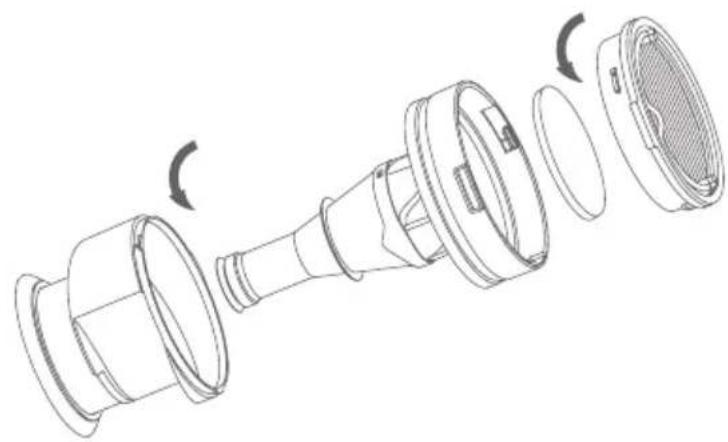

Pulire il sistema di filtrazione

Tenere premuto HEPA e ruotare nella direzione della freccia. Prendi HEPA; Ruotare il ciclone in direzione della freccia per estrarre il gruppo ciclone. Pulire o lavare l'HEPA, il filtro a schiuma, i cicloni.

Se l'HEPA e il filtro a schiuma vengono lavati, devono essere completamente asciugati per essere riutilizzati. (Sostituire se necessario). Dopo la pulizia, assemblare tutte le parti nella direzione opposta come smontaggio.

Attenzione:L'HEPA e il filtro Fom devono essere completamente asciutti prima del montaggio.

Pulizia del rotolo di spazzole elettriche

Estrarre il rotolo di pennello come nella foto per pulire il rotolo di pennello.

1. Premere il tasto di rilascio del pennello, il rotolo di pennello si gonfierà automaticamente.
2. Estrarre un lato del rotolo di pennello nella stessa direzione mostrata nell'immagine, quindi rimuovere il rotolo di pennello per pulirlo.
3. Dopo la pulizia e la sostituzione, rimontarla in sequenza opposta.

Pulsante

Pulsante di rilascio del rotolo di pennello

1. Premere il tasto di rilascio del pennello
2. Tirare fuori il rotolo di pennello

Conservazione dell'aspirapolvere

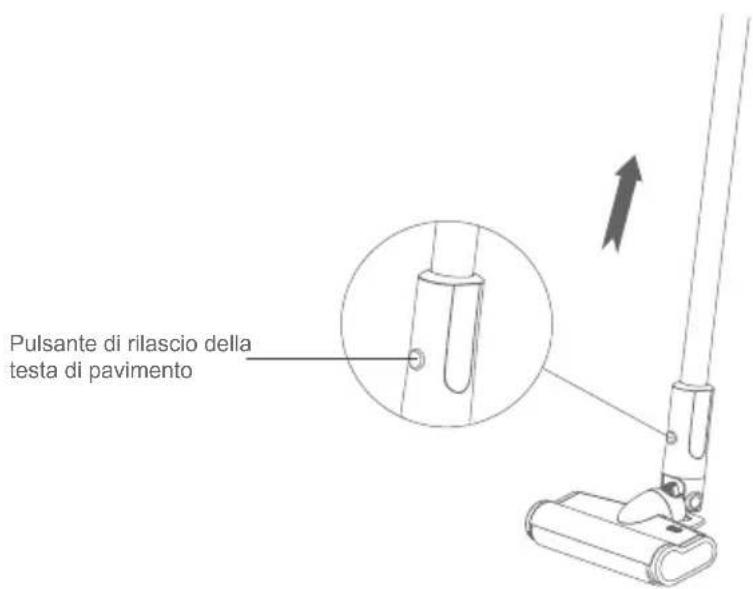

Smontare la testata del pavimento elettrica e il tubo di metallo

Quando si ripone o si pulisce l'aspirapolvere, se è necessario smontare la testata del pavimento elettrico, premere il pulsante di rilascio della testata del pavimento elettrico, tirare verso l'alto il tubo di metallo.

Pulsante di rilascio della testa di pavimento

Smontare l'aspirapolvere portatile e il tubo di metallo

Tenere premuto il palmare, premere il pulsante di rilascio del tubo metallico, estrarlo.

Aspirapolvere portabile Pulsante di rilascio del tubo metallico Tubo di metallo

Conservazione della macchina

Se la macchina non viene utilizzata per un lungo periodo di tempo, imballarla correttamente e conservarla in un luogo fresco e asciutto, evitando la luce solare diretta o l'ambiente umido.

Note di sicurezza

Questo aspirapolvere è progettato per l'uso domestico. Non utilizzarlo per scopi commerciali o di altro.

Si prega di leggere attentamente le istruzioni prima dell'uso, correttamente salvare e archiviare per un uso futuro.

Non mettere il vuoto vicino al fuoco o altra struttura ad alta temperatura.

Non utilizzare o conservare la macchina in cattive condizioni estreme, ad esempio, temperature estreme. Si raccomanda di usare chiuso tra la temperatura di 5 ° C a 40 ° C. Conservare la macchina in luogo asciutto ed evitare la luce solare diretta.

Carica completamente la batteria prima del primo utilizzo o dopo una lunga conservazione.

Prima di utilizzare il vuoto, assicurarsi che il rotolo di pasta sia assemblato, altrimenti potrebbe causare l'ostruzione del ventilatore del motore, causando la bruciatura del motore.

Si prega di non utilizzare l'aspirapolvere per raccogliere detersivo, olio, scorie di vetro, ago, cenere di sigarette, polvere bagnata, acqua, fiammiferi, ecc..

Si prega di non utilizzare l'aspirapolvere per raccogliere detersivo, olio, scorie di vetro, ago, cenere di sigarette, polvere bagnata, acqua, fiammiferi, ecc..

Evitare il blocco dell'ingresso dell'aria o del rullo spazzola, potrebbe causare guasti al motore.

Non mettere la mano o il piede in ingresso floorhead per evitare corpo ferito.

Non versare o spruzzare acqua o altri liquidi nella macchina per evitare cortocircuiti a bruciare la macchina.

Se la spazzola rotante non funziona, si prega di verificare se la spazzola rotante è impigliata con i capelli o altro fibra lunga, pulirlo nel tempo.

Quando si ripone la macchina per un lungo periodo, assicurarsi che la batteria sia completamente carica prima di riporla e caricare la macchina almeno ogni tre mesi.

Scollegare il caricabatterie per pulire o riparare la macchina. Tenere il caricabatterie quando collegare o scollegare, e non tirare il cavo di ricarica.

Usare un panno asciutto per pulire la macchina. Liquidi come benzina, alcool, diluente causeranno crepa o scolorimento e non possono essere utilizzate.

Se la macchina non funziona dopo completamente carica, deve essere controllato e riparato nel nostro ufficio designato, si prega di non smontare la macchina da soli.

La macchina scartata contiene batterie. Dovrebbero essere riciclati in modo sicuro. Non scartarli casualmente.

Se ci sono danni sul cavo di alimentazione, per evitare il pericolo, deve essere sostituito o riparato dal produttore, la riparazione di agenzia o professionista.

Risoluzione dei problemi

Si prega di verificare i seguenti problemi prima di inviare agli uffici di riparazione designati.

Attenzione: Se tutti gli altri guasti avvenuti, che hanno bisogno di strumenti professionali, al fine di evitare il pericolo, la macchina deve essere riparato o sostituito dal produttore, altri uffici di manutenzione o professionisti uffici simili.

Sintomi Cause possibili Soluzioni
La macchina non funziona	La batteria è scarica Carica l'aspirapolvere
	Il tubo metallico, il pavimento elettrico, non è stato montato correttamente nell'aspirapolvere	Controllare che gli accessori siano montati correttamente sull'aspirapolvere
La macchina smette di funzionare durante l'uso	La temperatura del motore principale si surriscalda e attiva la protezione della temperatura	Spegnere la macchina per 5 a 10 minuti
		Controllare se è necessario pulire i sistemi a ciclone
Il rullo spazzola si ferma durante l'uso	Sovraccarico della testata (come ad esempio il lavoro sul tappeto, troppi capelli impigliati attorno al rullo della spazzola)	Spegnere la macchina per 5 a 10 minuti
		Controllare se il rullo spazzola necessita di pulizia
La macchina passa automaticamente dalla modalità normale a quella normale	Il sistema a ciclone è bloccato e attiva il motore principale oltre la protezione della velocità	Pulire il contenitore della polvere e il sistema a ciclone
Gocce di aspirazione	Tazza di polvere piena	Pulire il contenitore della polvere e il ciclone
	Filtro bloccato Pulire o sostituire il filtro
	Percorso dell'aria testa di testa bloccato	Pulire il percorso dell'aria della testa del pavimento
Gli indicatori di carica rosso e verde lampeggiano alternativamente durante la ricarica	Il caricabatterie ha un contatto debole con la macchina o la presa di corrente	Ricollegare il caricabatterie alla macchina e alla presa di corrente.
Breve tempo di lavoro dopo la ricarica	Macchina non completamente carica	Seguire le istruzioni per caricare completamente la batteria
	Batteria invecchiata Sostituire	la batteria

Specifiche di prodotto

Parametro tecnico

Model No JV63 JV65
Tensione nominale	25.2V ---	28.8V ---
Potenza nominale 450W	500W
Tensione di ingresso dell'adattatore	100-240V ~ 50-60 Hz	100-240V ~ 50-60Hz
Tensione di uscita dell'adattatore	30V 600mA 34.2V 600mA	---
Modello di testa del pavimento elettrico	JV63 JV65
Potenza nominale della testa del pavimento elettrico	30W 30W
Modello no della testa del materasso elettrico	T-CS7.0B T-CS7.0A
Potenza nominale della testata del materasso elettrico	20W 20W
Capacità del pacco batteria 2500mAh 2500mAh
Tempo di carica	5h 5h

Schema elettrico

Informazioni sul produttore

Produttore Kingclean Electric	Co., Ltd
Indirizzo	Via Xiangyang 1, Nuovo quartiere di Suzhou, Provincia di Jiangsu 215009, Cina

Disposizione

La macchina, gli accessori e la confezione devono essere classificati per il riciclaggio amichevole all'ambiente.

Non smaltire la macchina nei rifiuti domestici.

Solo per gli stati di EC:

Secondo la direttiva europea 2012/19/EU, le macchine che non sono più utilizzabili e secondo la direttiva europea 2006/66/CE, i pacchi di batteria/le batterie difettose o utilizzate, devono essere raccolte separatamente e smaltite in modo corretto e anche amichevole all'ambiente.

I pacchi di batteria/le batterie:

Le batterie integrate potrebbero essere rimosse solo per lo smaltimento dal personale qualificato.

Un'apertura del guscio di carcassa,la macchina può essere danneggiata o distrutta.

Non smaltire i pacchi di batteria/le batterie nei rifiuti domestici, nel fuoco o nell'acqua. Se possibile, i pacchi di batteria/le batterie devono essere scaricati, raccolti, riciclati o smaltiti in modo amichevole all'ambiente.

Si può cambiare senza preavviso.

Informazioni su Garanzia

Questo prodotto gode di due anni di garanzia per la macchina per il servizio che inizia dalla data di acquisto.

La garanzia è esclusa dall'usura normale, l'utilizzo commerciale, le modifiche all'apparecchio come acquistato, le attività di pulizia, le conseguenze di un uso improprio o danni dall'acquirente o da una terza persona, e i danni che possono essere causati dall'ambiente esterno o causati dalle batterie.
