ORUM 8001 M - Projecteur LED BRENNENSTUHL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED mobile 360°
Marque	Brennenstuhl
Modèle	ORUM 8001 M
Classe de protection	I
Indice de protection	IP54, IK08
Tension nominale	220-240 V~ 50/60 Hz
Puissance nominale	100 W
Courant max.	0,8 A
Facteur de puissance	0,95
Dimensions (L x l x h)	28 x 28 x 34,5 cm
Poids	4,3 kg
Surface de projection max.	742 cm²
Câble de raccordement	H07RN-F 3G1,5 mm²
Prise de courant intégrée	220-240 V~, max. 3000 W
Interrupteur	Interrupteur professionnel
Utilisation	Intérieur et extérieur
Type de source lumineuse	LED (non remplaçable)
Montage	Debout, suspendu, sur trépied (accessoires en option)
Entretien	Nettoyer avec un chiffon sec ou légèrement humide
Sécurité	Ne pas regarder directement dans la lumière ; vérifier l'absence de dommages avant utilisation
Élimination	Recycler selon la directive 2012/19/UE
Fabricant	Brennenstuhl – 4 rue de Bruxelles, F-67170 Bernolsheim

FOIRE AUX QUESTIONS - ORUM 8001 M BRENNENSTUHL

Comment allumer et éteindre le projecteur ORUM 8001 M ?

Pour allumer le projecteur, positionnez l'interrupteur professionnel sur la position de marche. Pour éteindre, remettez l'interrupteur sur la position d'arrêt. Le projecteur dispose d'une prise de courant qui fonctionne même lorsque le projecteur est éteint.

Le projecteur ORUM 8001 M est-il adapté à une utilisation en extérieur ?

Oui, le projecteur ORUM 8001 M est conçu pour une utilisation en intérieur et en extérieur. Il possède un indice de protection IP54 (protection contre les projections d'eau et la poussière) et une résistance aux chocs IK08.

Puis-je utiliser la prise de courant sur le côté du projecteur pour brancher un autre appareil ?

Oui, le projecteur ORUM 8001 M est équipé d'une prise de courant sur le côté permettant de brancher un autre appareil. La prise fonctionne même lorsque le projecteur est éteint. La puissance maximale sur la prise est de 3000 W.

Comment nettoyer le projecteur ?

Pour nettoyer le projecteur, utilisez un chiffon sec ou légèrement humidifié. N'utilisez pas de solvants, de produits de nettoyage caustiques ou similaires. Assurez-vous que le capot de protection et les joints d'étanchéité sont correctement en place.

Le câble d'alimentation peut-il être remplacé ?

Si le câble de raccordement est endommagé, il doit être remplacé par un spécialiste qualifié afin d'éviter tout danger. Utilisez uniquement un câble de type H07RN-F 3G1,5 mm².

La lampe LED peut-elle être changée ?

Non, la source lumineuse LED de ce projecteur ne peut pas être remplacée. Lorsque la LED atteint la fin de sa durée de vie, l'ensemble du luminaire doit être remplacé.

Quels accessoires de montage sont disponibles pour ce projecteur ?

Le projecteur peut être utilisé debout sur une surface plane, suspendu à un tube, ou monté sur un trépied. Les trépieds optionnels sont : ST 300, ST 250, TS 300. Pour monter deux projecteurs, la traverse CB 70 est nécessaire.

Que faire si le projecteur ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et que la prise secteur fonctionne. Assurez-vous que l'interrupteur est en position marche. Si le problème persiste, inspectez le câble et le projecteur pour détecter d'éventuels dommages. En cas de dommage, n'utilisez pas l'appareil et faites-le réparer par un professionnel.

Le projecteur chauffe-t-il ?

Oui, le projecteur peut devenir chaud pendant le fonctionnement. Ne le touchez pas directement et gardez les enfants à distance. Assurez-vous qu'il est correctement ventilé et placé sur une surface stable et résistante à la chaleur.

Comment enrouler le câble pour le transport ?

Le projecteur dispose d'une rainure circonférentielle spéciale pour enrouler le câble. Enroulez le câble autour du projecteur dans cette rainure pour un transport et un stockage faciles.

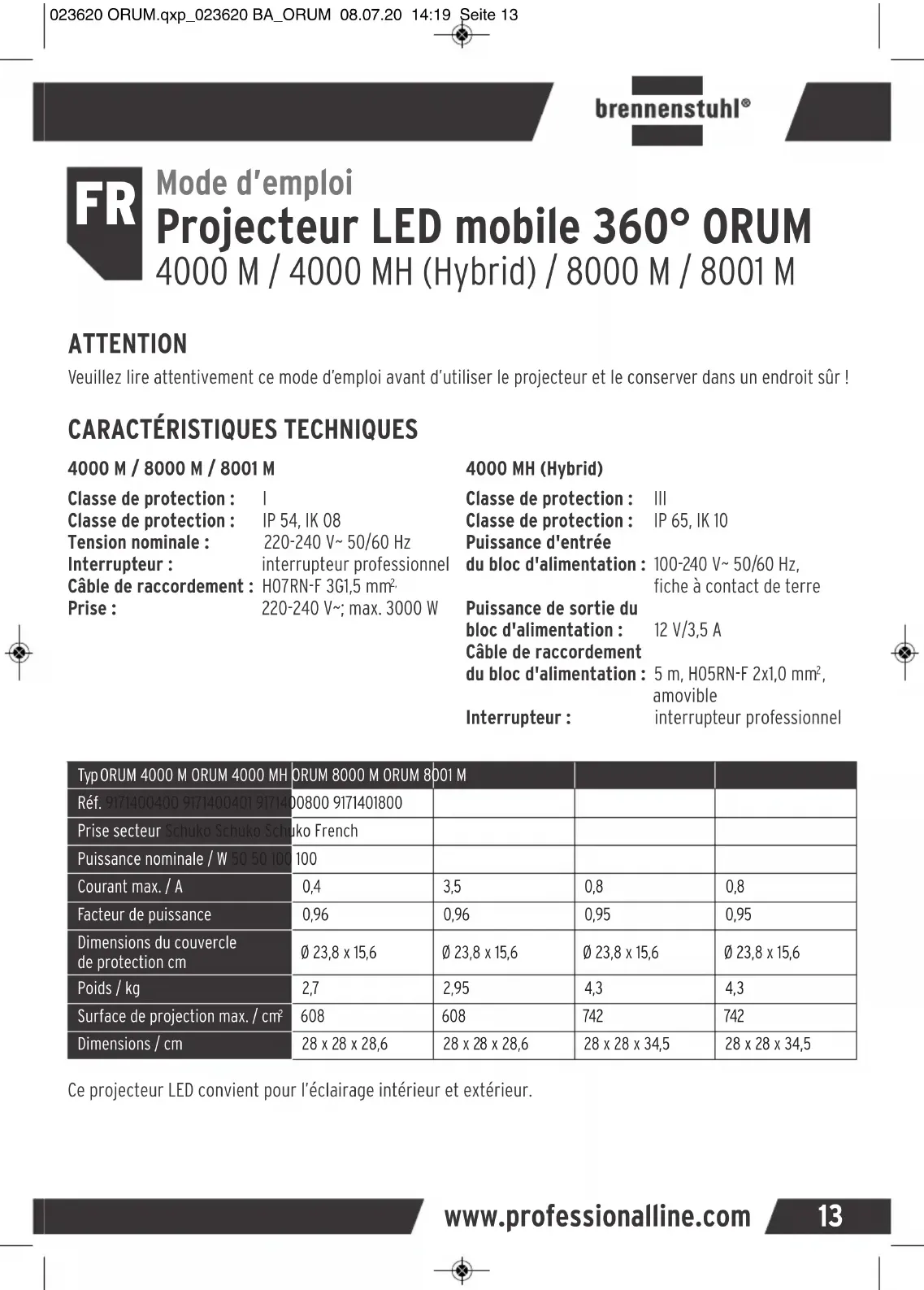

MODE D'EMPLOI ORUM 8001 M BRENNENSTUHL

Projecteur LED mobile ORUM

brennenstuhl

Mobilier LED strahler ORUM

4 rue de Bruxelles • F-67170 Bernolsheim

LECTRA TECHNIK AG

Blegistrasse 13·CH-6340 Baar

4 rue de Bruxelles · F-67170 Bernolsheim

LECTRA TECHNIK AG

Blegistasse 13 - CH-6340 Baar

Attention

Veuillez lire attentivement ce mode d'emploi avant d'utiliser le projecteur et le conserver dans un endroit sûr!

Caractéristiques techniques

4000M/8000M/8001M

Classe de protection : |

Classe de protection: IP 54, IK 08

Tension nominale : 220-240 V~ 50/60 Hz

Interrupteur : interrupteur professionnel

Cable de raccordement : H07RN-F 3G1,5 mm²

Prise: 220-240 V~; max. 3000 W

4000 MH (Hybrid)

Classe de protection : III

Classe de protection: IP 65, IK 10

Puissance d'entrée

du bloc d'alimentation : 100-240 V~50/60 Hz,

fiche à contact de terre

Puissance de sortie du

bloc d'alimentation :

du bloc d'alimentation : 5 m, H05RN-F 2x1,0 mm², amovible

Interrupteur : interrupteur professionnel

Typ ORUM 4000 M ORUM 4000 MH	ORUM 8000 M ORUM 8001 M
Réf. 9171400400 9171400401 9171400402	00800 9171401800
Prise secteur Schuko Schuko Schuko	ko French
Puisance nominale / W 50 50 100	100
Courant max. / A	0,4	3,5	0,8	0,8
Facteur de puissance	0,96	0,96	0,95	0,95
Dimensions du couvercle de protection cm	Ø 23,8 x 15,6	Ø 23,8 x 15,6	Ø 23,8 x 15,6	Ø 23,8 x 15,6
Poids / kg	2,7	2,95	4,3	4,3
Surface de projection max. / cm²	608	608	742	742
Dimensions / cm	28 x 28 x 28,6	28 x 28 x 28,6	28 x 28 x 34,5	28 x 28 x 34,5

Ce projecteur LED convient pour l'éclairage intérieur et extérieur.

Positionnez le projecteur et allumez-le à l'aide de l'interrupteur.

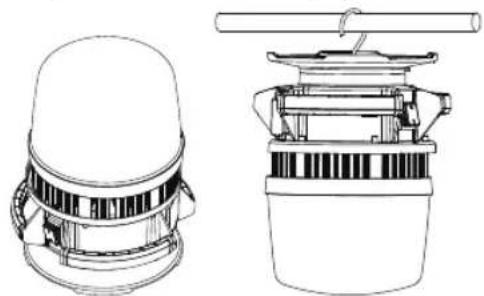

Debout: placez le projecteur sur une surface sèche et plane.

Suspendu: accrochez le projecteur sur un tube approprié.

Combinaison : interconnecter plusieurs projecteurs ORUM.

Les projecteurs ORUM 4000 M, 8000 M et 8001 M disposent d'une prise de courant située sur le côté permettant de l'utiliser comme source de courant.

La prise de courant fonctionne même lorsque le projecteur est éteint.

Le projecteur ORUM 4000 MH peut également être interconnecté avec un projecteur ORUM 4000 M, 8000 M ou 8001 M.

ORUM

4000 M/8000 M/8001 M ORUM 4000 MH

Avec trépied (non compris dans la livraison) : le projecteur peut également être monté individuellement ou en double sur un trépied Brennenstuhl. Si deux projecteurs sont montés, l'accessoire traverse « CB 70 1172640059 » est nécessaire.

Debout visse (sauf ST 300)

Suspendu visser Suspendu avec crochet

Fonctionnement du projecteur hybride avec batterie (4000 MH)

Appuyez sur l'interrupteur (A) pour mettre le projecteur en marche.

Appuyer plusieurs fois sur l'interrupteur vous permet de faire passer la puissance lumineuse de 100% à 50% puis à 25%, puis de l'arrêter.

Plus le réglage de la puissance lumineuse est faible, plus l'autonomie augmente.

Si la position de l'interrupteur reste inchangée pendant plus de 5 secondes, le prochain appui mettra alors le projecteur en position éteinte « off »

Si le bloc d'alimentation est branché et débranché alors que le projecteur est allumé, le projecteur clignote 3 fois et bascule automatiquement en mode chargement par secteur avec un niveau d'éclairage : 100%.

Fonctionnement du projecteur hybride avec alimentation secteur

Le projecteur hybride est branché au réseau à l'aide de la prise-chargeur (B) via le bloc d'alimentation (E) et le câble de raccordement (D).

(A) Interrupteur (B) Prise-chargeur (C) Témoin et état de charge de la batterie (D) Câble de raccordement (E) Bloc d'alimentation

Lorsque vous appuyez sur l'interrupteur, le projecteur émet de la lumière.

En cas de panne de courant ou si vous débranchez la prise de courant, le projecteur clignote 3 fois et bascule automatiquement en mode fonctionnement sur batterie avec un niveau d'éclairage : 100%.

Si le projecteur hybride est branché sur secteur, la batterie charge. Le témoin de charge clignote.

Simultanément, la lumière peut être diffusée.

Le moyen le plus rapide de charger la batterie est lorsque le projecteur est éteint.

Témoin de CHARGE

Indique l'état de charge actuel de la batterie et donc la quantité d'énergie restante.

Le témoin de charge (C) s'allume automatiquement lors de la mise en marche du projecteur.

Pendant le chargement de la batterie, le témoin de charge (C) indique l'état de charge.

Si les 4 LED sont allumées, la batterie est entièrement chargée.

Lorsque la batterie est presque vide, le projecteur LED clignote 5 fois et le témoin de charge de la batterie (C) clignote en continu. Le projecteur fonctionne encore pendant 10 minutes environ avant que la protection de sous-charge n’éteigne la lumière. Vous disposez ainsi du temps nécessaire pour terminer votre travail.

Recharger la batterie

1. Afin de garantir un fonctionnement optimal, nous recommandons de décharger entièrement la batterie lors de la première utilisation du projecteur, puis de la recharger complètement.
2. La prise-chargeur (B) se trouve sous le capuchon de fermeture situé sur le côté du projecteur.
3. Le témoin de charge (voir la description précédente) permet de connaître le niveau de charge de la batterie.
4. En cas de non-utilisation prolongée, rechargez la batterie environ tous les 3 mois afin de prolonger sa durée de vie.
5. Une fois la charge terminée, refermez impérativement la protection d'étanchéité de la prise-chargeur.

Enroulement de câble

Une rainure circonférentielle sur le projecteur permet d'enrouler le câble pour le transport et le stockage.

Accessions de trépied en OPTION

1170310 Trepied ST 300 1170610020 Trépied ST 250 9171991100Trpied TS 300 1172640059 Traverse CB 70

Consignes de sécurité

1. Avant chaque utilisation, vérifie que le projecteur et le cable secteur ne sont pas endommagés. N'utilise jamais votre projecteur si vous constatez des dommages.

Attention! Un projecteur endommagé ou un cable d'alimentation au secteur endommagé représente un danger de mort par électrocution!

1. Si le cable de raccordement de cet appareil est endommagé, il doit être remplacé par un spécialiste qualifié afin d'éviter tout danger.
2. Le projecteur doit être correctement mis à la terre.
3. Le projecteur ne doit pas être utilisé sans tous les joints d'étanchéité correctement montés!
4. Les projecteurs LED sont extrêmement lumineux. Ne regardez jamais directement dans la lumière.
5. Un capot de protection détruit doit être remplacé par un capot de protection d'origine avant toute utilisation ultérieure du projecteur.

1. Veillez à ce que le projecteur ait une position sûre et stable. Assurez-vous que le câble n'est pas écrasé ou endommagé d'une autre manière.

ce Chaude

1. Tenez les enfants éloignés du projecteur. Les enfants ne peuvent pas évaluer le danger que représentent le courant électrique.
2. Si le projecteur est utilisé pendant le chargement et que la mention "ne convient pas pour une utilisation intensive" est indiquée sur le chargeur, alors le chargeur n'est pas adapté à une utilisation intensive.

Conformite

La conformité est consignée auprès du fabricant.

Entretien

La source lumineuse de ce luminaire ne peut pas être remplacement. Lorsque la source lumineuse atteint la fin de sa durée de vie, l'ensemble du luminaire doit être remplaced.

Nettoyage

N'utilisez pas de solvants, de produits de nettoyage caustiques ou similaires. Utilisez uniquement un chiffon sec ou légèrement humidifié pour le nettoyage.

Élimination

Éliminez les appareils électriques dans le respect de l'environnement! Les appareils électriques ne doivent pas être jetés avec les ordures ménagères! Selon la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques, les équipements électriques usagés doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement. Veuillez vous renseigner auprès de l'administration de votre ville ou de votre commune sur les possibilités de mise au rebut de l'appareil usagé.

Une mise au rebut inappropriée des piles et batteries est nocive pour l'environnement! Ne jetez pas les piles et batteries avec les ordures ménagères. Elles peuvent contenir des métaux lourds toxiques et nécessiter un traitement spécifique. Il est donc conseillé de déposer les batteries et piles usagées dans une déchetterie municipale.

4 rue de Bruxelles • F-67170 Bernolsheim

LECTRA TECHNIK AG

Blegistrasse 13, CH-6340 Baar

Pour plus d'informations, nous vous recommandons de consulter la rubrique Service/FAQ de notre site Web www.brennenstuhl.com
