INSTRUKCJA OBSŁUGI ORUM 8001 M BRENNENSTUHL

Instrukcja obsługi Przenośny reflektor LED 360° ORUM

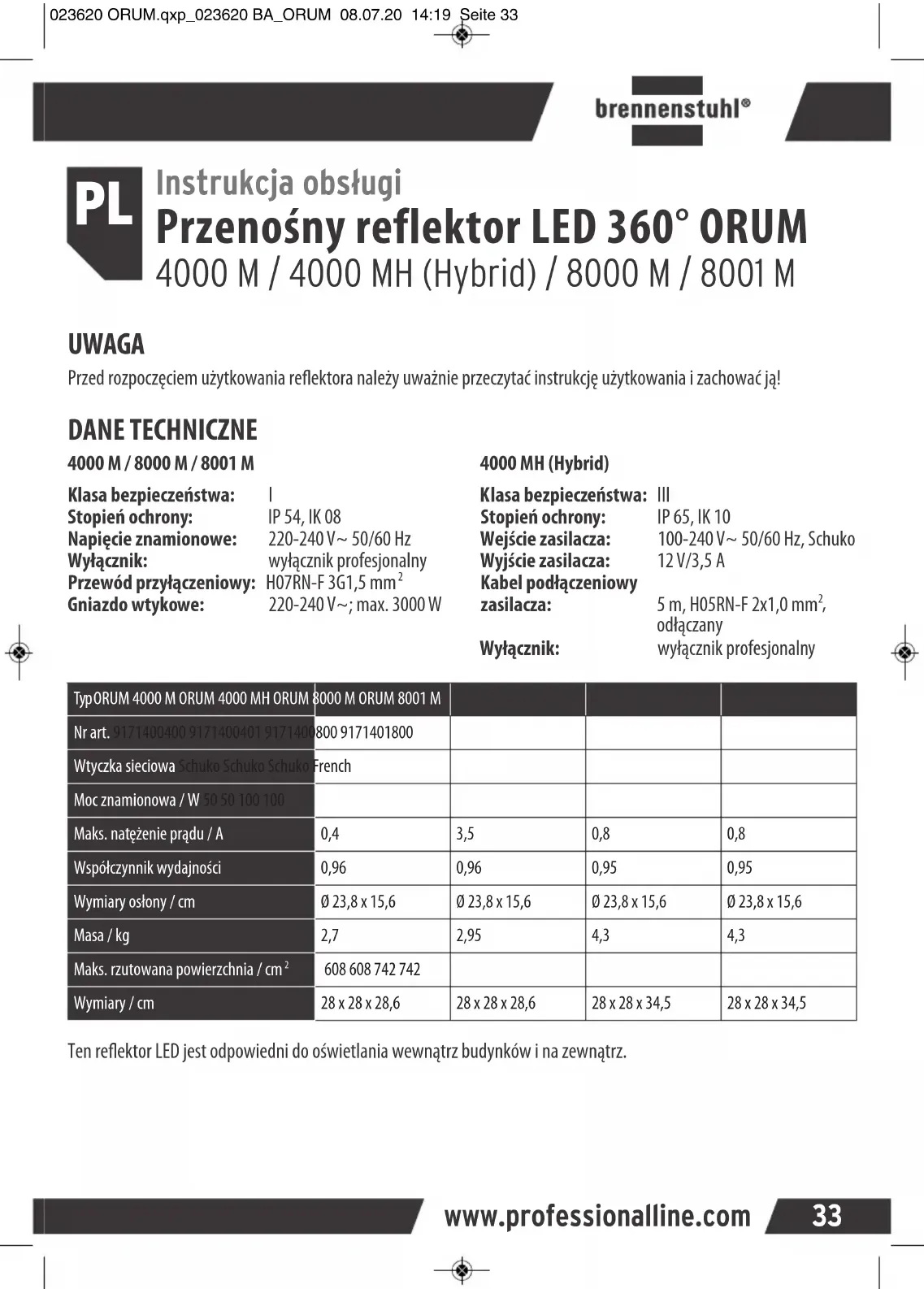

UWAGA Przed rozpoczęciem użytkowania reektora należy uważnie przeczytać instrukcję użytkowania i zachować ją! DANE TECHNICZNE 4000 M / 8000 M / 8001 M 4000 MH (Hybrid) Klasa bezpieczeństwa: I Klasa bezpieczeństwa: III Stopień ochrony: IP 54, IK 08 Stopień ochrony: IP 65, IK 10 Napięcie znamionowe: 220-240 V~ 50/60 Hz Wejście zasilacza: 100-240 V~ 50/60 Hz, Schuko Wyłącznik: wyłącznik profesjonalny Wyjście zasilacza: 12 V/3,5 A Przewód przyłączeniowy: H07RN-F 3G1,5 mm Kabel podłączeniowy Gniazdo wtykowe: 220-240 V~; max. 3000 W zasilacza: 5 m, H05RN-F 2x1,0 mm

odłączany Wyłącznik: wyłącznik profesjonalny

Ten reektor LED jest odpowiedni do oświetlania wewnątrz budynków i na zewnątrz.Typ ORUM 4000 M ORUM 4000 MH ORUM 8000 M ORUM 8001 MNr art. 9171400400 9171400401 9171400800 9171401800Wtyczka sieciowa Schuko Schuko Schuko FrenchMoc znamionowa / W 50 50 100 100 Maks. natężenie prądu / A 0,4 3,5 0,8 0,8 Współczynnik wydajności 0,96 0,96 0,95 0,95 Wymiary osłony / cm Ø 23,8 x 15,6 Ø 23,8 x 15,6 Ø 23,8 x 15,6 Ø 23,8 x 15,6 Masa / kg 2,7 2,95 4,3 4,3 Maks. rzutowana powierzchnia / cm

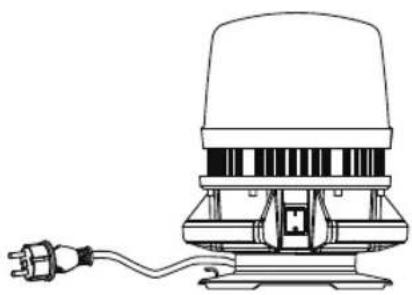

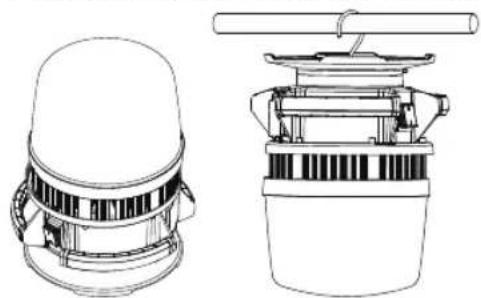

Wymiary / cm 28 x 28 x 28,6 28 x 28 x 28,6 28 x 28 x 34,5 28 x 28 x 34,5 www.professionalline.com 33 023620 ORUM.qxp_023620 BA_ORUM 08.07.20 14:19 Seite 33OBSŁUGA Umiejscowić reektor i włączyć go za pomocą wyłącznika. Pozycja stojąca: ustawić reektor na suchej, równej powierzchni Pozycja wisząca: zawiesić reektor na odpowiedniej rurze.

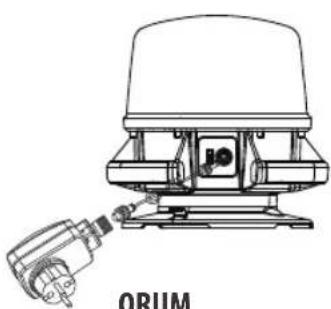

W połączeniu: połączyć razem kilka naświetlaczy ORUM. Z boku naświetlacza ORUM 4000 M, 8000 M lub 8001 M znajduje się gniazdo, które pozwala wykorzystać naświetlacz w funkcji rozdzielacza prądu. Gniazdo działa także przy wyłączonym świetle. Model ORUM 4000 MH można również połączyć z naświetlaczem ORUM 4000 M, 8000 M lub 8001 M.

4000 M/8000 M/8001 M 4000 M/8000 M/8001 M 4000 MH Ze statywem (nie w zakresie dostawy): reektory można mocować pojedynczo lub parami na statywie Brennenstuhl. Do montażu dwóch reektorów konieczna jest poprzecznica „CB 70 1172640059” dostępna jako osprzęt dodatkowy.

Mocowanie stojące (z wyjątkiem ST 300) www.brennenstuhl.com34 023620 ORUM.qxp_023620 BA_ORUM 08.07.20 14:19 Seite 34Mocowanie wiszące Zawieszanie na hakach EKSPLOATACJA HYBRYDOWEGO NAŚWIETLACZA SIECIOWEGO Z UŻYCIEM AKUMULATORA (4000 MH) Aby włączyć naświetlacz, wystarczy wcisnąć przełącznik (A) z tyłu. Wielokrotne naciśnięcie przycisku powoduje kolejno zmianę mocy światła ze 100% na 50%, na 25%, a następnie wyłączenie naświetlacza („wył.”). Im mniejsza moc światła, tym dłuższy czas świecenia. Jeżeli pozycja przycisku pozostanie niezmieniona dłużej niż 5 sekund, wówczas ponowne naciśnięcie zawsze powoduje wyłączenie naświetlacza. Jeżeli zasilacz wtyczkowy zostanie podłączony do naświetlacza i gniazda elektrycznego przy włączonym urządzeniu, naświetlacz miga 3-krotnie, a następnie automatycznie przełącza się na zasilanie sieciowe, emitując światło o mocy 100%.

EKSPLOATACJA NAŚWIETLACZA HYBRYDOWEGO Z WYKORZYSTANIEM

ZASILANIA SIECIOWEGO Za pośrednictwem zasilacza wtyczkowego (E) i kabla ładującego (D) gniazdo ładowania (B) naświetlacza hybrydowego jest podłączane do sieci.

(A) przełącznik (B) gniazdo ładowania (C) wskaźnik akumulatora, statusu i ładowania (D) kabel ładujący (E) zasilacz wtyczkowy

Po naciśnięciu włącznika naświetlacz zaczyna emitować światło. W przypadku awarii zasilania lub wyjęcia wtyczki z gniazda sieciowego, naświetlacz miga 3-krotnie, a następnie automatycznie przełącza się na zasilanie akumulatorowe, emitując światło o mocy 100%. Akumulator jest ładowany, gdy naświetlacz hybrydowy jest podłączony do sieci. Wskaźnik ładowania miga. Jednocześnie możliwa jest emisja światła. Najszybciej akumulator ładuje się wtedy, gdy naświetlacz jest wyłączony („wył.”).

CD BE www.professionalline.com 35 023620 ORUM.qxp_023620 BA_ORUM 08.07.20 14:19 Seite 35WSKAŹNIK STANU AKUMULATORA Wskazuje aktualny poziom naładowania akumulatora, tzn. pokazuje ilość pozostałej energii. Wskaźnik poziomu akumulatora (C) pojawia się automatycznie po włączeniu naświetlacza. Podczas ładowania akumulatora wskaźnik (C) pokazuje stan naładowania. Jeżeli wszystkie 4 diody LED świecą się, oznacza to, że akumulator jest całkowicie naładowany. Gdy akumulator jest bliski wyczerpania, naświetlacz miga 5 razy, a wskaźnik stanu akumulatora (C) zaczyna migać w trybie ciągłym. Następnie naświetlacz będzie jeszcze świecił przez ok. 10 minut, zanim zabezpieczenie przed głębokim rozładowaniem nie spowoduje wyłączenia światła. Dzięki temu pozostaje jeszcze trochę czasu, aby zakończyć pracę. ŁADOWANIE AKUMULATORA

1. Aby zapewnić optymalne działanie akumulatora, zaleca się, aby przy okazji pierwszego użycia całkowicie rozładować

i ponownie naładować akumulator.

2. Gniazdo ładowania (B) znajduje się pod zaślepką z boku naświetlacza.

Na podstawie wskaźnika stanu akumulatora (patrz opis powyżej) można odczytać poziom naładowania akumulatora.

4. W przypadku dłuższych przerw w użytkowaniu należy mniej więcej co 3 miesiące naładować akumulator,

co korzystnie wpłynie na jego żywotność.

5. Po naładowaniu należy koniecznie ponownie zasłonić gniazdo ładowania przy pomocy zaślepki.

ZWIJANIE KABLA Rowek prowadzący wokół całego obwodu reektora umożliwia zwinięcie kabla na czas transportu i przechowywania. OPCJONALNE AKCESORIA DO MONTAŻU NA STATYWIE

• 1170310 Statyw ST 300

• 1170610020 Statyw ST 250

• 9171991100 Statyw TS 300

• 1172640059 Poprzecznica CB 70

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

1. Przed każdym użyciem sprawdzić reektor oraz przewód zasilania pod kątem uszkodzeń. Nie używać reektora w

razie wykrycia jakichkolwiek uszkodzeń. Uwaga! Uszkodzony reektor lub uszkodzony przewód zasilania stanowią zagrożenie dla życia na skutek niebezpieczeństwa porażenia elektrycznego!

2. Uszkodzony przewód przyłączeniowy urządzenia musi zostać wymieniony przez wykwalikowanego fachowca w

celu uniknięcia zagrożeń.

3. Reektor należy właściwie uziemić.

4. Reektora nie wolno użytkować bez prawidłowego zamontowania wszystkich uszczelek!

5. Reektor LED jest wyjątkowo jasny. Nie należy patrzeć bezpośrednio na światło.

www.brennenstuhl.com36 023620 ORUM.qxp_023620 BA_ORUM 08.07.20 14:19 Seite 366. Zniszczoną osłonę ochronną należy wymienić przed dalszym użytkowaniem reektora na oryginalną osłonę Brennenstuhl.

7. Upewnić się, że reektor jest ustawiony pewnie i stabilnie. Zachować ostrożność, aby nie doszło do zgniecenia lub

innych uszkodzeń kabla.

8. Gorąca powierzchnia ≥ 100 W wersje.

Nie zezwalać na dostęp dzieci do reektora. Mogą one nie być świadome zagrożeń związanych z prądem elektrycznym. 10.Jeżeli naświetlacz jest używany podczas ładowania, nie wolno go stosować w „trudnych warunkach”, ponieważ zasilacz nie jest przystosowany do pracy w „trudnych warunkach”.

DEKLARACJA ZGODNOŚCI

Deklaracja zgodności jest dostępna u producenta. KONSERWACJA Nie istnieje możliwość wymiany źródła światła w tej lampie. Jeżeli źródło światła osiągnie koniec żywotności, należy wymienić całą lampę. CZYSZCZENIE Nie stosować rozpuszczalników, żrących środków czyszczących itp. Do czyszczenia stosować tylko suchą lub lekko zwilżoną szmatkę. UTYLIZACJA Urządzenia elektryczne należy utylizować w sposób bezpieczny dla środowiska! Urządzeń elektrycznych nie należy wyrzucać wraz z odpadami z gospodarstw domowych! Zgodnie z dyrektywą Unii Europejskiej 2012/19/UE w sprawie zużytych urządzeń elektrycznych i elektronicznych zużyte urządzenia elektryczne należy zbierać oddzielnie i przekazywać do recyklingu zgodnego z zasadami ochrony środowiska. Informacje na temat możliwości utylizacji wysłużonego sprzętu można uzyskać w urzędzie gminy lub miasta. Niewłaściwa utylizacja baterii i akumulatorów jest szkodliwa dla środowiska naturalnego! Baterie i akumulatory to nie domowe śmieci czy odpadki. Mogą one zawierać trujące metale ciężkie i jako odpady muszą być w specjalny sposób utylizowane. W związku z tym zużyte baterie i akumulatory należy przekazać właściwym punktom zajmującym się ich zbiórką. ADRESY Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 · D-72074 Tübingen Odnośnie dalszych informacji należy kontaktować się z działem serwisu / FAQ’s na naszej stronie internetowej www.brennenstuhl.com. H. Brennenstuhl S.A.S. 4 rue de Bruxelles · F-67170 Bernolsheim lectra technik ag Blegistrasse 13 · CH-6340 Baar www.professionalline.com 37 023620 ORUM.qxp_023620 BA_ORUM 08.07.20 14:19 Seite 37023620 ORUM.qxp_023620 BA_ORUM 08.07.20 14:19 Seite 38023620 ORUM.qxp_023620 BA_ORUM 08.07.20 14:19 Seite 39Hugo Brennenstuhl GmbH & Co. KG Seestr. 1 - 3 · D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles · F-67170 Bernolsheim lectra technik ag Blegistrasse 13 · CH-6340 Baar www.brennenstuhl.com www.professionalline.com 0499785/2820 023620 ORUM.qxp_023620 BA_ORUM 08.07.20 14:19 Seite 40
