Producttype	Mobiele LED-projector 360°
Merk	Brennenstuhl
Model	ORUM 8001 M
Beschermingsklasse	I
Beschermingsgraad	IP54, IK08
Nominale spanning	220-240 V~ 50/60 Hz
Nominaal vermogen	100 W
Max. stroom	0,8 A
Arbeidsfactor	0,95
Afmetingen (L x B x H)	28 x 28 x 34,5 cm
Gewicht	4,3 kg
Max. projectieoppervlak	742 cm²
Aansluitkabel	H07RN-F 3G1,5 mm²
Ingebouwd stopcontact	220-240 V~, max. 3000 W
Schakelaar	Professionele schakelaar
Gebruik	Binnen en buiten
Type lichtbron	LED (niet vervangbaar)
Montage	Staand, hangend, op statief (accessoires optioneel)
Onderhoud	Reinigen met een droge of licht vochtige doek
Veiligheid	Niet direct in het licht kijken; controleer op schade voor gebruik
Afvoer	Recyclen volgens richtlijn 2012/19/EU
Fabrikant	Brennenstuhl – 4 rue de Bruxelles, F-67170 Bernolsheim

Veelgestelde vragen - ORUM 8001 M BRENNENSTUHL

Hoe zet ik de ORUM 8001 M projector aan en uit?

Om de projector aan te zetten, zet u de professionele schakelaar op de aan-stand. Om uit te schakelen, zet u de schakelaar terug op de uit-stand. De projector heeft een stopcontact dat werkt, zelfs als de projector is uitgeschakeld.

Is de ORUM 8001 M projector geschikt voor gebruik buitenshuis?

Ja, de ORUM 8001 M projector is ontworpen voor gebruik binnen en buiten. Het heeft een beschermingsgraad IP54 (bescherming tegen waterstralen en stof) en een schokbestendigheid IK08.

Kan ik het stopcontact aan de zijkant van de projector gebruiken om een ander apparaat aan te sluiten?

Ja, de ORUM 8001 M projector is uitgerust met een stopcontact aan de zijkant om een ander apparaat aan te sluiten. Het stopcontact werkt zelfs als de projector is uitgeschakeld. Het maximale vermogen op het stopcontact is 3000 W.

Hoe reinig ik de projector?

Gebruik voor het reinigen van de projector een droge of licht vochtige doek. Gebruik geen oplosmiddelen, bijtende reinigingsmiddelen of dergelijke. Zorg ervoor dat de beschermkap en de afdichtingen goed op hun plaats zitten.

Kan de voedingskabel worden vervangen?

Als de aansluitkabel beschadigd is, moet deze door een gekwalificeerde specialist worden vervangen om gevaar te voorkomen. Gebruik alleen een kabel van het type H07RN-F 3G1,5 mm².

Kan de LED-lamp worden vervangen?

Nee, de LED lichtbron van deze projector kan niet worden vervangen. Wanneer de LED het einde van zijn levensduur heeft bereikt, moet het gehele armatuur worden vervangen.

Welke montage-accessoires zijn beschikbaar voor deze projector?

De projector kan worden gebruikt staand op een vlakke ondergrond, hangend aan een buis, of gemonteerd op een statief. De optionele statieven zijn: ST 300, ST 250, TS 300. Voor het monteren van twee projectoren is de dwarsbalk CB 70 nodig.

Wat te doen als de projector niet aangaat?

Controleer eerst of de voedingskabel goed is aangesloten en of het stopcontact werkt. Zorg ervoor dat de schakelaar in de aan-stand staat. Als het probleem aanhoudt, inspecteer dan de kabel en de projector op eventuele schade. Bij schade, gebruik het apparaat niet en laat het repareren door een professional.

Wordt de projector heet?

Ja, de projector kan heet worden tijdens het gebruik. Raak hem niet direct aan en houd kinderen op afstand. Zorg voor voldoende ventilatie en plaats hem op een stabiele en hittebestendige ondergrond.

Hoe rol ik de kabel op voor transport?

De projector heeft een speciale omtreksgroef om de kabel op te rollen. Wikkel de kabel rond de projector in deze groef voor eenvoudig transport en opslag.

GEBRUIKSAANWIJZING ORUM 8001 M BRENNENSTUHL

Bedieningshandleiding

Mobiele 360^ LED-straler ORUM

Bedieningshandleiding

Mobiele 360^ LED-straler ORUM

4000 M / 4000 MH (Hybrid) / 8000 M / 8001 M

LET OP

Lees vór gebruik van de straler deze gebruiksaaanjizing zorgvuldig door en bewaar deze daarna goed!

TECHNISCHE GEGEVENS

4000 M/8000 M/8001M

Beschermingsgraad: IP 54, IK 08

Nominate spanning: 220-240 V~50/60 Hz

Schakelaar: professionele schakelaar

Aansluitkabel: H07RN-F 3G1,5 mm²

Stopcontact: 220-240 V\~; max. 3000 W

4000 MH (Hybrid)

Netstroom uitgang: 12 V/3,5 A

Netstroom aansluitkabel: 5 m, H05RN-F 2x1,0 mm²

afneembaar

Schakelaar: professionele schakelaar

Type ORUM 4000 M ORUM 4000 MH ORUM 8000 M ORUM	8001 M
Art.nr. 9171400400 9171400401 9171400402	1400800 9171401800
Netstekker Schuko Schuko Schuko French
Nominaal vermogen / W 50 50 100	100
Max. stroom / A	0,4	3,5	0,8
Vermogensfactor	0,96	0,96	0,95
Afmetingen beschemende afdekkingcm	Ø 23,8 x 15,6	Ø 23,8 x 15,6	Ø 23,8 x 15,6
Gewicht / kg	2,7	2,95	4,3
Maximale projectieoppervlakte / cm2	608	608	742
Afmetingen / cm	28 x 28 x 28,6	28 x 28 x 28,6	28 x 28 x 34,5

Deze LED-straler is geschikt voor verlichtingsdoeleinden, zowel binnen als buiten.

brennenstuhl

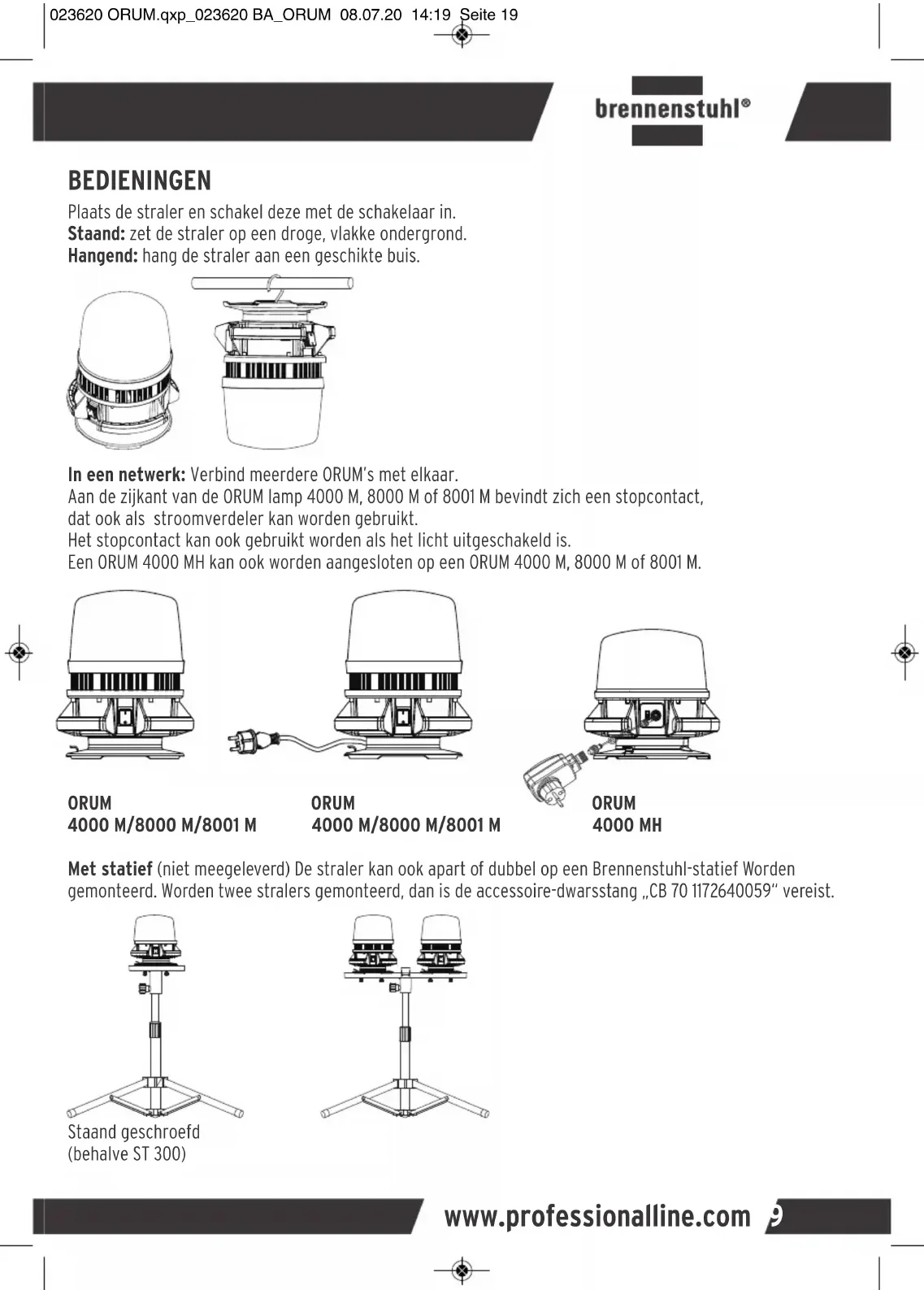

BEDIENINGEN

Plaats de straler en schakel deze met de schakelaar in.

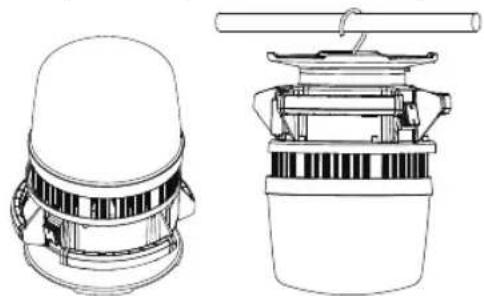

Staand: zet de straler op een droge, vlakke ondergrond.

Hangend: hang de straler aan een geschikte buis.

In een network: Verbind meerdere ORUM's met elkaar.

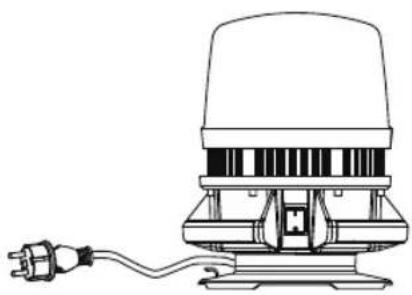

Aan de zijkant van de ORUM lamp 4000 M, 8000 M of 8001 M bevindt zich een stopcontact, dat ook als stroomverdeler kan worden gebruikt.

Het stopcontact kan ook gebruikt worden als hetlicht uitgeschakeld is.

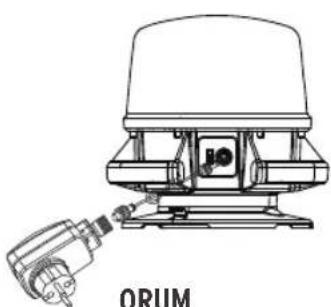

Een ORUM 4000 MH kan ook worden aangesloten op een ORUM 4000 M, 8000 M of 8001 M.

ORUM
4000 M/8000 M/8001 M

ORUM

4000 M/8000 M/8001 M
ORUM
4000 MH

Met statief (niet meegeleverd) De straler kan ook apart of dubbel op een Brennenstuhl-statief Worden gemonteerd. Worden twee stralers gemonteerd, dan is de accesaire-dwarstang „CB 70 1172640059" vereist.

Staand geschroefd
(behalve ST 300)

professionalLINE

Hangend geschroefd Hangend met haak

WERKING VAN DE HYBRIDE NETLAMP MET BATTERIJ DES HYBRID (4000 MH)

Omdlampinteschakelen,druktuopdeschakelaar(A)aan deachterzijde.

Door meerderelatementdrukkenwordtdleichtensiteitvan 100% naar 50% naar 25% geschakeldenvervolgensnair"uit".

Hoe minder lichtopbrengst er is ingesteld, hoe langer de verlichtingsduur.

Als een schakelaar langer dan 5 seconden onveranderd blijft, leidt het opnieuw indrukken ervan.altijd tot de "uit"-status.

Als de stroomvoorziening in- en uitgeschakeld worden terwijl de lamp aan staat, knippert de lamp 3 keer en schakelt dan automatisch over op netvoeding met 100% Licht.

WERKING VAN DE HYBRIDE LAMP MET STROOMNET

De hybride lamp worden via de stekkervoeding (E) en de laadkabel (D) met de laadaansluiting (B) op het stroomnet aangesloten.

(A) Schakelaar
(B) Laadaansluiting
(C) Weergave accu, status, en opladen
(D) Oplaadkabel
(E) Voedingseenheid

De lamp brandt door op de aan/uit-schakelaar te drukken.

Bij stroomuitval of als de stekker uit het stopcontact worden getrokken, knippert de lamp 3 keer en schakelt dan automatisch over op accuvoeding met 100% Licht.

Als de hybride lamp op het net aangesloten is, worden de batterij opgeladen. De laadindicator knippert.

Er kan tegelijkertijdlicht wordenuitgestraald.

De batterij worden het snelst opgeladen wanner de lamp op "uit" staat.

brennenstuhl

WEERGAVE ACCUSTATUS

Toont het huidige laadniveau van de batterij, d.w.z. hoeveel energie er nog beschikbaar is.

De weergave van de accu (C) verschijnt automatisch wanneer de lamp ingeschakeld worden.

Terwijl de batterij opgeladen worden, geeft het display van de batterijstatus (C) de laadstatus weer.

Als alle 4 de led's oplichten, is de batterij volledig opgeladen.

Als de accu bjna leeg is, knippert de lamp 5 keer en knippert de weergave van de accustatus (C) continu.

Daarna brandt de spot nog ca. 10 minutes, voordat de diepontladingsbeveiliging het Licht uitschakelt.

Dit waar genoegijd over om het werk af te maken.

OPLADEN VAN DE BATTERIJ

1. Om een optimale werkung te garanderen, raden wij aan de batterij de eerste keer dat deze worden gezruikt, volledig te ontladen en op te laden.
2. De laadaansluiting (B) bevindt zich onder de kap aan de zijkant van de lamp.
3. Op het display van de batterijstatus (zie de beschrijving hierboven) worden het laadiveau van de batterij weergegeven.
4. Laad de batterij ongeveer elke 3 maanden op wanner deze gedurende een langere periode nicht worden gebruikt, om een lange levensduur van de batterij te garanderen.
5. Zorg ervoor dat u de laadaansluiting na het opladen opnieuw met de kap aflsuit.

KABELOPWIKKELING

Een rondlopende groef in de straler biedt de mogelijkheid de kabel voor transport en opslag op te Wikkelen.

OPTIONEL ACCESSOIRESTATIEVEN

1170310 statief ST 300
1170610020 statief ST 250
9171991100 statief TS 300
1172640059 dwarstang CB 70

VEILIGHEIDSINSTRUCTIES

1. Controller de straler en de netaansluitkabel telkens voor gebruik op eventuele beschadigingen. Gebruik uw straler nooit als u beschadigingen vaststelt.

Voorlichtig! Een beschadigde straler of een beschadigde netaansluitkabel beteken levensgevaar door elektrische schokken!

1. Indien de netaansluitkabel van dit apparaat beschadigd raakt, moet deze door een gekwalificierde bekwame person Worden verrangen om gevaren te voorkomen.
2. De straler moet correct Worden geaard.
3. De straler mag nicht zonder alle correct aangebrachte affdichtingsringen Worden gebruikt!
4. LED-stralers zijn extreem helder. Kijk nooit direct in hetlicht.

professionalLINE

1. Een onherstelbaar beschadigde beschermende afdekking moet voor verder gebruik van de straler door een originele beschermende afdekking van Brennenstuhl Worden verrangen.

1. Zorg dat de straler veilig en stabel staat. Let erop dat de kabel nicht Wordt aufgekneld of anderszins is beschadigd.
2. Heet oppervlak ≥ 100 W versies.
3. Houd kinderen op afstand van de straler. Kinderen können het gevaar door elektrische stroom nicht inschatten.
4. Als de lampijdens het laden worden gebruikt, worden "voor ruw gebruik" Niet vermeld, waar dat de voeding nicht "voor ruw gebruik" is ontworpen.

CONFORMITEIT

De conformiteit is bij de fabrikant gedeponeerd.

ONDERHOUD

Delichtbron van deze lamp kan nicht Worden verrangen. Wanner delichtbron het einde van zich levensduur heeft bereikt, moet de hele lamp Worden verrangen.

REINIGING

Gebruik geen oplosmiddelen, bijtende reinigingsmiddelen en dergelijk. Gebruik voor het reinigen alleen een droge oflicht bevochtigde doeK.

AFVOER

Elektrische apparaten要去 op milieuvriendelijk Wijze Worden afgevoerd! Elektrische apparaten horen nicht in het huishoudelijk afval! Volgens de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur要去 oude elektrische apparaten geschaden Worden ingezameld en bij een milieuvriendelijk recyclingcentrum Worden afgegeven. Informatie over de möglichke afvoer van het afgedankte apparaat krijgt u bij uw gemeente.

Het onjuist weglooien van batterijen en accu's is schadelijk voor het milieu!

Batterijen en accu's behoren Niet bij het huisvuil. Ze können giftige zware metalen bevatten en moeten als chemisch afval worden behandeld. Breng THATAM VERBRIKTE batterijen en accu's waar een erkend inzamelpunt.

ADRESSEN

Vooreer inatmatie raden we u aan om op once website www.brennenstuhl.com de rubriek Onderhoud/FAQ's te bezoeken.
