Produkttyp	Mobil LED-projektor 360°
Märke	Brennenstuhl
Modell	ORUM 8001 M
Skyddsklass	I
IP-klass	IP54, IK08
Märkspänning	220-240 V~ 50/60 Hz
Märkeffekt	100 W
Maxström	0,8 A
Effektfaktor	0,95
Mått (L x B x H)	28 x 28 x 34,5 cm
Vikt	4,3 kg
Max projiceringsyta	742 cm²
Anslutningskabel	H07RN-F 3G1,5 mm²
Inbyggt uttag	220-240 V~, max. 3000 W
Strömbrytare	Professionell strömbrytare
Användning	Inomhus och utomhus
Ljuskälla typ	LED (ej utbytbar)
Montering	Stående, hängande, på stativ (tillbehör som tillval)
Underhåll	Rengör med en torr eller lätt fuktad trasa
Säkerhet	Titta inte direkt in i ljuset; kontrollera att det inte finns skador före användning
Avfallshantering	Återvinn enligt direktiv 2012/19/EU
Tillverkare	Brennenstuhl – 4 rue de Bruxelles, F-67170 Bernolsheim

Vanliga frågor - ORUM 8001 M BRENNENSTUHL

Hur tänder och släcker jag projektorn ORUM 8001 M?

För att tända projektorn, ställ den professionella strömbrytaren i på-läget. För att släcka, ställ tillbaka strömbrytaren i av-läget. Projektorn har ett uttag som fungerar även när projektorn är avstängd.

Är projektorn ORUM 8001 M lämplig för utomhusbruk?

Ja, projektorn ORUM 8001 M är designad för användning inomhus och utomhus. Den har en IP-klass IP54 (skydd mot vattenstänk och damm) och en slagtålighet IK08.

Kan jag använda eluttaget på sidan av projektorn för att ansluta en annan enhet?

Ja, projektorn ORUM 8001 M är utrustad med ett uttag på sidan för att ansluta en annan enhet. Uttaget fungerar även när projektorn är avstängd. Maximal effekt på uttaget är 3000 W.

Hur rengör jag projektorn?

För att rengöra projektorn, använd en torr eller lätt fuktad trasa. Använd inte lösningsmedel, frätande rengöringsmedel eller liknande. Se till att skyddslocket och tätningarna sitter ordentligt på plats.

Kan strömkabeln bytas ut?

Om anslutningskabeln är skadad måste den bytas ut av en kvalificerad specialist för att undvika fara. Använd endast en kabel av typ H07RN-F 3G1,5 mm².

Kan LED-lampan bytas ut?

Nej, ljuskällan LED i denna projektor kan inte bytas ut. När LED-lampan når slutet av sin livslängd måste hela armaturen bytas ut.

Vilka monteringstillbehör finns tillgängliga för denna projektor?

Projektorn kan användas stående på en plan yta, hängande från ett rör eller monterad på ett stativ. Valfria stativ är: ST 300, ST 250, TS 300. För att montera två projektorer behövs tvärbalken CB 70.

Vad gör jag om projektorn inte tänds?

Kontrollera först att strömkabeln är korrekt ansluten och att vägguttaget fungerar. Se till att strömbrytaren är i på-läget. Om problemet kvarstår, inspektera kabeln och projektorn för eventuella skador. Vid skada, använd inte enheten och låt en professionell reparera den.

Blir projektorn varm?

Ja, projektorn kan bli varm under drift. Rör den inte direkt och håll barn på avstånd. Se till att den är ordentligt ventilerad och placerad på en stabil, värmebeständig yta.

Hur rullar jag upp kabeln för transport?

Projektorn har ett speciellt cirkulärt spår för att rulla upp kabeln. Linda kabeln runt projektorn i detta spår för enkel transport och förvaring.

BRUKSANVISNING ORUM 8001 M BRENNENSTUHL

Läsigenom denna bruksanvisning noga innan strålkastaren används och spara den sedan!

TEKNISKA DATA

4000 M/8000 M/8001M

Skyddsklass:

Skyddstyp: IP 54, IK 08

Nominell spanning: 220-240 V~50/60 Hz

Brytare: professionell brytare

Anslutningsledning: H07RN-F 3G1,5 mm²

Eluttag: 220-240 V\~; max. 3000 W

4000 MH (Hybrid)

Skyddsklass: III

Skyddstyp: IP 65, IK 10

Natatapter, ingang: 100-240 V~50/60 Hz, Schuko

Denna LED-strålkastare ar lámplig for belysningsändamål inomhus och utomhus.

brennenstuhl

DRIFT

Placera strålkastaren och slå på med brytaren.

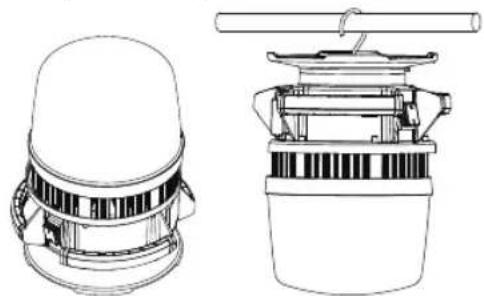

Stäende: Ställ strålkastaren på att torrt, jämnt underlag.

Hängande: Hang strålkastaren på ett lämpigt rör.

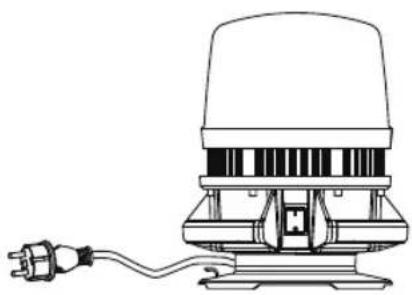

Sammankopplade: koppla ihop flera ORUM med varandra.

På sidan av strålkastarna ORUM 4000 M, 8000 M erller 8001 M sitter ett eluttag som kan användas for stromförsörjning.

Eluttaget fungerar även när lampan ar avstängd.

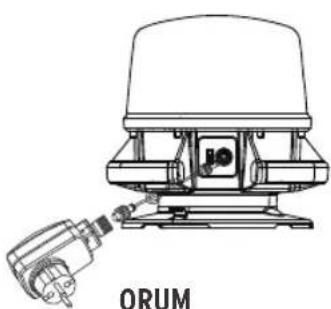

Aven ORUM 4000 MH kan kopplas ihop med ORUM 4000 M, 8000 M eller 8001 M.

ORUM
4000 M/8000 M/8001 M

ORUM

4000 M/8000 M/8001 M
ORUM
4000 MH

Med stativ (medfoljer inte i leveransen): Stråkastaren kan monteras individuellt aller dubbelt på att Brennenstuhl-stativ. Om två stråkastare monteras behövs tvärstycket "CB 70 1172640059".

Staende skruvad
(utom ST 300)

professionalLINE

Tänd strålkastaren med brytaren (A) på baksidan.

Genom att trycka fler ganger pa brytaren reduceras lusstyrkan fran 100% ; forst till 50% , sedan till 25% och sedan stangs den av.

Ju lagre varde man staller in Ijusstyrkan pa, desto langre lyser lampan.

Omsamma brytarlage ar instalt langre an 5 sekunder, koplar man alltid om till "av"-laget om man trycker en gang till.

Om natadaptern ansluts medan stralkastaren ar tand, sa blinkar stralkastaren 3 ganger och vaxlar sedan automatiskt till natdrift med 100% Ijusstyrka.

DRIV HYBRIDSTRÄLKASTAREN MED STROM FRAN ELNÄTET

Hybridstrålkastaren ansluts till elnätet via natadaptern (E), laddningskabeln (D) och laddningsutttaget (B).

A

(A) Brytare
(B) Laddningsutttag
(C) Batteriniva-, status- och laddningsindikering
(D) Laddningskabeln
(E) Natadaptern

När du trycker på brytaren tänds strålkastaren.

Vid strömavbrott eller om natadaptern dras ut ur eluttaget blinkar strålkastaren 3 gänger och växlar sedan automatiskt till batteridrift med 100% Ijusstyrka.

När hybridstrålkastaren ar ansluten till elnätet laddas batteriet. Laddningsindikeringen blinkar.

Strålkastaren kan vara tänd samtidigt.

Batteriet laddas som snabbast om strålkastaren ar avständ.

BATTERINIVÄINDIKERING

Visar den aktuella batteriniv'an och därmed även hur mycket energia som finns kvar.

När man aktiverar strålkastaren visas automatiskt batteriniväindikeringen (C).

Medan batteriet laddas visar batteriniväindikeringen (C) laddningsstatusen.

När alla 4 LED-lamporna lyser ar batteriet fulladdat.

När batteriet nastan ar tomt blinkar strålkastaren 5 gänger samtidigt som batteriniväindikeringen (C) blinkar konstant. Sedan fortssätter strålkastaren att lya i ungefär 10 minutes till, innan djupurladdningsskyddet stänger av lampan. På sätt fär man tillräckligt med tid for att avsluta(arbetet.

LADDA UPP BATTERIET

1. För att batteriet ska fungera optimalt rekommenderar vi att man later batteriet laddas ur helt och hallet forsta gangen det anvands och att man sedan laddar upp det igen tills det ar fulladdat.
2. Laddningsuttaget (B) sitter under ett skyddslock pa sidan av stralkastaren.
3. Med hjälp av batteriniváindikeringen (se beskrivningen oven) kan batteriets laddningsniva avljas.
4. Vid langre inaktivitet ska batteriet laddas upp ungefär var tredje manad for att dess livslängd ska kunnar garanteras.
5. After laddningen maste skyddslocket till laddningsuttaget sattas tillbaka.

KABELFÖRVARING

Ett spär runtom strålkastaren gör att kabeln kan viras upp För transport och förvaring.

STATIVTILLBEHÖR SOM TILLVAL

1170310 Stativ ST 300
1170610020 Stativ ST 250
9171991100 Stativ TS 300
1172640059 Tvärstycke CB 70

SÄKERHETSANVISNINGAR

1. Kontrollera innan varje användning att strålkastaren och natanslutningsledningen inte År skadade.

Använd aldrig strålkastaren om den har nagra skador.

Observera! En skadad strålkastare eller en skadad natanslutningsledning medfor livsfara på grund av elektriska stötar!

1. Omenna apparats nataanslutningsledning skadas sk den bytas av en yrkesman for att undvika faror.
2. Strålkastaren mæste jordas korrekt.
3. Strålkastaren fär inte användas utan att alla tätningsringar sats dit korrekt!
4. LED-strålkastare ar extrem Ijusstarka. Titta aldrig in direkt i Ijuset.

professionalLINE

1. En Förstörd skyddskapa skall bytas ut mot en original-skyddskapa fran Brennenstuhl innan strålkastaren fortssätter att användas.

1. Sakerställ att strålkastaren stär stabilt och sækert. Se till att inga kablar kläms eller skadas på annat sätt.

1. Häll barn borta frän strålkastaren. Barn kan inte bedöma riskerna med elektrisk strom.
2. Om strålkastaren används medan den laddas kan den inte användas "for kravande driftförhällanden", eftersom natadaptern inte ar dimensionerad "for kravande driftförhällanden".

KONFORMITET

Konformiteten forvaras hos tillverkaren.

UNDERHÄLL

Lampans Ijuskalla ar inte utbytbar. När Ijuskallan har natt sin livslängd, byt ut hela lampan.

RENGÖRING

Använd inga losningsmedel, fratande rengöringsmedel eller liknande. För rengöringen använder du bara en torr eller lätt fuktadduk.

AVFALLSHANTERING

Kassera elektriska apparater på att miljovanligt satt! Elektriska apparater hör inte till hushållsavfall! Enligt EU-direktiv 2012/19 / EU om avfall av elektrisk och elektronisk utrustning, mäste elektriska apparater samlas separat och atervinnas på att miljovanligt satt. Möljigheter att avfallschantera den uttjänta apparaten kan kommunalföralvaltungen informera om.

Vid felaktig bortskaffning av batterier erer ackumulatorer skadar man miljon! Batterier hör inte hemma i hushållsavfallet. De kan utsöndra giftiga tungmetaller och underkastas specialavfallschantering. Uttjänta batterier och ackumulatorer maste lämnas på kommunens insamlingsstallen.

ADRESSEN

För mer information rekommender vi området Service/FAQ:s på vår webblats www.brennenstuhl.com.
