BRUKSANVISNING professionalLINE LB 5000 BRENNENSTUHL

Denna SMD-LED-strålkastaren är avsedd för den platsföränderliga belysningen av omgivningar inom- och utomhus.

SÄKERHETSHÄNVISNINGAR

• Läs bruksanvisningen noggrant före användningen och förvara den.
• Kontrollera strålkastaren och nätanslutningsledningen avseende skador före varje användning. Använd aldrig strålkastaren om du ser skador. Kontakta i sådant fall en elektriker eller tillverkarens angivna serviceadressen.

kta! En skadad strålkastare eller en skadad nätverksanslutning betyder livsfara genom elstötar!

- En förstörd skyddsövertäckning måste före vidare användning av strålkastaren bytas ut mot en original brennenstuhl®-skyddsövertäckning.

• Koppla bort strålkastaren från strömnätet innan apparaten öppnas. Livsfara genom elstötar!
• Använd inte arbetsstrålkastaren i en explosiv omgivning i vilken det befinner sig brännbara vätskor, gaser eller damm. Livsfara!
• Strålkastaren är skyddad mot stänkvatten (IPx4). Doppa inte ner strålkastaren eller enstaka komponenter i vatten eller andra vätskor. Fara genom elstötar!
• Säkerställ att strålkastaren står säkert och stabilt. Beakta att kabeln inte är klämd eller skadad på annat sätt.
• Koppla aldrig flera strålkastare efter varandra. Livsfara genom överhettning!
• Håll barn borta från arbetsstrålkastare. Barn kan inte uppskatta risken genom den elektriska strömmen.
• Titta inte direkt in i ljuset för att undvika att bländas.

professionalLINE

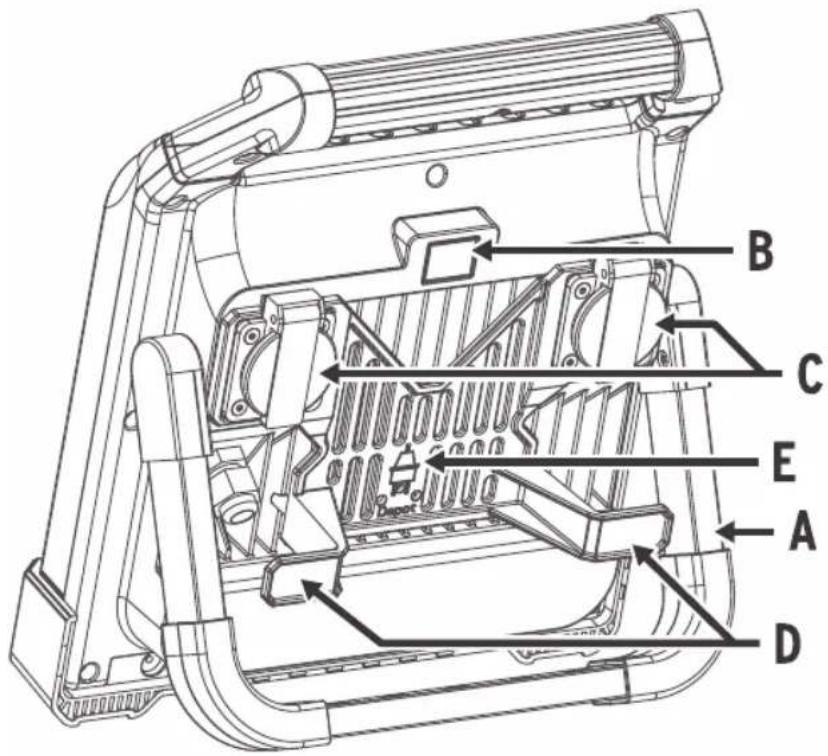

AVBILDADE KOMPONENTER

B C E A D

A Vikbygel
B Brytare till/från
C Utttag
D Kabelhållare

(kan avvika från bilden beroende på modell)

E Kontaktgarage

MANÖVRERING

Ställa upp och koppla på strålkastaren

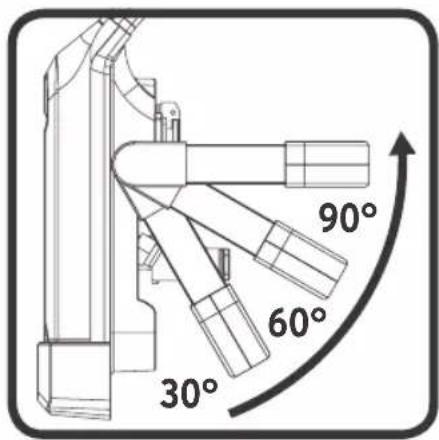

Ställ upp strålkastaren på en torr, jämn yta. Använd endast strålkastaren med utfälld bygel Ⓐ. Med den i flera steg justerbara bygeln Ⓐ kan strålkastaren ställas upp med olika lutningsvinklar.

Montera strålkastaren på ett stativ

Strålkastaren kan med hjälp av hålen vid bygeln A även monteras på ett lämpligt stativ (fästmaterialet är inte en del av leveransomfånget). Beakta att stativet står stadigt och att strålkastaren är fast monterad.

30° 60° 90°

Till-/frånkoppling av strålkastaren

Tryck på brytaren B för att koppla på strålkastaren. Tryck åter på brytaren B för att koppla från. På strålkastarens baksida finns det två uttag med vars hjälp den även kan användas som strömfördelare. Uttagen är även funktionsdugliga när ljuset är frånkopplat.

Kabelhållare och kontaktgarage

Strålkastaren är utrustad med en kabelhållare Ⓓ som kan uppta nätkabeln under transport eller förvaring. Kontakten kan då fixeras i kontaktgaraget E.

UNDERHÅLL OCH RENGÖRING

Strålkastaren är underhållsfri.

LED-ljuskällan kan inte bytas ut. Om nödvändigt måste hela strålkastaren bytas ut.

Öppna aldrig strålkastaren när nätkontakten är instoppad. Livsfara genom elstötar!

Koppla från strålkastaren före rengöring och dra ut nätkontakten. Rengör strålkastaren regelbundet med en torr, luddfri trasa. För att avlägsna svår smuts kan en lätt fuktig trasa användas. Använd inga lösningsmedel, frätande rengöringsmedel eller dyl.

TEKNISKA DATA

Typbeteckning	5001 LB 5002 LB 8000/LB 8001 LB 8002
LED:er	0 x SMD 160 x SMD
Effekt
Nominell spänning	220 - 250 V AC50/60 Hz	220 - 250 V AC50/60 Hz	220 - 250 V AC50/60 Hz	220 - 250 V AC50/60 Hz
Effekt	0,95	0,95	0,95	0,95
Nätström	0,20 - 0,25 A	0,20 - 0,25 A	0,35 - 0,40 A	0,35 - 0,40 A
Kapslingsklass	IP 54	IP 54	IP 54	IP 54
Skyddsklass	I	I	I	I
Anslutningsledning	5m H07RN-F 3G1.5	5m H07RN-F 3G1.5	5m H07RN-F 3G1.5	5m H07RN-F 3G1.5
Belastbarhet uttag	max. 3600 Wmax. 16 A	max. 2200 Wmax. 10 A	max. 3600 Wmax. 16 A	max. 2200 Wmax. 10 A
Temperaturområde drift	-15°C ... +40°C	-15°C ... +40°C	-15°C ... +40°C	-15°C ... +40°C
Mått	25 x 33 x 15 cm	25 x 33 x 15 cm	31 x 38 x 15 cm	31 x 38 x 15 cm
Vikt	3,8 kg	3,8 kg	4,5 kg	4,5 kg
max. projicerad yta	0,09 m2	0,09 m2	0,11 m2	0,11 m2

BORTSKAFFANDE

Kasta aldrig elektriskt avfall i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess omsättning till nationell lag måste förbrukade elapparater samlas in separat och återvinnas miljövänligt. Möjligheterna som finns för att bortskaffa den använda apparaten får du hos din kommun- eller stadsförvaltning.

TILLVERKARE

För mer information rekommenderar vi området Service/FAQ:s på vår webbplats www.brennenstuhl.com.

www.professionalline.com
