professionalLINE LB 5000 - Projecteur LED BRENNENSTUHL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED portable
Marque	Brennenstuhl
Modele	professionalLINE LB 5000
Utilisation prevue	Interieur et exterieur
Source lumineuse	LED SMD (160 LED)
Angle d'inclinaison reglable	30°, 60°, 90°
Prises de courant integrees	2 prises, charge max. 3600 W / 16 A
Alimentation electrique	220-250 V AC, 50/60 Hz
Courant nominal	0,20-0,25 A
Facteur de puissance	0,95
Indice de protection	IP54 (protege contre les projections d'eau)
Classe de protection	I
Cable d'alimentation	5 m, H07RN-F 3G1.5
Dimensions (L x H x P)	25 x 33 x 15 cm
Poids	3,8 kg
Temperature de fonctionnement	-25°C a +40°C
Surface de projection maximale	0,09 m²
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Securite	Ne pas regarder directement la lumiere ; debrancher avant nettoyage
Pieces detachees et reparabilite	Source LED non remplacable ; projecteur a remplacer en cas de defaut
Informations generales	Fabricant : Brennenstuhl, 4 rue de Bruxelles, F-67170 Bernolsheim

FOIRE AUX QUESTIONS - professionalLINE LB 5000 BRENNENSTUHL

Puis-je utiliser le projecteur sous la pluie ?

Oui, le projecteur a un indice de protection IP54, ce qui signifie qu'il est protege contre les projections d'eau. Il est adapte a une utilisation en exterieur, mais ne doit pas etre immerge.

Comment monter le projecteur sur un trepied ?

Utilisez les trous prevus sur l'anse de maintien (A) pour le fixer sur un trepied adapte (materiel de fixation non fourni). Assurez-vous de la stabilite du trepied et de la fixation.

Puis-je brancher d'autres appareils sur les prises du projecteur ?

Oui, le projecteur dispose de deux prises a l'arriere. La charge maximale est de 3600 W (16 A) pour le modele LB 5000. Ces prises fonctionnent meme lorsque le projecteur est eteint.

Comment nettoyer le projecteur ?

Eteignez le projecteur et debranchez-le. Nettoyez-le avec un chiffon sec et non pelucheux. Pour les taches tenaces, utilisez un chiffon legerement humide. N'utilisez ni solvant, ni detergent, ni solution caustique.

Que faire si le projecteur ne s'allume pas ?

Verifiez que le cordon d'alimentation est correctement branche et que l'interrupteur (B) est en position marche. Si le probleme persiste, contactez un professionnel agree ou l'assistance technique du fabricant.

Puis-je remplacer les LED ?

Non, la source de lumiere LED ne peut pas etre remplacee. Si le projecteur est defectueux, il doit etre remplace entierement.

Le projecteur est-il dimmable ?

Non, le projecteur n'est pas dimmable. Il s'allume et s'eteint via l'interrupteur marche/arret.

Quelle est la temperature de fonctionnement du projecteur ?

Le projecteur peut fonctionner dans une plage de temperature de -25°C a +40°C.

Puis-je utiliser des rallonges ?

Oui, vous pouvez utiliser une rallonge adaptee, mais assurez-vous qu'elle est en bon etat et qu'elle supporte la puissance du projecteur. Ne branchez jamais plusieurs projecteurs en serie.

Que faire en cas de dommage du panneau de protection ?

Si le panneau de protection est endommage, remplacez-le par une piece de rechange d'origine Brennenstuhl avant d'utiliser le projecteur.

MODE D'EMPLOI professionalLINE LB 5000 BRENNENSTUHL

4 rue de Bruxelles · F-67170 Bernolsheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

4 rue de Bruxelles · F-67170 Bernolsheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

Mode d'emploie Projecteur LED SMD

LB 5000 / 5001 / 5002 + LB 8000 / 8001 / 8002

UTILISATION PREVUE

Ce projecteur LED SMDest portable et destiné à une utilisation en intérieur comme en extérieur.

CONSIGNES DE SÉCURITÉ

• Lisez attentivement la notice d'utilisation avant d'utiliser le produit et conservez-la pour référence ultérieure.
• Avant chaque utilisation, vérifiez que le projecteur et le cordon d'alimentation ne présentent aucun dommage. N'utilisez pas le projecteur si vous constatez un quelconque dommage. Dans ce cas, Contactez un professionnel agréé ou l'assistance technique du fabricant.

Attention ! Un projecteur ou un cordon d'alimentation endommagés peuvent la mort par électrocution !

- Si le panneau de protection est endommagé, le remplacer par une pièce de rechange brennenstuhl® d'origine avant d'utiliser le projecteur.

• Débranchez le projecteur du secteur avant de l'ouvrir. Danger de mort par électrocution !
• N'utilisez pas le projecteur dans un environnement présentant des risques d'explosions, notamment dans lequel se trouvent des liquides, gaz ou poussières inflammables. Danger de mort !
• Le projecteur est protégé contre les projections d'eau (IPx4). Ne plongez jamais le projecteur ou ses composants dans l'eau ou tout autre liquide. Risques d'électrocution !
• Assurez-vous que le projecteur est posé sur une base stable et sûre. Veillez à ce que le cordon ne soit pas écrasé ou endommagé d'une quelconque manière.
• Ne branchez jamais des projecteurs en série. Danger de mort par surchauffe!
• Tenez les enfants éloignés du projecteur. Les enfants ne mesurent pas le risque présenté par le courant électrique.
• Ne regardez pas directement dans la lumière pour éviter tout risque d'aveuglement

brennenstuhl®

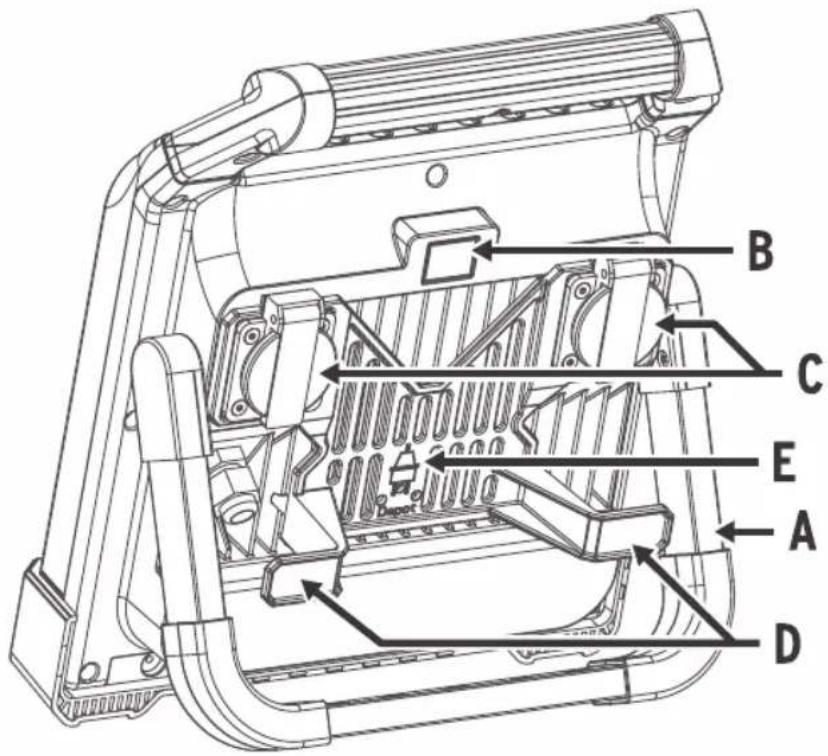

COMPOSANTS ILLUSTRÉS

A Anse de maintien rabattable
B Interrupteur marche/arrêt
C Prises
D Support de de câble (peut différer de l'illustration selon le modèle)
E Emplacement pour la fiche

UTILISATION

Mettre le projecteur et l'allumer

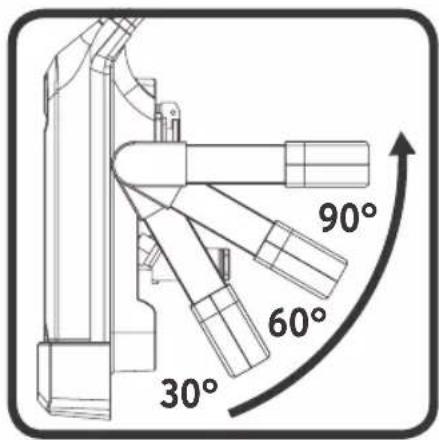

Placez le projecteur sur une surface sèche et plane. Utilisez le projecteur uniquement lorsque l'anse de maintien est dépliée Ⓐ. Les différentes positions de l'anse de maintien réglable Ⓐ permettent de modifier l'angle d'inclinaison du projecteur.

Monter le projecteur sur un trépied

À l'aide des trous sur l'anse de maintien prévus à cet effet, Ⓐ le projecteur peut être monté sur un trépied adapté (matériel de fixation non fourni). Dans ce cas, contrôler la stabilité du trépied et la fixation du projecteur.

30° 60° 90°

Mise en marche/arrêt du projecteur

Appuyez sur l'interrupteur B pour mettre le projecteur en marche. Pour arrêter le projecteur, appuyez à nouveau sur l'interrupteur B. Le projecteur dispose de deux prises situées à l'arrière permettant de l'utiliser comme source de courant. Les prises fonctionnent même lorsque le projecteur est éteint.

Support de câble et patte de fixation

Le projecteur est équipé d'un support de câble Ⓓ qui permet de ranger le cordon d'alimentation lors du transport ou du stockage. La fiche peut être fixée dans sa patte de fixation Ⓔ.

professionalLINE

MAINTENANCE ET NETTOYAGE

Le projecteur ne nécessite aucune maintenance.

La source de lumière LED ne peut pas être remplacée. Si nécessaire, le projecteur est remplacé.

N'ouvrez jamais le projecteur si la fiche d'alimentation est raccordée à une prise secteur.

Danger de mort par électrocution!

Avant le nettoyage, éteignez le projecteur et débranchez-le. Nettoyez le projecteur régulièrement à l'aide d'un chiffon sec et non pelucheux. Pour retirer les taches tenaces, vous pouvez utiliser un chiffon légèrement humidifié. N'utilisez pas de solvant, de détergent ni de solution caustique du même type.

CARACTÉRISTIQUES TECHNIQUES

Désignation	001 LB 5002 LB 8000	0/LB 8001 LB 8002
LED	SMD 160 x SMD
Puissance	0 W
Tension nominale	V AC50/60 Hz	220 - 250 V AC50/60 Hz	220 - 250 V AC50/60 Hz	220 - 250 V AC50/60 Hz
Facteur de puissance	0,95	0,95	0,95	0,95
Puissance	0,20 - 0,25 A	0,20 - 0,25 A	0,35 - 0,40 A	0,35 - 0,40 A
Indice de protection	IP 54	IP 54	IP 54	IP 54
Classe de protection	I	I	I	I
Câble	5m H07RN-F 3G1.5	5m H07RN-F 3G1.5	5m H07RN-F 3G1.5	5m H07RN-F 3G1.5
Charge admise des prises	max. 3600 Wmax. 16 A	max. 2200 Wmax. 10 A	max. 3600 Wmax. 16 A	max. 2200 Wmax. 10 A
Plage de températures en fonctionnement	-25°C ... +40°C	-25°C ... +40°C	-25°C ... +40°C	-25°C ... +40°C
Dimensions	25 x 33 x 15 cm	25 x 33 x 15 cm	31 x 38 x 15 cm	31 x 38 x 15 cm
Poids	3,8 kg	3,8 kg	4,5 kg	4,5 kg
Surface de projection maximale	0,09 m^2	0,09 m^2	0,11 m^2	0,11 m^2

MISE AU REBUT

Ne jetez pas les appareils électriques avec les ordures ménagères ! Selon la directive européenne 2012/19/CE relative aux appareils électriques et électroniques usagés et sa transposition dans le droit national, les appareils électriques doivent être collectés séparément et recyclés de manière respectueuse de l'environnement. Des renseignements sur les possibilités de mise au rebut de l'appareil usagé sont disponibles auprès de votre commune ou municipalité.

FABRICANT

4 rue de Bruxelles · F-67170 Bernolsheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

Pour plus d'informations, nous vous recommandons de consulter la rubrique Service/FAQ de notre site Web www.brennenstuhl.com
