INSTRUKCJA OBSŁUGI professionalLINE LB 5000 BRENNENSTUHL

UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM

Ten promiennik SMD-LED przeznaczony jest do przenośnego oświetlania pomieszczeń wewnętrznych i obszarów zewnętrznych.

WSKAZÓWKI BEZPIECZEŃSTWA

• Przed użyciem należy uważnie przeczytać instrukcję obsługi i zachować ją na przyszłość.
• Przed każdym użyciem promiennik i przewód zasilający należy skontrolować pod kątem ewentualnych uszkodzeń. W razie stwierdzenia jakichkolwiek uszkodzeń nie wolno używać promiennika. W tym przypadku należy zwrócić się do specjalisty elektryka lub pod podany adres punktu serwisowego producenta.

Ostrożnie! Uszkodzony promiennik lub przewód zasilający oznaczają zagrożenie życia na skutek porażenia prądowego!

- Uszkodzoną pokrywę ochronną należy wymienić przed dalszym użytkowaniem promiennika na oryginalną obudowę ochronną firmy brennenstuhl®.

• Przed otwarciem urządzenia należy bezwzględnie odłączyć promiennik od sieci prądowej. Zagrożenie życia na skutek porażenia prądowego!
• Promiennika roboczego nie wolno używać w obszarach narażonych na wybuchy, w których znajdują się palne ciecze, gazy lub pyły. Zagrożenie życia!
• Promiennik chroniony jest przed wodą rozpryskową (IPx4). Promiennika lub poszczególnych komponentów nie wolno zanurzać w wodzie lub w innych cieczach. Niebezpieczeństwo wybuchu lub pożaru!
• Upewnić się, czy promiennik jest bezpiecznie i stabilnie ustawiony. Zwracać uwagę, aby nie przygnieść lub w inny sposób nie uszkodzić kabla zasilającego.
• Nie łączyć szeregowo kilku promienników. Zagrożenie życia na skutek przegrzania!
• Promiennik winien być w miejscu niedostępnym dla dzieci. Dzieci nie mogą ocenić zagrożeń spowodowanych działaniem prądu elektrycznego.
• Aby uniknąć oślepienia nie należy patrzyć bezpośrednio na światło.

brennenstuhl®

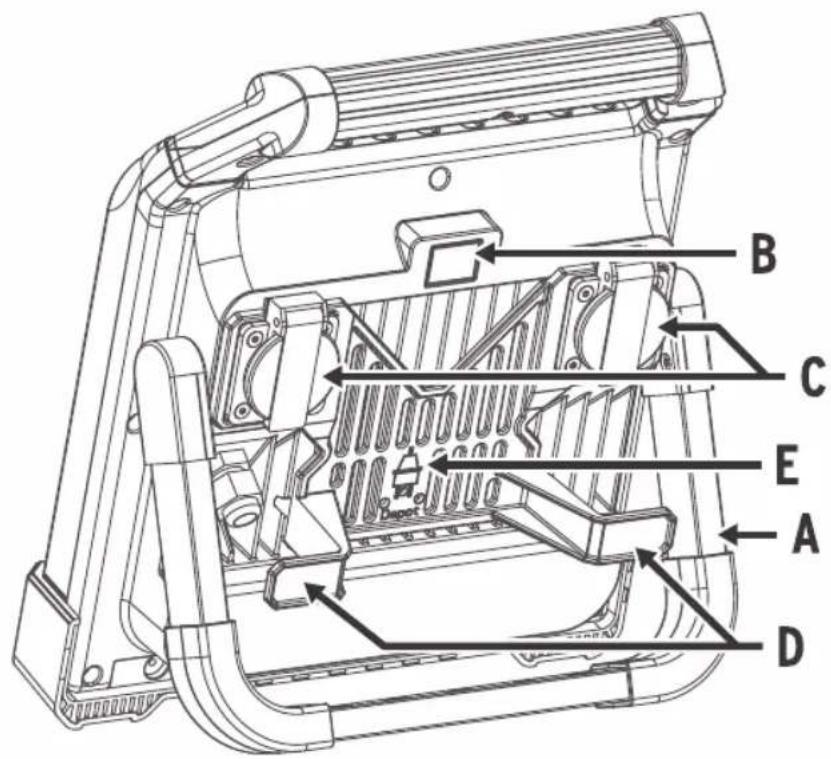

PRZEDSTAWIONE KOMPONENTY

A Pałąk składany
B Przycisk włącznika/wyłącznika
C Gniazdka
D Uchwyt kabla

(w zależności od modelu może się różnic od przedstawionego na rysunku)

E Wnęka na wtyczkę

OBSŁUGA

Ustawianie i włączanie promiennika

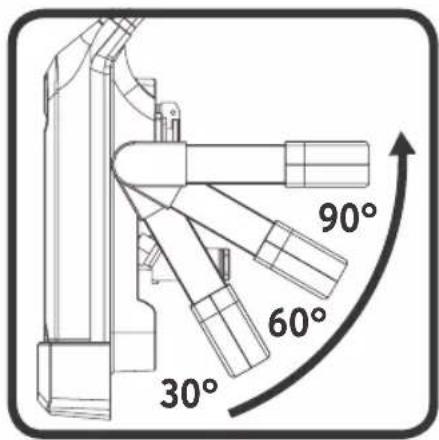

Ustawić promiennik na suchej, równej powierzchni. Promiennika należy używać tylko z rozłożonym pałąkiem Ⓐ. Za pomocą wielostopniowo przestawianego pałąka Ⓐ można uzyskiwać różne kąty nachylenia promiennika.

Montowanie promiennika na statywie

Za pomocą otworów na pałąku A promiennik można zamontować na odpowiednim statywie (elementy mocujące nie należą do zakresu dostawy!). Przy czym należy bezwzględnie zwracać uwagę na wystarczającą stateczność statywu i należyty montaż promiennika.

30° 60° 90°

Włączanie i wyłączanie promiennika

Celem włączenia promiennika należy nacisnąć przycisk B. Celem wyłączenia nacisnąć jeszcze raz przycisk B. Na stronie tylnej promiennika znajdują się 2 gniazdka, dzięki czemu może on służyć jako rozgałęźnik prądu. Gniazdka znajdują się pod prądem również przy wyłączonym świetle.

Uchwyt kabla i wnęka na wtyczkę

Promiennik wyposażony jest w uchwyt kabla, do którego można włożyć kabel zasilający podczas transportu lub przechowywania promiennika. Przy czym wtyczkę można zamocować we wnęce do wtyczki.

www.professionalline.com

professionalLINE

KONSERWACJA I CZYSZCZENIE

Promiennik nie wymaga serwisowania.

Źródła światłą LED nie można wymieniać. W razie potrzeby należy wymienić cały promiennik.

Nie należy nigdy otwierać promiennika przy włączonej wtyczce sieciowej. Zagrożenie życia na skutek porażenia prądowego!

Przed przystąpieniem do czyszczenia należy wyłączyć promiennik i wyjąć wtyczkę z gniazdka sieciowego. Promiennik należy regularnie czyścić suchą ściereczką niepozostawiającą fuzli. Do usuwania trudno usuwalnych zabrudzeń można użyć lekko zwilżonej ściereczki. Nie wolno używać żadnych rozpuszczalników, żrácych środków czyszczących i tym podobnych.

DANE TECHNICZNE

Oznaczenie typu	01 LB 5002 LB 8000/LB	8001 LB 8002
Żarówki LED	160 x SMD 160 x SMD
Moc
Napięcie znamionowe	V AC50/60 Hz	220 - 250 V AC50/60 Hz	220 - 250 V AC50/60 Hz	220 - 250 V AC50/60 Hz
Współczynnik mocy	0,95	0,95	0,95	0,95
Prąd zasilania	0,20 - 0,25 A	0,20 - 0,25 A	0,35 - 0,40 A	0,35 - 0,40 A
Rodzaj ochrony	IP 54
Klasa ochrony	I	I	I	I
Przewód zasilający	5m H07RN-F 3G1.5	5m H07RN-F 3G1.5	5m H07RN-F 3G1.5	5m H07RN-F 3G1.5
Obciążenie gniazdek	max. 3600 Wmax. 16 A	max. 2200 Wmax. 10 A	max. 3600 Wmax. 16 A	max. 2200 Wmax. 10 A
Zakres temperatury do pracy	-15°C ... +40°C	-15°C ... +40°C	-15°C ... +40°C	-15°C ... +40°C
Wymiary	25 x 33 x 15 cm	25 x 33 x 15 cm	31 x 38 x 15 cm	31 x 38 x 15 cm
Cieżar	3,8 kg	3,8 kg	4,5 kg	4,5 kg
maks. zajmowana powierzchnia	0,09 m^2	0,09 m^2	0,11 m^2	0,11 m^2

UTYLIZACJA

Nie wyrzucać urządzeń elektrycznych do śmieci komunalnych!

Zgodnie z europejską dyrektywą 2012/19/WE dotyczącą zużytych urządzeń elektrycznych i elektronicznych i zharmonizowanych przepisów krajowych zużyte urządzenia elektryczne muszą być zbierane osobno i przekazywane do ponownego wykorzystania surowców wtórnych w sposób przyjazny dla środowiska. Informacje o możliwościach utylizacji zużytych urządzeń można uzyskać w zarządzie miasta lub gminy.

PRODUCENT

Odnośnie dalszych informacji należy kontaktować się z działem serwisu / FAQ's na naszej stronie internetowej www.brennenstuhl.com.
