MANUALE UTENTE professionalLINE LB 5000 BRENNENSTUHL

Istruzioni per l'uso

Riflettore SMD-LED

Bruksanvisning

SMD-LED-strålkastare

Instrukcja obsługi

Promiennik LED SMD

LB 5000 · LB 5001 · LB 5002 (50W)

LB 8000 · LB 8001 · LB 8002 (80W)

brennenstuhl®

professionalLINE

Istruzioni per l'uso

Riflettore SMD-LED

LB 5000 / 5001 / 5002 + LB 8000 / 8001 / 8002

DESTINAZIONE D'USO

Questo riflettore SMD-LED è ideato per illuminare ambienti interni ed esterni soggetti a variazione e soddisfa.

PRECAUZIONI DA SEGUIRE PER LA SICUREZZA

• Prima di usare l'apparecchio, leggere attentamente le istruzioni per l'uso e conservarle accuratamente.
• Prima di ogni uso, controllare se il riflettore o il cavo di connessione è danneggiato. Non usare mai il riflettore, se si rileva qualsiasi danno in esso. Rivolgersi in questo caso ad un elettricista o alla sede di servizio clienti indicata dal produttore

Cautela! Un riflettore danneggiato o un cavo di connessione danneggiato

sono causare pericolo di morte per scosse elettriche!

- Una copertura protettiva danneggiata deve essere sostituita da una copertura originale brennenstuhl® prima di continuare ad usare l'apparecchio.

• Prima di aprire l'apparecchio, staccare il riflettore dalla rete di corrente. Pericolo di morte per scosse elettriche!
• Non usare il riflettore da officina in ambienti a rischio esplosione, dove si trovano liquidi, gas o polveri infiammabili. Pericolo di morte!
• Il riflettore è a prova di spruzzi d'acqua (IPx4). Non immergere mai il riflettore o i singoli componenti in acqua o in altri liquidi. Pericolo di morte per scosse elettriche!
• Assicurarsi che il riflettore abbia uno stato sicuro e stabile. Accertarsi che il cavo non sia schiacciato o in altro modo danneggiato.
  • Non accendere mai più riflettori uno dopo l'altro. Pericolo di morte causato dal surriscaldamento!
• Tenere il riflettore da officina lontano dalla portata dei bambini. I bambini non possono valutare i rischi da corrente elettrica.
• Per evitare abbagliamenti, non guardare direttamente nella luce.

brennenstuhl®

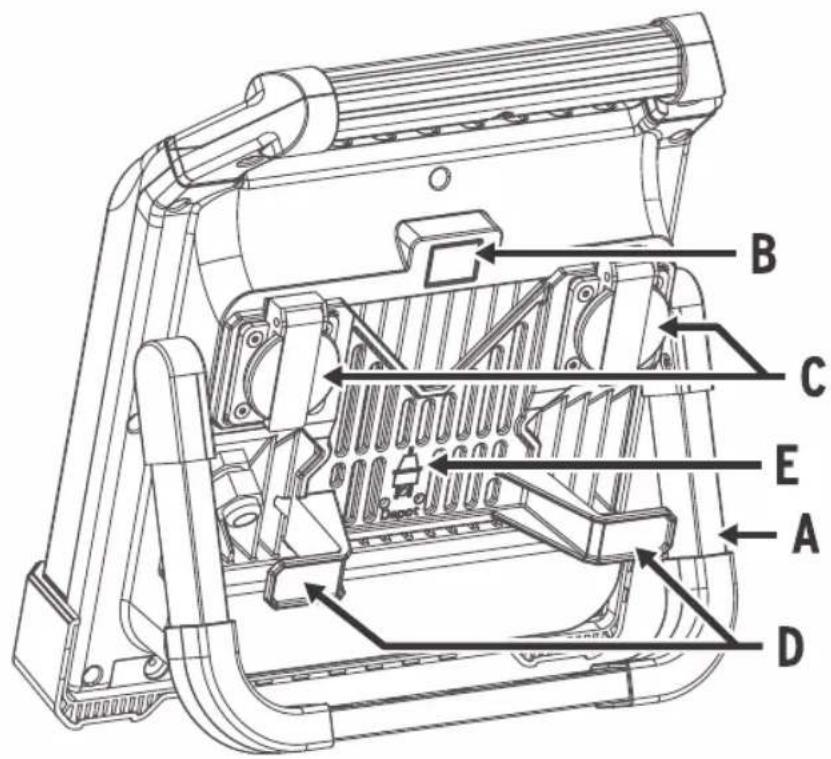

COMPONENTI RAFFIGURATI

A Arco pieghevole
B Tasto ON/OFF
C Prese di corrente
D Supporto per il cavo

(in base al modello, può divergere dalla figura rappresentata)

E Ripostiglio per spina

COMANDO

Posizionare il riflettore ed accenderlo

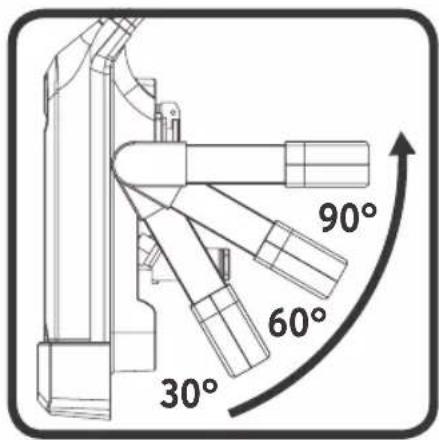

Posizionare il riflettore su una superficie asciutta e piana. Usare il riflettore solo con l'arco aperto A. Con l'arco regolabile su più livelli A è possibile realizzare diversi angoli di inclinazione per il riflettore.

Montare il riflettore su un treppiedi

Servendosi dei fori sull'arco, il riflettore può essere montato anche su un treppiedi adatto (materiale di fissaggio non compreso nella confezione!). Accertarsi assolutamente che il treppiedi sia sufficientemente fisso ed il riflettore sia montato fisso.

30° 60° 90°

Accensione/spegnimento del riflettore

Per accendere il riflettore, premere il tasto B. Per spegnere, premere di nuovo il tasto B. Sul retro del riflettore vi sono 2 prese di corrente, che si possono usare anche come distributori di corrente. Le prese di corrente possono funzionare anche a luce spenta.

Supporto per il cavo e ripostiglio per spina

Il riflettore è dotato di un supporto per il cavo D, che può accogliere il cavo di rete per il trasporto o lo stoccaggio. La spina è fissabile poi all'apposito ripostiglio E.

www.professionalline.com

professionalLINE

MANUTENZIONE E PULIZIA

Il riflettore non necessita di manutenzione.

La fonte luminosa a LED non è sostituibile Se necessario, deve essere sostituito l'intero riflettore.

Non aprire mai il riflettore, se la spina di corrente è inserita. Pericolo di morte per scosse elettriche!

Prima di pulire, staccare la spina di connessione alla rete. Pulire il riflettore

periodicamente con un panno asciutto e che non lasci pelucchi. Per rimuovere lo sporco più intenso, si può utilizzare un panno leggermente umido. Non usare solventi, né detergenti corrosivi o simili.

SCHEDA TECNICA

Tipo	5002 LB 8000/LB 8001 LB 8002
LED	SMD 160 x SMD
Potenza	W
Tensione nominale	0 V AC50/60 Hz	220 - 250 V AC50/60 Hz	220 - 250 V AC50/60 Hz	220 - 250 V AC50/60 Hz
Fattore di potenza	0,95	0,95	0,95	0,95
Corrente	0,20 - 0,25 A	0,20 - 0,25 A	0,35 - 0,40 A	0,35 - 0,40 A
Tipo di protezione	IP 54	IP 54	IP 54	IP 54
Classe di protezione	I	I	I	I
Cavo di connessione	5m H07RN-F 3G1.5	5m H07RN-F 3G1.5	5m H07RN-F 3G1.5	5m H07RN-F 3G1.5
ResistenzaPrese di corrente	max. 3600 Wmax. 16 A	max. 2200 Wmax. 10 A	max. 3600 Wmax. 16 A	max. 2200 Wmax. 10 A
Range di temperatura in esercizio	-25°C ... +40°C	-25°C ... +40°C	-25°C ... +40°C	-25°C ... +40°C
Dimensioni	25 x 33 x 15 cm	25 x 33 x 15 cm	31 x 38 x 15 cm	31 x 38 x 15 cm
Peso	3,8 kg	3,8 kg	4,5 kg	4,5 kg
Massima superficie proiettata	0,09 m^2	0,09 m^2	0,11 m^2	0,11 m^2

SMALTIMENTO

Non gettare gli apparecchi elettrici tra i rifiuti domestici!

In fase alla Direttiva Europea 2012/19/CE sugli apparecchi elettrici ed elettronici usati e l'applicazione nelle normative nazionali, gli apparecchi elettrici usati devono essere raccolti separatamente e condotti in uno smaltimento di rifiuti nel rispetto dell'ambiente. Le possibilità relative allo smaltimento degli apparecchi usati sono riferibili presso l'amministrazione comunale e cittadina.

PRODUTTORE

Per maggiori informazioni, visitare l'area Servizio clienti /FAQ della nostra homepage www.brennenstuhl.com
