023620 ORUM.qxp_023620 BA_ORUM 08.07.20 14:18 Seite 1023620 ORUM.qxp_023620 BA_ORUM 08.07.20 14:18 Seite 2Bedienungsanleitung Mobiler 360° LED Strahler ORUM 4000 M / 4000 MH (Hybrid) / 8000 M / 8001 M ACHTUNG Lesen Sie vor Gebrauch des Strahlers diese Gebrauchsanweisung bitte aufmerksam durch und bewahren Sie sie anschließend gut auf! TECHNISCHE DATEN 4000 M / 8000 M / 8001 M 4000 MH (Hybrid) Schutzklasse: I Schutzklasse: III Schutzart: IP 54, IK 08 Schutzart: IP 65, IK 10 Nennspannung: 220-240 V~ 50/60 Hz Netzteil Eingang: 100-240 V~ 50/60 Hz, Schuko Schalter: professioneller Schalter Netzteil Ausgang: 12 V/3,5 A Anschlussleitung: H07RN-F 3G1,5 mm

Netzteil Anschlusskabel: 5 m, H05RN-F 2x1,0 mm

Steckdose: 220-240 V~; max. 3000 W abnehmbar Schalter: professioneller Schalter

Dieser LED-Strahler ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet.Typ ORUM 4000 M ORUM 4000 MH ORUM 8000 M ORUM 8001 MArt.-Nr. 9171400400 9171400401 9171400800 9171401800Netzstecker Schuko Schuko Schuko French Nennleistung / W 50 50 100 100 Strom max. / A 0,4 3,5 0,8 0,8 Leistungsfaktor 0,96 0,96 0,95 0,95 Maße Schutzabdeckung / cm Ø 23,8 x 15,6 Ø 23,8 x 15,6 Ø 23,8 x 15,6 Ø 23,8 x 15,6 Gewicht / kg 2,7 2,95 4,3 4,3 Max. projizierte Fläche / cm

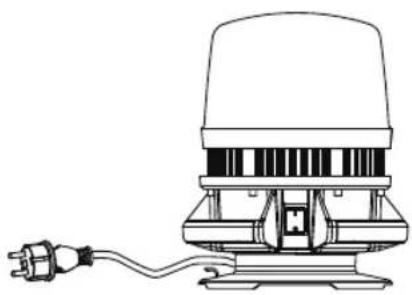

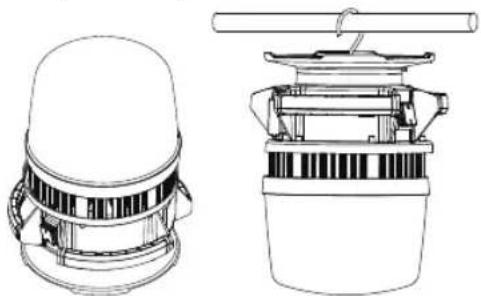

www.professionalline.com 3 023620 ORUM.qxp_023620 BA_ORUM 08.07.20 14:18 Seite 3BEDIENUNGEN Positionieren Sie den Strahler und schalten Sie ihn mit dem Schalter ein. Stehend: Stellen Sie den Strahler auf eine trockene, ebene Fläche. Hängend: Hängen Sie den Strahler an ein geeignetes Rohr.

Im Verbund: Mehrere ORUM zusammenschalten. An der Seite des ORUM 4000 M, 8000 M oder 8001 M Strahlers befindet sich eine Steckdose, mit deren Hilfe er auch als Stromverteiler benutzt werden kann. Die Steckdose ist auch bei ausgeschaltetem Licht funktionsfähig. Auch ein ORUM 4000 MH kann mit einem ORUM 4000 M, 8000 M oder 8001 M zusammengeschaltet werden.

4000 M/8000 M/8001 M 4000 M/8000 M/8001 M 4000 MH Mit Stativ (nicht im Lieferumfang enthalten) Der Strahler kann auch einzeln oder im Doppel auf ein Brennenstuhl Stativ montiert werden. Werden zwei Strahler montiert, wird der Zubehör-Querträger „CB 70 1172640059“ benötigt.

Stehend geschraubt (außer ST 300) www.brennenstuhl.com4 023620 ORUM.qxp_023620 BA_ORUM 08.07.20 14:18 Seite 4Hängend geschraubt Hängend mit Haken BETRIEB DES HYBRID NETZSTRAHLERS MIT AKKU (4000 MH) Zum Einschalten des Strahlers den Schalter (A) hinten betätigen. Durch mehrmaliges Drücken wird die Lichtstärke von 100% auf 50% auf 25% und dann auf „aus“ geschaltet. Je weniger Lichtleistung eingestellt ist, desto länger ist die Leuchtdauer. Ist eine Schalterposition länger als 5 Sekunden unverändert, dann führt ein nochmaliges Drücken immer in den „aus“ Zustand. Wird das Steckernetzteil bei eingeschaltetem Strahler an- und eingesteckt, blinkt der Strahler 3 Mal und schaltet dann automatisch auf Netzbetrieb mit 100% Licht.

BETRIEB DES HYBRID-STRAHLERS MIT NETZSTROM

Über das Steckernetzteil (E) und das Ladekabel (D) wird der Hybrid-Strahler mit der Ladebuchse (B) ans Netz angeschlossen. (A) Schalter (B) Ladebuchse (C) Akku-, Status- und Ladeanzeige (D) Ladekabel (E) Steckernetzteil

Durch Drücken des Einschalters gibt der Strahler Licht ab. Bei Stromausfall oder wenn der Netzstecker gezogen wird, blinkt der Strahler 3 Mal und schaltet dann automatisch auf Akkubetrieb mit 100% Licht. Ist der Hybrid-Strahler ans Netz angeschlossen, wird der Akku geladen. Die Ladeanzeige blinkt. Gleichzeitig kann Licht abgeben werden. Am schnellsten ist der Akku geladen, wenn der Strahler auf „aus“ gestellt ist.

CD BE www.professionalline.com 5 023620 ORUM.qxp_023620 BA_ORUM 08.07.20 14:18 Seite 5AKKU-ZUSTANDSANZEIGE Zeigt den aktuellen Ladestand des Akkus an, also wie viel Energie noch verfügbar ist. Die Akku-Zustandsanzeige (C) erscheint automatisch beim Einschalten des Strahlers. Während des Aufladens des Akkus zeigt die Akku-Zustandsanzeige (C) den Ladezustand an. Leuchten alle 4 LEDs ist der Akku voll aufgeladen. Ist der Akku nahezu leer, blinkt der Strahler 5 Mal auf und die Akku-Zustandsanzeige (C) blinkt dauerhaft. Danach wird der Strahler noch für ca. 10 Minuten weiter leuchten, bevor der Tiefentladeschutz das Licht abschaltet. Somit bleibt noch genügend Zeit um die Arbeit zu beenden.

1. Um eine optimale Funktion zu gewährleisten empfehlen wir, den Akku bei der ersten Benutzung einmal

vollständig zu entladen und wieder voll aufzuladen.

2. Die Ladebuchse (B) befindet sich unter der Verschlusskappe an der Seite des Strahlers.

3. Anhand der Akku-Zustandsanzeige (siehe Beschreibung oben) kann der Ladezustand des Akkus abgelesen

4. Bei längerer Nichtbenutzung den Akku ungefähr alle 3 Monate aufladen, um eine lange Lebensdauer

des Akkus zu gewährleisten.

5. Nach dem Aufladen die Ladebuchse unbedingt wieder mit der Verschlusskappe verschließen.

KABELAUFWICKLUNG Eine umlaufende Nut am Strahler ermöglicht für Transport und Lagerung das Kabel aufzuwickeln.

• 1172640059 Querträger CB 70 SICHERHEITSHINWEISE

1. Überprüfen Sie vor jedem Gebrauch den Strahler und die Netzanschlussleitung auf etwaige Beschädigungen.

Benutzen Sie Ihren Strahler niemals, wenn Sie irgendwelche Beschädigungen feststellen. Vorsicht! Ein beschädigter Strahler oder eine beschädigte Netzanschlussleitung bedeuten Lebensgefahr durch elektrischen Schlag!

2. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine qualifizierte Fachkraft

ersetzt werden, um Gefährdungen zu vermeiden.

3. Der Strahler muss ordnungsgemäß geerdet werden.

4. Der Strahler darf ohne alle ordnungsgemäß angebrachten Dichtungsringe nicht benutzt werden!

5. LED-Strahler sind extrem hell. Bitte niemals direkt in das Licht schauen.

www.brennenstuhl.com6 023620 ORUM.qxp_023620 BA_ORUM 08.07.20 14:18 Seite 66. Eine zerstörte Schutzabdeckung muss vor weiterer Benutzung des Strahlers durch eine original Brennenstuhl Schutzabdeckung ersetzt werden.

7. Stellen Sie sicher, dass der Strahler einen sicheren und stabilen Stand hat. Achten Sie darauf, dass das Kabel

nicht gequetscht oder anderweitig beschädigt wird.

8. Heiße Oberfläche bei ≥ 100 W Versionen.

9. Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den elektrischen Strom nicht

10. Wird der Strahler während des Ladens benutzt, ist “für rauen Betrieb” nicht gegeben, da das Netzteil nicht

“für rauen Betrieb” ausgelegt ist.

KONFORMITÄTSERKLÄRUNG

Die Konformitätserklärung ist beim Hersteller hinterlegt. WARTUNG Die Lichtquelle dieser Leuchte ist nicht ersetzbar. Wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuchte zu ersetzen. REINIGUNG Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch. ENTSORGUNG Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Die unsachgemässe Entsorgung von Batterien und Akkus ist umweltschädlich! Batterien und Akkus gehören nicht in den Hausmull. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermullbehandlung. Geben Sie deshalb verbrauchte Batterien und Akkus bei einer kommunalen Sammelstelle ab. ADRESSEN Hugo Brennenstuhl GmbH & Co. KG H. Brennenstuhl S.A.S. lectra technik ag Seestraße 1 – 3 · D-72074 Tübingen 4 rue de Bruxelles · F-67170 Bernolsheim Blegistrasse 13 · CH-6340 Baar Für weitere Informationen empfehlen wir den Bereich Service / FAQ’s auf unserer Homepage www.brennenstuhl.com www.professionalline.com 7 023620 ORUM.qxp_023620 BA_ORUM 08.07.20 14:18 Seite 7Operating instructions Mobile 360° LED light ORUM 4000 M / 4000 MH (Hybrid) / 8000 M / 8001 M
