Type de produit	Appareil de mesure de pression absolue
Marque	Testo
Modèle	511
Catégorie	Équipements de mesure
Capteur	Capteur de pression absolue
Grandeurs mesurables	Pression absolue, pression barométrique, altitude
Plage de mesure (pression absolue)	300 à 1200 hPa (120.4 à 481.8 inH2O)
Résolution	0.1 hPa / 0.01 inH2O
Précision (à 22°C)	±3 hPa / ±1.2 inH2O
Fréquence de mesure	0.5 s
Alimentation	2 piles 1,5 V type AAA
Autonomie des piles	200 h (sans éclairage)
Type de protection	IP40
Dimensions (avec capot)	119 x 46 x 25 mm
Poids (avec piles et capot)	90 g
Température d'utilisation	0 à 50 °C
Température de stockage	-40 à 70 °C
Affichage	Écran avec éclairage (10 s)
Fonctions principales	Mesure de pression absolue, barométrique et altitude; modes Min/Max; configuration unités; arrêt automatique
Entretien et nettoyage	Nettoyer le boîtier avec un linge humide (eau savonneuse); ne pas utiliser de solvants
Sécurité	Champ magnétique – tenir à distance des stimulateurs cardiaques (≥10 cm) et des supports magnétiques sensibles
Garantie	2 ans
Accessoires et pièces de rechange	Disponibles sur www.testo.com

FOIRE AUX QUESTIONS - 511 Testo

Comment allumer l'appareil Testo 511 ?

Appuyez brièvement sur la touche ⑥ pour allumer l'appareil. L'écran s'allume et le mode mesure s'ouvre.

Comment changer l'unité de pression affichée ?

En mode configuration (maintenez la touche enfoncée à l'allumage), sélectionnez Unité de pression avec les touches fléchées, puis choisissez parmi hPa, mbar, Pa, mmH2O, mmHg, psi, inH2O, inHG. Confirmez avec la touche de fonction.

Comment mesurer la pression barométrique ?

Assurez-vous que l'altitude du lieu est correctement paramétrée dans l'instrument (voir configuration). Sélectionnez l'affichage barom en appuyant plusieurs fois sur la touche de fonction jusqu'à ce que 'barom' apparaisse. La pression barométrique est alors affichée.

Comment mesurer l'altitude ?

Paramétrez d'abord l'altitude de référence (altitude au-dessus du niveau de la mer au point de départ) dans la configuration. Ensuite, sélectionnez l'affichage Altitude. L'altitude mesurée est relative à cette référence.

Que faire si l'écran affiche 'Hi' ou 'Lo' ?

L'affichage 'Hi' ou 'Lo' indique que la valeur mesurée est en dehors de la plage de mesure autorisée (300-1200 hPa). Vérifiez que la pression mesurée se trouve dans cette plage. Si le problème persiste, changez les piles (capacité restante <10 min).

Comment changer les piles ?

Faites glisser le couvercle du compartiment piles vers le bas. Retirez les piles vides et insérez deux piles neuves de type AAA 1,5 V en respectant la polarité. Refermez le couvercle en le faisant glisser vers le haut.

Comment nettoyer l'appareil ?

Utilisez un linge humide avec de l'eau savonneuse pour nettoyer le boîtier. N'utilisez pas de solvants ni de produits de nettoyage agressifs qui pourraient endommager l'appareil.

Comment activer ou désactiver l'arrêt automatique ?

En mode configuration, sélectionnez la fonction Auto Off. Réglez sur ON pour activer (arrêt automatique après 10 min d'inactivité) ou sur OFF pour désactiver. Confirmez avec la touche de fonction.

Quelle est la précision de l'appareil ?

La précision est de ±3 hPa (ou ±1.2 inH2O) à température nominale de 22°C, à ±1 digit près. Respectez la plage de mesure pour garantir cette précision.

Que faire en cas de panne ou de question non résolue ?

Contactez votre revendeur ou le service après-vente Testo. Vous trouverez les coordonnées sur le site www.testo.com/service-contact. Consultez également la notice pour le dépannage.

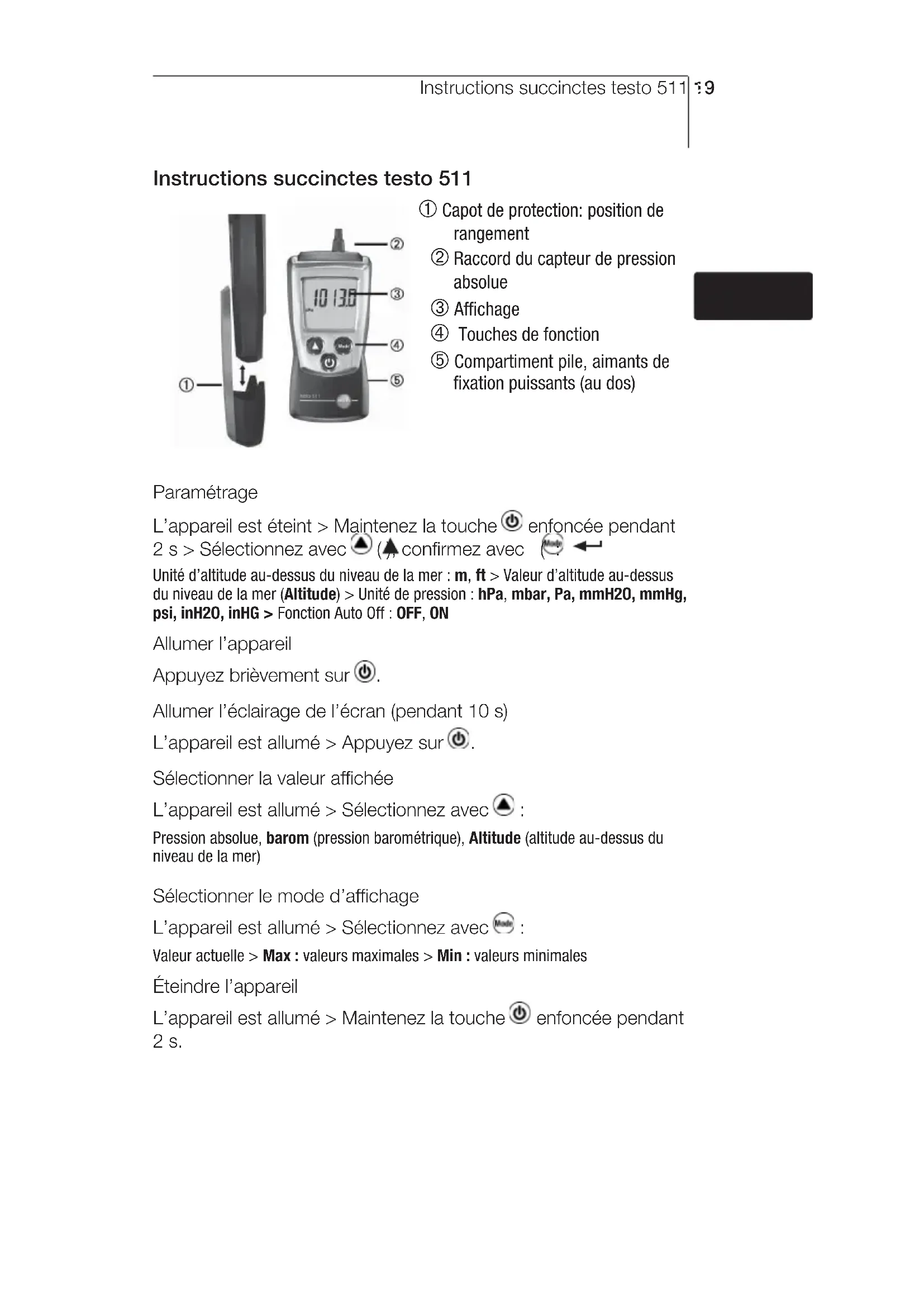

MODE D'EMPLOI 511 Testo

Mode d'emploi fr 19-25

Capot de protection : position dérangement (2) Raccord du capteur de pression absolue ③ Affichage ④ Touches de fonction ⑤ Compartiment pile, aimants de fixation puissants (au dos)

Paramétrage

L'appareil est éteint > Maintenez la touche enfoncée pendant 2s > Sélectionnez avec > A confirmez avec

Unité d'altitude au-dessus du niveau de la mer : m, ft > Valeur d'altitude au-dessus du niveau de la mer (Altitude) > Unité de pression : hPa, mbar, Pa, mmH2O, mmHg, psi, inH2O, inHg > Fonction Auto Off : OFF, ON

Allumer l'appareil

Appuyez brièvement sur ⑥.

Allumer l'éclairage de l'écran (pendant 10 s)

L'appareil est allumé > Appuyez sur ⑥.

Sélectionner la valeur affichée

L'appareil est allumé > Sélectionnez avec :

Pression absolue, barom (pression barométrique), Altitude (altitude au-dessus du niveau de la mer)

Sélectionner le mode d'affichage

L'appareil est allumé > Sélectionnez avec :

Valeur actuelle > Max : valeurs maximales > Min : valeurs minimales

Éteindre l'appareil

L'appareil est allumé > Maintenez la touche © enfoncée pendant 2 s.

Concernant ce document

Veuillez, attentivement, prendre connaissance de ce document et familiarisez-vous avec le maniement du produit avant de l'utiliser. Conservez-le à portée de main afin de pouvoir y recourir en cas de besoin. Remettez cette documentation aux utilisateurs ultérieurs de ce produit. Veuillez tenir compte en particulier des informations mises en évidence par les symboles suivants :

Remarque importante.

Éviter les dommages corporels / matériels

Utilisez toujours le produit conformément à l'usage prévu et dans les limites des caractéristiques techniques. Ne faites pas usage de la force. Ne stockez jamais le produit conjointement avec des solvants, des acides ou d'autres substances agressives. N'effectuez que les travaux de maintenance et d'entretien décrits dans la documentation. Respectez les étapes indiquées. Utilisez seulement des pièces de rechange d'origine Testo.

Champignons peuvent présenter des risques pour la santé des personnes portant un stimulateur cardiaque.

Conserver une distance d'au moins 10 cm entre le stimulateur cardiaque et l'appareil.

Champagnétique endommagement d'autres appareils!

Respecter les distances de sécurité par rapport aux produits pouvant être endommagés par le champ magnétique (par ex. moniteurs, ordinateurs, cartes de crédit,...).

Protégerez l'environnement

Déposez les accus défectueux/les piles vides aux endroits prévus à cet effet (points de collecte). Renvoyez le produit chez Testo au terme de sa durée d'utilisation. Nous assurons une élimination respectueuse de l'environnement.

Fonctions et utilisation prévue

Le TESTO 511 est un appareil de mesure de la pression absolue. Il est généralement prévu pour la mesure de la pression absolue, par exemple pour la compensation de densité lors de la mesure du débit dans les conduits, dans les laboratoires et dans les processus de production. Deux autres grandeurs de mesure sont disponibles, la pression barométrique (= pression au niveau de la mer) et l'altitude au-dessus du niveau de la mer.

Autres caractéristiques de l'appareil

Type de protection : IP40 - Température d'utilisation : 0...50 °C, 32...122 °F - Température de stockage/transport : -40...70 °C, -40...158 °F - Alimentation électrique : 2 x 1,5 V type AAA Durée de vie des piles : 200 h (sans éclairage de l'écran) Dimensions : 119x46x25 mm (incl. capot de protection) - Poids : 90 g (incl. piles et capot de protection)

Directives, normes et contrôles

Directive 2014/30/UE

Garantie

Durée : 2 ans, conditions de garantie : cf. site Internet www.testo.com/warranty

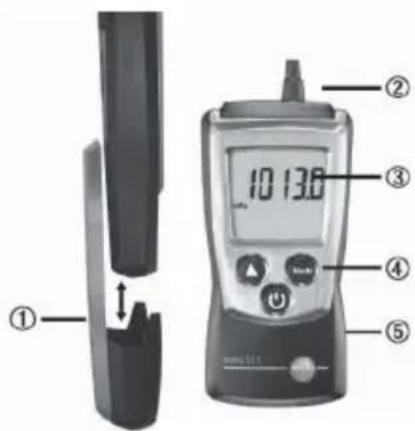

Aperçu

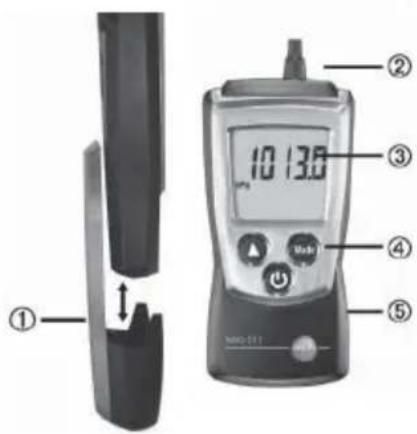

Capot de protection: position dérangement ② Raccord du capteur de pression absolue ③ Affichage ④ Touches de fonction ⑤ Compartiment pile, aimants de fixation puissants (au dos)

Prise en main

Insérez les piles :

1 Ouvrez le compartiment pile : faites glisser le couvercle vers le bas. 2 Insérez les piles (2 piles 1,5 V type AAA). Attention à la polarité ! 3 Fermez le compartiment pile : faites glisser le couvercle vers le haut.

Paramétrage (mode configuration) :

Fonctions paramétrables

• Unité d'altitude au-dessus du niveau de la mer : m, ft Valeur d'altitude au-dessus du niveau de la mer (Altitude) : Réglez le chiffre clignotant avec, passez au chiffre suivant avec.
• Unité de pression : hPa, mbar, Pa, mmH2O, mmHg, psi, inH2O, inHg
• Fonction Auto Off : OFF (désactivée), ON (activée, l'appareil s'éteint automatiquement 10 min après le dernier actionnement de touche)

Lors de l'allumage de l'appareil, maintenez la touche enfoncée jusqu'à ce que et affichent (mode configuration).

• La fonction paramétrable est affichée. Le paramètre actuel clignote.

2 Appuyez plusieurs fois sur (A) jusqu'à ce que le paramètre désiré clignote. 3 Appuyez sur ( pour confirmer la saisie. 4 Répétez les étapes 2 et 3 pour toutes les fonctions. - L'appareil passe en mode mesure.

Utilisation du produit

Pour mesurer la pression barométrique barom (= pression au niveau de la mer), les instructions suivantes doivent être respectées :

• L'altitude du lieu où la mesure est faite doit être connue et paramétrée dans l'instrument, voir chapitre „Prise en main“, sous-chapitre „Paramétrage (mode configuration)“.
• La pression barométrique affichée n'est correcte que pour l'altitude paramétrée, l'altitude au-dessus du niveau de la mer doit être réajustée.

Pour mesurer l'Altitude barométrique (= altitude par rapport à un niveau donné), les instructions suivantes doivent être respectées :

• L'altitude au-dessus du niveau de la mer au point de départ de la mesure (= altitude de référence) doit être connue et paramétrée dans l'instrument, voir chapitre „Prise en main“, sous-chapitre „Paramétrage (mode configuration)“. Lors du paramétrage de l'altitude de référence, la pression absolue du moment est également mémorisée comme pression de référence.
• Lors des mesures sur site, les conditions météorologiques doivent être les mêmes que celles lors du paramétrage de l'altitude de référence. Si le temps change (= changement de pression absolue), une nouvelle valeur doit être paramétrée.

Allumer l'appareil :

Appuyez brièvement sur

• Le mode mesure s'ouvre.

Allumer l'éclairage de l'écran

L'appareil est allumé.

Appuyez sur

• L'éclairage de l'écran s'éteint automatiquement 10 s après le dernier actionnement de touche.

Utilisation du PRODUIT24

Changer la grandeur à mesurer :

Vous pouvez changer la grandeur affichée.

Grandeurs paramétrables

• Pression absolue
• barom (pression barométrique)
• Altitude (altitude au-dessus du niveau de la mer)

Appuyez plusieurs fois sur jusqu'à ce que la grandeur désirée s'affiche.

Changer l'affichage de l'écran :

Affichages paramétrables

Valeur actuelle Max : Valeurs maximales depuis la dernière mise en marche de l'appareil ou depuis la dernière mise à jour. - Min : Valeurs minimales depuis la dernière mise en marche de l'appareil ou depuis la dernière mise à jour.

Appuyez plusieurs fois sur jusqu'à ce que l'affichage désiré apparaisse.

Mise à jour des valeurs maximales et minimales :

1. Appuyez plusieurs fois sur jusqu'à ce que l'affichage désiré apparaisse. 2. Maintenez la touche enfoncée jusqu'à ce que - - - - s'affiche. 3. Répétez les étapes 1 et 2 pour toutes les valeurs que vous désirez mettre à jour.

Eteindre l'appareil :

Maintenez la touche © enfoncée jusqu'à ce que l'affichage s’éteigne.

Entretien du produit

Changer les piles :

1 Ouvrez le compartiment pile : faites glisser le couvercle vers le bas. 2 Retirez les piles vides et insérez-en des nouvelles (2 piles 1,5 V type AAA). Attention à la polarité ! 3 Fermez le compartiment pile : faites glisser le couvercle vers le haut.

Nettoyer le boîtier:

En cas de salissure, nettoyez le boîtier avec un linge humide (eau savonneuse). N'utilisez pas de solvants ni de produits de nettoyage forts!

Conseils et dépannage

Questions et réponses

Question	Causes	possibles
Hi ou Lo	·Valeurs de mesure en dehors de la plage de mesure (trop élevées, trop basses) : Respecter la plage de mesure autorisée.
·Capacité restante <10 min : Changer les piles.

Si nous ne pouvons pas répondre à vos questions : veuillez vous adresser à votre revendeur ou au service après-vente Testo. Vous trouverez nos coordonnées sur Internet, à l'adresse www.testo.com/service-contact

Accessoires et pièces de rechange

Vous trouverez nos accessoires et pièces de rechange dans nos catalogues produits et brochures ainsi que sur internet sous : www.testo.com
