Produkttyp	Absolutdruckmessgerät
Marke	Testo
Modell	511
Kategorie	Messgeräte
Sensor	Absolutdrucksensor
Messgrößen	Absolutdruck, barometrischer Druck, Höhe
Messbereich (Absolutdruck)	300 bis 1200 hPa (120,4 bis 481,8 inH2O)
Auflösung	0,1 hPa / 0,01 inH2O
Genauigkeit (bei 22°C)	±3 hPa / ±1,2 inH2O
Messfrequenz	0,5 s
Stromversorgung	2 Batterien 1,5 V Typ AAA
Batterielebensdauer	200 h (ohne Beleuchtung)
Schutzart	IP40
Abmessungen (mit Schutzkappe)	119 x 46 x 25 mm
Gewicht (mit Batterien und Schutzkappe)	90 g
Betriebstemperatur	0 bis 50 °C
Lagertemperatur	-40 bis 70 °C
Anzeige	Display mit Beleuchtung (10 s)
Hauptfunktionen	Messung von Absolutdruck, barometrischem Druck und Höhe; Min/Max-Modi; Einheitenkonfiguration; automatische Abschaltung
Wartung und Reinigung	Gehäuse mit einem feuchten Tuch (Seifenwasser) reinigen; keine Lösungsmittel verwenden
Sicherheit	Magnetfeld – von Herzschrittmachern (≥10 cm) und empfindlichen magnetischen Trägern fernhalten
Garantie	2 Jahre
Zubehör und Ersatzteile	Erhältlich auf www.testo.com

Häufig gestellte Fragen - 511 Testo

Wie schalte ich das Testo 511 Gerät ein?

Drücken Sie kurz die Taste ⑥, um das Gerät einzuschalten. Das Display leuchtet auf und der Messmodus wird geöffnet.

Wie ändere ich die angezeigte Druckeinheit?

Im Konfigurationsmodus (Taste beim Einschalten gedrückt halten) wählen Sie Druckeinheit mit den Pfeiltasten aus und wählen dann zwischen hPa, mbar, Pa, mmH2O, mmHg, psi, inH2O, inHG. Bestätigen Sie mit der Funktionstaste.

Wie messe ich den barometrischen Druck?

Stellen Sie sicher, dass die Höhe des Ortes im Gerät korrekt eingestellt ist (siehe Konfiguration). Wählen Sie die Anzeige barom durch mehrmaliges Drücken der Funktionstaste, bis 'barom' erscheint. Der barometrische Druck wird dann angezeigt.

Wie messe ich die Höhe?

Stellen Sie zunächst die Referenzhöhe (Höhe über dem Meeresspiegel am Startpunkt) in der Konfiguration ein. Wählen Sie dann die Anzeige Höhe. Die gemessene Höhe ist relativ zu dieser Referenz.

Was tun, wenn das Display 'Hi' oder 'Lo' anzeigt?

Die Anzeige 'Hi' oder 'Lo' bedeutet, dass der Messwert außerhalb des zulässigen Messbereichs (300-1200 hPa) liegt. Überprüfen Sie, ob der gemessene Druck in diesem Bereich liegt. Wenn das Problem weiterhin besteht, wechseln Sie die Batterien (Restkapazität <10 min).

Wie wechsle ich die Batterien?

Schieben Sie den Deckel des Batteriefachs nach unten. Entfernen Sie die leeren Batterien und legen Sie zwei neue Batterien vom Typ AAA 1,5 V ein, wobei Sie auf die Polarität achten. Schieben Sie den Deckel wieder nach oben.

Wie reinige ich das Gerät?

Verwenden Sie ein feuchtes Tuch mit Seifenwasser, um das Gehäuse zu reinigen. Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel, die das Gerät beschädigen könnten.

Wie aktiviere oder deaktiviere ich die automatische Abschaltung?

Wählen Sie im Konfigurationsmodus die Funktion Auto Off. Stellen Sie ON ein, um die Funktion zu aktivieren (automatische Abschaltung nach 10 min Inaktivität) oder OFF zum Deaktivieren. Bestätigen Sie mit der Funktionstaste.

Wie genau ist das Gerät?

Die Genauigkeit beträgt ±3 hPa (oder ±1,2 inH2O) bei Nenntemperatur von 22°C, ±1 Digit. Halten Sie den Messbereich ein, um diese Genauigkeit zu gewährleisten.

Was tun bei Störungen oder ungelösten Fragen?

Kontaktieren Sie Ihren Händler oder den Testo-Kundendienst. Die Kontaktdaten finden Sie auf der Website www.testo.com/service-contact. Lesen Sie auch die Bedienungsanleitung zur Fehlerbehebung.

BEDIENUNGSANLEITUNG 511 Testo

Bedienungsanleitung de 3-

Instruction manual en 11-17

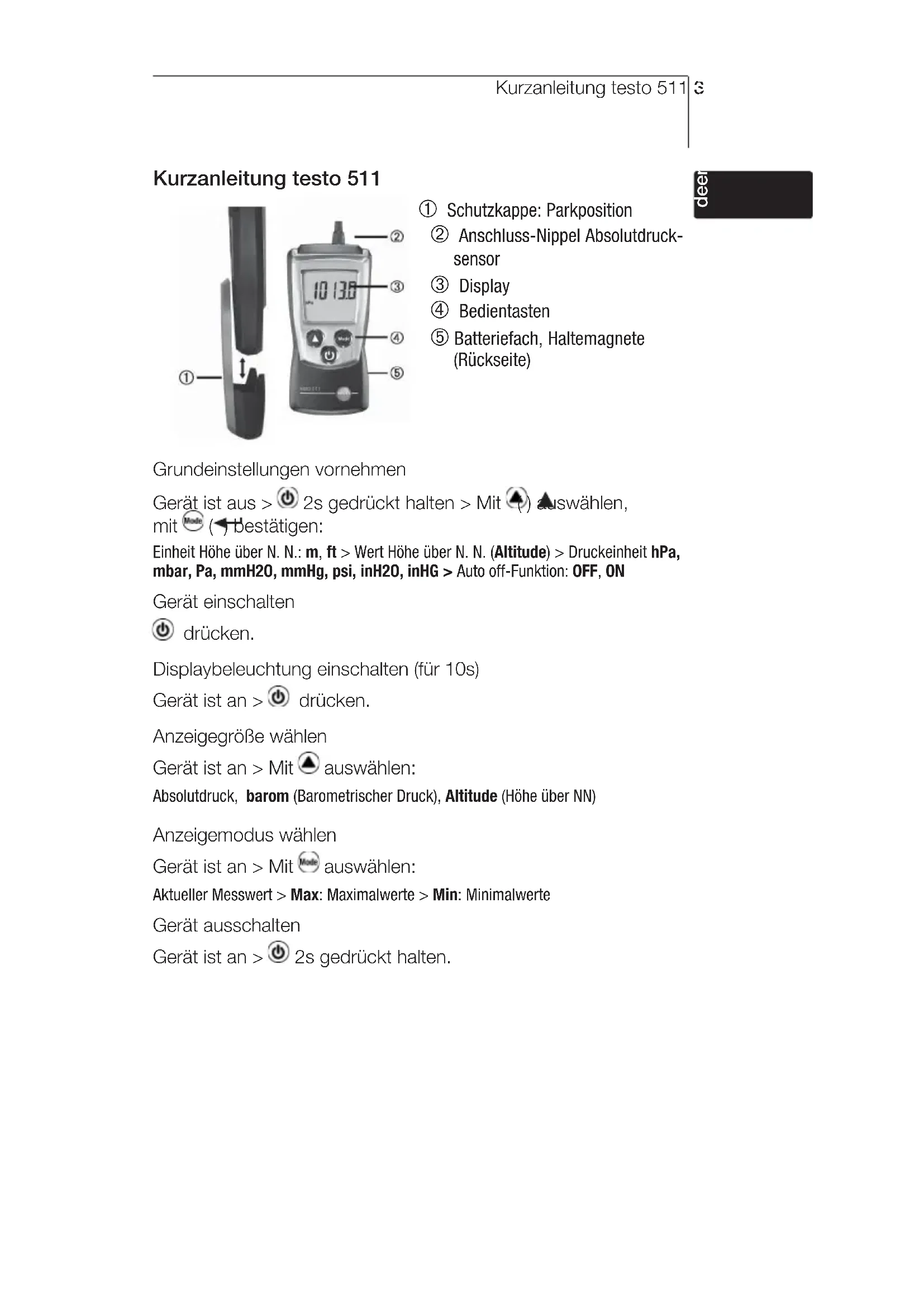

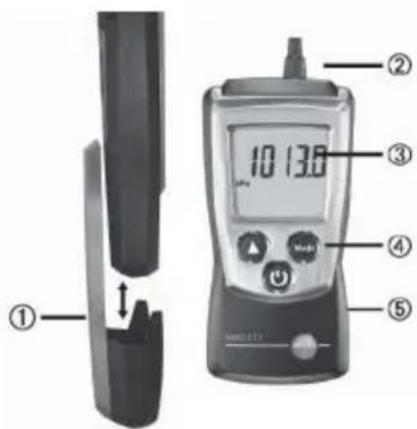

Kurzanleitung testo 511

① Schutzkappe: Parkposition
② Anschluss-Nippel Absolutdruck-sensor
③ Display
④ Bedientasten
⑤ Batteriefach, Haltemagnete (Rückseite)

Grundeinstellungen vornehmen

Gerät ist aus > 2s gedrückt halten > Mit auswahlen, mit bestätigten:

Einheit Höhe über N. N.: m, ft > Wert Höhe über N. N. (Altitude) > Druckinheit hPa, mbar, Pa, mmH20, mmHg, psi, inH20, inHG > Auto off-Funktion: OFF, ON

Geräeinschalten

drucken.

Displaybeleuchtung einschalten (fur 10s)

Gerat ist an > drucken.

Anzeigegröbe wahlen

Gerät ist an > Mit auswahlen:

Absolutdruck, barom (Barometrischer Druck), Altitude (Höhe über NN)

Anzeigemodus wahlen

Gerat ist an > Mit auswahlen:

Aktueller Messwert > Max: Maximalwerte > Min: Minimalwerte

Gerätausschalten

Gerät ist an > 2s gedrückt halten.

Sicherheit und Umwelt

Zudiesen Dokument

Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Bewahren Sie diese Doku mentala tion griffbereit auf, um bei Bedarf nachschlagen zu konnen. Geben Sie diese Dokumentation an spatere Nutzer des Produkts weiter.

Beachten Sie besonderss die Informationen, welche durch folgende Zeichen hervorgehoben sind:

Wichtiger Hinweis.

Personenschäden / Sachschäden vermeiden

Das Produkt nur sach- und bestimmungsgemäß und innerhalb der in den Technischen Daten vorgegebenen Parameter betreiben. Keine Gewalt anwenden.

Das Produkt nie zusammen mit Lösungs mitteln, Säuren oder anderen aggressiven Stoffen lagern.
Nur Wartungs- und Instandhaltungsarbeiten durchführren, die in der Doku mentation beschreiben sind. Dabei die vor gegebenen Handlungs schritte einhalten. Nur Original-Ersatzteile von Testo ver wenden.

Umwelt schützen

MagnetischesFeld Kann gesundheitsgefahrnd fur Trager von Herzschrittmachern sein!

Mindestabstand von 10 cm zwischen Herzschrittmacher und Gerät einhalten.

MagnetischesFeld Beschädigung anderer Geräte!

Sicherheitsabstand zu Produkten einhalten, die durch Magnetismus beschädigt werden können (z. B. Moni tore, Computer,Kreditkarten).

Defekte Akkus und leere Batterien an den darauf vorgesehenen Sammelstellen abgeben.
Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung.

Leistungsbeschreibung

Funktionen und Verwendung

Das testo 511 ist ein Absolutdruck-Messgerät. Üblicher Verwendungszweck ist die Messung des Absolutdruckes, z. B. zur Dichtekompensation bei der Strömungsmessung in Kanälen, in Laboratorien und Produktionsprozessen. Weitere Messgroßen sind Barometrischer Luftdruck (= Druck bezogen auf den Luftdruck auf Meeresheöhe) und Höhe über NN.

Technische Daten

Messtechnische Daten

• Sensor:
  Absolutdrucksensor
• Messgroßen (absolut/barometrisch): Pa, hPa, mbar, mmH_2O , mmHg, inHG, inH _2 O, psi
  Messbereiche: 300...1200 hPa, 120.4...481.8 inH2O
• Auflosungen: 0.1 hPa, 0.01 inH2O
• Genaugigkeiten (Nenntemperatur 22^ , ± 1 Digit): ± 3hPa, ± 1.2inH_2O
• Messrate: 0.5 s

Weitere Gerätedaten

Schutzart: IP40
- Umgebungsbedingungen: 0...50 °C, 32...122 °F
Lager-/Transportbedingungen: -40...70°C, -40...158°F
- Spanningsversorgung: 2 x 1,5V Typ AAA
- Batteriestandzeit: 200h (ohne Displaybeleuchtung)
Abmessungen: 119x46x25mm (inkl. Schutzkappe)
Gewicht: 90g (inkl. Batterien und Schutzkappe)

Richtlinien, Normen und Prüfungen

EG-Richtlinie: 2014/30/EU

Garantie

Dauer: 2 Jahre, Garantiebedingungen: siehe Internetseite www.testo.com/warranty

Produktbeschreibung

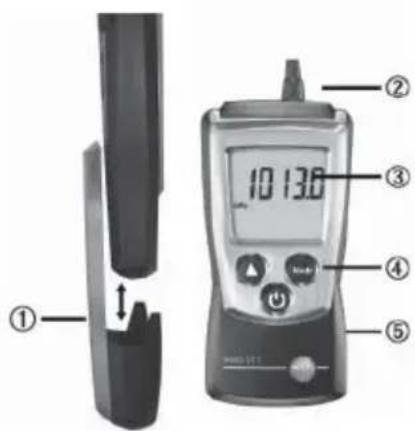

Auf einen Blick

① Schutzkappe: Parkposition
② Anschluss-Nippel Absolutdruck-sensor
③ Display
④ Bedientasten
⑤ Batteriefach, Haltemagnete (Rückseite)

Erste Schritte

Batterien einlagen:

1 Batteriefach öffnen: Batteriedeckel nach unten schiben.
2 Batterien (2x 1,5V Typ AAA) einlagen. Polung beachten!
3 Batteriefach schlieBen: Batteriedeckel aufschieben.

Grundeinstellungen vornehmen (Konfigurationsmodus):

Einstellbare Funktionen

• Einheit Höhe über N. N.: m, ft
  Wert Höhe über N. N. (Altitude): Blinkende Ziffer mit einstellen, mit zur nachsten Ziffer wechseln.
• Druckeinheit: hPa, mbar, Pa, mmH20, mmHg, psi, inH20, inHG,
• Auto off-Funktion: OFF (aus), ON (an, Gerät schaltet 10min nach letzter Tastenbetätigung automatisch aus)

1 Beim Einsatz des Geräts gedrückt halten, bis im Display und entscheid (Konfigurationsmodus).

Die einstellbare Funktion wird angezeigt. Die aktuelle Einstellung blinkt.

2 (▲) mehrmals drücken, bis die gewünschte Einstellung blinkt.
3 drucken, um die Eingabe zu bestätigen.
4 Schritte 2 und 3 für alle Funktionen wiederholen.

• Das Gerät wechseln in den Messmodus.

Produkt verwenden

Zur Messung des Barometrischen Drucks barom (= Druck bezogen auf den Luftdruck auf Meeresheöthe) muss folgenden beachtet werden:

• die Höhe über NN des Messorts mussbekannt sein und im Gerät eingestellt werden, siehe Kapitel 'Erste Schritte', Abschnitt Grund einstellungen vornehmen (Konfigurationsmodus).
• Der angezeigte Barometrische Druck ist nur für die eingestellte Höhe korrekt, bei einer Höhenänderung muss die Höhe über NN neu ein gegeben werden.

Zur barometrischen Höhenmessung Altitude (= Höhe bezogen auf eine tatsächste Referenzhöhe) muss folgenden beachtet werden:

Die Höhe über NN am Startpunkt der Messung (= Referenzhöhe) muss besteht sein und im Geräte eingestellt werden, siehe Kapitel 'Erste Schritte', Abschnitt 'Grundein stellenngen vornehmen (Kon figurations modus)'. Bei Eingabe der Referenzhöhe wird auch der aktuelle Absolutdruck als Referenzdruck gespeichert.
- Bei der Messung am Zielpunkt muss die gleiche Wetterlage herrschen wie bei der Eingabe der Referenzhöhe. Bei einer Wetteränderung (= Veränderung des Absolutdrucks) muss ein neuer Referenzwert eingegeben werden.

Geräeinschalten:

drucken.

• Der Messmodus wird geöffnet.

Displaybeleuchtung einschalten

Gerät ist eingeschaltet.

drucken.

• Displaybeleuchtung erlischt automatisch 10s nach letzter Tastenbetätigung.

Produkt verwenden8

MessgroBe wechseIn:

Die MessgroBe kann gewechselt werden.

Einstellbare MessgroBen

Absolutdruck
- barom (Barometrischer Druck)
- Altitude (Höhe über NN)

Mehrmals drücken, bis gewünschte Messgroßereitscheint.

Displayansicht wechseln:

Einstellbare Ansichten

• Aktueller Messwert
  Max: Maximalwerte seit letztem Einsatz bzw. seit letztem Zurücksetzen.
  Min: Minimalwerte seit letztem Einsatz bzw. seit letztem Zurücksetzen.

  "mehrmals drücken, bis gewünschte Ansicht erscheint.

Max-/Min-Wertezurücksetzen:

1 mehrmals drücken, bis gewünschte Ansicht erscheint.
2 Gedrückt halten bis - - - - erscheint.
3 Schritte 1 und 2 für alle Werte wiederholen, die zusück gesetzt werden sollen.

Gerat ausschalten:

gedrückt halten, bis das Display erlischt.

Produkt instand halten

Batterien wechseln:

1 Batteriefach öffnen: Batteriedeckel nach unten schiben.
2 Verbrauchte Batterien entnehmen und neue Batterien (2x 1,5V Typ AAA) einlagen. Polung beachten!
3 Batteriefach schlieBen: Batteriedeckel aufschieben.

Gehäuse reinigen:

Gehäuse bei Verschmutzung mit einem feuchten Tuch (Seifen lauge) reinigen. Keine scharfen Reinigungs- oder Lösungsmittel verwenden!

Tipps und Hilfe

Fragen und Antwerten

Frage	Mögliche	Ursachen
Hi oder Lo	Messwerte außerhalb des Messbereichs (zu hoch, zu niedrig): Zulässigen Messbereich einhalten.
	Restkapazität <10min: Batterien wechseln.

/

Falls wir ihre Frage nicht beantwarten konnten: Wenden Sie sichotide an ihren Handler oder den Testo-Kundendienst. Kontaktdaten siehe Internetseite www.testo.com/service-contact

Zubehör und Ersatzteile

Zubehör- und Ersatzteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter: www.testo.com

Notizen10

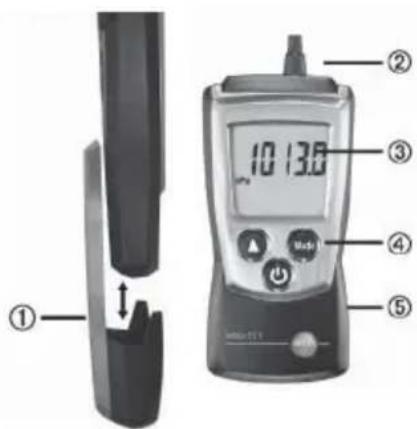

Short manual testo 511
